Introduction

Cet article est destiné à ceux qui débutent avec la cellule de travail VEX V5 et qui peuvent être novices dans la construction, plus particulièrement dans la construction en métal. Le but de cet article est de vous familiariser avec les outils fournis dans le kit Workcell afin de commencer la construction. La Workcell utilise deux outils principaux ; la clé à fourche et la clé étoile T15/T8 ou le tournevis étoile T15/T8. Regardez la vidéo ci-dessous ainsi que les informations incluses dans le reste de cet article pour en savoir plus sur ces outils et leurs utilisations.

Utilisations de l'outil Workcell V5

Clé ouverte

Schéma illustrant la configuration d'une cellule de travail V5 pour l'enseignement professionnel et technique, montrant les composants et leur disposition pour une fonctionnalité optimale.

Le but de la clé à fourche est de maintenir un écrou ou une entretoise en place pendant qu'une vis y est fixée. En maintenant l'écrou ou l'entretoise en place avec la clé, cela permettra à la vis d'être solidement fixée à votre construction.

Schéma illustrant la configuration de la cellule de travail V5 pour l'enseignement professionnel et technique (CTE), montrant la disposition des composants et les connexions pour une fonctionnalité optimale.

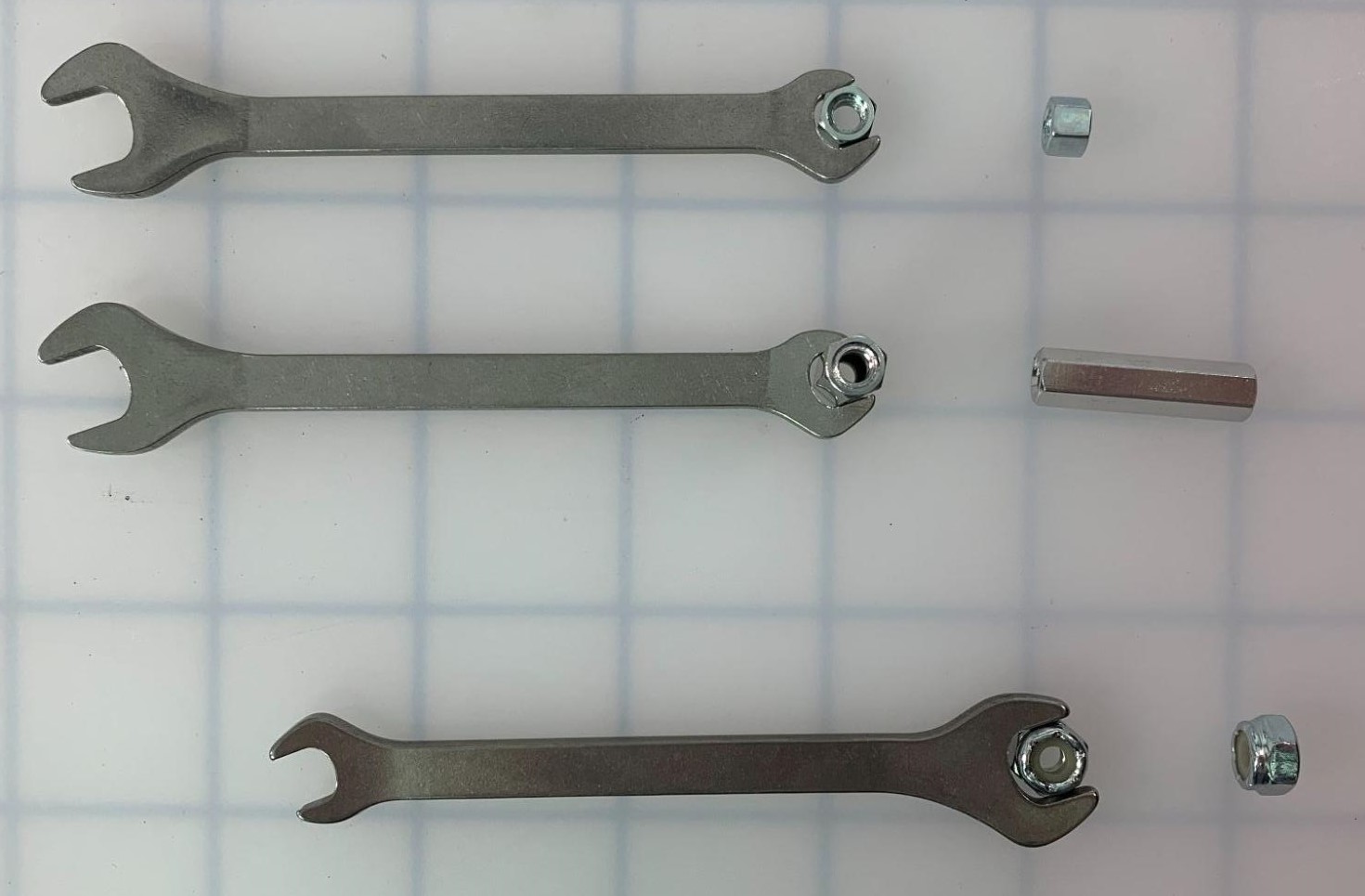

Avec la Workcell V5, la plus petite extrémité de la clé est utilisée pour maintenir :

  • #8-32 Impasses
    • La longueur de l’impasse n’a pas d’importance.

La plus grande extrémité de la clé sert à maintenir :

  • Écrous Nylock #8-32

Clé d'entraînement en étoile T15/tournevis étoile T15

Schéma illustrant la configuration d'une cellule de travail V5 pour l'enseignement professionnel et technique, montrant la disposition des composants et des connexions nécessaires au fonctionnement.

Schéma illustrant la configuration d'une cellule de travail V5 pour l'enseignement professionnel et technique (CTE), montrant la disposition des composants et des connexions nécessaires à une fonctionnalité optimale.

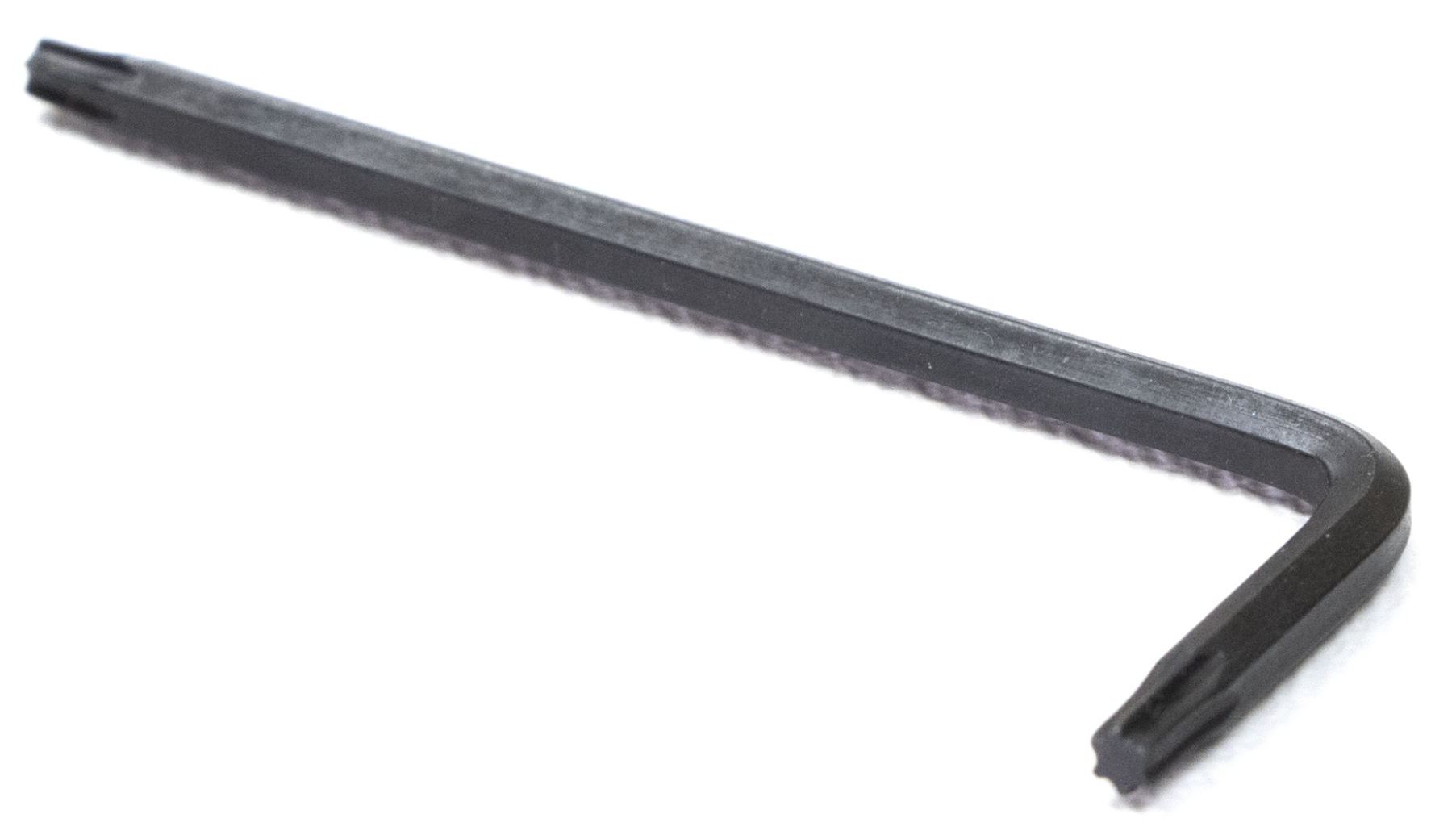

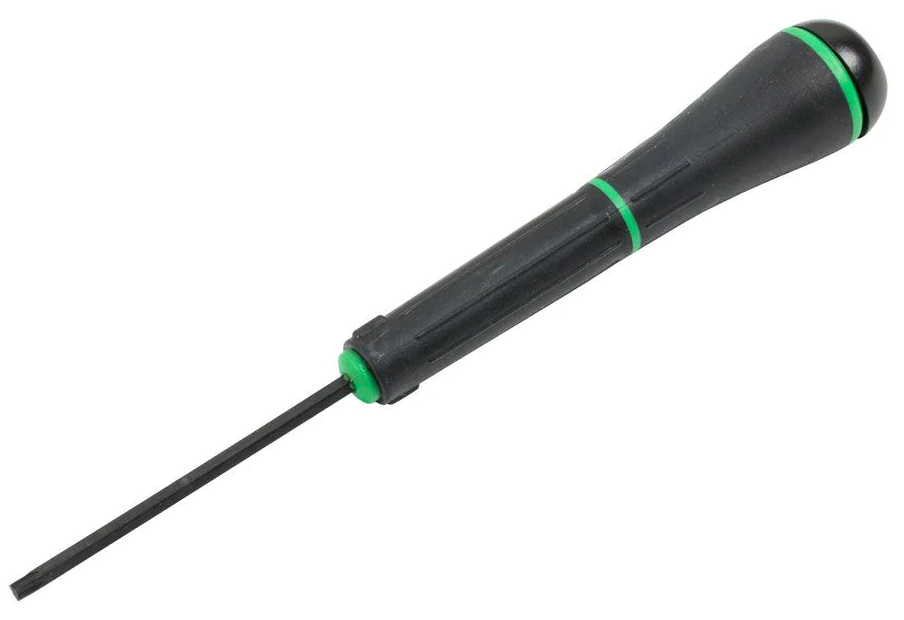

Le but de la clé Star Drive T15 (photo en premier) ainsi que du tournevis étoile T15 (photo en deuxième) est d'enfoncer toutes les vis Star Drive n° 8-32. Cela se fait en utilisant la forme unique de l'entraînement en étoile de la clé entraînant la vis d'entraînement en étoile #8-32 imprimée.

Pour plus d'informations et une démonstration sur la fixation des vis aux écrous, cet article de la bibliothèque.

Clé d'entraînement en étoile T8/tournevis étoile T8

Schéma illustrant la configuration d'une cellule de travail V5 pour CTE, montrant la disposition des composants et les connexions pour une fonctionnalité optimale.

Schéma illustrant la configuration d'une cellule de travail V5 pour l'enseignement professionnel et technique (CTE), montrant la disposition des composants et des connexions nécessaires à une fonctionnalité optimale.

Le but de la clé T8 Star Drive (photo en premier) ainsi que du tournevis étoile T8 (photo en deuxième) est d'enfoncer toutes les vis de réglage Star Drive n° 8-32. Ces vis de réglage à entraînement en étoile sont les plus petites vis situées dans les colliers d'arbre d'entraînement en étoile.

Pour plus d'informations et une démonstration sur la fixation des vis aux écrous, cet article de la bibliothèque.
