Comprendre et utiliser les outils V5

Introduction

Cet article est destiné à ceux qui débutent dans VEX V5 et qui peuvent être nouveaux dans la construction, plus particulièrement dans la construction en métal. Le but de cet article est de vous familiariser avec les outils fournis dans le Kit V5 afin de commencer la construction. Les kits V5 contiennent deux outils principaux : la clé à fourche et la clé étoile T15/T8 ou le tournevis étoile T15/T8. Regardez la vidéo ci-dessous ainsi que les informations incluses dans le reste de cet article pour en savoir plus sur ces outils et leurs utilisations.

Utilisations de l'outil V5

Clé ouverte


Le but de la clé à fourche est de maintenir un écrou ou une entretoise en place pendant qu'une vis y est fixée. En maintenant l'écrou ou l'entretoise en place avec la clé, cela permettra à la vis d'être solidement fixée à votre construction.

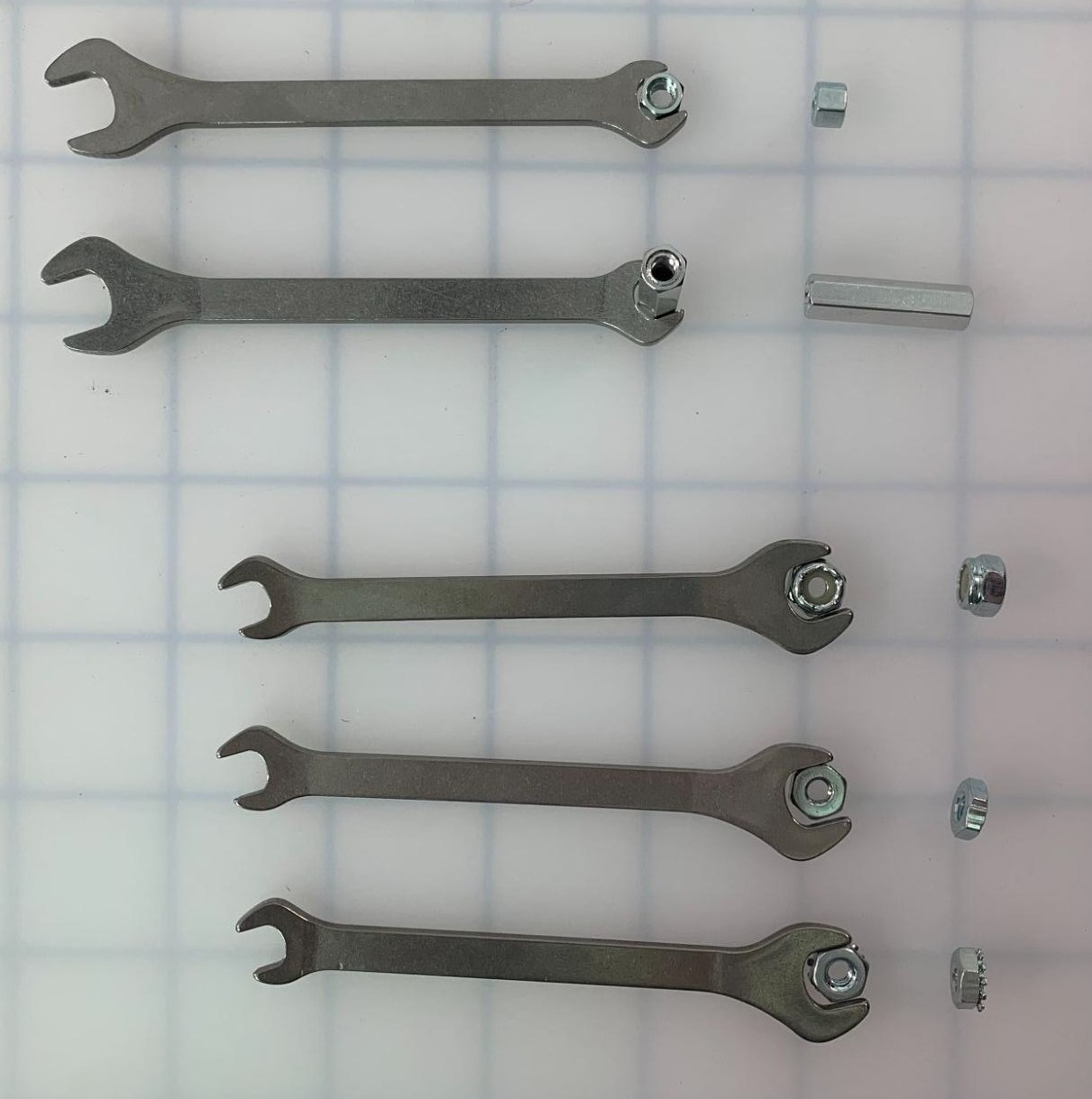

En V5, la plus petite extrémité de la clé est utilisée pour maintenir :

  • Écrous à profil bas #8-32
  • #8-32 Impasses
    • La longueur de l’impasse n’a pas d’importance.

La plus grande extrémité de la clé sert à maintenir :

  • Écrous Nylock #8-32
  • Écrous hexagonaux n° 8-32
  • #8-32 Garde les noix

Clé d'entraînement en étoile T15/tournevis étoile T15



Le but de la clé Star Drive T15 (photo en premier) ainsi que du tournevis étoile T15 (photo en deuxième) est d'enfoncer toutes les vis Star Drive n° 8-32. Cela se fait en utilisant la forme unique de l'entraînement en étoile de la clé entraînant la vis d'entraînement en étoile #8-32 imprimée.

Pour plus d'informations et une démonstration sur la fixation des vis aux écrous, consultez cet article de la bibliothèque VEX.

Clé d'entraînement en étoile T8/tournevis étoile T8



Le but de la clé T8 Star Drive (photo en premier) ainsi que du tournevis étoile T8 (photo en deuxième) est d'enfoncer toutes les vis de réglage Star Drive n° 8-32. Ces vis de réglage à entraînement en étoile sont les plus petites vis situées dans les joints universels et les colliers d'arbre d'entraînement en étoile.

Pour plus d'informations et une démonstration sur la fixation des vis aux écrous, consultez cet article de la bibliothèque VEX.
