Comprendre les dispositifs de retenue d'entretoise et d'écrou hexagonal

Les dispositifs de retenue d'écrou ont de nombreux objectifs, mais l'une de leurs fonctions principales est de permettre de serrer un écrou sans utiliser de clé. Bien que les deux remplissent des fonctions similaires, il existe deux jeux de dispositifs de retenue dans l'écosystème VEX : un de taille adaptée écrous Nylock et hexagonaux n° 8-32, l'autre dimensionné pour s'adapter à écrous à profil bas n° 8-32 et aux entretoises.. Le but de cet article est d'expliquer la différence entre les dispositifs de retenue à entretoise et dispositifs de retenue à écrou hexagonal.

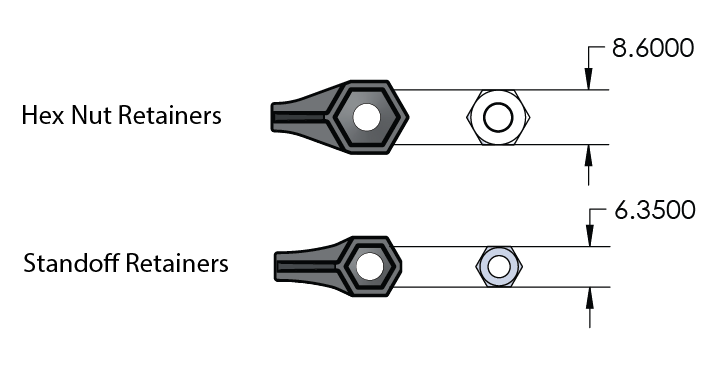

Cette image montre la différence de taille compatible entre les dispositifs de retenue d'écrou hexagonal et les dispositifs de retenue d'entretoise. Notez que même si seul le dispositif de retenue à 1 montant est affiché, il en va de même pour tous les dispositifs de retenue à écrou hexagonal et les dispositifs de retenue à entretoise.

Pour les dispositifs de retenue d'écrous hexagonaux, la largeur maximale sur plats (ou le diamètre mesuré d'une face à face) sur un écrou est de 8,6000 mm (la largeur des écrous Nylock et hexagonaux #8-32), tandis que la largeur maximale sur plats pour les entretoises Les dispositifs de retenue mesurent 6,3500 mm (la largeur des écrous à profil bas n° 8-32 et des entretoises).

Cela signifie que les écrous Nylock et hexagonaux n° 8-32s'adapteront qu'à dans les dispositifs de retenue d'écrous hexagonaux, et que les écrous et entretoises à profil bas n° 8-32 ne fonctionneront efficacement qu'avec les dispositifs de retenue d'entretoises. Bien que vous puissiez placer des écrous et des entretoises à profil bas n° 8-32 dans les supports d'écrous hexagonaux, ils ne seront pas auto-serrés car ils sont trop petits pour être maintenus en place.

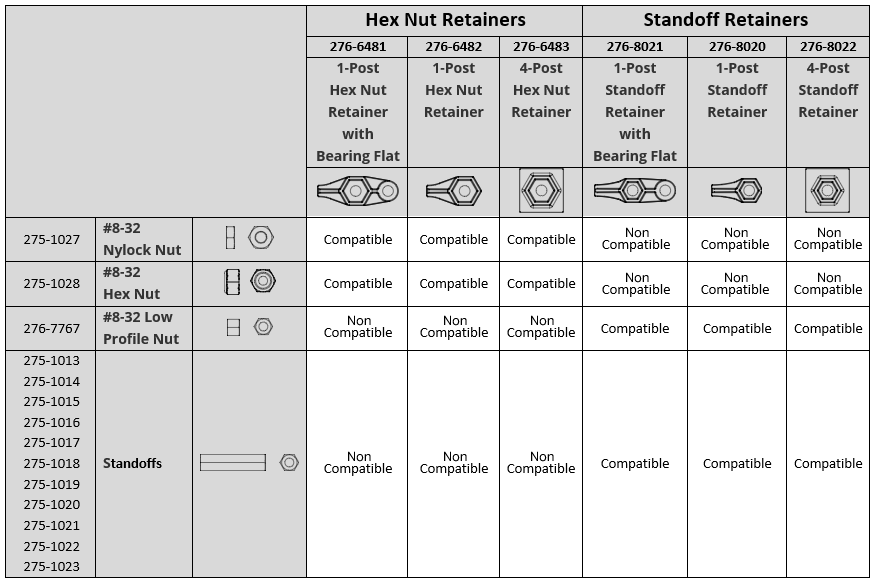

Vous trouverez ci-dessous un tableau facile à consulter qui explique quel écrou/entretoise est compatible avec chaque dispositif de retenue d'écrou correspondant. Tous les écrous peuvent être trouvés ici, toutes les entretoises peuvent être trouvées ici, tous les dispositifs de retenue d'écrous hexagonaux peuvent être trouvés ici, et tous les dispositifs de retenue d'entretoises peuvent être trouvés ici.
