Monet VEX IQ -tuotteet sisältävät omat sisäiset prosessorit ja toimivat erityisellä käyttöjärjestelmällä. Tämä ohjelmisto on VEX IQ Firmware ja sitä kutsutaan nimellä VEXos.

Huomautus: Laiteohjelmiston päivittäminen verkkopohjaisen VEXcode IQ:n kautta on saatavilla vain 2. sukupolven ohjaimille, ja VEXcode IQ voi päivittää IQ-ohjaimen laiteohjelmiston vain, kun se on liitetty laitteeseen USB-C-kaapelilla. Web-pohjainen VEXcode IQ ei tue IQ-ohjaimen laiteohjelmiston päivittämistä käytettäessä iPadia, Androidia tai Fire-tablettia.

Mikä on laiteohjelmisto?

Tämä käyttöjärjestelmä on kokonaan VEX Roboticsin kirjoittama, ja se valjastaa VEX-laitteiston joustavuuden ja tehon erilaisiin koulutustarpeisiin ja kilpailun ankaruuteen. Brain lähettää automaattisesti uusimmat päivitykset mihin tahansa siihen liitettyyn IQ-laitteeseen.

Miksi minun pitäisi päivittää?

On useita syitä, miksi sinun pitäisi päivittää VEX IQ -ohjaimesi laiteohjelmisto uusimmalla VEXo-laitteella, joita ovat esimerkiksi:

VEXos-päivitykset sisältävät korjauksia tunnettuihin virheisiin ja lisäävät ohjelmiston, jota tarvitaan kaikkien VEX IQ -sarjaan tuotujen uusien laitteiden käyttämiseen.
Päivitykset mahdollistavat edistyneet ohjelmointiominaisuudet.
Paras tapa varmistaa, että VEX IQ -järjestelmäsi toimii oikein, on pitää ohjelmisto ajan tasalla.

Mistä tietää, onko ohjaimen laiteohjelmisto vanhentunut

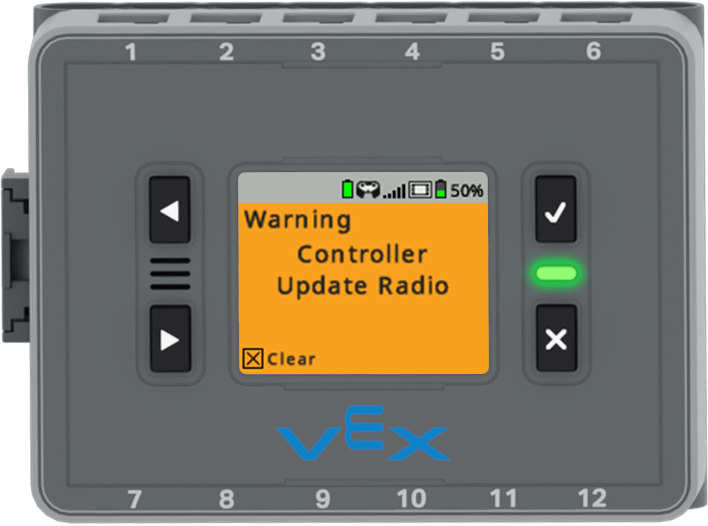

IQ (2. sukupolvi) -aivonäytössä näkyy oranssi näyttö ja viesti, jossa lukee Varoitus, ohjaimen päivitys radiossa. Alla oleva kuvake osoittaa, että X-painiketta voidaan painaa viestin poistamiseksi.

Jos ohjain ja aivot on yhdistetty ja ohjaimen laiteohjelmisto on vanhentunut, tämä virhesanoma ilmestyy Brainin näytölle.

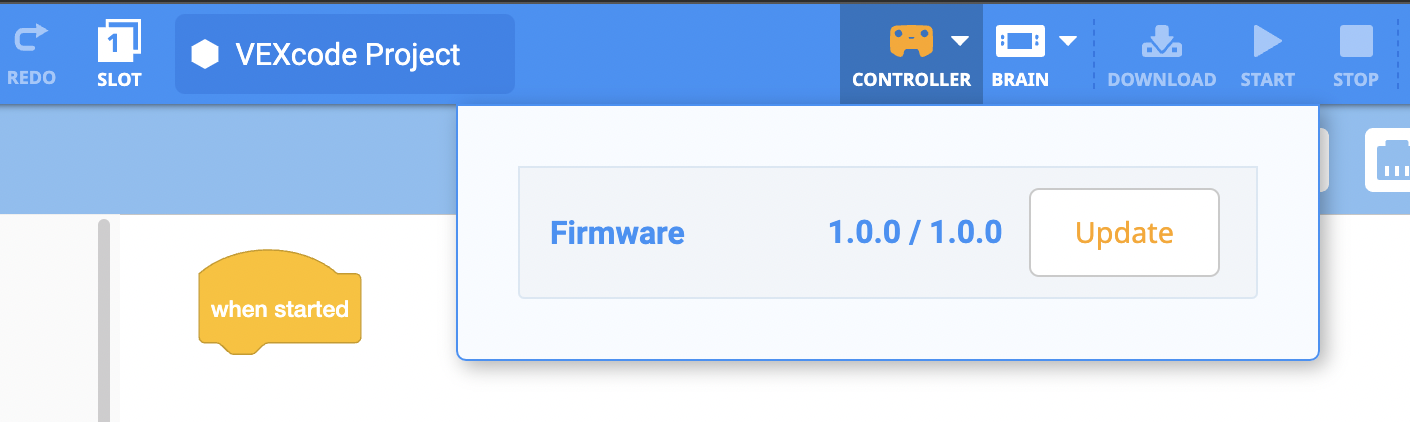

VEXcode IQ, jonka työkalupalkissa on oranssi ohjainkuvake, mikä osoittaa, että ohjaimen laiteohjelmisto on vanhentunut. Ohjain-pudotusvalikko on auki ja laiteohjelmistoversion vieressä on Päivitä-painike.

Ohjain on yhdistetty web-pohjaiseen VEXcode IQ:han ja ohjainkuvake työkalupalkissa on oranssi.

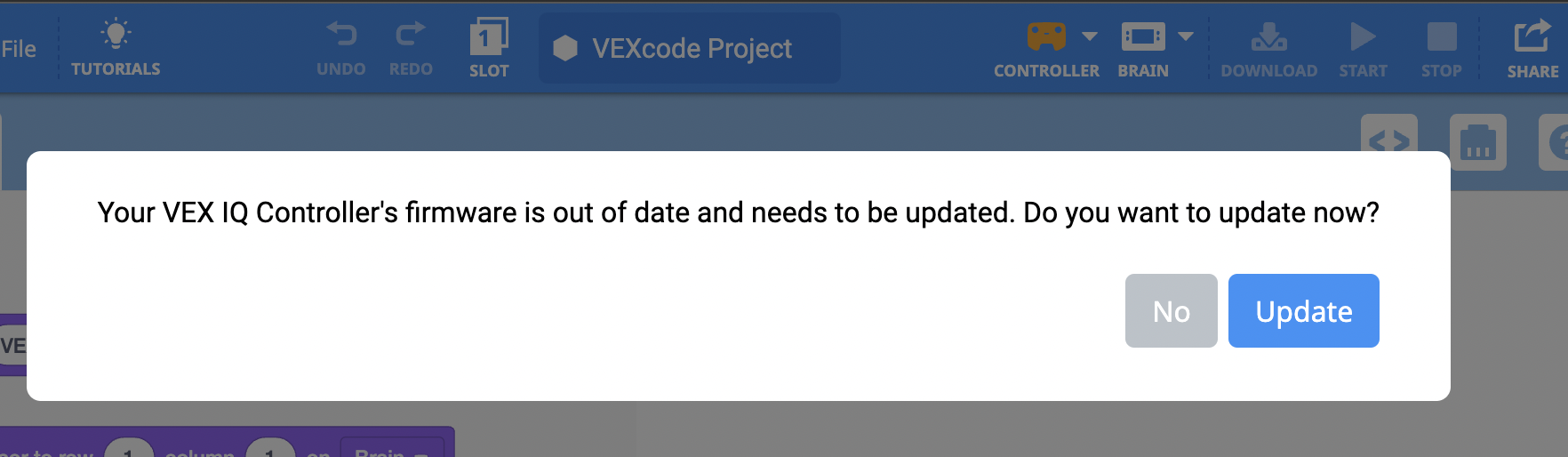

VEXcode IQ:n laiteohjelmisto on vanhentunut ja se on päivitettävä. Kehote viestillä "VEX IQ -ohjaimen laiteohjelmisto on vanhentunut ja se on päivitettävä". Haluatko päivittää nyt? Alapuolella on kaksi painiketta, toisessa lukee Ei ja toisessa Päivitä.

Kun ohjain on kytketty VEXcode IQ:han USB-C-kaapelilla, näkyviin tulee kehote, jossa kysytään "Haluatko päivittää nyt?"

Ohjaimen laiteohjelmiston päivittäminen

VEXcode IQ -sovelluksen kuvake.

Varmista ensin, ettei taustalla ole auki muita VEX-laitteiston kanssa toimivia sovelluksia - kuten sovelluspohjainen VEXcode IQ tai Visual Studio Code.

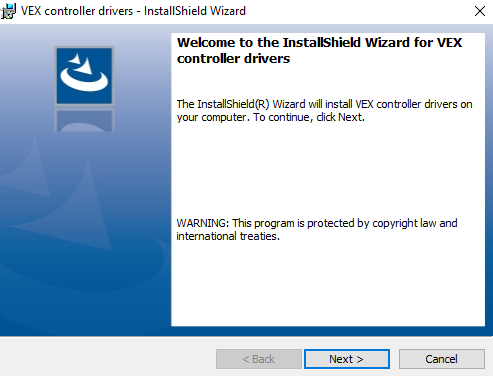

Asenna Shield Wizard -ikkuna VEX-ohjainajureille. Viesti lukee Asennusohjattu toiminto asentaa VEX-ohjaimen ajurit tietokoneellesi. Jatka napsauttamalla Seuraava.

Lataa ja asenna seuraavaksi ohjaintiedosto.

Lisätietoja ohjaintiedoston asentamisesta on tässä artikkelissa.

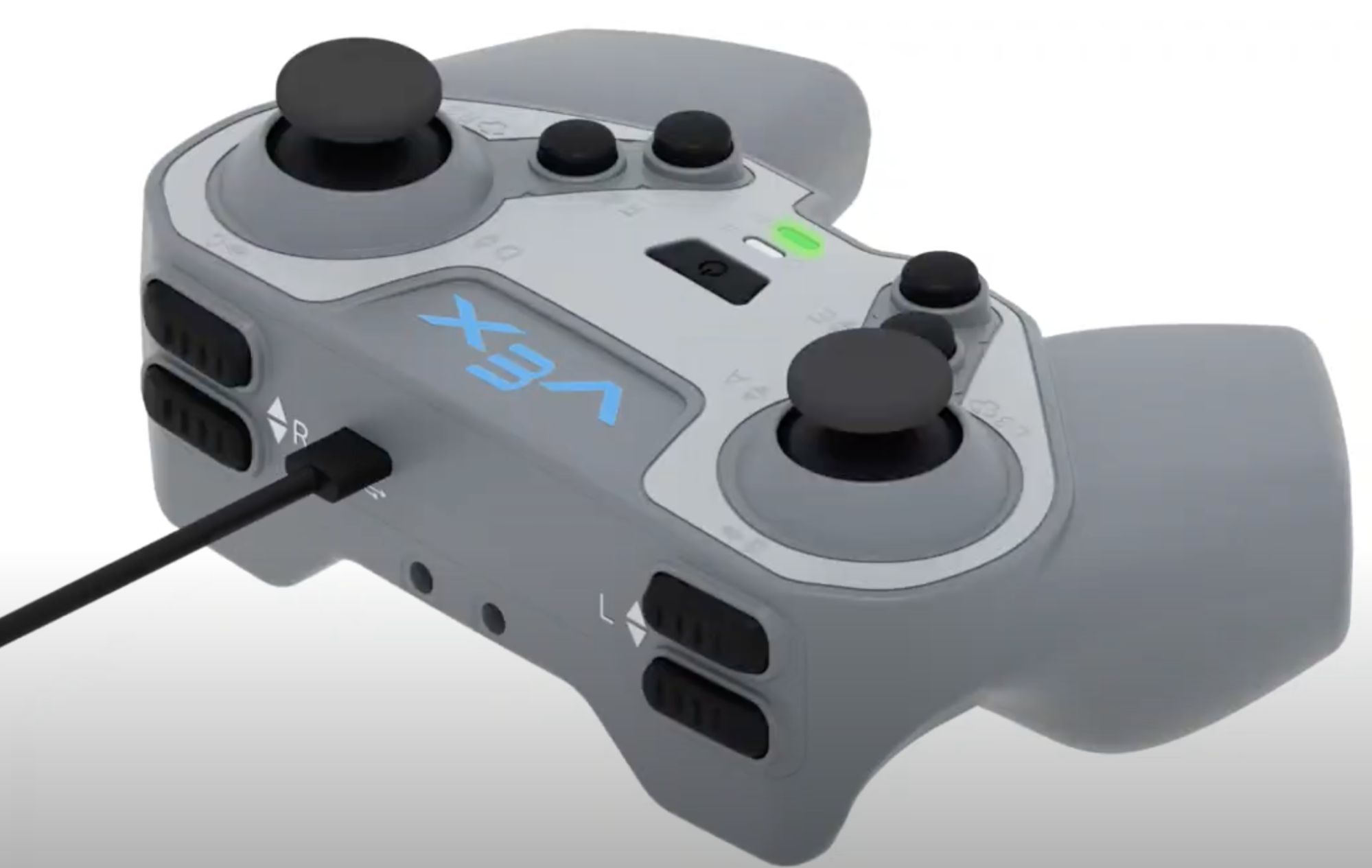

IQ-ohjain kytkettynä tietokoneeseen USB-C-kaapelilla.

Liitä ohjain tietokoneeseen USB-C-kaapelilla ja varmista, että siihen on kytketty virta. Kun ohjain on kytketty, käynnistä Web-pohjainen VEXcode IQ.

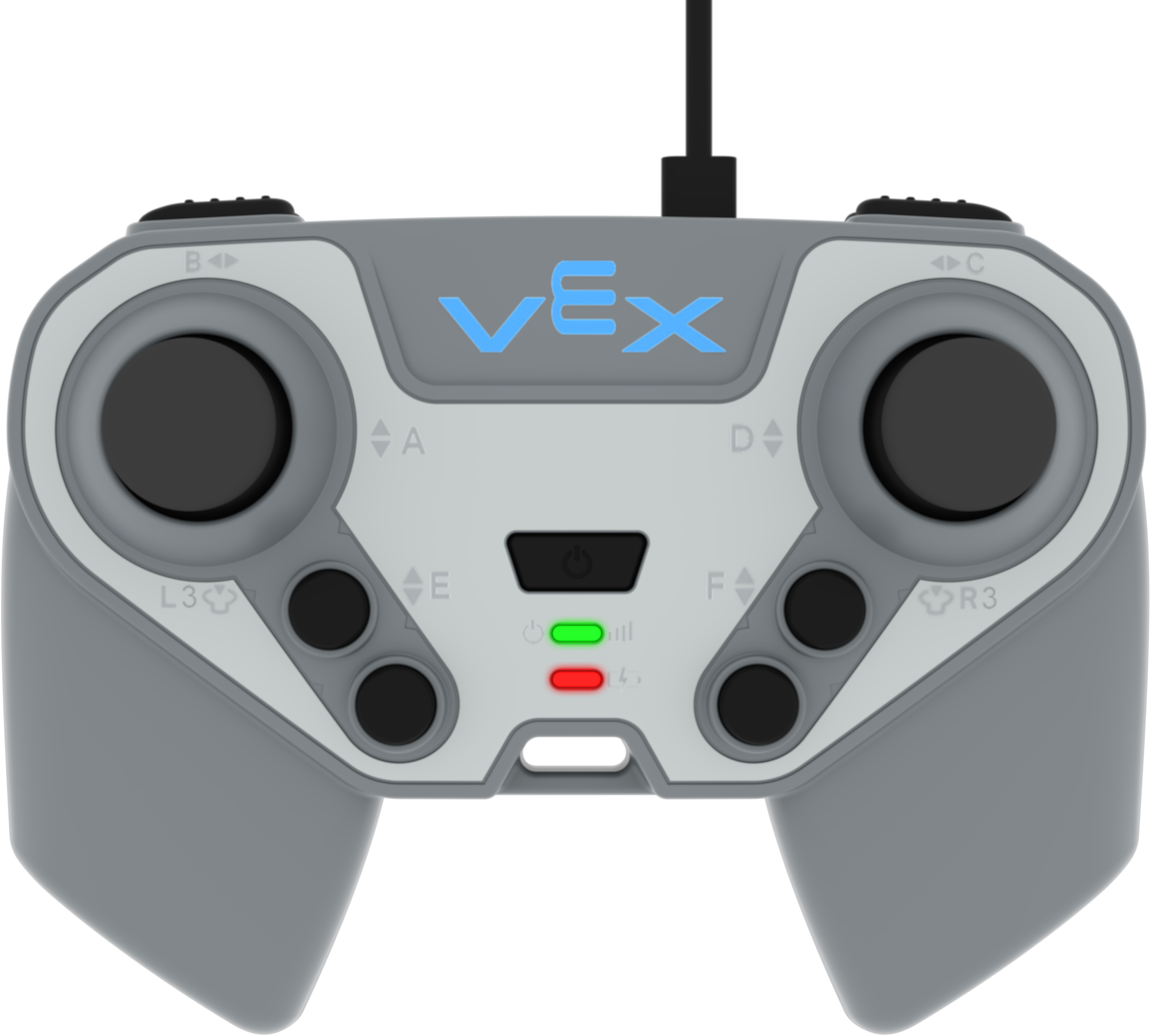

IQ-ohjain kytkettynä tietokoneeseen USB-C-kaapelilla. Virran merkkivalo palaa vihreänä ja latauksen merkkivalo punaisena. Tämä osoittaa, että ohjain latautuu ja on lähes täynnä.

Jos ohjain on kytketty USB-C:n kautta ja kytketty päälle, molemmat ohjaimen merkkivalot ovat näkyvissä.

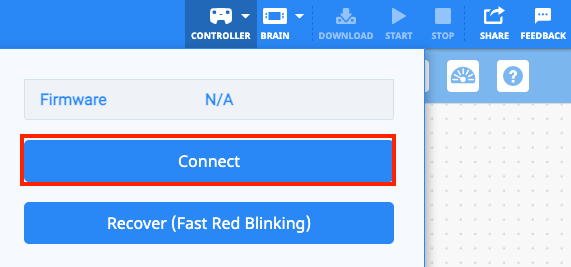

VEXcode IQ, jonka työkalupalkissa on valkoinen ohjainkuvake, joka osoittaa, että ohjainta ei ole yhdistetty. Ohjaimen alasvetovalikko on auki ja Yhdistä-painike on korostettuna.

Yhdistä ohjain Web-pohjaiseen VEXcode IQ:han käyttämällä tämän artikkelin.

Jos ohjain on kytketty USB-C:n kautta ja kytketty päälle, molemmat ohjaimen merkkivalot ovat näkyvissä.

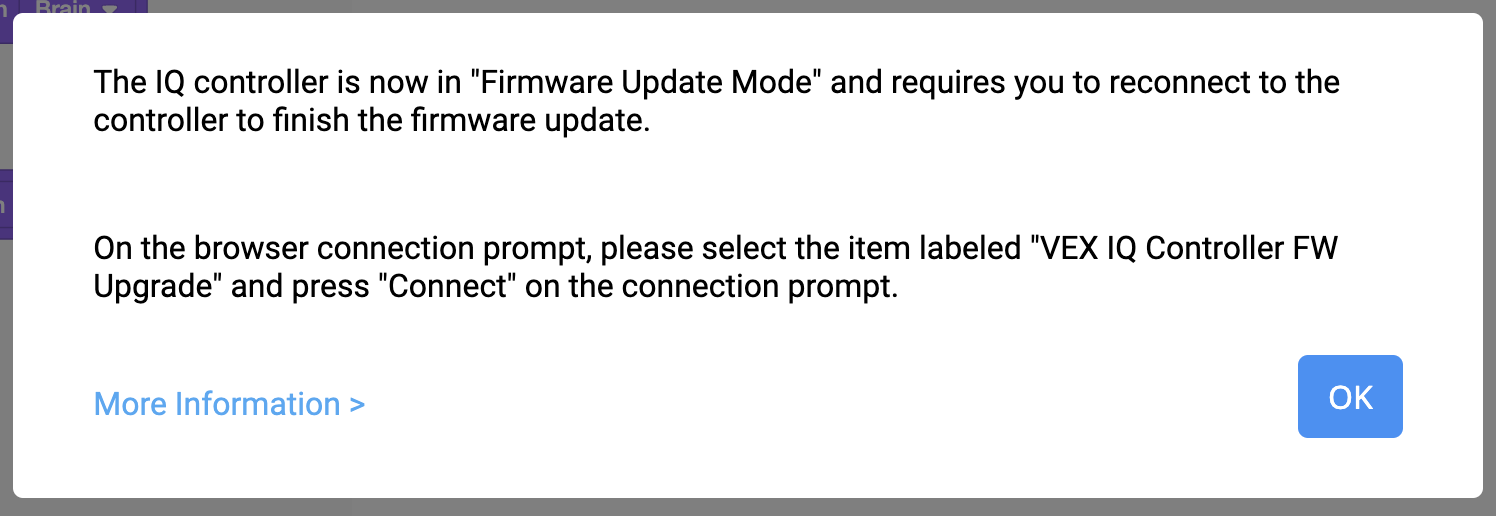

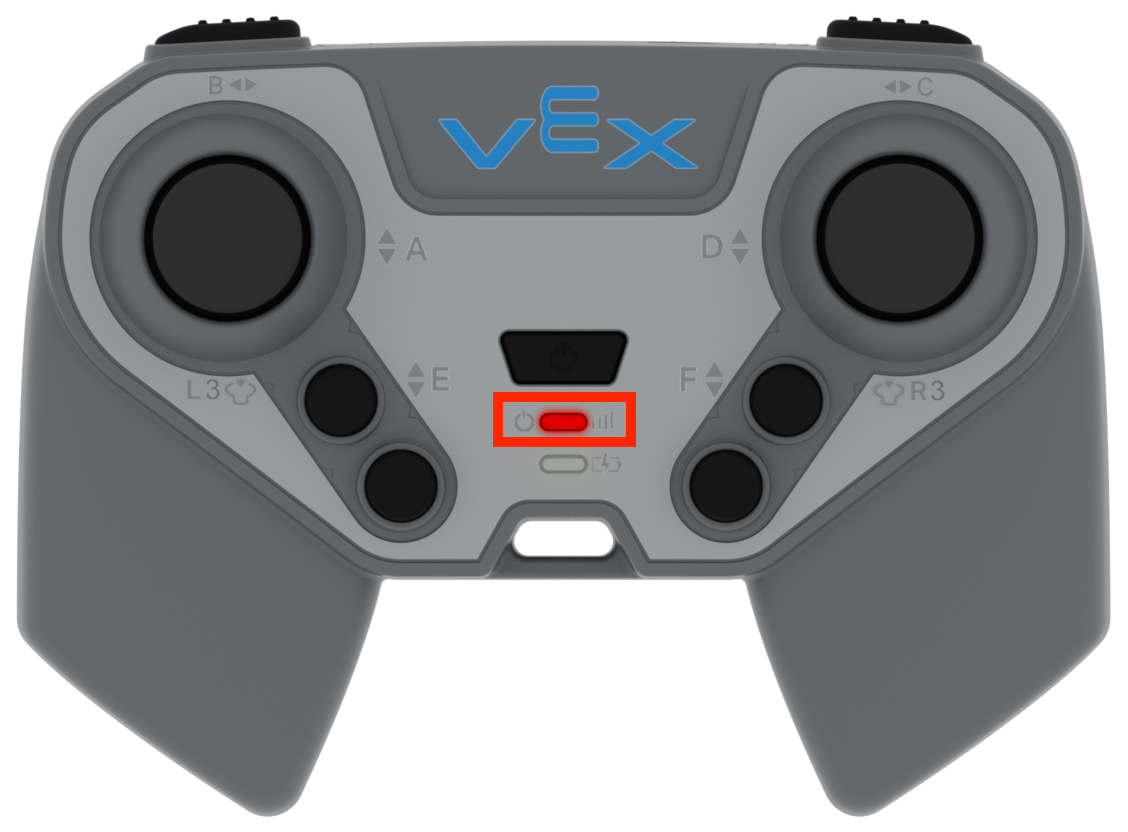

IQ-ohjain, jonka virran merkkivalo palaa punaisena ja on korostettu. VEXcode IQ -laiteohjelmiston päivitystilan kehote, jossa lukee IQ-ohjain on nyt laiteohjelmiston päivitystilassa ja vaatii yhteyden uudelleen muodostamisen ohjaimeen laiteohjelmistopäivityksen viimeistelemiseksi. Valitse selaimen yhteydenmuodostuskehotteesta VEX IQ -ohjaimen laiteohjelmiston päivitys ja paina Yhdistä-painiketta. Alla on linkki Lisätietoja-kohtaan ja OK-painike.

Kun "Päivitä" on valittu, ohjain alkaa vilkkua punaisena nopeasti ja seuraava kehote tulee näkyviin.

Valitse "OK".

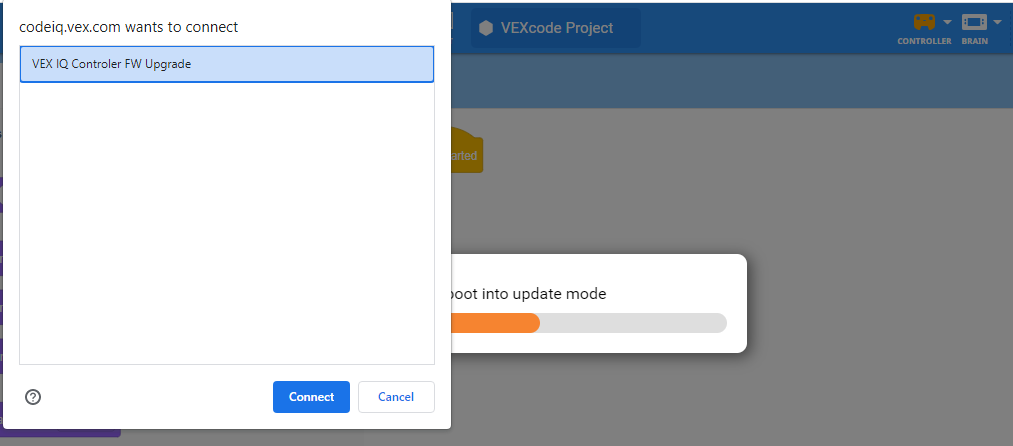

Selainyhteysikkuna, jossa on valittuna VEX IQ -ohjaimen laiteohjelmiston päivitys.

Valitse "VEX IQ Controller FW Upgrade" ja sitten "Connect".

Huomautus: Saattaa kestää muutaman minuutin, ennen kuin ohjain tulee näkyviin laiteluetteloon.

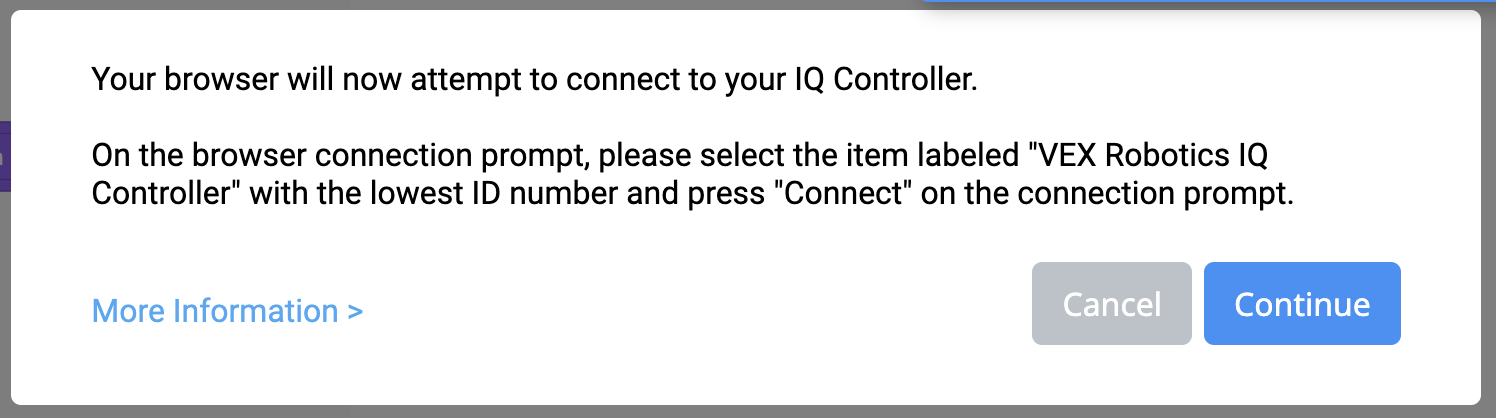

VEXcode IQ Yhdistä ohjain -kehote, jossa lukee Selaimesi yrittää nyt muodostaa yhteyden IQ-ohjaimeesi. Valitse selaimen yhteyskehotteesta VEX Robotics IQ Controller -niminen kohde, jolla on pienin tunnistenumero, ja paina Yhdistä-painiketta yhteyskehotteessa. Lisätietoja on alla olevassa linkissä. Alapuolella on myös kaksi painiketta, toisessa lukee Peruuta ja toisessa Jatka.

Ohjaimen yhteys katkeaa ja seuraava kehote tulee näkyviin.

Valitse OK.

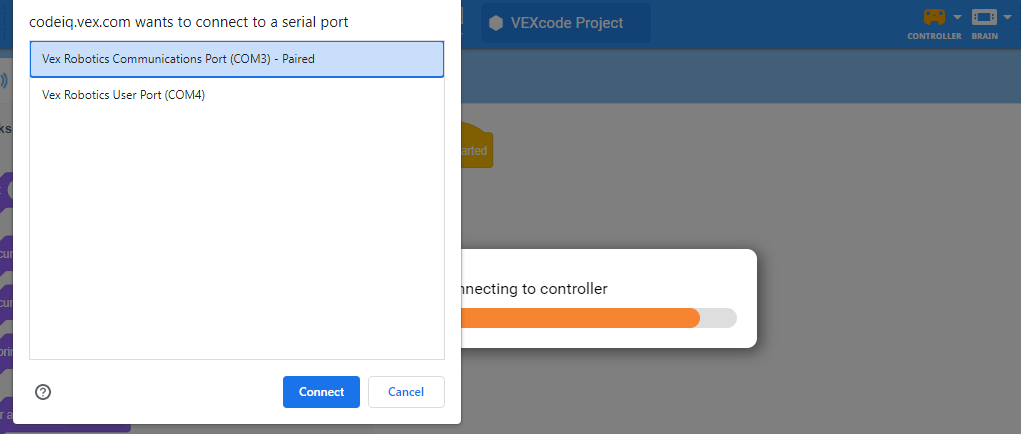

Selainyhteysikkuna, jossa on kaksi kohdetta. Toisessa kohdassa lukee VEX Robotics Communications Port COM3 ja toisessa VEX Robotics User Port COM4. Tiedonsiirtoportti-niminen kohta on valittu.

Ohjain yrittää sitten muodostaa yhteyden uudelleen.

Valitse käytettävissä olevien ohjaimien luettelosta IQ-ohjain, jonka nimi on "Communications Port", ja sitten "Yhdistä".

VEXcode IQ -kehote radion päivittämisestä, jossa on edistymispalkki ja viesti, jossa lukee Radion päivittäminen.

Odota, kunnes ohjain päivittyy.

Tämä voi kestää muutaman minuutin.

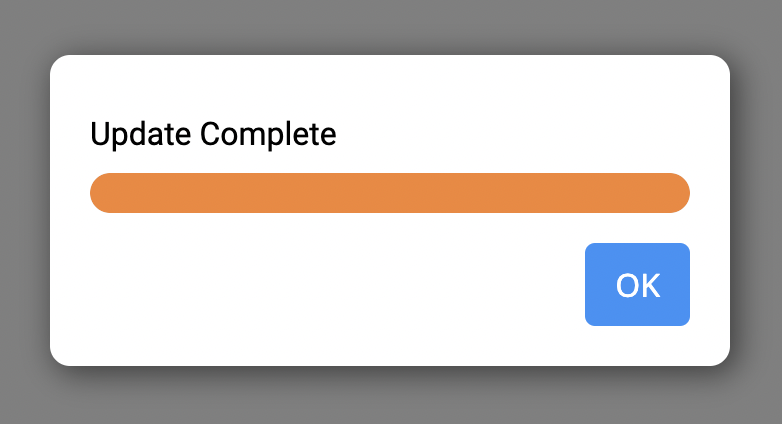

VEXcode IQ:n päivitys valmis -kehote, jossa lukee Päivitys valmis. Alla on OK-painike.

Kun päivitys on valmis, näyttöön tulee kehote.

Valitse "OK".

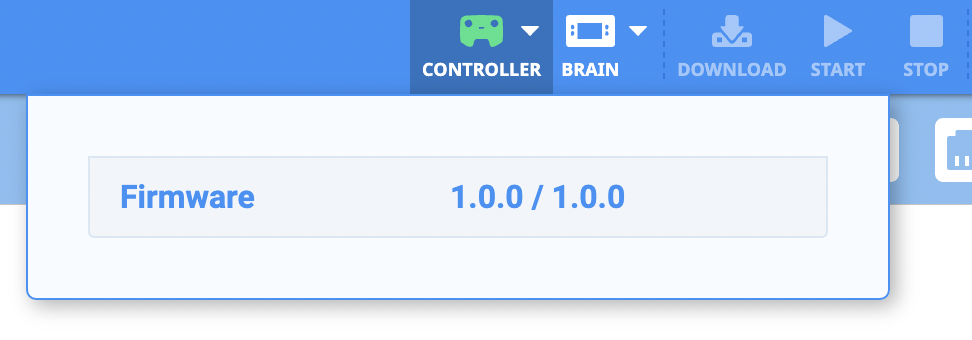

VEXcode IQ, jonka työkalupalkissa on vihreä ohjainkuvake, joka osoittaa, että ohjaimen laiteohjelmisto on ajan tasalla.

Ohjaimen laiteohjelmisto on nyt päivitetty ja ohjainkuvake työkalupalkissa näkyy vihreänä.
