Tämä artikkeli opastaa sinua kiinnittämään Field Monitor -telineen V5 Portable Competition Field-kenttään.

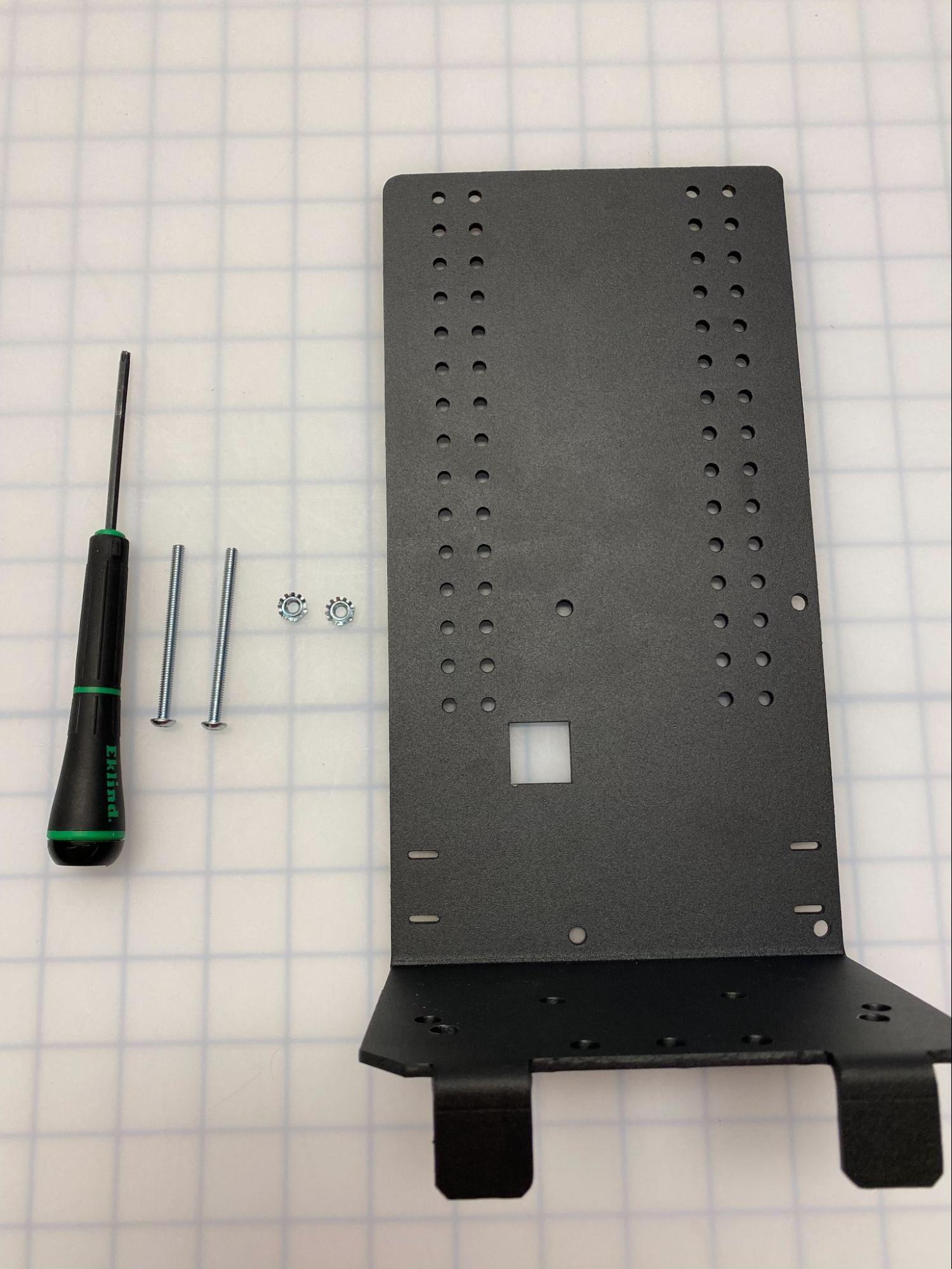

1. Kerää laitteisto jalustan kiinnitystä varten.
Kenttävalvontatelineen kiinnittäminen kannettavaan kenttälaitteistoon vaaditaan:
- Tähtiasemaruuvi 8-32 x 2,25 tuumaa – 2 kpl
- Nylock-mutterit - Kpl 2
- T15 ruuvimeisseli

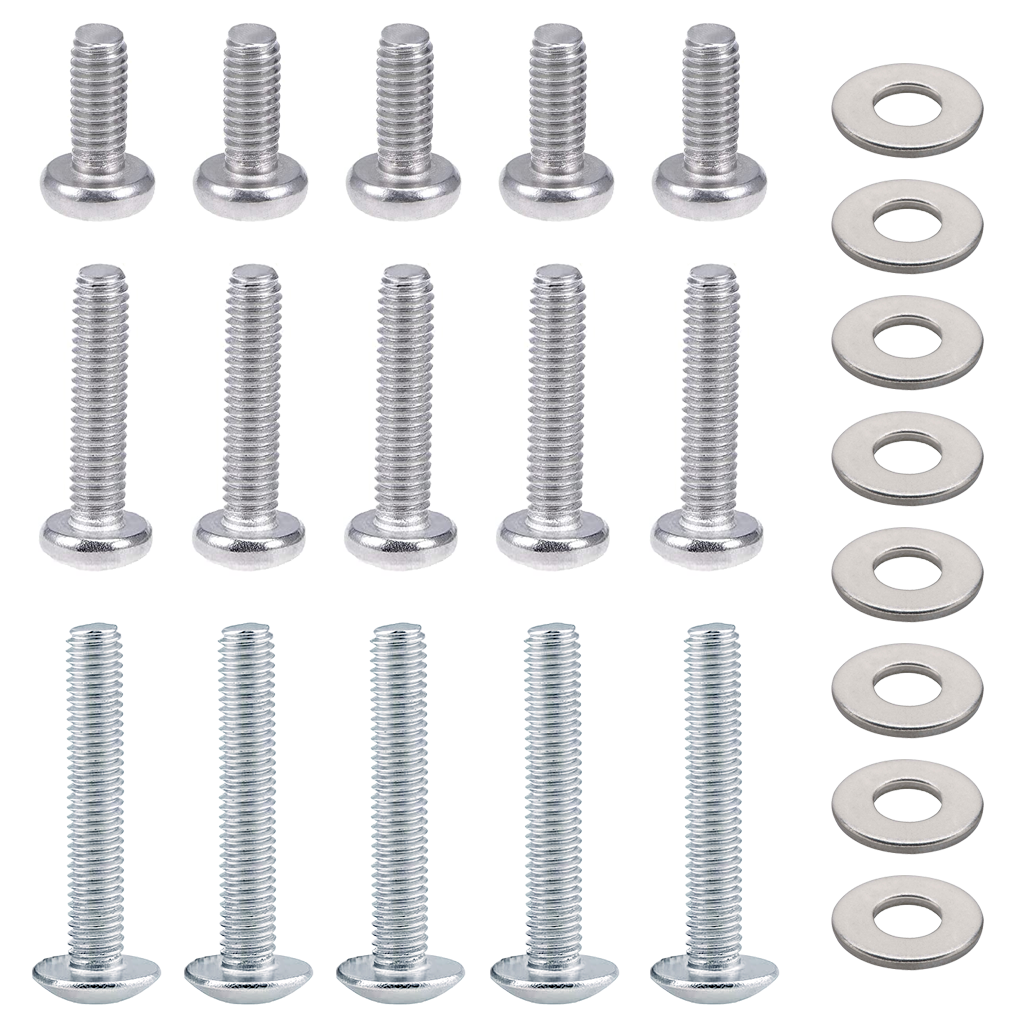

2. Kerää laitteistoa näytön asentamista varten.
Näytön asentaminen kenttämonitoritelineeseen vaaditaan:
- Standardoitu VESA-näytön kiinnityslaitteisto
- Ruuvi, M4 x 0,7 x 10 mm - Kpl 5
- Ruuvi, M4 x 0,7 x 18 mm - Kpl 5
- Ruuvi, M4 x 0,7 x 25 mm - Kpl 5
- Välikappale - Kpl 8
- Phillips ruuvimeisseli

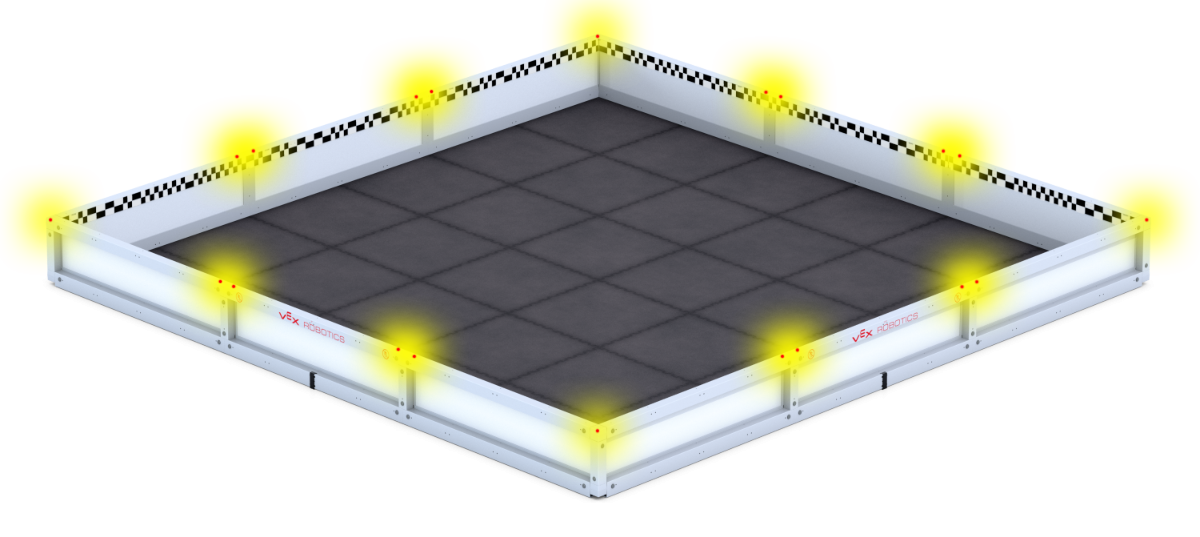

3. Määritä paikka, johon kiinnität kenttävalvontatelineen
- Kenttävalvontateline voidaan kiinnittää mihin tahansa kulmaan tai mihin tahansa reunaan T-liittimellä.

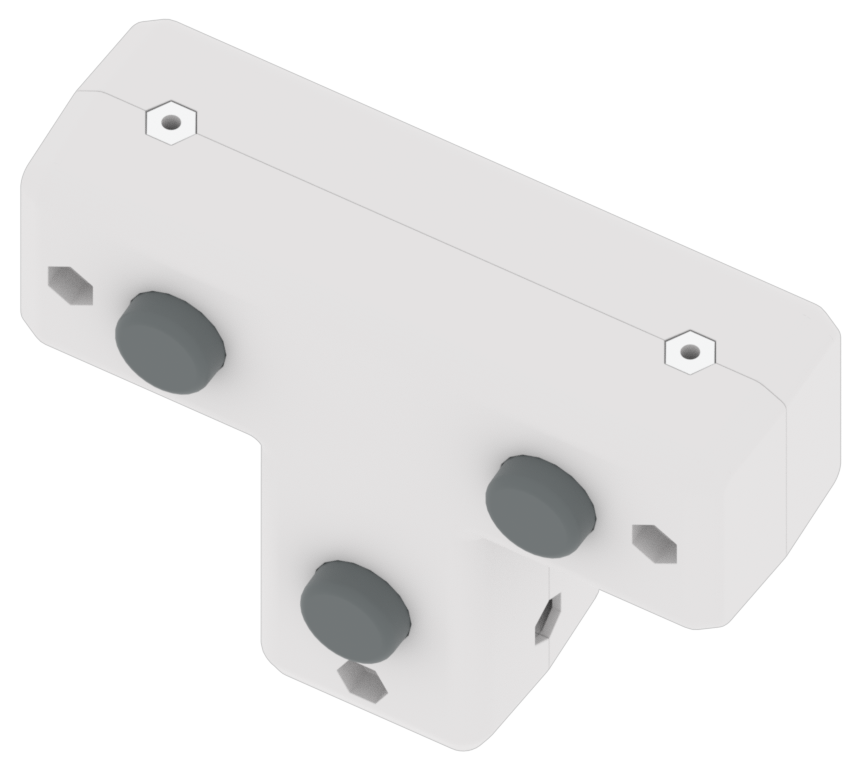

4. Kun paikka on päätetty, aseta nylock-mutterit kulmaliittimen tai T-liittimien mutteritaskuihin.
- Voit tehdä tämän irrottamalla liittimien ulokkeet paljastaaksesi mutterin taskut.

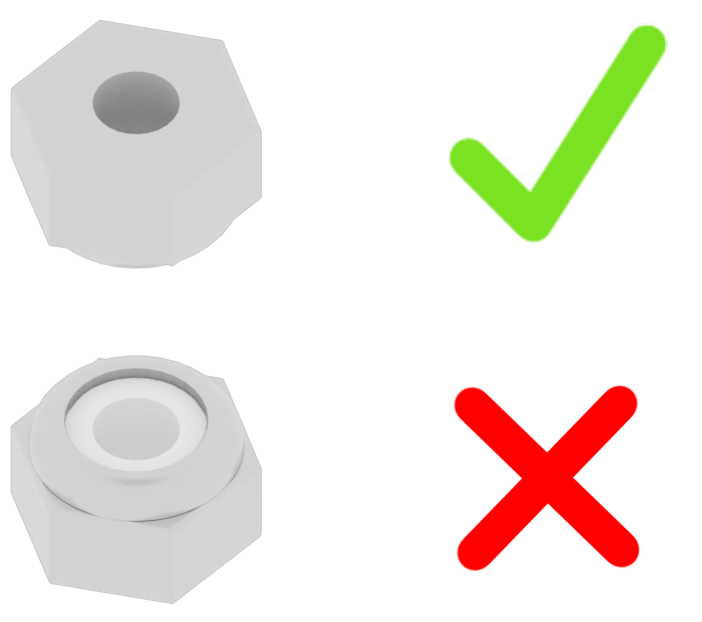

Huomautus: Varmista, että nylockmutterit on asetettu oikein päin.

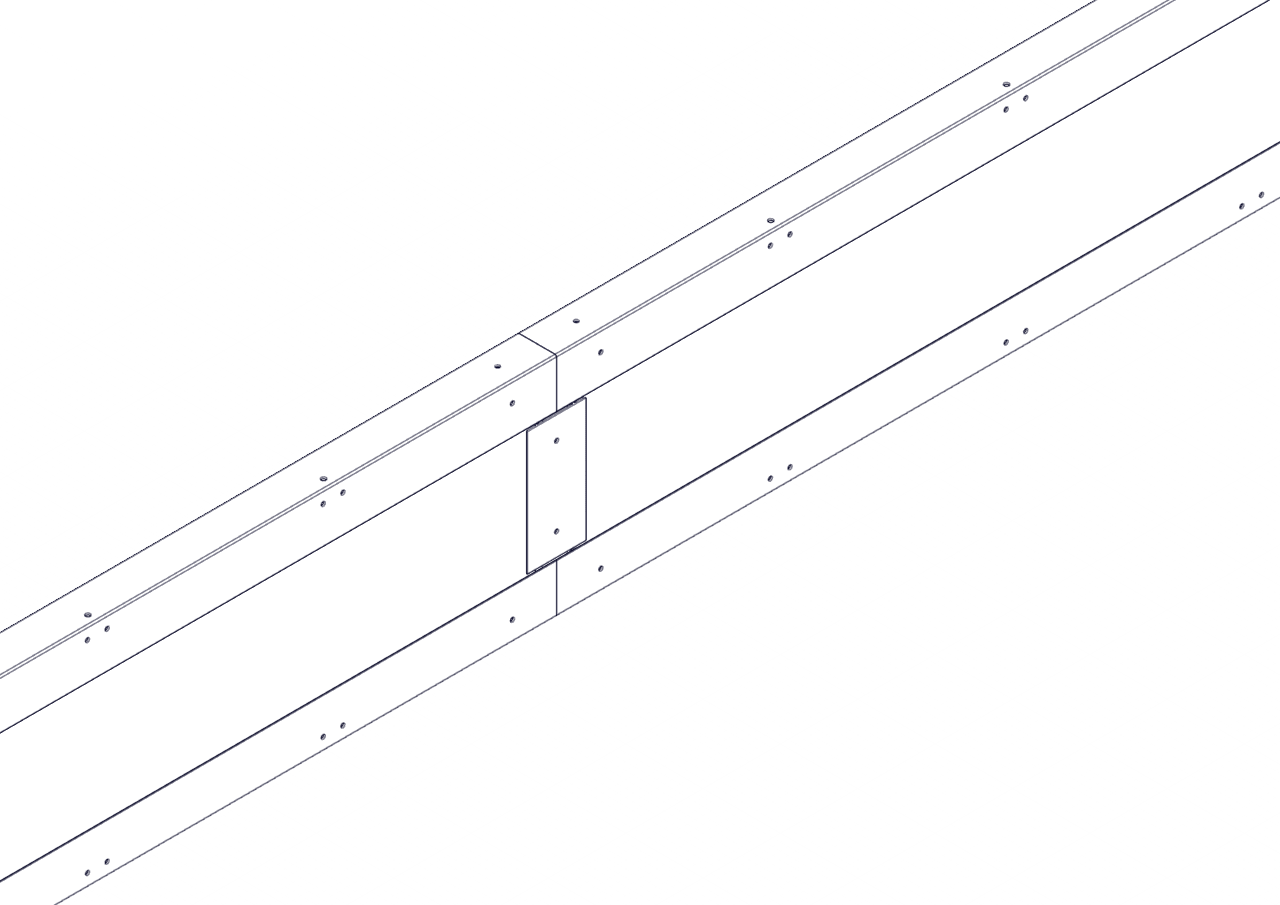

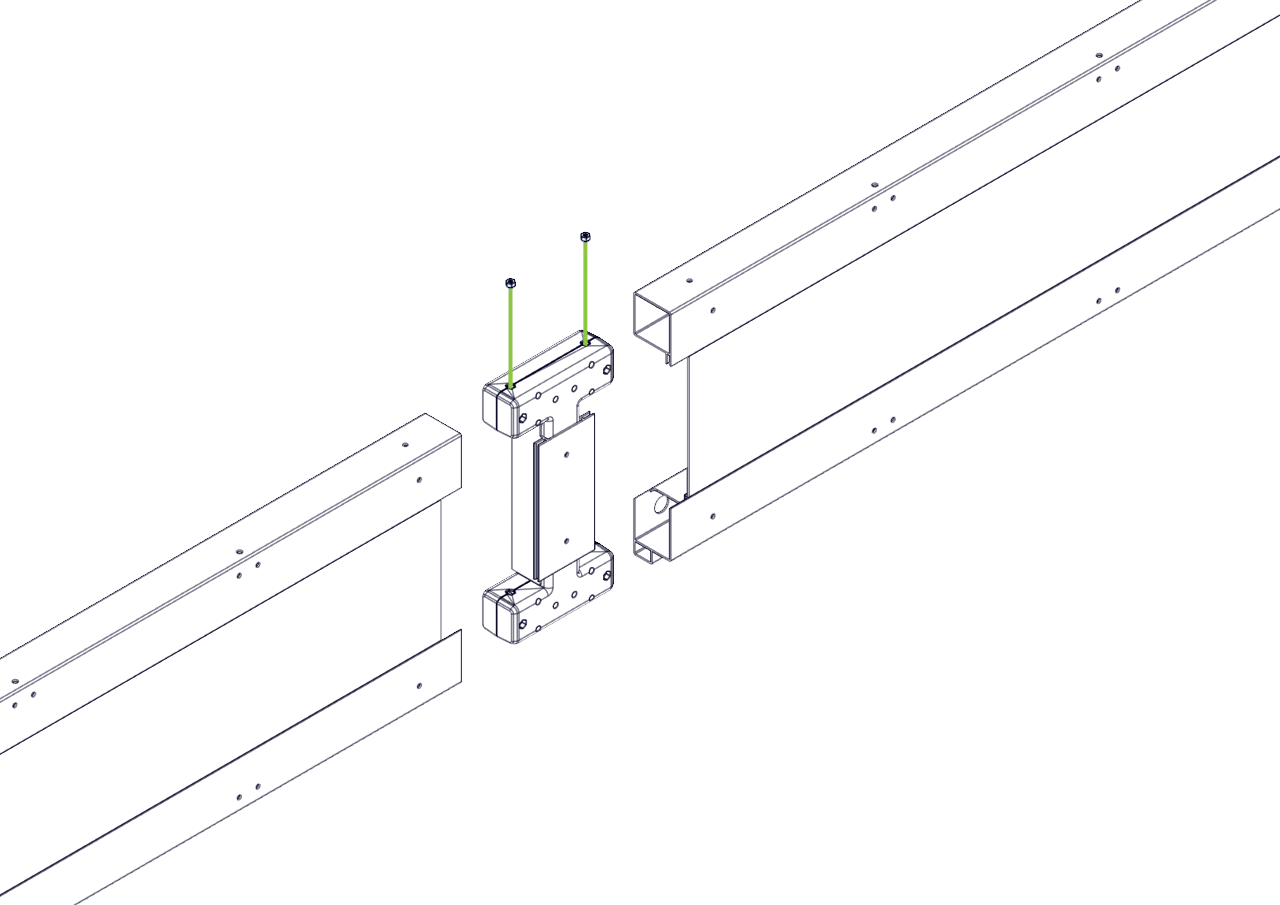

5. Liitä ekstruusiot takaisin liittimeen.
- Varmista, että mutterit pysyvät mutteritaskujen sisällä.

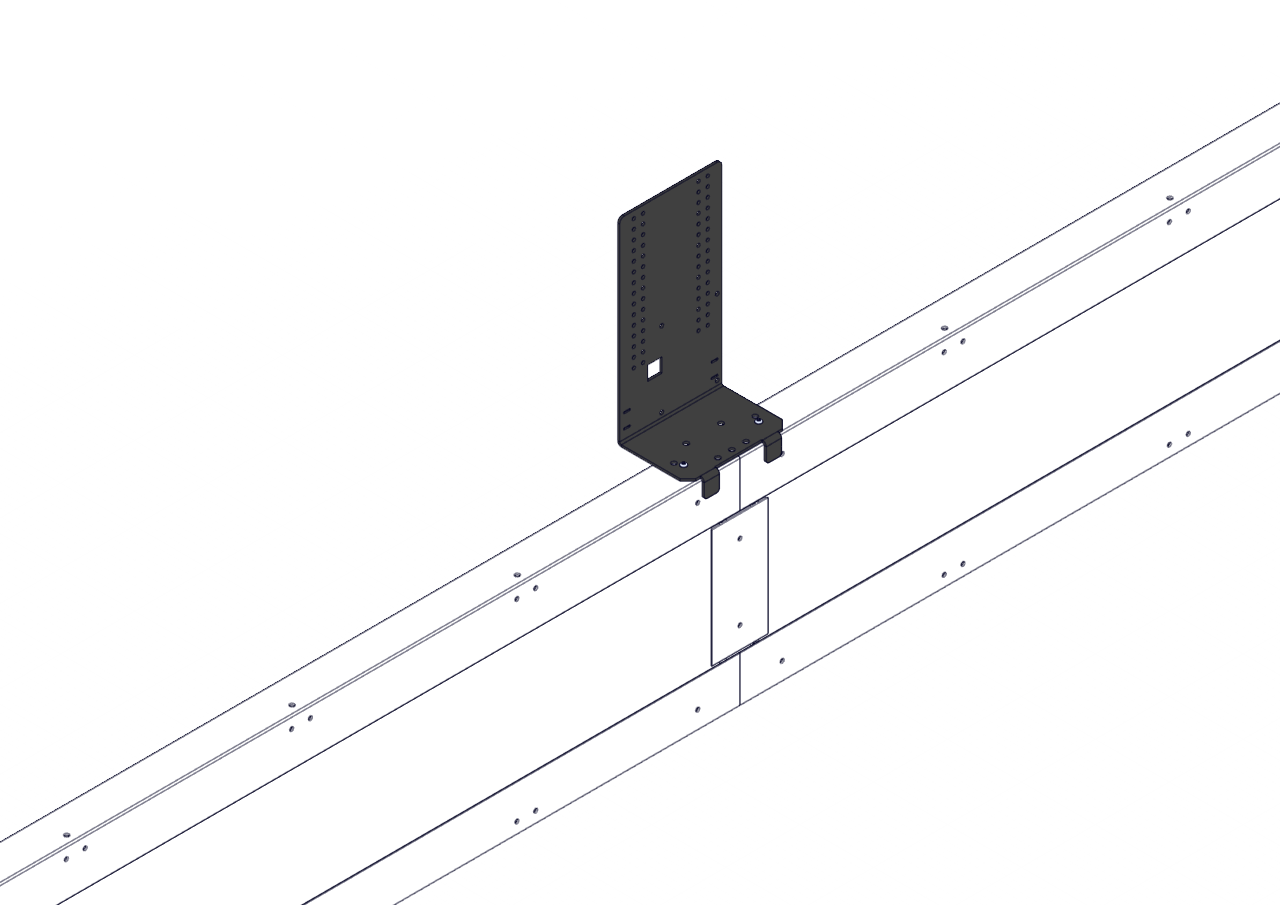

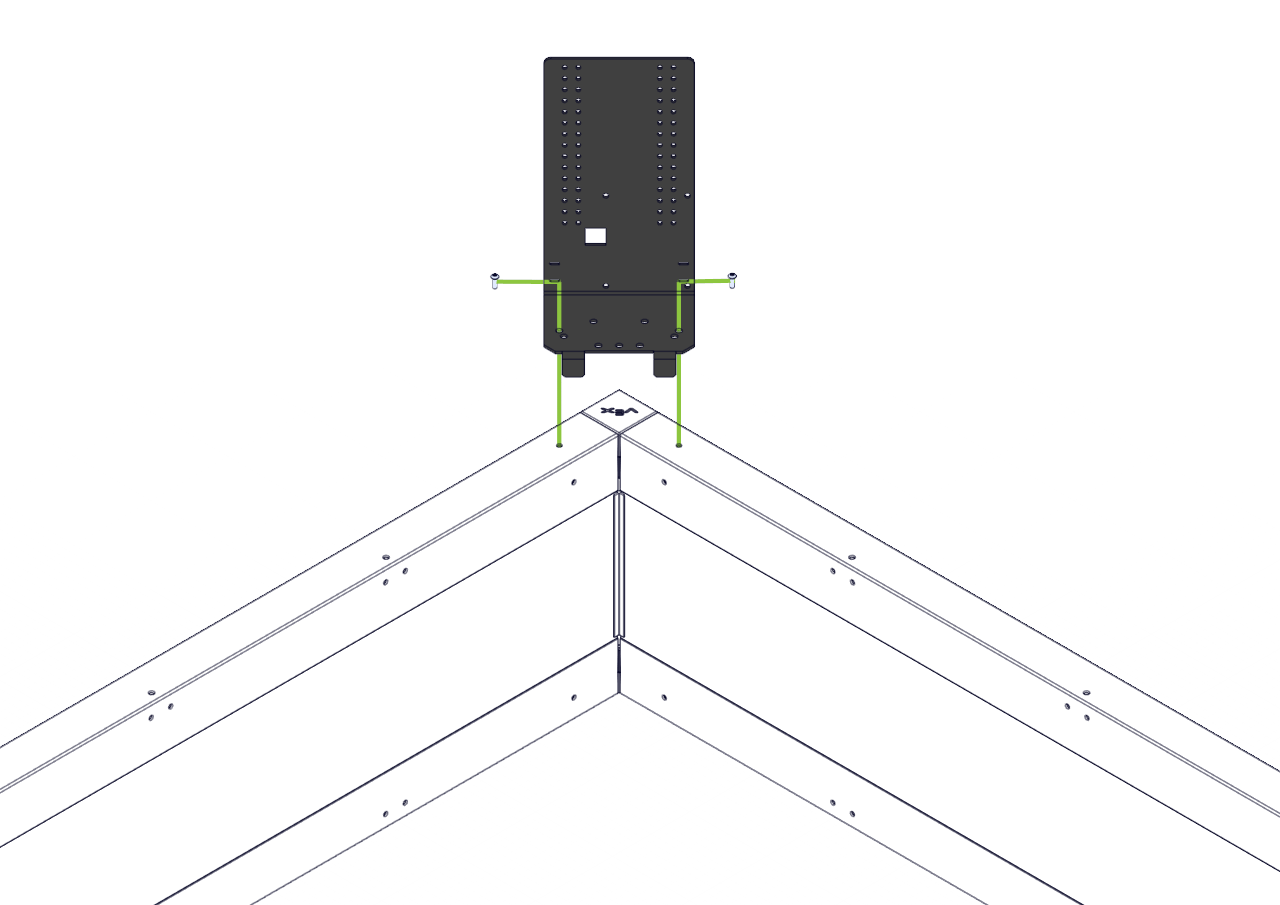

6. Aseta kenttämonitoriteline suulakepuristeille.

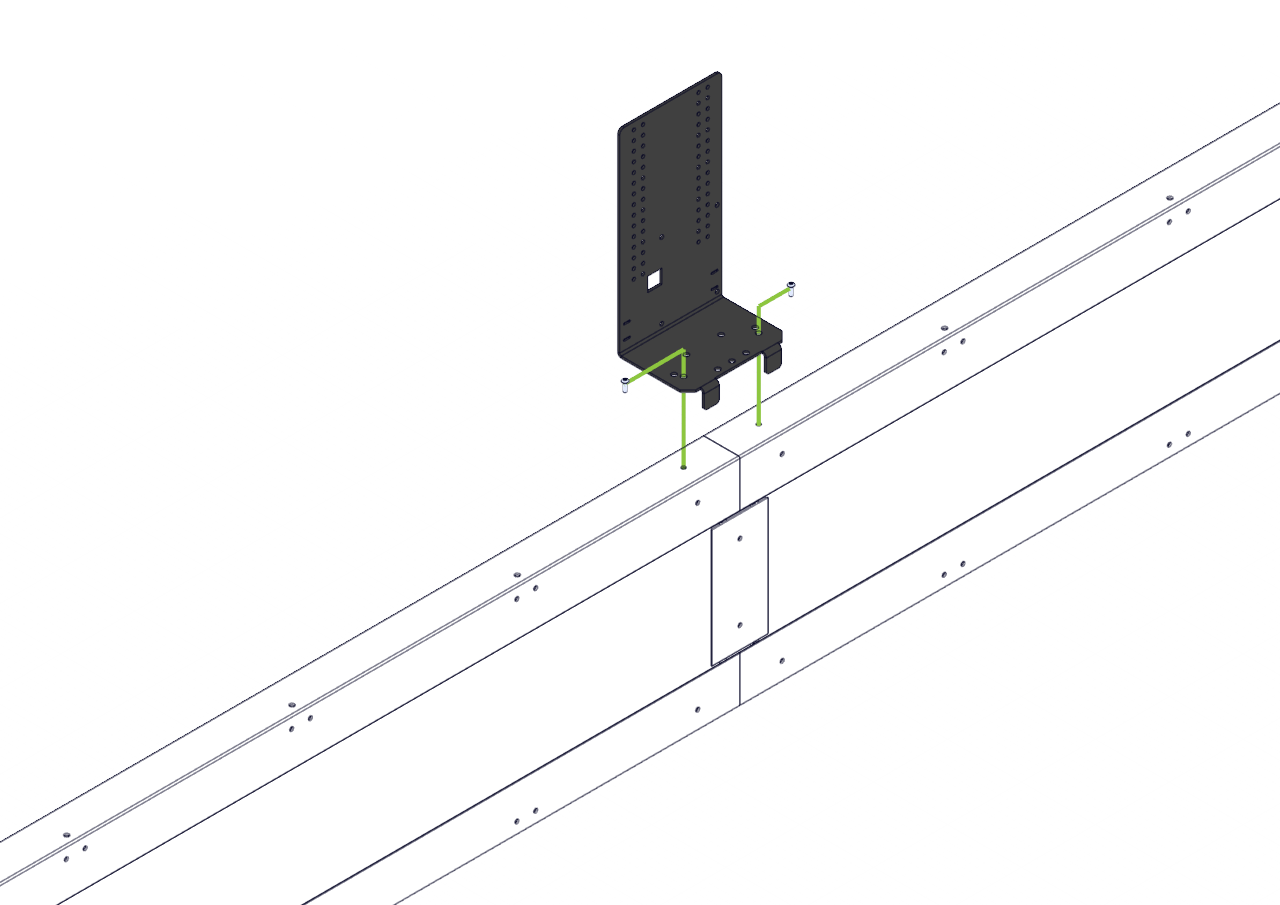

- Kiinnitä teline kahdella tähtiruuvilla.
- Varmista, että ruuvit on kiristetty kunnolla ja kenttämonitoriteline on kunnolla kiinni.

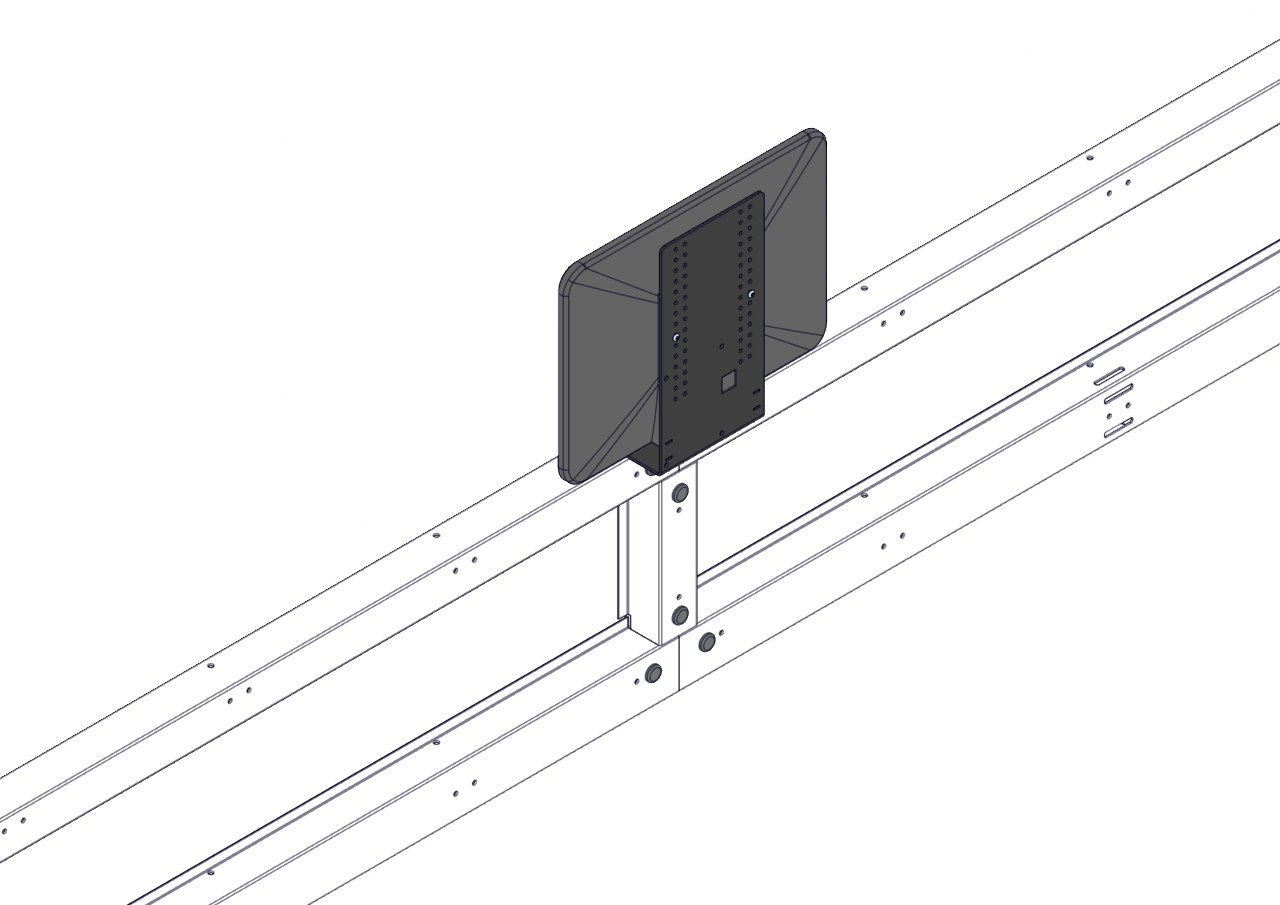

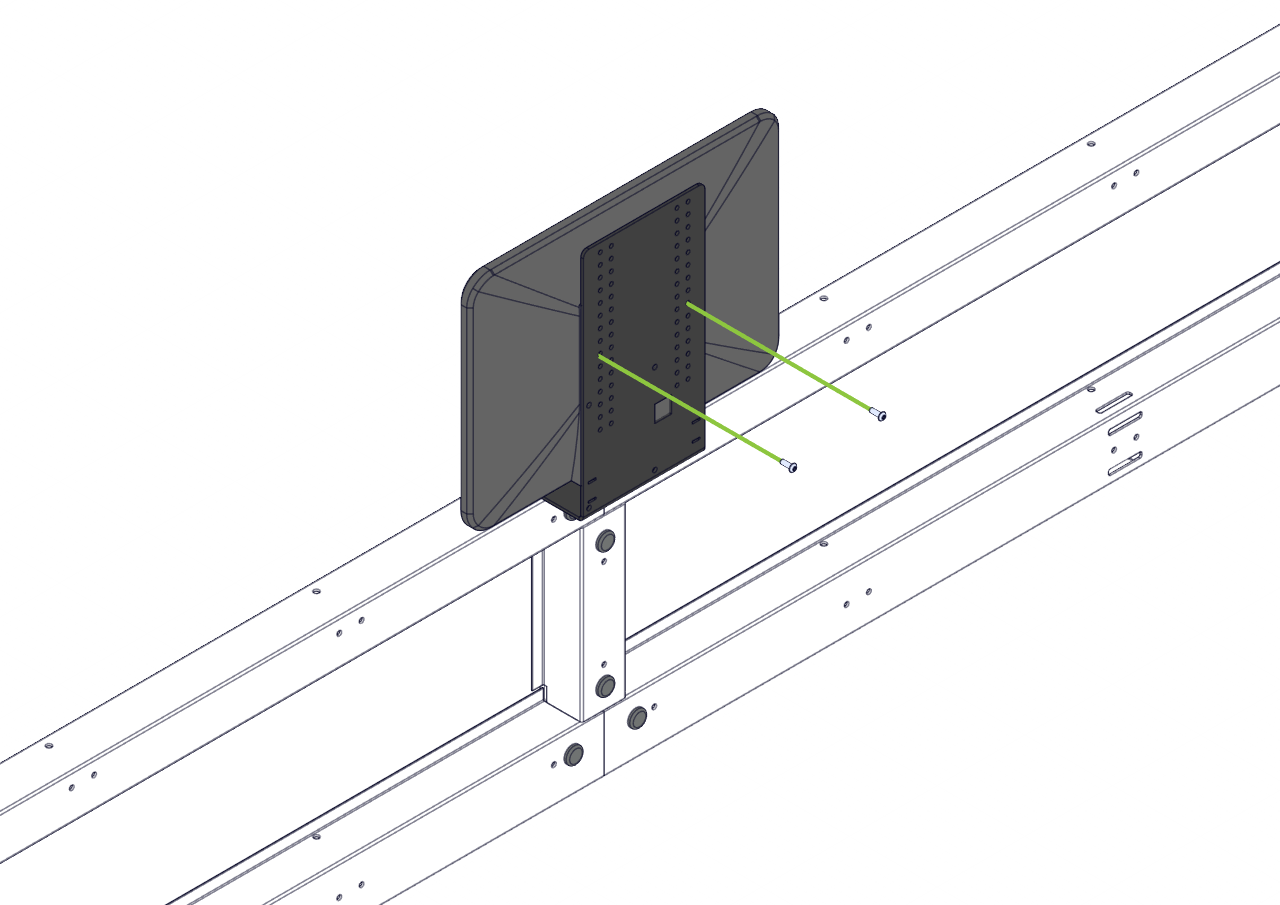

7. Kiinnitä näyttö kenttämonitoritelineeseen käyttämällä standardoitua VESA-näytön kiinnityslaitteistoa.
- Näytön tulee olla kenttään päin.

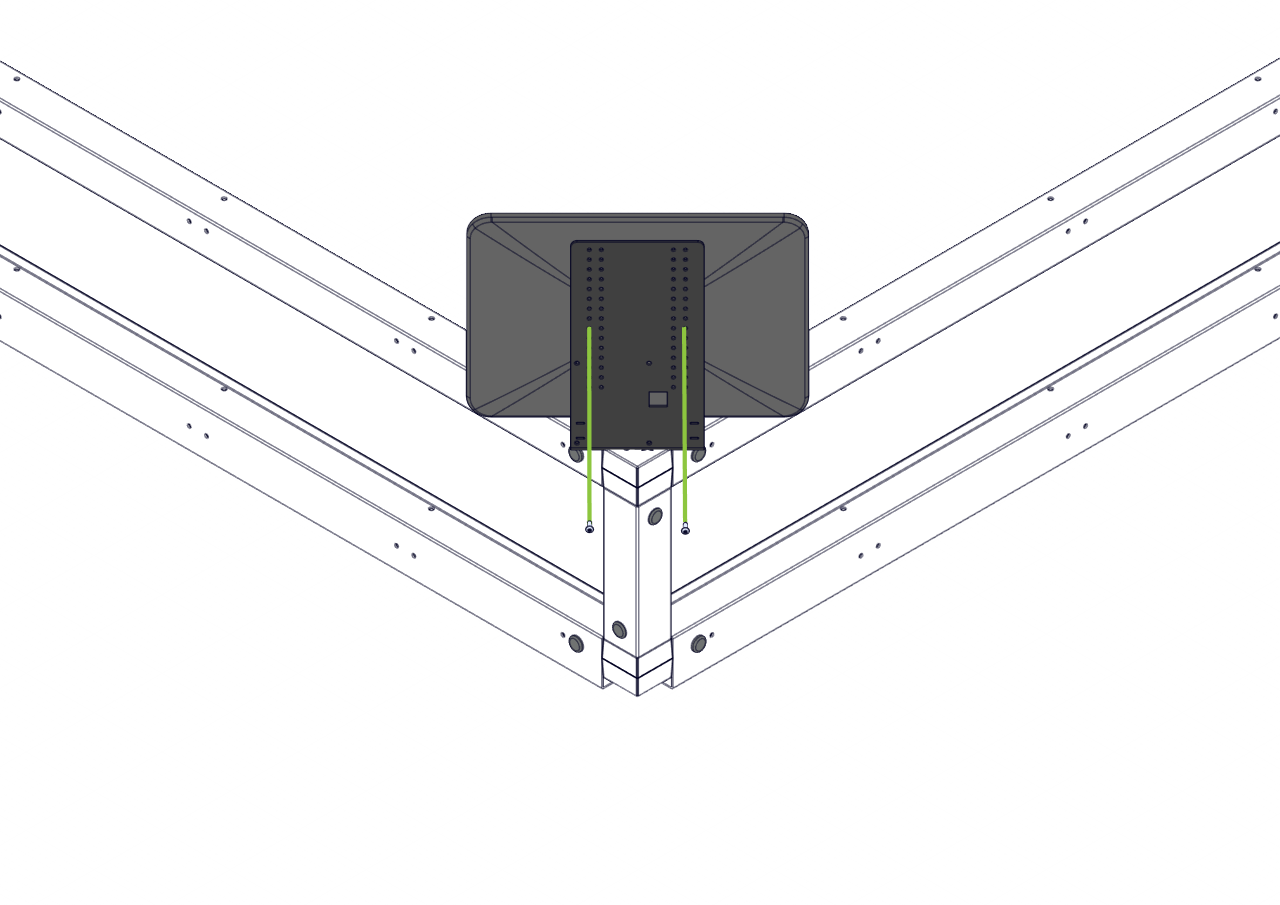

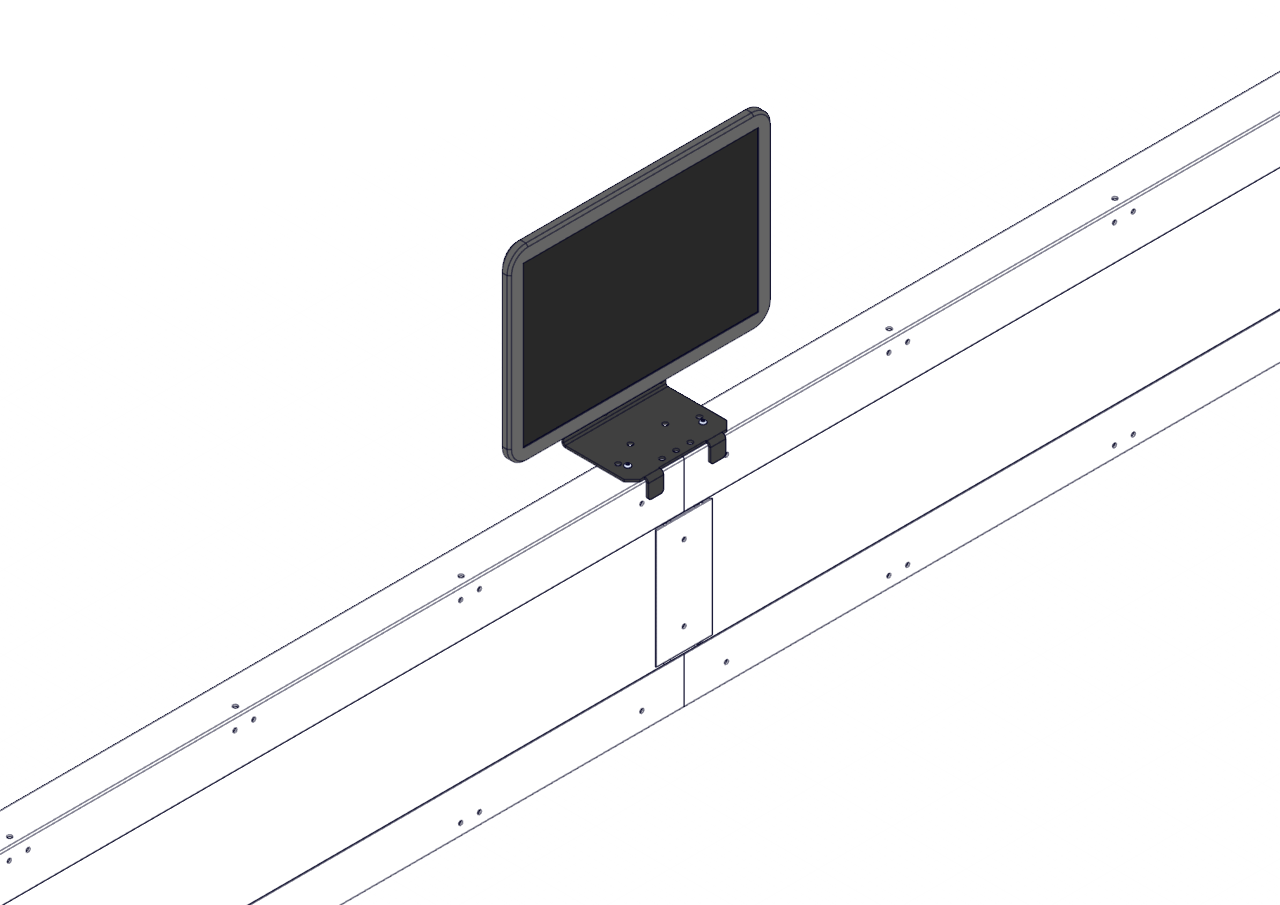

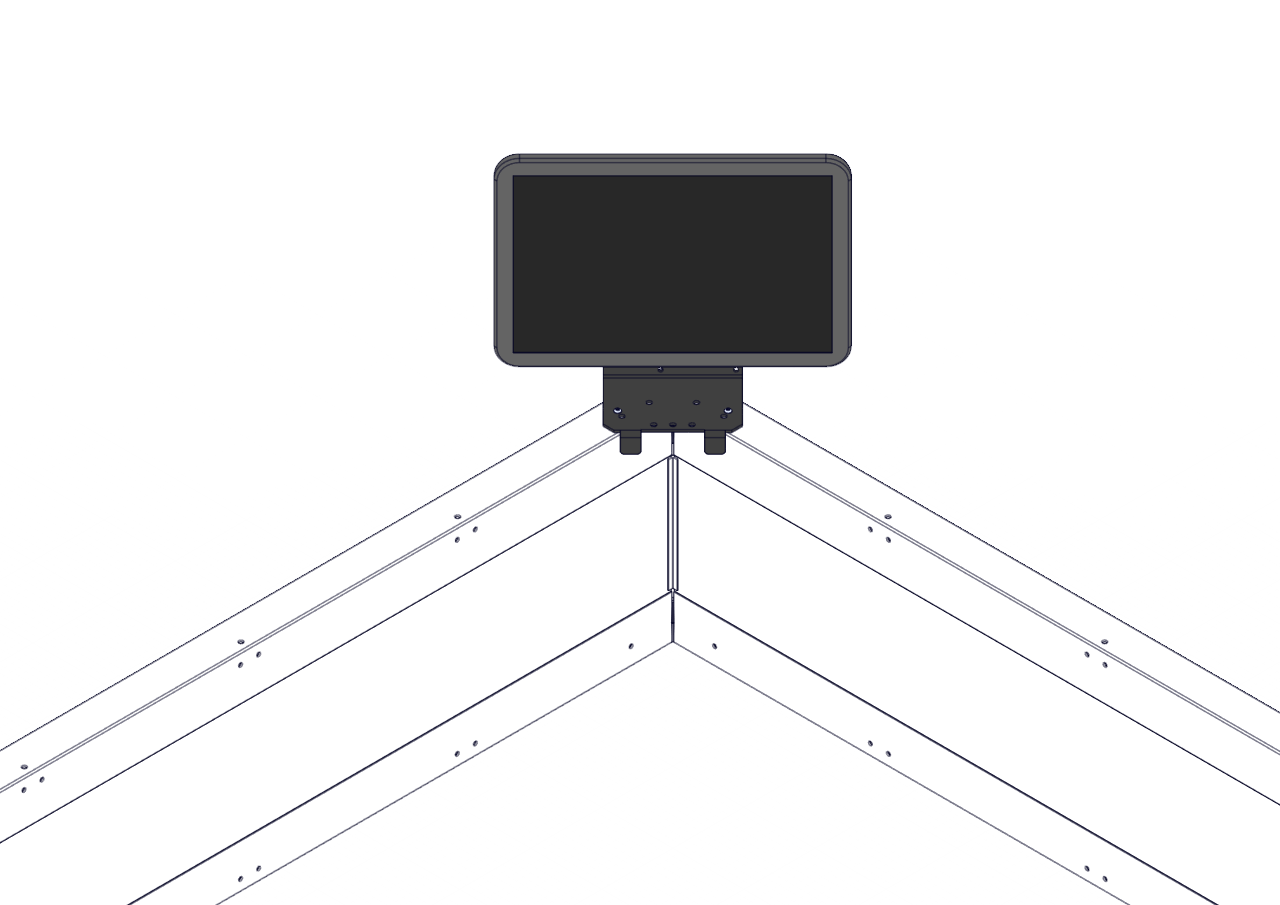

- Voit kiinnittää näytön pellon sivuille tai kulmiin, kuten näissä kuvissa näkyy.
