Tässä artikkelissa kerrotaan, kuinka Field Control System asennetaan V5 Portable Competition Field-kenttään.

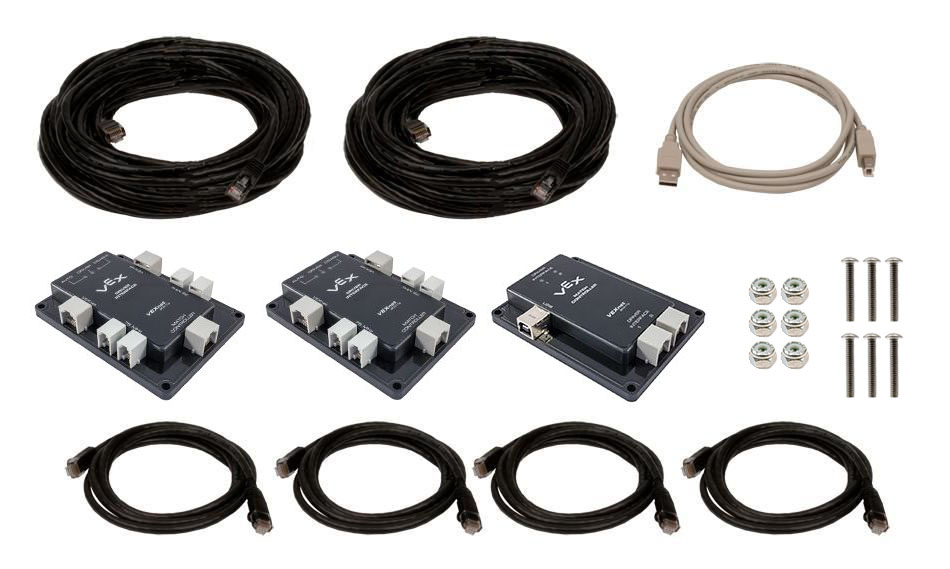

1. Kerää laitteistoa
- Ohjainliitäntä - Määrä 2
- Otteluohjain - Kpl 1
- Nylock-mutterit - Kpl 6
- 8-32 Ruuvi 0,5" & 2,0" pitkä - Kpl 6

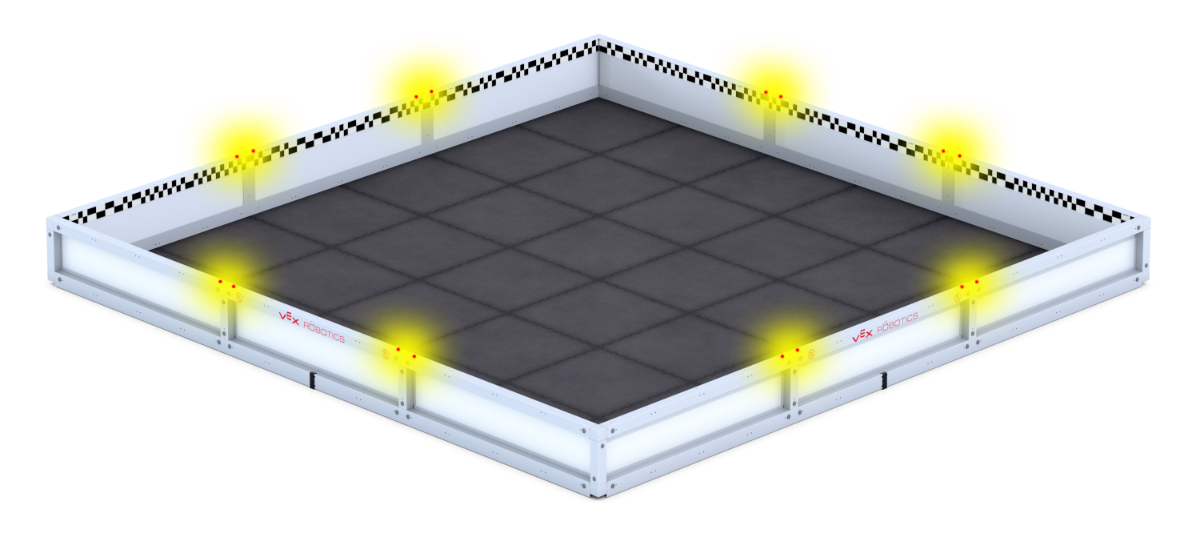

2. Määritä sijainti ohjainliitäntöjen liittämiseksi
- Määritä punaiset & siniset kuljettajaasemat.
- Kuljettajan liitännät tulee asentaa lähelle kuljettajaa.
- Kuljettajaliitännät voidaan kiinnittää mihin tahansa kentän T-liitinosaan.
Huomautus: Seuraavien vaiheiden (#3-5) avulla voidaan liittää kolme ohjausjärjestelmää peltoon.

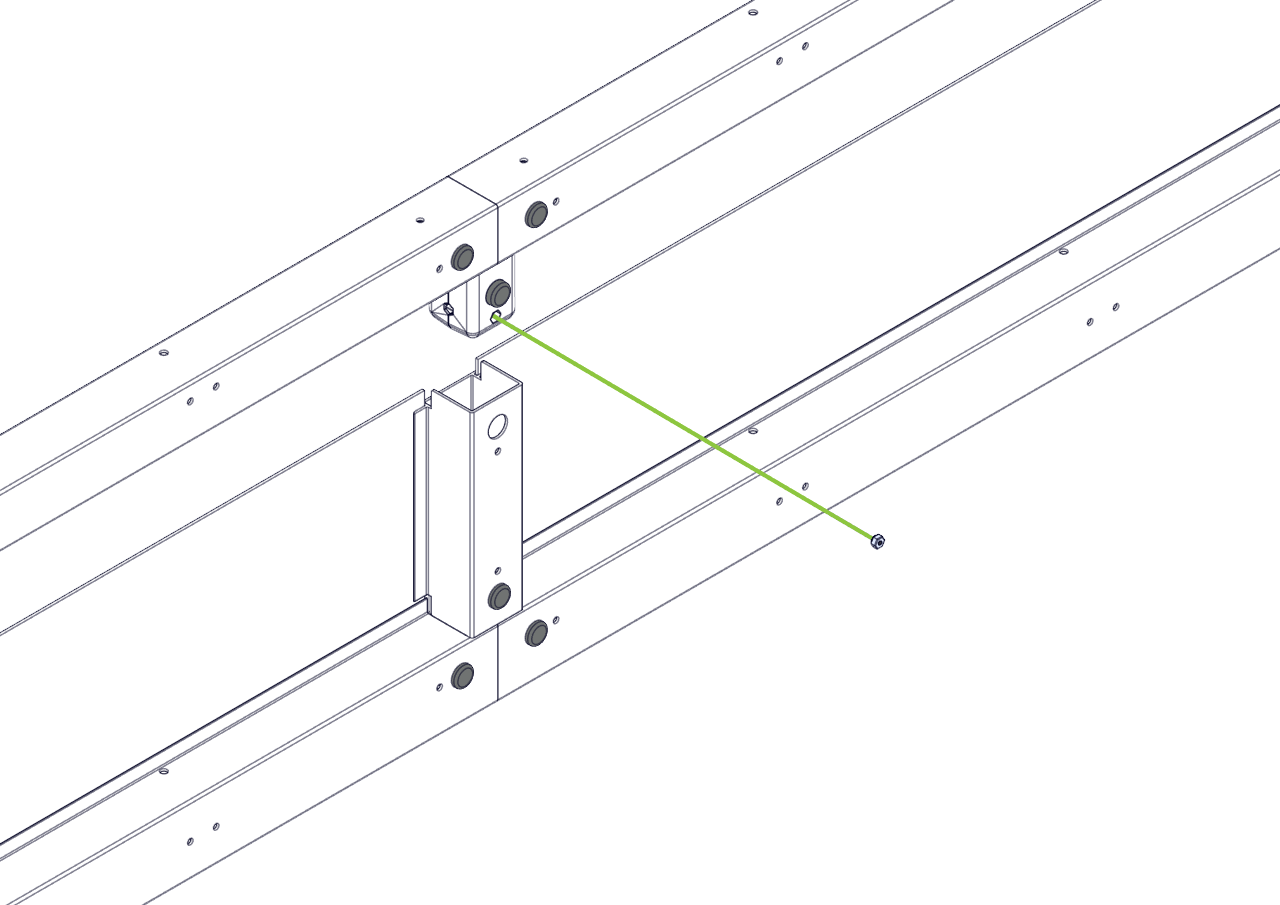

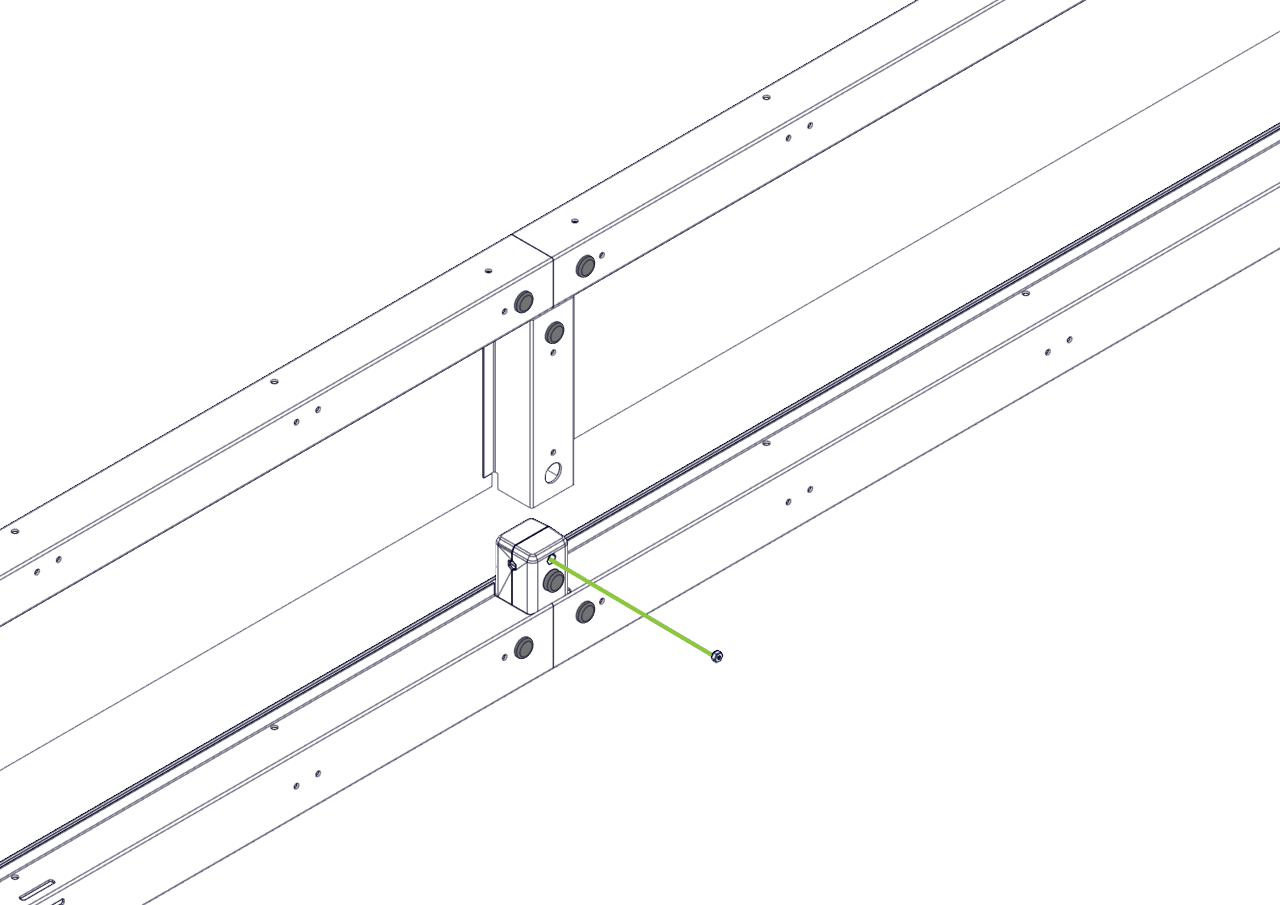

3. Irrota lyhyt suulakepuristus sekä ylemmistä että alemmista T-liittimistä.
- Aseta nylock-mutterit T-liittimien mutteritaskuihin.
- Työnnä sitten ekstruusio uudelleen liittimiin.
Huomautus:varmista, että nylockmutterit on asetettu oikein päin.

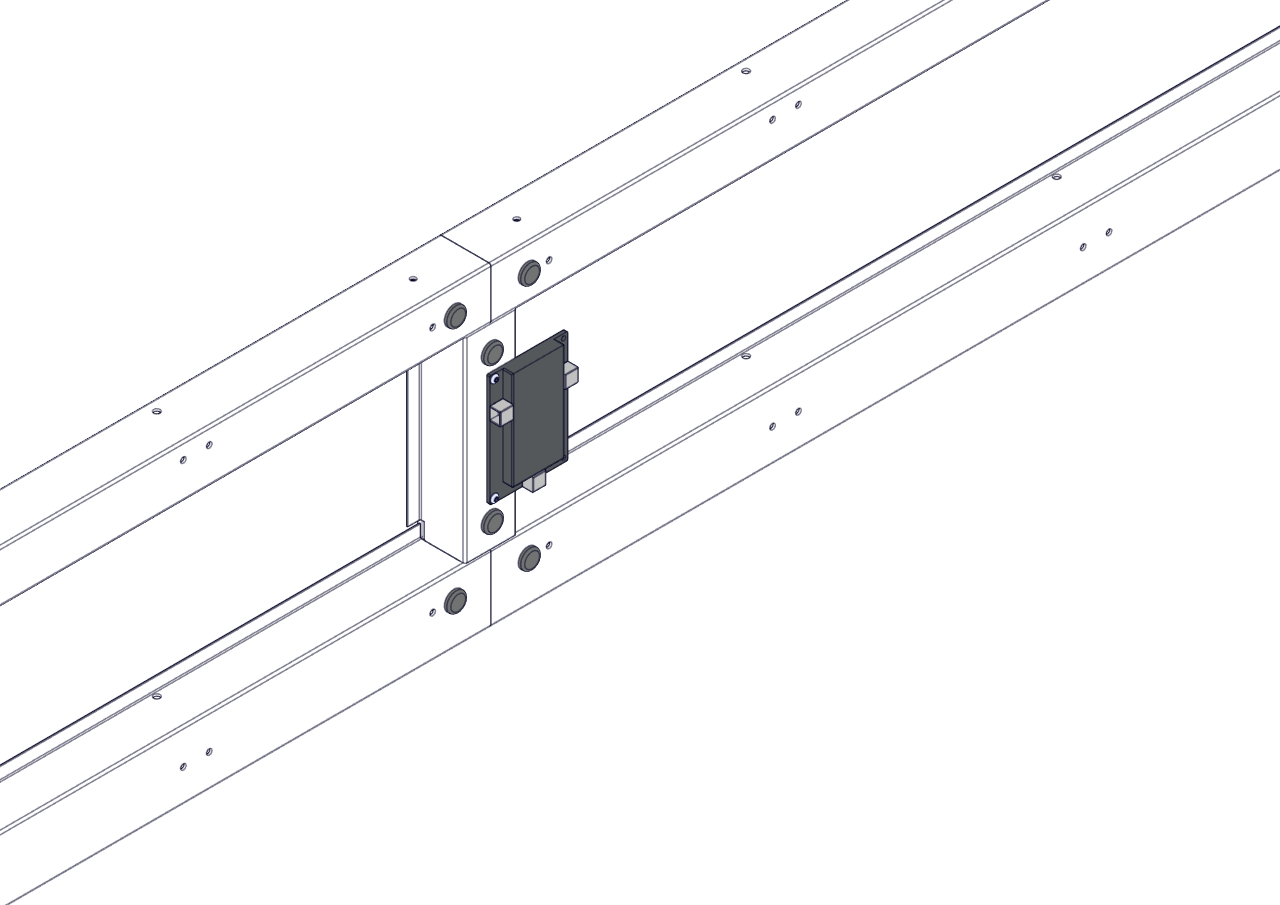

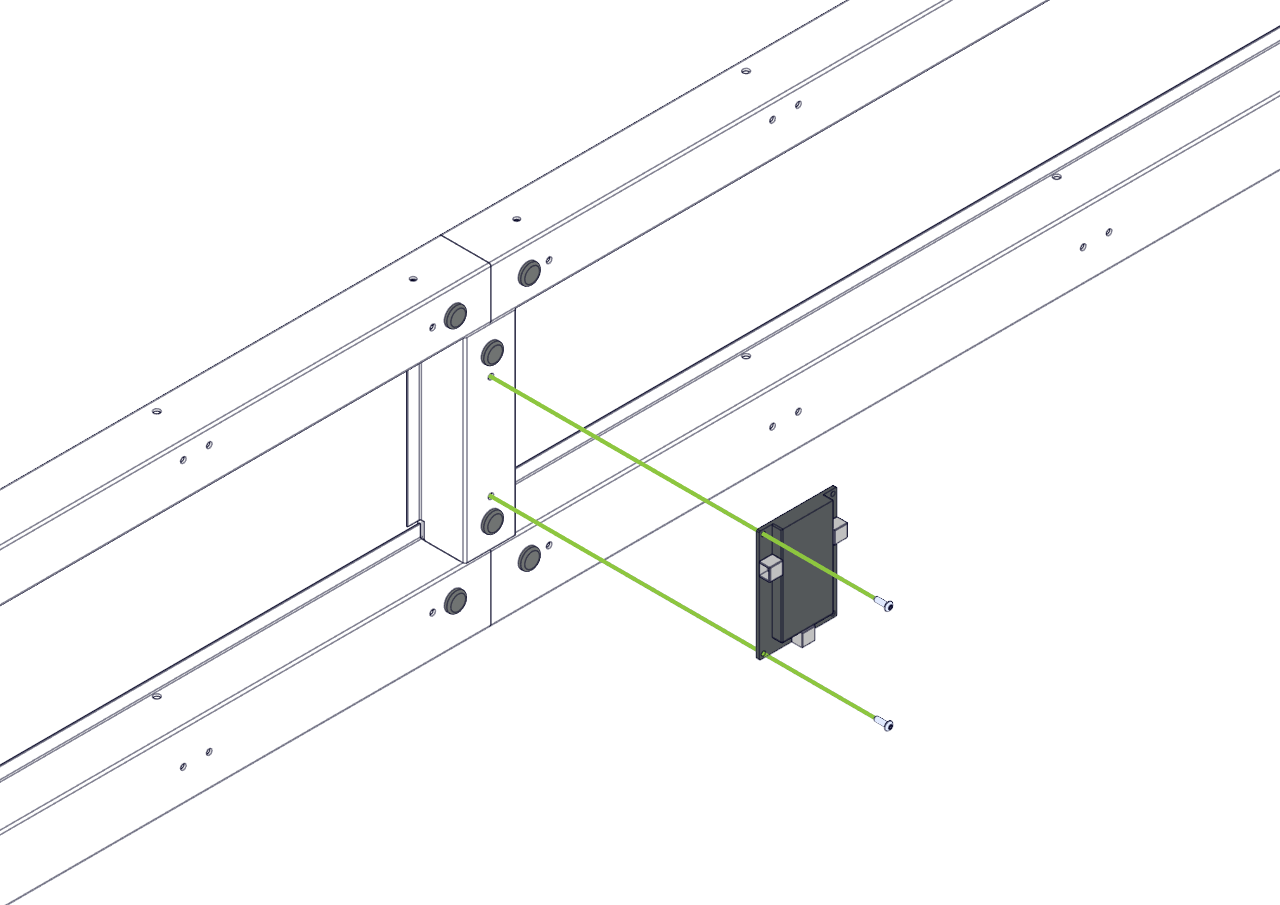

4. Kiinnitä ajurin liitäntä lyhyeen ekstruusioon kahdella 8-32 ruuvilla.
- Varmista, että ruuvit on kiristetty kunnolla ja ohjaimen käyttöliittymä on kiinnitetty.
5. Määritä otteluohjaimen kiinnityspaikka.
- Etsi tietokonetta lähinnä oleva sijainti, jota käytetään otteluiden ohjaamiseen.
- Asenna otteluohjain samaan asentoon kuin yllä olevissa vaiheissa

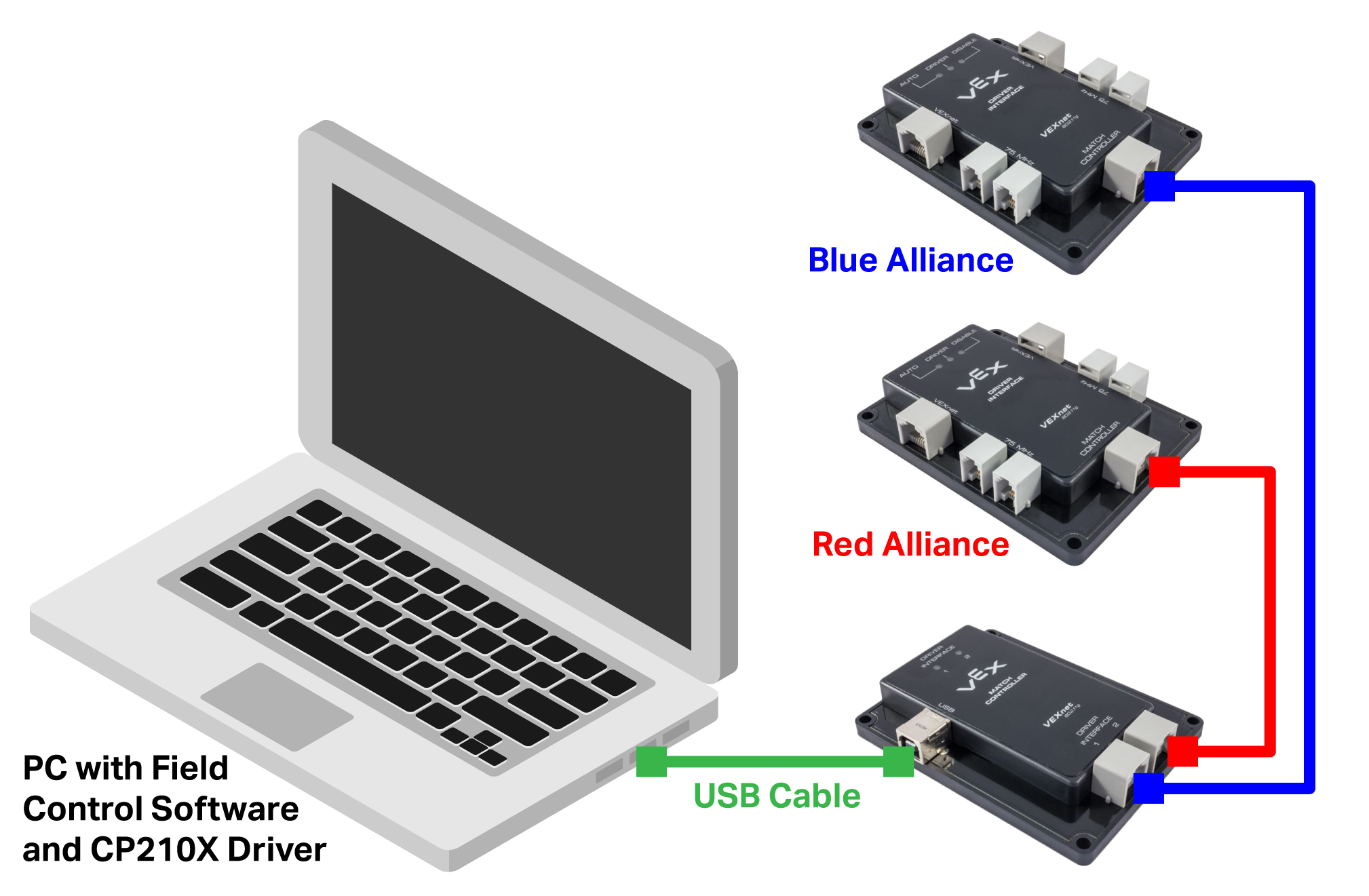

6. Johda kenttä.
- Noudata VEXnet Field Control System -käyttöoppaassaesitettyä kaaviota.
