VEX V5 Brainin yhdistäminen verkkopohjaiseen VEXcode V5:een Macissa kestää vain muutaman vaiheen.

VEX V5 Brainin yhdistäminen verkkopohjaisesta VEXcode V5:stä Macissa

V5 Brainin virtapainikkeen kuva, joka näyttää V5 Brainin virtapainikkeen sijainnin ja suunnittelun, jota käytetään aivoihin yhdistämiseen robotiikkasovelluksissa.

Varmista, että V5-akku on ladattu ja liitetty V5 Brainiin.

Kytke aivot päälle painamalla aivojen virtapainiketta.

V5-robottiaivot liitetty Mac-tietokoneeseen USB-kaapelilla, havainnollistaen ohjelmoinnin ja ohjauksen kytkentäprosessia.

Liitä V5 Brain Mac-laitteeseen Micro-USB-kaapelilla.

Huomautus:V5 Brainin on oltava kytkettynä laitteeseen koko yhdistämisprosessin ajan.

Näyttökaappaus, joka näyttää liittämisprosessin VEX V5 Brainiin, mukaan lukien merkityt portit ja komponentit oikeaa asennusta varten.

Käynnistä verkkopohjainen VEXcode V5 siirtymällä osoitteeseen codev5.vex.com.

Valitse työkalupalkista Brain-kuvake.

Näyttökaappaus, joka havainnollistaa liitäntäprosessia VEX V5 Brainiin ja sisältää merkittyjä komponentteja ja johdotusohjeet oikeaa asennusta varten.

Valitse Yhdistä.

Näyttökaappaus, joka näyttää V5 Brain -liitäntäprosessin, havainnollistaa laitteiden liittämisen vaiheita sekä merkittyjä portteja ja liitäntäpisteitä selvyyden vuoksi.

Näkyviin tulee tekstiruutu, jossa selitetään, että sinun tulee valita aivot, joilla on pienin ID-numero. Avaa yhteysikkuna valitsemalla tekstiruudusta Jatka.

Näyttökaappaus, jossa näkyy yhteysprosessi VEX V5 Brainiin, mukaan lukien visuaaliset ilmaisimet ja käyttöliittymäelementit onnistuneen yhteyden muodostamiseksi.

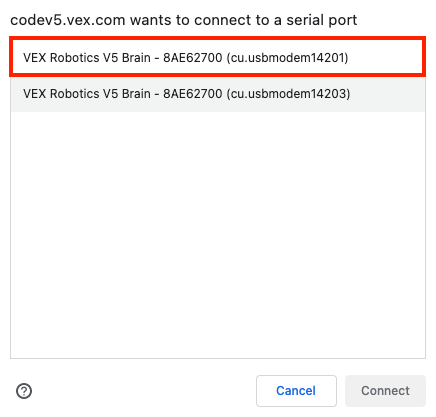

Valitse V5 Brain, jolla on pienin ID-numero saatavilla olevien Brains-luettelosta.

Näyttökuva, joka näyttää liittämisprosessin VEX V5 Brainiin, korostaa tärkeimpiä vaiheita ja komponentteja, jotka liittyvät ohjelmointi- ja ohjausyhteyden muodostamiseen.

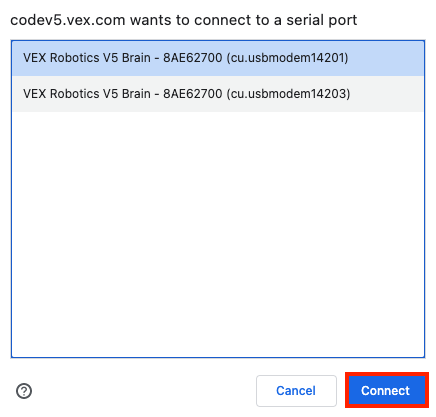

Valitse Yhdistä-painike, kun olet valinnut pienimmän numeron V5 Brain ID:n.

Näyttökaappaus, joka näyttää liittämisprosessin VEX V5 Brainiin, mukaan lukien merkityt portit ja komponentit laitteiden asentamista varten.

Kun V5 Brain on yhdistetty onnistuneesti, Brain-kuvake muuttuu vihreäksi.

Näyttökaappaus, joka näyttää liittämisprosessin VEX V5 Brainiin, havainnollistaa käyttöliittymää ja asennukseen tarvittavia vaiheita sekä korostettuja vaihtoehtoja ja käyttäjille tärkeitä ominaisuuksia.

Jos yhteys epäonnistui, toinen tekstiruutu tulee näkyviin ja kehottaa valitsemaan aivot, jolla on eri tunnusnumero.

VEX V5 Brainin irrottaminen verkkopohjaisesta VEXcode V5:stä Macissa

Kaavio, joka näyttää, kuinka V5 Brain kytketään Mac-tietokoneeseen ja esitetään tarvittavat kaapelit ja portit kunnolliseen liitäntään V5-robotiikan asennuksen yhteydessä.

Irrota laitteesi V5 Brainista irrottamalla Micro-USB-kaapeli laitteesta tai V5 Brainista.

V5 Brainin virtapainikkeen kuva, joka näyttää V5 Brainin virtapainikkeen sijainnin ja suunnittelun, jota käytetään aivoihin yhdistämiseen robotiikkasovelluksissa.

Voit myös irrottaa V5 Brainin verkkopohjaisesta VEXcode V5:stä sammuttamalla Brainin.

Sammuta aivot pitämällä virtapainiketta painettuna, kunnes Brainin näyttö pimenee.
