VEX V5 Brainin yhdistäminen verkkopohjaiseen VEXcode V5:een Chromebookilla kestää vain muutaman vaiheen.

VEX V5 Brainin yhdistäminen verkkopohjaisesta VEXcode V5:stä Chromebookilla

V5 Brainin virtapainikkeen kuva, joka näyttää virtapainikkeen sijainnin ja suunnittelun V5 Brainiin yhdistämistä varten robotiikkasovelluksissa.

Varmista, että V5-akku on ladattu ja liitetty V5 Brainiin.

Kytke aivot päälle painamalla aivojen virtapainiketta.

V5 Chromebook kytketty virtalähteeseen ja näyttää latauksen ilmaisimen näytöllä, havainnollistaen yhteyden muodostamista Brainiin V5-robottijärjestelmässä.

Liitä V5 Brain Chromebookiisi mikro-USB-kaapelilla.

Huomautus:V5 Brainin on oltava kytkettynä Chromebookiin koko yhdistämisprosessin ajan.

Näyttökaappaus, joka näyttää V5 Brain -liitäntäprosessin, mukaan lukien merkittyjä portteja ja komponentteja, ja havainnollistaa eri laitteiden yhdistämistä VEX V5 Brainiin robotiikkaprojekteja varten.

Käynnistä verkkopohjainen VEXcode V5 siirtymällä osoitteeseen codev5.vex.com.

Valitse työkalupalkista Brain-kuvake.

Näyttökaappaus, joka havainnollistaa V5 Brainin yhdistämisprosessia, korostaen tärkeimmät komponentit ja asennuksen vaiheet V5-kategorian kuvaus -osiossa.

Valitse Yhdistä.

Näyttökaappaus, joka näyttää liittämisprosessin VEX V5 Brainiin, mukaan lukien merkityt portit ja liitännät moottoreille ja antureille, havainnollistaen robotiikkaprojektien asetuksia.

Näkyviin tulee tekstiruutu, jossa selitetään, että sinun tulee valita aivot, joilla on pienin ID-numero. Avaa yhteysikkuna valitsemalla tekstiruudusta Jatka.

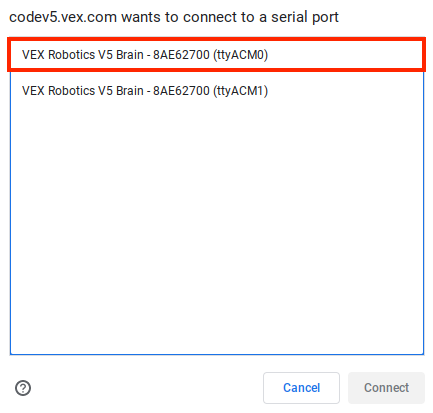

Näyttökaappaus, jossa näkyy V5 Brain -liitäntäliittymä, jossa kerrotaan yksityiskohtaisesti laitteiden liittämisen vaiheet sekä merkittyjä portteja ja visuaalisia ilmaisimia V5-robotiikkajärjestelmän oikeaa asetusta varten.

Valitse V5 Brain, jolla on pienin tunnusnumero saatavilla olevien Brains-luettelosta.

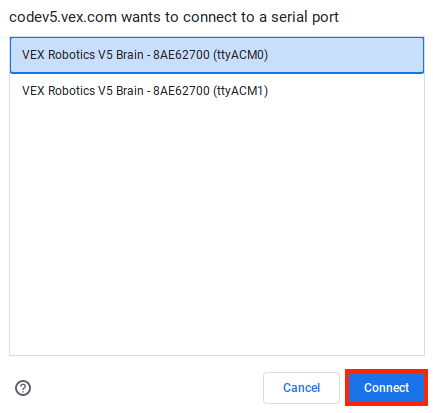

Näyttökaappaus, joka esittää VEX V5 Brain -liitäntäliittymän, kuvaa antureiden ja moottoreiden portit ja liitännät sekä kunkin komponentin tarrat, jotka auttavat käyttäjiä ymmärtämään, kuinka laitteita liitetään V5 Brainiin.

Valitse Yhdistä-painike, kun olet valinnut pienimmän numeron V5Brain ID:n.

Näyttökaappaus, joka näyttää liitäntäprosessin VEX V5 Brainiin, havainnollistaen eri portteja ja osoittimia onnistuneelle asennukselle ja toiminnalle.

Kun V5 Brain on yhdistetty onnistuneesti, Brain-kuvake muuttuu vihreäksi.

Näyttökaappaus, jossa näkyy V5 Brainin liitäntäasetukset sekä portit ja johdotukset antureille ja moottoreille robotiikkakokoonpanossa.

Jos yhteys epäonnistui, toinen tekstiruutu tulee näkyviin ja kehottaa valitsemaan aivot, jolla on eri tunnusnumero.

VEX V5 Brainin irrottaminen verkkopohjaisesta VEXcode V5:stä Chromebookilla

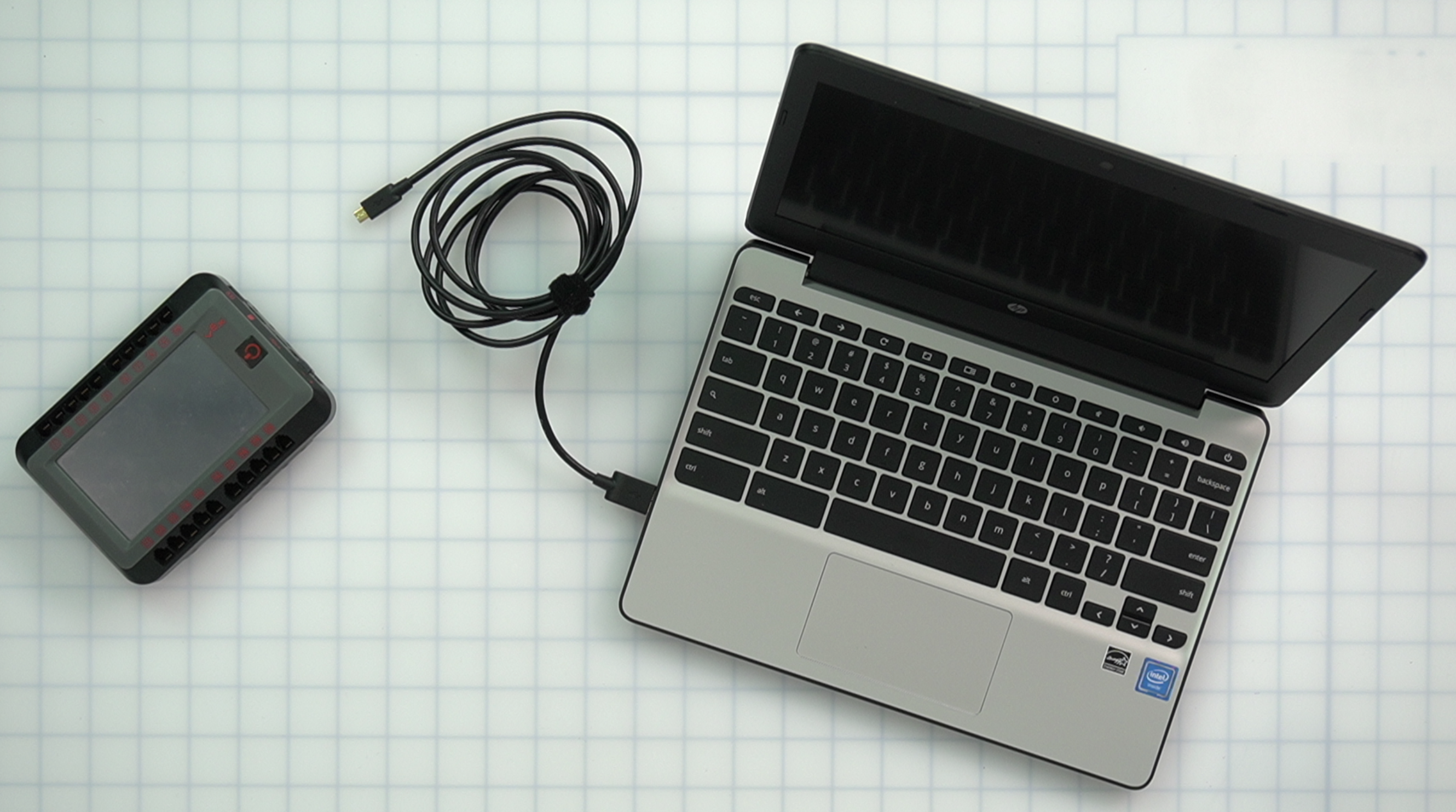

Kaavio, joka näyttää, kuinka V5-Chromebook liitetään Brainiin, ja havainnollistaa onnistuneen yhteyden edellyttämät portit ja kaapelit.

Irrota laitteesi V5 Brainista irrottamalla Micro-USB-kaapeli Chromebookista tai V5 Brainista.

V5 Brainin virtapainikkeen kuva, joka näyttää virtapainikkeen sijainnin ja suunnittelun V5 Brainiin yhdistämistä varten robotiikkasovelluksissa.

Voit myös irrottaa V5 Brainin verkkopohjaisesta VEXcode V5:stä sammuttamalla Brainin.

Sammuta aivot pitämällä virtapainiketta painettuna, kunnes Brainin näyttö pimenee.
