Käytätkö VEX IQ:ta (1. sukupolvi)? Katso tämä artikkeli.
Huomaa, että VEX IQ (2. sukupolvi) -ohjaimessa on kaksi eri merkkivaloa.

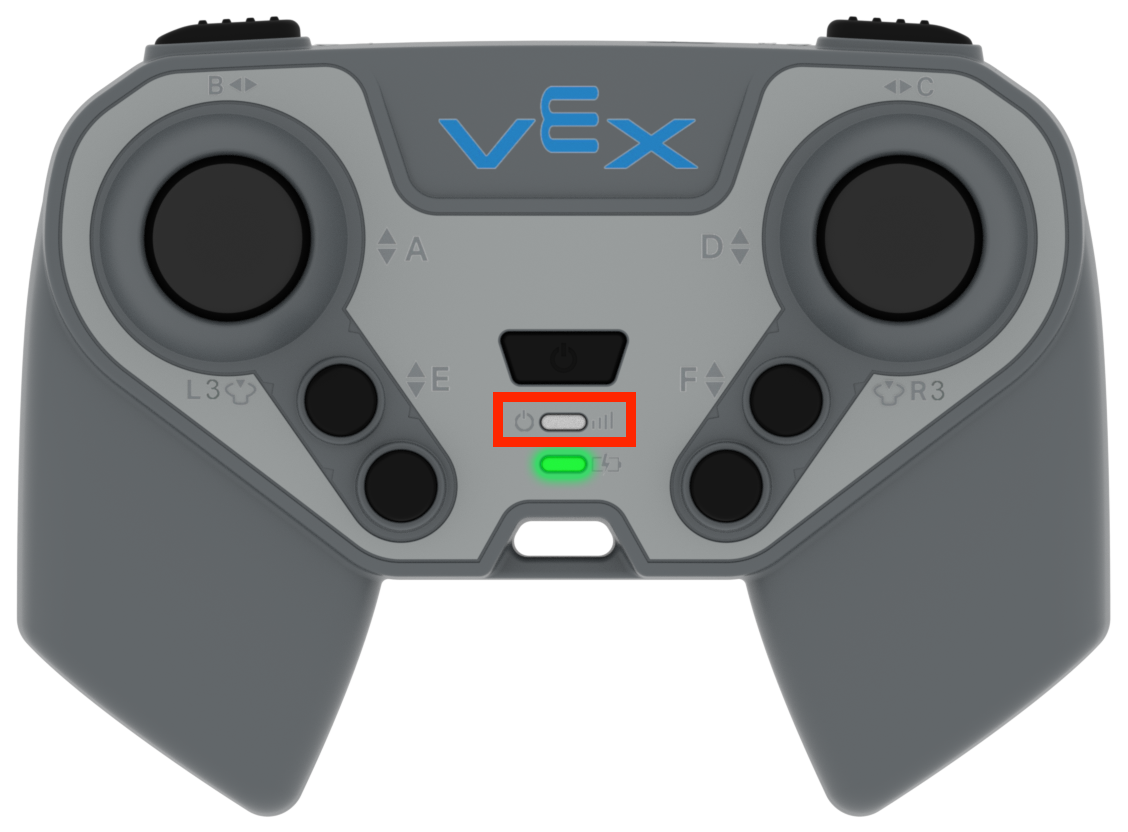

Virran merkkivalo
Ensimmäinen merkkivalo on nimeltään Power LED.
Virta-LED:ssä on kolme mahdollista väriä, jotka osoittavat VEX IQ -ohjaimen akun ja VEX IQ Radio Linkin tilan:
| Virta LED väri | Ohjaimen tila | Ohjaimen akun tila | |
|---|---|---|---|
|
|
Kiinteä vihreä | Ohjain PÄÄLLÄ - EI pariksi aivoihin | Ohjain Akun varaustaso riittävä |
|
|
Vilkkuva vihreä | Ohjain PÄÄLLÄ - Paritettu aivojen kanssa | Ohjain Akun varaustaso riittävä |
|
|
Tasainen keltainen | Aktiivinen pariliitos | |
|
|
Tasainen punainen | Ohjain PÄÄLLÄ | Ohjain Akun varaustaso alhainen |
|
|
Vilkkuva punainen | Ohjain PÄÄLLÄ - Paritettu aivojen kanssa | Ohjain Akun varaustaso alhainen |
|
|
Nopeasti vilkkuva punainen punainen | Ohjaimesi laiteohjelmisto ei lataudu. Näytä tämä artikkeli. | Ei käytössä |
Jos Ohjainta ei ole yhdistetty langattomasti VEX IQ Brainiin, katso tästä artikkelista lisätietoja VEX IQ (2. sukupolvi) -ohjaimen ja Brainin langattomasta pariliitosta.

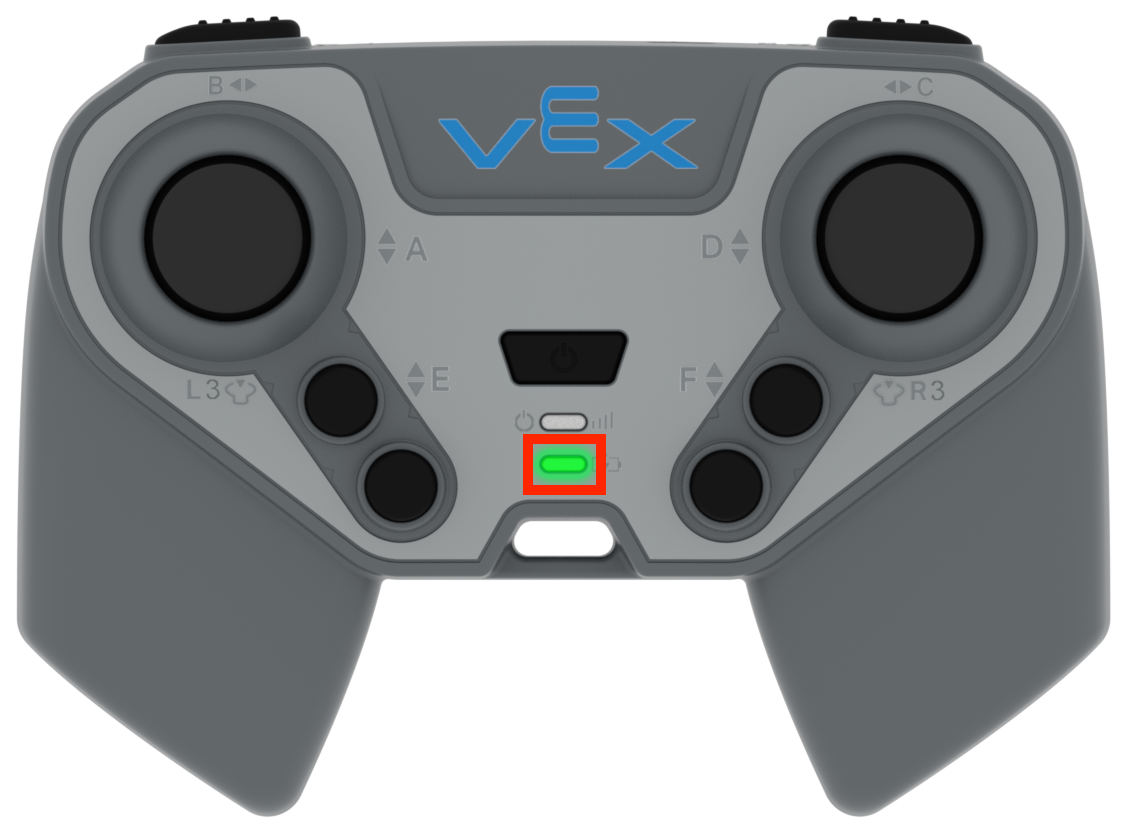

Lataus LED
Toinen on nimeltään Charge LED. Tämä LED-valo palaa vain, kun ohjain on kytketty laturiin.
Charge-LED:ssä on kolme mahdollista väriä: vihreä, punainen ja harmaa.
| Latauksen LED väri | Status | |
|---|---|---|
|
|
Kiinteä vihreä | Ohjaimen akku on täysin ladattu |
|
|
Tasainen punainen | Ohjain Akun lataus käynnissä |
|
|
Vilkkuva punainen | Ohjaimen akkuvika |
|
|
Vinossa | Ei lataa |
Katso tästä artikkelista lisätietoja VEX IQ (2. sukupolven) -ohjaimen lataamisesta.
