Laitteet-näytön käyttäminen - IQ Brain (2. sukupolvi) – VEX kirjasto

Voit käyttää VEX IQ (2. sukupolvi) Brainin Sensor Dashboardia nähdäksesi liitetyn moottorin tai anturin tiedot.

Aivonäyttö näkyy aloitusvalikossa, ja Laitteet-vaihtoehto on valittuna. Laitteet on aloitusvalikon kolmas vaihtoehto.

Käytä vasenta ja oikeaa painiketta korostamaan Laitteet-valikkovaihtoehto ja valitse sitten Laitteet painamalla Tarkista-painiketta.

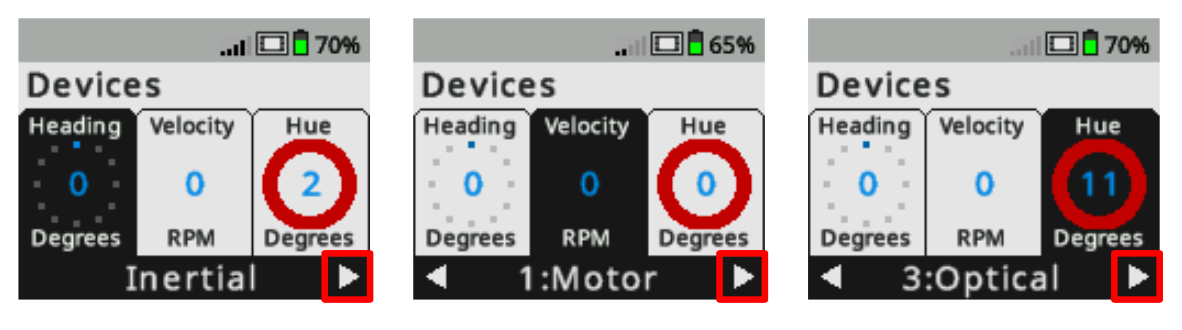

Aivot-näyttö näkyy Laitteet-valikossa, jossa tiedot raportoidaan liitetyistä laitteista reaaliajassa. Kolmessa kuvakaappauksessa näkyy Oikea-painike, jota käytetään navigointiin ja valitsemiseen optiseen anturiin. Optinen anturi on kolmas vaihtoehto Laitteet-valikossa.

Laitteet-valikossa näet robotissasi yhdistetyt laitteet.

Korosta haluamasi anturi vasemmalla ja oikealla painikkeella ja valitse se painamalla Tarkista-painiketta.

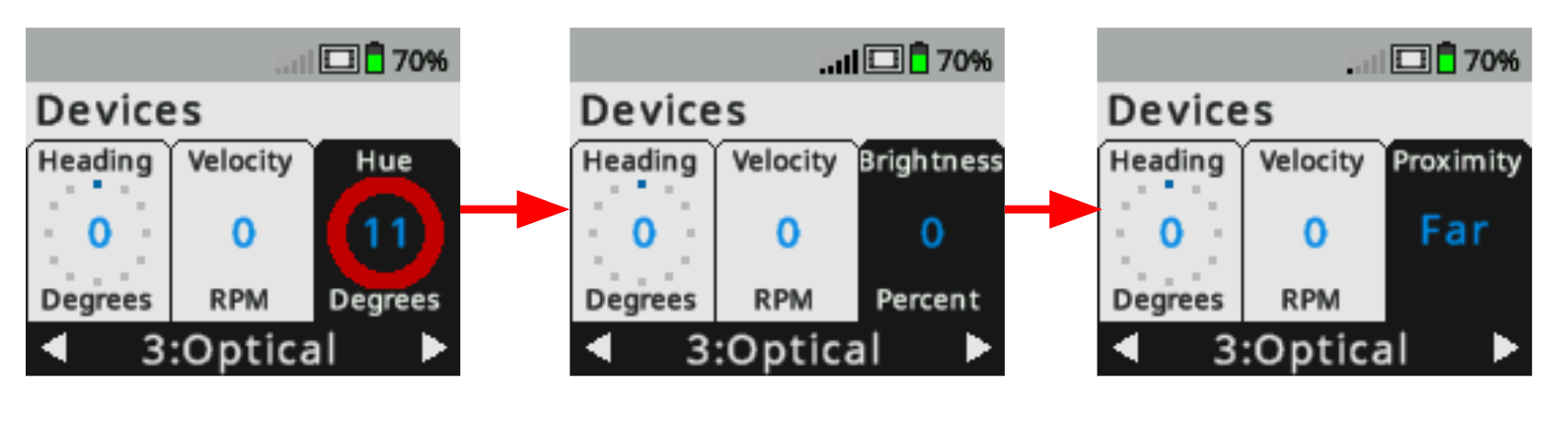

Aivojen näyttö näkyy Laitteet-valikossa, kun optinen anturi on valittuna. Kolmessa kuvakaappauksessa näkyy, että Check-painiketta käytetään optisen anturin tietovaihtoehtojen selaamiseen. Ensin anturi raportoi sävyarvon, sitten kirkkauden ja sitten läheisyyden.

Jos anturin ilmoittamia tietotyyppejä on useampi kuin yksi, voit selata anturin datavaihtoehtoja Tarkista-painikkeella.

Tässä esimerkkikuvassa optinen anturi voi näyttää sävyarvon, kirkkauden tai läheisyyden.

Aivojen näyttö näytetään, kun Optical Sensor Dashboard avataan Laitteet-valikosta. Anturista näytetään tietoja, kuten sävy, LED, kirkkaus, läheisyys ja anturin älyportti.

Jatka Tarkista-painikkeen painamista, kunnes näet haluamasi anturin kojelautanäkymän.

Tässä esimerkkikuvassa näkyy optisen anturin anturin kojelauta. Kojelauta näyttää portin, johon optinen anturi on kytketty, sekä sävyarvon, värin, LEDin, kirkkauden ja läheisyystiedot.
