Valikoissa liikkuminen – IQ Brain (2. sukupolvi)

Käytätkö VEX IQ:ta (1. sukupolvi)? Katso tämä artikkeli.

Painikkeet aivoissa

Aivoissa on neljä pääpainiketta, joita käytetään aivonäytössä liikkumiseen:

Aivot ja sen Check-painike korostettuna.

Tarkista-painike

Tarkista-painiketta käytetään aivojen käynnistämiseen sekä eri vaihtoehtojen valitsemiseen näytöltä.

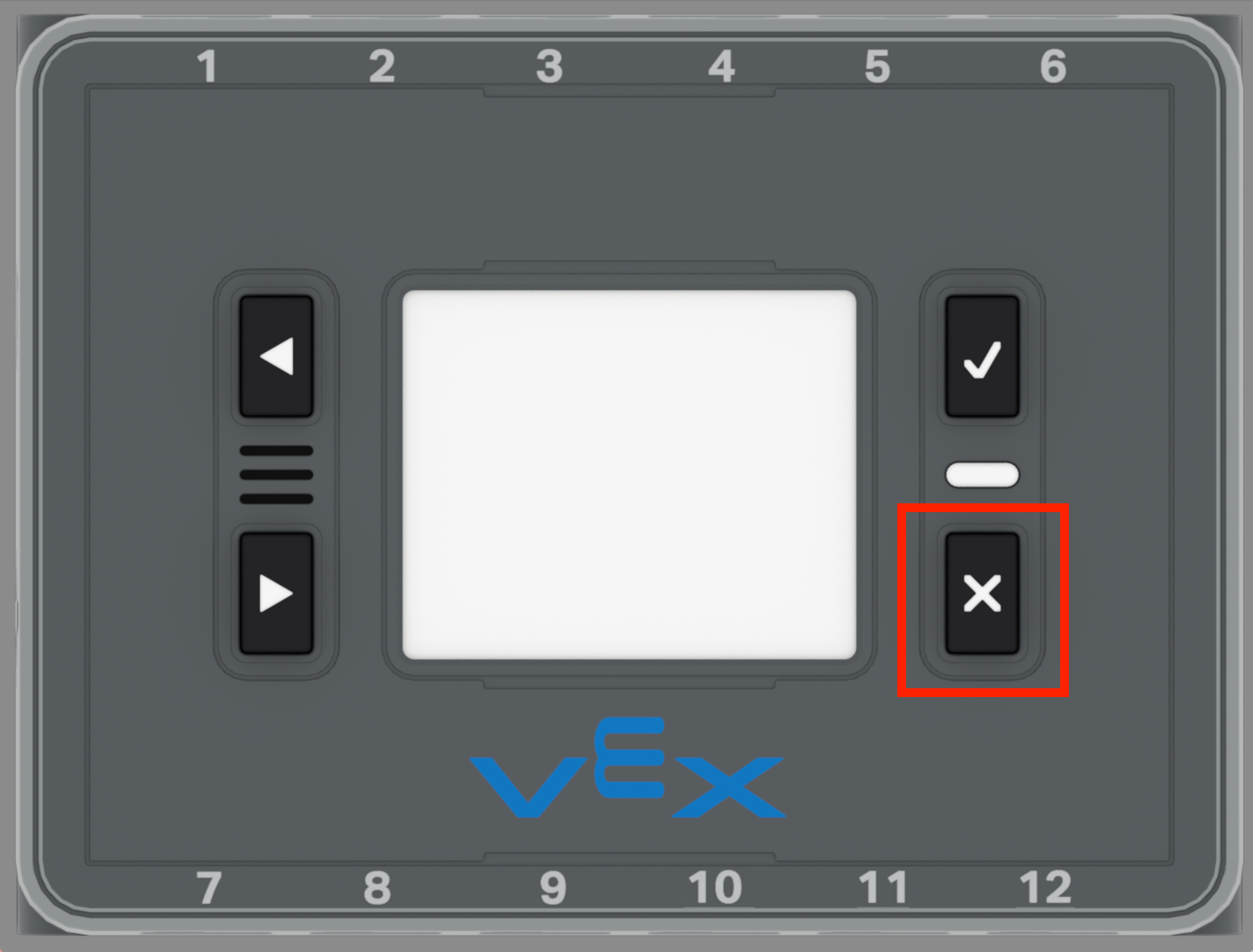

Brain sen X-painike korostettuna.

X-painike

X-painiketta käytetään aivojen sammuttamiseen. Sitä käytetään myös "palaa"-painikkeena palataksesi edellisiin näyttöihin.

Aivot vasen ja oikea painikkeet korostettuina.

Vasen ja oikea painike

Vasenta ja oikeaa painiketta käytetään navigointiin Brain-näytön eri vaihtoehtojen välillä.

Aloitusnäyttö

Aivot ovat päällä, merkkivalo hehkuu vihreänä ja näytössä näkyy aloitusvalikko.

Kun Brain kytketään päälle Check-painikkeella, aloitusnäyttö tulee näkyviin ja vihreä merkkivalo palaa vihreänä.

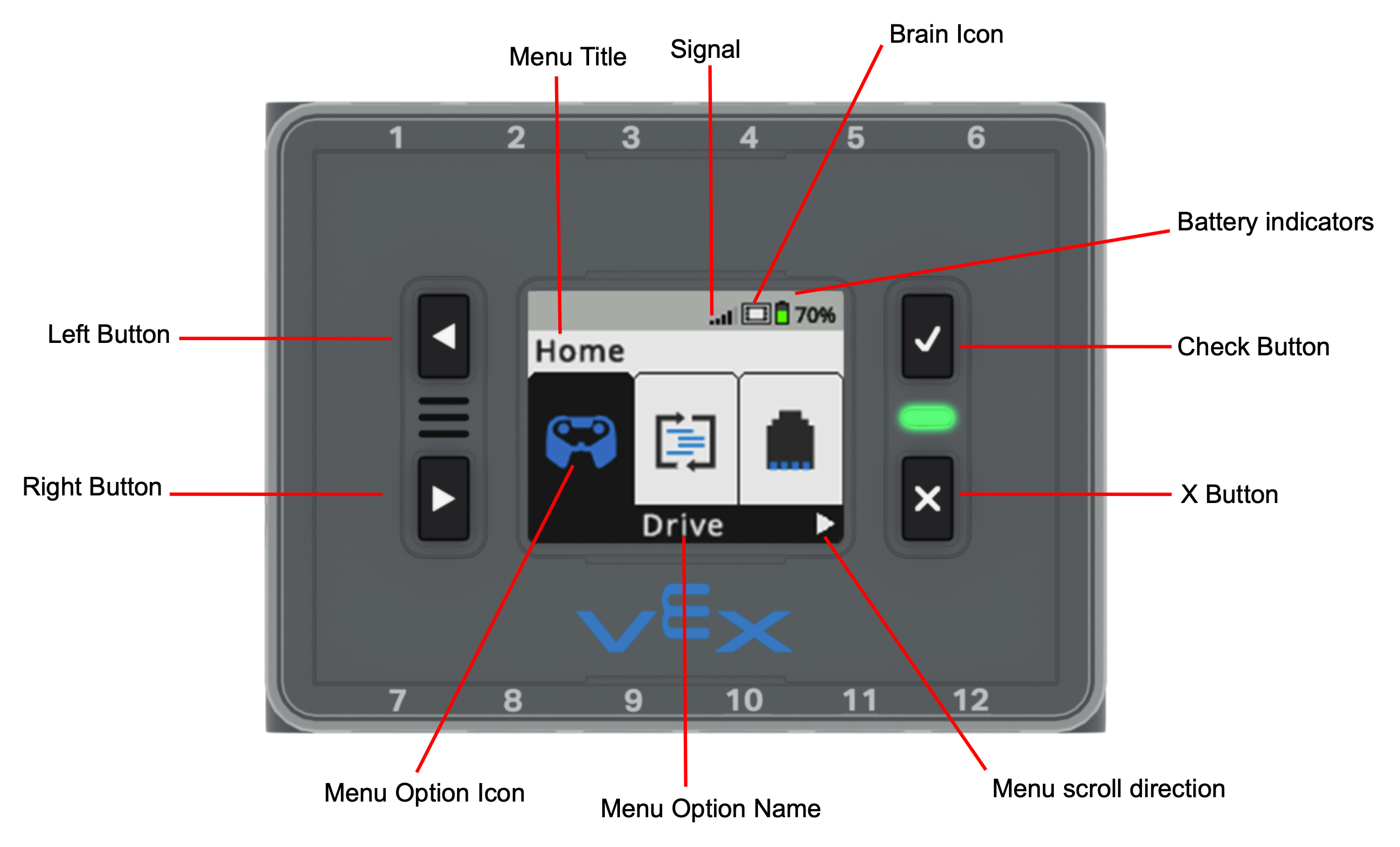

Aivojen näyttö ja painikkeet näytetään niiden ominaisuuksilla merkittyinä. Painikkeet on merkitty vasen painike, oikea painike, tarkistuspainike ja X-painike. Sana Koti on nimetty valikon otsikoksi. Signaalin, aivojen ja akun ilmaisimet ovat oikeassa yläkulmassa. Alla Drive-vaihtoehdon kuvake on merkitty valikkovaihtoehtokuvakkeeksi. Lopuksi valikkovaihtoehdon nimi ja valikon vierityssuuntaa osoittava nuoli ovat näytön alareunassa.

Vasemmalla on esimerkki Brain-näytöstä, kun se on päällä, ja jokainen elementti on merkitty viitteeksi.
