Tärkeä huolenaihe VEX-pneumaattisen järjestelmän kanssa työskennellessä on ilmavuoto. Mahdolliset ilmavuodot järjestelmässä vähentävät kokonaispainetta ja jaksojen määrää (pidentää/sisäänvetä), jolloin pneumaattinen järjestelmä pystyy toimimaan.
Säiliön liitosten vuotojen estäminen
Air Reservoir -liittimet koostuvat Schrader-rengaspumpun venttiilistä ja Reservoir-liittimestä

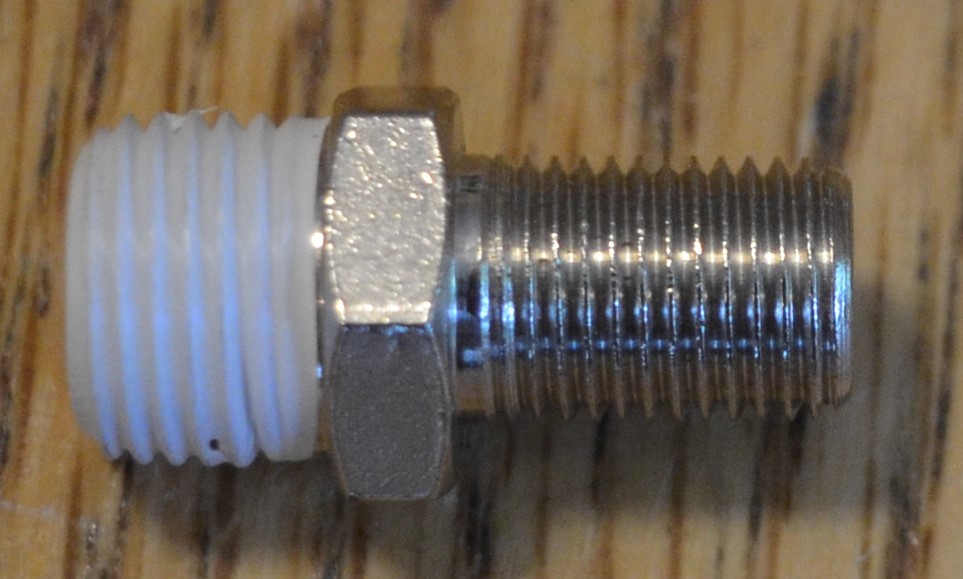

Reservoir-liittimen kierteet tulevat valmiiksi levitetyllä teflonilla vuodattoman tiivisteen luomiseksi.
Yksi kerros teflonteippiä voidaan kääriä Schrader-rengasliittimen kierteiden ympärille ennen sen ruuvaamista ilmasäiliön porttiin. Tämä auttaa tekemään ilmatiiviin tiivisteen.
Schrader-rengaspumpun liitin ja Reservoir-liitin voidaan ruuvata tiukasti ilmasäiliön päissä oleviin aukkoihin 7/16"-avaimella.
Sylinterien ja venttiilien liitosten vuotojen estäminen

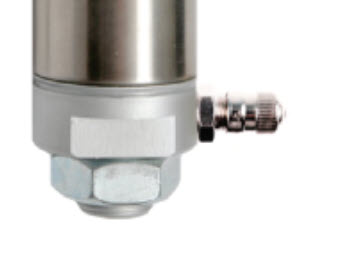

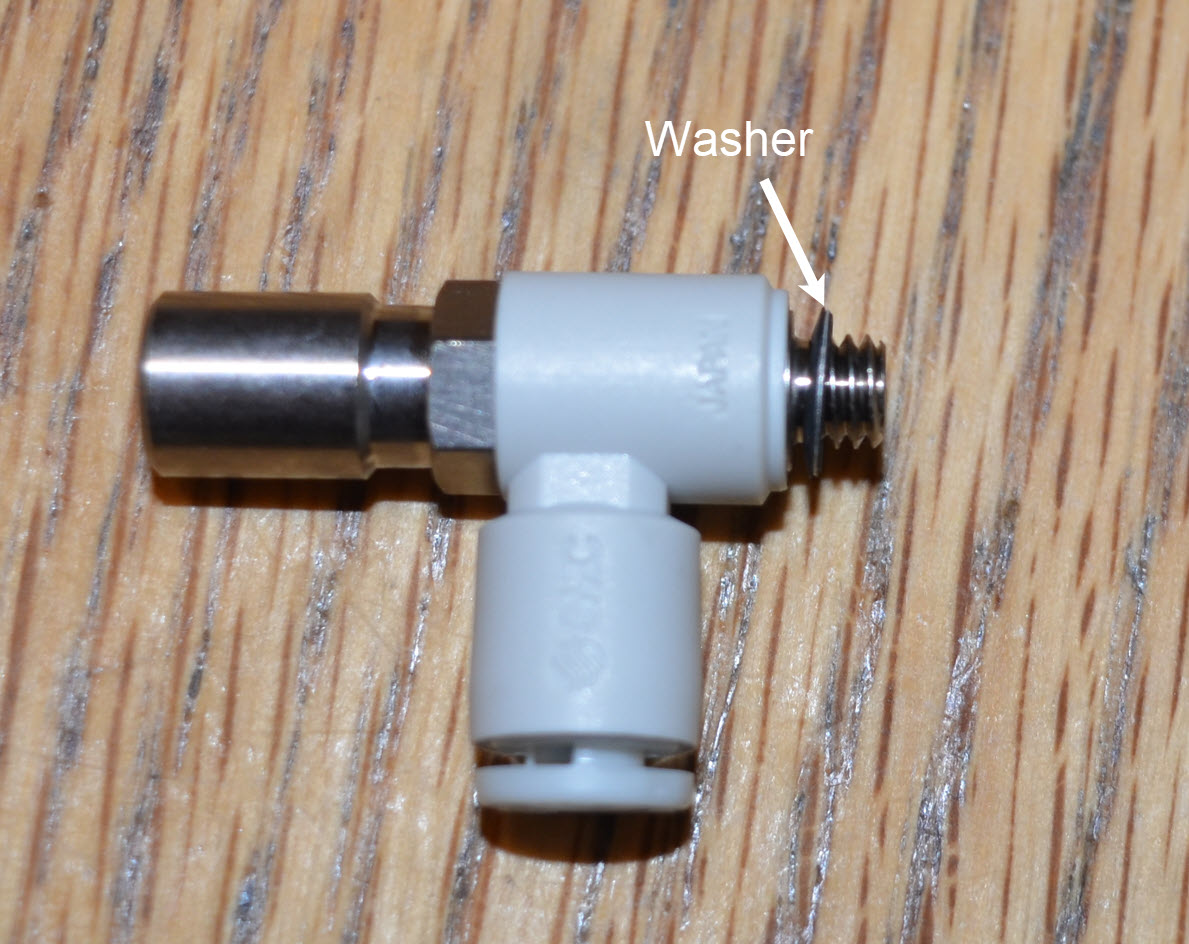

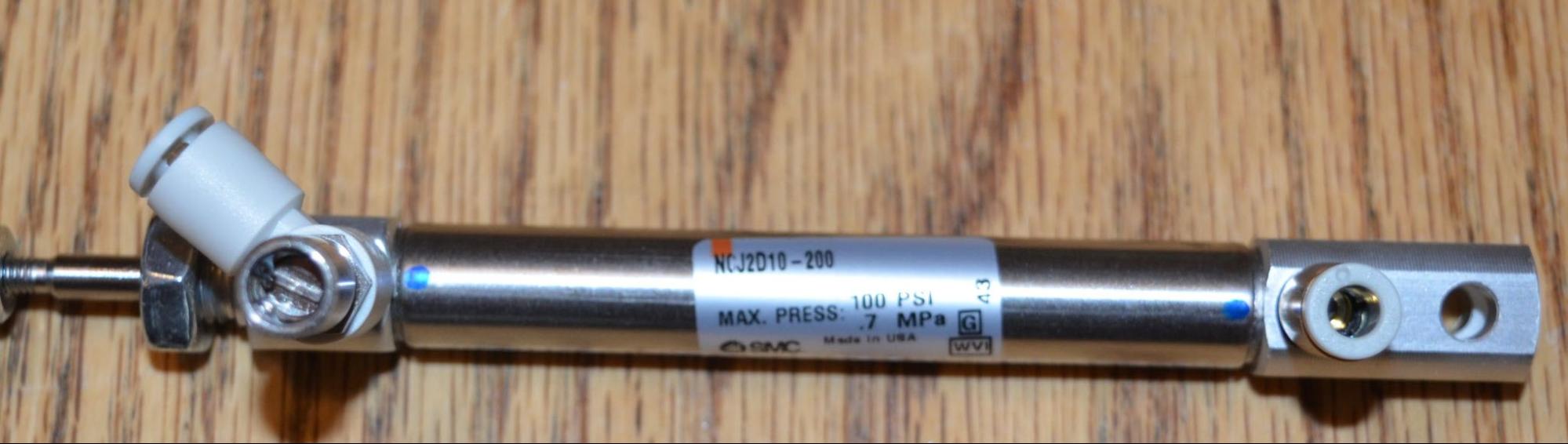

Pneumaattisten sylintereiden liittimet sisältävät sylinteriliittimet ja virtausmittarit.

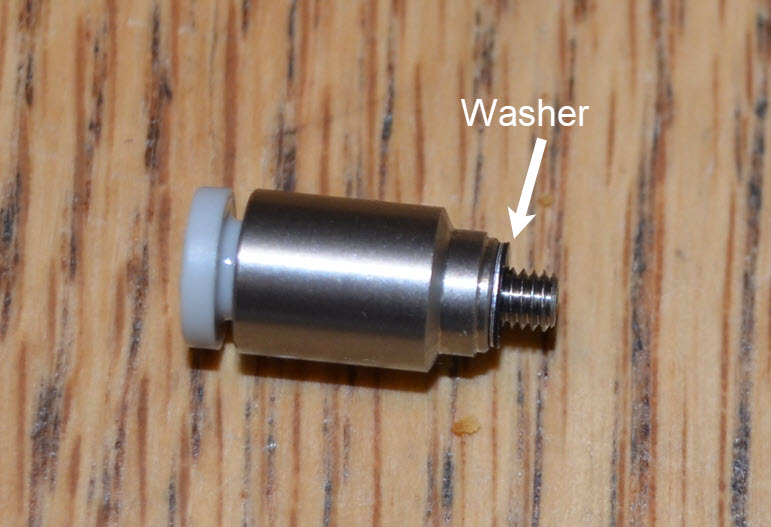

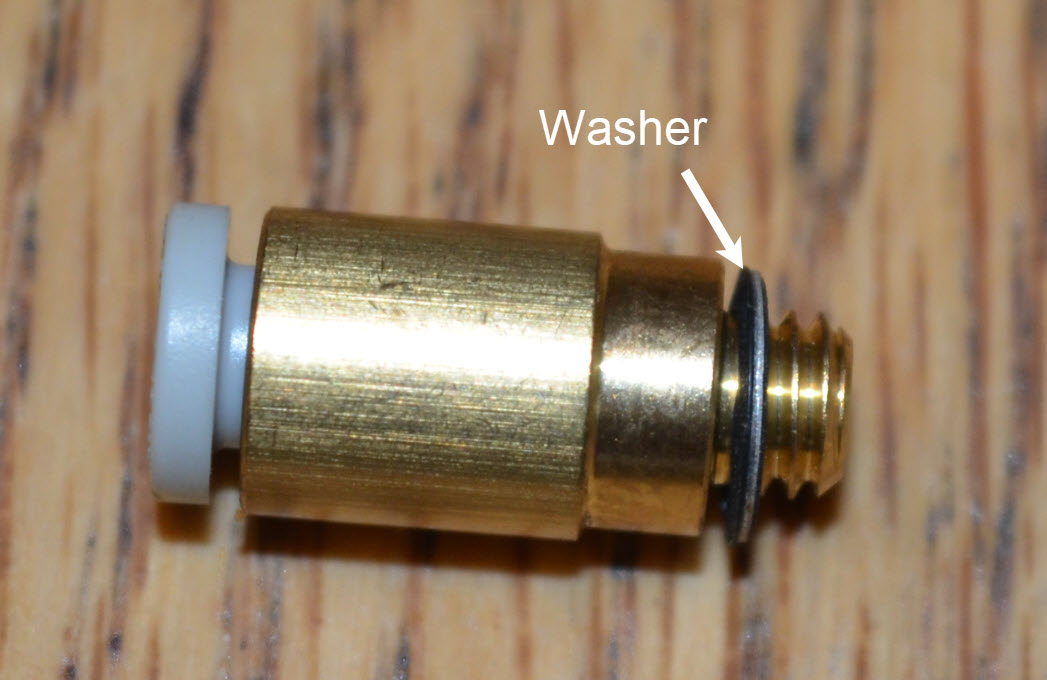

Näissä liittimissä on aluslevy, joka auttaa luomaan ilmatiiviin tiivisteen.
Käytä pieniä pihtejä ja kiristä liittimet varovasti noin ¼ kierrosta sormitiukkuuteen.

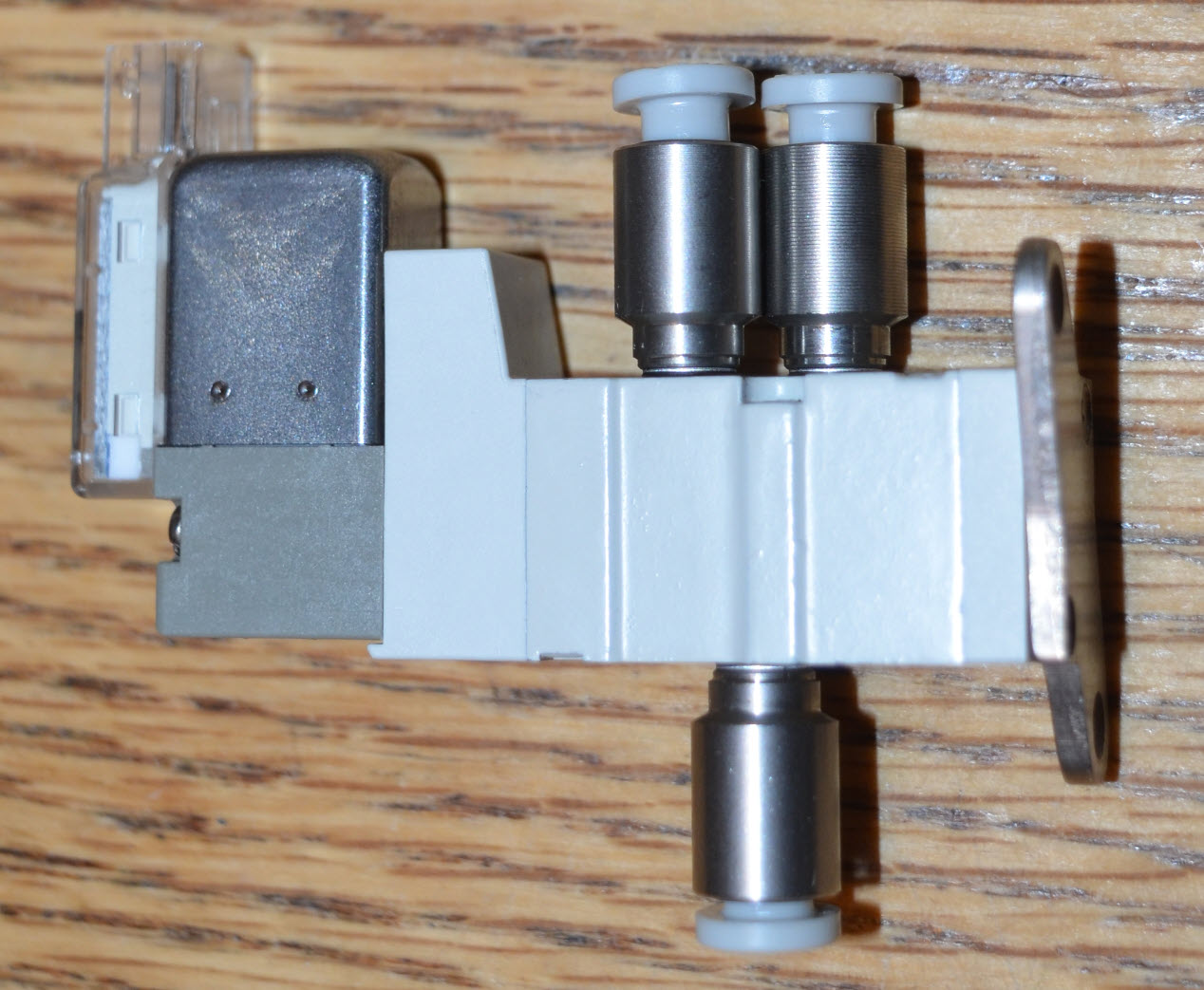

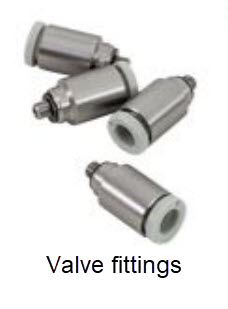

Pneumaattisissa solenoidiventtiileissä käytetään venttiililiittimiä.
Venttiililiittimissä on myös aluslevyt ilmatiiviin tiivisteen luomiseksi.
Nämä liittimet tulee myös kiristää ¼ kierrosta sormitiukkuuteen pienillä pihdeillä.
Pneumaattisten letkujen leikkaaminen, asettaminen ja irrottaminen
Pneumaattisten laitteiden liittämiseen käytettävä pneumaattinen letku voidaan leikata terävillä käyttösaksilla.

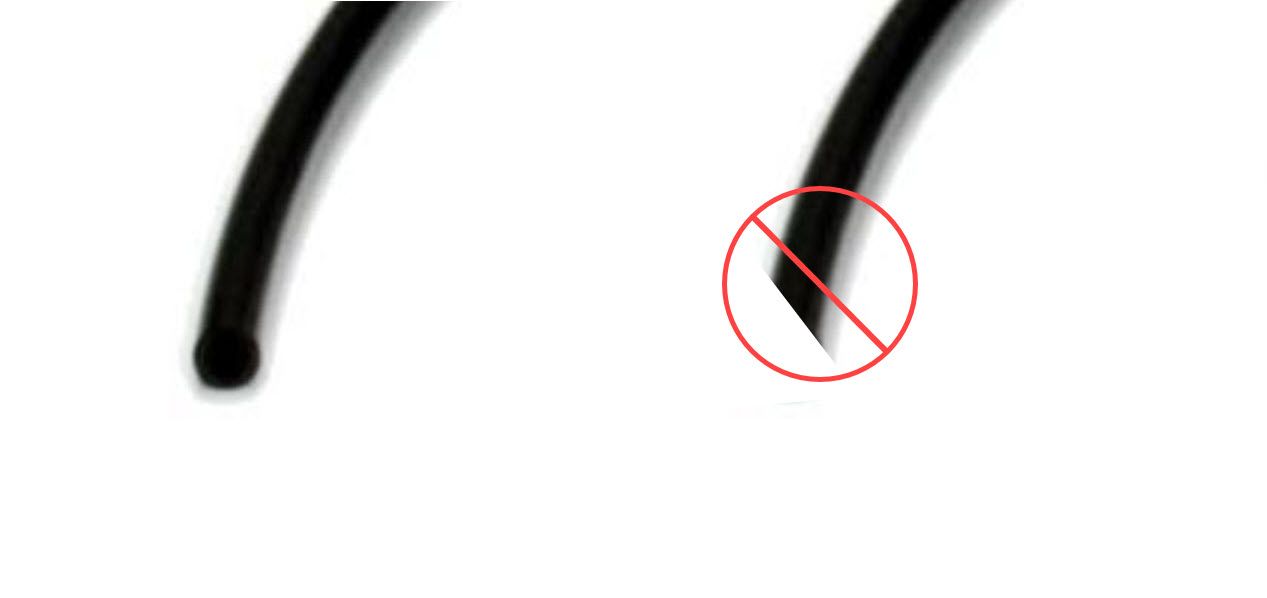

Ilmatiiviin tiivisteen luomiseksi varmista, että leikkaat suoraan letkun poikki ja muodosta neliömäinen pää. Älä leikkaa letkua vinosti.
Huomautus: Mitä pidempi letku on venttiilin ja pneumaattisen sylinterin välissä, sitä enemmän ilmanpainetta menetetään joka kerta kun sylinteri aktivoidaan.
Kaikki pneumaattiset letkuliittimet hyväksyvät letkun yksinkertaisesti työntämällä letkun liittimeen, kunnes se pysähtyy.
Varmista, että pneumaattinen letku on työnnetty kokonaan liittimeen. Siinä on kumirengastiiviste, jonka läpi letkun on mentävä ilmatiiviin tiivisteen luomiseksi.
Putken irrottamiseksi liittimen ulompaa kaulusta on työnnettävä sisään kohti liitintä ja sitten letku voidaan poistaa.
Testaus vuotojen varalta
Jos pneumaattinen järjestelmäsi ei pidä ilmanpainetta pitkään aikaan, järjestelmässä on ilmavuoto.

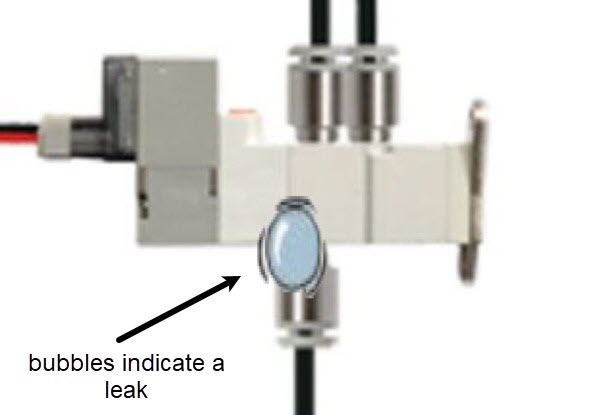

Yksi tapa tarkistaa ilmavuoto on levittää pieni määrä saippua- ja vesiliuosta kohtiin, joihin liittimet on liitetty. Jos johonkin näistä kohdista ilmaantuu kuplia, siellä on ilmavuoto ja liitin on kiristettävä.
Huomautus: Älä käytä saippua- ja vesiliuosta elektronisiin liitäntöihin.
