Moduuli on kiinnitettävä lisävaruste, jonka avulla VEX AIR -drone voi olla vuorovaikutuksessa fyysisten esineiden kanssa. Se kytketään dronin pohjassa olevaan moduuliporttiin ja sitä voidaan ohjata käyttämällä default_fly -projektia tai VEXcode AIRia.
Moduulien tyypit
Droonin kanssa voidaan käyttää kolmea moduulia:
- Magneettimoduuli — Magneetti magneettisten esineiden poimimiseen ja kantamiseen.
- Moottoroitu koukkumoduuli — Sähkökäyttöinen koukku, jota voidaan nostaa tai laskea lennon aikana.
- Passiivinen koukkumoduuli — Vapaasti roikkuva, virraton koukku.
Magneettimoduuli
Magneettimoduuli sisältää magneetin, joka voi poimia magnetoituja esineitä, ja mekanismin, joka voi irrottaa esineitä magneetista.

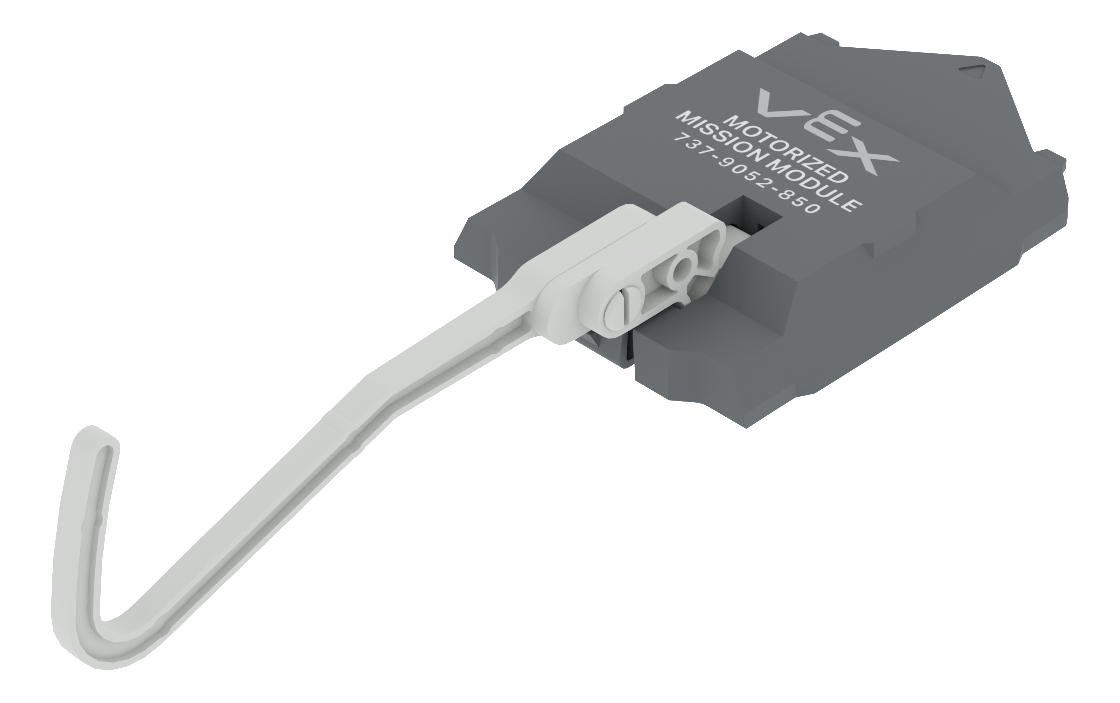

Moottoroitu koukkumoduuli
Moottoroidussa koukkumoduulissa on moottoriin kiinnitetty koukku, joten koukkua voidaan pitää lähellä dronin runkoa ja laskea tarvittaessa.
Kiinnitä koukku moottoroituun koukkumoduuliin kohdistamalla koukun suuret ja pienet tapit moduulin vastaaviin tapinreikiin. Paina niitä yhteen, kunnes ne napsahtavat paikoilleen.

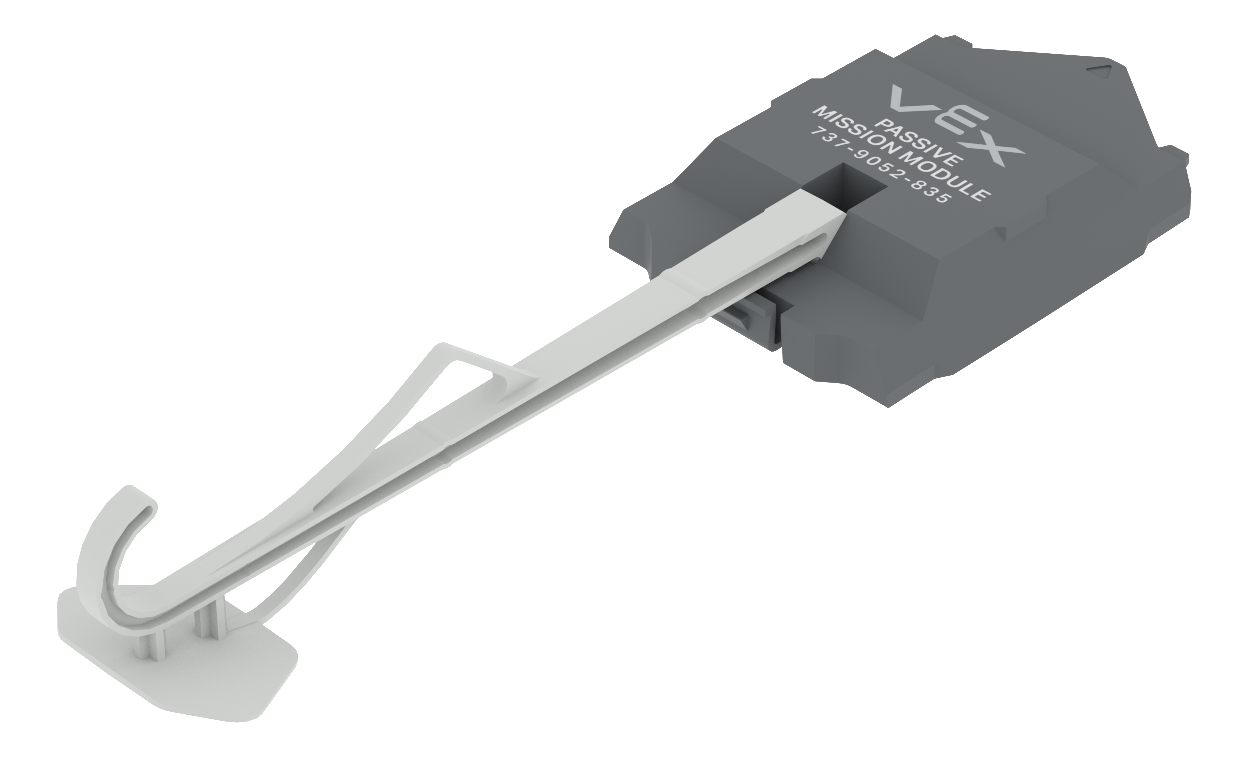

Passiivinen koukkumoduuli
Passiivinen koukkumoduuli on koukku, joka roikkuu vapaasti moduulista.

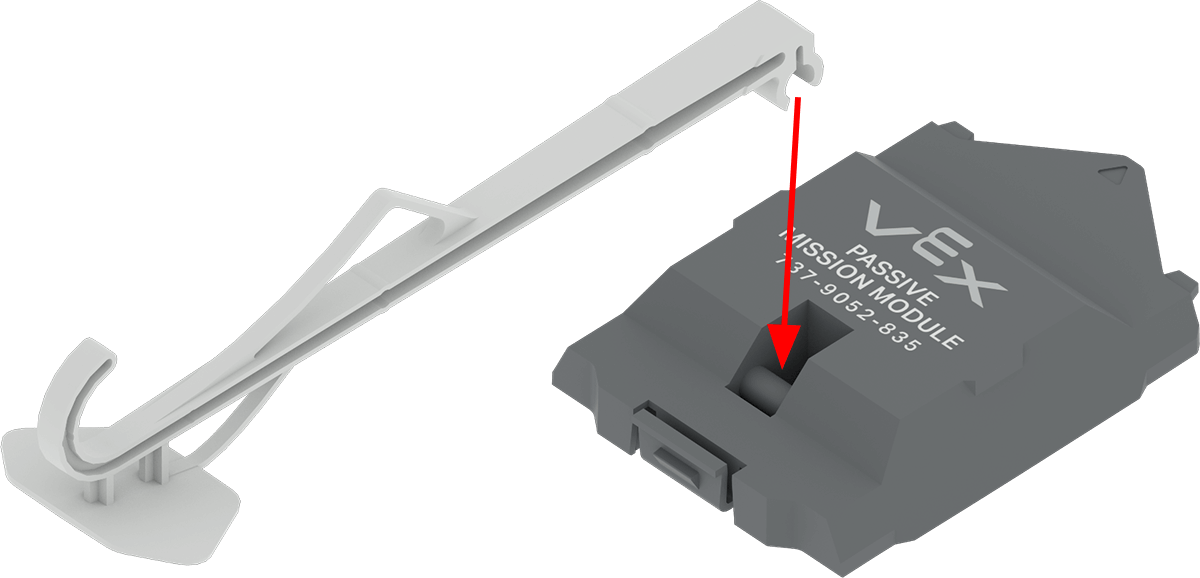

Kiinnitä koukku passiiviseen koukkumoduuliin kohdistamalla koukun pidike moduulin sisällä olevaan tankoon ja painamalla sitä kevyesti, kunnes se napsahtaa kiinni.
Moduulin kiinnittäminen drooniin
Kiinnitä moduuli kohdistamalla ensin moduulin nuoli dronin moduuliportin nuolen kanssa niin, että ne osoittavat toisiaan kohti. Työnnä seuraavaksi moduuli alas porttiin, kuten tässä animaatiossa on esitetty.
Moduulin poistaminen

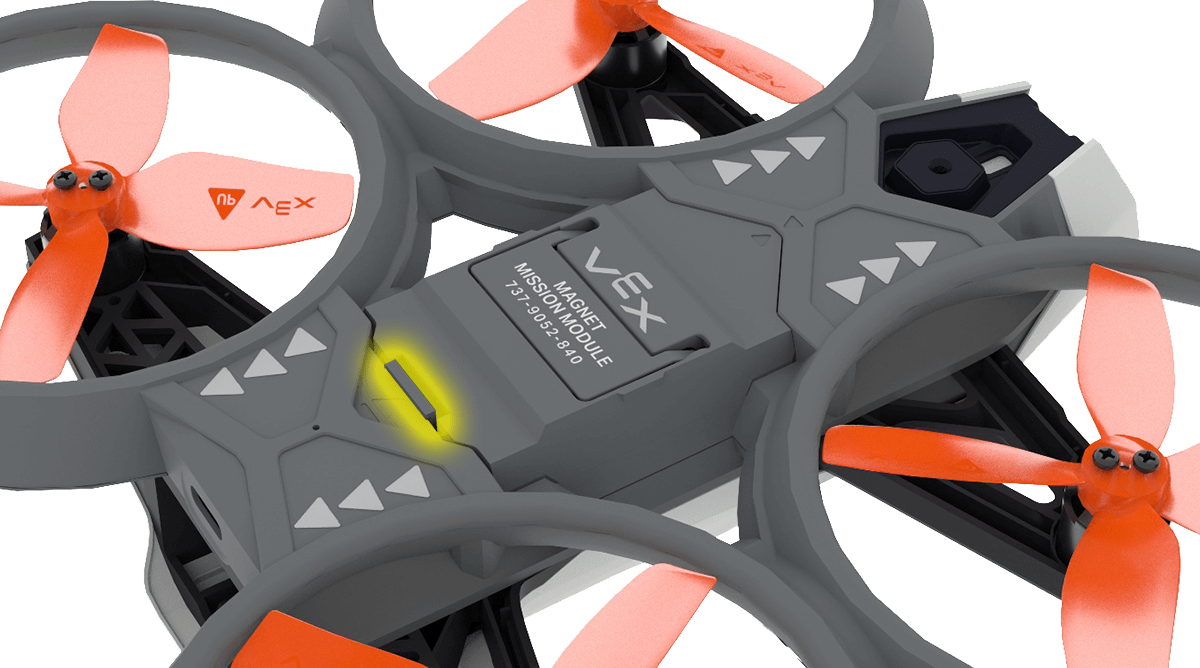

Irrota moduuli painamalla moduulin pohjassa olevaa pientä kielekettä alas, jotta se irtoaa portista.
Huomautus: Älä kierrä tai taivuta moduulia irrottaessasi sitä, sillä se voi vahingoittaa moduulia.
