Olipa kyseessä osien järjestäminen, rakennusohjeiden noudattaminen tai mukautetun suunnittelun rakentaminen, osan oikea tunnistaminen voi olla ratkaisevaa menestyksesi kannalta.
VEX IQ Parts Viivain on kätevä työkalu osien tunnistamiseen.
Huomautus: Kun tulostat .pdf-tiedoston, muista asettaa 100 % mittakaava.
Viivaimen käyttäminen osien tunnistamiseen
VEX IQ -osaviivainta voidaan käyttää osien tunnistamiseen järjestettäessä osia tai noudattamalla rakennusohjeita. Viivaimen mittakaava on 1:1, joten osat voidaan yksinkertaisesti sijoittaa viivaimen päälle.

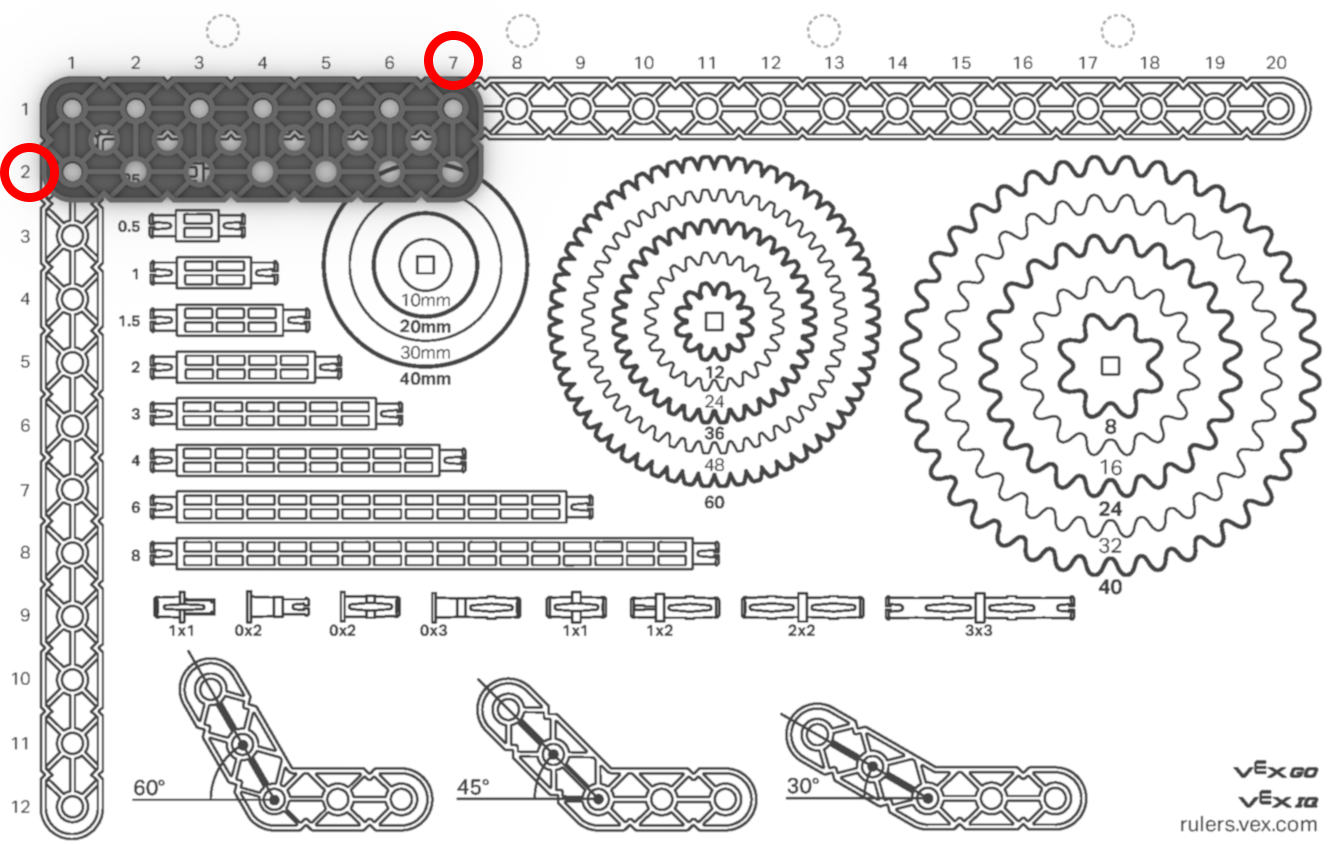

Palkkien ja levyjen mittaus. Esimerkkinä on 2x7 palkki.
- 2 tarkoittaa 2 jakoyksikön leveyttä.
- 7 tarkoittaa 7 pitch-yksikön pituutta.
Mittaustilanteet. Esitetty esimerkki on 4x Standoff.
Mittauspyörät. Esimerkkinä on 30 mm:n hihnapyörä.
Mittapyörät. Esimerkkinä on 12 hammaspyörä.
Mittapyörät. Esimerkkinä on 16 hammaspyörä.
Mittausnastat. Esitetty esimerkki on 1x1 Pin.
Mittaa erikoispalkit. Esitetty esimerkki on 30° kulmapalkki.
Viivaimen käyttäminen robottia koottaessa
VEX Plastic Parts -viivainta voidaan käyttää myös mittaustyökaluna osien ja etäisyyksien mittaamiseen. Tämä voi olla erittäin hyödyllistä suunniteltaessa ja koottaessa mukautettua robottia, jolla ei ole erityisiä ohjeita osien valinnasta.
Vinkki ja temppu: VEX Plastic Parts Rulerin .pdf voidaan tulostaa läpinäkyvälle muovikalvolle. Tämä mahdollistaa viivaimen asettamisen robotin päälle ja mittaukset voidaan tehdä mittaamalla viivaimen läpi.
Tässä on esimerkkejä viivaimen käytöstä mukautetun robotin kokoamisen aikana.
Palkkien välisen etäisyyden mittaaminen robotin rungossa. Tässä esimerkissä näkyy robotin rungon säteiden välinen etäisyys, jonka pituus on 11 tai 5,5 tuumaa.
Pituuden käyttäminen akselin pituuden mittaamiseen. Tässä esimerkissä on 8-jakoinen akseli.
Tuumat/millimetrit mittaamaan akselin pituutta. Tässä esimerkissä on 4 tuuman akseli (4 tuumaa/102 millimetriä).
Ketjun lenkkien lukumäärän mittaaminen ketju/ketjupyöräjärjestelmässä.
