V5-ohjaimen ymmärtäminen – VEX kirjasto

V5-ohjain sisältää kaksi analogista ohjaussauvaa ja 12 painiketta tutuksi videopelityyliseksi muotoiluksi monipuoliseen ohjaimien ohjaukseen.

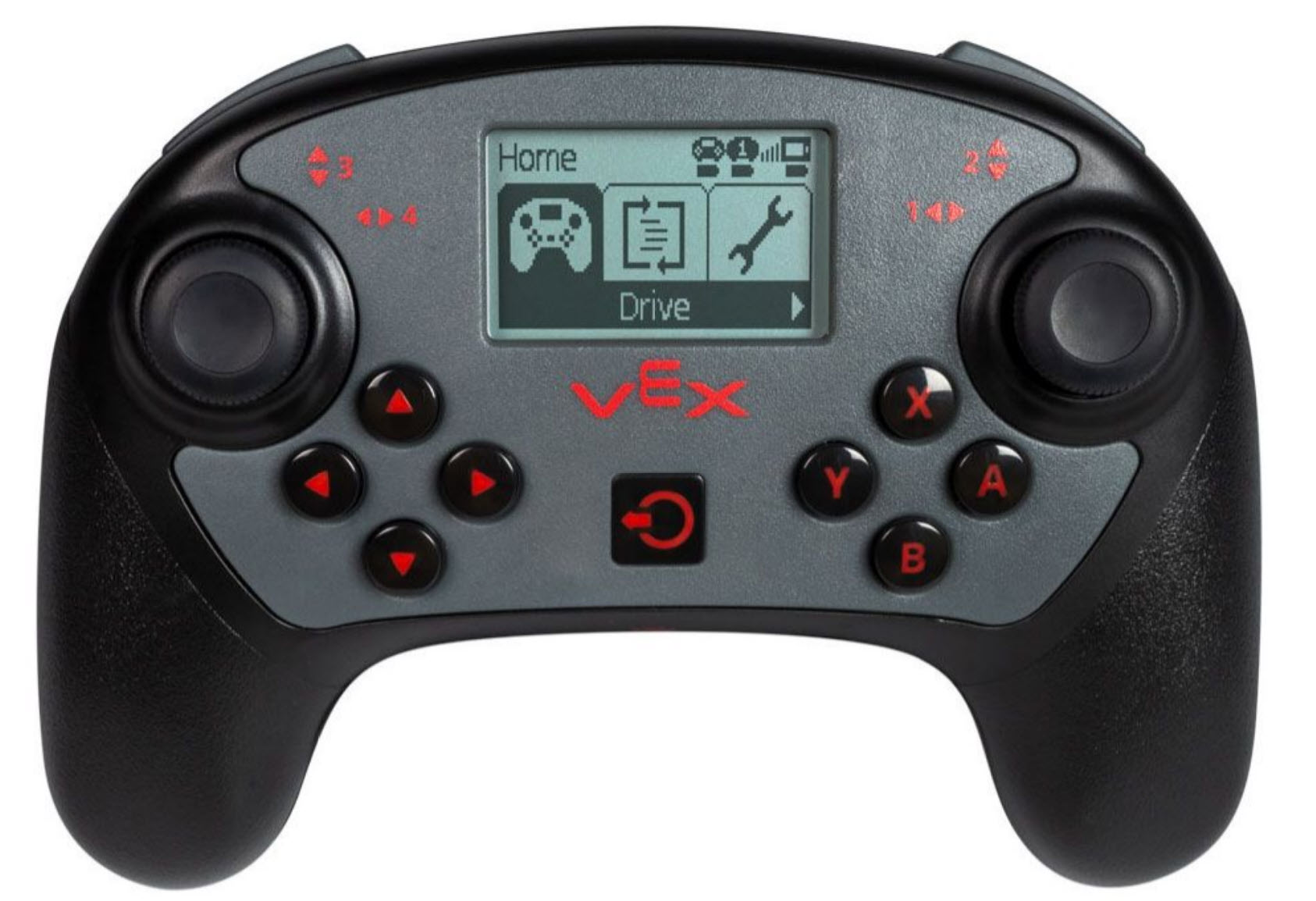

Käyttäjän näkymä V5-ohjaimesta, jossa näkyvät sen LCD-näyttö, kaksi analogista joystickia ja 12 painiketta. Ohjaimen pääpuolella joystickien lähellä on kahdeksan pyöreää painiketta kahdessa neljän painikkeen ryhmässä ja etupuolella neljä olkapainiketta.

Ohjaimessa on ohjelmoitava haptinen palaute ja sisäänrakennettu VEXnet 3.0 -radio ja Bluetooth® langatonta viestintää varten V5 Brainin kanssa V5 Robot Radion avulla.

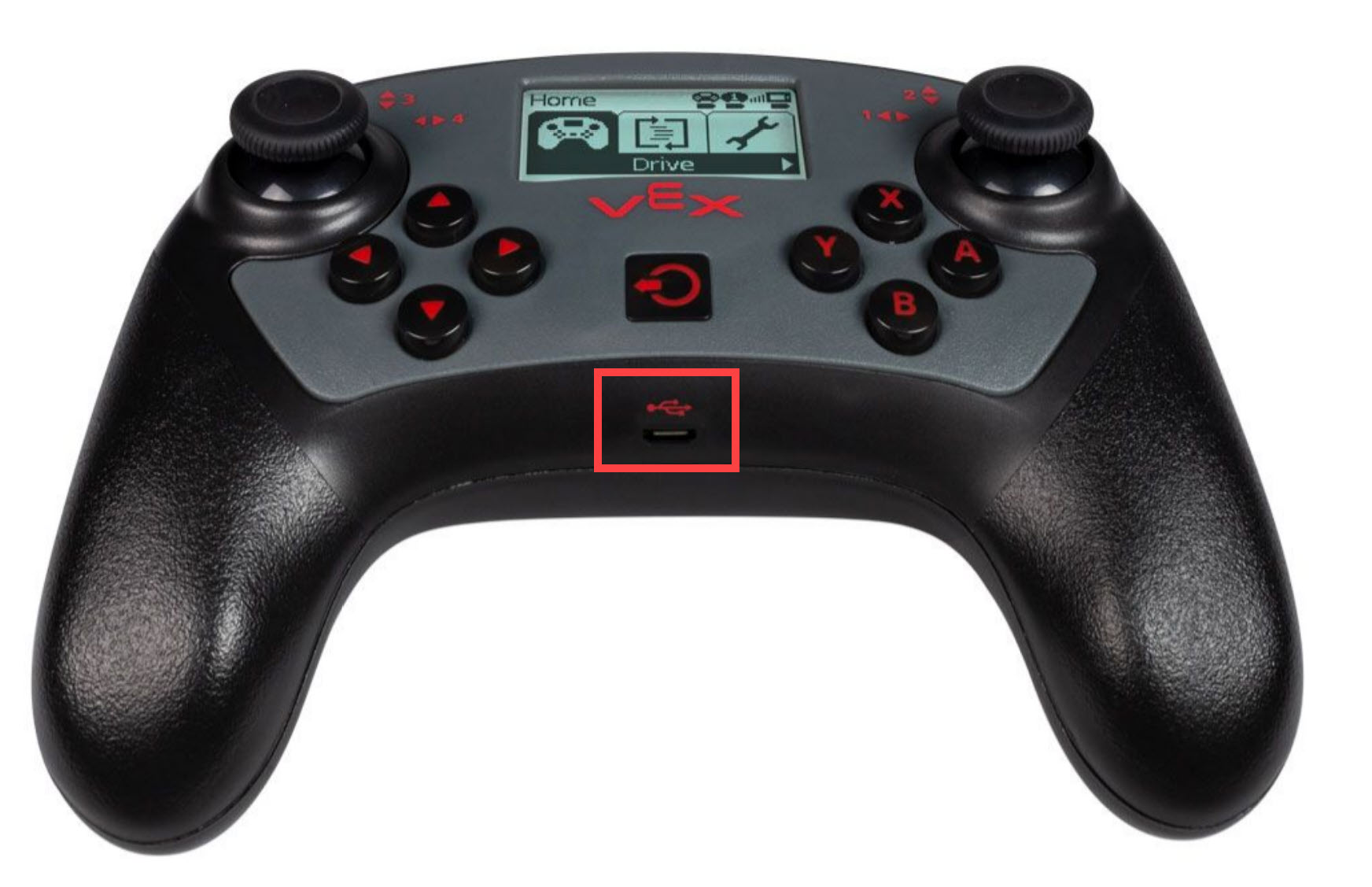

V5-ohjain, jonka mini-USB-portti on korostettu. Tätä porttia käytetään lataamiseen ja langattomaan ohjelmointiin V5-robotin aivoilla.

Ladattava integroitu 3,7 V Li-ion akku varmistaa riittävän latauksen, jotta pääset useiden luokkajaksojen tai koko päivän kilpailuun.

Akku ladataan kätevästi mini-USB-liittimen kautta, joka mahdollistaa myös langattoman ohjelmoinnin ja virheenkorjauksen V5 Robot Brainilla

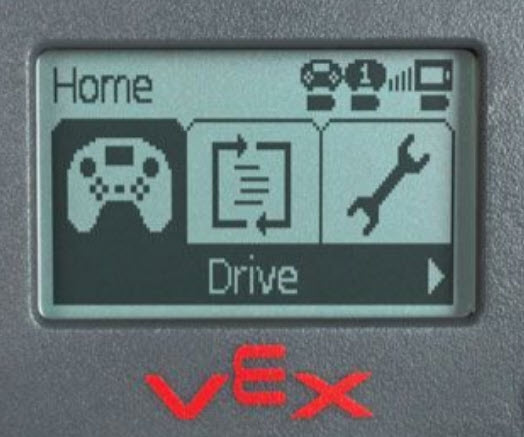

Lähikuva V5-ohjaimen LCD-näytöstä, jonka avulla V5-robotin aivoja voidaan ohjata ja projekteja käynnistää itse ohjaimesta. Näytöllä näkyy aloitusvalikko, ja sen yläpuolella on kuvakkeita, jotka osoittavat ohjaimen yhteystilan.

Ohjaimen LCD-näyttö (taustavalolla valkoisella ja punaisella LEDillä) mahdollistaa reaaliaikaisen tiedon ja sitä voidaan mukauttaa VEXcode-koodilla.

Sen avulla voit myös käynnistää ja pysäyttää ohjelmia ohjaimesta.

Lisäksi voit käyttää kilpailuharjoitustilaa synkronoidaksesi muiden robottien kanssa ja ajaaksesi harjoitusotteluita.

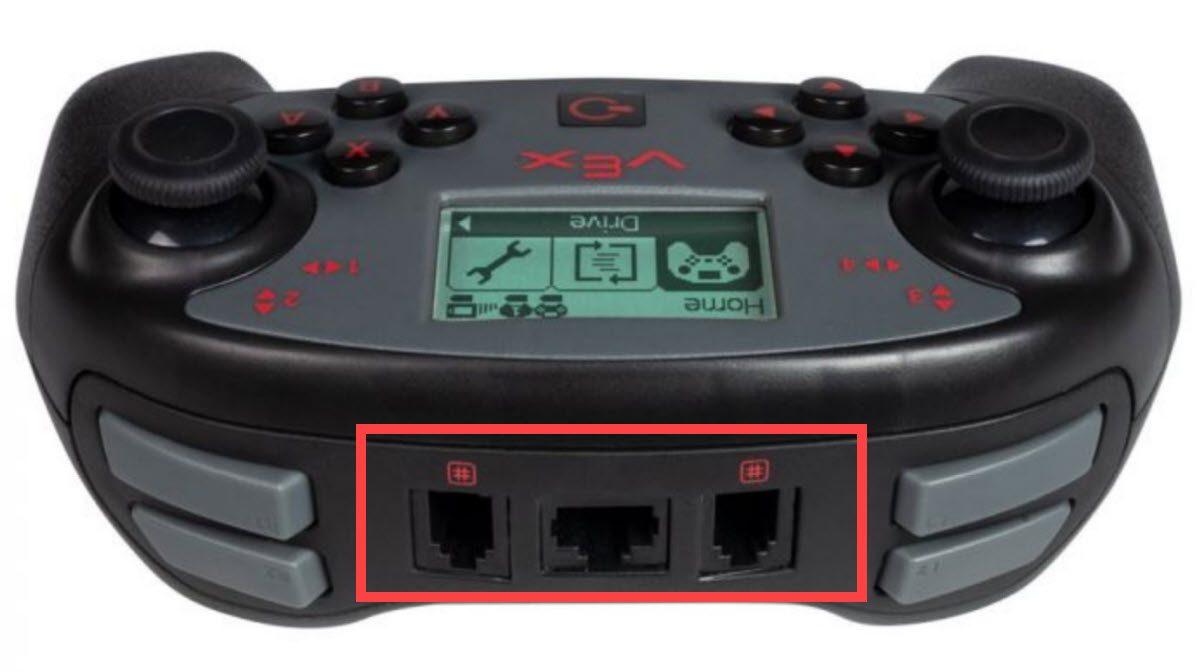

V5-ohjaimen etupuoli, jossa kaksi Smart Portia ja yksi Competition Port korostettuna ohjaimen olkapainikkeiden välissä.

V5-ohjaimessasi on kaksi älykästä porttia, jotka sijaitsevat kätevästi edessä, joita voidaan käyttää V5-ohjaimen synkronointiin V5 Robot Brainin kanssa ja joita voidaan käyttää myös laiteohjelmistopäivitysten suorittamiseen.

Niitä voidaan käyttää myös yhdistämään kumppanin V5-ohjain ja kaksinkertaistamaan käytettävissä olevat ohjattavat robottitoiminnot.

Edessä on kilpailuportti, joka mahdollistaa yhteyden VEX Robotics Competitionin kenttäohjaimeen.

V5-ohjaimen tekniset tiedot

	V5-langattoman ohjaimen tekniset tiedot
Käyttöliittymä	Sisäänrakennettu yksivärinen LCD-näyttö 128 x 64 pikseliä Taustavalo valkoisilla tai punaisilla LED-valoilla
Käyttöliittymän ominaisuudet	Ohjelmien valinta, käynnistäminen ja pysäyttäminen Robotin, ohjaimen ja partnerin akun varaustaso Radiolinkin tyyppi ja signaalin voimakkuus Kilpailutilan ilmaisin Kielivalinta (10 vaihtoehtoa).
Käyttäjäpalaute	Jopa (3) riviä monikielistä tekstiä LCD-näyttöön Jopa (3) graafista widgetiä, joissa on (1) tekstirivi
Langaton	VEXnet 3.0 ja Bluetooth 4.2 Lataa ja debuggaa nopeudella 200 kbps
Analoginen akseli	2 ohjaussauvaa
Painikkeet	12
Lisäominaisuus	Haptinen tärinämoottori
Akun tyyppi	Litiumioniakku
Akun käyttöaika	8–10 tuntia
Akun latausaika	1 tunti
Automaattinen lepotila	Kyllä
Kumppaniportti	Kyllä
Kumppanin ohjaimen tyyppi	V5-ohjain
Paino	0,77 paunaa (350 g)
