V5 Workcell Kit -säilytys – lokero 1: STEM Labs -laitteisto

Tämä artikkeli kattaa V5 Workcell Kitin osat, jotka järjestetään Storage Bin 1:een.

Storage Bin 1:n järjestämisessä on kaksi osaa:

V5 Workcell Kit -säilytyslaatikon 1 tarjotin ylhäältä päin katsottuna.

Tarjotin

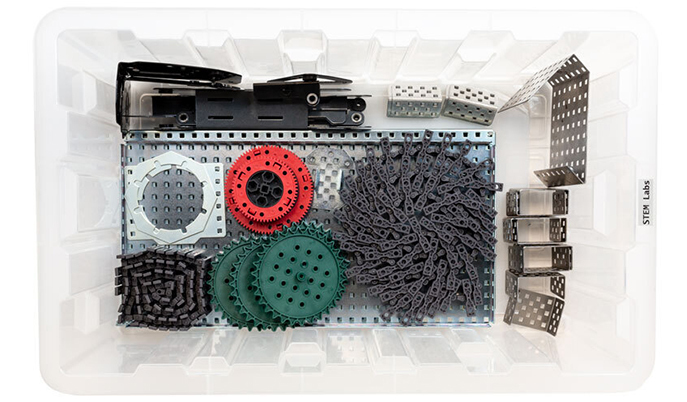

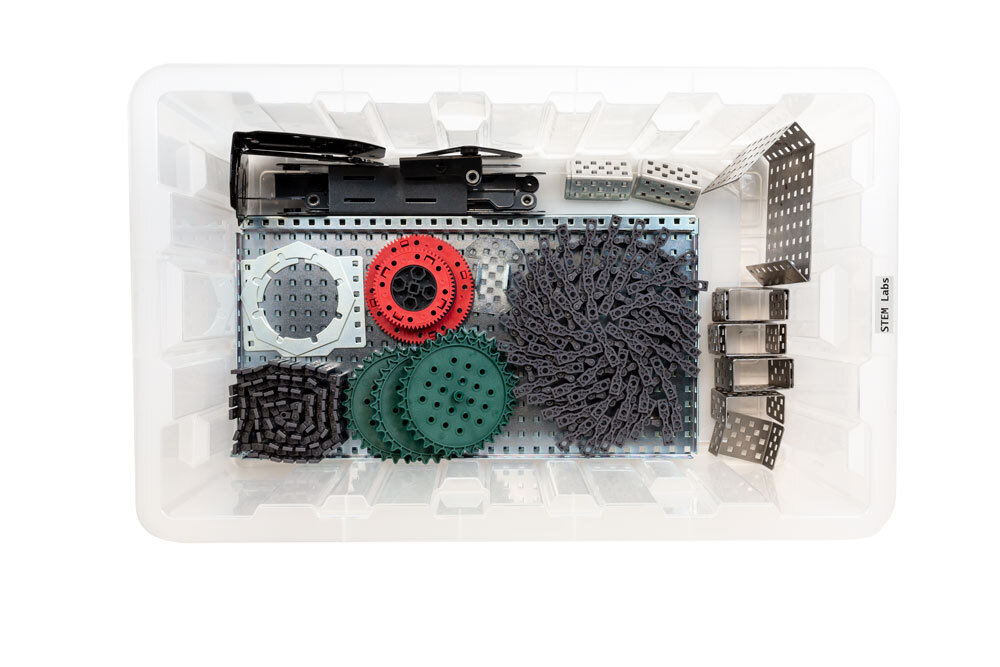

V5 Workcell Kitin säilytyslaatikon 1 pohja ylhäältä katsottuna.

Pohja

Tässä artikkelissa järjestetään jokainen pala laatikkoon 1 ja annetaan seuraavat tiedot taulukkomuodossa vasemmalta oikealle:

  • Osa: Tämä on osan nimi. Hyperlinkit tarjotaan varaosiin, jotka voidaan ostaa erikseen osoitteessa vexrobotics.com.
  • Kuva: Tämä on kuva osasta. Käytä tätä viitteenä, kun irrotat pakkauksestasi ja rakennat V5 Workcellia.
  • Osanumero: Jos osa toimitetaan suuremmassa sarjassa, pussissa tai laatikossa, toimitetaan sarjan, pussin tai laatikon osanumero ja yksittäisen osanumero. Nämä osanumerot voivat olla hyödyllisiä paketin purkamisessa ja V5 Workcellin rakentamisessa.
  • Määrä: Tämä on kunkin toimitetun osan määrä. Käytä tätä varmistaaksesi, että laatikon tai lokeron kussakin paikassa on oikea määrä osia pakkauksen purkamisen aikana.
  • Laukku Huomautuksia: Tässä sarakkeessa on tietoja siitä, kuinka kyseisen sarjan, pussin tai laatikon osa tai osat vastaanotetaan. Jos osat toimitetaan suuremmassa sarjassa, pussissa tai laatikossa, tarran kuva toimitetaan viitteeksi. Käytä näitä viitteenä, kun avaat paketin.
  • Sijainti: Tämä on kuva lokerosta tai alustasta, jossa on korostettu kohta, mihin osa tulee sijoittaa kyseisessä lokerossa tai alustassa. Nämä tiedot voivat olla hyödyllisiä myös V5 Workcellia rakennettaessa, jos tarvitaan muistutus osan sijainnista.
    • Hyödyllisiä vinkkejä: Nämä ovat Sijainti-sarakkeessa. Nämä vihjeet tarjoavat lisäkontekstia tai -tietoja pakkauksesta, tunnistenumeroista tai vinkkejä lisäorganisaatioon.

Säilytyslokero 1: Lokero

Osa Kuva Osanumero Määrä Laukku muistiinpanoja Sijainti

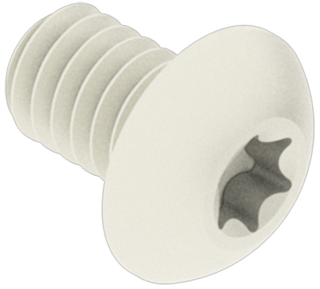

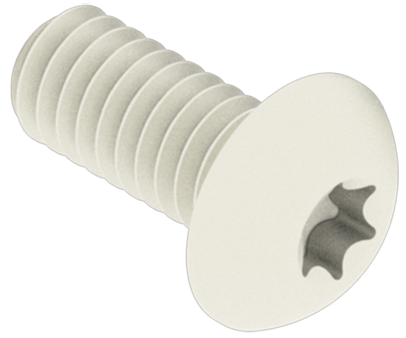

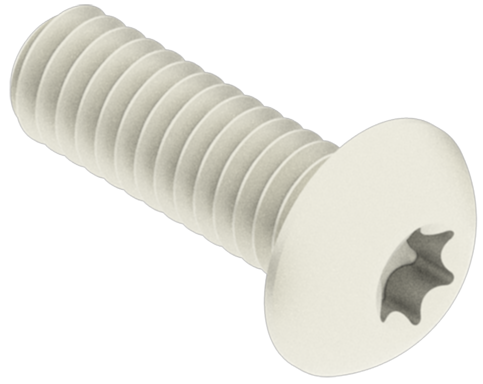

#8-32 x 1/4" tähtikäyttöruuvi #8-32 x 1/4 tuuman tähtipääruuvi. 276-4990-001 300 Toimitetaan 3 pussissa 100 kappaletta

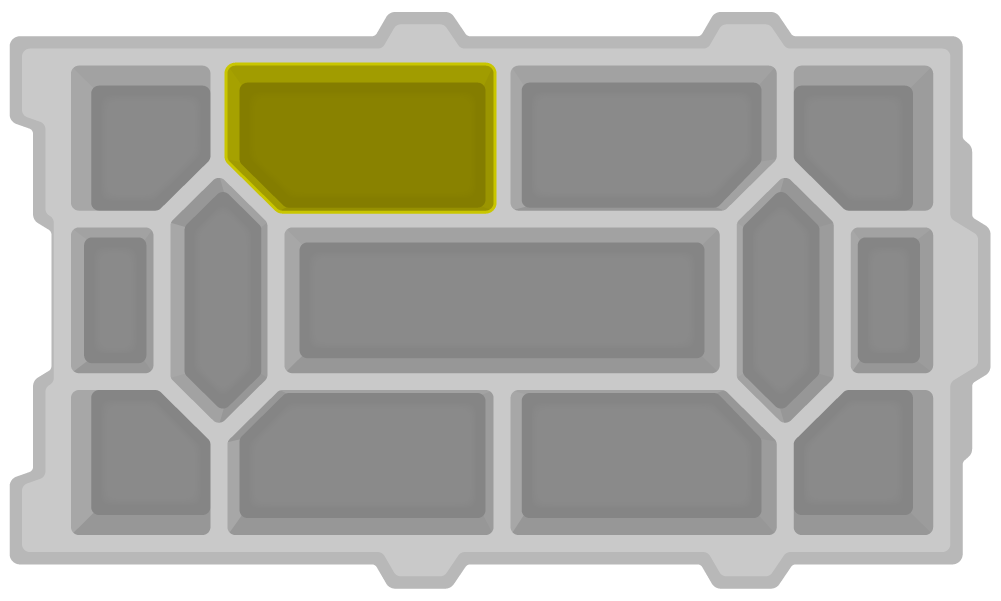

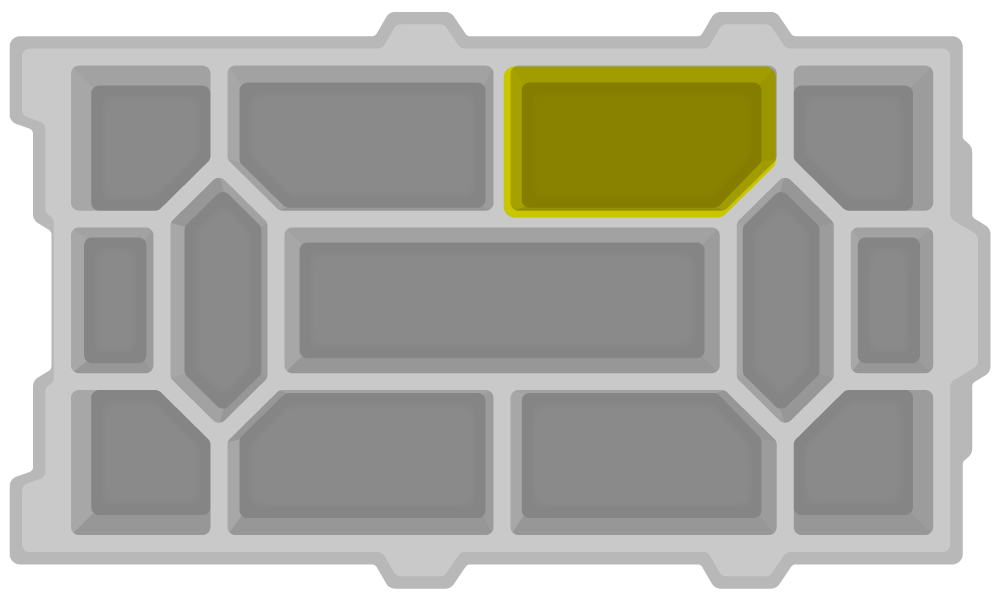

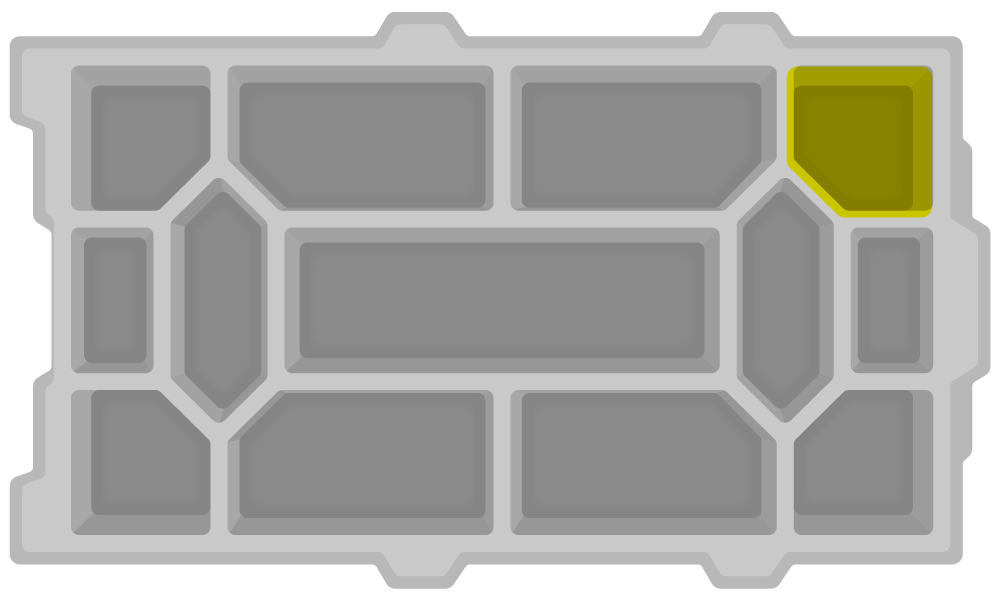

Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.

Hyödyllinen vinkki:

Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri ruuvikoot.
#8-32 x 3/8" tähtikäyttöruuvi #8-32 x 3/8 tuuman tähtipääruuvi. 276-4991-001 100 Toimitetaan 1 pussissa 100 kappaletta

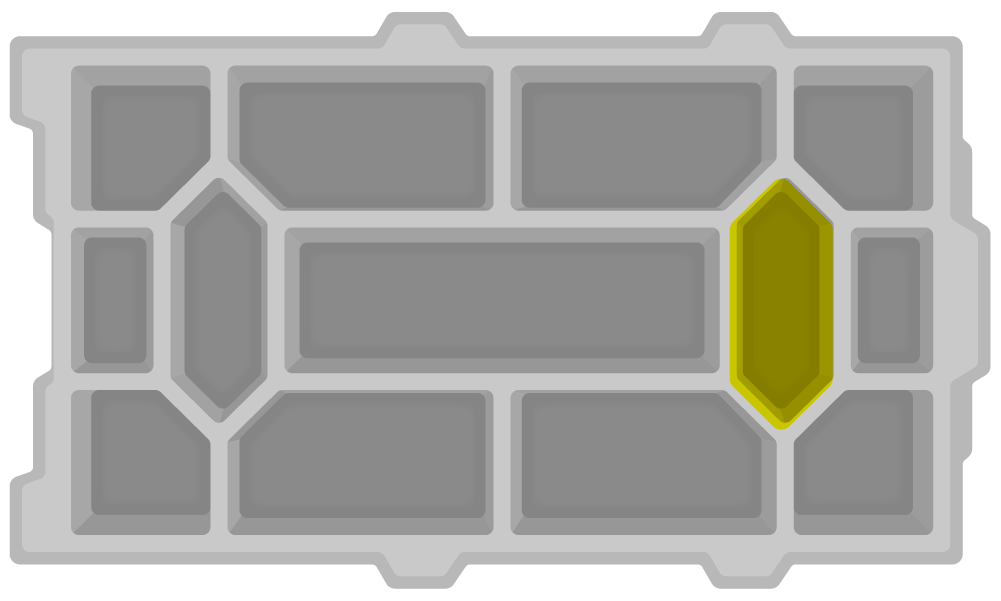

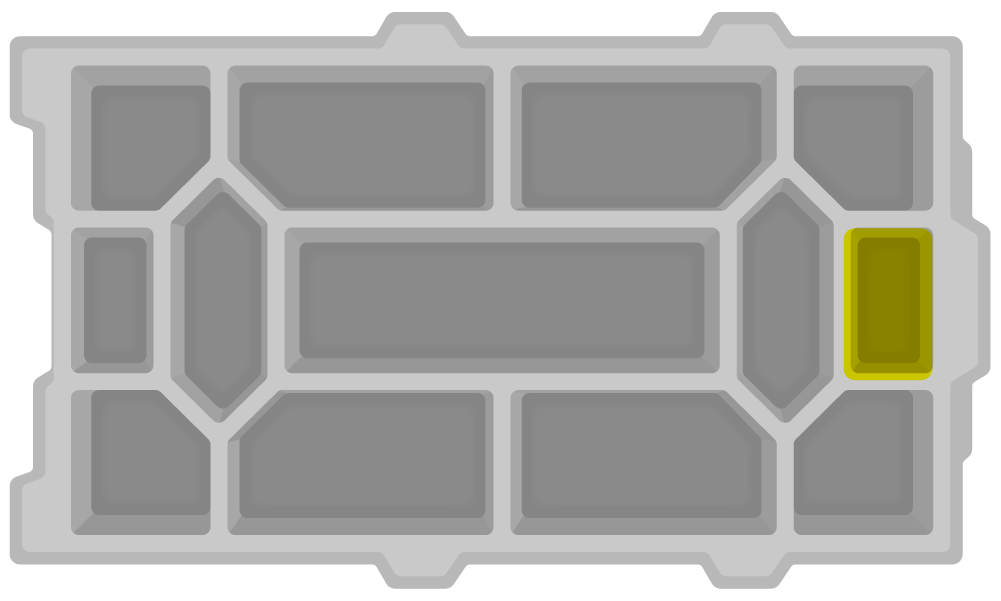

Tämän kappaleen sijainti on korostettu tarjottimen oikealla puolella.

Hyödyllinen vinkki:

Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri ruuvikoot.

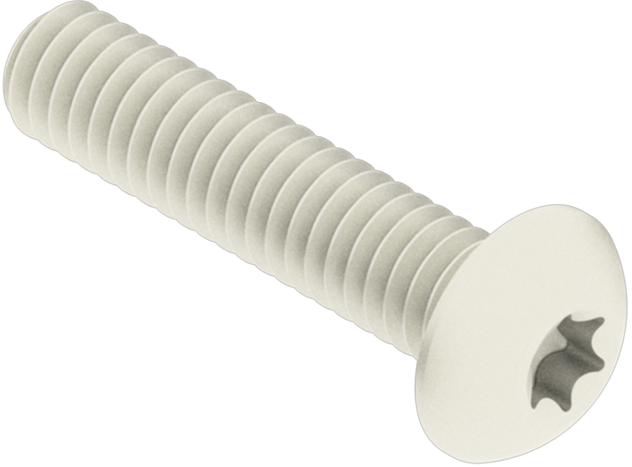

#8-32 x 1/2" tähtikäyttöruuvi #8-32 x 1/2 tuuman tähtipääruuvi. 276-4992-001 300 Toimitetaan 3 pussissa 100 kappaletta

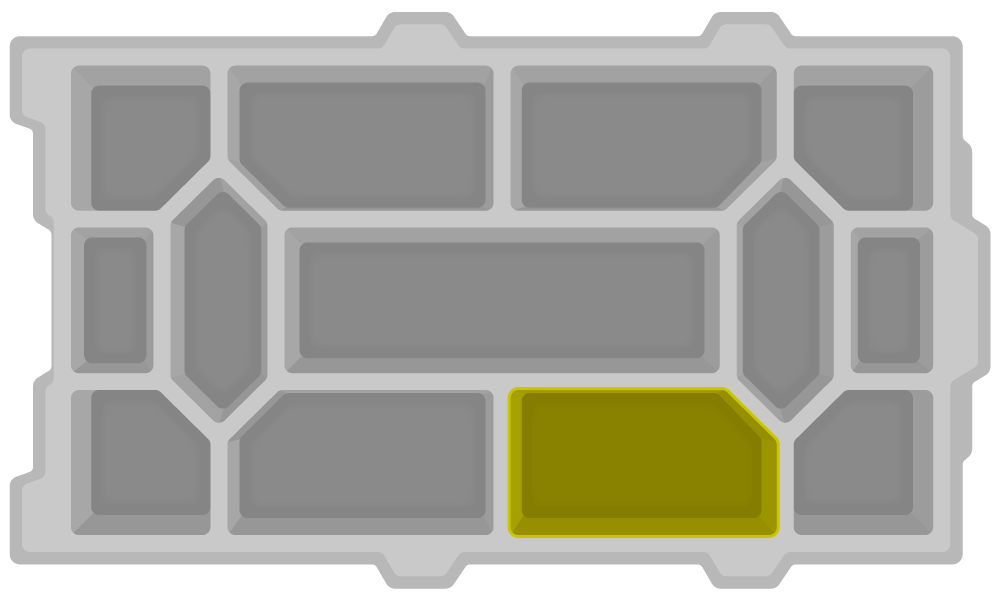

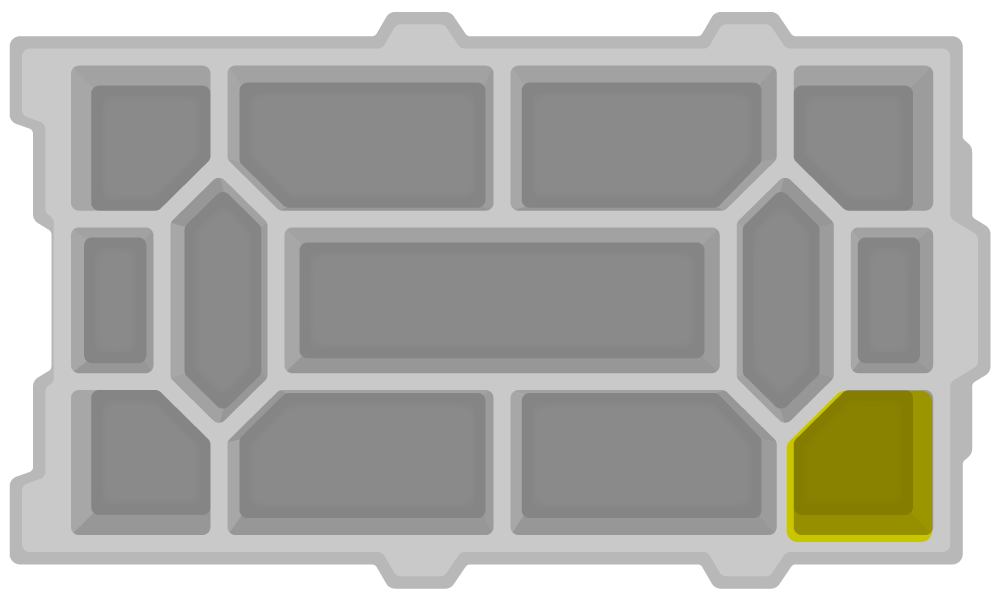

Tämän kappaleen sijainti on korostettu tarjottimen oikeassa alakulmassa.

Hyödyllinen vinkki:

Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri ruuvikoot.

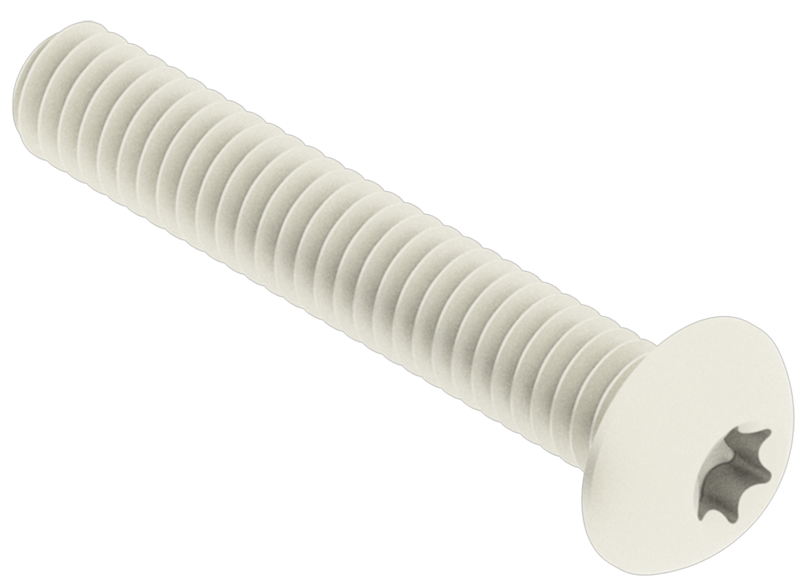

#8-32 x 3/4" tähtikäyttöruuvi #8-32 x 3/4 tuuman tähtipääruuvi. 276-4994-001 100 Toimitetaan 1 pussissa 100 kappaletta

Tämän kappaleen sijainti on korostettu tarjottimen oikealla puolella.

Hyödyllinen vinkki:

Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri ruuvikoot.
#8-32 x 1000" tähtikäyttöruuvi #8-32 x 1 tuuman tähtipääruuvi. 276-4996-001 100 Toimitetaan 1 pussissa 100 kappaletta

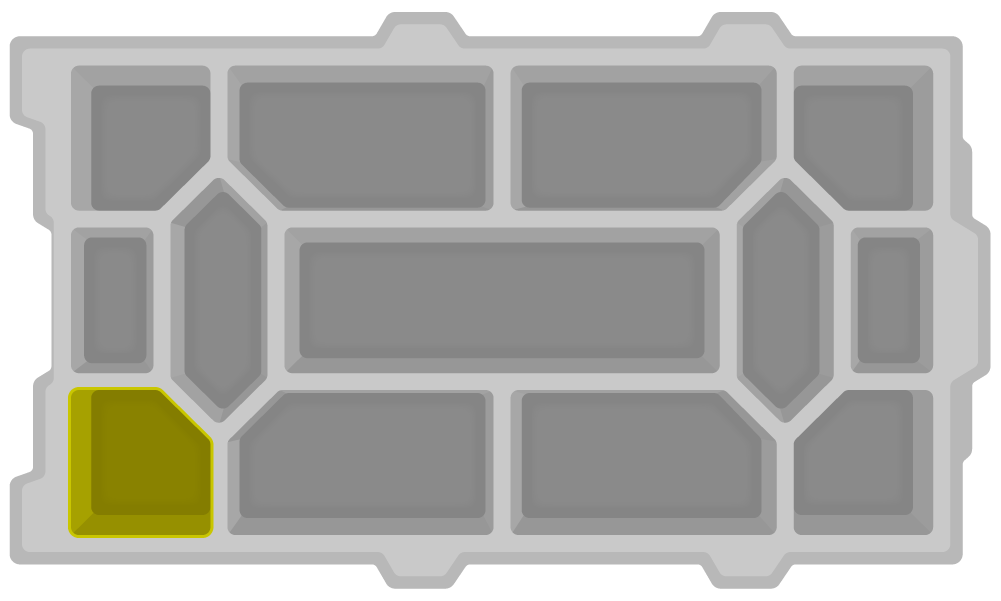

Tämän kappaleen sijainti on korostettu tarjottimen vasemmassa alakulmassa.

Hyödyllinen vinkki:

Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri ruuvikoot.

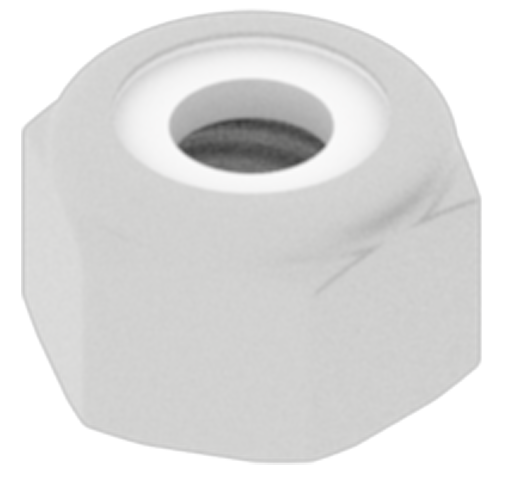

#8-32 Nylock-mutteri #8-32 Nylock-mutteri. 275-1027-001 400 Toimitetaan 4 pussissa 100 kappaletta Tämän kappaleen sijainti on korostettu tarjottimen alareunassa.

Hyödyllinen vinkki: Kun pudotat paloja lokeroon, säästä vetoketjulliset pussit. Näitä voidaan käyttää myöhemmin järjestämään osia, jotka tulevat eri pussiin.

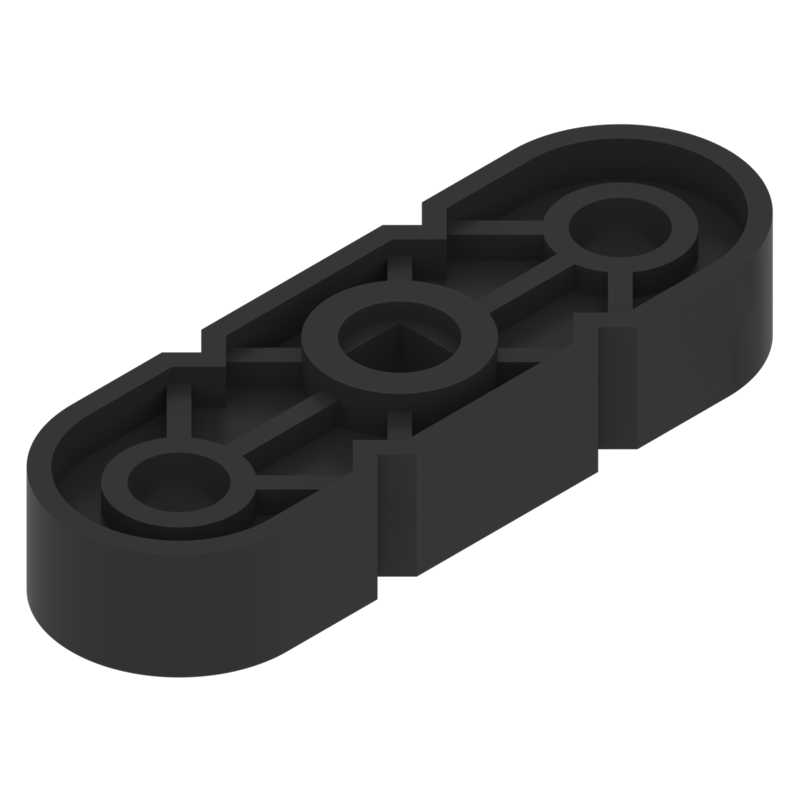

Litteä laakeri Litteä laakeri. 100 litteää laakeria tulee tähän pussiin:
276-6820-806

5 Litteälaakerit tulevat tähän pussiin:
276-6009-808

Yksittäinen osanumero:
276-1209-001		 105 Toimitetaan 5 pussissa, joissa on 20 kappaletta.

Viimeiset 5 kappaletta tulevat tähän pussiin: Laukun kuvake, joka sisältää kolmenlaisia ​​osia, mukaan lukien litteät laakerit. 		Tämän kappaleen sijainti on korostettu tarjottimen alareunassa.

Hyödyllinen vinkki: Kun pudotat paloja lokeroon, säästä vetoketjulliset pussit. Näitä voidaan käyttää myöhemmin järjestämään osia, jotka tulevat eri pussiin.

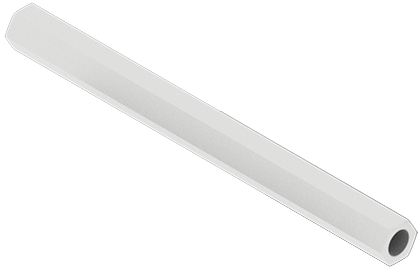

1/2" erottuva 1/2 tuuman välikappale. Tämä osa tulee Standoff-laukussa:
276-7472-802

Yksittäinen osanumero:
275-1014-001

 40 Nämä osat tulevat Standoff Bag -pussiin

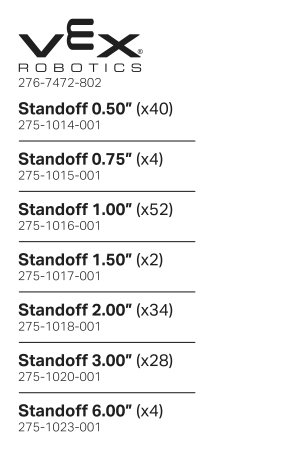

Osaluettelo laukusta, joka sisältää seitsemän eri pituista tukipalkkia.

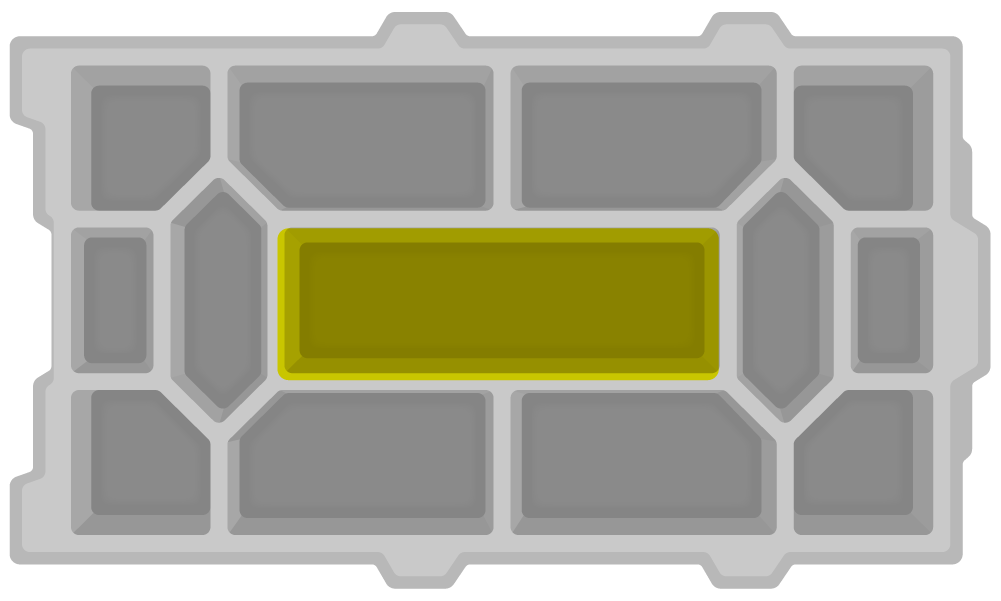

Tukipalojen sijainti on korostettu aivan tarjottimen keskellä.

Hyödyllinen vihje: Käytä ylimääräisiä vetoketjullisia laukkuja, jotka on avattava pakkauksen purkamisesta, sekä teippi ja tussi erottelemaan eristeet koon mukaan yksittäisissä pusseissa, jotta ne on helppo käyttää rakentamisen aikana. Laita välien koko ja yksittäinen osanumero jokaisen pussin ulkopuolelle.



Käytä VEX V5 metalliosien viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri koot.
3/4" erottuva 3/4 tuuman välikappale. Tämä osa tulee Standoff Bag:
276-7472-802

Yksittäinen osanumero:
275-1015-001		 4
1,00" erotus 1 tuuman välikappale. Tämä osa tulee Standoff-laukussa:
276-7472-802

Yksittäinen osanumero:
275-1016-001		 52
1,50" erottuva 1,5 tuuman tukikappale. Tämä osa tulee Standoff-laukussa:
276-7472-802

Yksittäinen osanumero:
275-1017-001		 2
2,00" erotus 2 tuuman välikappale. Tämä osa tulee Standoff Bag:
276-7472-802

Yksittäinen osanumero:
275-1018-001		 34
3,00" erottuva 3 tuuman välikappale. Tämä osa toimitetaan Standoff Bagissa:
276-7472-802

Yksittäinen osanumero:
275-1020-001		 28

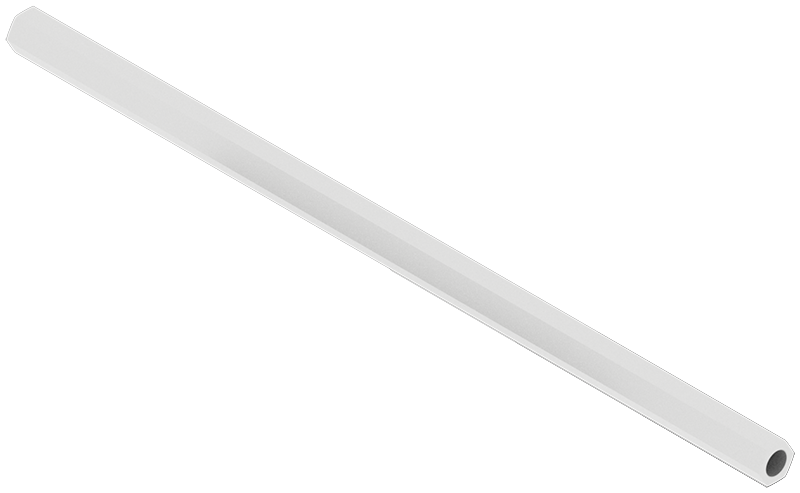

6,00" erotus 6 tuuman tukikappale. Tämä osa tulee Standoff-laukussa:
276-7472-802

Yksittäinen osanumero:
275-1023-001		 4

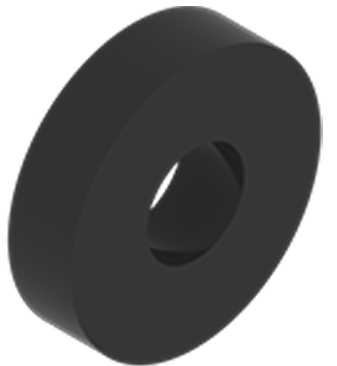

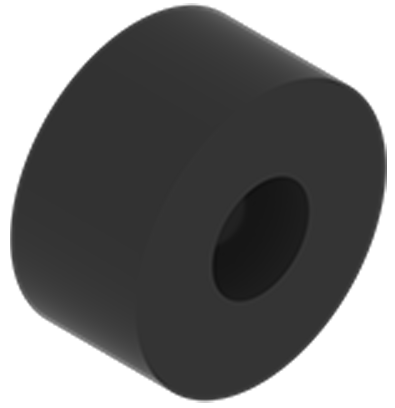

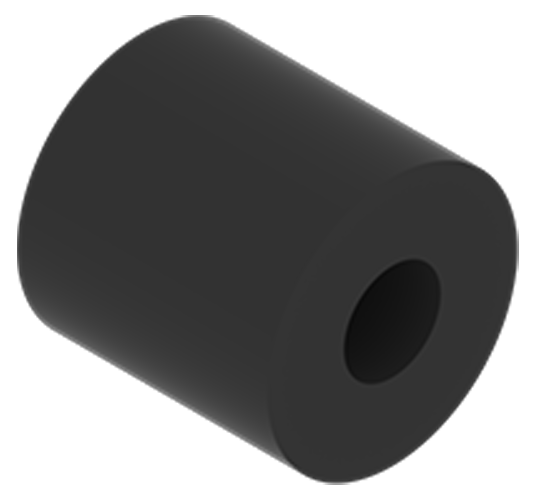

0,125" välilevy 0,125 tuuman välikappale. Tämä osa toimitetaan eri pakkauksessa:
276-6340

Yksittäinen osanumero:
276-5912-001		 30 Toimitetaan 3 eri pakkauksessa

VEX-lajitelmapakkauksen kuvake, joka sisältää nailonisia välikappaleita.

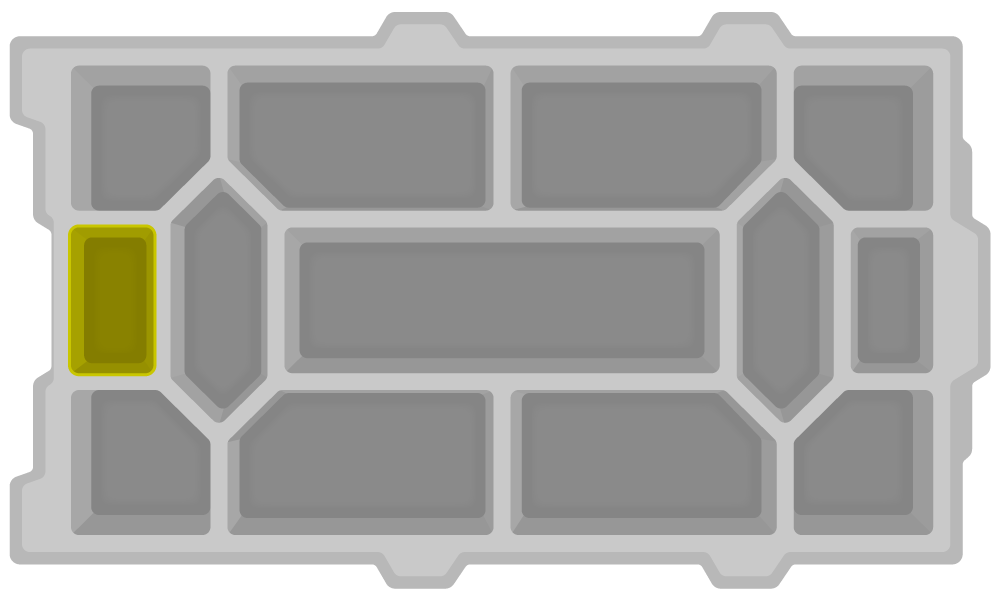

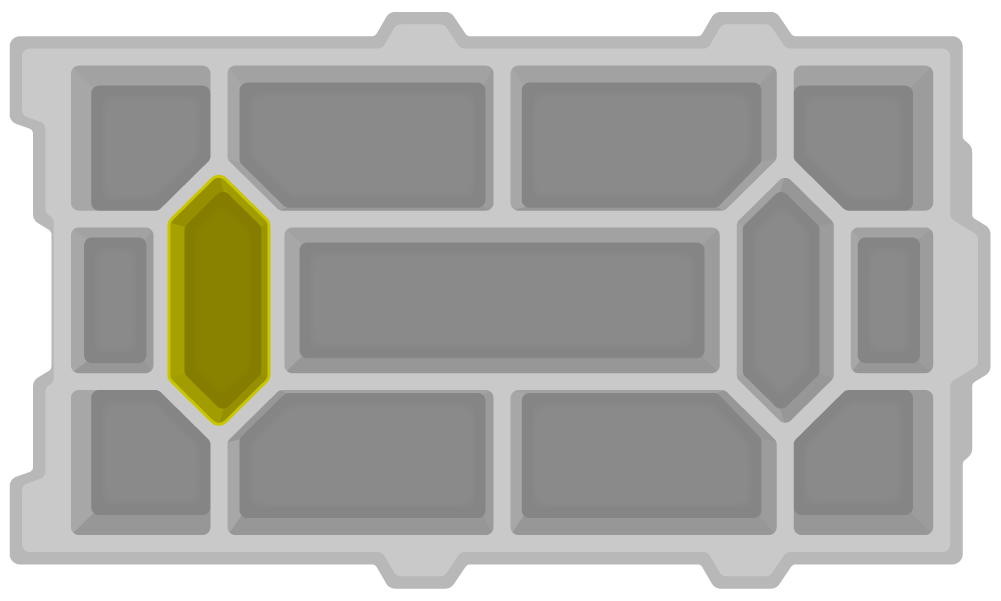

Tämän kappaleen sijainti on korostettu tarjottimen vasemmalla puolella.

Hyödyllinen vihje: Käytä ylimääräisiä vetoketjullisia pusseja, jotka on poistettu pakkauksesta, sekä teippiä ja tussinta erottaaksesi välikkeet koon mukaan yksittäisissä pusseissa, jotta ne ovat helposti käytettävissä rakentamisen aikana. Laita välikkeiden koko ja yksittäinen osanumero kunkin pussin ulkopuolelle.



Käytä VEX V5 Metal Parts Viivainta osoitteesta rulers.vex.comerottaaksesi ja tunnistaaksesi helposti eri välilevykoot.

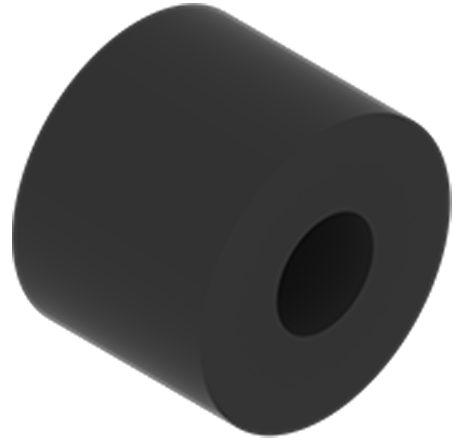

0,25" välilevy 0,25 tuuman välikappale. Tämä osa toimitetaan eri pakkauksessa:
276-6340

Yksittäinen osanumero:
276-5913-001		 30
0,375" välilevy 0,375 tuuman välikappale. Tämä osa toimitetaan eri pakkauksessa:
276-6340

Yksittäinen osanumero:
276-5914-001		 30
0,50" välilevy 0,5 tuuman välikappale. Tämä osa toimitetaan eri pakkauksessa:
276-6340

Yksittäinen osanumero:
276-5915-001		 30

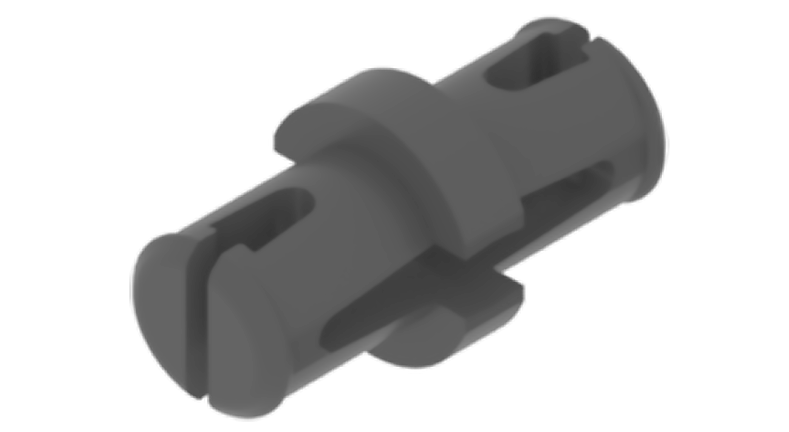

1x1 liitinnasta 1x1 liitintappi. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
228-3616-060		 4 Toimitetaan 1 pakkauksessa

Kuusi erilaista osaa sisältävän laukun osaluettelo sisältää tässä luetellut viisi osaa. Täydellinen lista sisältää 1x1 liitintapin, 2x3 suorakulmapalkin, tuplaleveän 2x palkin, 2x2 kulmaliittimen, lineaarilukin, 1x3 keskilukituspalkin ja kynsipyöräkampi. 		Tämän kappaleen sijainti on korostettu tarjottimen vasemmalla puolella.
2x3 suorakulmainen palkki 2x3 suorakulmainen palkki. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
228-3616-145		 2

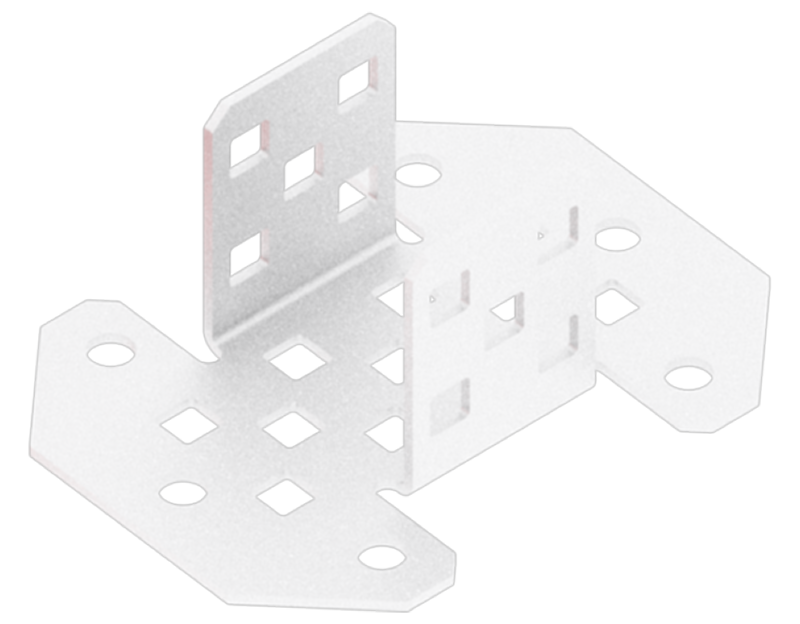

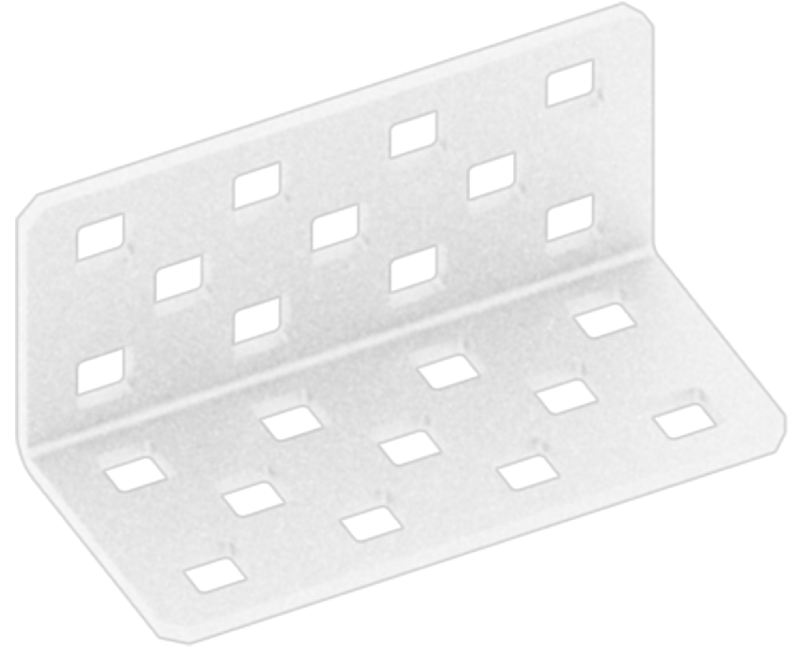

Kaksinkertainen 2x leveä, 2x2 kulmaliitin Tupla 2x leveä, 2x2 kulmaliitin. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
228-3201-220		 1
Lineaarinen dia Lineaarinen liukumäki. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
228-3616-217		 1

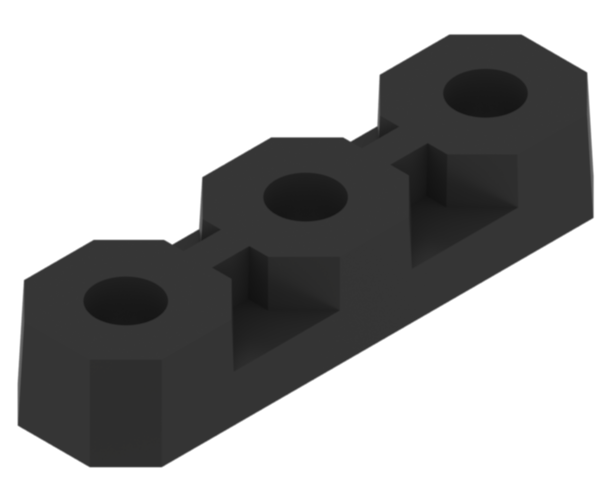

1x3 keskilukkopalkki 1x3 keskimmäinen lukituspalkki. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
228-3201-1141		 2

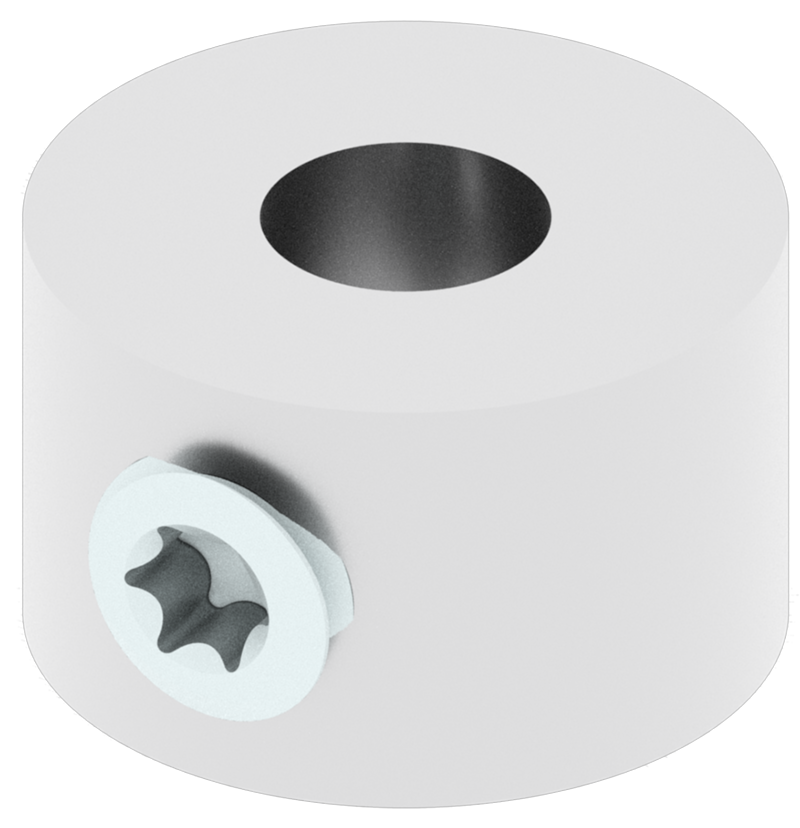

Star vetoakselin kaulus Tähtivetoakselin kaulus. Tämä osa tulee pussissa:
276-6650-806

Yksittäinen osanumero:
276-6103-000		 96 Toimitetaan 1 pussissa 96 kappaletta Tämän kappaleen sijainti on korostettu tarjottimen vasemmassa yläkulmassa.

Hyödyllinen vinkki: Kun pudotat paloja lokeroon, säästä vetoketjulliset pussit. Näitä voidaan käyttää myöhemmin järjestämään osia, jotka tulevat eri pussiin.

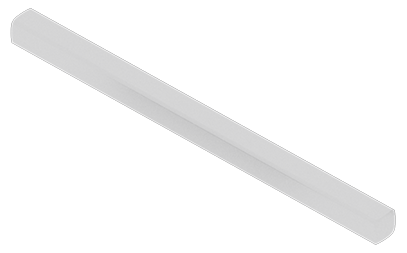

1" tai 2x vetoakseli 1 tuuman tai 2x vetoakseli. Tämä osa toimitetaan eri pakkauksessa:
228-6871-800

Yksittäinen osanumero:
288-2500-117		 20 Toimitetaan 5 eri pakkauksessa

Etiketti Variety Pack -pakkauksessa nimeltä Foundation Add-on Kit Shafts.

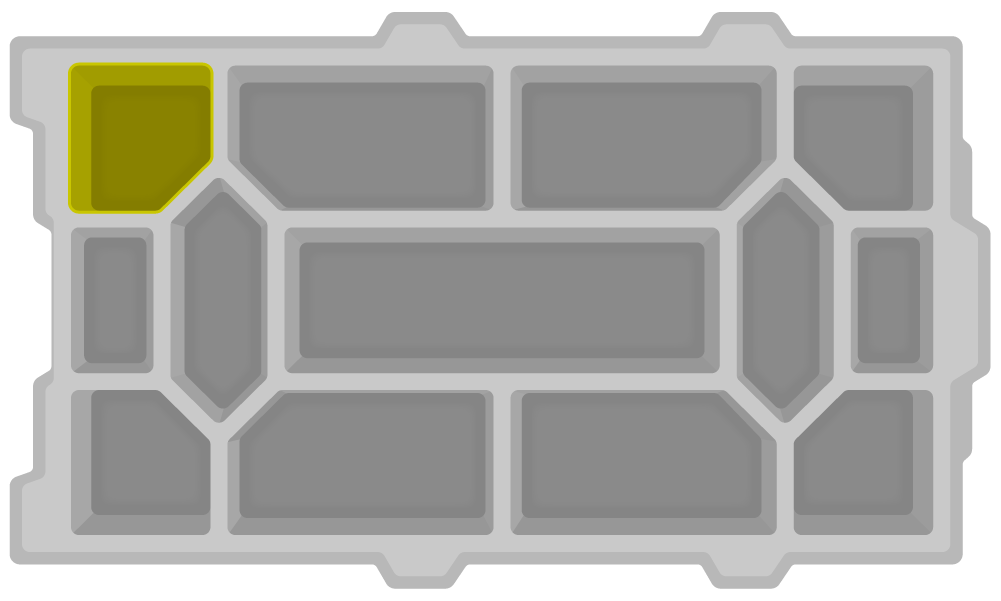

Tämän kappaleen sijainti on korostettu tarjottimen vasemmassa yläkulmassa.

Hyödyllinen vihje: Käytä ylimääräisiä vetoketjullisia pusseja laatikon purkamisesta sekä teippiä ja tussia erottaaksesi välikkeet koon mukaan yksittäisissä pusseissa, jotta ne on helppo käyttää rakentamisen aikana. Laita välikkeiden koko ja yksittäinen osanumero kunkin pussin ulkopuolelle.



Käytä VEX V5 metalliosien viivainta osoitteesta rulers.vex.com erottaaksesi ja tunnistaaksesi helposti eri akselikoot.
2" tai 4x vetoakseli 2 tuuman tai 4x vetoakseli. Tämä osa toimitetaan eri pakkauksessa:
228-6871-800

Yksittäinen osanumero:
288-2500-120		 30
3" tai 6x vetoakseli 3 tuuman tai 6x vetoakseli. Tämä osa toimitetaan eri pakkauksessa:
228-6871-800

Yksittäinen osanumero:
288-2500-122		 20
4" tai 8x vetoakseli 4 tuuman tai 8x vetoakseli. Tämä osa toimitetaan eri pakkauksessa:
228-6871-800

Yksittäinen osanumero:
288-2500-124		 10

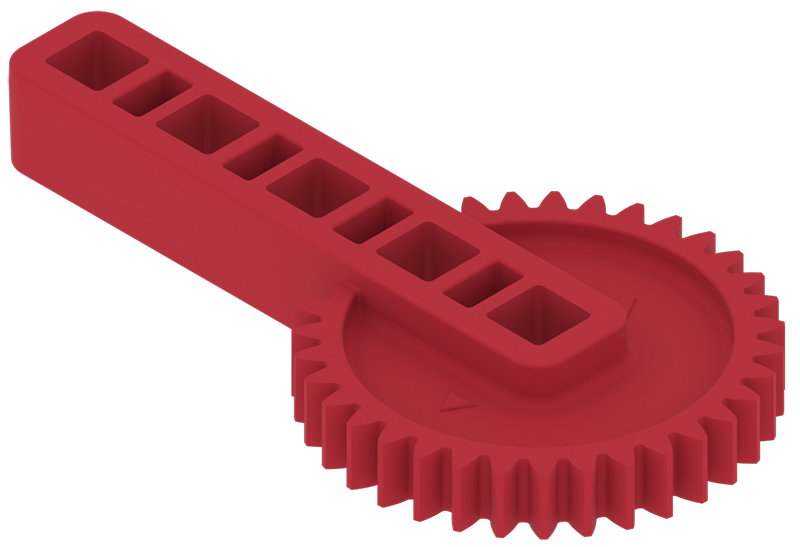

Claw Gear Crank Kynsivaihteen kampi. Tämä osa toimitetaan pakkauksessa:
276-7472-801

Yksittäinen osanumero:
276-6010-003		 3 Toimitetaan 1 eri pakkauksessa

Osaluettelo laukusta, joka sisältää kuusi erilaista osaa, mukaan lukien kynsipyörän kampiakselin. 		Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.
6T High Strength Sprocket

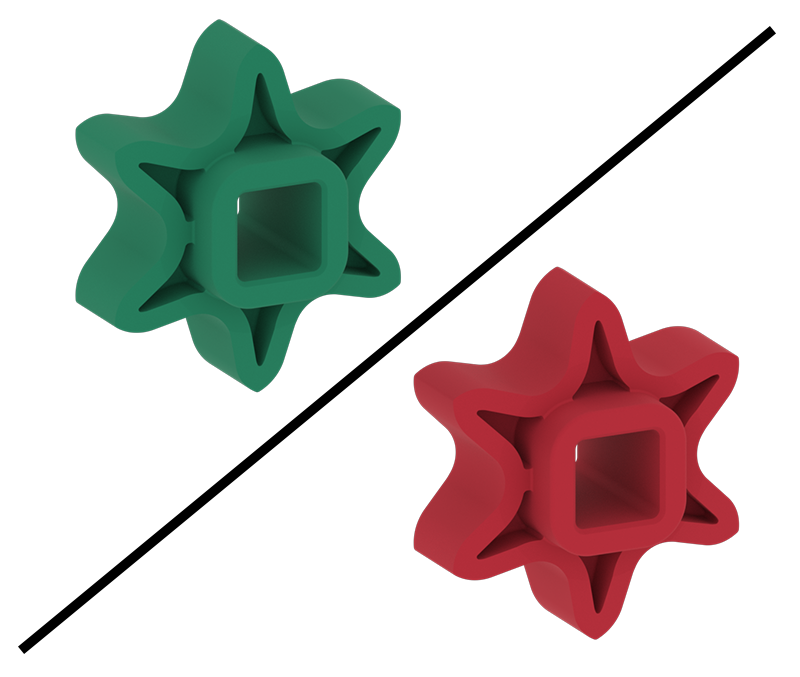

Huomautus: Tätä osaa vaihdetaan parhaillaan vihreästä punaiseksi.		 6T erittäin luja ketjupyörä. Kuvassa näkyy sekä vanhempi vihreä että uusi punainen versio. Tämä osa toimitetaan pakkauksessa:
276-3876

Yksittäinen osanumero:
276-2252-003		 8 Toimitetaan 1 pakkauksessa

Erittäin lujan 6-hampaisen rattaiden 8-pakkauksen etiketti. 		Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.

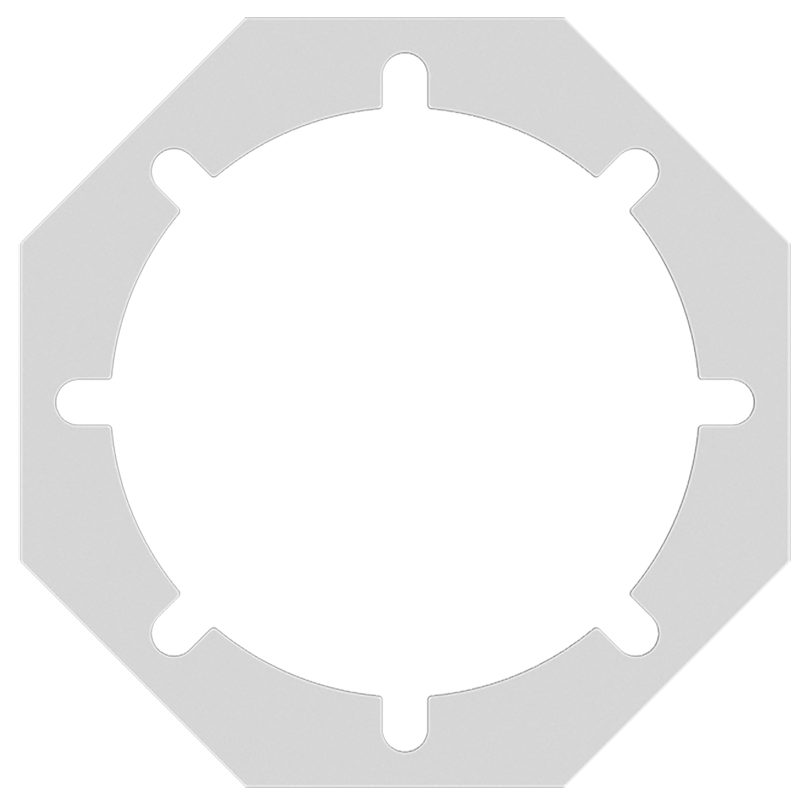

Gear metallisisäke Metallinen vaihdelaatikko. Tämä osa toimitetaan kolmessa paketissa
276-3880
276-3881
276-3876

Yksittäinen osanumero:
276-2250-005		 84 Toimitetaan neljän kappaleen pakkauksissa lujia 30-hampaisia ​​eturattaita.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Toimitetaan yhden kappaleen pakkauksessa lujia 6-hampaisia ​​eturattaita.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Ne toimitetaan myös kahden kappaleen pakkauksissa lujia akselin sisäkkeitä.

Suurlujuusakselin sisäosasarjan tarra. 		Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.

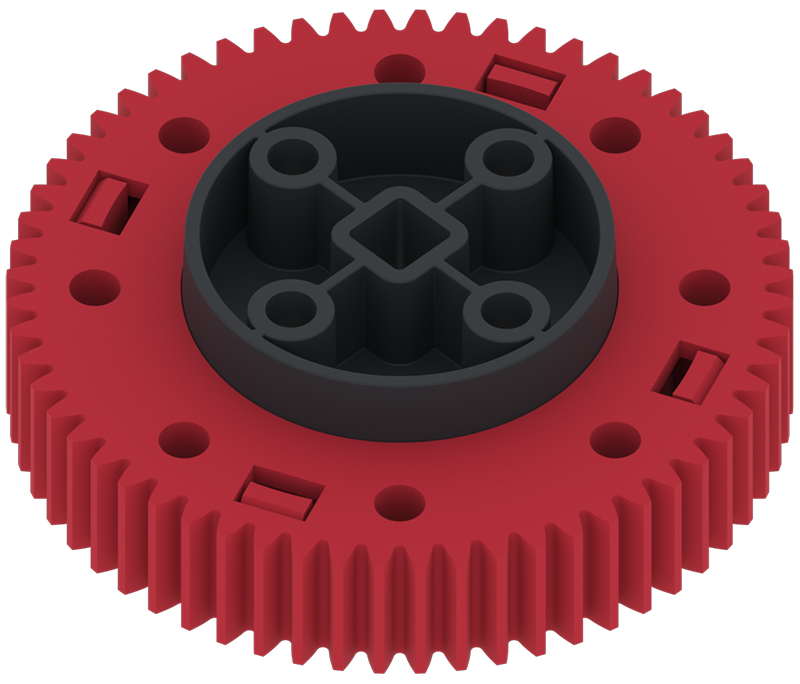

Vahva vaihteistosisä Erittäin luja vaihdelaatikko. Tämä osa toimitetaan kolmessa paketissa:
276-3880
276-3881
276-3876

Yksittäinen osanumero: 276-2250-006		 84

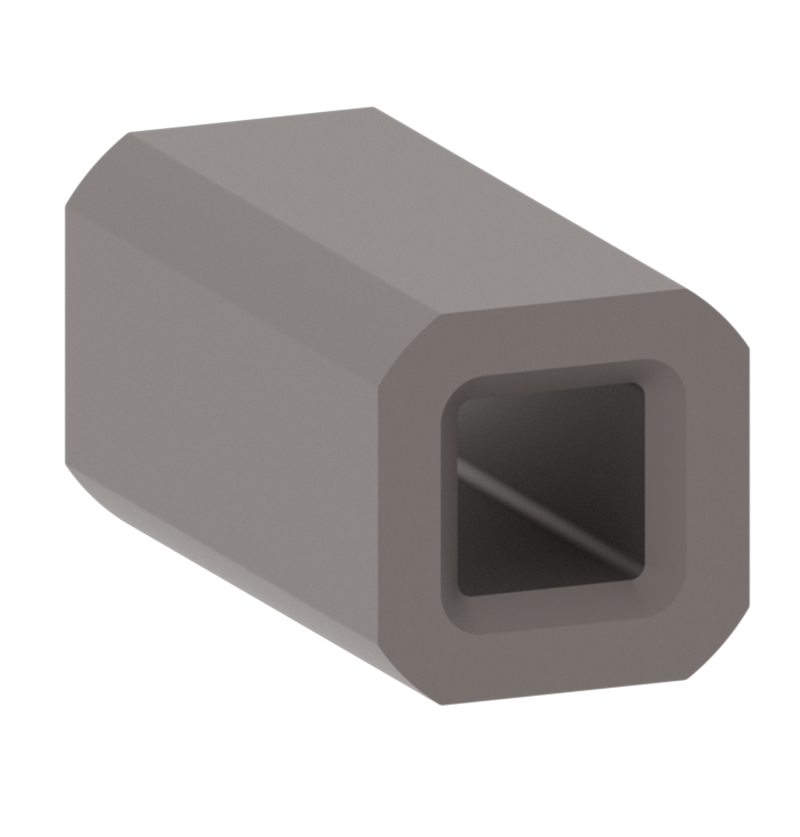

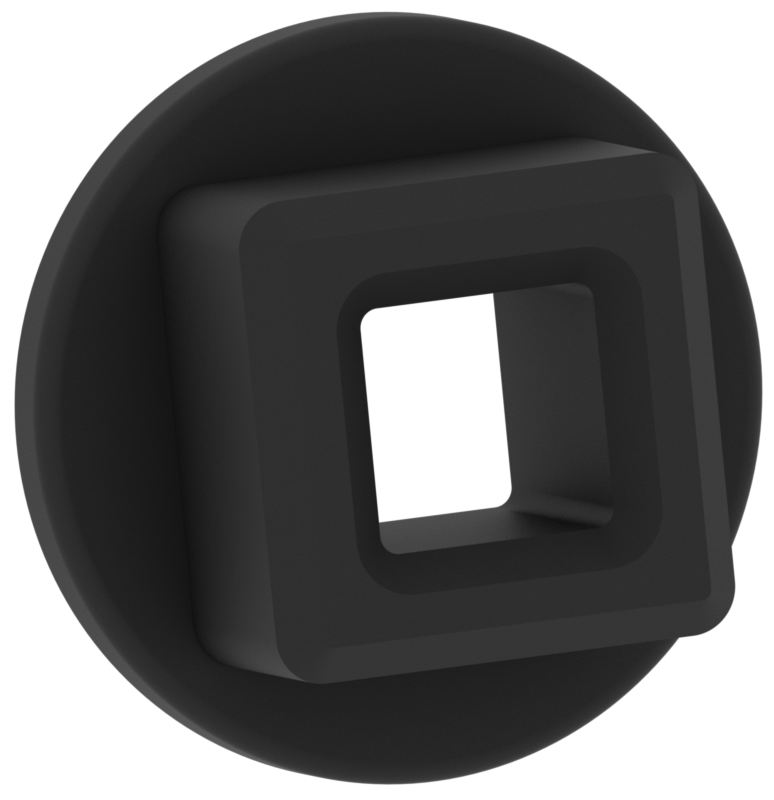

12T Gear HS -sisäosa 12T Gear HS -insertti. Tämä osa toimitetaan eri pakkauksessa:
276-6009-808

Yksittäinen osanumero:
276-2250-007		 1 Toimitetaan 1 pussissa lisäkappaleita

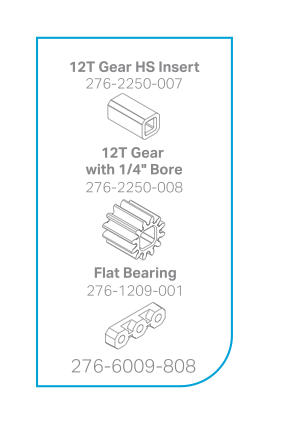

Etiketti laukulle, joka sisältää kolmenlaisia ​​osia: 12T-vaihteen HS-insertin, 12T-vaihteen 1/4 tuuman rei'illä ja laakerlaakerin. 		Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.
12T High Strength Gear ¼” reiällä 12T erittäin lujatekoinen vaihde, jossa 1/4 tuuman reikä. Tämä osa toimitetaan eri pakkauksessa:
276-6009-808

Yksittäinen osanumero:
276-2250-008		 1

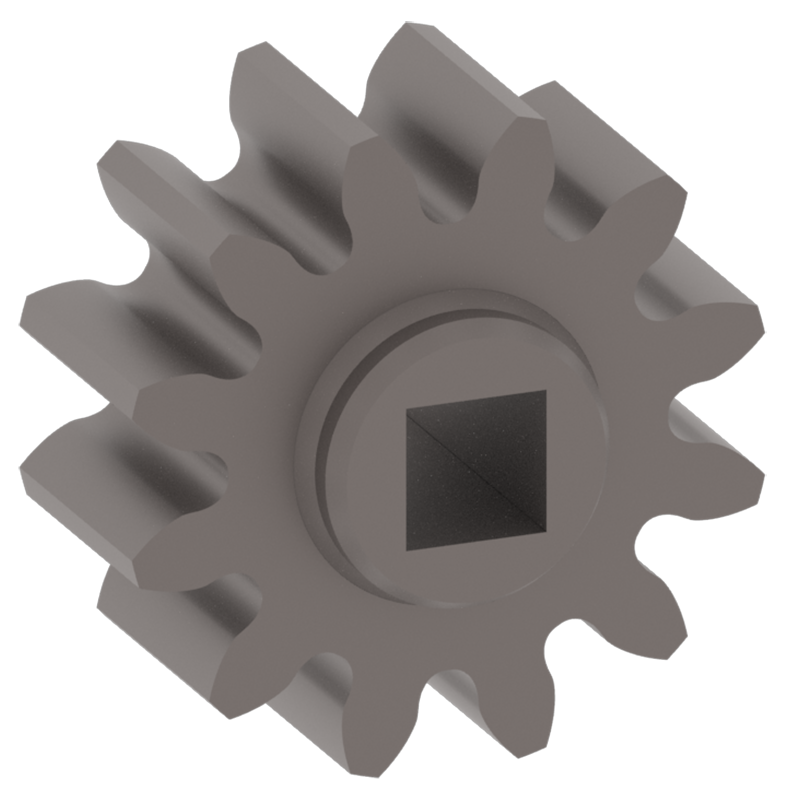

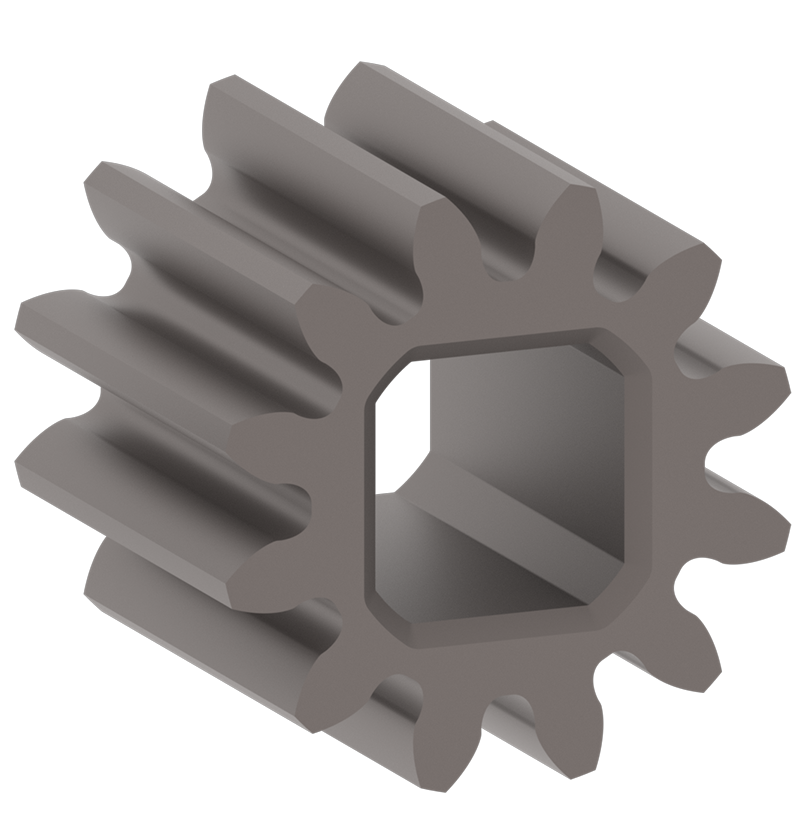

12T Metal Gear 12T metallivaihteisto. 6010-011 12 Toimitetaan 12 kappaleen pussissa (merkitty numerolla 276-7368) Tämän kappaleen sijainti on korostettu tarjottimen oikeassa yläkulmassa.

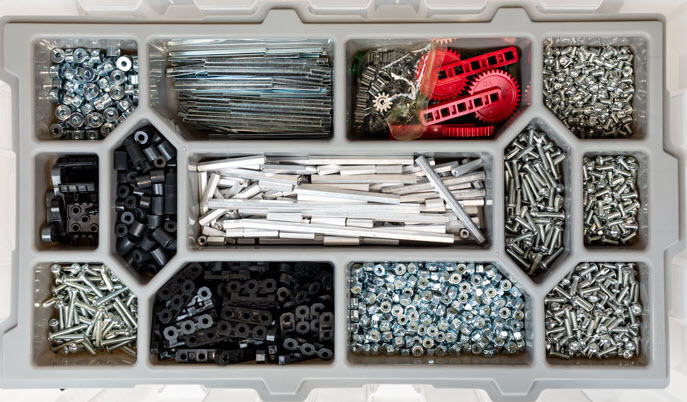

Kun kaikki Workcell Kitin osat on asetettu Storage Bin 1 -alustalle, lokero näyttää tältä (valitse kuva suurentaaksesi sitä).

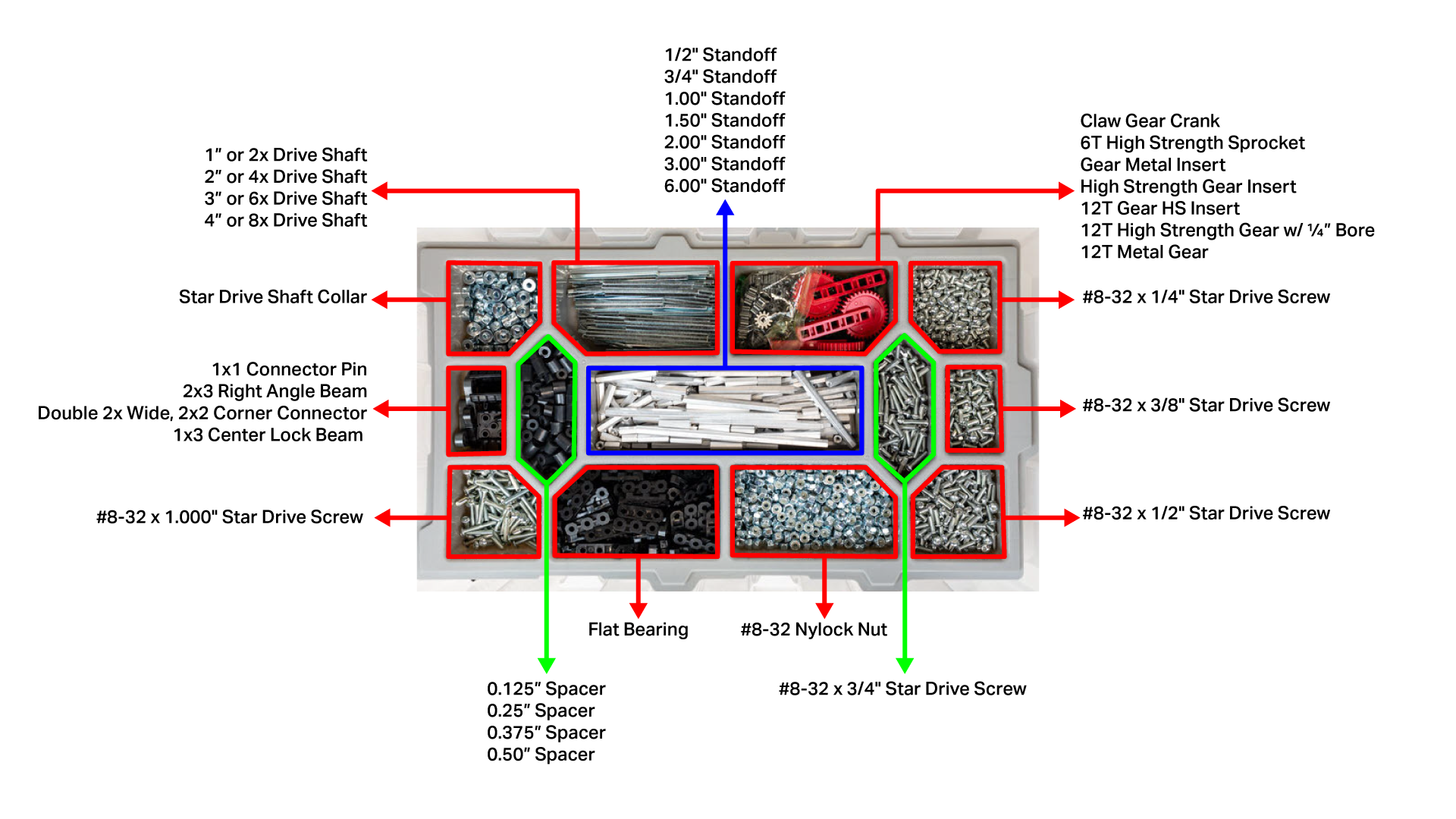

Säilytyslaatikon 1 tarjottimen ylhäältä alas -kaavio, jossa jokainen osio on korostettu ja sen osat lueteltu. Lokerossa on yhteensä 13 osiota.

Säilytyslokero 1: Alusta

Osa Kuva Osanumero Määrä Laukku muistiinpanoja Sijainti

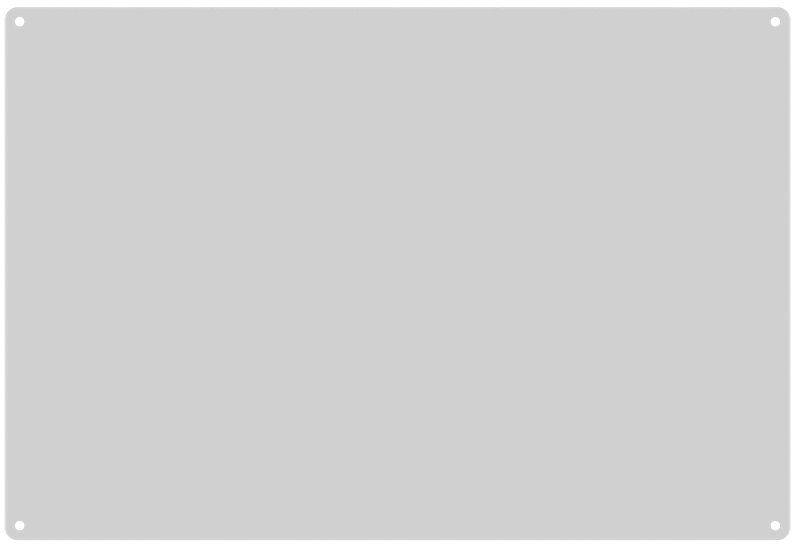

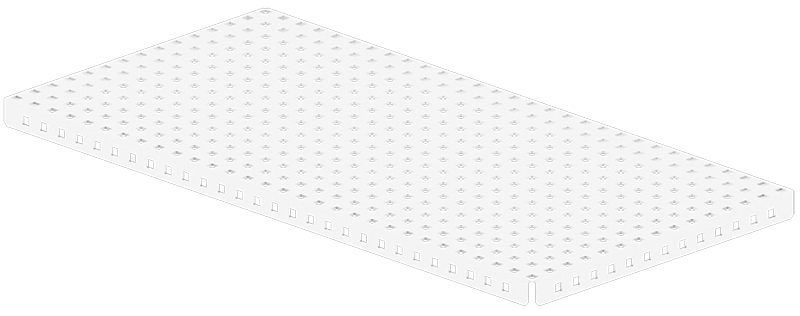

Pohjalevy 15x30 15x30 pohjalevy. 276-1341 3 Näitä tulee kolmessa laatikossa, joissa on kaksi pohjalevyä.

Sinun on avattava yksi näistä laatikoista samalla kun järjestät säilytyslokeroasi luodaksesi kaksi kolmen kappaleen sarjaa.		 Tämä osa sijaitsee säilytyslaatikon pohjassa.
Levyn syöttölaite - pohja Levysyöttölaite - pohja. Tämä osa tulee tässä pakkauksessa:
276-7720

Yksittäinen osanumero:
276-7720-001		 1 Toimitetaan 1 pussissa

Kaksi levysyöttölaitteen osaa sisältävän pussin etiketti. 		Tämä osa sijaitsee säilytyslaatikon pohjassa.
Levyn syöttölaite - ylhäällä Levyn syöttölaite - Ylhäällä. Tämä osa tulee tässä pakkauksessa:
276-7720

Yksittäinen osanumero:
276-7720-002		 1

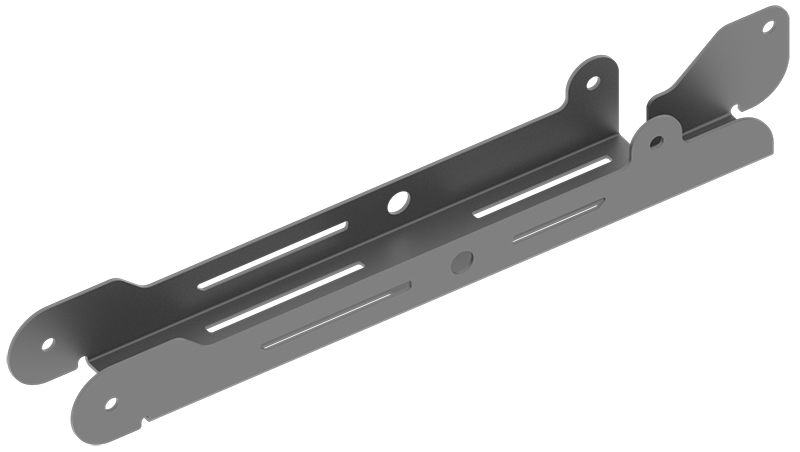

Käsivarsi Käsivarsipalkki. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-500		 2 Toimitetaan 1 pussissa

Robottikäsivarsisarjan osia sisältävän laukun etiketti. 		Tämä osa sijaitsee säilytyslaatikon pohjassa.
Käsivarsi 2 Käsivarsitanko 2. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-501		 1

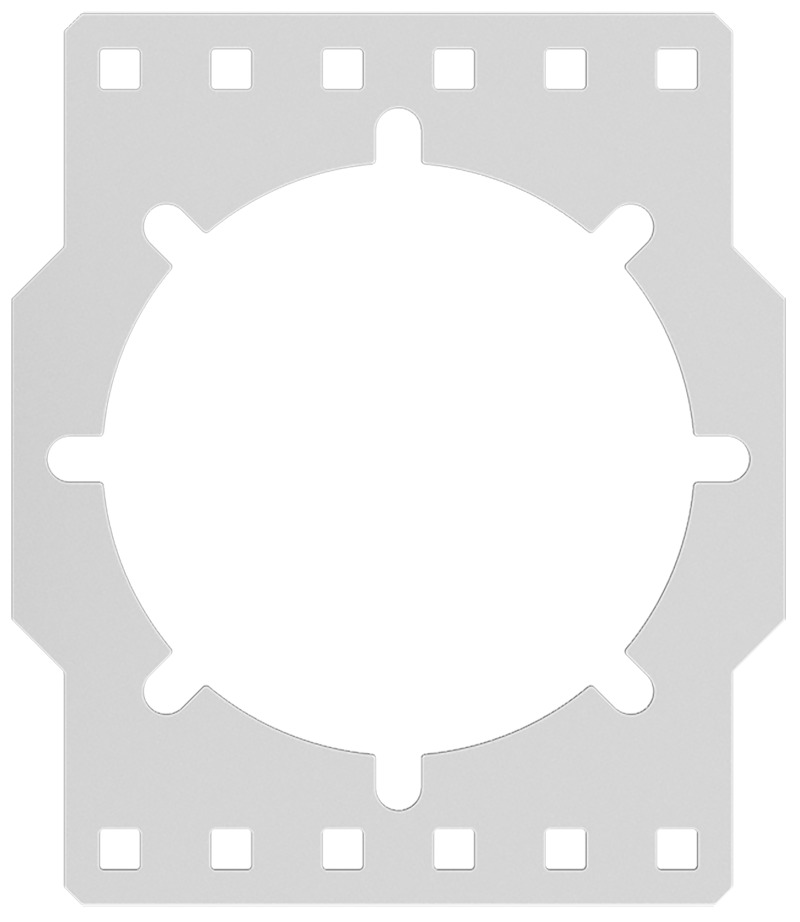

Käsivarren siirtolevy Käsivarren siirtolevy. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-600		 1

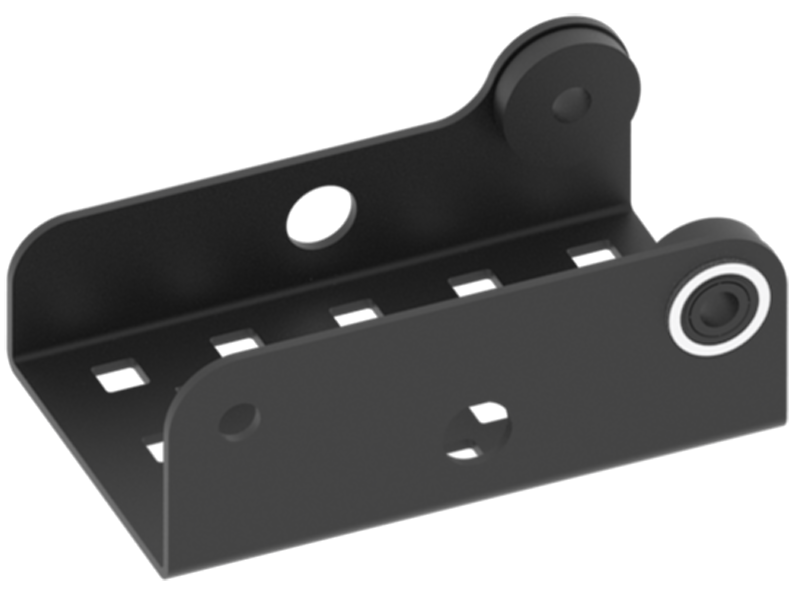

Käsivarren nivel 3 Käsivarren nivel 3. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-006		 1
Arm Mastering Jig Käsivarsien hallintajigi. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-011		 1

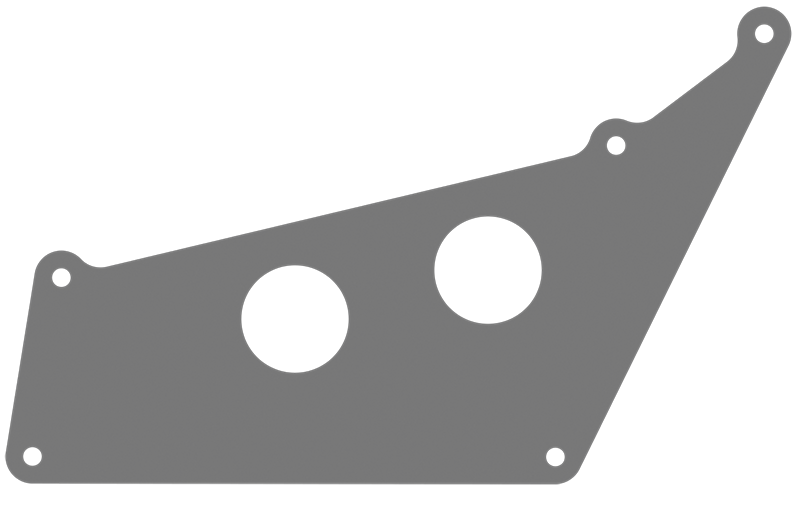

Varren nivel 1 - vasen Varren nivel 1 - Vasen. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-100		 1
Varren nivel 1 - Oikea Varren nivel 1 - Oikea. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-200		 1
Käsivarren nivel 2 Käsivarren nivel 2. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-300		 1
Käsivarren nivel 4 Käsivarren nivel 4. Tämä osa tulee tässä pakkauksessa:
276-7151

Yksittäinen osanumero:
276-7151-400		 1
Kääntöpöydän laakerisarja Suuri levysoittimen laakeri. Tämä osa tulee tässä pakkauksessa:
276-5652

Yksittäinen osanumero:
276-5652-000		 1 Toimitetaan 1 pussissa

Levysoittimen laakerisarjan osia sisältävän pussin etiketti. 		Tämä osa sijaitsee säilytyslaatikon pohjassa.
Kääntöpöydän laakerisarja Pieni levysoittimen laakeri. Tämä osa tulee tässä pakkauksessa:
276-5652

Yksittäinen osanumero:
276-5652-004		 1
Kääntöpöydän laakerisarja Levysoittimen kiinnitysteline. Tämä osa tulee tässä pakkauksessa:
276-5652

Yksittäinen osanumero: 276-5652-007		 1
Kuiva pyyhkiä pinta Kuivapyyhittävä pinta. 276-7157-006 1 Tämä Dry Erase Surface sulautuu helposti laatikon seiniin, koska se on kirkas.

Varmista, että pidät sitä silmällä laatikon sivuilla tai aivan pohjalla.		 Tämä osa sijaitsee säilytyslaatikon pohjassa.

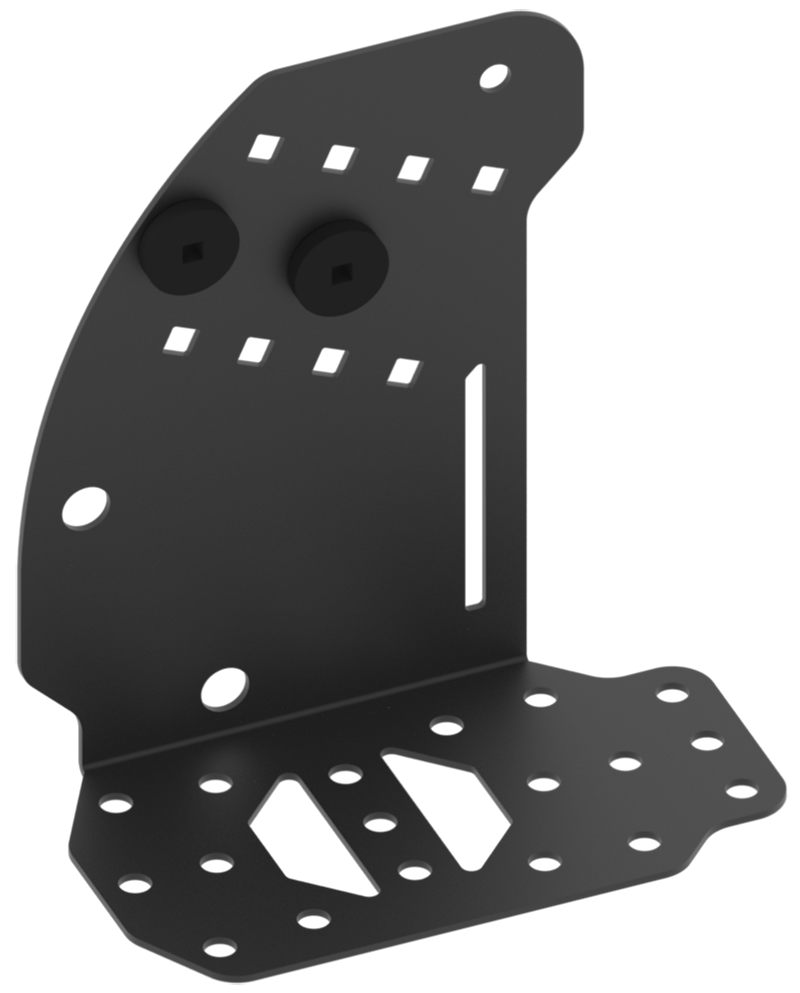

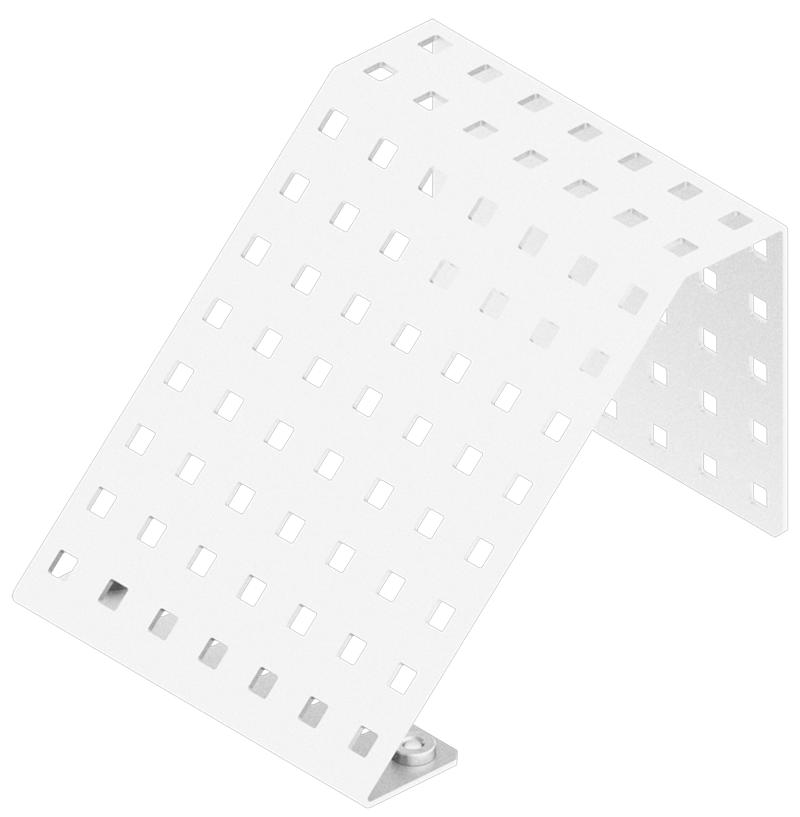

Robotin aivokiinnityskokoonpano Robotin aivojen kiinnityskokoonpano. 276-7152-002 1 Toimitetaan 1 pussissa Tämä osa sijaitsee säilytyslaatikon pohjassa.

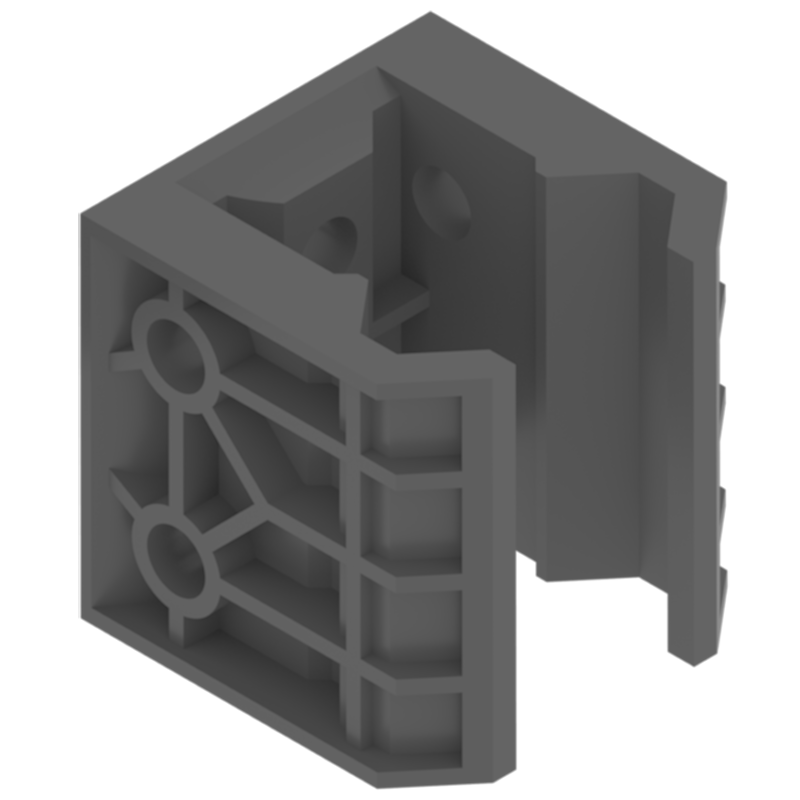

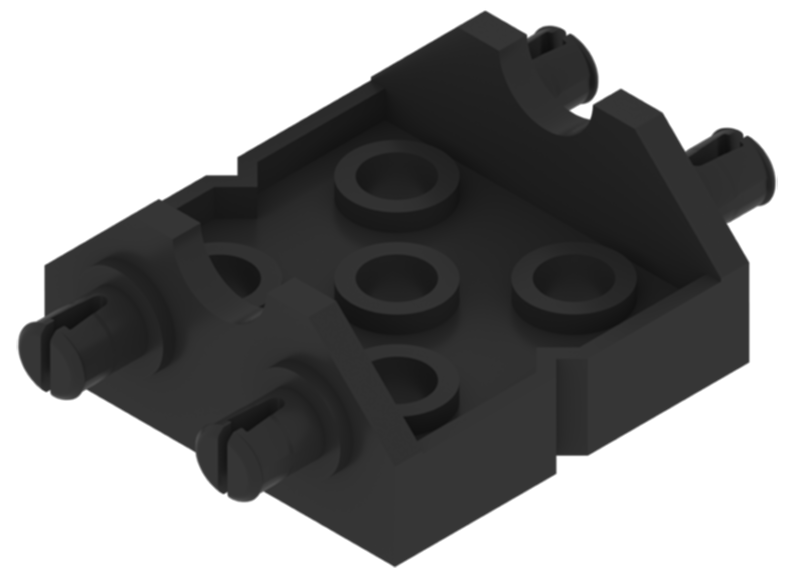

Tulolähtökuljettimen pidike Tulo- ja lähtökuljettimen kiinnike. 276-7153-001 8 Toimitetaan 1 pussissa 8 kappaletta Tämä osa sijaitsee säilytyslaatikon pohjassa.

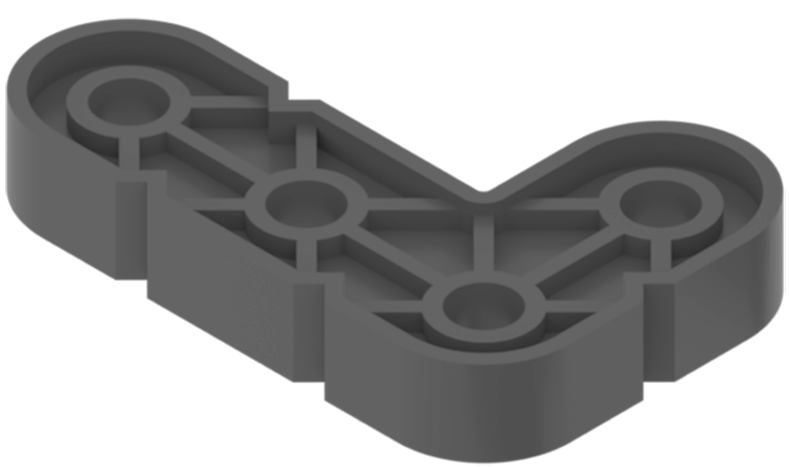

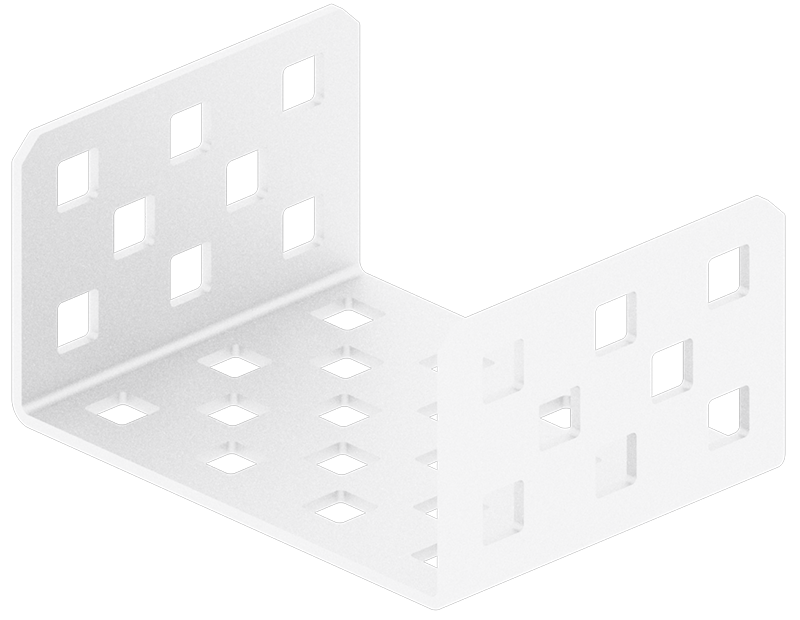

Kulma Couple Gusset Kulmaparin haaroitus. 276-2578-001 8 Toimitetaan 1 pussissa 8 kappaletta Tämä osa sijaitsee säilytyslaatikon pohjassa.

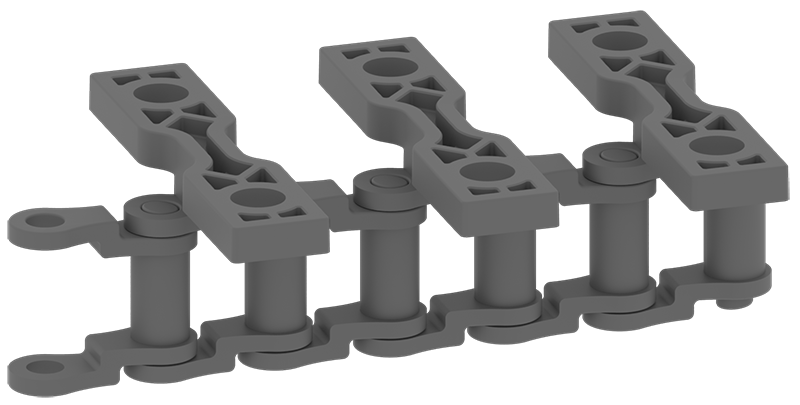

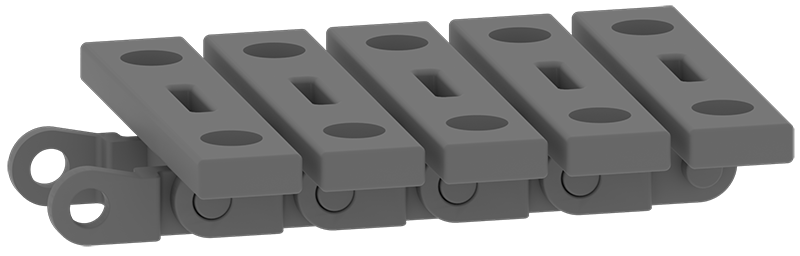

Erittäin luja kuljetinketju Korkean lujuuden omaava kuljetinketju. 276-7141 6 ketjua Toimitetaan useissa pusseissa, joissa on 6 ketjua.

Säiliöön 1 tarvitaan vain yksi pussi.

Muut pussit sijoitetaan lokeroon 3.		 Tämä osa sijaitsee säilytyslaatikon pohjassa.
1x25 terästanko 1x25 terästanko. 275-1141-001 8 Toimitetaan 1 pussissa 8 kappaletta Tämä osa sijaitsee säilytyslaatikon pohjassa.

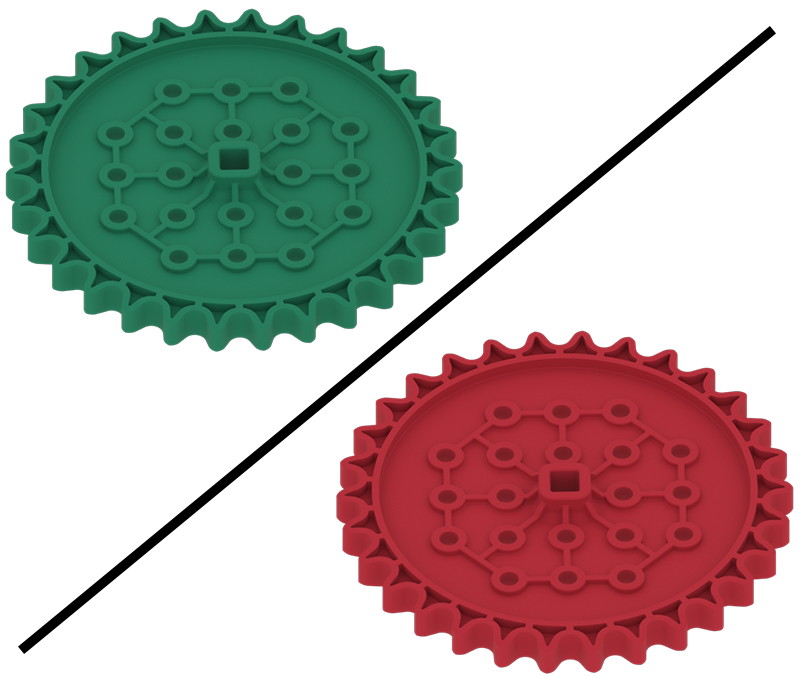

30T High Strength hammaspyörä

Huomautus: Tämä osa on parhaillaan siirtymässä vihreästä punaiseksi.		 30T erittäin luja ketjupyörä. Kuvassa näkyy sekä vanhempi vihreä että uusi punainen versio. Tämä osa toimitetaan pakkauksessa:
276-3880

Yksittäinen osanumero:
276-2252-007		 4 Toimitetaan erittäin lujissa 30-hampaisissa eturattaiden pakkauksissa.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Vain yksi näistä pakkauksista tarvitaan lokeroon 1.

Muut pakkaukset menevät lokeroon 3.		 Tämä osa sijaitsee säilytyslaatikon pohjassa.
Erittäin luja ketjun kiinnityslenkkisarja Korkean lujuuden omaava ketjun kiinnityslenkkisarja. 276-7578 6 linkkiä Toimitetaan useissa pusseissa, joissa on 6 linkkiä.

Säiliöön 1 tarvitaan vain yksi pussi.

Muut pussit sijoitetaan lokeroon 3.		 Tämä osa sijaitsee säilytyslaatikon pohjassa.

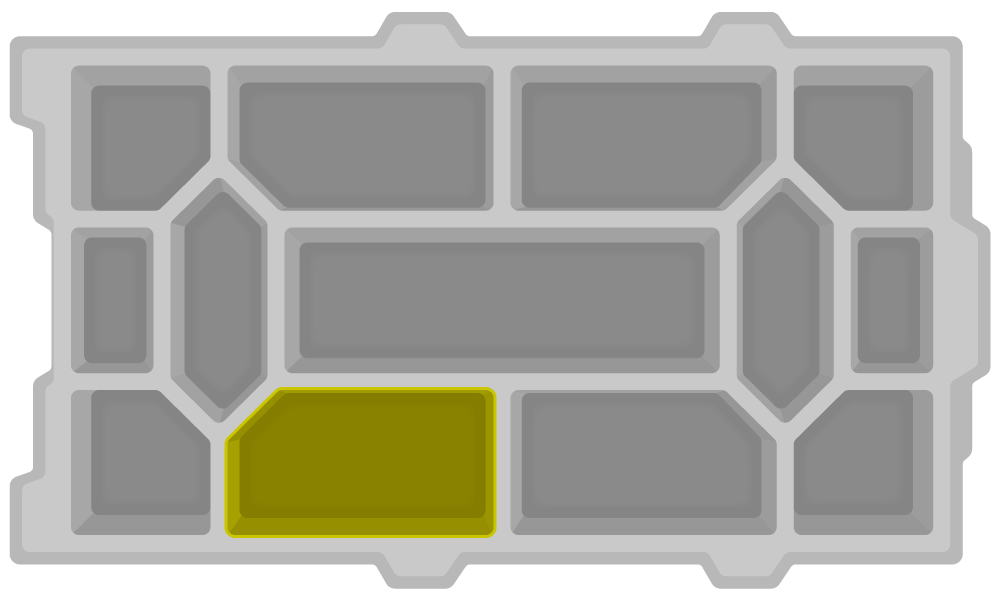

Kun kaikki Workcell Kitin osat on asetettu Storage Bin 1 -alustaan, pohja näyttää tältä.

Säilytyslaatikon 1 pohjan ylhäältä alaspäin kuvattu näkymä havainnollistaa, miten osat tulee pakata.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
