VEX V5 Workcellin kokoaminen on hauskaa ja opettavaista toimintaa.

Kaavio V5 Workcell -asetuksista CTE:lle (Career and Technical Education), joka havainnollistaa komponenttien ja liitäntöjen järjestelyä, jotka ovat välttämättömiä tehokkaan toiminnan kannalta laboratorioympäristössä.

Kaavio, joka havainnollistaa V5 Workcellin asennusta CTE:lle (Career and Technical Education), joka näyttää toiminnan edellyttämien komponenttien ja liitäntöjen järjestelyn.

V5 Workcell STEM Labsin Seek-osiosta löytyvät rakennusohjeet tarjoavat osaluetteloita ja yksityiskohtaisia kuvia, jotka ohjaavat oppijaa kokoonpanossa.

Mikä on V5-rakenne?

V5-rakenne koostuu kaikista V5 Workcellin muovi- ja metalliosista, jotka muodostavat alustan, kiinnikkeistä, merkkien pidikkeestä, robottivarresta ja liittimistä, jotka pitävät ne kaikki yhdessä.

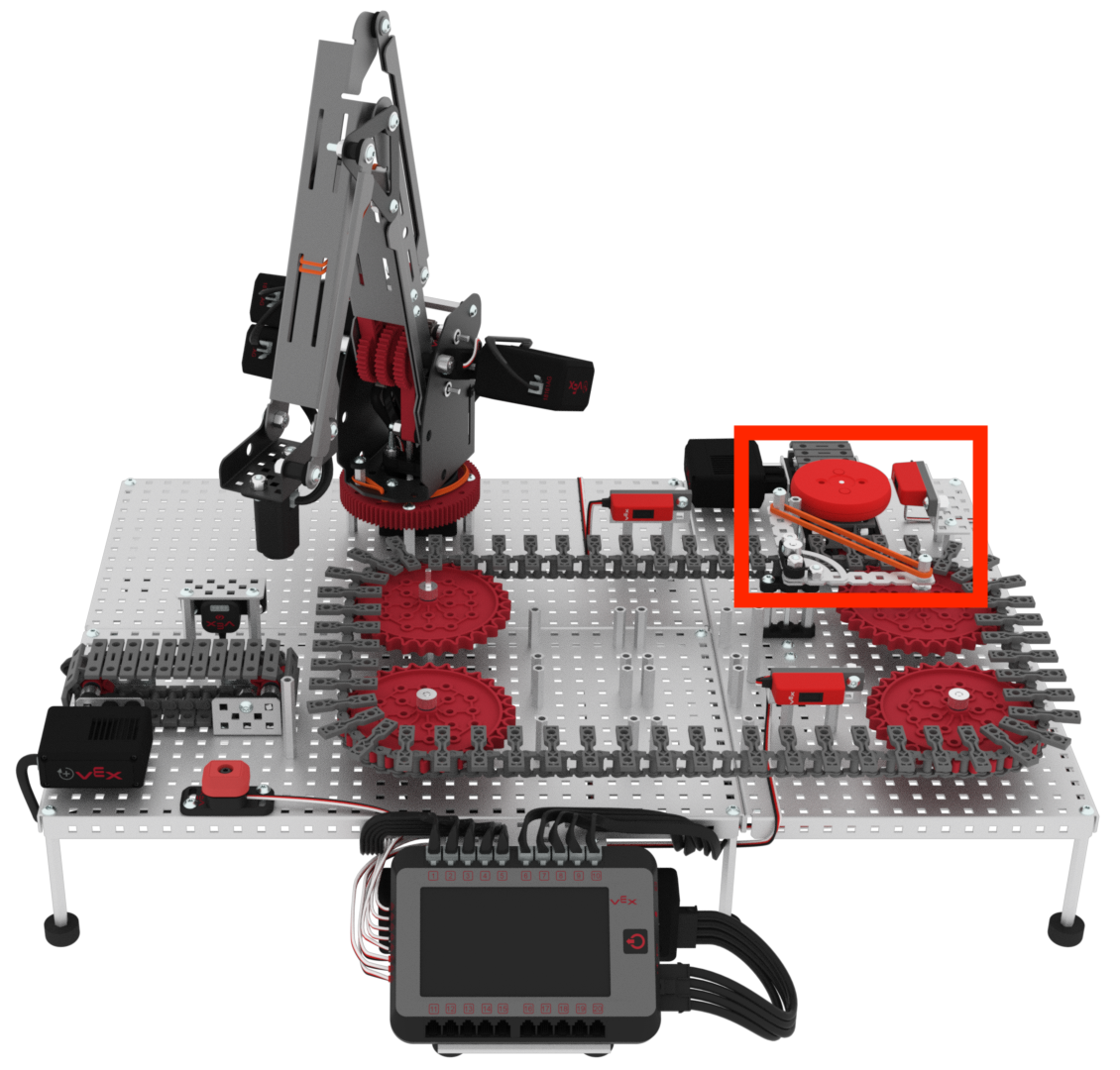

Kaavio V5 Workcell -asetuksista Lab 10:lle, joka havainnollistaa komponenttien ja liitäntöjen sijoittelua ura- ja teknisen koulutuksen tarkoituksiin.

Vinkkejä ja temppuja V5-rakenteen kanssa työskentelemiseen

Taulukko osanumeroista V5 Workcellin asettamiseksi ura- ja teknisen koulutuksen (CTE) kontekstiin, jossa näkyvät eri komponentit ja niitä vastaavat tunnisteet.

V5 Workcell STEM Labsin rakennusohjeet sisältävät osanumerot osaluettelossa ja yksityiskohtaisissa kokoonpanokuvissa. Tämä voi auttaa varmistamaan, että rakentaja käyttää oikeita osia kokoonpanossaan, sekä ilmoittaa määrän, kuinka monta tiettyä osaa tarvitaan. Kokoamista helpottaa kaikkien tarvittavien osien kerääminen ennen rakennusohjeiden vaiheen aloittamista.

Kaavio V5 Workcell -asetuksista CTE:lle (Career and Technical Education), joka havainnollistaa komponenttien ja liitäntöjen järjestelyä optimaalisen toiminnan varmistamiseksi. Kaavio, joka havainnollistaa V5 Workcellin asennusta uraa ja teknistä koulutusta varten, ja näyttää komponentit ja niiden järjestelyt optimaalista toimintaa varten.

VEX-työkaluja , joita käytetään kiinnittimien kiristämiseen, ovat jakoavaimet, Star Drive -avaimet ja Star Drive -ruuvitaltat. Star Drives -levyjä on kahta kokoa. T15 Star Drive on näistä kahdesta isompi ja sitä käytetään V5 Workcell Kit -sarjan ruuveilla. T8 Star -käyttölaite on pienempi ja sitä käytetään kiristämään Akselin kaulustensäätöruuvit.

Lähikuva ruuvin irrotusmutterista, jota käytetään V5 Workcell -asetuksissa ura- ja teknilliseen koulutukseen, ja esittelee sen suunnittelua ja ominaisuuksia kokoonpanotarkoituksiin.

Ruuvit, kiinnikettäja mutteria voidaan asentaa sormitiukkuuteen niiden kiinnittämiseksi. Näiden kiinnikkeiden kiristämiseen on kuitenkin käytettävä jakoavaimia ja Star-avaimia. V5-kiinnittimien käyttäminen antaa sinulle lisätietoja rakenteen kokoamiseen.

Irrotettu ruuvi voi olla ongelma asennuksen aikana, mutta on olemassa joitain vinkkejä V5 irrotettujen ruuvien irrottaminen.

Kuvassa erilaisia moottorin sisäosia V5 Workcell -asetuksiin ura- ja teknisessä koulutuksessa, havainnollistaen eri tyyppejä ja kokoonpanoja, joita voidaan käyttää robotiikkaprojekteissa.

Älä kiristä liikaa ruuveja V5 Smart Motor #8-32 -kierreliittimiin. Tämä voi vahingoittaa sisäosia.

Kaavio, joka havainnollistaa V5 Workcellin oikeaa asennusta ja korostaa alueita, joilla vältetään osien liiallinen kiristäminen ja jotka ovat tärkeitä uran ja teknisen koulutuksen kannalta.

Älä kiristä liikaa Nylock-muttereita kääntöpisteissä. Liiallinen kiristäminen saa kääntöpisteen risteyksen kiinnittymään eikä pyörimään helposti.
