VEX GO on helppo rakentaa järjestelmä, jonka avulla 3–5 luokkalaiset voivat rakentaa monia koulutusprojekteja. Sen joustavuutta ja toimivuutta voidaan käyttää myös korkeammissa luokissa.
Tässä artikkelissa esitellään osat, joiden avulla voit liittää muita VEX GO -osia yhteen.
Pinssit
Tapit ovat pieniä muoviosia, joita käytetään VEX GO -projektien rakentamiseen. Pinssejä on neljää eri tyyppiä: punaiset, vihreät, vaaleanpunaiset ja harmaat nastat.
Punaiset Pinssit
Punaiset nastat ovat VEX GO -järjestelmän yleisimmin käytetty liitin. Näissä tapeissa on kaksi pyöreää tappia, jotka on erotettu toisistaan laipalla.
Punaiset nastat mahdollistavat minkä tahansa kahden pyöreän reiän osan liittämisen yhteen, kuten vihreä palkki valkoiseen levyyn.
Vihreät Pinssit

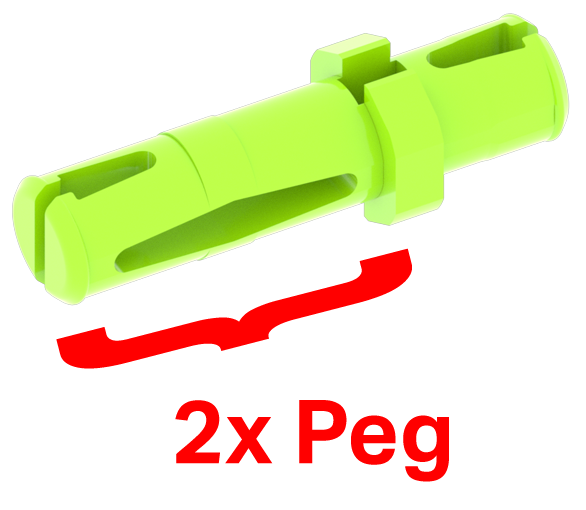

Vihreät nastat ovat hyvin samanlaisia kuin punaiset nastat. Vihreän neulan toisella puolella on kuitenkin tappi, joka on kaksi kertaa pidempi kuin punaisella nastalla.

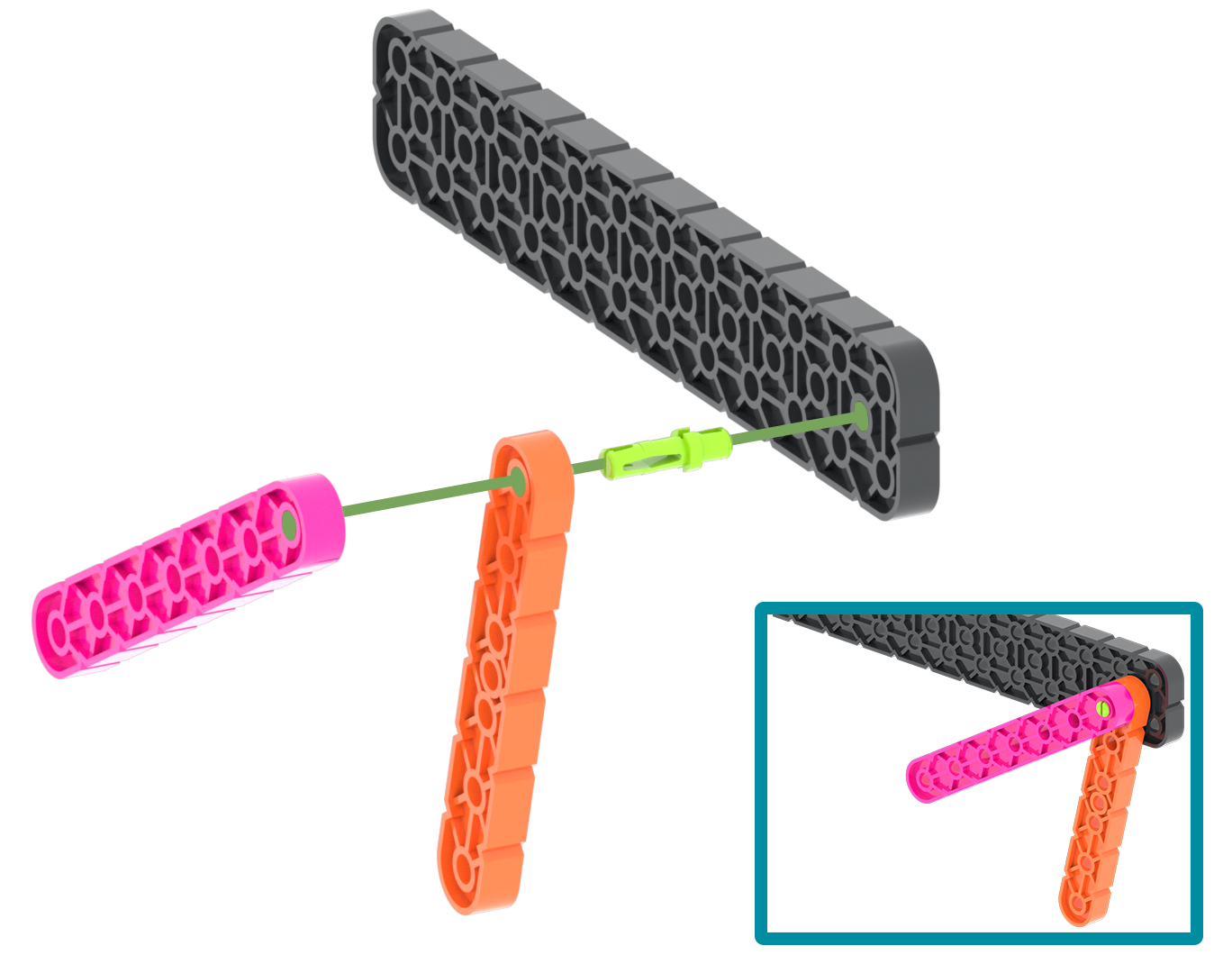

Pidempi tappi mahdollistaa kahden tason muoviosien liittämisen vihreän tapin toiselle puolelle ja yhden paksuisen muoviosan toiselle puolelle. Esimerkiksi vihreän tapin toinen puoli voidaan työntää mustaan suureen palkkiin. Oranssi palkki voidaan asettaa tapin toiselle puolelle. Sitten vaaleanpunainen palkki voidaan asettaa oranssin säteen päälle.
Näin kaikki kolme osien kerrosta voidaan kiinnittää toisiinsa.
Pinkit Pins

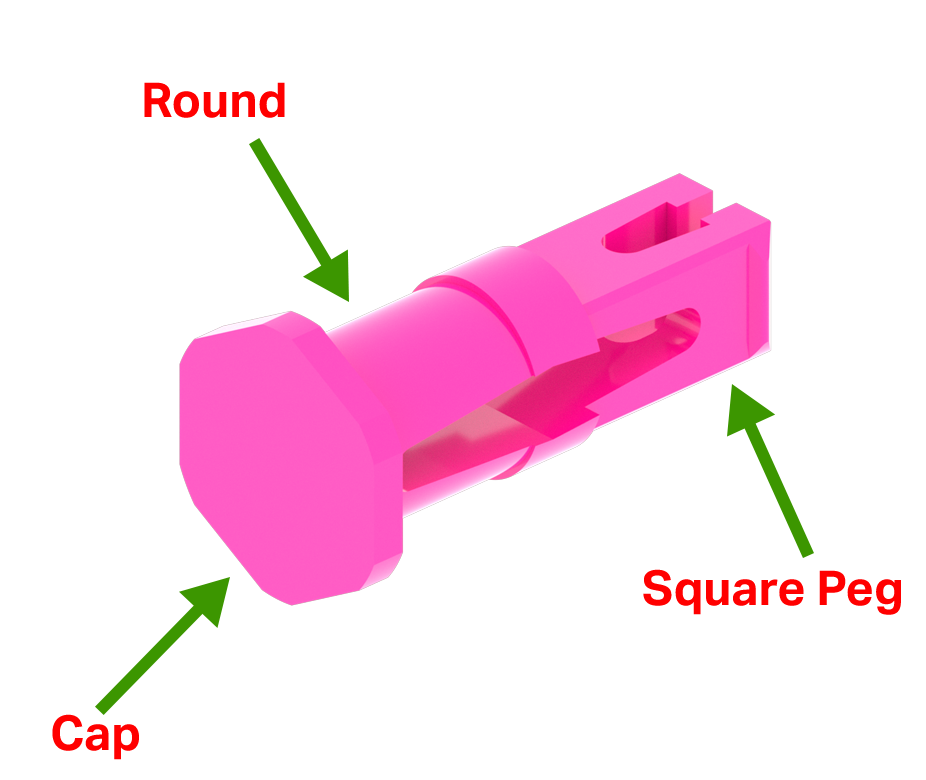

Pink Pin -pinnässä on joitain erikoisominaisuuksia. Siinä on korkki, joka estää sitä liukumasta pyöreän reiän läpi. Siinä on pyöreä osa, jonka avulla se voidaan työntää pyöreään reikään, ja siinä on neliömäinen tappi, jonka avulla se voidaan työntää neliönmuotoiseen reikään.

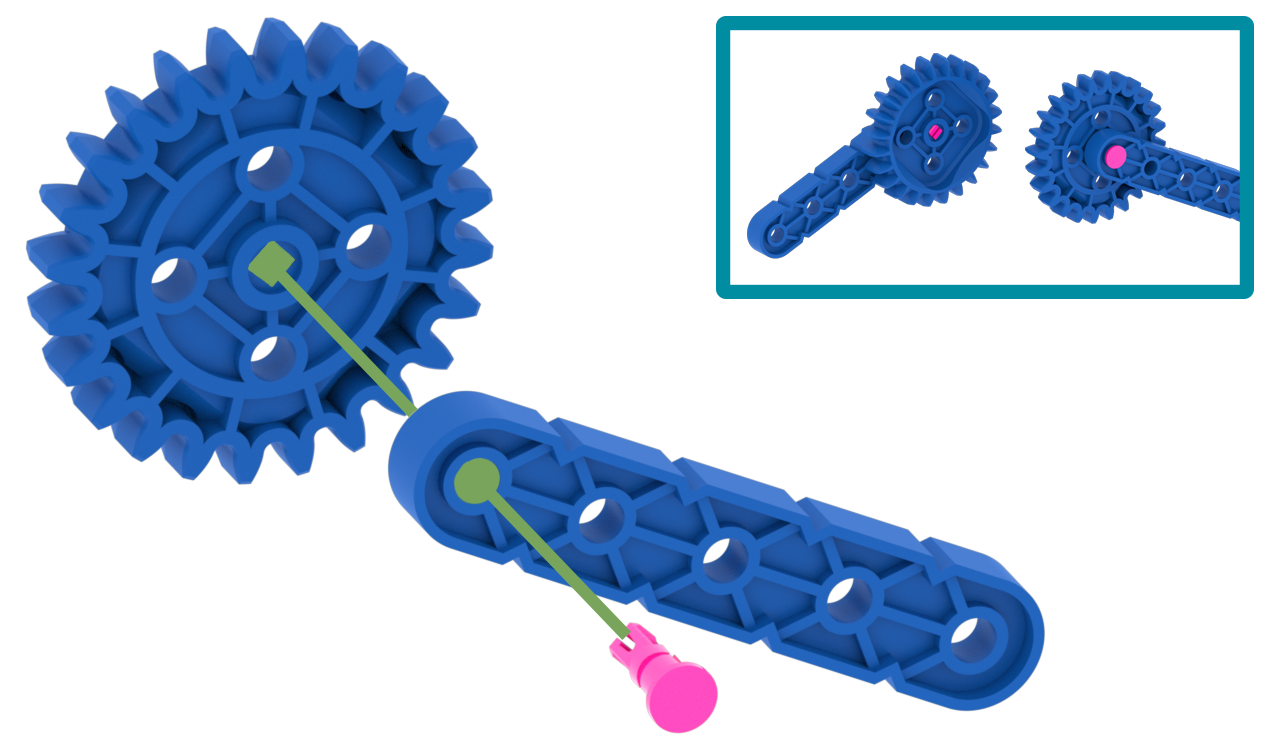

Esimerkiksi vaaleanpunainen tappi voidaan työntää sinisen säteen läpi, ja sen korkki estää sitä kulkemasta läpi. Pink Pinin pyöreä alue sopii Blue Beamin reikään ja neliömäinen tappi Blue Gearin neliömäiseen reikään, jolloin vaihteisto pääsee pyörimään vapaasti.

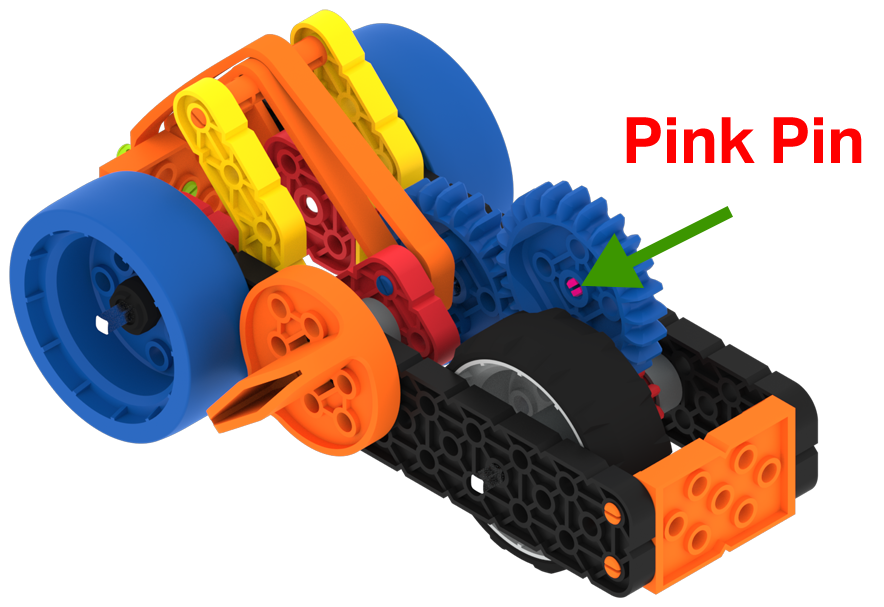

Supercar-projektissa Pink Pin antaa Blue Gearin pyöriä vapaasti ja siirtää voimaa kuminauhasta harmaaseen pyörään.
Harmaa Pins

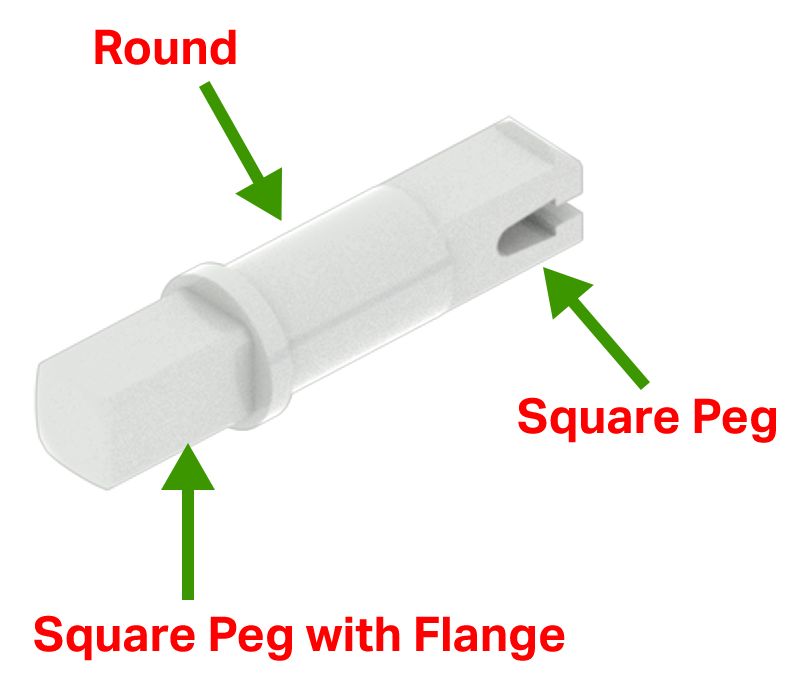

Harmaan tapissa on nelikulmainen tappi, jossa on laippa, sitten pyöreä osa ja neliömäinen tappi.
Harmaan tapin ominaisuudet mahdollistavat sen työntämisen moottoriin tai nuppiin, mikä pakottaa tapin pyörimään. Harmaa tappi voi kulkea osan pyöreän reiän läpi ja sitten toisen osan neliömäiseen reikään.

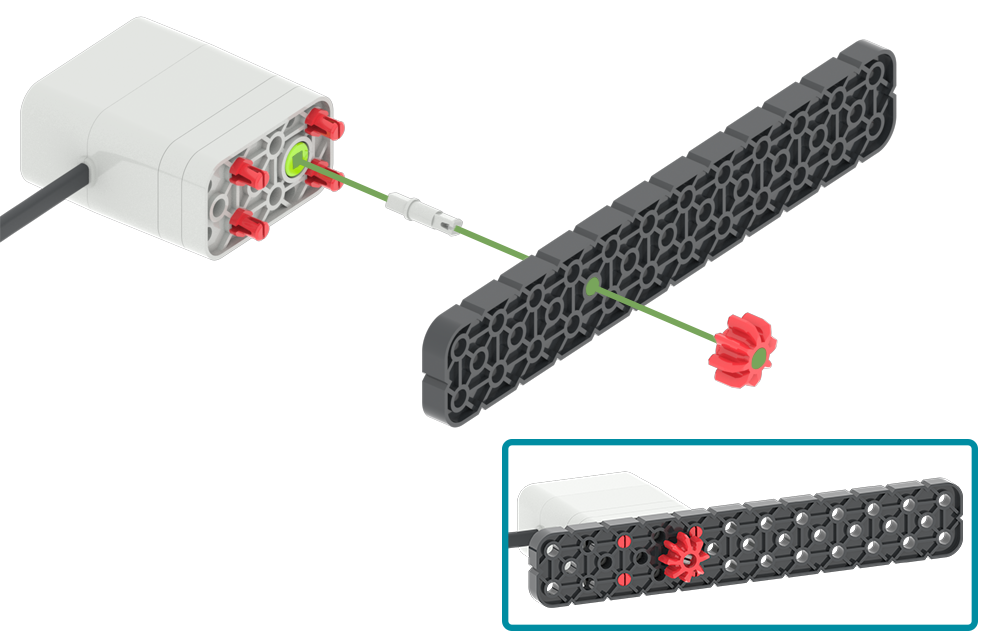

Esimerkiksi harmaan tapin neliömäinen tappi laipallinen voidaan työntää moottoriin ja sitten mustan suuren palkin läpi. Black Large Beamin toisella puolella Red Gear voitiin työntää Harmaan tapin neliömäiseen tappiin. Tämä antaa moottorin pyörittää punaista vaihdetta.
Vastakohdat

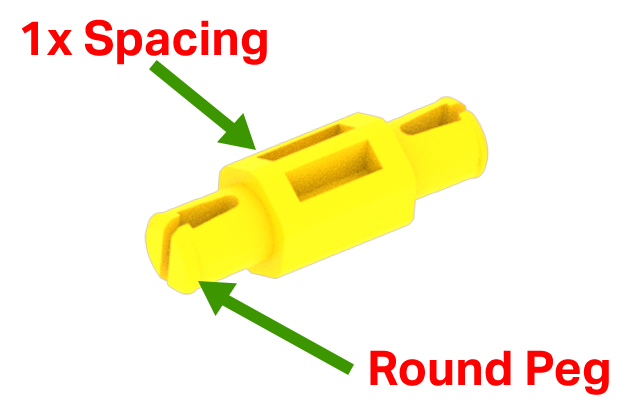

VEX GO -järjestelmällä projekteja rakennettaessa osien väliin tarvitaan joskus enemmän tilaa. Standoffit ovat liittimiä, jotka mahdollistavat tämän tapahtumisen. Erotuksissa on pyöreä tappi molemmissa päissä ja keskiosa, joka muodostaa etäisyyden osien väliin.

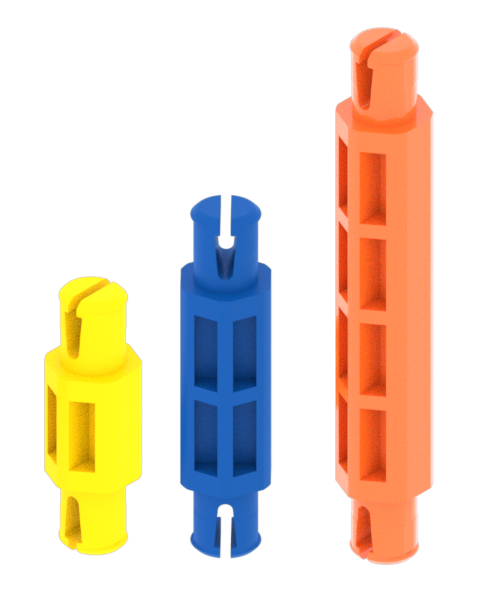

Erikokoisia erottimia on kolmea eri kokoa. Nämä sisältävät:
- Keltainen Standoff on muoviosan paksuuden verran.
- Blue Standoffissa on kahden paksuuden muoviosien väli.
- Orange Standoffissa on neljän paksuuden muoviosien väli.

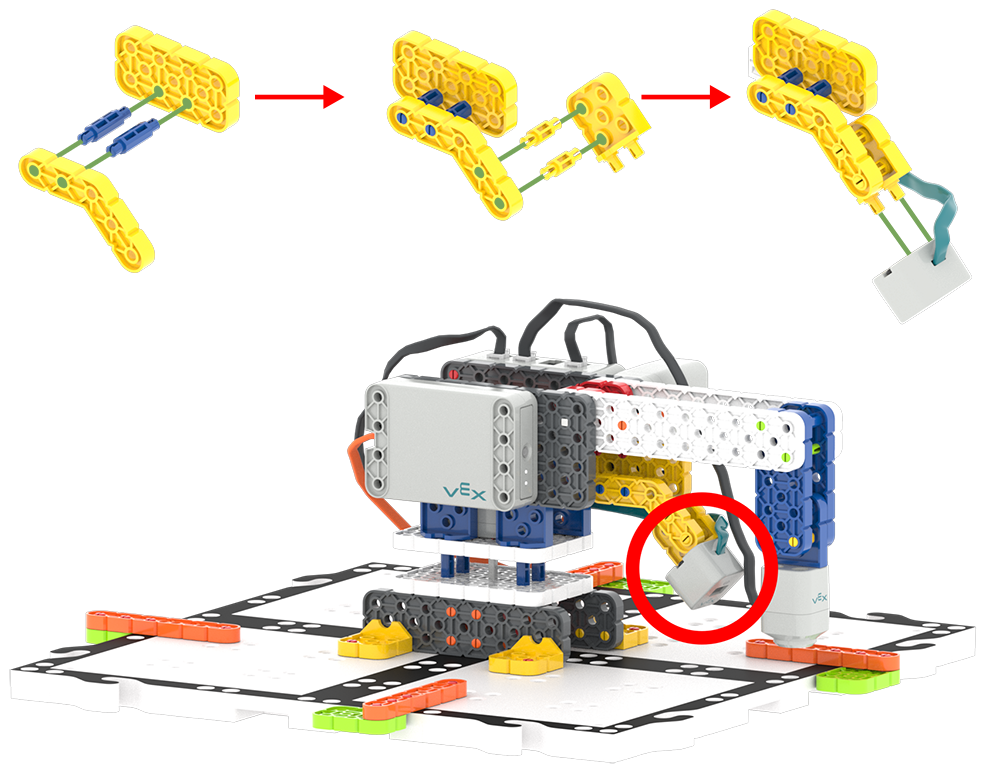

Osien välinen etäisyys voi olla erittäin tärkeä projektisi kannalta. Voit esimerkiksi käyttää kahta keltaista erotusta keltaisen kulmapalkin ja keltaisen liittimen välillä. Tämän avulla voit kiinnittää silmäsensorin niin, että se on keskellä robottivarsiprojektia.
Liittimet
Liittimet ovat erittäin hyödyllisiä osia. Niiden avulla voit yhdistää kaksi osaa. Nämä liitännät voivat olla 90 asteen yhteydessä toisiinsa tai rinnakkain.
Liittimissä on pyöreät reiät ja tapit.
90 asteen liittimet

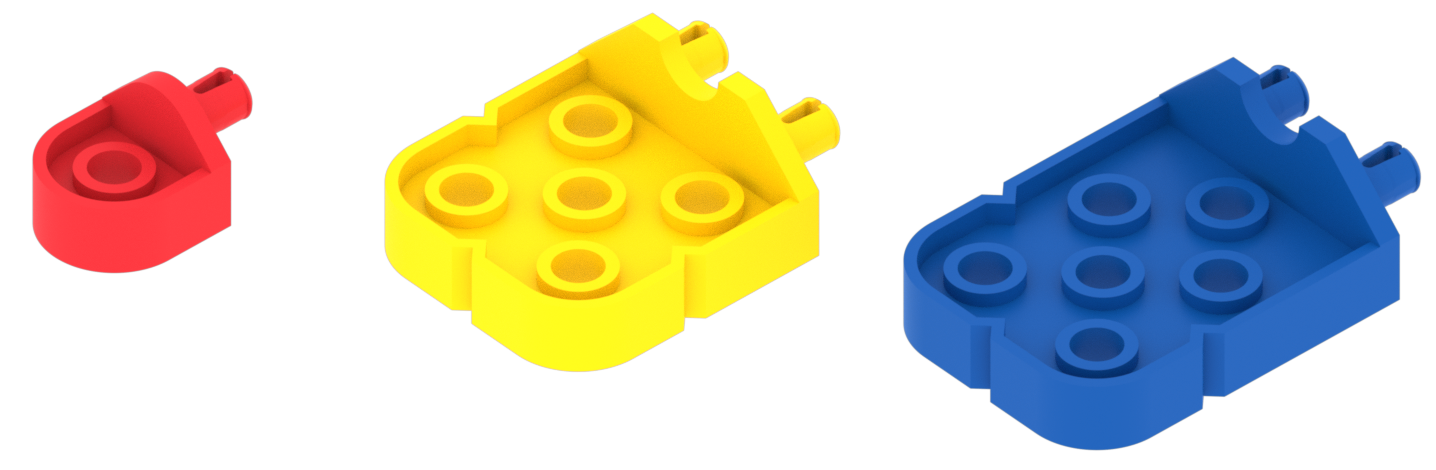

90 asteen liittimiä on kolmea kokoa. Nämä sisältävät:
- Punaisissa liittimissä on yksi tappi ja yksi reikä. Tämä mahdollistaa näiden liittimien pyörimisen.

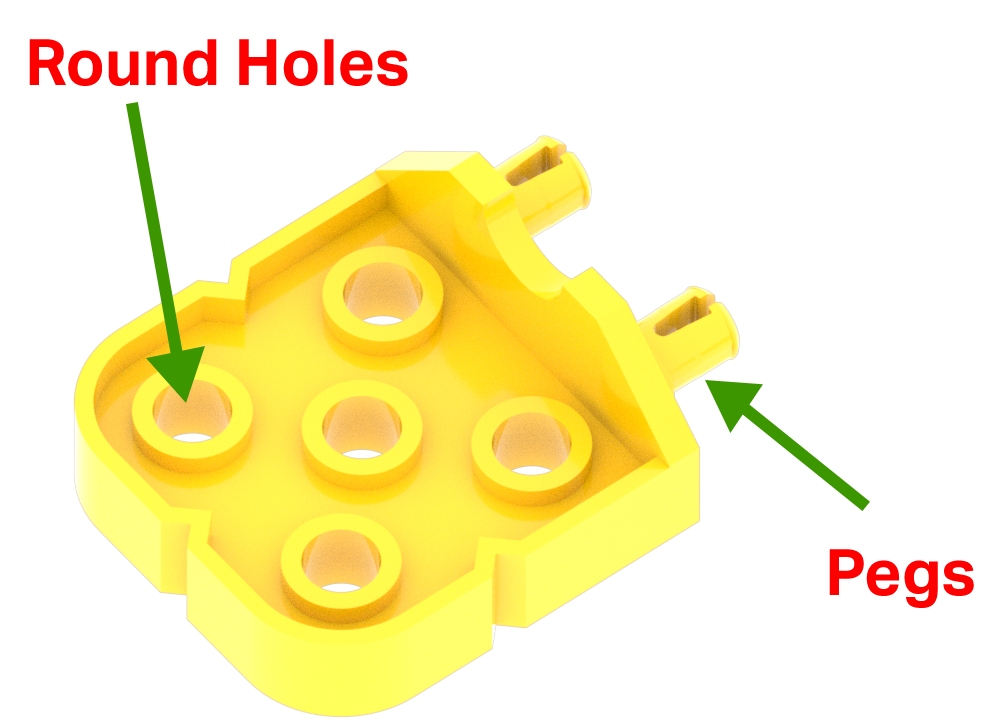

- Keltaisissa liittimissä on viisi reikää ja kaksi tappia.
- Sinisissä liittimissä on kuusi reikää ja kaksi tappia. Siniset liittimet ovat yhden reiän pidempiä kuin keltaiset liittimet.

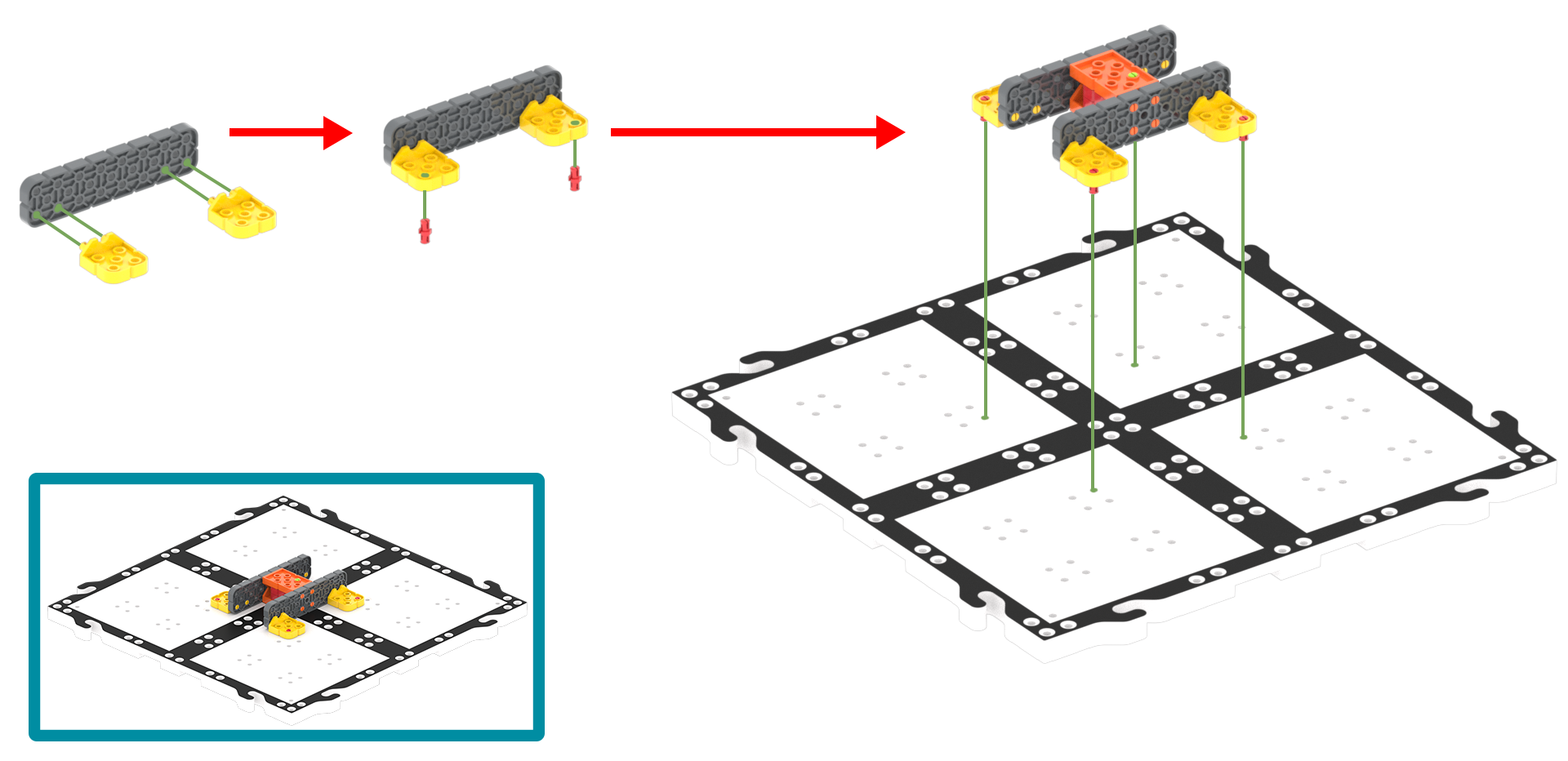

Osien yhdistäminen 90 asteen kulmassa on erittäin tärkeä ominaisuus VEX GO -järjestelmässä. Esimerkiksi kahta keltaista liitintä voidaan käyttää yhdistämään 90 asteen kulmassa oleva harmaa suuri säde laattaan, jotta robottivarsiprojektisi pohja voidaan tehdä.
Rinnakkaisliittimet

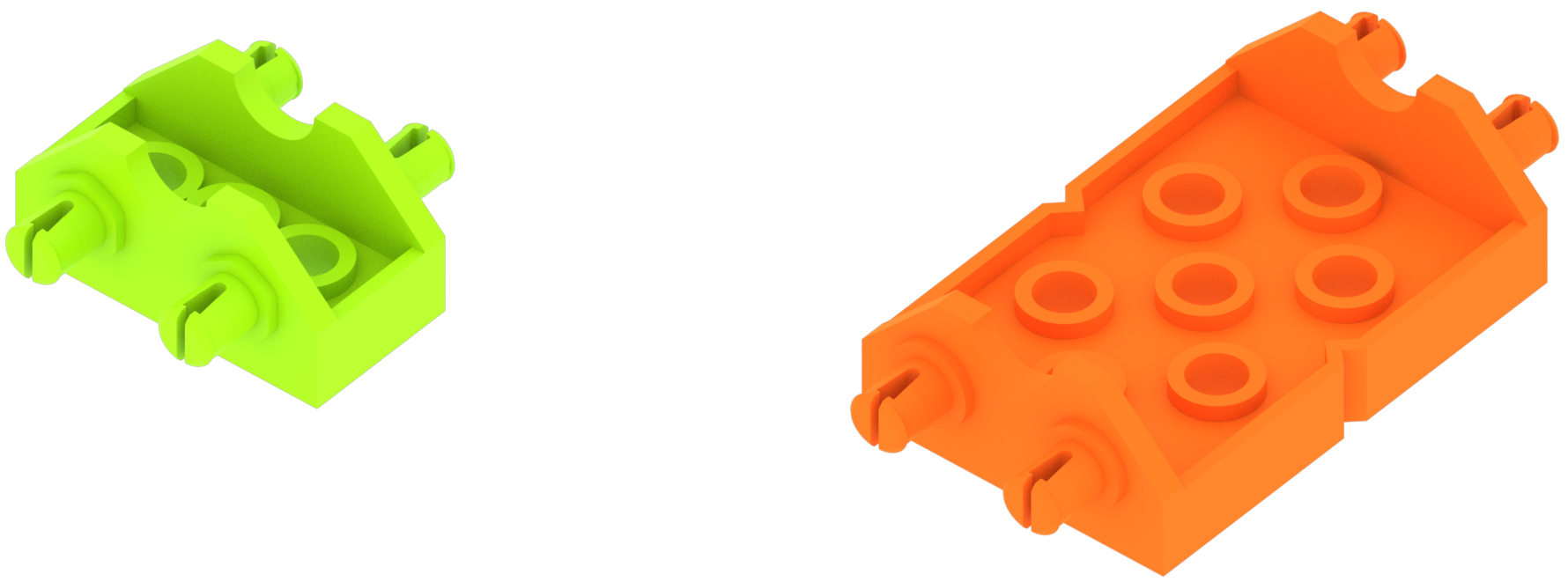

Rinnakkaisliittimiä on kahta kokoa. Nämä sisältävät:
- Vihreissä liittimissä on kaksi tappia kummallakin sivulla ja kaksi reikää tappien välissä.
- Oranssissa liittimessä on kaksi tappia kummallakin sivulla ja seitsemän reikää tappien välissä.
Rinnakkaisliittimet voivat olla erittäin hyödyllisiä projekteja rakennettaessa VEX GO -järjestelmällä. Voit esimerkiksi erottaa kaksi rinnakkaista mustaa suurta palkkia oranssilla liittimellä, kun rakennat Super Car -projektiasi.
Liitäntöjen tekeminen osien välillä VEX GO -järjestelmällä on hauskaa ja helppoa käyttämällä nastoja, erottimia ja liittimiä. Ne auttavat sinua luomaan fyysisen yhteyden osien välille ja tuomaan mielikuvituksesi todellisuuteen.
