3D-tulostuskotelot VEX AI -järjestelmään – VEX kirjasto

Kun työskentelet VEX AI -järjestelmän kanssa, Jetsonille ja Intel-kameralle on tarjolla ehdotettuja 3D-tulostusvaihtoehtoja.

Näitä 3D-tulostusehdotuksia voidaan käyttää Jetsonin sijoittamiseen ja kameroiden vakauttamiseen.

Tulostustiedostot voi ladata:

Linkki tulostustiedostojen zip-kansioon

3D-tulostusehdotus Jetsonille

Jetsonia käytettäessä on tärkeää luoda sille eräänlainen kotelo, jotta se ei vaurioidu kilpailussa.

Jetsonissa on kaksi tulostustiedostoa:

Kaavio, joka havainnollistaa VEX AI:n asennusprosessia, mukaan lukien keskeiset komponentit ja konfigurointiin tarvittavat liitännät.

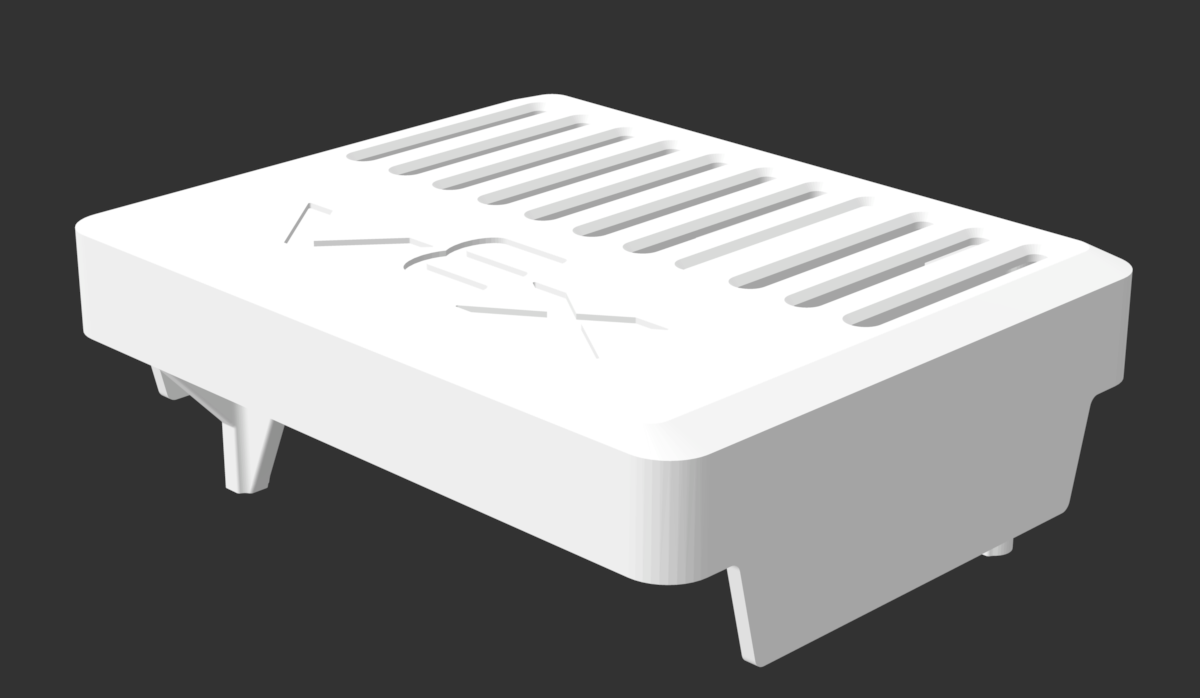

Jetson Nano -kotelon yläosa

VEX AI:n asennusprosessia kuvaava kaavio, jossa on merkittyjä komponentteja ja liitäntöjä, jotka auttavat käyttäjiä konfiguroimaan V5-robotiikkajärjestelmänsä tehokkaasti.

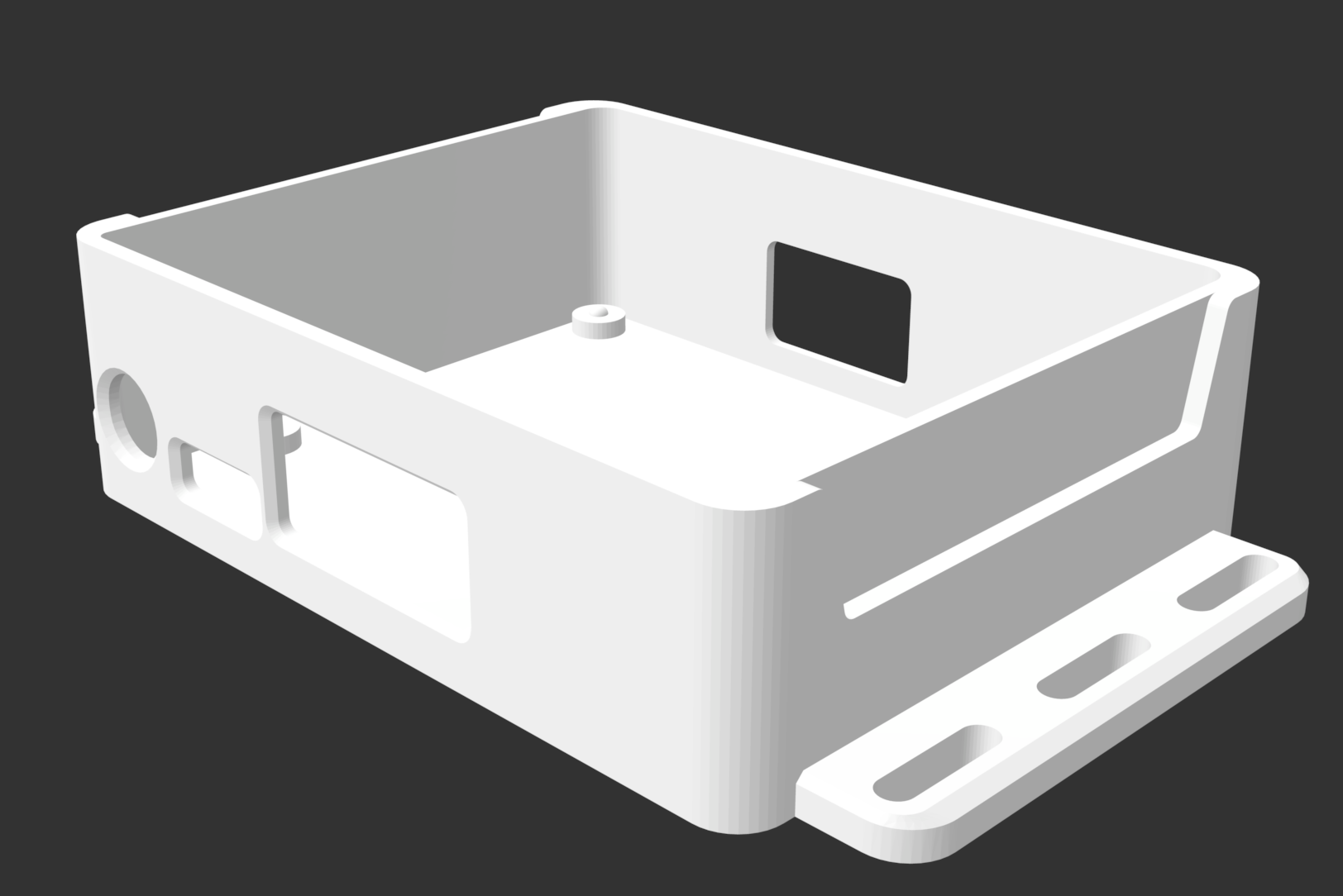

Jetson Nano -kotelon pohja

Huomaa, että kotelon kiinnittämiseen tarvitaan 2,6 mm x 8 mm itsekierteittävät ruuvit.

3D-tulostusehdotus Intel-kameralle

Intel-kameraa käytettäessä on tärkeää luoda sille tyyppinen kotelo, jolla varmistetaan, että se tuulettaa riittävästi ja pysyy vakaana.

Intel-kameraan sisältyy kaksi tulostustiedostoa:

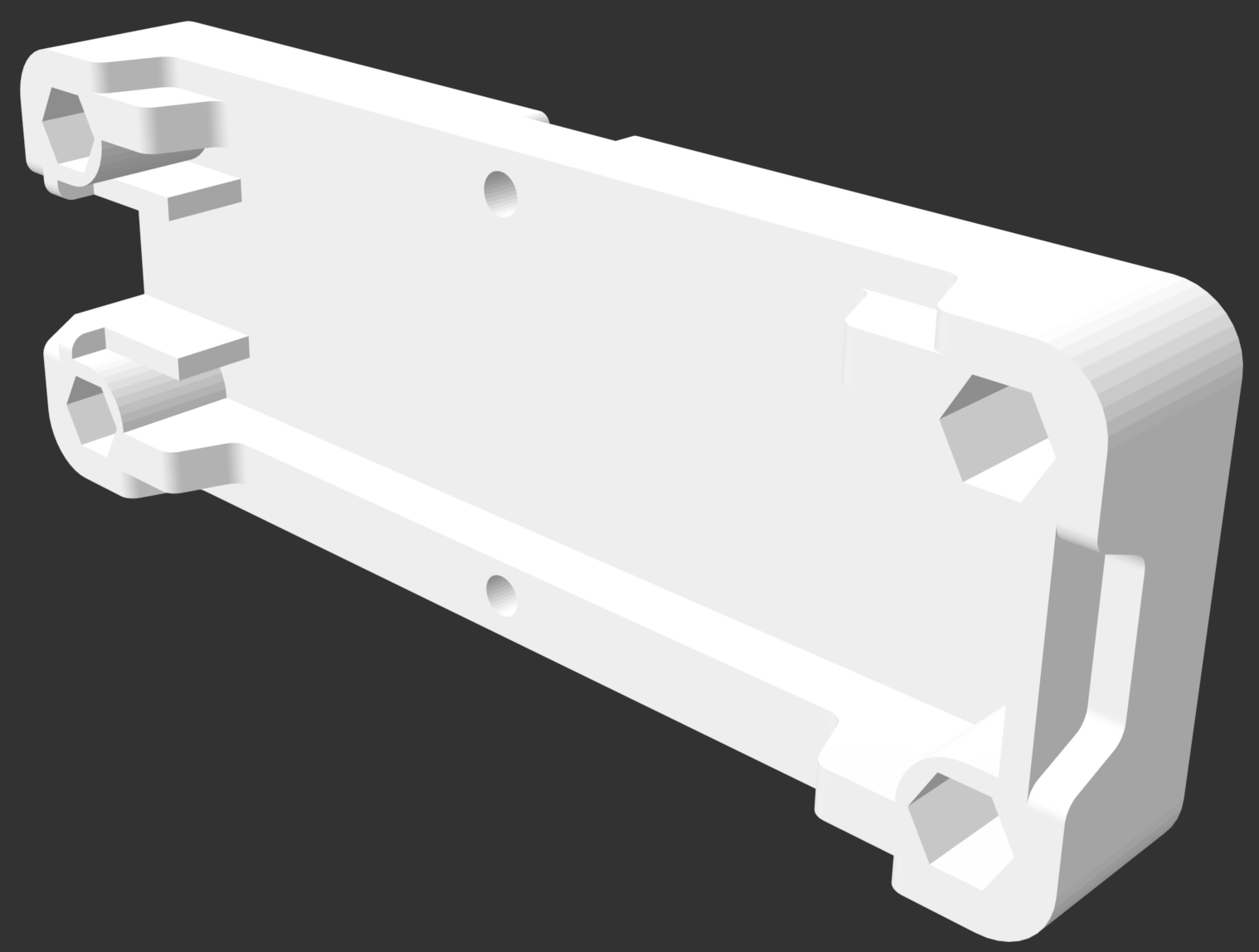

Kaavio, joka havainnollistaa VEX AI:n asennusprosessia, mukaan lukien keskeiset komponentit ja liitännät, osana V5-kategorian kuvausta.

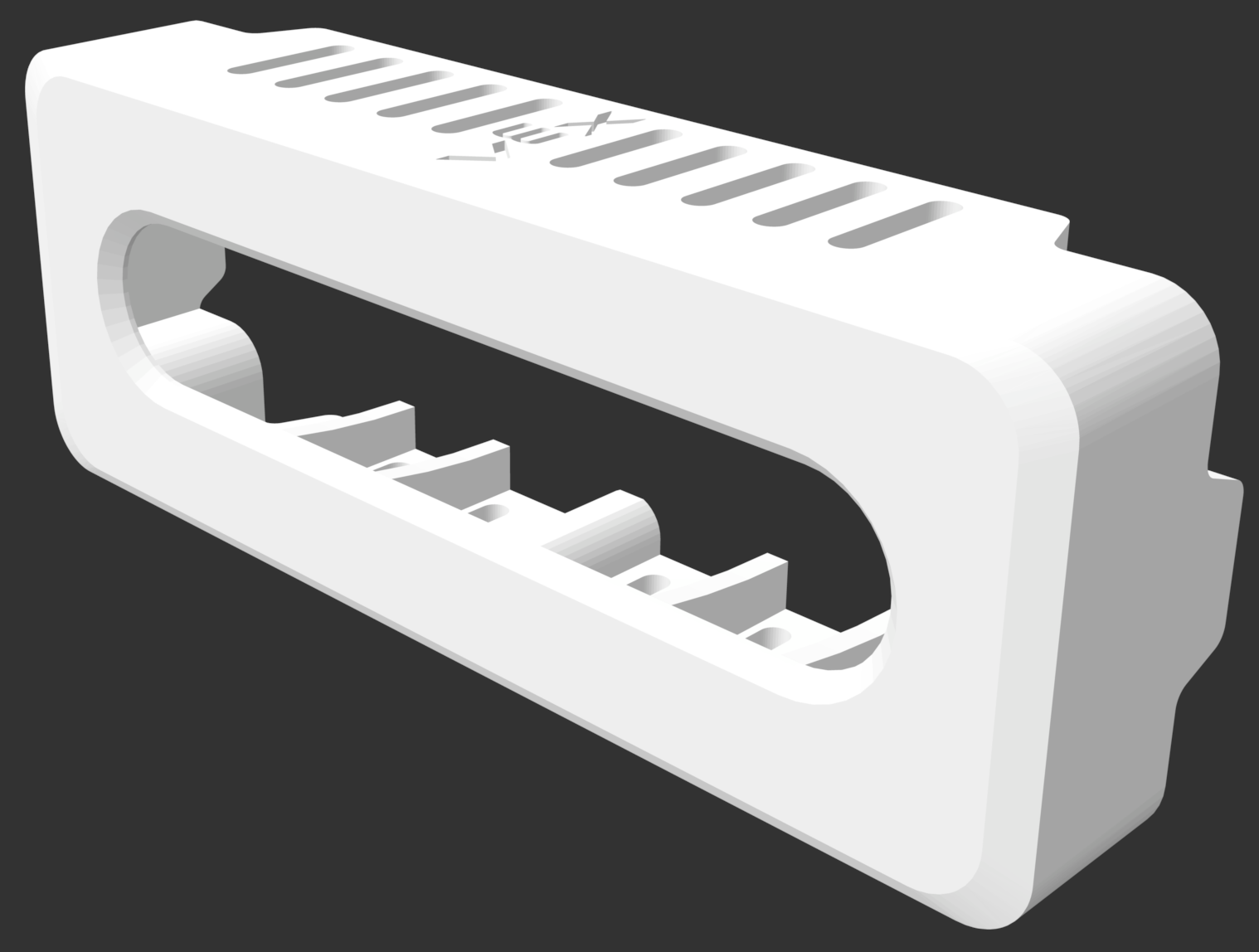

Intel-kamerakotelo

Kaavio, joka havainnollistaa VEX AI:n asennusprosessia, mukaan lukien keskeiset komponentit ja liitännät, osana V5-kategorian kuvausta VEX AI:n määrittäminen -osiossa.

Intelin kamerakotelon pohja

Huomaa, että neljä 276-6781-kierteistä moottoriosaa ja kaksi #6-32 x 0,5" ruuvia tarvitaan tulosteen kiinnittämiseen.
