Ennen kuin Jetson voi toimia kunnolla, Intel Dual Band Wi-Fi ja antennit on asennettava.

Tarvittavat osat

Jetson Nano -emolevy, jossa on Intel Wi-Fi -moduuli ja kaksi sen vieressä olevaa ulkoista antennia.

Kokoamiseen tarvittavat osat ovat seuraavat:

Jetson
Intel Dual Band Wi-Fi
2x antennit

Irrota Jetson Nano -moduuli

Jetson Nano -levy, jonka jäähdytystuuletin on irrotettu ja asetettu sen viereen.

Irrota tuuletin, jos se on kiinnitetty Jetson-nanomoduuliin, ja irrota se. Jos tuuletin on jo irrotettu, siirry vaiheeseen 2.

Jetson Nano -moduuli, jossa näkyy kaksi ruuvia, jotka kiinnittävät sen kantolevyyn.

Irrota kaksi ruuvia, joilla Jetson Nano Module on kiinnitetty alustaan.

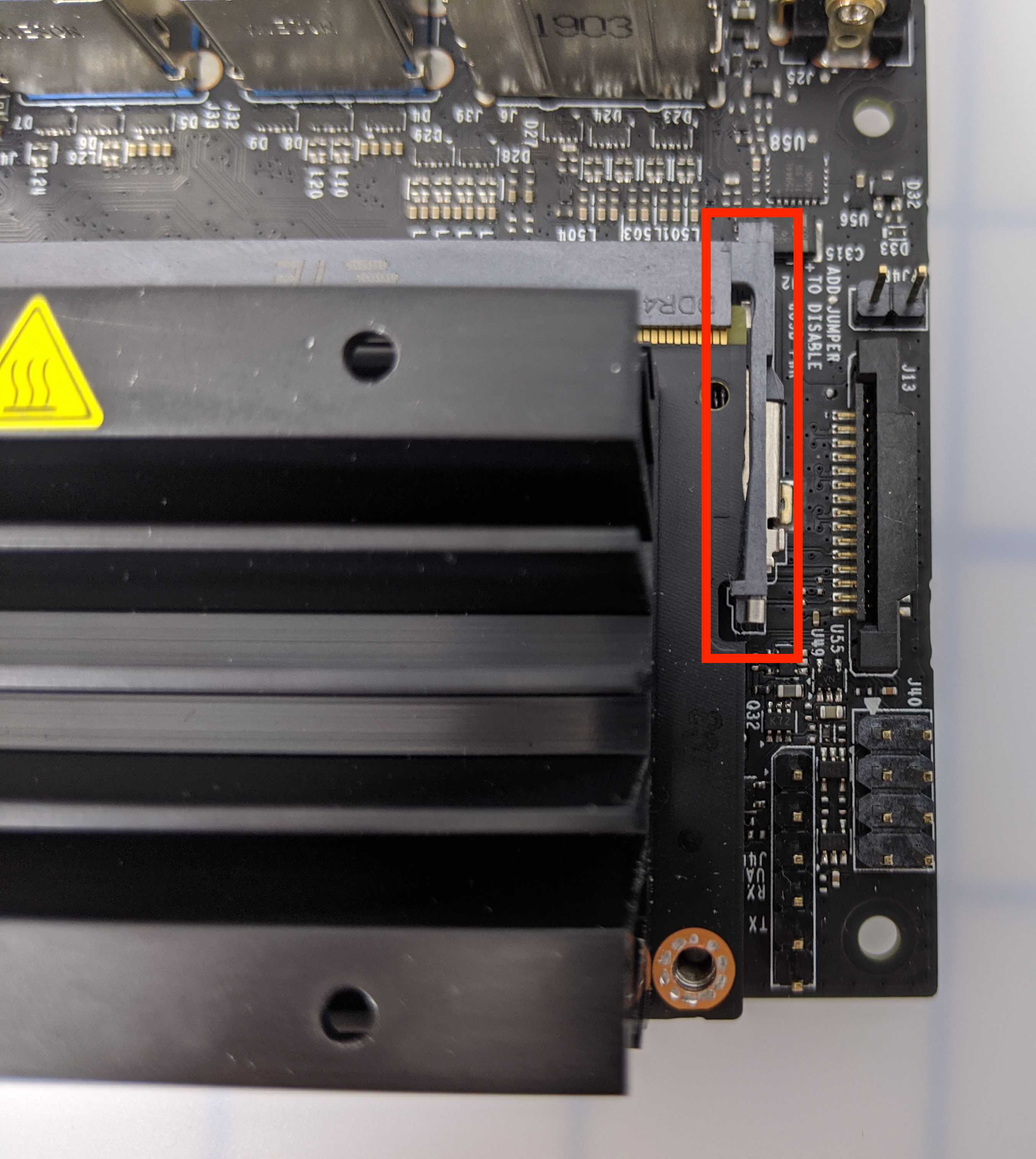

Jetson Nano -moduuli, jonka sivukielekkeet on korostettu ja jotka osoittavat, mistä kohdasta se irrotetaan kantolevystä.

Kun ruuvit on irrotettu, avaa kaksi kielekettä, jotka pitävät Jetson Nano -moduulia kantolevyssä. Tee tämä vetämällä kielekkeitä varovasti vaakasuoraan pois Jetson Nano -moduulista.

Lähikuva Jetson Nano -moduulin yhdestä sivuläppästä, jota käytetään sen irrottamiseen kantolevystä.

Jetson Nano -moduulin molemmilla puolilla on välilehti.

Jetson Nano -moduuli irrotettuna kantolevyltä, sisäinen korttipaikka ja komponentit näkyvissä.

Vedä Jetson Nano Module varovasti suoraan ulos kantolevystä. Huomaa kantolevyn keskellä oleva ruuvi.

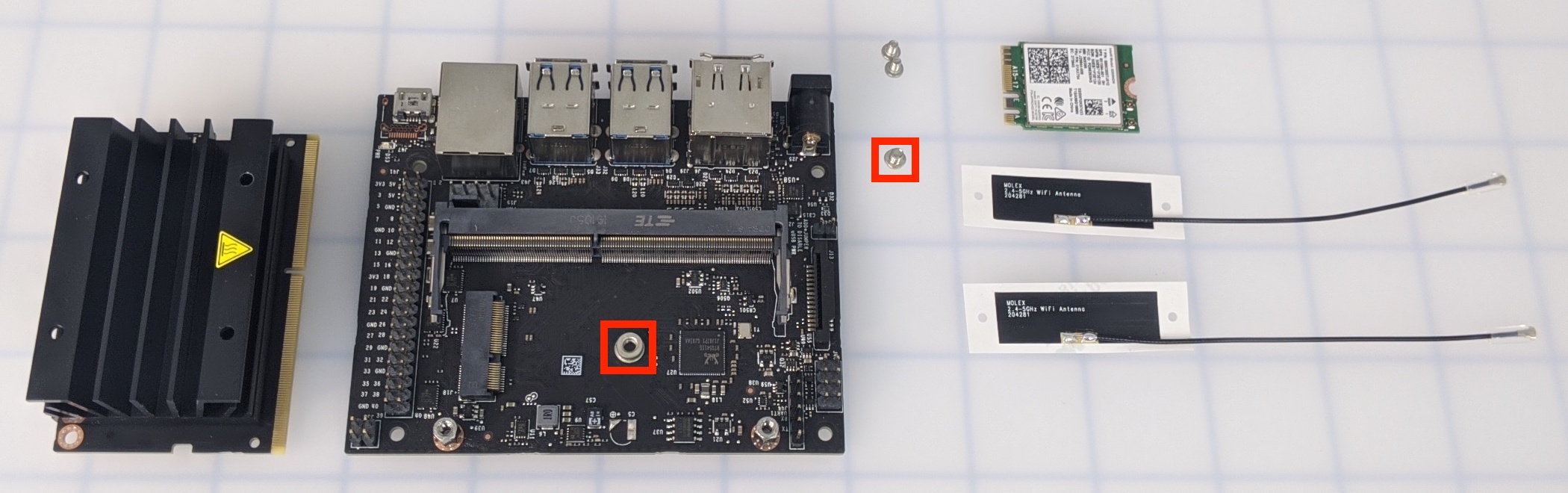

Kantolevy, jonka keskimmäinen ruuvi on korostettu irrotettavaksi ennen Wi-Fi-moduulin asentamista.

Irrota kantolevyn keskellä oleva ruuvi.

Kiinnitä antennit

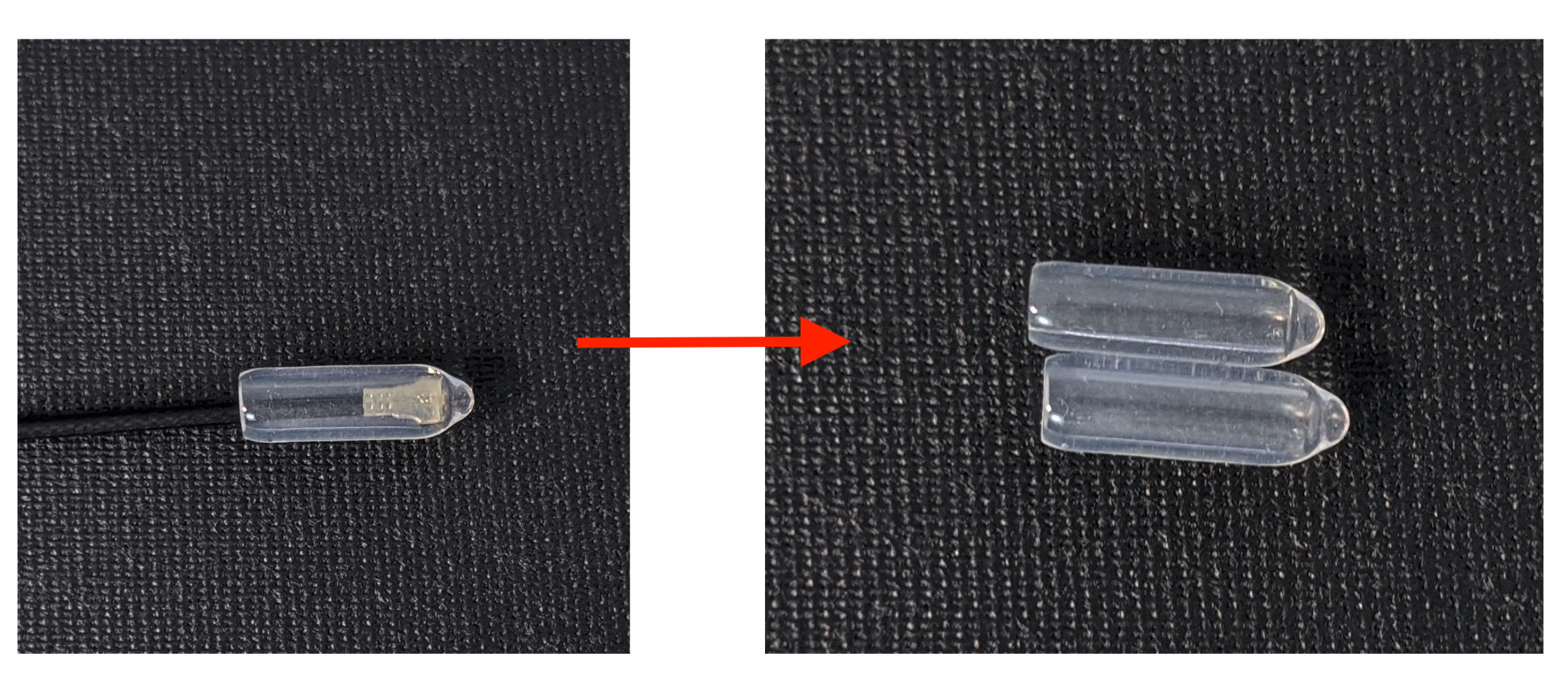

Antenniliittimien muovisuojukset irrotetaan kahdesta antennista.

Irrota antennien muovisuojus.

Kaksi antennia, joista on poistettu muovisuojukset, valmiina liitettäväksi Wi-Fi-moduuliin.

Varmista, että muovisuojat on poistettu molemmista antenneista.

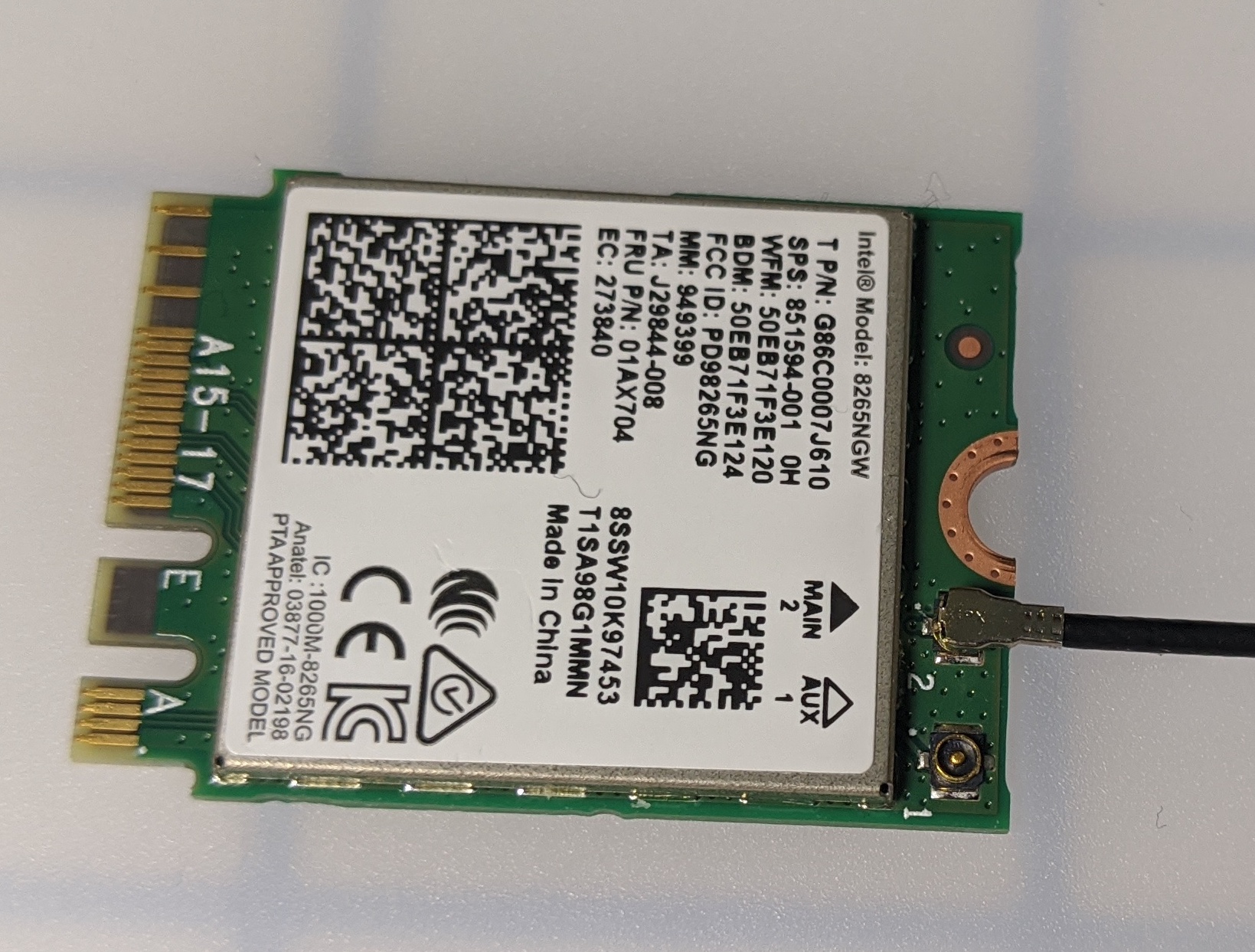

Ensimmäinen antennikaapeli kytketään Intel Dual Band Wi-Fi -moduuliin.

Kiinnitä yksi antenni Intel Dual Band Wi-Fi -verkkoon. Varmista, että painat kevyesti, koska osat ovat herkkiä. Napsahdusääni varmistaa, että antenni on kunnolla kiinni.

Huomautus: jos antennin kiinnittämiseen tarvitaan enemmän painetta, käytä kynäpyyhekumia tai muuta pientä esinettä painaaksesi enemmän. Metallin käyttöä paineen kohdistamiseen ei suositella.

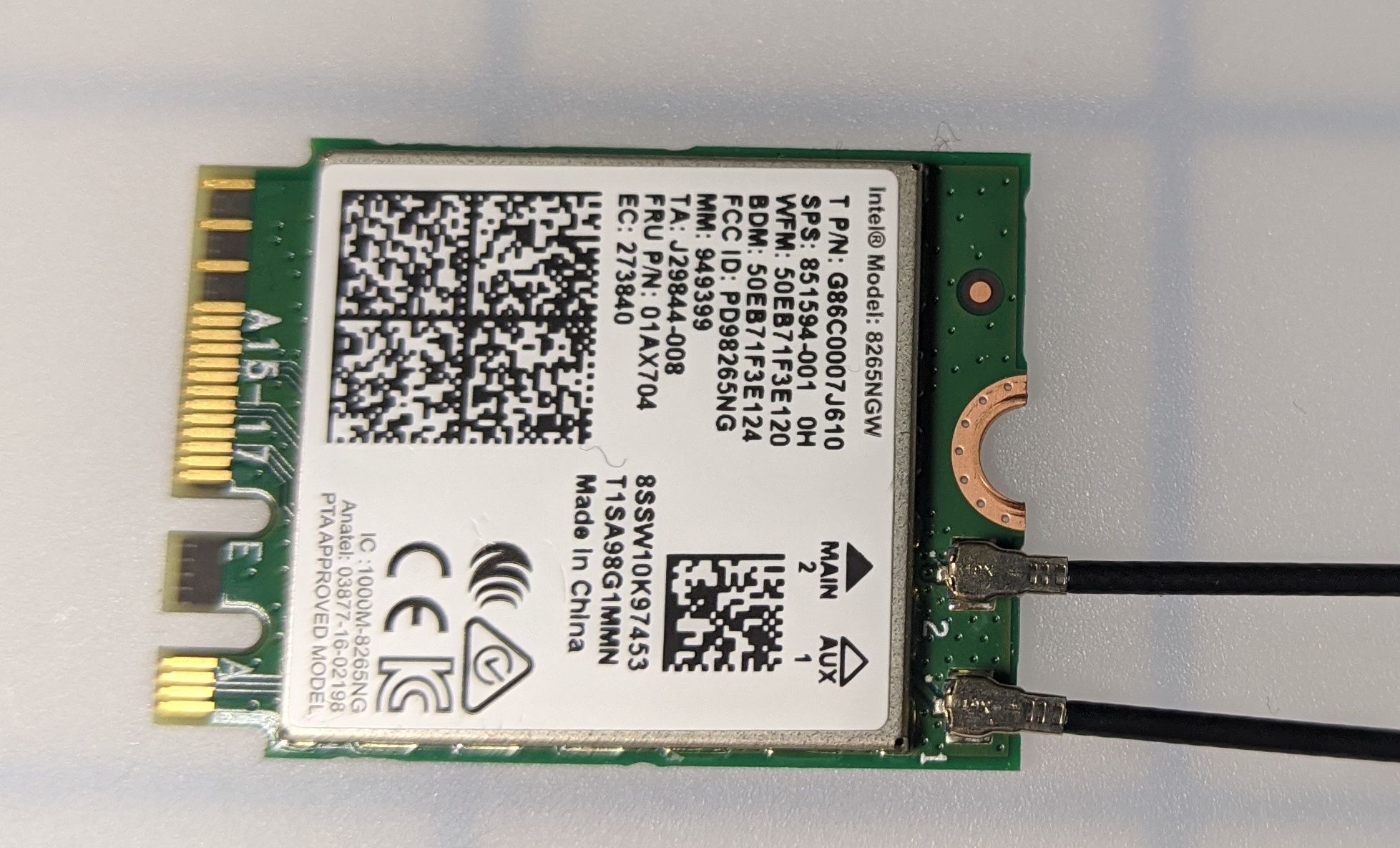

Toinen antennikaapeli kytkettynä Intel Dual Band Wi-Fi -moduuliin.

Kiinnitä toinen antenni samalla tavalla kuin edellisessä vaiheessa.

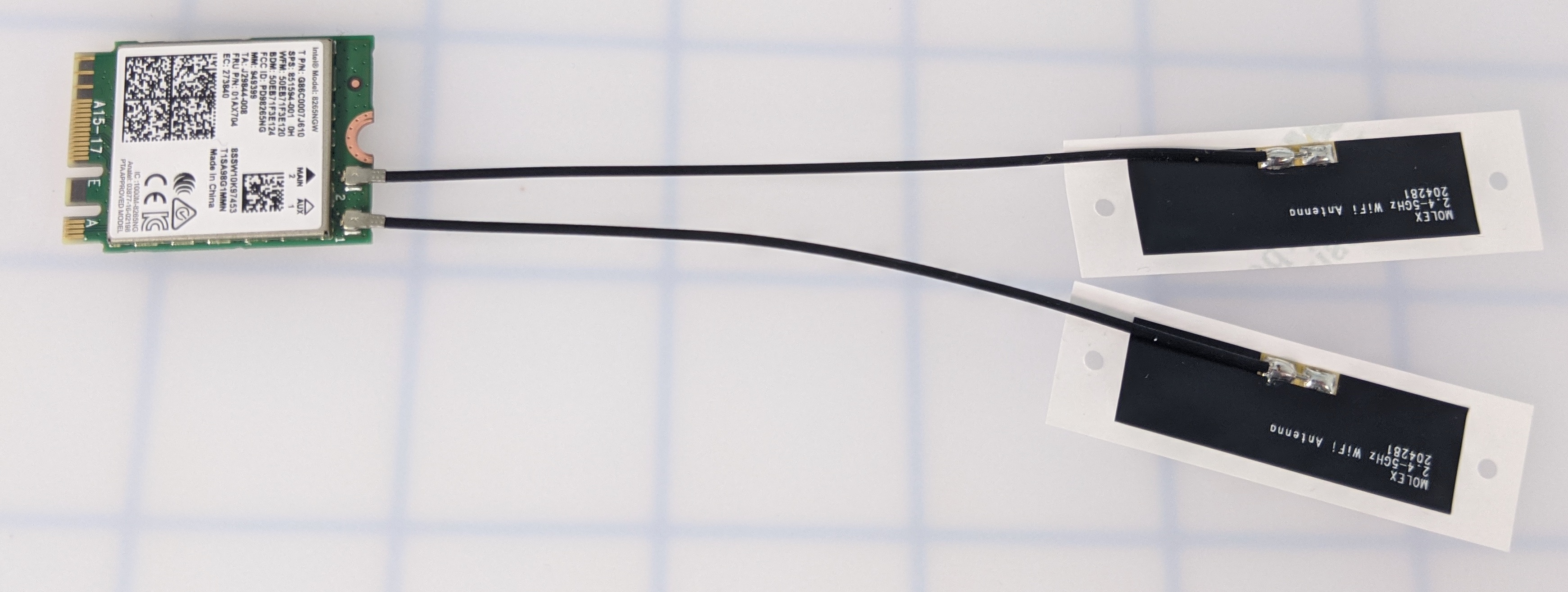

Wi-Fi-moduuli, jossa molemmat antennit on kiinnitetty ja kaapelit ulospäin ulottuvat.

Varmista, että molemmat antennit on liitetty Intel Dual Band Wi-Fi -verkkoon kokonaan. Ota Intel Dual Band Wi-Fi varmistaaksesi, että molemmat antennit ovat turvassa ja että kumpikaan niistä ei putoa.

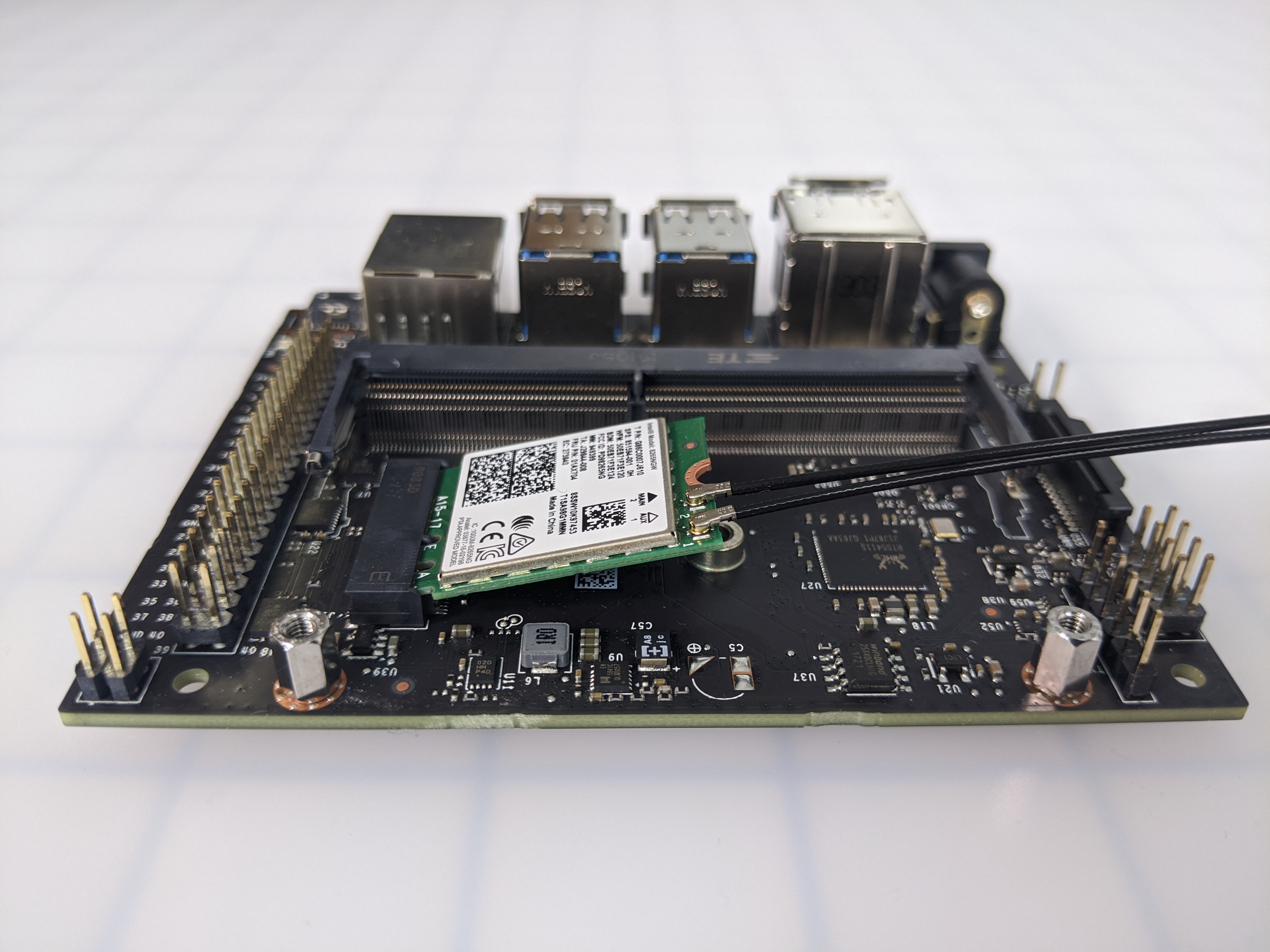

Intel Dual Band Wi-Fi -moduuli on asetettu kantolevyyn kulmassa.

Aseta Intel Dual Band Wi-Fi kantolevyyn vinosti.

Wi-Fi-moduuli on kiinnitetty kantolevyyn, mutta kallistettu ylöspäin ennen ruuvilla kiinnittämistä.

Se pysyy hieman vinossa, kunnes sitä käytetään ruuvin avulla pitämään sitä paikallaan.

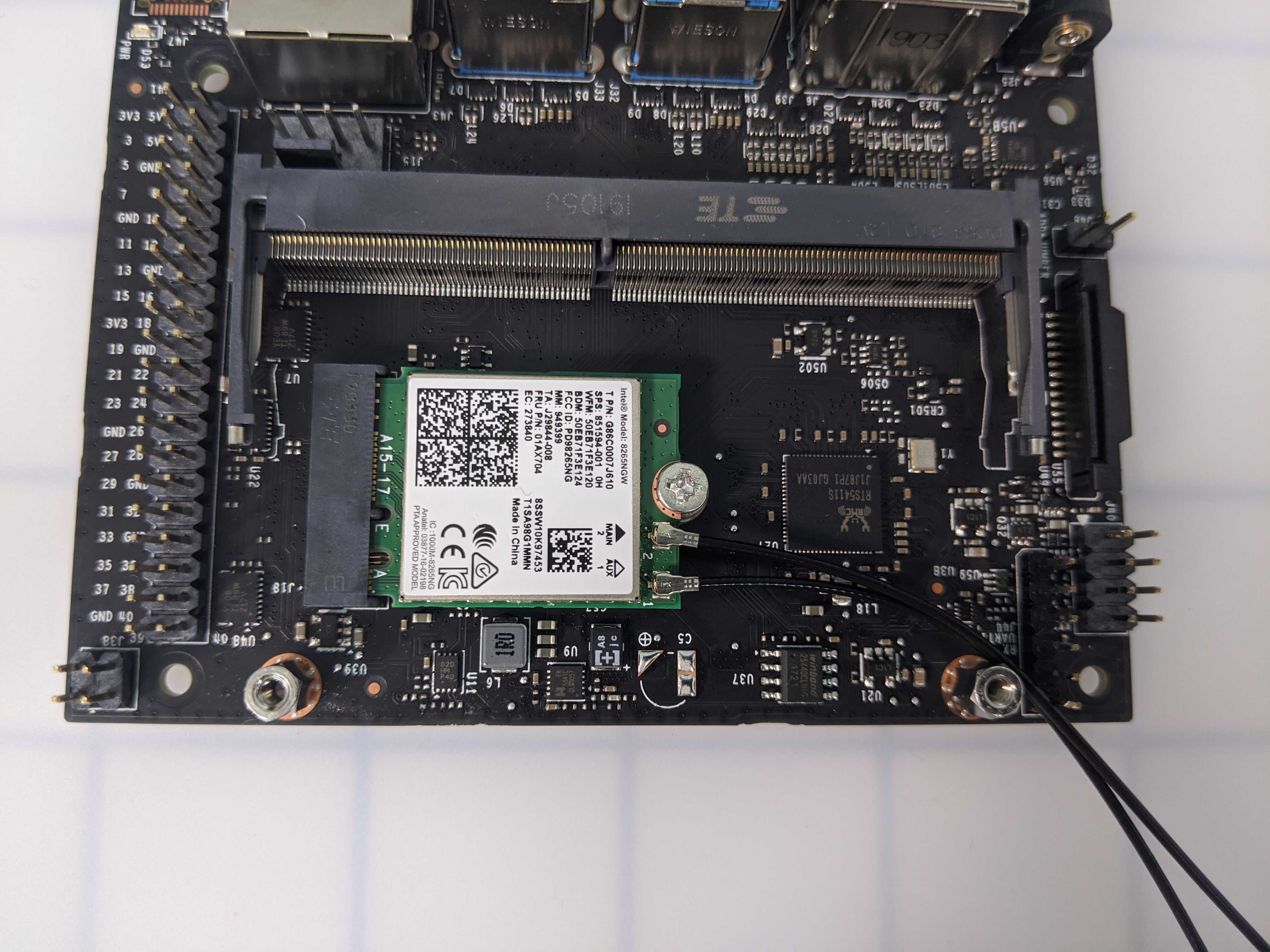

Wi-Fi-moduuli kiinnitetty kantolevyyn ruuvilla, antennit kiinni.

Kiinnitä ruuvi pitääksesi Intel Dual Band Wi-Fi paikoillaan. Varmista, ettet kiristä ruuvia liikaa, jotta se ei irtoa.

Kiinnitä Jetson Nano Module uudelleen

Jetson Nano -moduuli asetettu takaisin kantolevylle ruuvinreiät kohdistettuina.

Aseta Jetson Nano Module takaisin alustalle vinosti. Paina hieman alaspäin, jotta ruuvinreiät ovat samalla tasolla.

Jetson Nano -moduuli kiinnitetään kantolevyyn kahdella ruuvilla.

Kiinnitä kaksi ruuvia takaisin Jetson Nano Moduleen kiinnittääksesi sen Carrier Boardiin. Varmista, ettet kiristä ruuveja liikaa, jotta vältytään irtoamiselta.

Jetson Nano -kortti, johon on asennettu Intel Wi-Fi -moduuli ja kaksi kytkettyä antennia.

Intel Dual Band Wi-Fi ja antennit on nyt asennettu.
