Kytkimen avulla voit herättää VEX GO -järjestelmän henkiin ilman ohjelmointia.

Käytä kytkintä moottorin kanssa

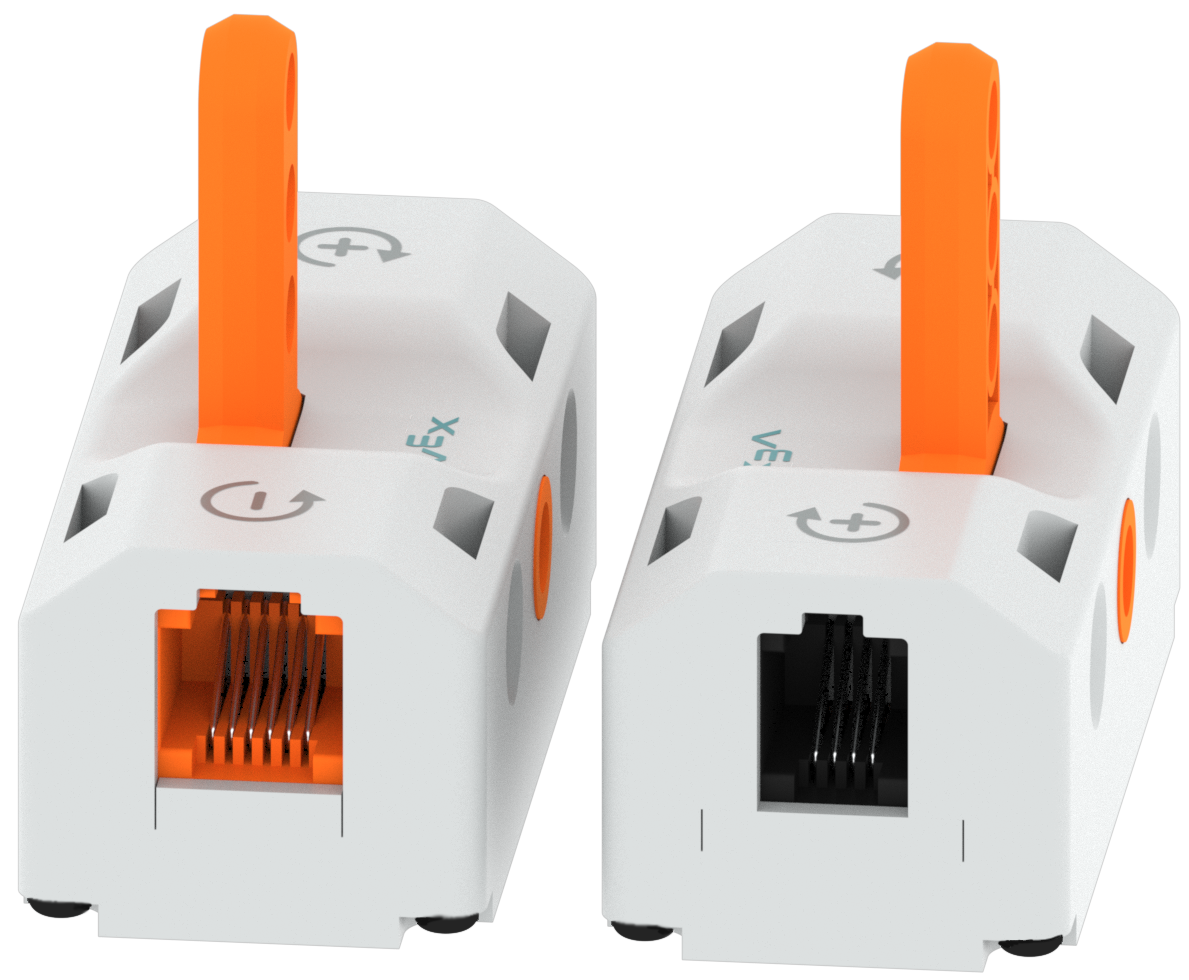

Molemmilta puolilta esitetty kytkinkappale havainnollistaa, että sen kummallakin puolella on portti. Smart Port ei ole värillinen ja on pienempi, kun taas akkuportti on oranssi ja suurempi.

Moottorin käyttäminen kytkimen kanssa mahdollistaa moottorin ohjaamisen ilman ohjelmointia.

Kytkimessä on kaksi porttia. Smart-portti moottorin tai LED-puskurin liittämiseen ja oranssi akkuportti akun liittämiseen.

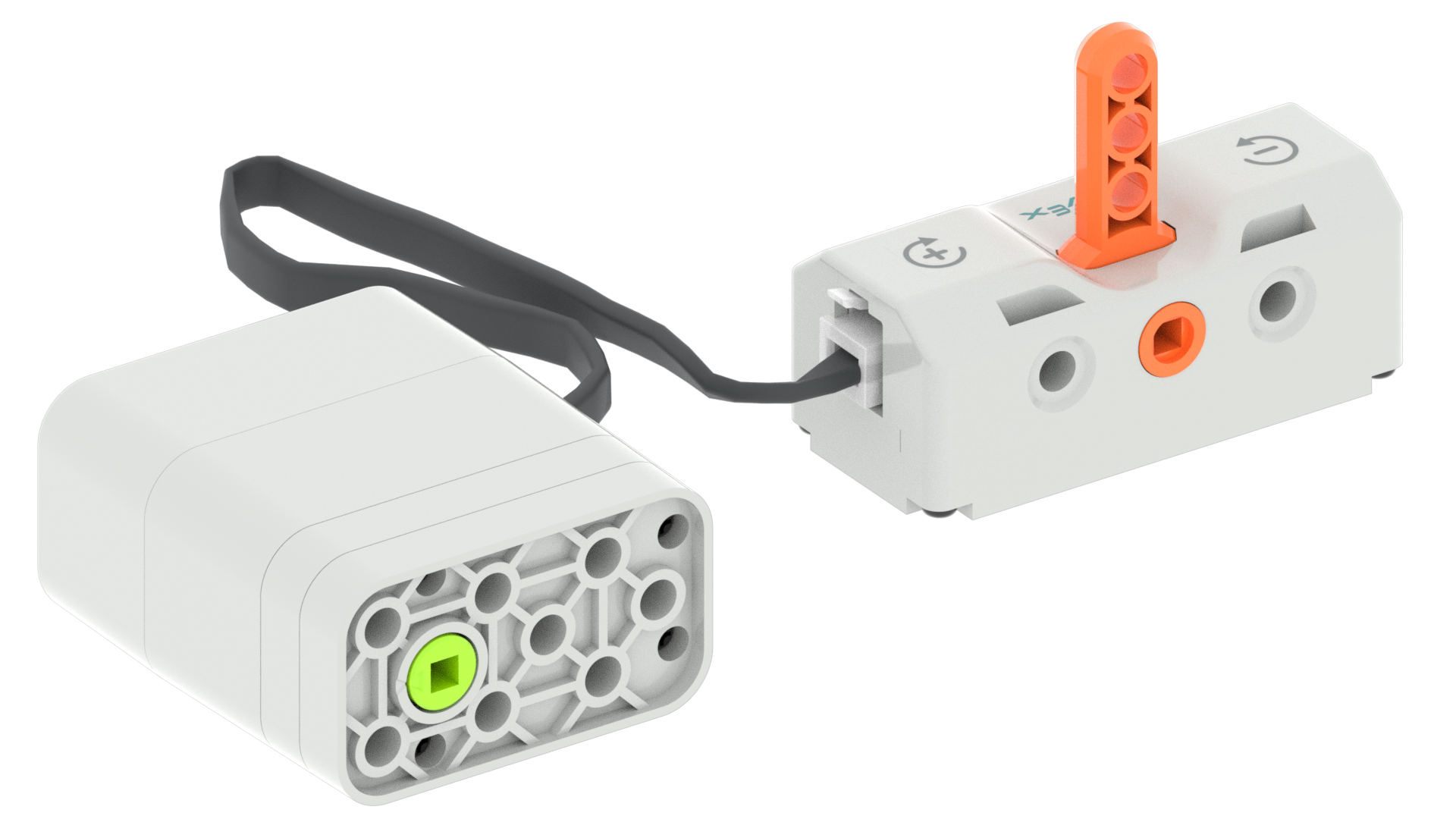

Moottori, jonka kaapeli on kytketty kytkimen älyporttiin.

Liitä moottori kytkimeen työntämällä moottorin kaapeli kytkimen Smart-porttiin.

Kaavio kahdesta kytkimestä, joissa moottorikaapelit on kytketty älyportteihinsa. Vasemmalla moottorikaapeli on kytketty kokonaan ja siinä on vihreä valintamerkki, kun taas oikealla moottorikaapeli on kytketty vain osittain ja siellä on punainen X.

Varmista, että moottorikaapeli on työnnetty kokonaan kytkimen Smart-porttiin. Napsahdusääni varmistaa, että kaapeli on kunnolla kiinni Smart Portissa.

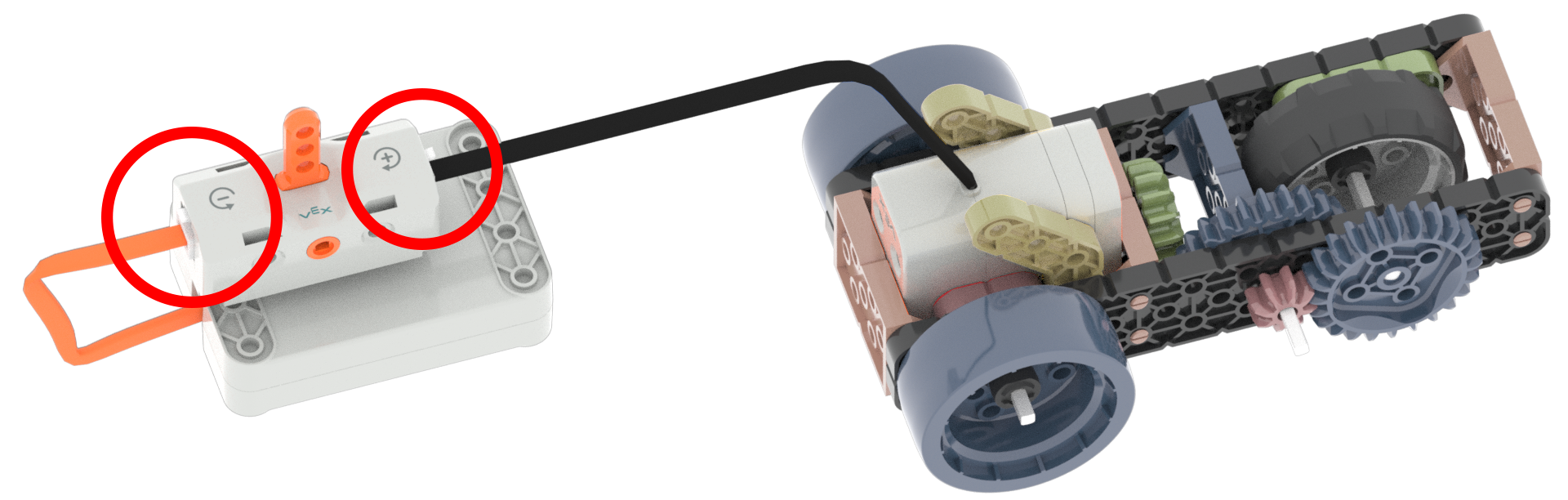

Kaavio kytkinkappaleesta, jossa moottorikaapeli ja akkukaapeli on kytketty vastaaviin portteihinsa. Käytetyt portit on korostettu punaisilla ympyröillä.

Jos haluat ohjata moottoria kytkimellä, varmista, että moottori ja akku on kytketty kytkimeen.

Kytkimessä on kolme asetusta

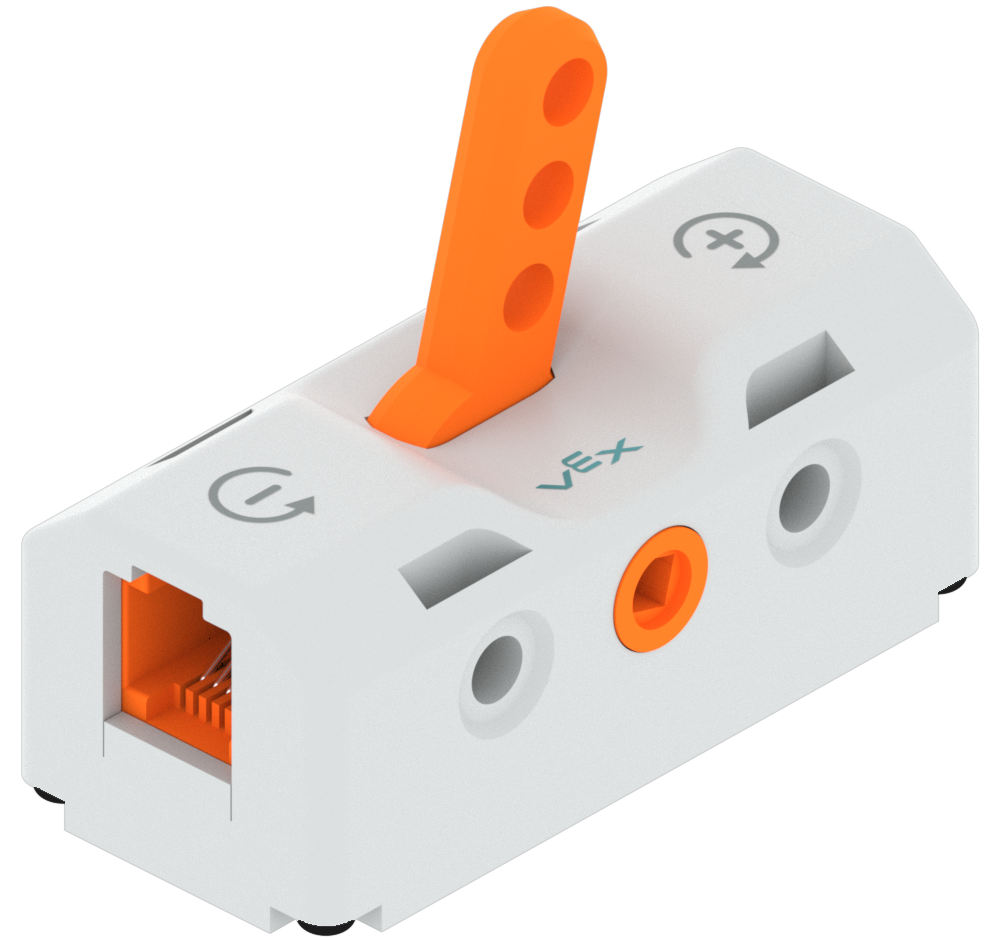

Vaihda pala vipu käännettynä eteenpäin-asetukseen plusmerkillä merkittynä.

'+' : pyörittää moottoria eteenpäin.

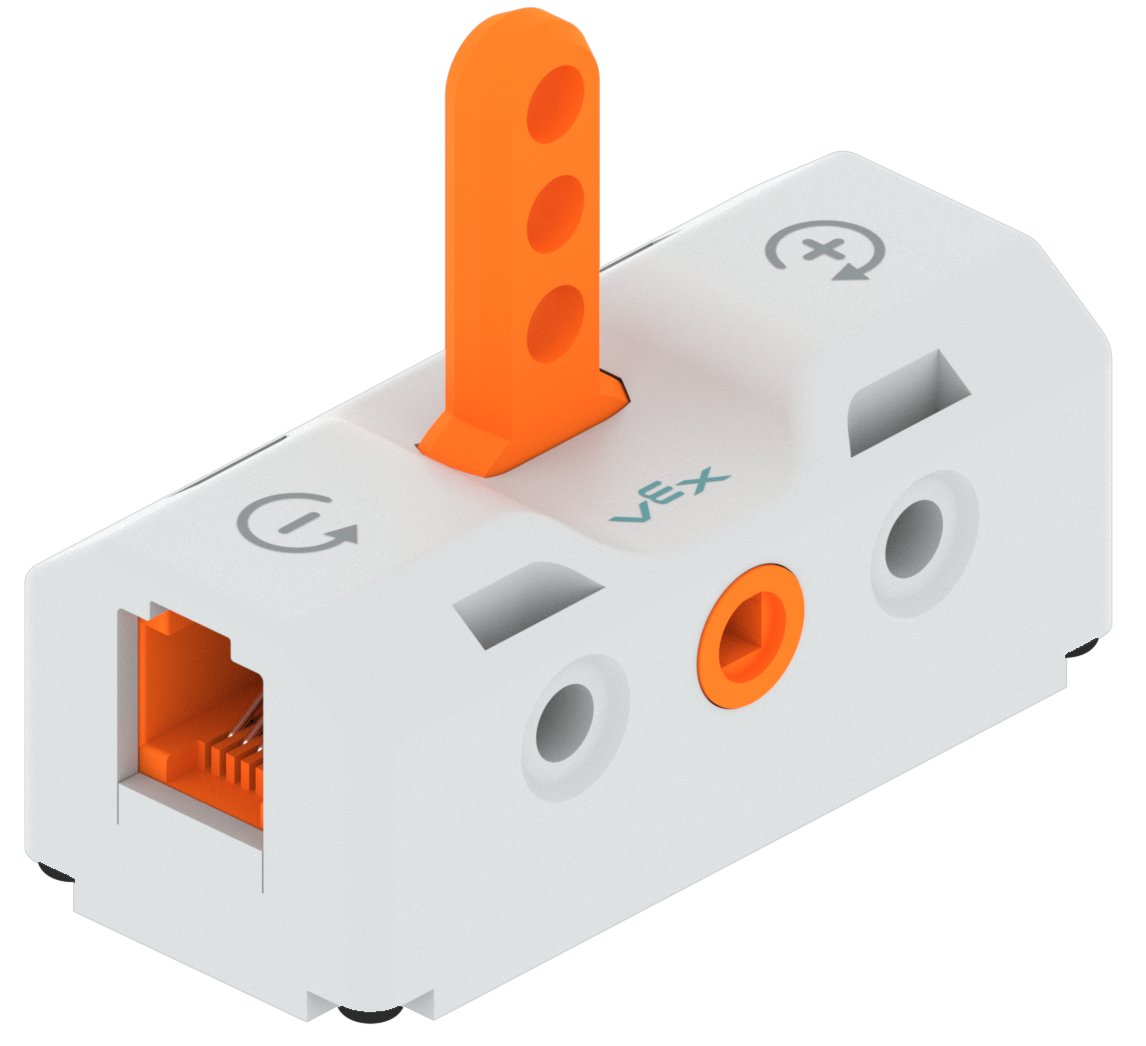

Vaihda kappale niin, että vipu on käännetty vapaa-asentoon ja osoittaa suoraan ylöspäin.

Neutraali: sammuttaa moottorin.

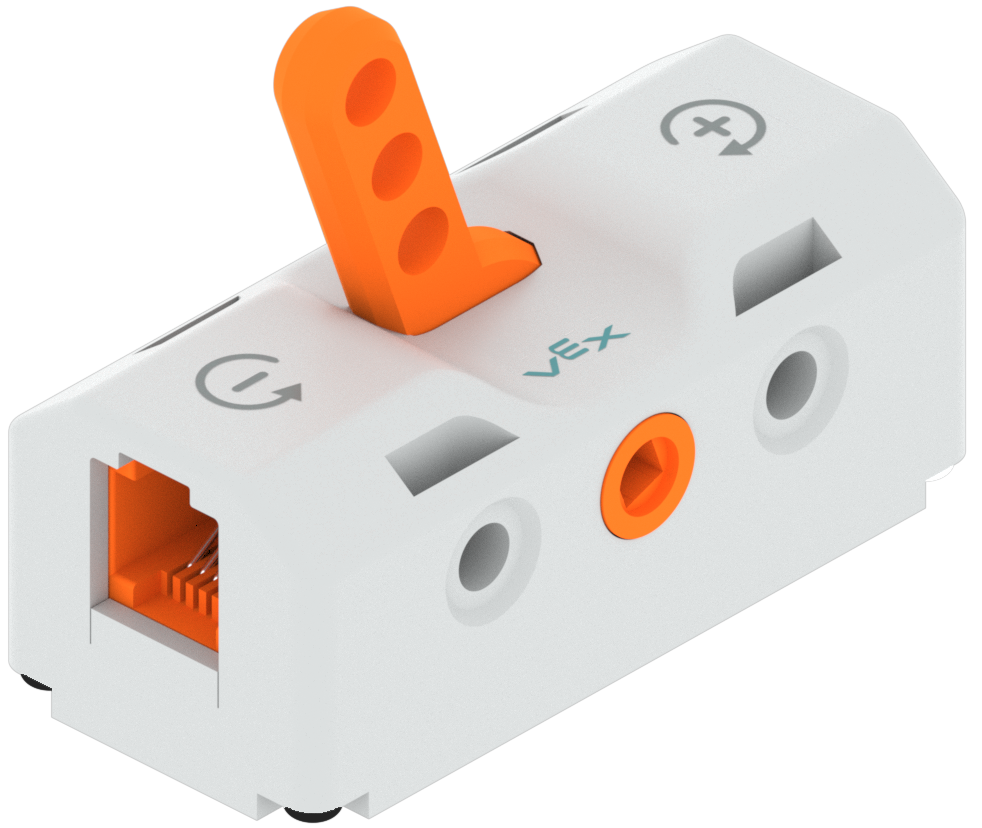

Vaihda pala vipu käännettynä miinusmerkillä merkittyyn peruutusasentoon.

'-' : pyörittää moottoria vastakkaiseen suuntaan.

Katso kaikki kolme kytkimen asetusta tässä animaatiossa.

Käytä kytkintä LED-puskurin kanssa

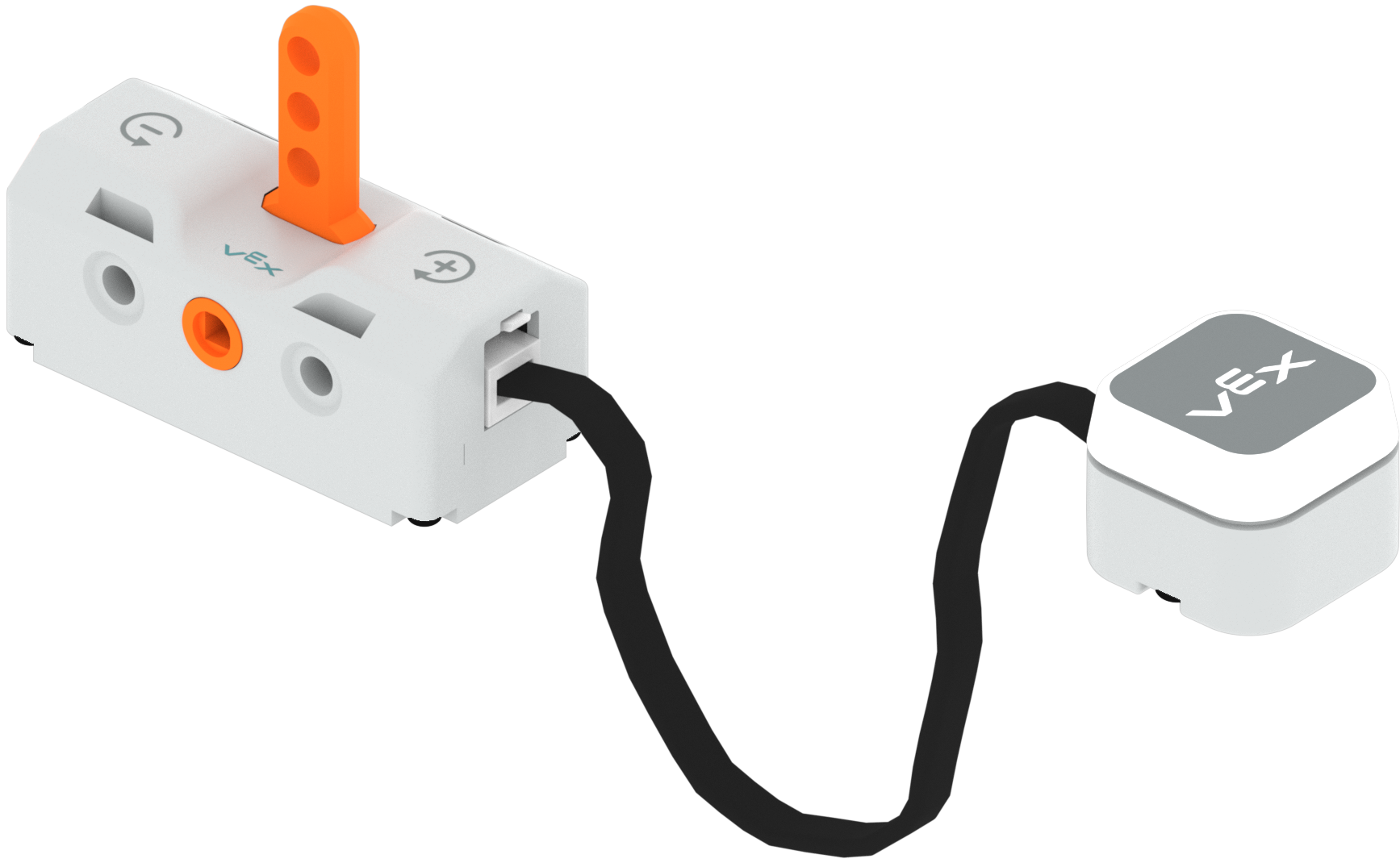

LED-puskuri, jonka kaapeli on kytketty kytkimen älyporttiin.

Liitä LED-puskuri kytkimeen asettamalla LED-puskurin kaapeli kytkimen Smart-porttiin.

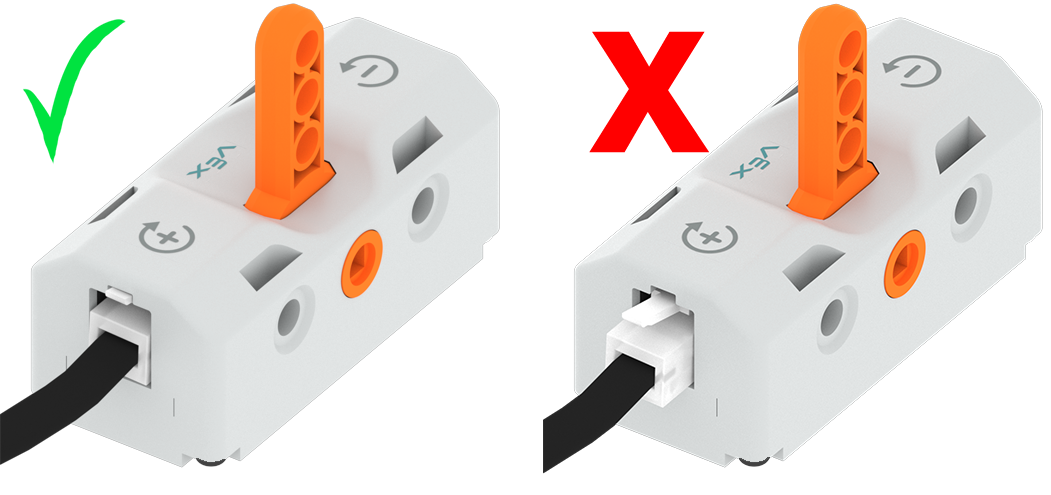

Kaavio kahdesta kytkimestä, joissa LED-puskurikaapelit on kytketty älyportteihinsa. Vasemmalla LED-puskurin kaapeli on kytketty kokonaan ja siinä on vihreä valintamerkki, kun taas oikealla LED-puskurin kaapeli on kytketty vain osittain ja siellä on punainen X.

Varmista, että LED-puskurin kaapeli on työnnetty kokonaan kytkimen älyporttiin. Napsahdusääni varmistaa, että kaapeli on kunnolla kiinni Smart Portissa.

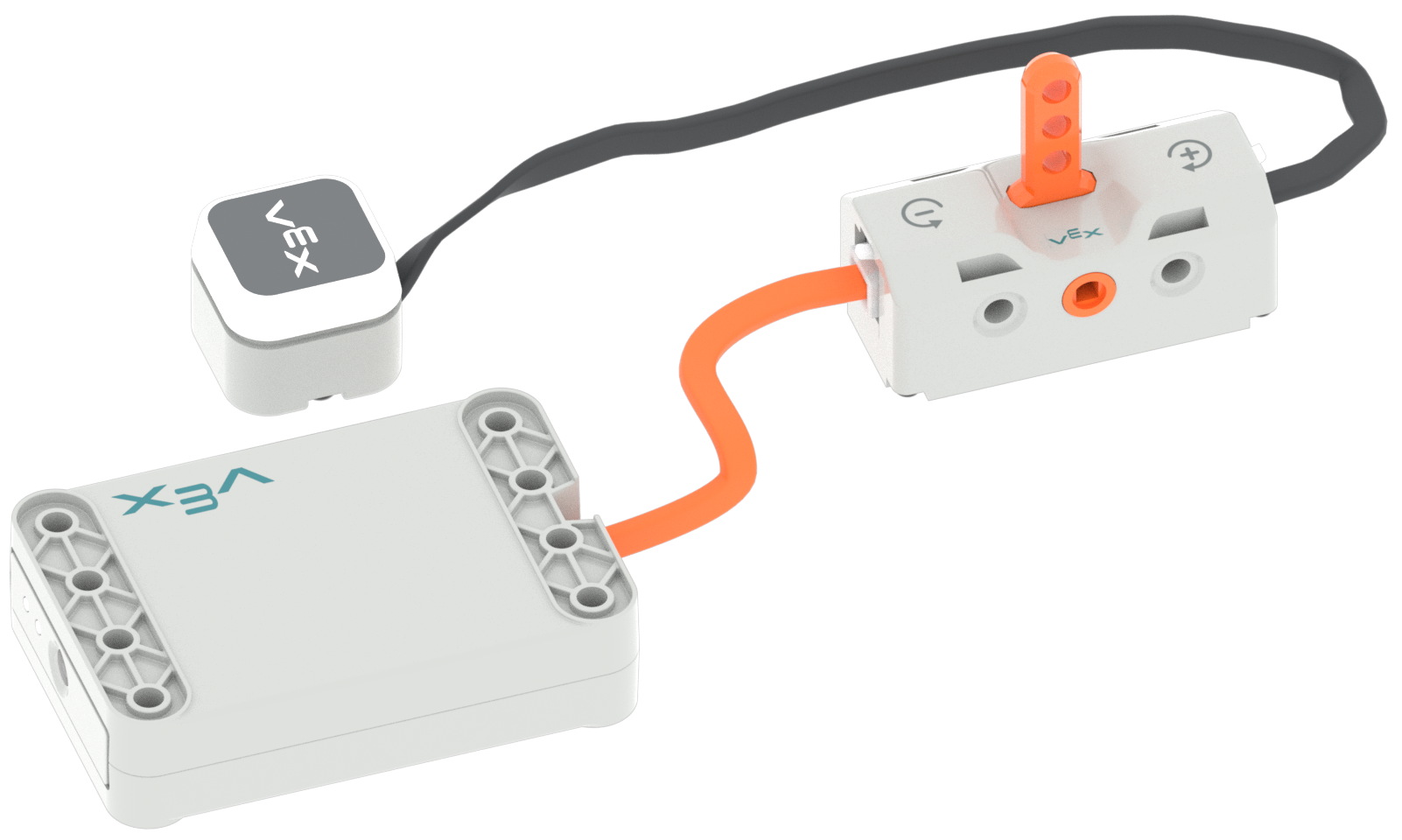

Kaavio kytkinkappaleesta, jossa LED-puskurikaapeli ja akkukaapeli on kytketty vastaaviin portteihinsa.

Jos haluat ohjata LED-puskuria kytkimellä, varmista, että LED-puskuri ja akku on kytketty kytkimeen.

Kytkimessä on kolme asetusta, kun se on kytketty LED-puskuriin

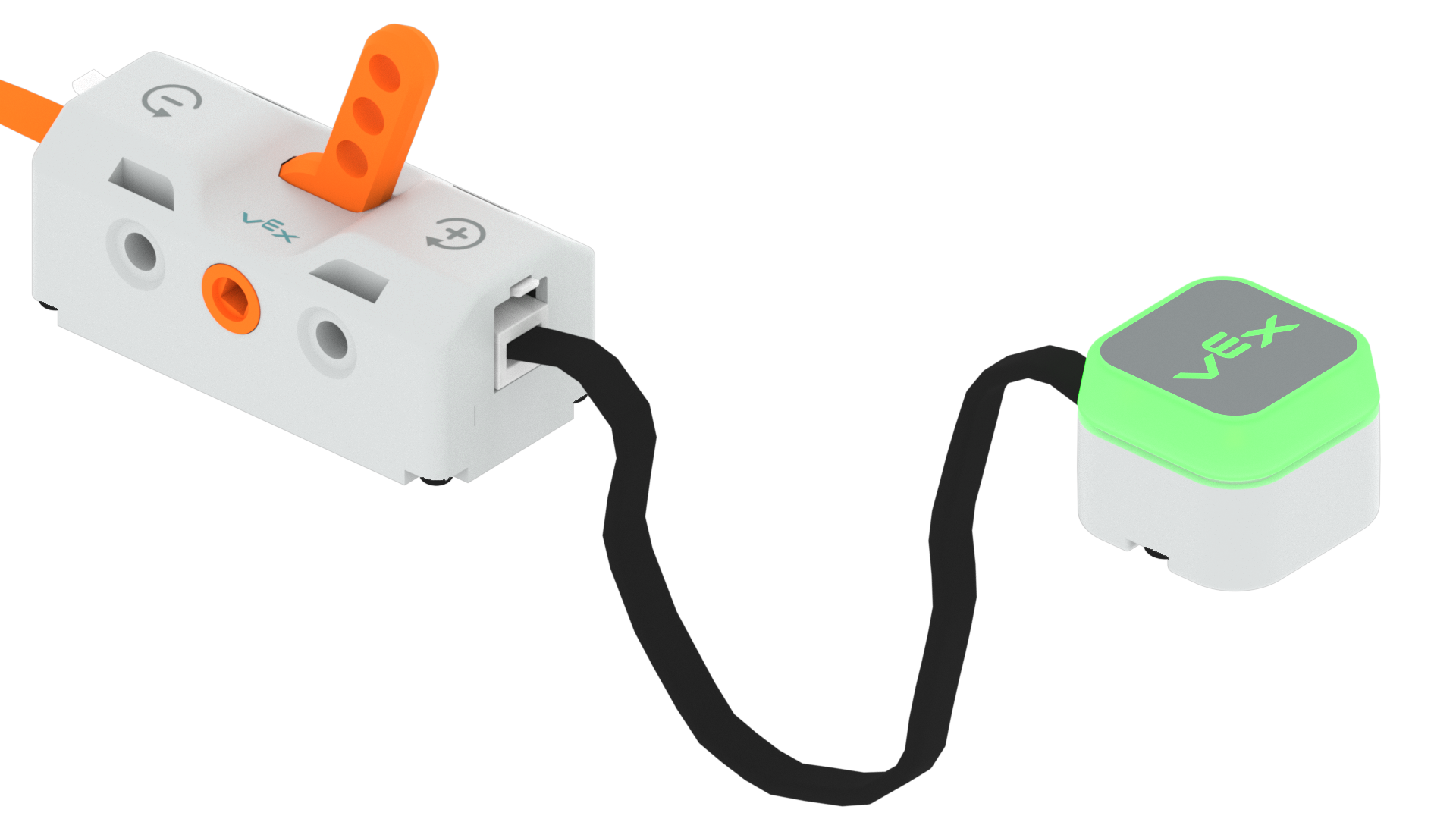

Vaihda kappaletta vipu käännettynä eteenpäin-asetukseen, joka on merkitty plusmerkillä. Kytketty LED-puskuri hehkuu vihreänä.

'+' : asettaa LED-puskurin värin vihreäksi.

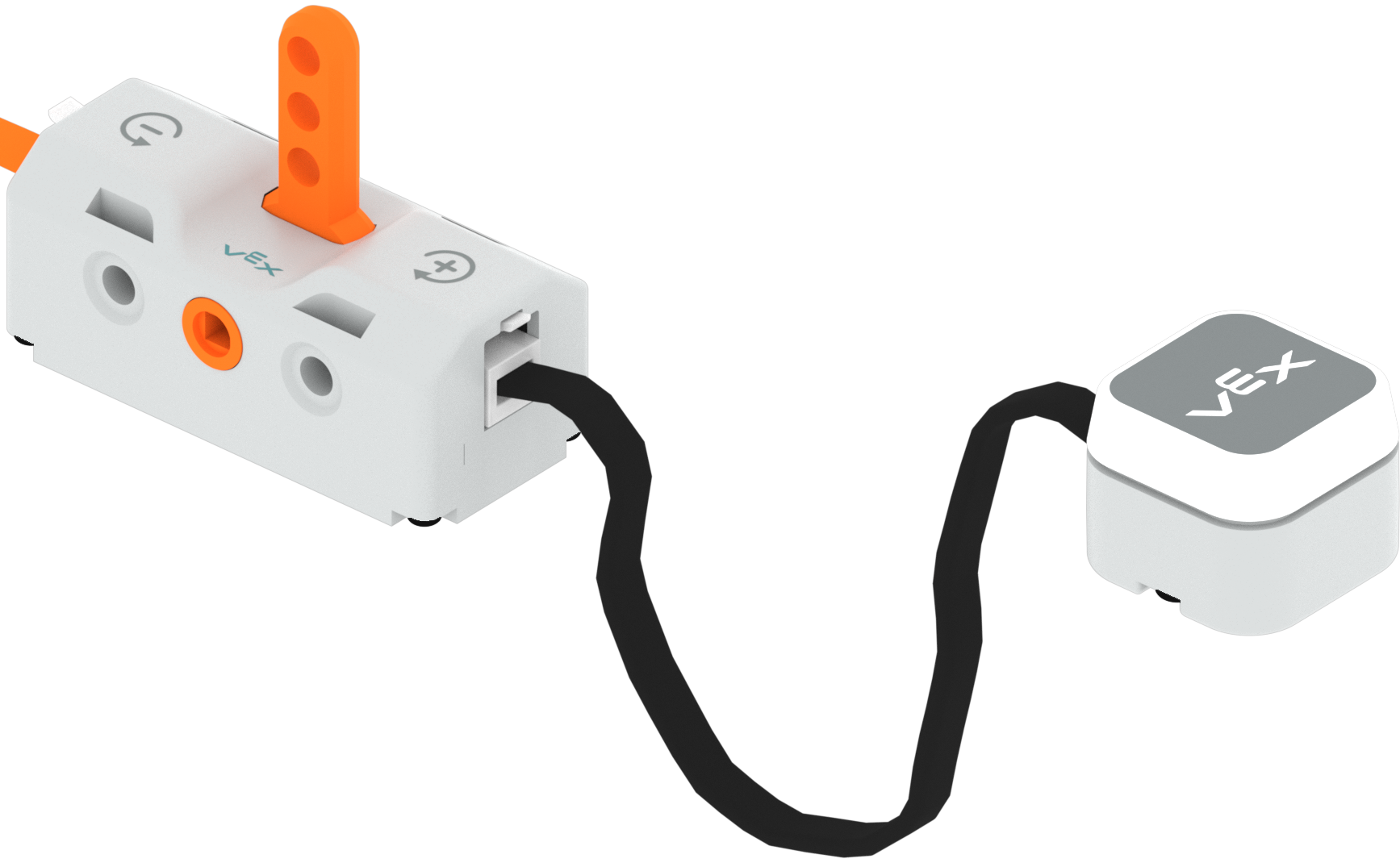

Vaihda kappale niin, että vipu on käännetty vapaa-asentoon ja osoittaa suoraan ylöspäin. Kytketty LED-puskuri on sammutettu.

Neutraali: sammuttaa LED-puskurin.

Vaihtokappale vipu käännettynä miinusmerkillä merkittyyn peruutusasentoon. Kytketty LED-puskuri hehkuu punaisena.

'-' : asettaa LED-puskurin värin punaiseksi.
