V5 Brainin ohjelmointia varten V5 Brainin ja laitteen välille on muodostettava onnistunut yhteys Micro-USB-kaapelilla.

Komponenttien kerääminen

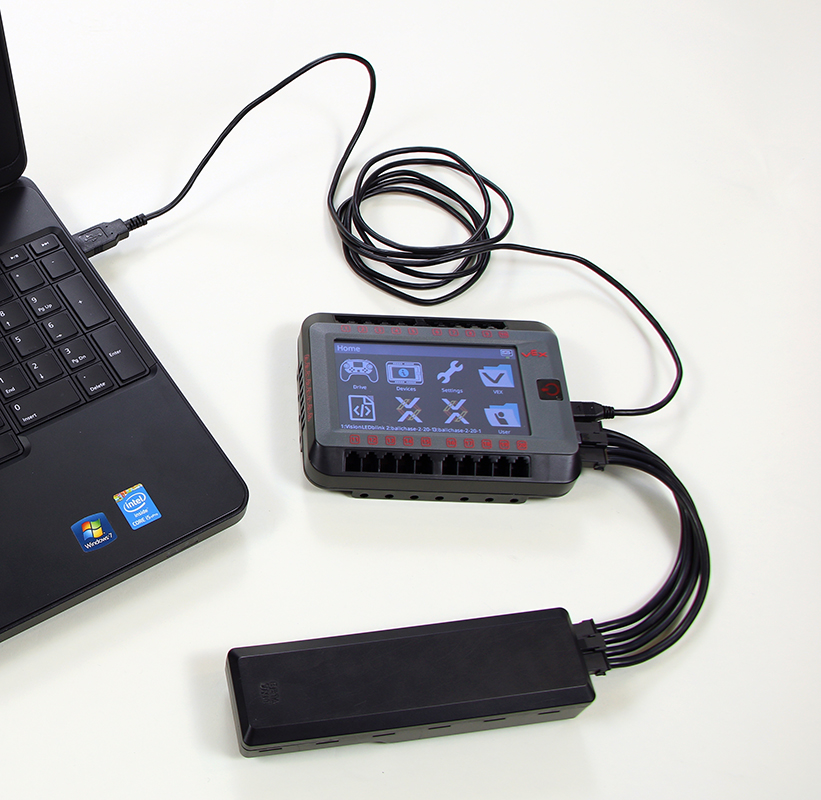

Kuva BrainConnect-USB-laitteesta, jota käytetään yhdistämiseen VEX V5 Brain -laitteeseen, ja se esittelee sen suunnittelua ja ominaisuuksia aivoihin yhdistämisen yhteydessä robotiikkasovelluksia varten.

Kerää tarvittavat komponentit

Toimiva Micro-USB kaapeli
V5 aivot
V5 akku
V5 akun kaapeli
Windows-, Mac- tai Chromebook-tietokone

Komponenttien liittäminen

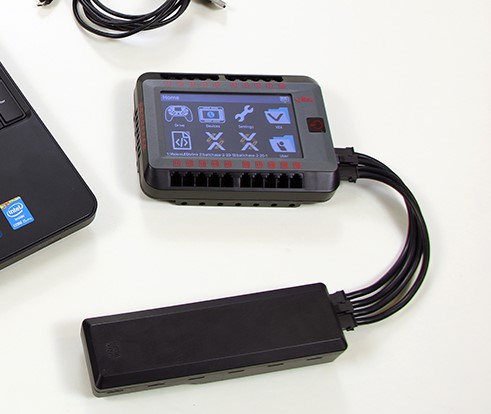

V5-akku robotiikkaan, jossa näkyy akun rakenne ja liittimet, käytetään yhdistämiseen V5 Brainiin robotiikkasovelluksissa.

Liitä V5-akku V5 Brainiin

Yhdistä V5 Brain V5-akkuun akkukaapelilla. Varmista, että yhteys on turvallinen.

Liitä Micro-USB-kaapeli V5 Brainiin

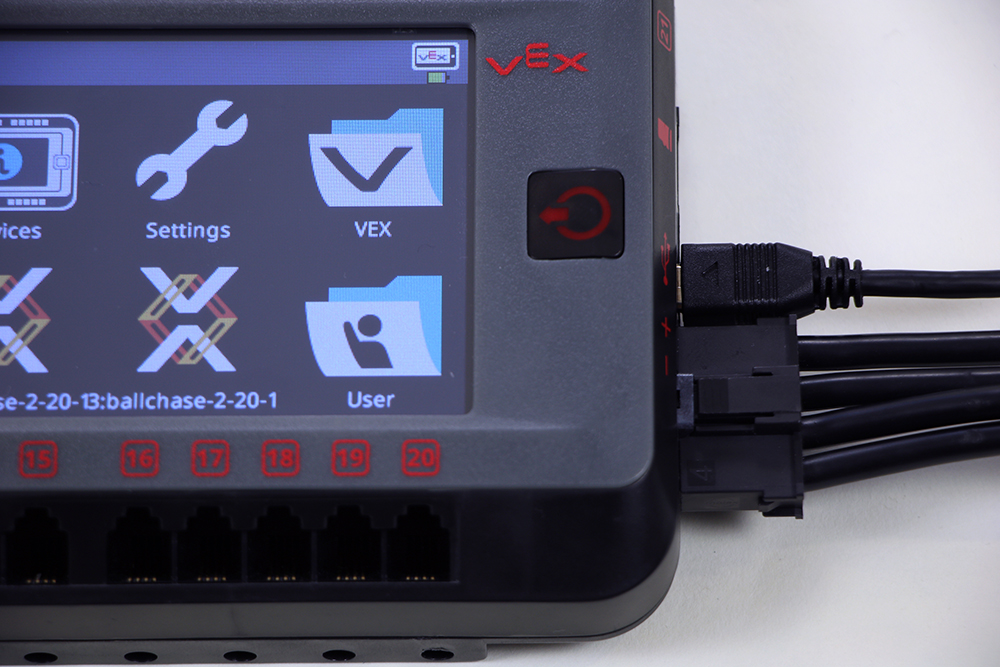

Kaavio, joka näyttää liittämisprosessin V5 Brainiin, kuvaa vaiheita ja komponentteja, jotka liittyvät V5-järjestelmän ja Brain-yksikön välisen yhteyden muodostamiseen.

Liitä V5 Brain laitteeseen Micro-USB-kaapelilla.

Varmista, että V5 Brain on kytketty ladattuun V5-akkuun ja kytketty päälle.

Liitä Micro-USB-kaapeli laitteeseen

Liitä mikro-USB-kaapelin toinen pää tietokoneen USB-porttiin.

Vahvista onnistunut yhteys

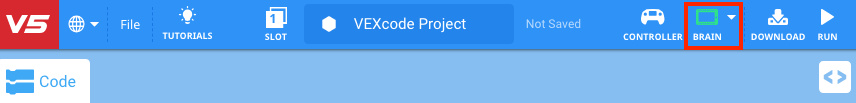

Kuva vihreästä aivokuvakkeesta, jossa on valintamerkki ja joka edustaa onnistunutta yhteyttä V5 Brainiin robotiikassa osana V5-kategorian kuvausta aivoihin yhdistämisestä.

Onnistunut yhteys vahvistetaan, kun työkalupalkin Brain Status -kuvake on vihreä.
