V5 Brainin määrittäminen koodausta varten Bluetoothin kautta – VEX kirjasto

Kun työskentelet VEXcode V5:n kanssa laitteella (iPad / Android-tabletti / Amazon Fire -tabletti), on tärkeää ymmärtää, kuinka laitteesi yhdistetään VEX V5 Robot Brainiin, jotta voit ladata ja suorittaa projekteja.

Kuinka yhdistää V5 Robot Brain laitteeseen

VEX V5 Brain -radion akkukuva, joka näyttää akun liitännät ja V5-robotiikkajärjestelmän tekniset tiedot, havainnollistaen kuinka akku kytketään V5 Brainiin.

Varmista, että V5 Robot Brain on kytketty V5-akkuun ja V5-radioon.

V5 Brainin virtapainikkeen kuva, jossa näkyy V5 Brainin virtapainikkeen sijainti ja rakenne, jota käytetään V5-järjestelmään yhdistämiseen.

Käynnistä V5 Robot Brain painamalla virtapainiketta.

Asetuskäyttöliittymä V5 Brainin yhdistämistä varten, joka näyttää valinnat ja konfiguraatiot käyttäjän mieltymyksiä varten selkeässä asettelussa.

Valitse V5 Robot Brainin näytöstä Asetukset tarkistaaksesi radiotyypin. Radiotyypin on oltava Bluetooth, jotta yhteys onnistuisi.

Kaavio VEXnet-radiotyyppisestä kytkennästä VEX V5:n aivoihin, havainnollistaen portit ja asetukset robotiikkaprojekteihin sopivaa integrointia varten.

Asetukset-valintaikkuna avautuu. Etsi radiotyyppi vasemmasta alakulmasta. Jos Radio Type -asetuksena on VEXnet, vaihda se Bluetoothiin painamalla Radio Type -aluetta.

Painike, jossa on merkintä 'OK' vahvistaaksesi muutokset VEX V5 Brain -yhteysprosessissa, havainnollistaen asennuksen viimeistä vaihetta.

Näkyviin tulee kehote vahvistaa radiotyypin muuttaminen. Vahvista muutos valitsemalla Ok.

Bluetooth-radiotyyppi VEX V5 -robotiikkajärjestelmälle, joka havainnollistaa laitteen suunnittelua ja liitäntäominaisuuksia V5 Brainin integroimiseksi.

Varmista, että Radio Type näyttää, että se on nyt yhdistetty Bluetoothin kautta.

Kaavio, joka näyttää radiodata-asetukset VEX V5 Brainissa, havainnollistaen kuinka aivot liitetään radiomoduuliin viestintää varten.

Varmista, että Radio Data on päällä.

Näyttökaappaus VEX V5 -asetusliittymästä, joka näyttää vaihtoehdot Brainiin yhdistämiseksi, mukaan lukien verkkoasetukset ja laitehallintaominaisuudet.

Tarkista yhteyskuvake. Kun radiotyypiksi on asetettu Bluetooth ja Radio Data on päällä, yhteyskuvakkeessa näkyy "BD".

Asetukset-valintaikkuna V5:lle, joka näyttää vaihtoehdot Brainiin yhdistämiseksi, mukaan lukien kokoonpanoasetukset ja yhteyden tilan ilmaisimet.

Huomautus: Jos Radio Type -asetukseksi on asetettu VEXnet, yhteyskuvakkeessa näkyy 'V.'

VEXcode V5 -kuvake, joka edustaa VEX Robotics V5 -järjestelmien ohjelmointiin käytettyä ohjelmistoa, joka on V5-kategorian kuvauksen "Connect to the Brain" -osiossa.

Käynnistä VEXcode V5 laitteellasi.

Kuva, joka esittää liittämisprosessia VEX V5 Brainiin, havainnollistaa tarvittavat komponentit ja asetukset linkin muodostamiseksi robotin ja aivoyksikön välille.

Kun käynnistät VEXcode V5:n, saatat saada kehotteen, jossa pyydetään vahvistamaan Bluetoothin käyttö. Valitse OK.

Huomautus: jos et saa kehotetta sallia Bluetooth, tarkista laitteesi Bluetooth-asetukset varmistaaksesi, että se on päällä.

Kuvake, joka edustaa yhteyttä VEX V5 Brainiin, havainnollistaa ohjelmointi- ja ohjauslaitteiden linkittämistä.

Valitse työkalupalkista "Aivot"-kuvake.

Kaavio, joka havainnollistaa VEX V5 Brainin kytkemistä eri komponentteihin, mukaan lukien moottoreihin ja antureisiin, merkittyillä liitännöillä, jotta V5-robotiikan yhteydessä ymmärretään selkeästi.

Näkyviin tulee luettelo saatavilla olevista V5-robottiaivoista. Valitse aivojen nimi, johon haluat muodostaa yhteyden.

Kaavio, joka havainnollistaa yhteyden muodostamista VEX V5 Brainiin, ja siinä on merkittyjä portteja ja liitäntöjä antureille ja moottoreille.

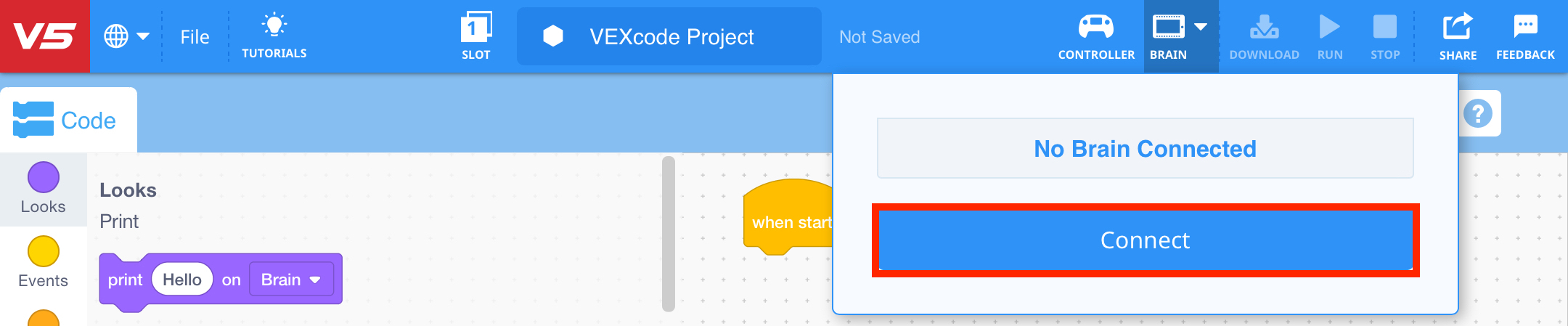

Kun aivot on valittu, valitse Yhdistä.

Kuva, joka näyttää yhteyden muodostamisen VEX V5:n aivoihin, ja siinä on merkittyjä portteja ja liitäntöjä eri komponenteille robotiikkaasetuksissa.

Katso aivojen näytöllä näkyvää radioyhteyskoodia.

Näyttökuva VEX V5:n Radio Connection Code -näytöstä, joka näyttää yhteysvaihtoehdot ja asetukset Brain-yhteyttä varten, havainnollistaen radioyhteyden muodostamisprosessia.

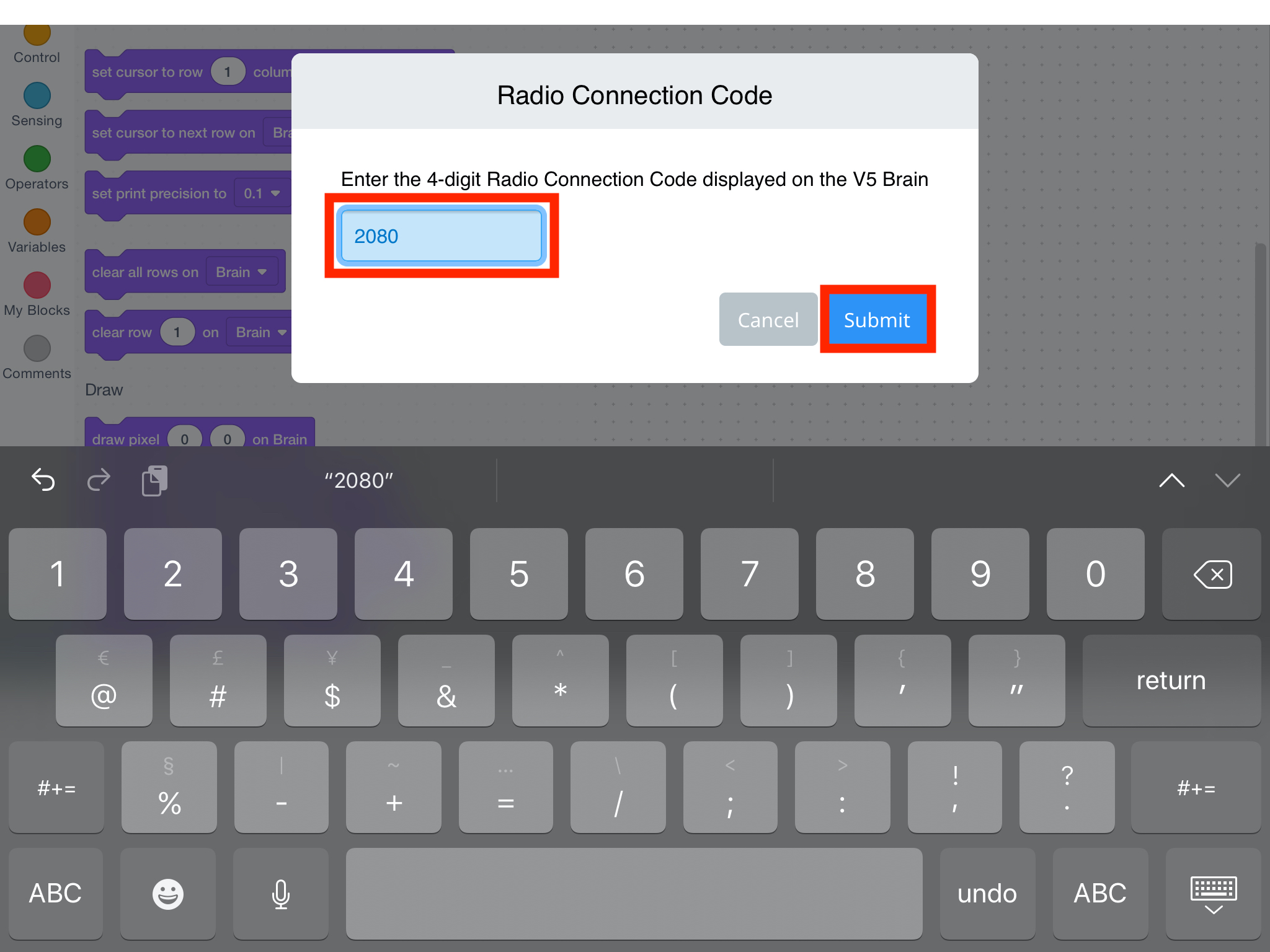

Syötä radioyhteyskoodi V5 Brainin näytöltä ja valitse sitten Lähetä.

Kuvassa V5-robottien radioyhteyskoodin lähetysprosessi, joka havainnollistaa aivokomponentin yhdistämisvaiheita.

Aivot-kuvake muuttuu oranssiksi ja 'Yhdistetään:' -viesti tulee näkyviin, kun Brain muodostaa yhteyttä.

Kaavio, joka havainnollistaa V5 Brainin yhdistämisprosessia, ja siinä on merkittyjä komponentteja ja liitäntöjä asennusprosessin selkeyden vuoksi.

Kun aivot on yhdistetty, kuvake muuttuu vihreäksi.

Kuva vihreästä robottiaivosta, joka symboloi liitettävyyttä ja toimivuutta, liittyy V5-kategorian kuvaukseen ja aivoihin yhdistämistä käsittelevään osioon.

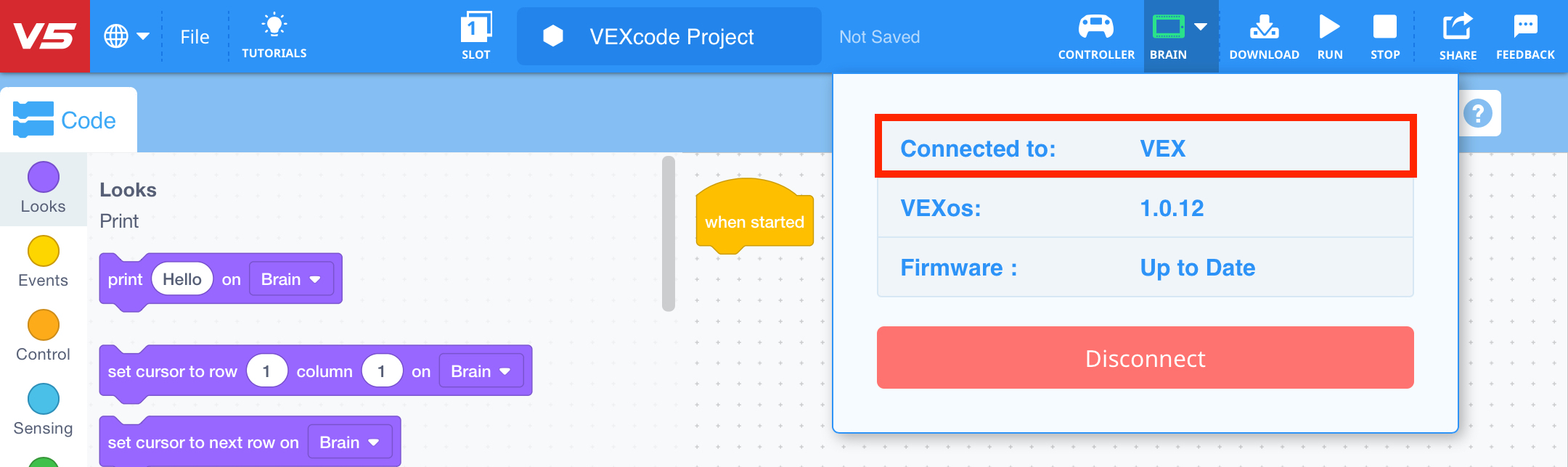

Ikkunan viestissä lukee "Yhdistetty:" ja luetellaan laitteeseen yhdistetyn V5 Brainin nimi.

Kaavio, joka näyttää, kuinka VEX V5 -komponentit kytketään aivoihin, havainnollistaen portit ja liitännät oikeaa asennusta varten.

Huomautus: yhteyskuvake näyttää 'D' Brainin näytön oikeassa yläkulmassa, kun V5 Robot Brain on yhdistetty laitteeseen.

Kaavio, joka havainnollistaa liitäntäprosessia Brainiin V5-järjestelmässä ja korostaa avainkomponentteja ja niiden suhteita tehokkaan asennuksen ja integroinnin takaamiseksi.

Jos haluat katkaista yhteyden aivoihin, valitse Katkaise yhteys.

Huomautus: jos olet noudattanut kaikkia vaiheita eikä yhteys vieläkään toimi, tarkista laitteesi Bluetooth-asetukset varmistaaksesi, että se on päällä.

Huomautus kilpailujoukkueille: Field Control -järjestelmä toimii vain VEXnet-radion kanssa. Jos radio on ohjelmointitarkoituksiin vaihdettu Bluetoothiksi, se on vaihdettava takaisin ennen kentällä kilpailemista.
