V5-puristustyökalun käyttäminen mukautetun pituisten V5-älykaapeleiden tekemiseen

Omien mukautetun pituisten V5 Smart Cables -kaapeleiden kokoaminen tarjoaa paljon joustavuutta anturien ja/tai moottoreiden sijoittamiseen sekä mahdollistaa tehokkaan kaapelinhallinnan.


Tarvittavat tarvikkeet

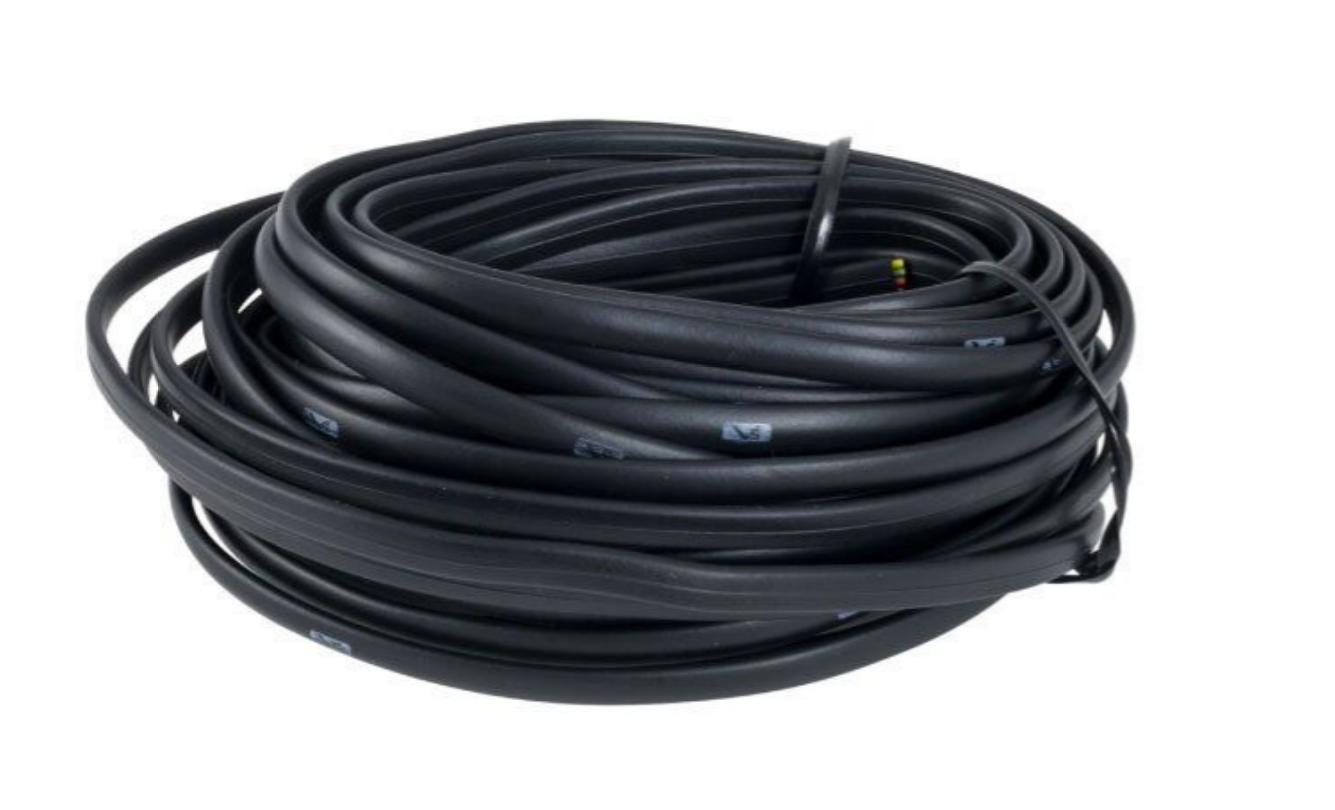

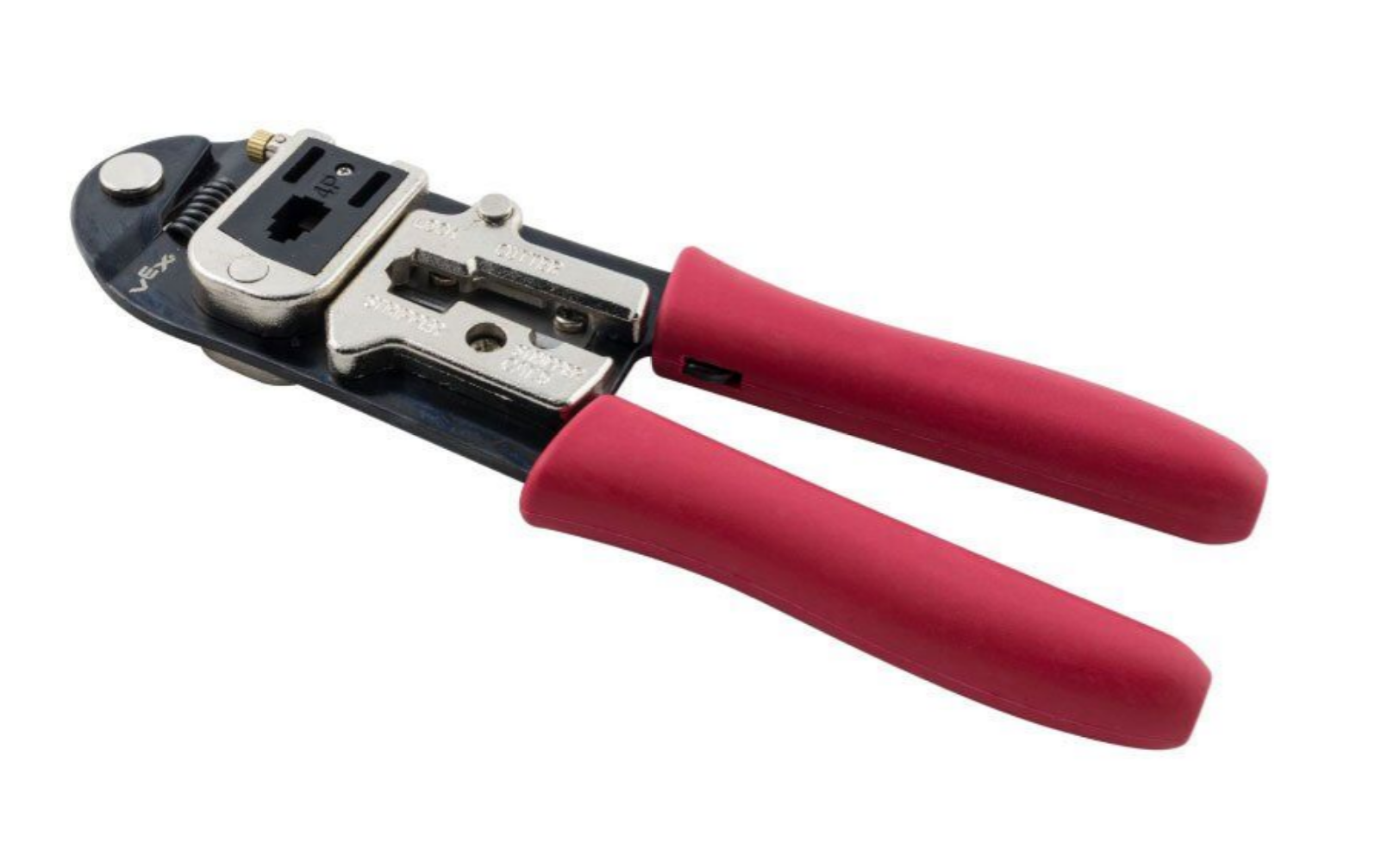

Mukautetun pituisten V5-älykaapeleiden kokoamiseen tarvittavat tarvikkeet sisältävät:


Merkintä tai muu kirjoitusväline, jota käytetään merkitsemään leikkauskohta kaapeliin.

Huomautus: Jotkut merkkijonot ovat hyödyllisiä, mutta niitä ei vaadita.


V5 Smart Cablen mittaus ja leikkaaminen


Aseta V5-älykaapeli V5 Brainin älyportin ja laitteen älyportin väliin.

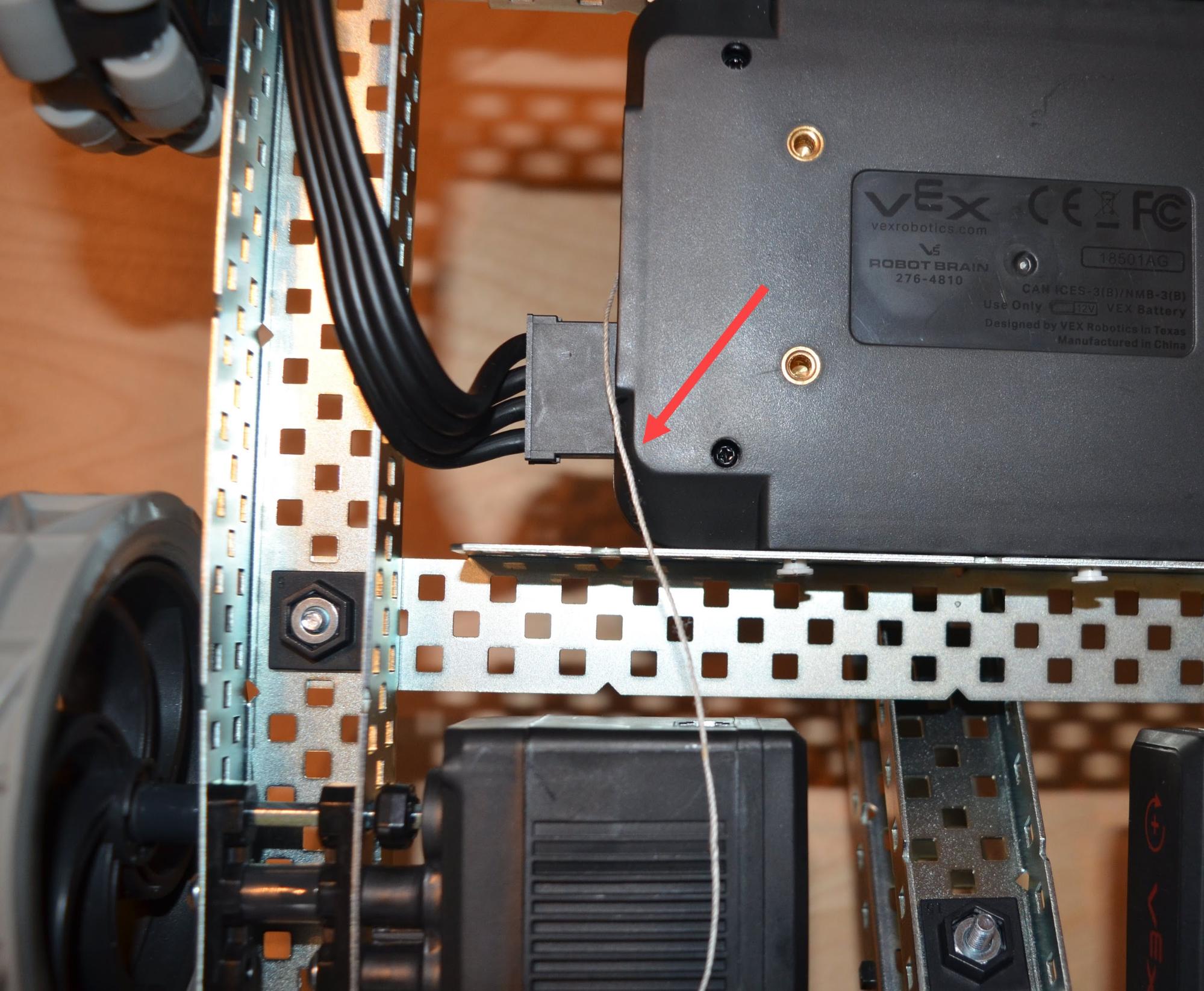

Kaapeli voi olla jäykkä ja vaikea asentaa. Jos näin on, voit käyttää merkkijonoa mittaamaan kahden älyportin välinen etäisyys.


Kun kaapelin pituus on mitattu, jätä molempiin päihin hieman ylimääräistä tilaa liittimille. Merkitse sitten tussilla tai muulla kirjoitusvälineellä kaapeliin kohta, josta se tulee leikata.

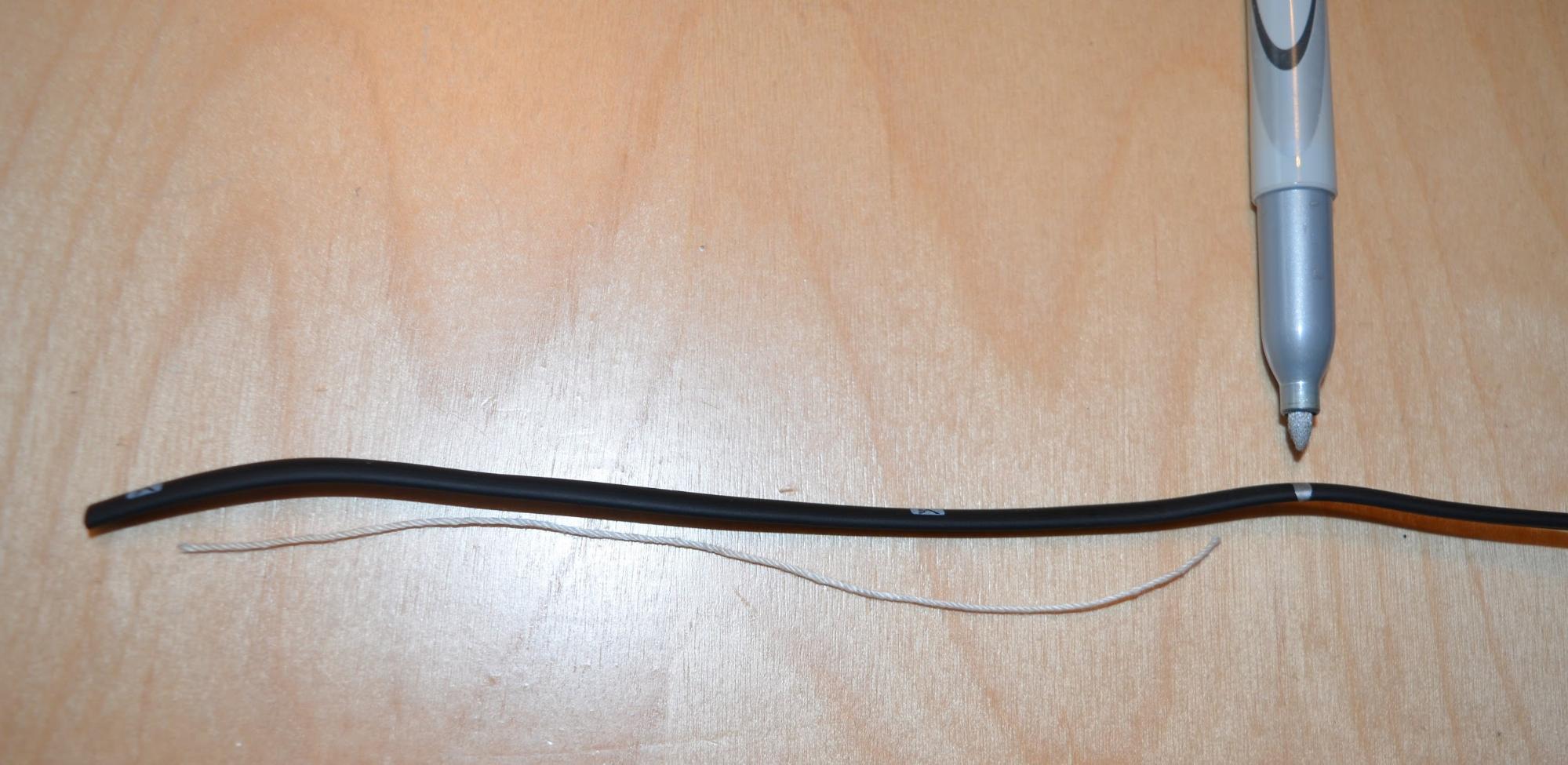

Toinen vaihtoehto on katkaista naru kaapelin pituiseksi. Aseta sitten naru kaapelin viereen mittaamaan etäisyys ja jätä hieman ylimääräistä kumpaankin päähän liittimiä varten ennen leikkauskohdan merkitsemistä.

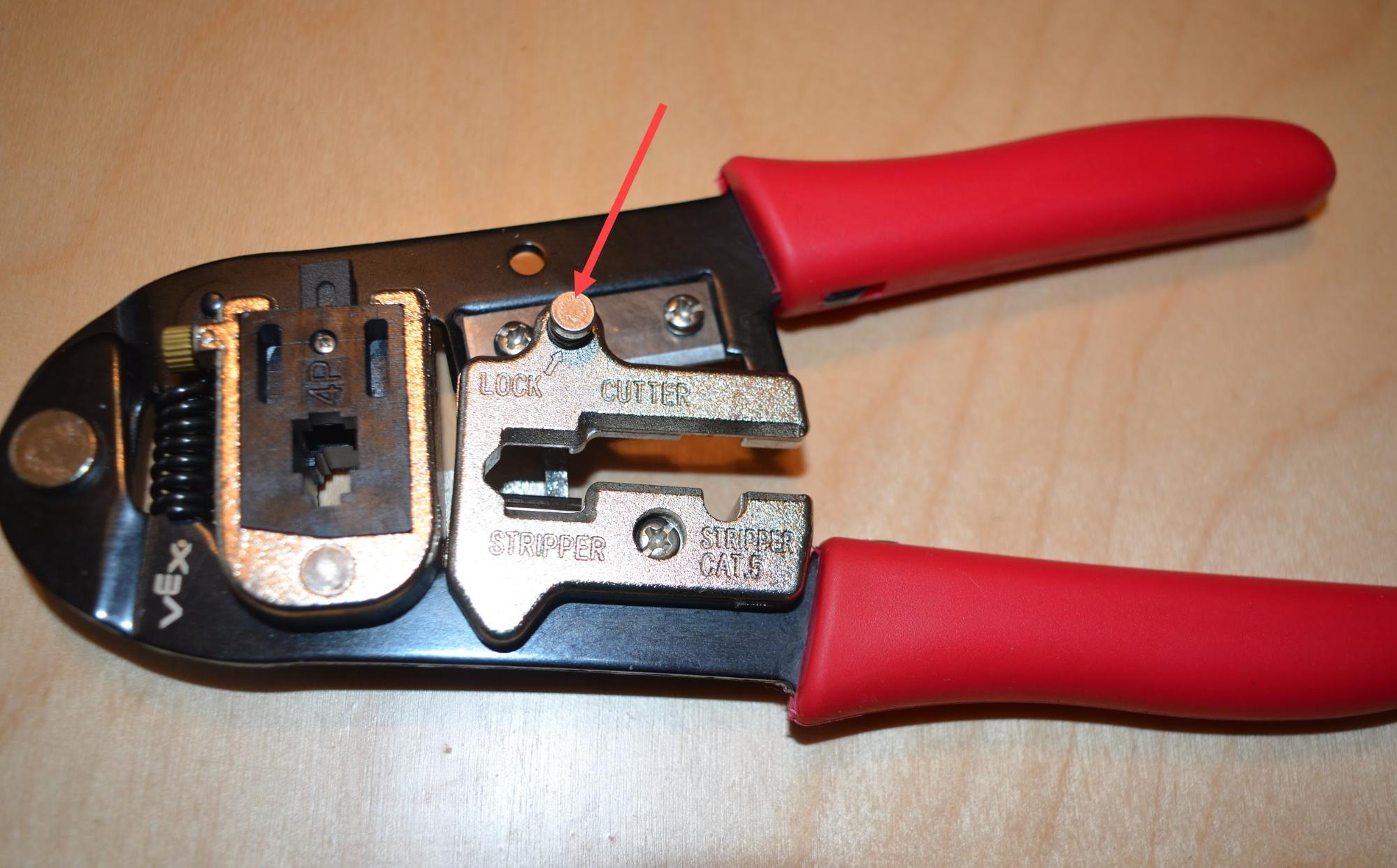

Jos puristustyökalusi on lukittu, purista kahvat yhteen tai vedä lukitustappia ylöspäin.

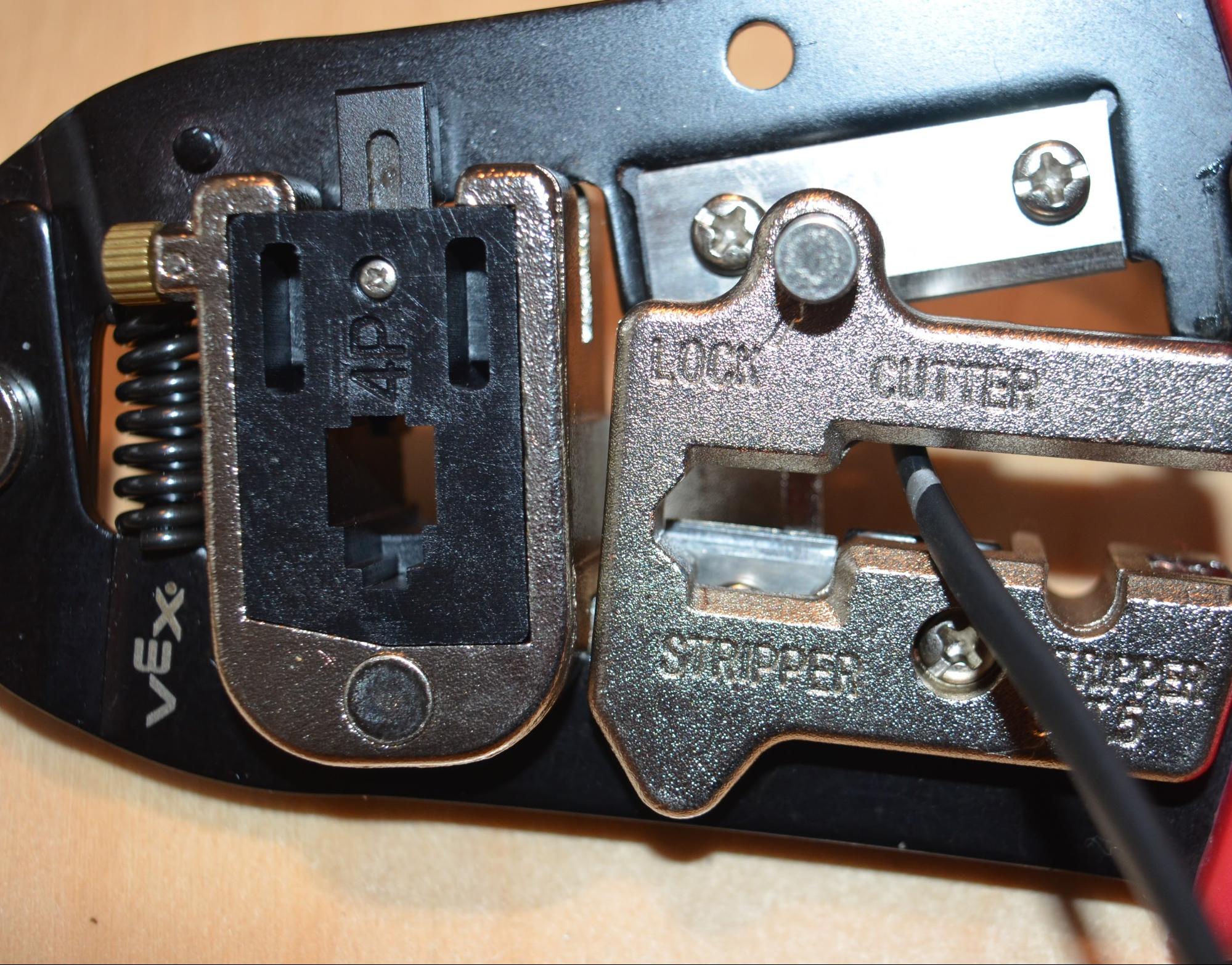

Työnnä kaapeli halutun pituiseksi työkalun leikkuriosaan ja kohdista kaapeli niin, että leikkaus on poikkisuunnassa. Purista kahvoja yhteen, kunnes kaapeli on leikattu kokonaan läpi.


V5 Smart Cablen mustan kotelon päiden poistaminen

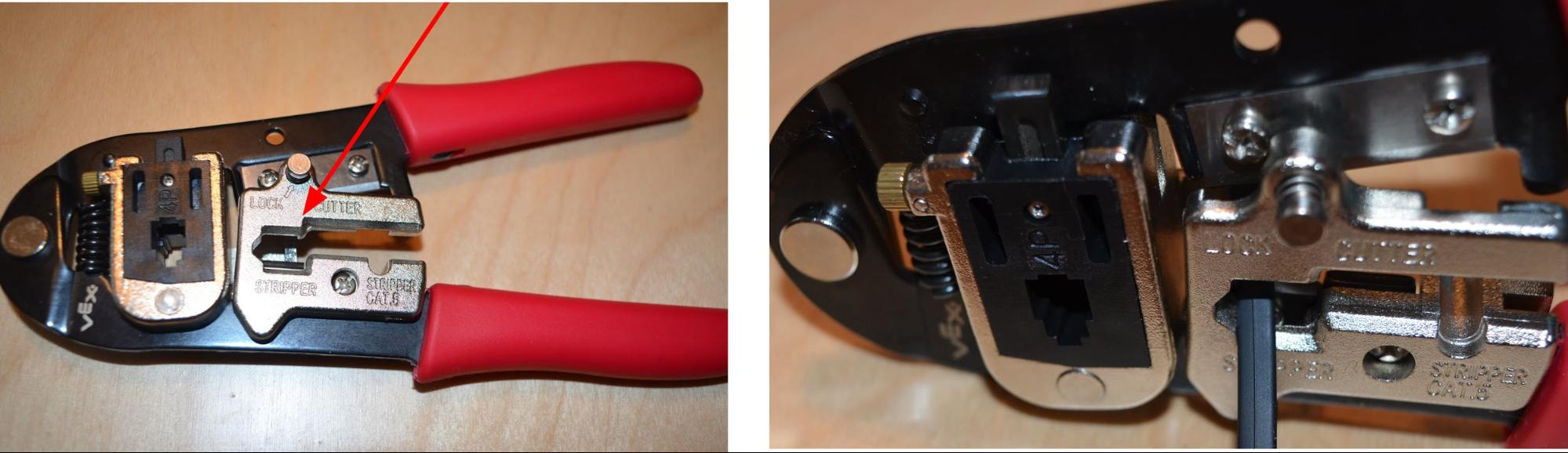

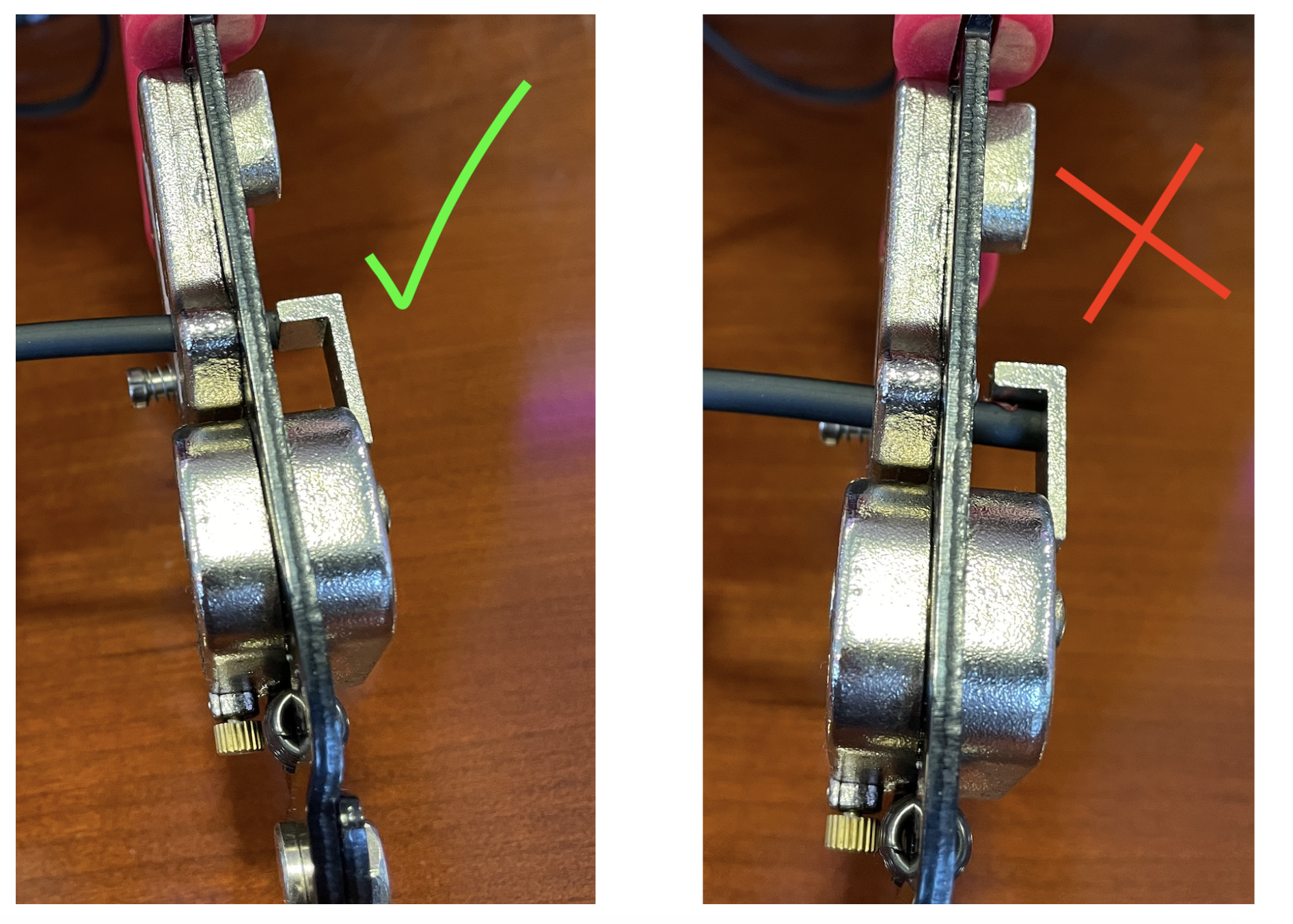

Työnnä kaapelin toinen pää työkalun kuorintaosaan. Varmista, että asetat kaapelin puristustyökalun oikealle puolelle.

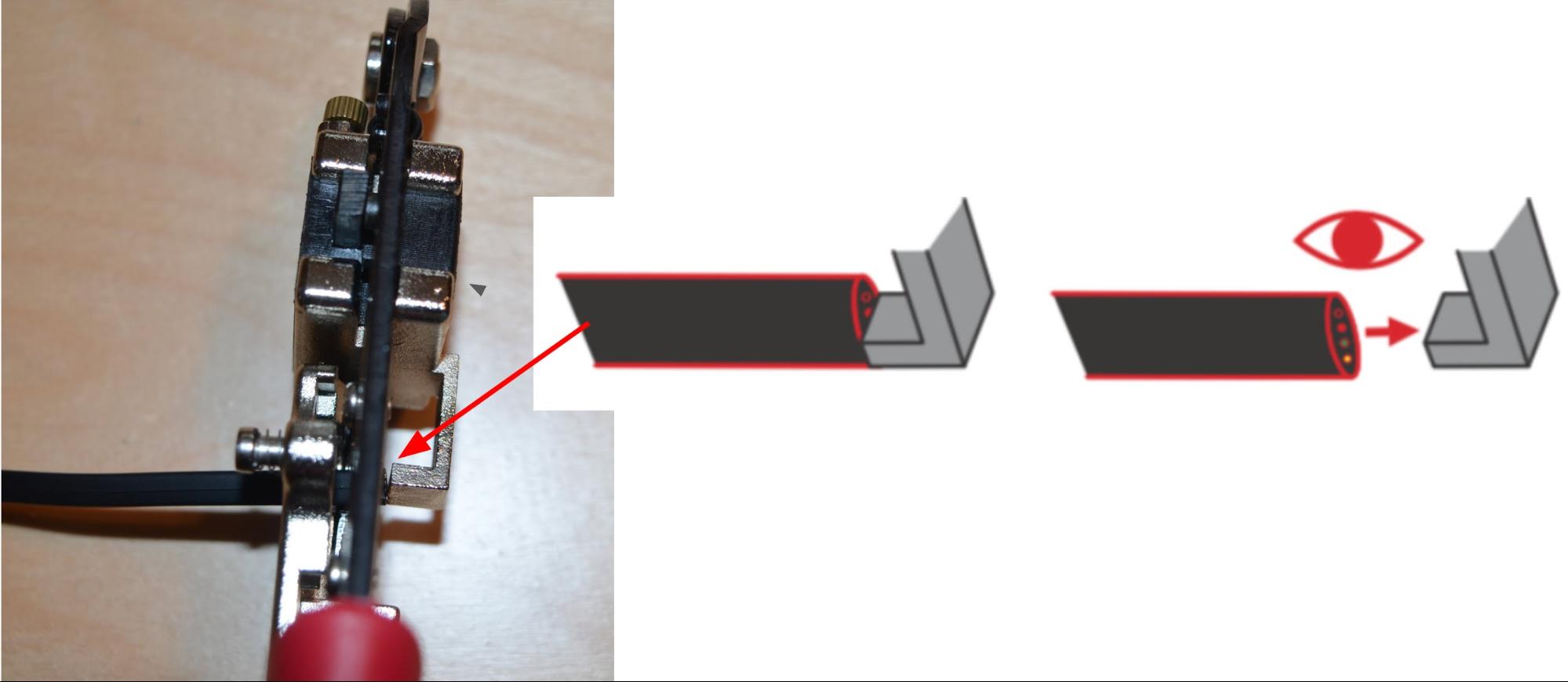

Kohdista kaapeli niin, että se on samalla tasolla työkalun takana olevan syvyysmittarin pään kanssa.

Älä työnnä kaapelia kokonaan taaksepäin. Muista pysähtyä tulpan kohdalla, muuten irrotat liian paljon koteloa.

Kun kaapeli on asetettu paikalleen pysäytintä vasten, purista työkalun kahvat yhteen.

Voi olla hyödyllistä heilutella kaapelia, kun kahvoja painetaan. Tämä auttaa löysäämään mustaa koteloa.


Työstä ulkopuolista mustaa koteloa varovasti edestakaisin, kunnes se löystyy ja voidaan poistaa.

Varo ettet vedä sisäjohtoja enempää ulos, kun poistat mustan kotelon.

Toista kaksi edellistä vaihetta kaapelin toiselle puolelle.

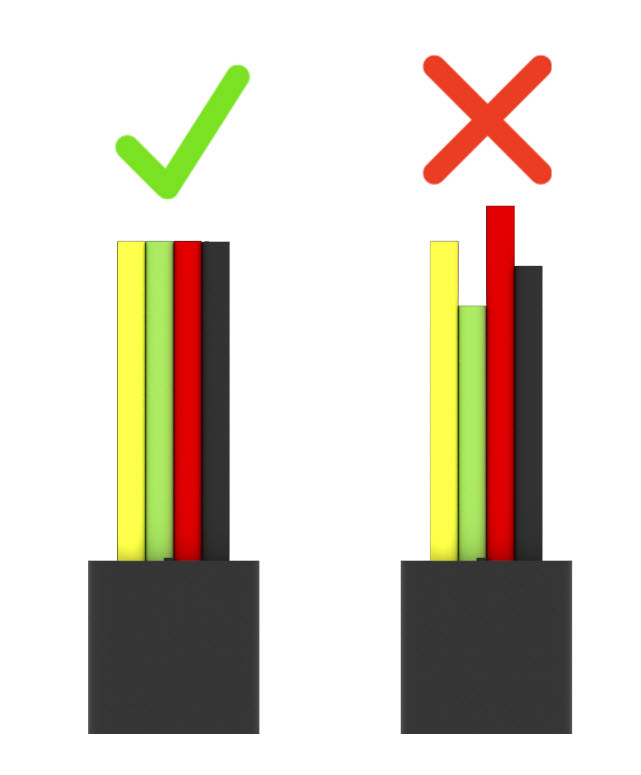

Kun kaapelin molemmat puolet on leikattu, varmista, että kaikki värilliset johdot ovat tasossa.


Liittimien oikea kohdistus


Työnnä kaapelin toinen pää kokonaan kaapeliliittimeen. Varmista, että kaikki neljä johtoa (keltainen, vihreä, punainen ja musta) ulottuvat liittimen päähän.


Käännä kaapelia 180 astetta ja työnnä kaapelin toisella puolella olevat neljä johdinta kokonaan toiseen kaapeliliittimeen.

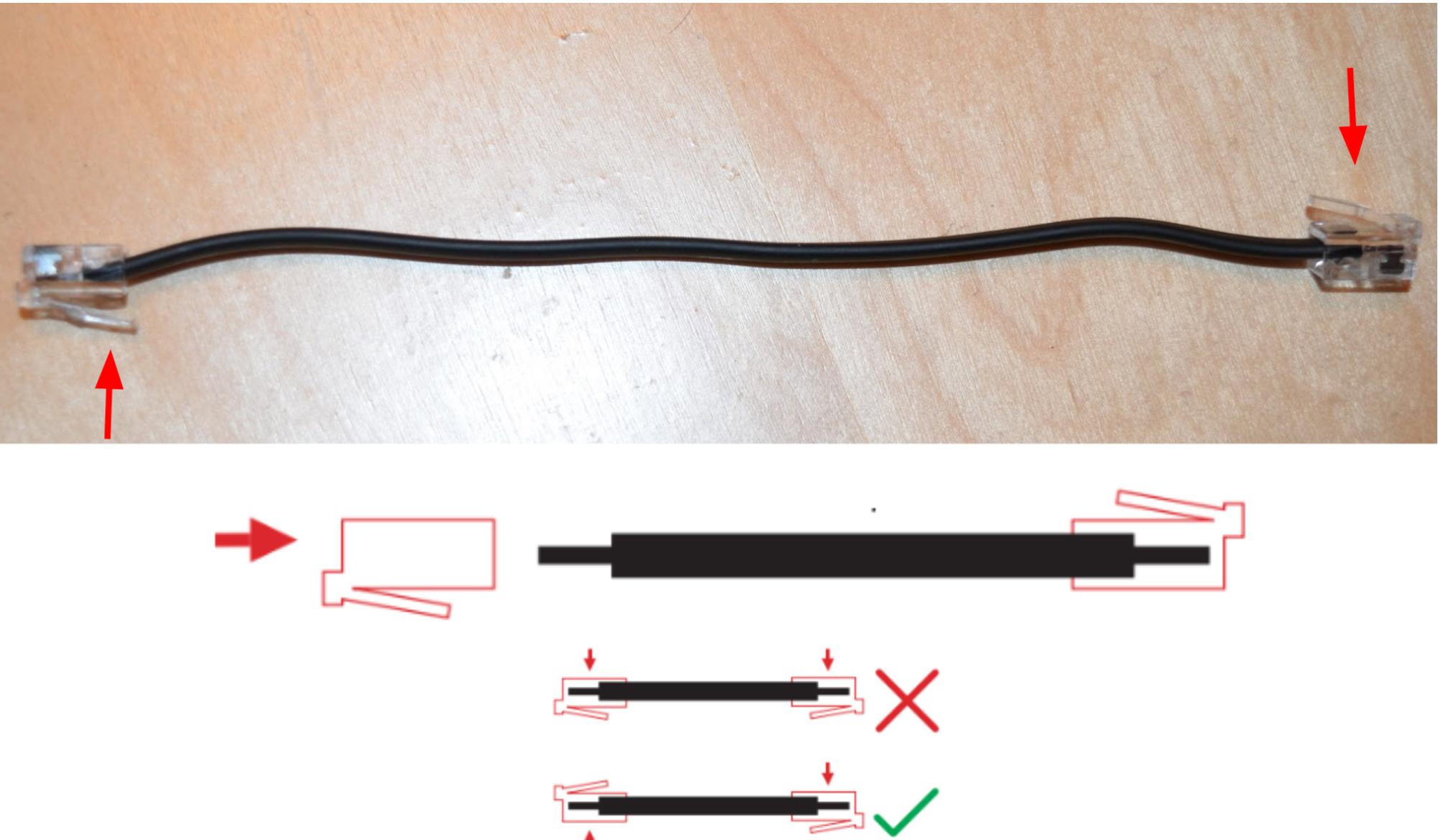

Varmista, että lukituskielekkeet ovat kohdakkain niin, että ne ovat lla kaapelin puolilla.


Kun lukituskielekkeet on kohdistettu niin, että ne ovat kaapelin vastakkaisilla puolilla, tämä varmistaa, että johtojen värijärjestys on sama vasemmalta oikealle molemmissa päissä.

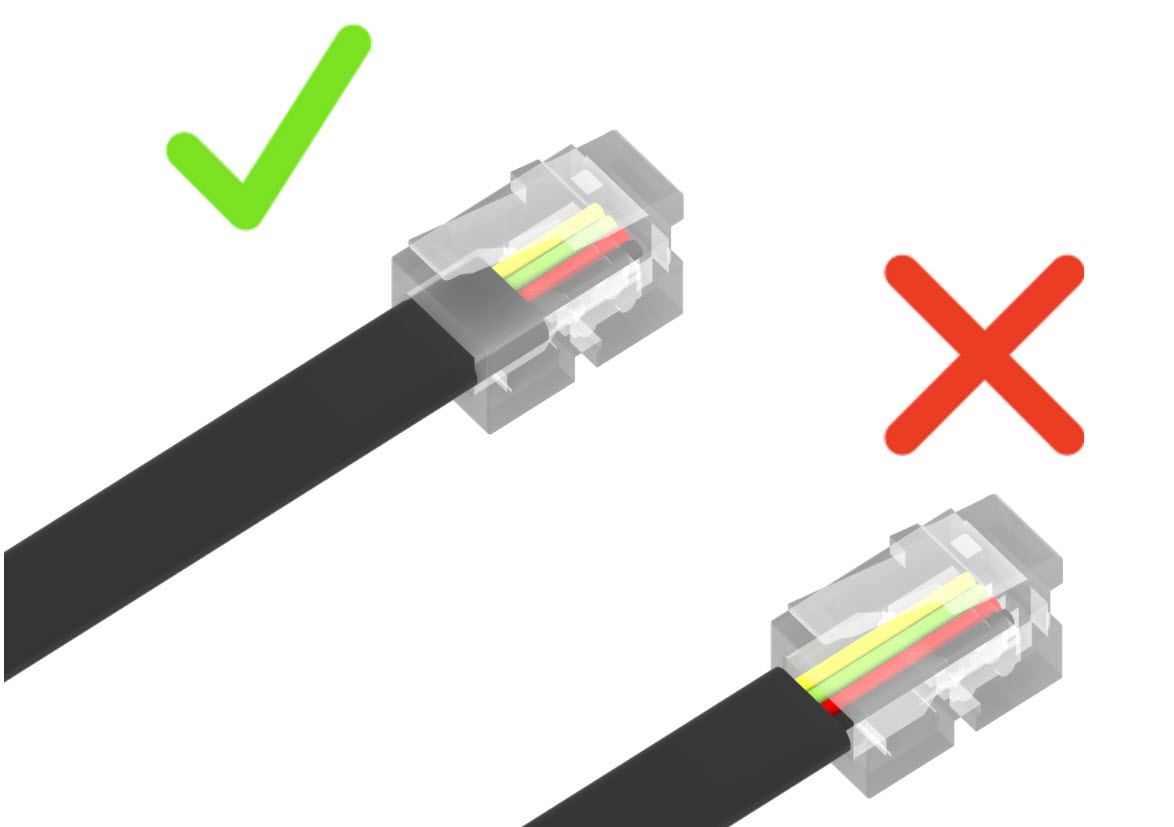

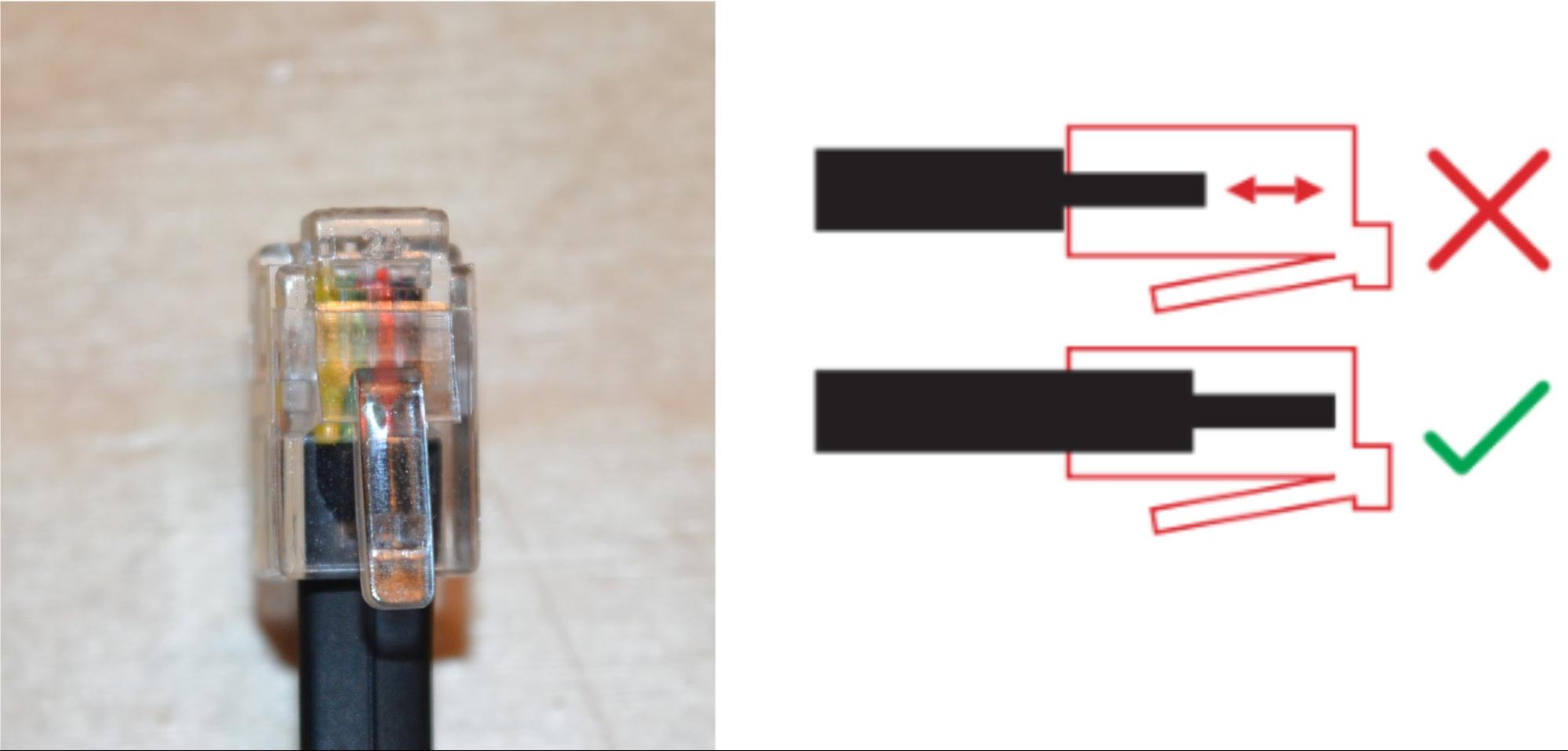

Varmista, että musta kotelo on työnnetty läpinäkyvään liittimeen. Värillisiä johtoja ei saa paljastaa.


Puristus ja liitoksen tarkistus

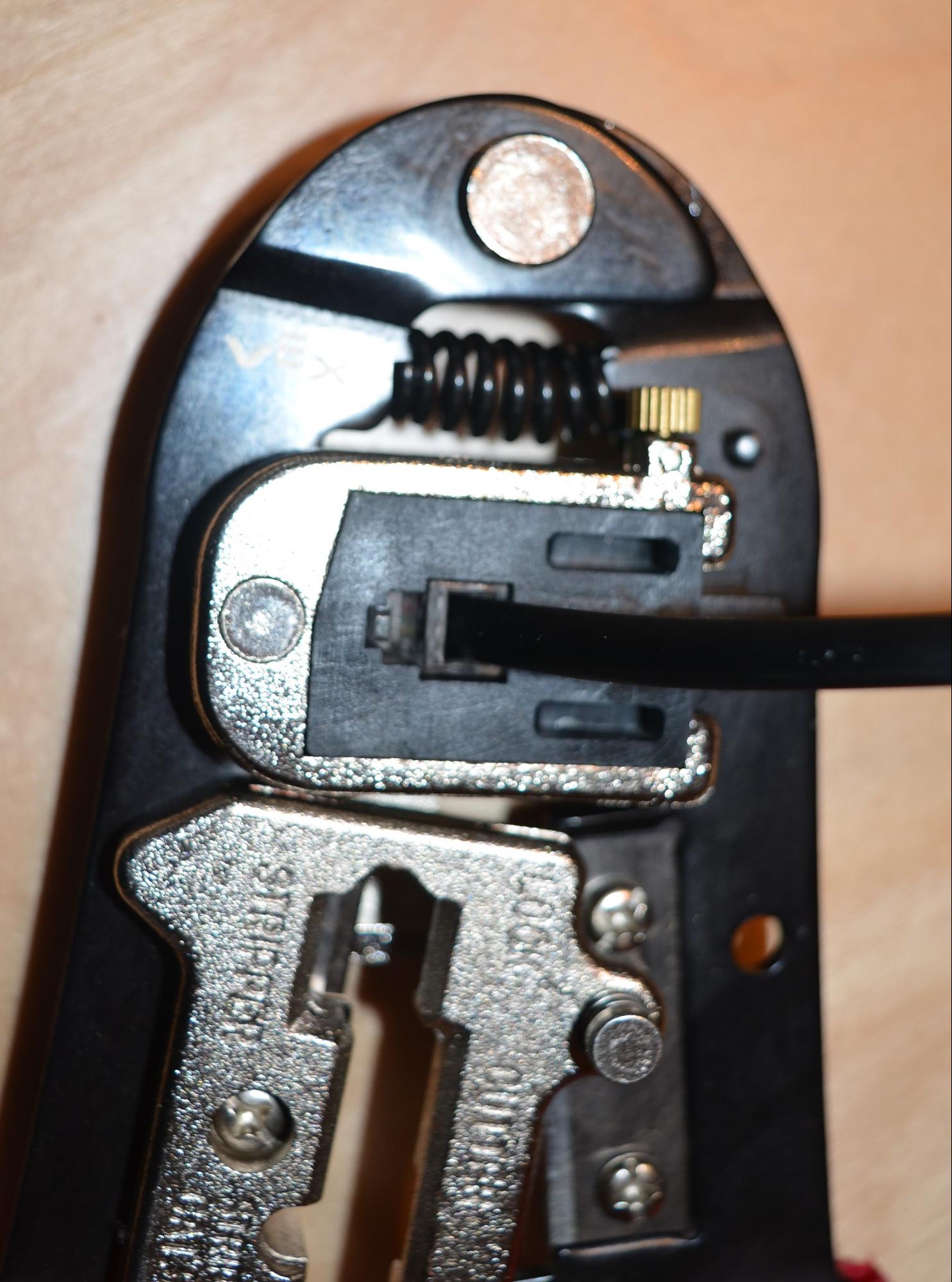

Aseta kaapelin liitin työkalun puristusosaan. Purista kahvoja yhteen erittäin lujasti, kunnes ne eivät enää liiku.

Sinun pitäisi voida tuntea liittimen metallipiikit istuvat johtoon. Toista nyt kaapelin toisessa päässä olevan liittimen kanssa.

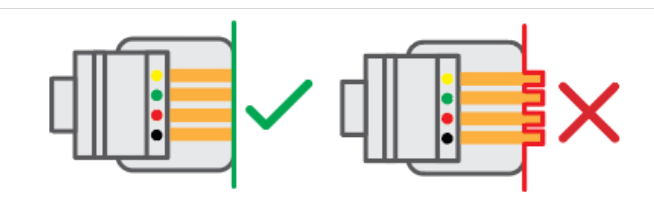

Liittimien puristamisen jälkeen on tärkeää tarkistaa liitin varmistaaksesi, että piikit on puristettu tasaisesti.

Tämä on hyvin tärkeää. Jos kärjet ovat eikä tasossa, uusi Smart Cable vaurioittaa kaikkia Smart Portteja, joihin se on kytketty.


Kun olet lopettanut kaapelin puristamisen ja tarkastuksen, tarkista, onko liitäntä hyvä.

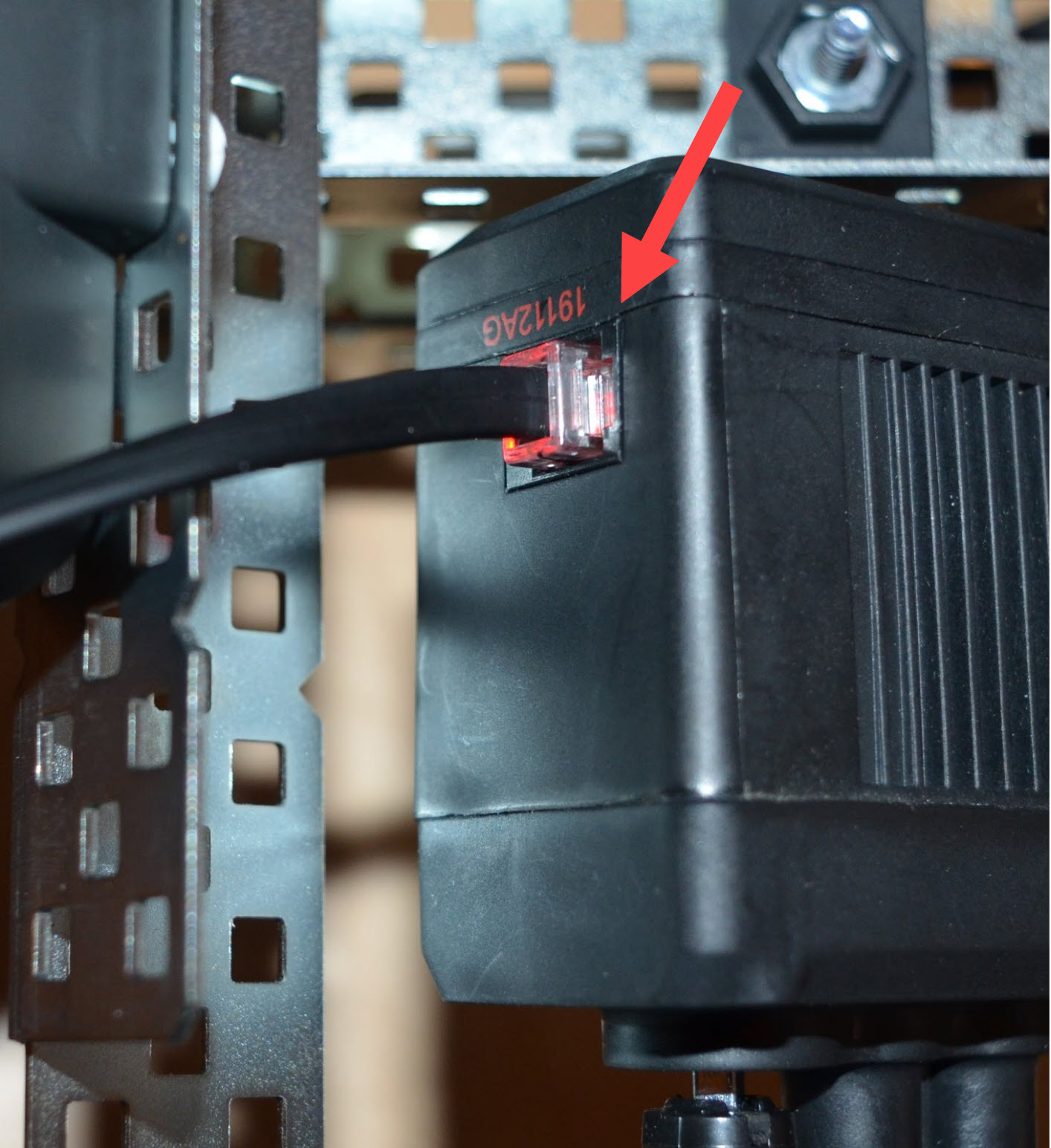

Liitä uuden mukautetun pituisen V5 Smart -kaapelin toinen puoli V5 Robot Brainin älyporttiin ja toinen puoli V5 Smart Motoriin.

Kytke V5 Robot Brain päälle, jos V5 Smart Motor Smart Port palaa punaisena, yhteys on hyvä.

Kun olet varma, että uuden kaapelin liitäntä on hyvä, kaapelia voidaan käyttää minkä tahansa V5 Smart Motorin tai muun V5-laitteen kanssa.

Lisätietoja oikeasta kaapelinhallinnasta katsomalla tämän artikkelin VEX Librarysta.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
