VEX-muoviliittimet ja erottimet ovat VEX-muovirakennejärjestelmän kiinnikkeitä. (1. sukupolven) ja (2. sukupolven) sarjojen liittimet ja erottimet toimivat samalla tavalla, mutta voivat olla erivärisiä. (2. sukupolven) sarja tarjoaa lisätyyppejä liittimiä ja erottimia.

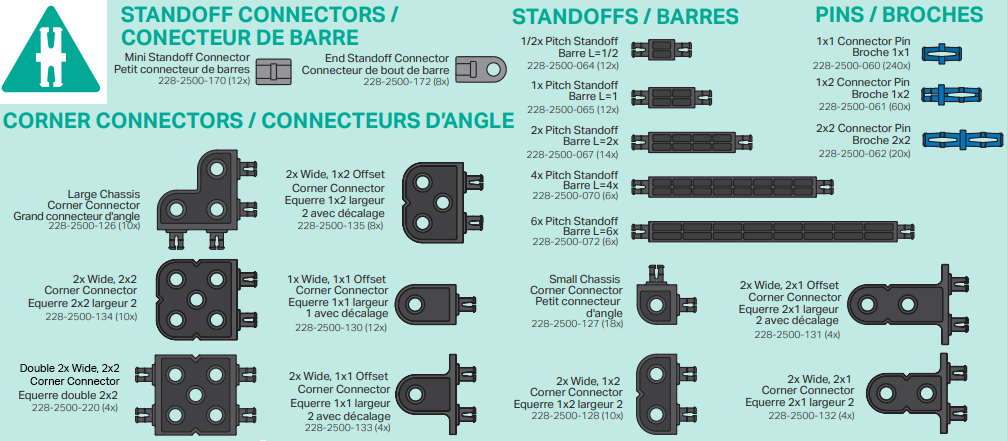

Tämä kuva havainnollistaa IQ (2. sukupolven) liittimiä ja irrotuksia.
VEX-muoviliittimien/-kiinnikkeiden toiminnot vaihtelevat yleisistä erittäin erityisiin käyttötarkoituksiin liittimen tyypistä riippuen.
Pins
Nastaja käytetään yhdistämään monia robotin komponentteja elektroniikasta robotin rakenteeseen. Alla on esimerkkejä nastatyypeistä:

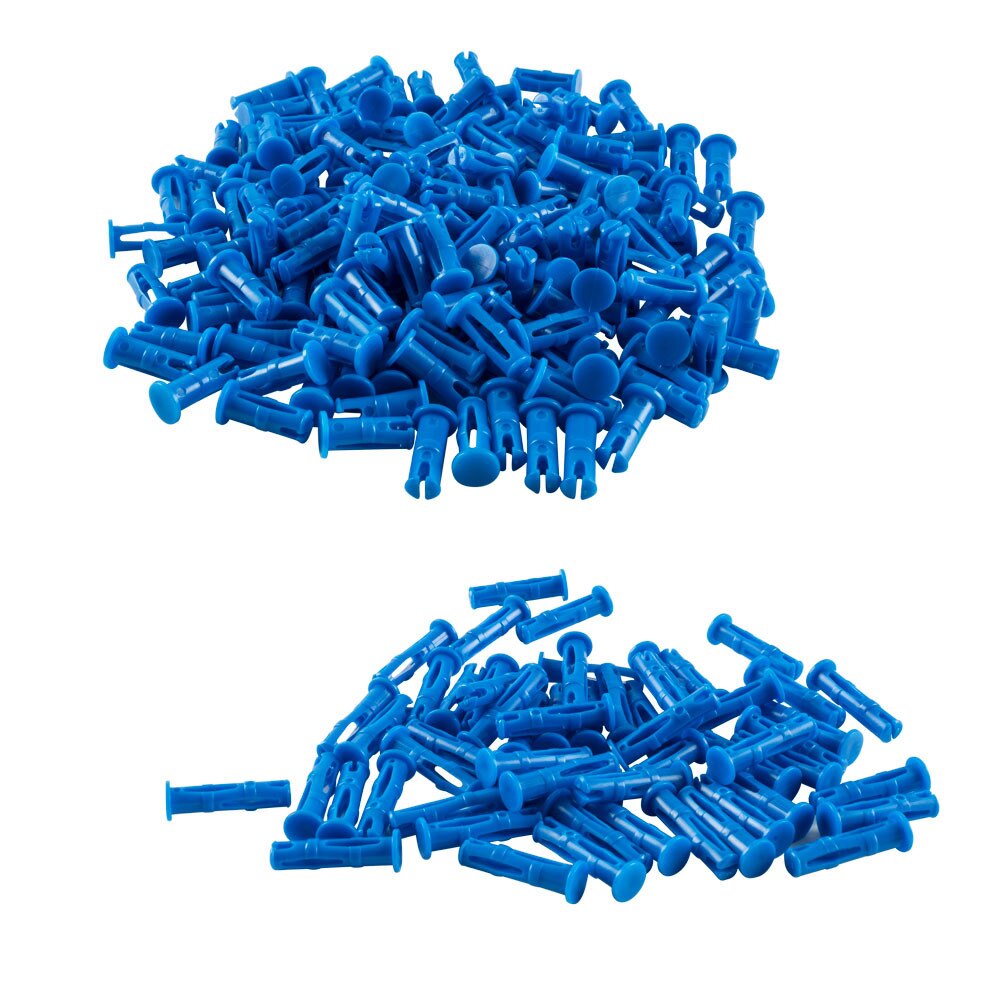

- Liitinnastat on suunniteltu työnnettäväksi komponenttien reikiin kiinnitystä varten. On olemassa 1x1 liitinnastat, jotka on suunniteltu yhdistämään yksi komponentti toiseen, esimerkiksi yhdistämään robotin aivot säteeseen. (Esimerkki tästä on nähtävissä VEX IQ Clawbotin rakennusohjeissa.) On olemassa 1x2 liitinnastat, jotka yhdistävät yhden komponentin kahteen lisäkomponenttiin, kuten kulmaliittimen liittämiseen 2X-palkkiin ja sitten ylimääräisen 1X-palkkiin. Lopuksi on 2x2 liitinnastaa, jotka voivat kiinnittää kaksi kerrosta komponentteja kahteen lisäkomponenttikerrokseen. Katso seuraavat 3D-rakennelmat, joissa on esimerkkejä 1x1-, 1x2- ja 2x2-liitintappien käytöstä.
1x1 liitinnastat
1x2 liitinnastat
2x2 liitinnastaa

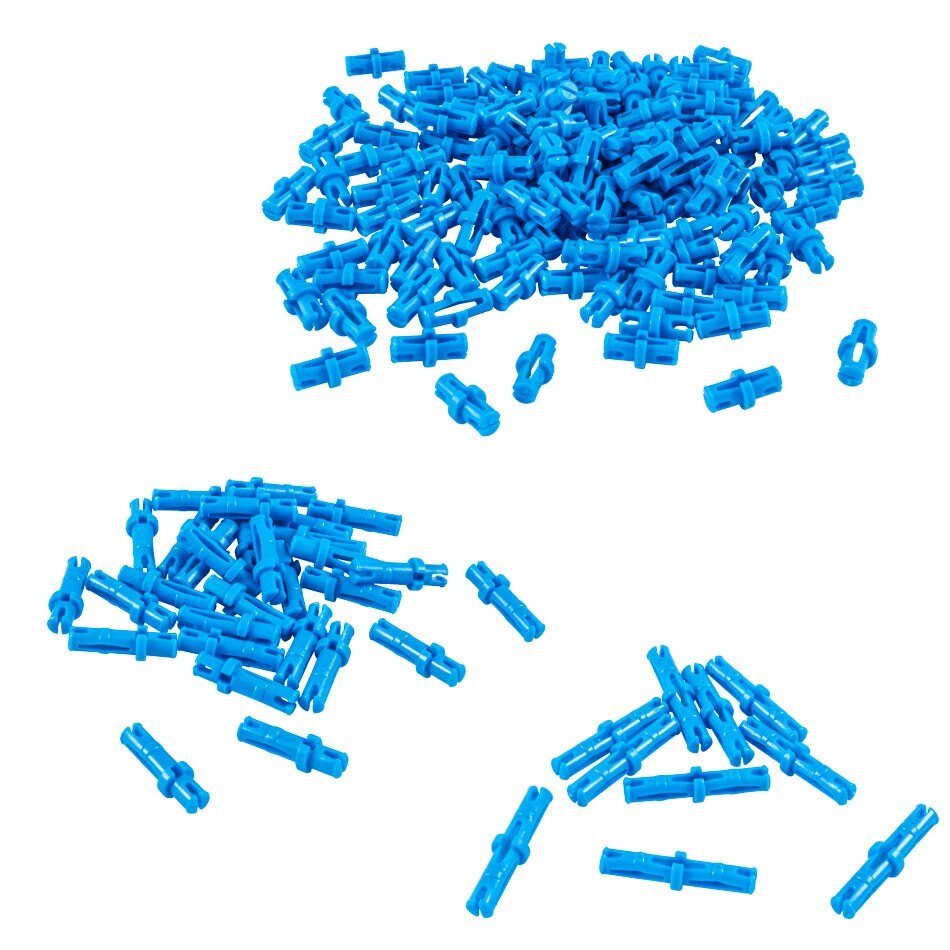

- Kannetut liittimen nastat tarjoavat toisen tyyppisen liitännän malleissa, joissa voi olla vaara, että tavallinen liitinnasta vedetään ulos, koska korkkia ei voida vetää reiän läpi. Päällystettyjä liitinnastoja voidaan käyttää myös kokoonpanon vahvistamiseen sen asennuksen jälkeen, koska nastat voidaan työntää ulkopinnasta. Nämä tapit on suunniteltu työnnettäväksi yhden osan reiän läpi ja seuraavan osan reikään. Siinä on 0x2 nastat kahden komponentin yhdistämiseen ja 0x3 nastat kolmen komponenttikerroksen yhdistämiseen.
| Liittimen nastat | Suljetut liittimen nastat |
|
|
|
Vastakohdat
Irrotuksia käytetään erottamaan kaksi osaa toisistaan samalla kun luodaan jäykkä liitos. Esimerkki tästä olisi kahden 2X-palkkien erottaminen toisistaan siten, että niiden väliin voidaan sijoittaa sarja vetovaihteita. Jalustat voidaan myös koota käsittelemään pelinappuloita, kuten tehdä haarukka käsivarren päähän. Saatavilla olevat erot sisältävät 0,5x, 1x, 2x, 4x ja 6x pituudet. Standoff-liittimet sisältävät myös Standoff-liittimet, kuten End Standoff -liittimet, jotka voivat luoda nivelpisteen eron päähän, sekä mini- ja vakioliittimet, jotka mahdollistavat erotusten liittämisen toisiinsa. Katso seuraavat 3D-rakennelmat nähdäksesi esimerkkejä Standoff-käyttötavoista.
Erottelevat osat
Vastakohdat pelikappaleiden käsittelyyn
Eripituisten vastakohtien luominen
Kulmaliittimet
Kulmaliittimiä on saatavana useissa eri suunnissa, mikä mahdollistaa lähes loputtoman määrän vaihtoehtoja kolmiulotteisten mallien luomiseen, jotka yhdistävät palkit, levyt ja muut komponentit. Katso seuraavat 3D-rakennelmat nähdäksesi esimerkkejä saatavilla olevien kulmaliittimien käyttötavoista:
2x laajakulmaiset liittimet:
Saatavana 2X2-, 1X2- ja 2X1-kokoonpanoissa
2X leveät kulmaliittimet:
Saatavana 2X2-, 1X2- ja 2X1-kokoonpanoissa
Kaksinkertaiset 2x leveät, 2x2 kulmaliittimet ja kolminkertaiset 2x leveät, 2x2 kulmaliittimet:
Käytetään kahden rinnakkaisen komponentin erottamiseen ja yhdistämiseen

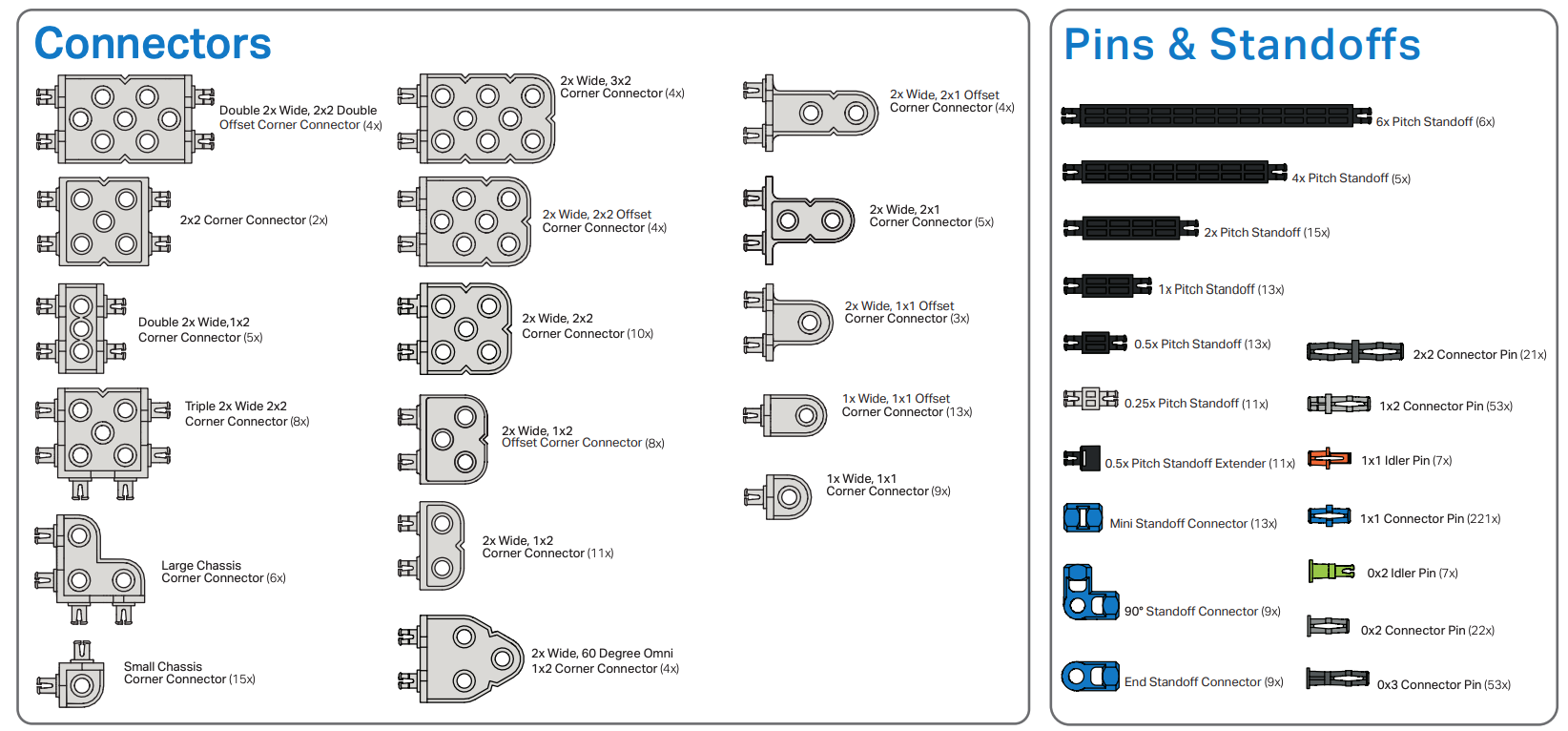

IQ (2. sukupolvi) -sarjat sisältävät kulmaliittimen lisävaihtoehtoja, kuten 60 Degree Omni 1x2 Corner Connectorin ja muita.
