V5 Robot Brain yleiskatsaus

Toiminto

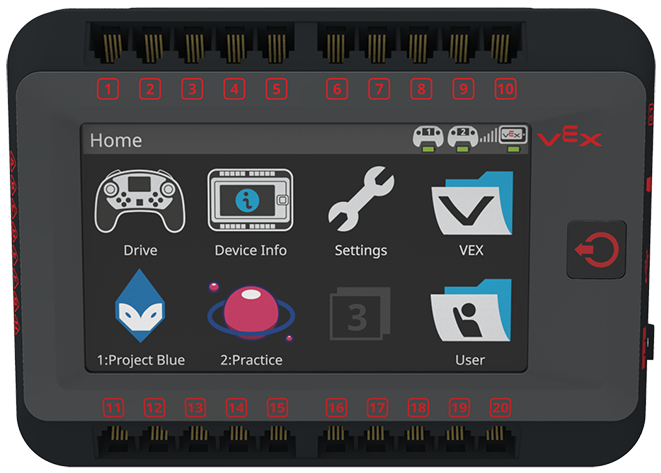

V5 Brain näyttää tietoja robotistasi ja itse V5 Robot Brainista.  Se vastaa myös käyttäjäohjelman suorittamisesta ja aivoihin kytkettyjen laitteiden ohjaamisesta/lukemisesta.

Ominaisuudet & edistystä



V5 aivot

  • V5 Brain käyttää Cortex A9 -prosessoria yhdessä FPGA:n (Field Programmable Gate Array) kanssa luodakseen laitteen, joka on 15 kertaa nopeampi kuin edeltäjänsä. FPGA:ta käytetään kaikkien älyporttilaitteiden kanssa ja näytön ohjaamiseen.
  • Aivoilla on myös laajennettu muisti ja lisää tallennustilaa. Se voi nyt tallentaa jopa 8 käyttäjäohjelmaa.
  • V5 Robot Brainissa on useita kieliä käyttäjän käytettävissä. Englannin sijaan käyttäjät voivat valita minkä tahansa kahdestatoista muusta kielestä käytettäväksi käyttöliittymässä.

Kojelauta

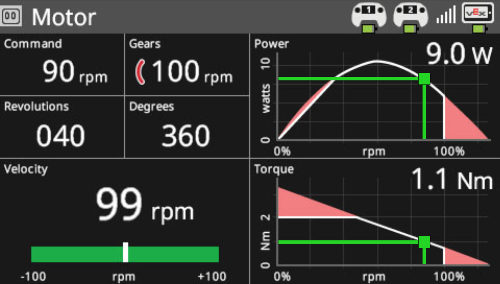

Kojelaudat ovat yksi V5:n merkittävimmistä edistysaskeleista. Jokaiselle kytketylle anturille ja laitteelle on sisäänrakennettu kojelauta kytkimistä ja potentiometreistä moottoreihin ja akkuun. Kojelaudat tarjoavat uskomattoman opetus- ja diagnostiikkatoiminnon, jonka avulla voit nähdä reaaliajassa, mitä anturi todella tekee ja miltä kyseisen toiminnon tiedot näyttävät.

Käyttäjäohjelmat käyttävät nopeasti ja tehokkaasti kaksoispuskuroitua sisäistä muistia, ja FPGA käsittelee näytön päivityksen uskomattomalla 60 Hz:n taajuudella. Ohjelmoijat voivat käyttää kosketusnäyttöä viivojen, suorakulmioiden ja ympyröiden piirtämiseen sekä viivan värin, leveyden ja täytön ohjaukseen. Monikokoisia, monikielisiä fontteja missä tahansa värissä on sisäänrakennettu.

Kuinka se parantaa käyttökokemusta

  • V5 Robot Brainissa on 128 megatavua RAM-muistia, kun taas Cortexissa on 0,0625 megatavua.
  • Yksinkertaiset kosketusnäytölliset käyttöliittymät ovat tuttuja melkein kaikille, mikä tekee V5:stä helposti lähestyttävämmän.
  • Opiskelijat ja opettajat voivat nyt ajaa ohjelmia, tehdä vianmäärityksiä robotilleen ja saada tärkeää palautetta reaaliajassa.
  • Ohjelmia voi ladata langattomasti.
  • Kojelaudat tarjoavat reaaliaikaista diagnostiikkaa.
  • Smart Ports tunnistaa automaattisesti kytketyn laitteen tyypin ja käsittelee moottoreita ja antureita keskenään.
  • Nykyiset EDR-käyttäjät voivat jatkaa joidenkin vanhojen moottoreiden ja antureiden käyttöä V5 Robot Brainin kanssa.
