Navigointivalikko – IQ Brain (1. sukupolvi)

Käytätkö VEX IQ:ta (2. sukupolvi)? Katso tämä artikkeli.

Aivoissa on neljä pääpainiketta, joita käytetään navigointiin LCD-näytössä:

Aivot ja sen Check-painike korostettuna.

Tarkista-painike

Tarkista-painiketta käytetään aivojen käynnistämiseen sekä eri vaihtoehtojen valitsemiseen näytöltä.

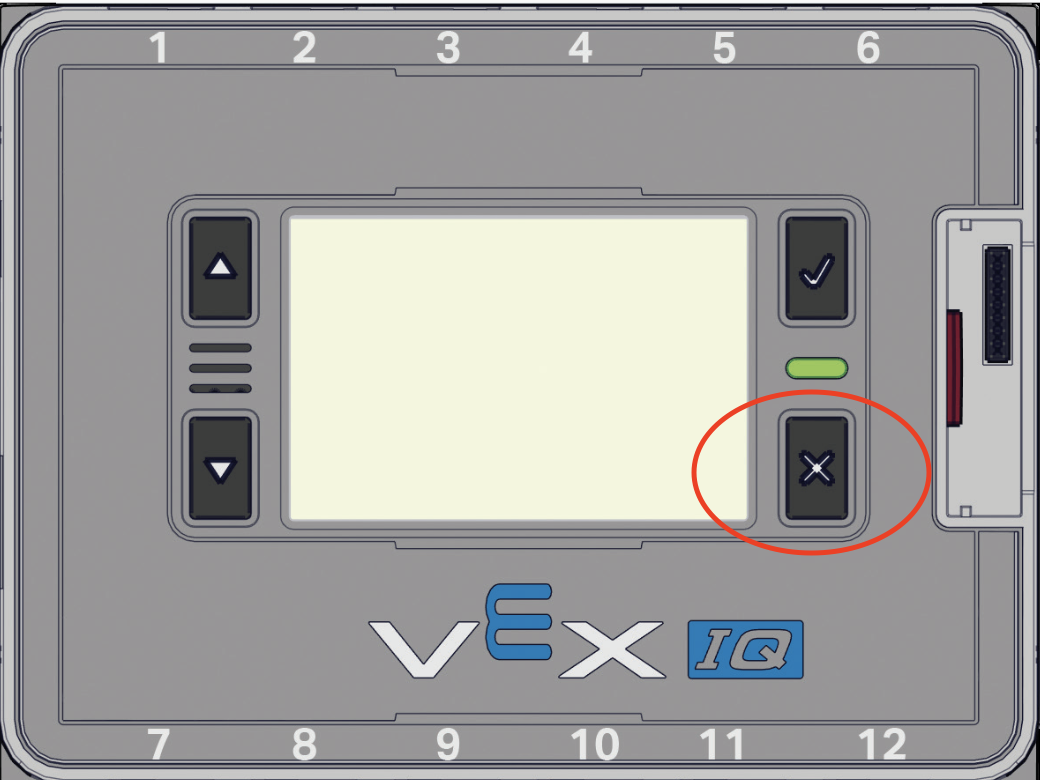

Brain sen X-painike korostettuna.

X-painike

X-painiketta käytetään aivojen sammuttamiseen. Sitä käytetään myös "palaa"-painikkeena palataksesi edellisiin näyttöihin.

  • Napsauta tästä nähdäksesi artikkelin "VEX IQ Robot Brainin kytkeminen päälle/pois päältä".

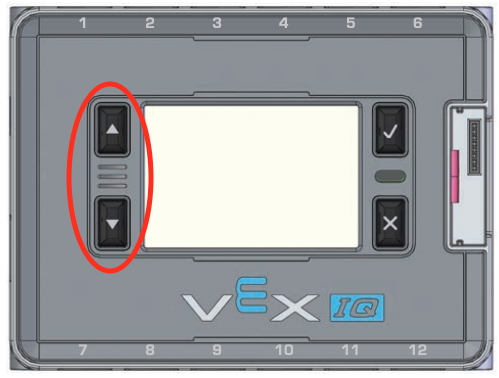

Aivot ylä- ja alanuolipainikkeet korostettuina.

Nuolet ylös ja alas

Ylös- ja alanuolinäppäimillä navigoidaan LCD-näytön eri vaihtoehtojen välillä.

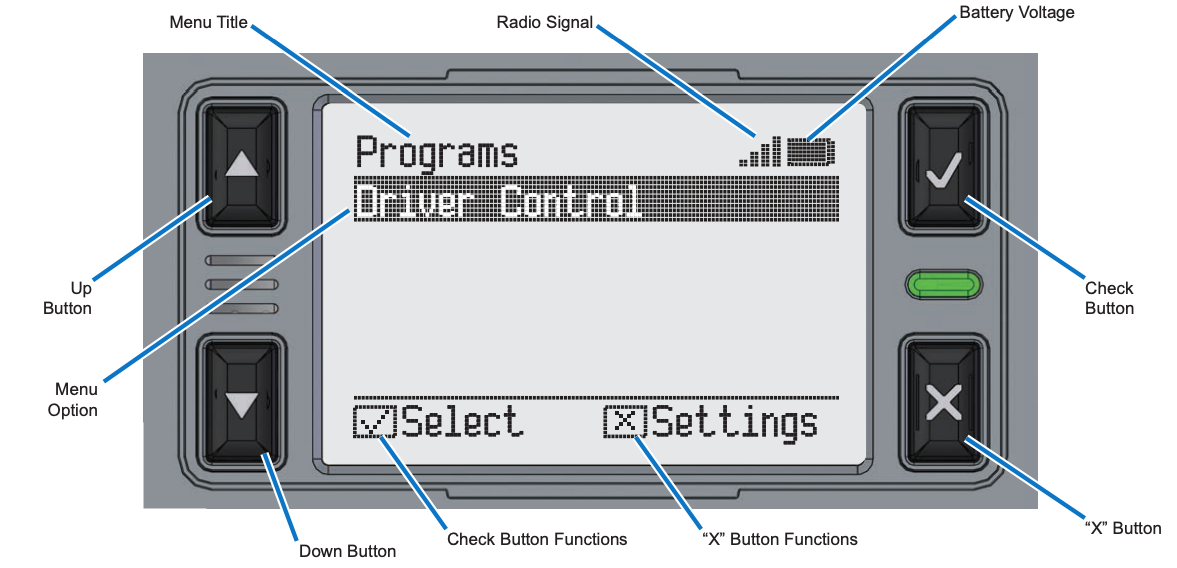

Aivojen näyttö ja painikkeet näytetään niiden ominaisuuksilla merkittyinä. Painikkeet on merkitty ylös-, ala-, tarkistus- ja X-painikkeeksi. Seuraavaksi sana Ohjelmat merkitään valikon otsikoksi. Oikealla Signaali-kuvake on merkitty radiosignaaliksi ja akkukuvake nimellä Battery Voltage. Alla vaihtoehto Driver Control on merkitty valikkovaihtoehdoksi. Näytön alareunassa näkyvät painikkeen toiminnot, joissa Check-painike valitaan ja X-painike vaihtaa Asetukset-valikkoon.

Vasemmalla on esimerkki LCD-näytöstä, kun virta on kytketty. Huomaa, kuinka näytön alareunassa näkyy, kuinka valitset Tarkista-painikkeella tai siirryt asetuksiin X-painikkeella.
