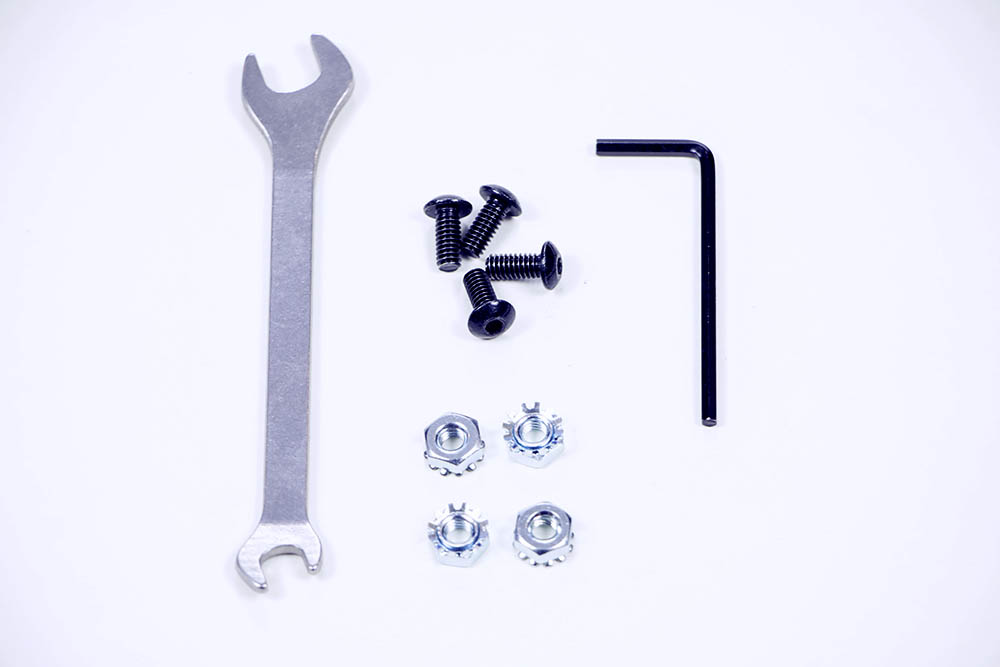

Vaihe 1: Kerää tarvittavat osat ja poista EDR-akku

Kuva VEX Cortex -mikrokontrollerista, joka esittelee sen suunnittelua ja ulkoasua, joka on osa VEX Robotics -projektien laitteistoresursseja ja korostaa integraatiota antureiden ja moottoreiden kanssa koulutus- ja kilpailusovelluksiin.

Tarvitset seuraavat tuotteet:
- (1) V5-robotin akku (ei kuvassa)
- (1) V5-robotin akkukaapeli (ei kuvassa)
- (2) V5-akkupidikkeet (ei kuvassa)
- (4) #8-32 x 1/2" ruuvit
- (4) #8-32 Keps Nuts
- (1) 11/32" jakoavain
- (1) 3-32" kuusioavain
- Rakennettu VEX EDR Clawbot (ei kuvassa)
Kun haluat kytkeä akun, tarvitset myös V5 Robot Brainin asennettuna robottiisi.
Käytä jakoavainta ja kuusioavainta irrottaaksesi VEX EDR -akkuhihnat ja 7,2 V Robot Battery NiMH -akun robotistasi ennen kuin jatkat.

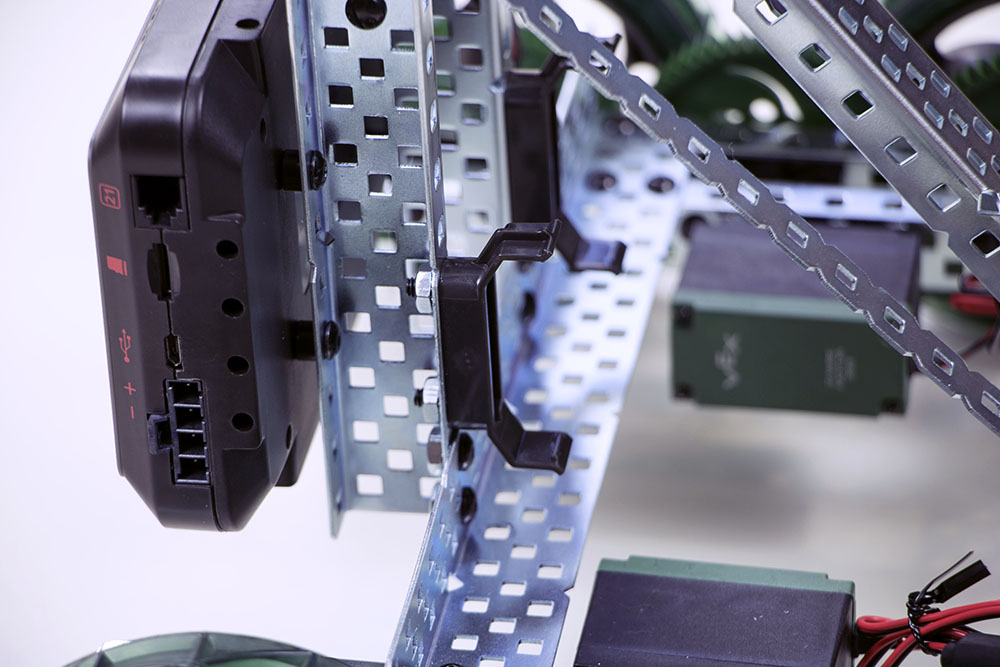

Vaihe 2: Asenna V5-akkupidikkeet

Kuva havainnollistaa VEX Cortex -mikrokontrollerin laitteistokomponentteja, esittelee erilaisia antureita ja moottoreita robotiikkaprojekteihin, jotka liittyvät Cortex-luokkaan VEX Robotics -dokumentaatiossa.

Kiinnitä kaksi V5-akkupidikettä Clawbot-varren sisäseinärakenteen pohjalle.

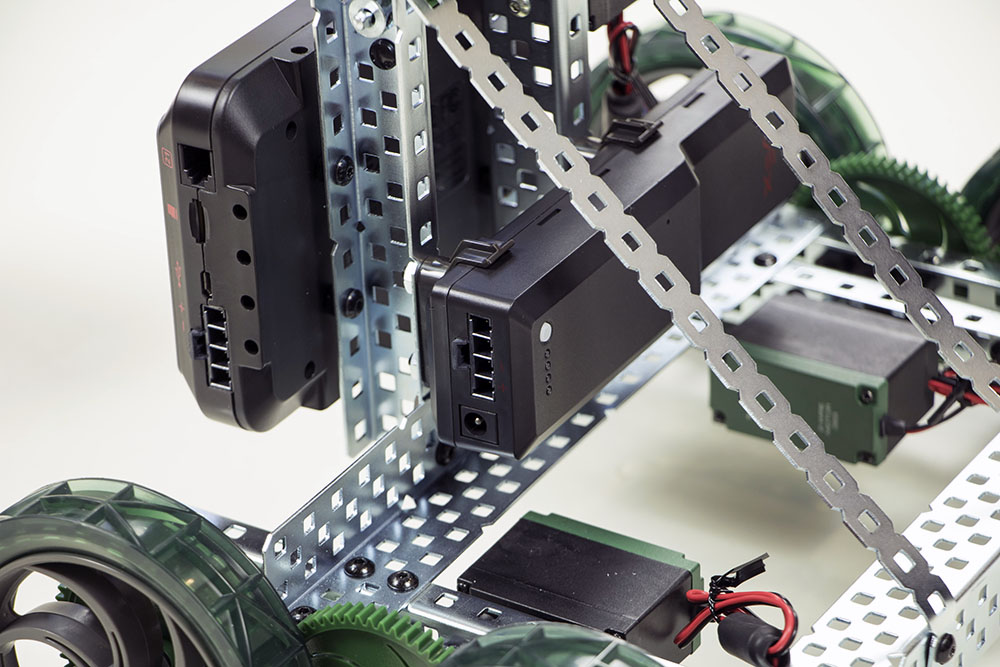

Vaihe 3: Kiinnitä V5-robotin akku pidikkeisiin

VEX Cortex -mikrokontrollerilaitteistokomponenttien kaavio, joka havainnollistaa robotiikkaprojektien kytkentöjä ja asetteluja osana VEX Roboticsin Cortex-luokan resursseja.

Paina akkua kiinnikkeisiin, kunnes kuulet ja tunnet sen napsahtavan paikalleen.

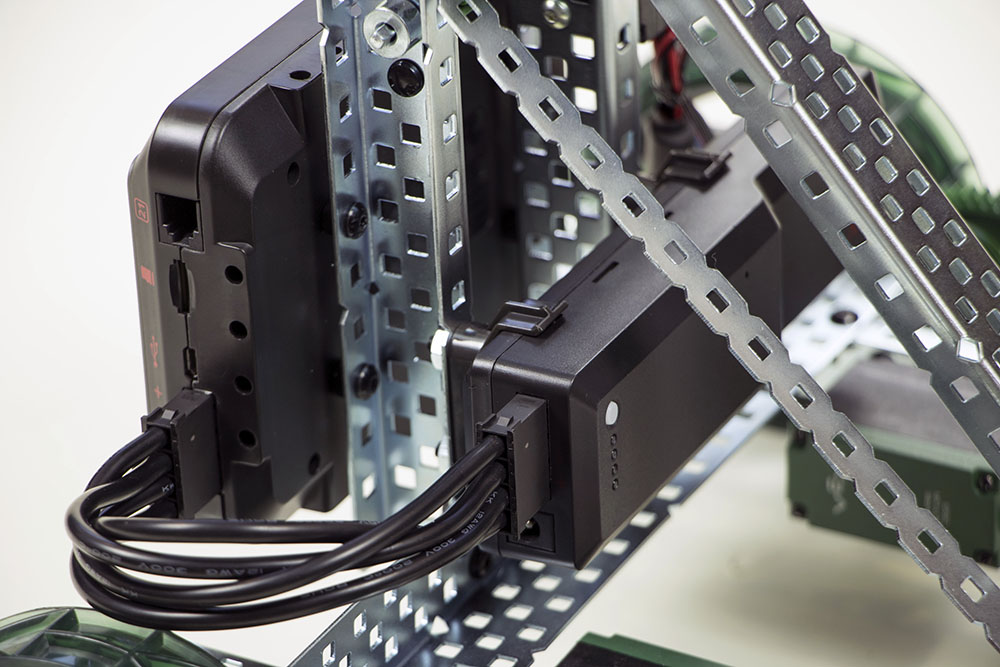

Vaihe 4: Liitä V5-robotin akku

Kuva VEX Cortex -mikrokontrollerista, joka esittelee sen suunnittelua ja ominaisuuksia, jotka liittyvät robotiikkaprojektien laitteistoresursseihin, mukaan lukien ohjelmointi ja integrointi antureiden ja moottoreiden kanssa.

Kytke akku V5 Robot Brainiin akkukaapelilla.
Katso tarkemmat ohjeet akun asennuksesta ja kytkemisestäV5 Clawbot -rakennusohjeista.
