Kerää tarvittavat osat

V5 3-johtimisen puskurikytkimen v2 asennukseen ja johdotukseen tarvittavat osat on esitetty yhdessä.

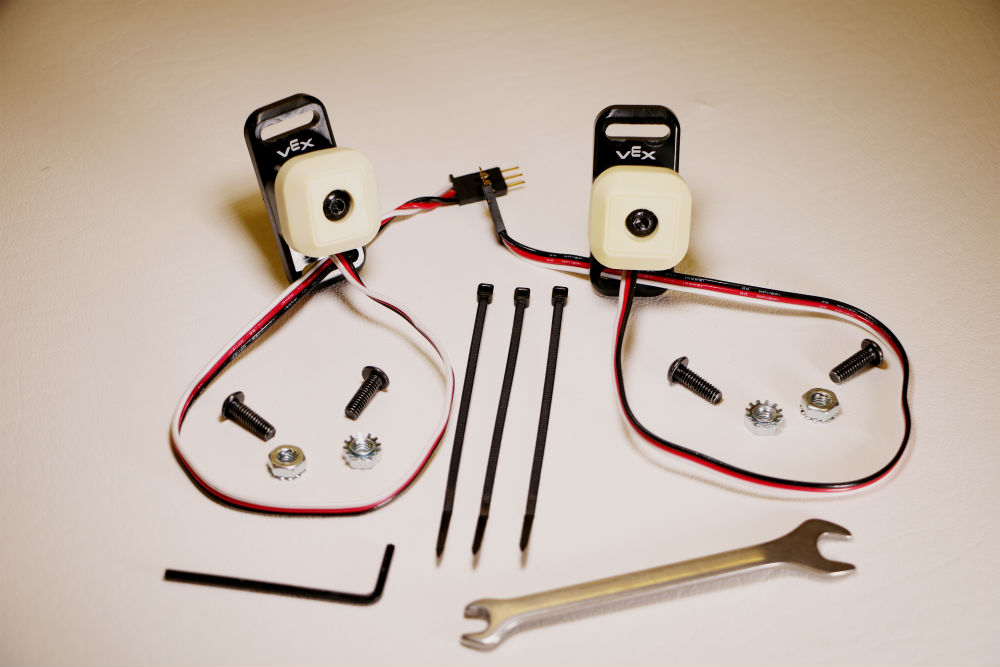

Varaa seuraavat osat valmiiksi:

(2) Puskurin kytkimet v2
(4) #8-32 x 1/2" ruuvit
(4) #8-32 Keps Nuts
(1) 5-64" kuusioavain
(3) 4" vetoketjut
(1) Jakoavain (valinnainen)

HUOMAA: Puskurin kytkimien asennus ja johdotus on helpompaa, jos V5-akkupidikkeet ovat tyhjiä, koska akku on poistettu.

Puskurin kytkimien sijoittaminen

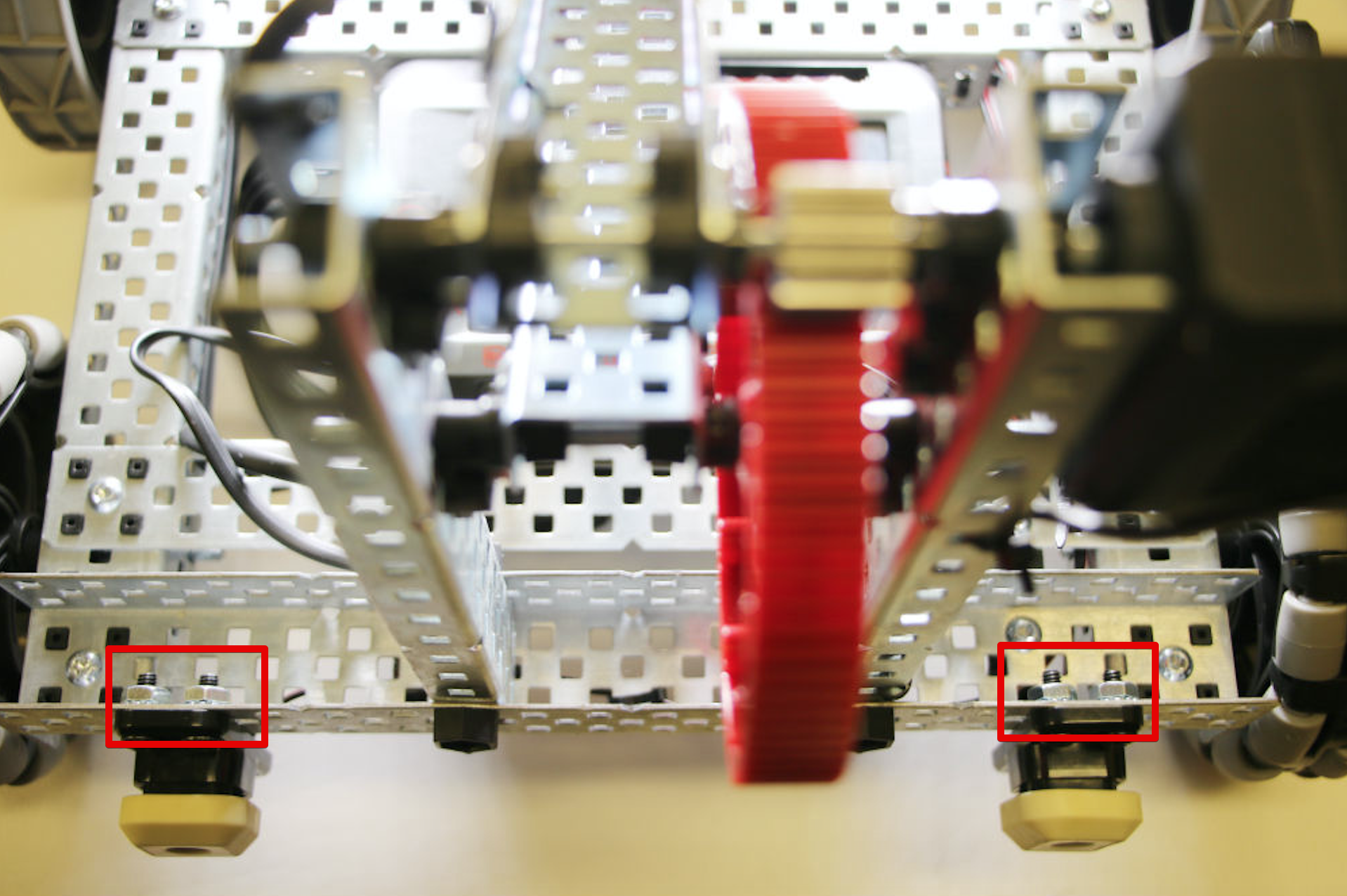

Kaksi puskurin kytkintä on ruuvattu rungon takaosaan kahdella ruuvilla.

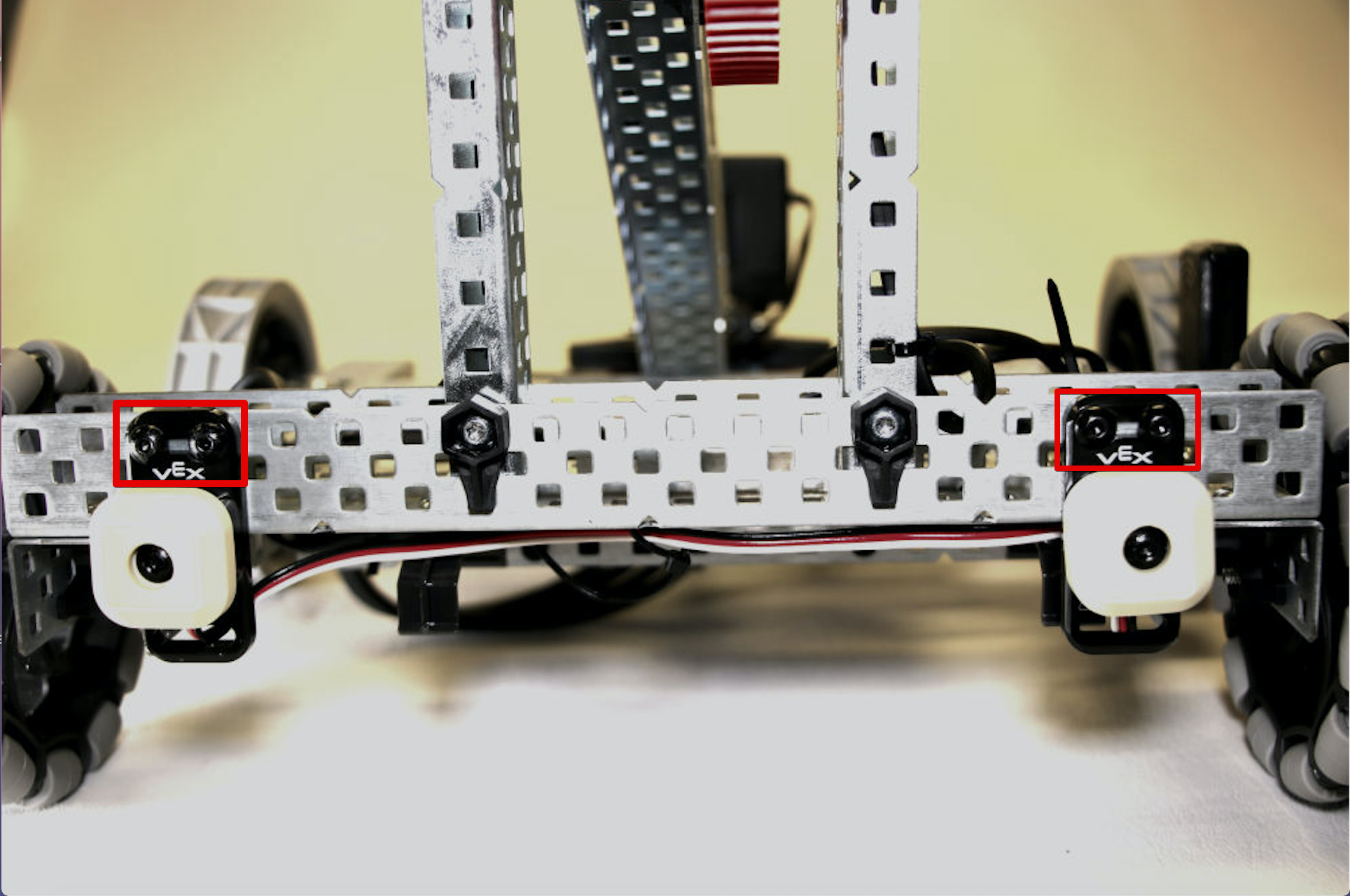

Kiinnitä kaksi ruuvia kuhunkin puskurin kytkimeen VEX-logon yläpuolelle.

Aseta kaksi ruuvia, jotka pitävät kutakin puskurikytkintä, kolmanteen ja neljänteen reikään takimmaisen C-kanavapalkin päistä.

HUOMAA: Ruuvit voidaan sijoittaa myös puskurikytkimen molemmille puolille kiinnitystä varten eri suunnassa tai muihin paikkoihin.

Kiinnitä ruuvit paikoilleen neljällä Keps-mutterilla

Puskurin kytkimien ruuvien kulmakuva osoittaa, että niitä ei saa ruuvata liian tiukasti.

HUOMAA: Ruuvit eivät saa olla liian tiukalla, koska puskurikytkimen muovi voi halkeilla.

Vedä johdot rungon ympärille

Robotin alhaalta päin kuvattu näkymä, josta näkyy vasemman puskurikytkimen johdon kulku. Tämä johto kulkee robotin pohjassa akkuliittimien lähellä.

Johda johto vasemmasta puskurin kytkimestä V5-akkupidikkeiden viereen.

Johda johto V5 Robot Brainin kyljessä olevan toisen akkupidikkeen ympärille kolmella johtoportilla.

Älä syötä lankaa C-Channel-palkin läpi, johon pyörä on asennettu.

Vie johto oikeanpuoleisesta puskurikytkimestä suoraan takaisin sinne, missä vasemman puskurikytkimen johto on niin, että molemmat liittimet ovat aivojen sillä puolella, jossa on kolme johtoporttia.

HUOMAA: Puskurikytkimen johdot voidaan sijoittaa minne tahansa, kunhan ne eivät vedä tai jää kiinni käytön aikana.

Pitele vasemman puskurin kytkimen johtoa vetoketjulla

Näkymä robotista alhaalta päin, josta näkyy, että vasemman puskurikytkimen johto on kiinnitetty nippusiteellä.

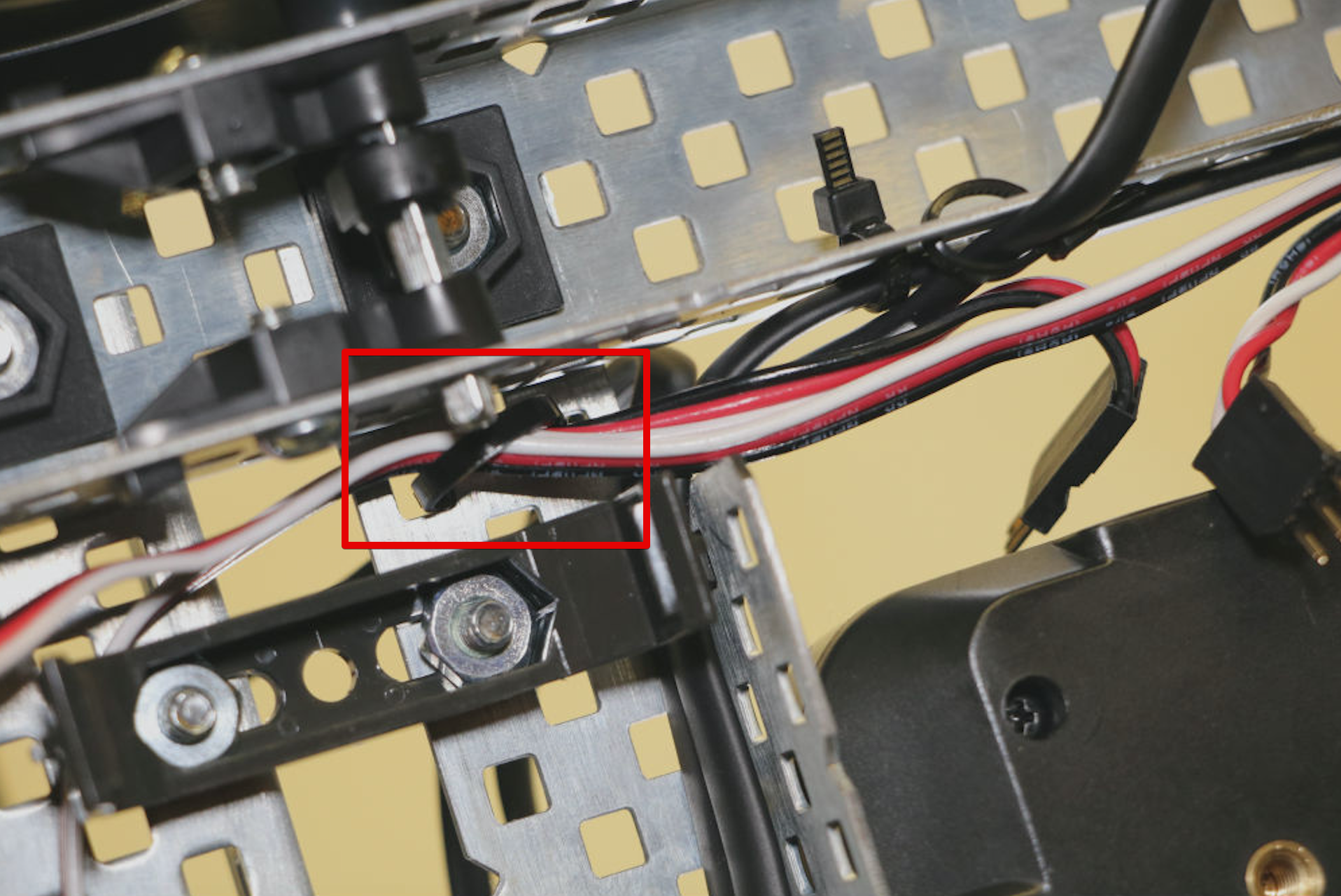

Pujota vetoketju vasemman puskurin kytkimen langan ympärille hyvään paikkaan C-Channel-palkissa, jotta se pysyy poissa akun tieltä.

HUOMAA: Älä kiristä vetoketjua kokonaan ennen kuin johdot on liitetty aivoihin.

Käytä vetoketjua pitämään molemmat johdot paikoillaan akkupidikkeen yläpuolella

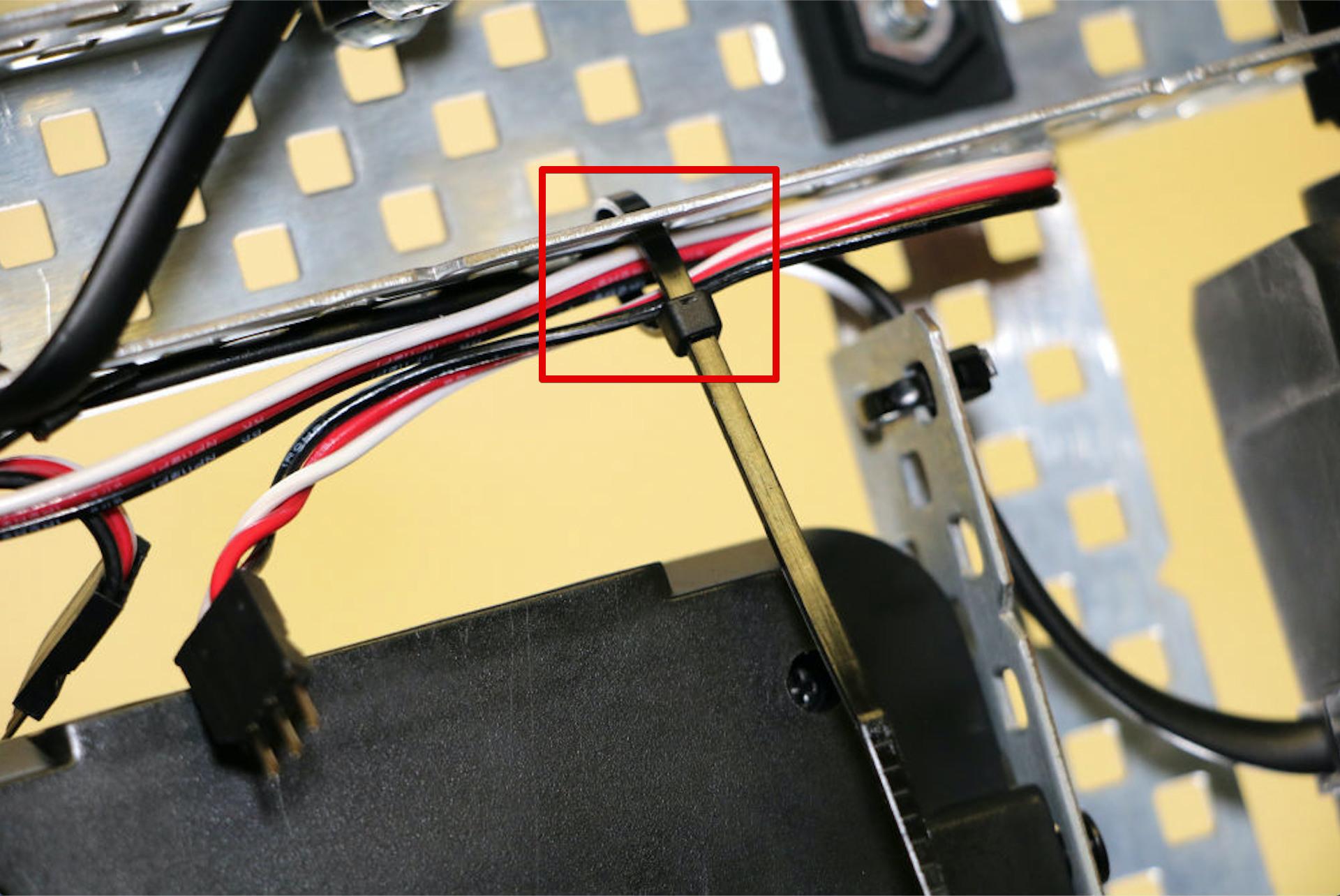

Näkymä robotista alhaalta päin, josta näkyy, että molemmat johdot on kiinnitetty toisella nippusiteellä akun pidikkeen lähellä, jotta ne pysyvät paikoillaan.

Pujota toinen vetoketju sekä vasemman että oikeanpuoleisen puskurin kytkimien johtojen ympärille hyvään paikkaan akkupidikkeen yläpuolelle, jotta ne eivät roiku tai joudu muiden komponenttien tielle.

HUOMAA:Älä kiristä vetoketjua kokonaan ennen kuin johdot on liitetty aivoihin.

Käytä viimeistä vetoketjua pitääksesi oikeanpuoleisen puskurin kytkimen johto paikallaan

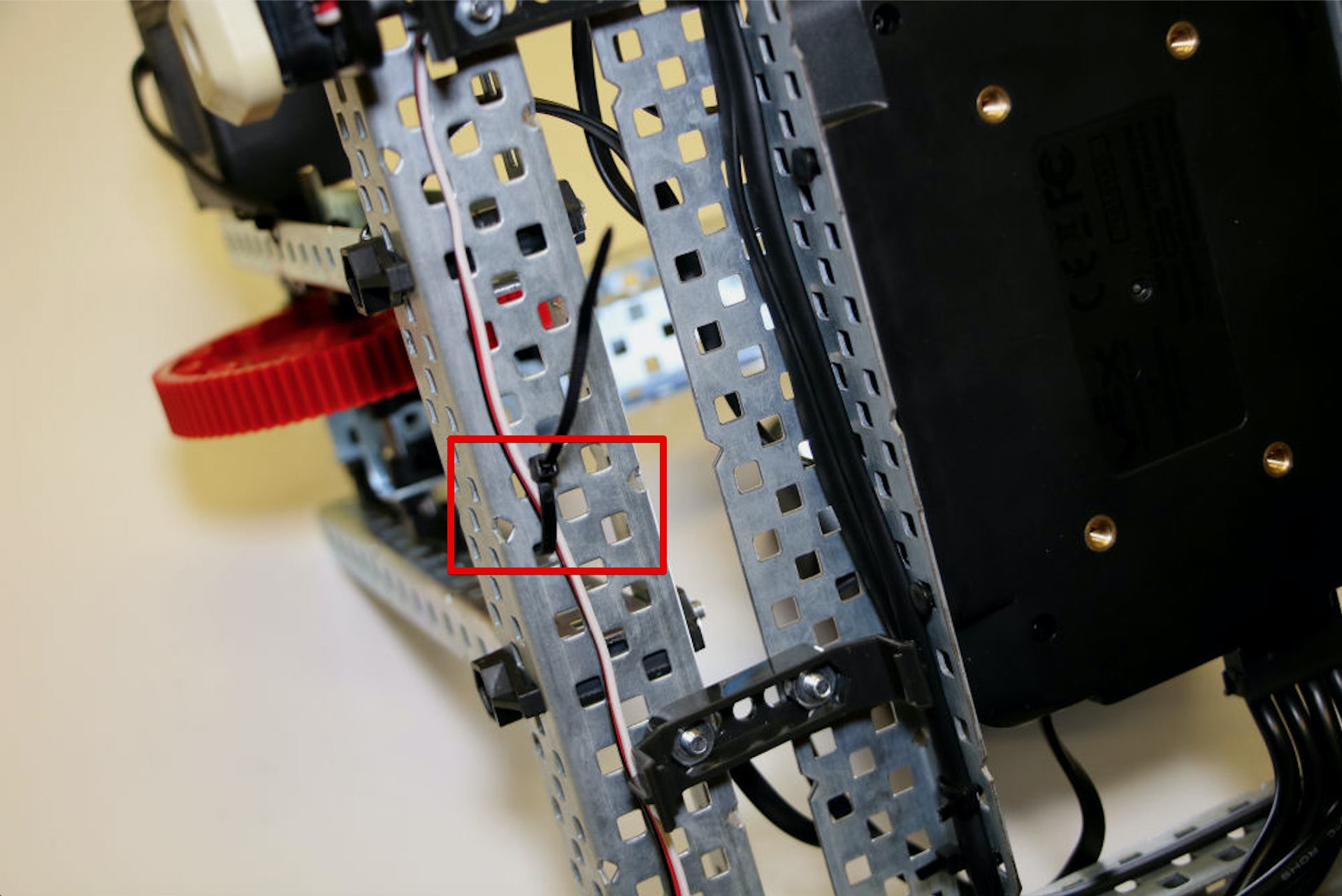

Näkymä robotista alhaalta päin, josta näkyy, että oikean puskurin kytkimen langan löysyyttä on lyhennetty kaksinkertaistamalla se toisella nippusiteellä.

Johda oikeanpuoleisen puskurin kytkimen johto pitkin C-kanavan sädettä ja aivojen ulkopuolelle ja sitten takaisin kohti kolmea johdinporttia.

Pujota viimeinen vetoketju kaksoislangan ympärille ja C-Channel-palkin läpi, jotta se voidaan pitää poissa muiden komponenttien tieltä.

HUOMAA:Älä kiristä vetoketjua kokonaan ennen kuin johdot on liitetty aivoihin.

Liitä puskurin kytkimet kolmeen johdinporttiin ja viimeistele

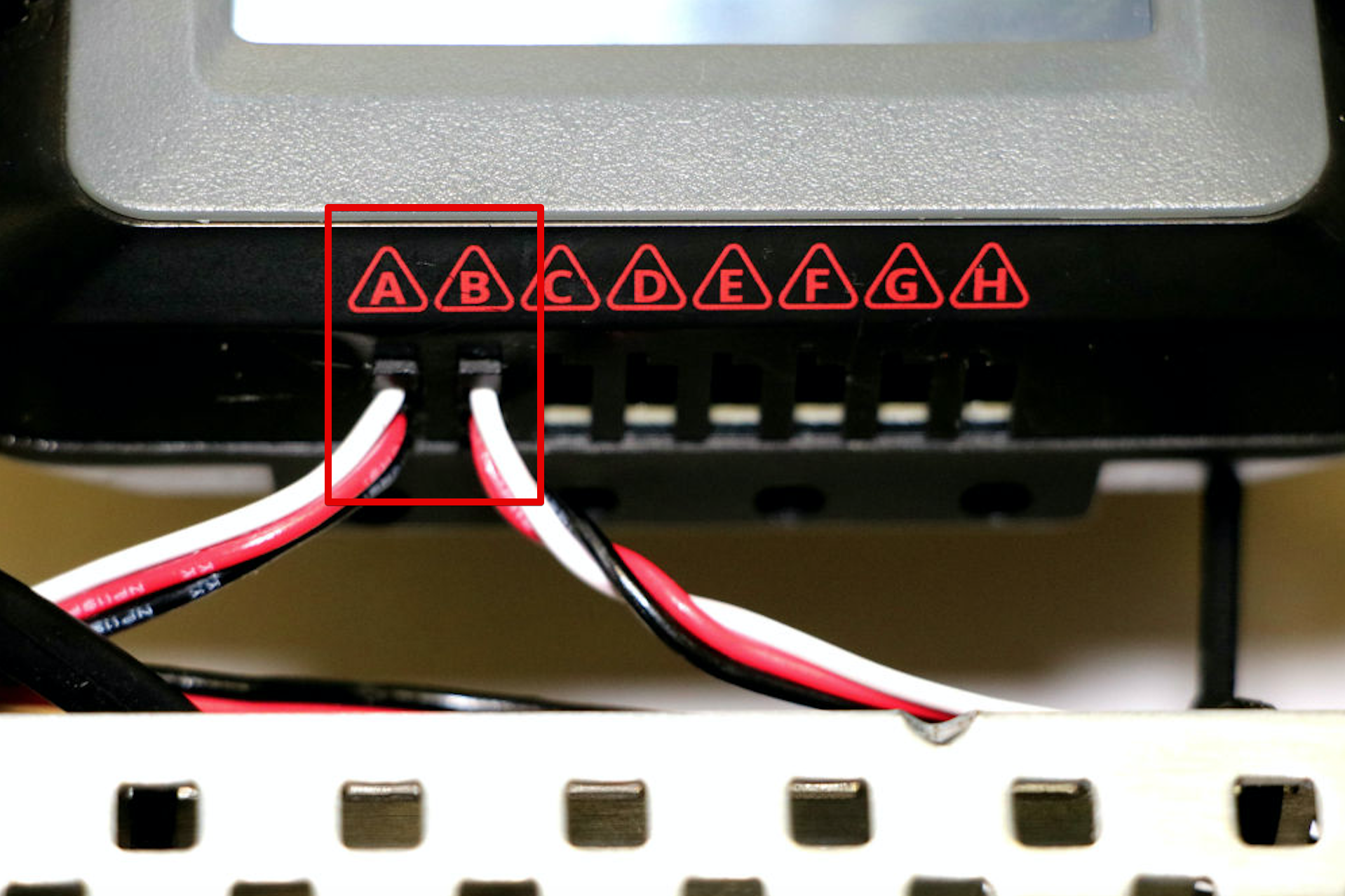

Lähikuva kahdesta puskurin kytkimen johdosta, jotka kytketään V5 Brainin 3-johtimisiin portteihin. Vasemman puskurin kytkimen johto on portissa A ja oikean puskurin kytkimen johto on portissa B.

Liitä vasemman puskurin kytkimen johto porttiin A ja oikean puskurin kytkimen johto porttiin B.

Kiristä vetoketjut kokonaan niin, että ne ovat kunnolla kiinni, ja leikkaa sitten ylimääräinen muovi pois.

Aseta V5-akku kiinnikkeisiinsä ja liitä akku takaisin aivoihin.

HUOMAA: Tarraa (teippiä, tarroja jne.) voidaan käyttää anturissa tai missä tahansa langallisessa komponentissa merkitsemään portti, johon se on kytketty.
