VEXcode IQ voi käyttää tietoja IQ-ohjaimesta viittaamalla painikkeisiin ja ohjaussauvan akseleihin niiden nimillä.
Painikkeiden ja ohjaussauvojen sijainti ja nimet
Alla olevassa kuvassa näkyy painikkeiden ja ohjaussauvojen nimet ja sijainnit. Painikkeet palauttavat arvot:
- 1 - Painettu
- 0 - Ei painettu / vapautettu
Jokainen ohjaussauvan akseli palauttaa arvon välillä -100 - +100 ja palauttaa arvon nolla, kun se on keskitetty. Katso tämä animaatio nähdäksesi esimerkin ohjaussauvan arvoista, kun sitä liikutetaan kullakin akselilla.
Huomautus:Animaatiossa näkyvä ohjain on (1. sukupolven) ohjain. Arvot ovat kuitenkin samat molemmilla IQ-ohjaimilla (1. ja 2. sukupolvi).
Lohkot, jotka sisältävät ohjainpainikkeita ja ohjaussauvoja
VEXcode IQ:ssa ohjelmoitaessa painikkeiden ja ohjaussauvojen nimien sekä niiden sijainnin ohjaimessa ymmärtäminen auttaa määrittämään, mitä lohkoa tulisi käyttää.

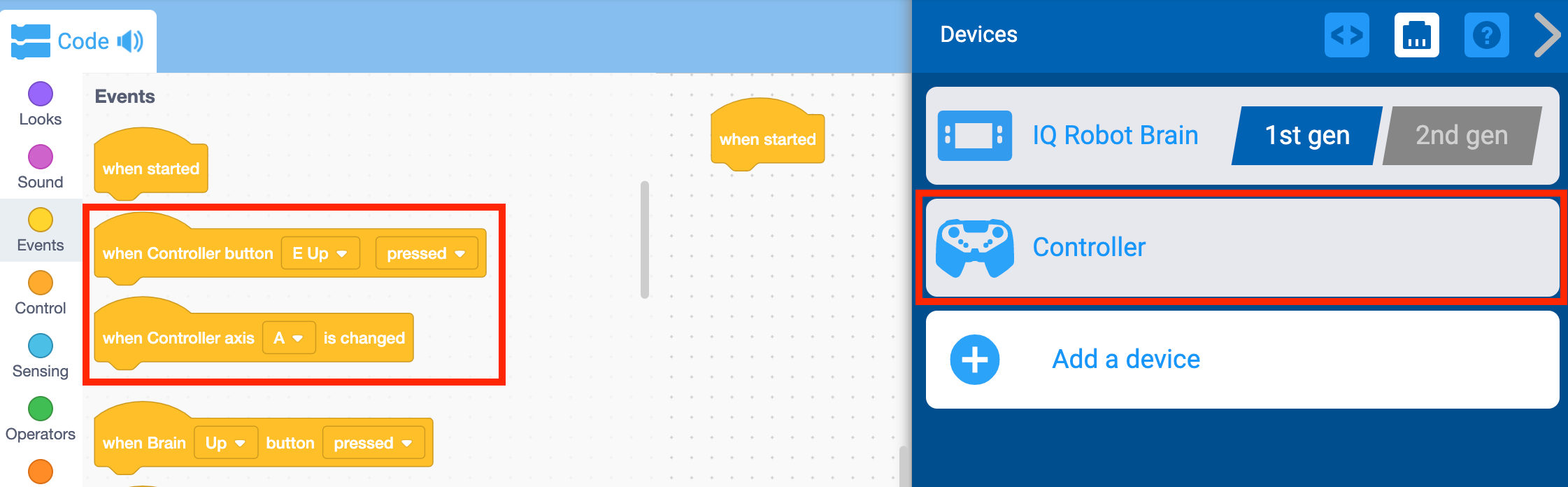

Kun ohjain on määritetty, ohjainlohkot näkyvät Toolboxissa.
Lisätietoja ohjaimen käytöstä STEM-kirjaston Ohjain-osion artikkeleissa.
