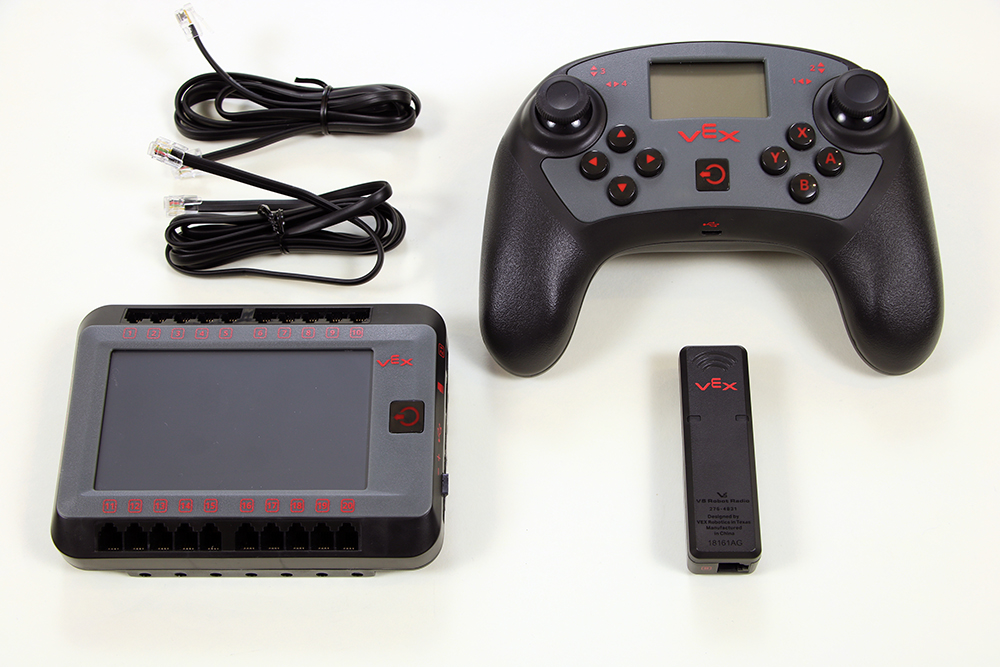

Työtila, jossa on kaikki tarvittavat välineet ohjaimen ja aivojen yhdistämiseksi. Osiin kuuluvat virtalähteellä varustettu V5-robottiaivot, V5-ohjain, V5-robottiradio ja kaksi älykaapelia.

Tarvitset seuraavat kohteet tämän prosessin suorittamiseen:

V5 Robot Brain yhdistetty ladattu V5 Robot Battery
V5 ohjain
V5 robottiradio
2 älykaapelia

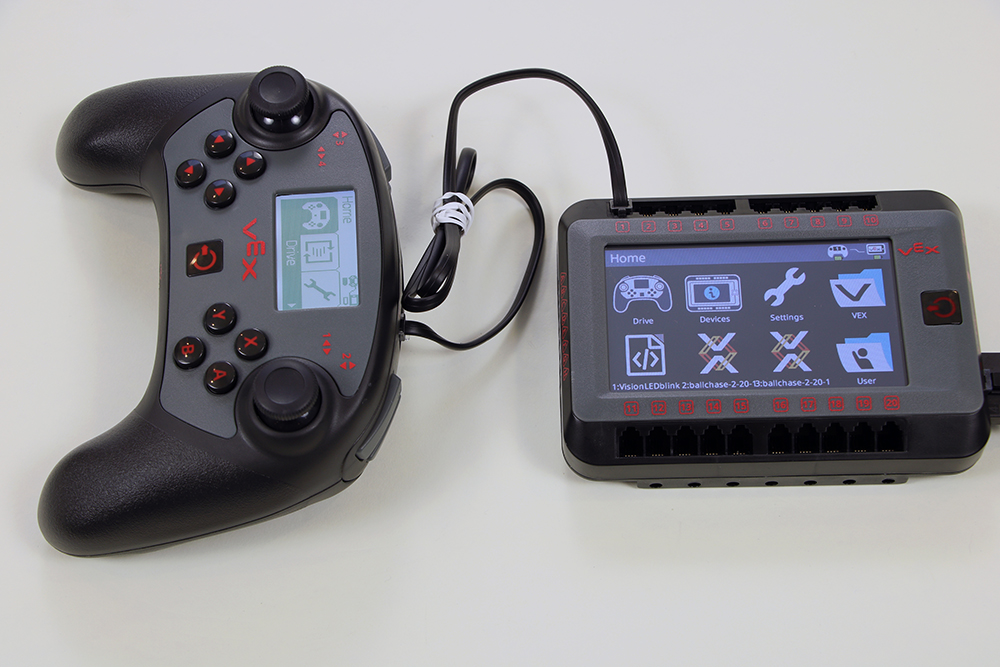

V5-ohjain on kytketty V5-robotin aivoihin älykaapelilla. Älykaapeli voi muodostaa yhteyden mihin tahansa aivojen älyporteista, mutta tässä esimerkissä se käyttää ensimmäistä porttia. Molemmat laitteet ovat päällä.

Liitä Smart Cable johonkin V5-ohjaimen takana olevista älyporteista ja mihin tahansa V5 Robot Brainin älyporttiin.

Voimia aivoille.

Ohjaimen pitäisi käynnistyä automaattisesti, kun aivot ovat päällä ja ne on kytketty älykaapelilla.

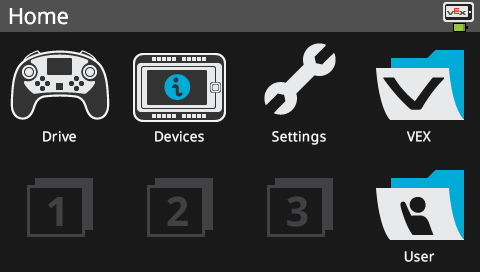

Brain-näyttö näkyy aloitusvalikossa ilman ohjainkuvaketta oikeassa yläkulmassa. Tämä osoittaa, että ohjainta ei ole yhdistetty aivoihin.

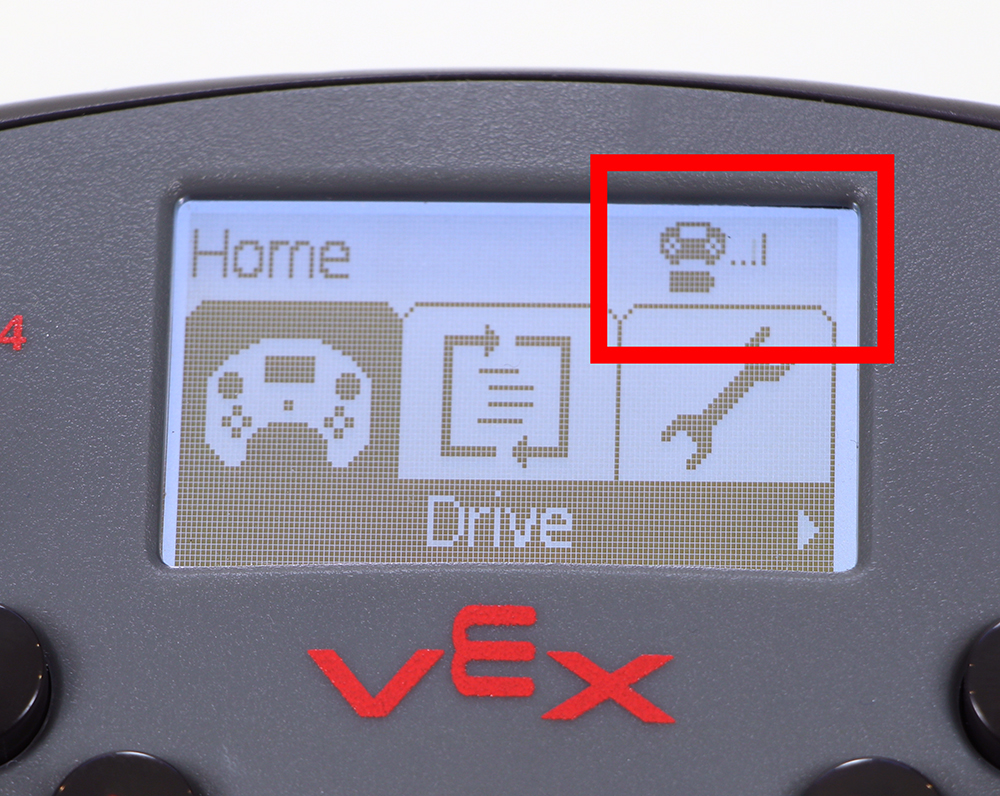

Ohjaimen näyttö näkyy aloitusvalikossa ilman aivokuvaketta oikeassa yläkulmassa. Tämä osoittaa, että ohjainta ei ole yhdistetty aivoihin.

Odota, että laitteet ilmoittavat, että ne on kytketty.

Yllä oleva kuva näyttää tyypillisen osoituksen yhteyden puutteesta.

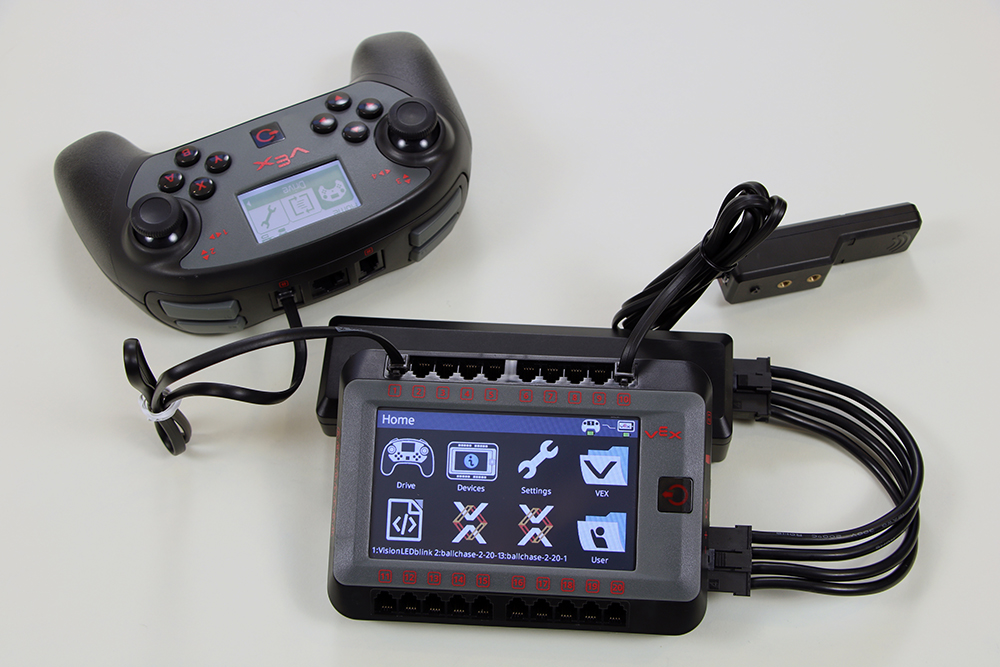

V5-robottiradio on nyt yhdistetty V5-robotin aivoihin älykaapelilla. Älykaapeli voi muodostaa yhteyden mihin tahansa aivojen älyporteista, mutta tässä esimerkissä käytetään kymmenettä porttia. Aivot on jo kytketty V5-ohjaimeen ensimmäisen portin kautta, ja molemmat ovat päällä.

Yhdistä seuraavaksi V5 Robot Radio V5 Robot Brainiin.

Radio on välttämätön langattomalle yhteydelle. Radio voidaan myös liittää mihin tahansa Smart Portiin.

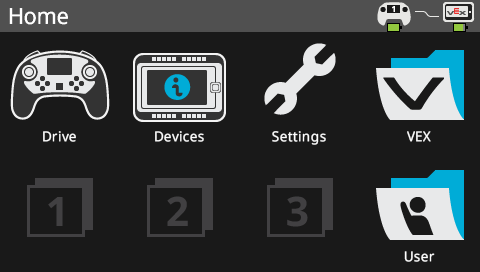

Brain-näyttö näkyy aloitusvalikossa, ja sen oikeassa yläkulmassa on langallisen ohjaimen kuvake. Tämä osoittaa, että ohjain on yhdistetty aivoihin älykaapelilla.

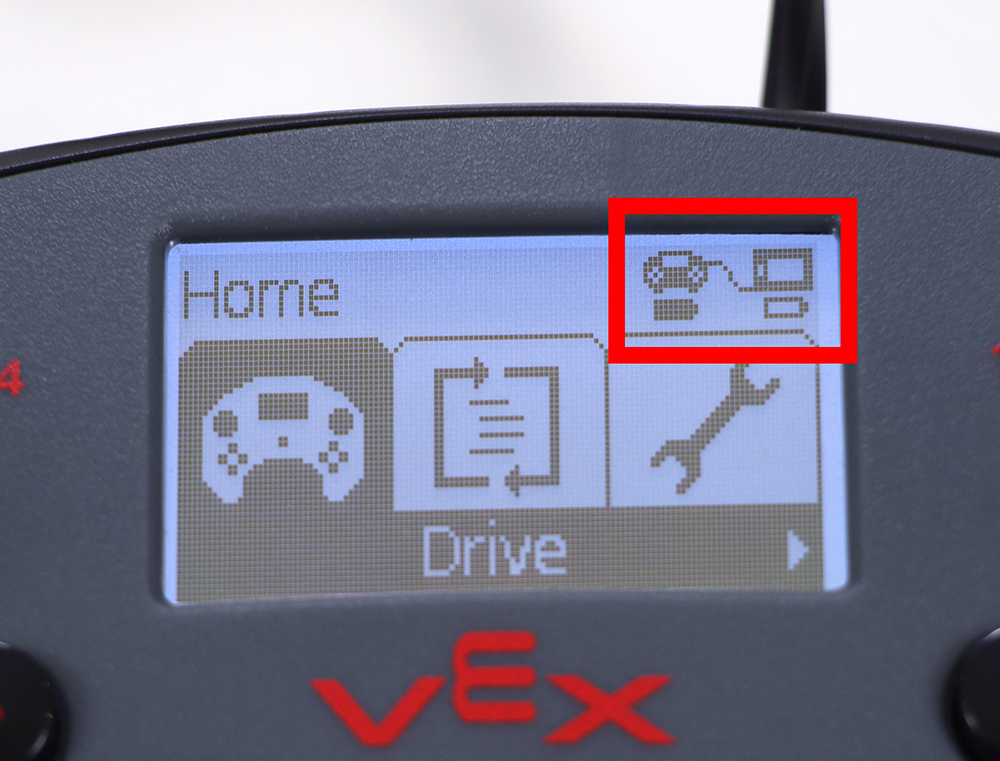

Ohjaimen näyttö näkyy aloitusvalikossa, ja sen oikeassa yläkulmassa on langallisen aivoverkonhallintajärjestelmän kuvake. Tämä osoittaa, että ohjain on yhdistetty aivoihin älykaapelilla.

Kun V5 Robot Brain ja V5 Controller on yhdistetty V5 Smart Cable -kaapelilla, ne näyttävät langallisen yhteyden merkkikuvakkeet.

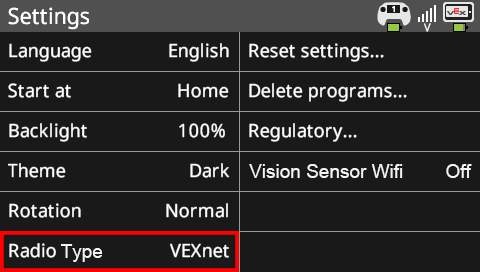

Aivonäyttö näkyy Asetukset-valikossa, ja Radiotyyppi-vaihtoehto on korostettuna. Tässä valikossa on monia mukautettavia vaihtoehtoja. Tämän kuvakaappauksen vaihtoehdot ovat Kieli Englanti, Aloita kotoa, Taustavalo 100 %, Teema tumma, Kierto normaali ja Radiotyyppi VEXnet. Oikealla puolella on myös järjestelmäasetukset, kuten Palauta asetukset, Poista ohjelmat, Sääntely ja Vision Sensor Wifi.

Siirry Asetukset-valikkoon muuttaaksesi radioasetusta.

Aseta radio VEXnet-tilaan napauttamalla Radio-asetusta.

HUOMAA: Jos radiotila on jo asetettu VEXnet-tilaan, ohita vaihe 7.

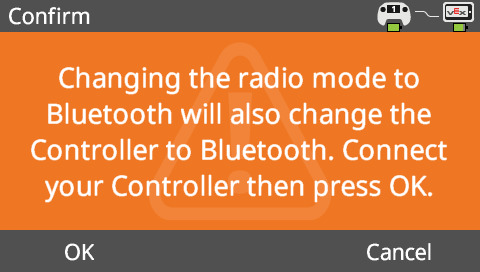

Aivonäyttö tulee näkyviin, kun radiotyyppiasetus on valittu. Näytöllä on oranssi tausta ja siinä lukee Vahvista. Radiotilan vaihtaminen Bluetooth-tilaan vaihtaa myös ohjaimen Bluetooth-tilaan. Liitä ohjain ja paina sitten OK. Alapuolella on kaksi painiketta, toisessa lukee OK ja toisessa Peruuta.

Paina OK, kun tämä varoitus tulee näkyviin, kun muutat Radio-asetusta.

HUOMAA:Vaikka varoitus koskee Bluetoothia, se koskee myös VEXnet-asetusta.

Brain-näyttö näkyy aloitusvalikossa, ja langattoman ohjaimen kuvake näkyy oikeassa yläkulmassa. Tämä osoittaa, että ohjain on yhdistetty aivoihin V5-robottiradion avulla.

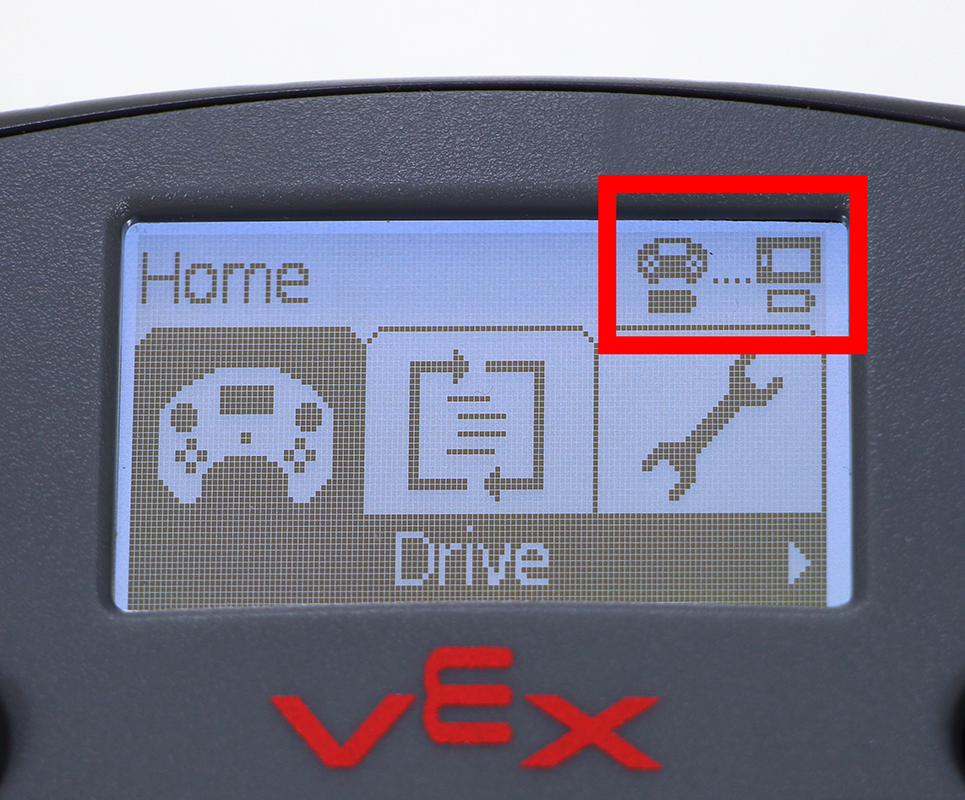

Ohjaimen näyttö näkyy aloitusvalikossa, ja sen oikeassa yläkulmassa on langattoman aivokuvake. Tämä osoittaa, että ohjain on yhdistetty aivoihin V5-robottiradion avulla.

Irrota ohjaimen ja aivot yhdistävä Smart Cable nähdäksesi langattoman yhteyden symbolit.

Käytä ohjainta kommunikoidaksesi aivojen kanssa langattomasti.

HUOMAA:Kun langaton yhteys on muodostettu, radio vilkkuu punaisena.
