V5 Smart Motor -moottorissa on kolme vaihtoehtoa helposti vaihdettavia sisäisiä vaihteistopatruunoita. Siinä on punainen kannen patruuna, jonka välityssuhde on 36:1 (100 rpm) korkealle vääntömomentille & alhaiselle nopeudelle, jota käytetään parhaiten nostovarsiin, liikkuviin kynsiin ja muihin suurivääntömekanismeihin. Voimansiirtosovelluksissa on vihreäkantinen patruuna, jonka lähtövälityssuhde on 18:1 (200 rpm). Siinä on sininen kannen patruuna, jonka välityssuhde on 6:1 (600 rpm) alhaisella vääntömomentilla & suurella nopeudella, jota käytetään parhaiten imuteloille, vauhtipyörille tai muille nopeasti liikkuville mekanismeille. V5 Smart Motor Gear Cartridge voidaan vaihtaa seuraavien vaiheiden avulla.
Irrota V5 Smart Motor -vaihteistokasetin kansi
Ruuvaa irti neljä ruuvia, joilla V5 Smart Motor -suojus on kiinnitetty runkoon.
Laita sivuun kansi ja neljä ruuvia.

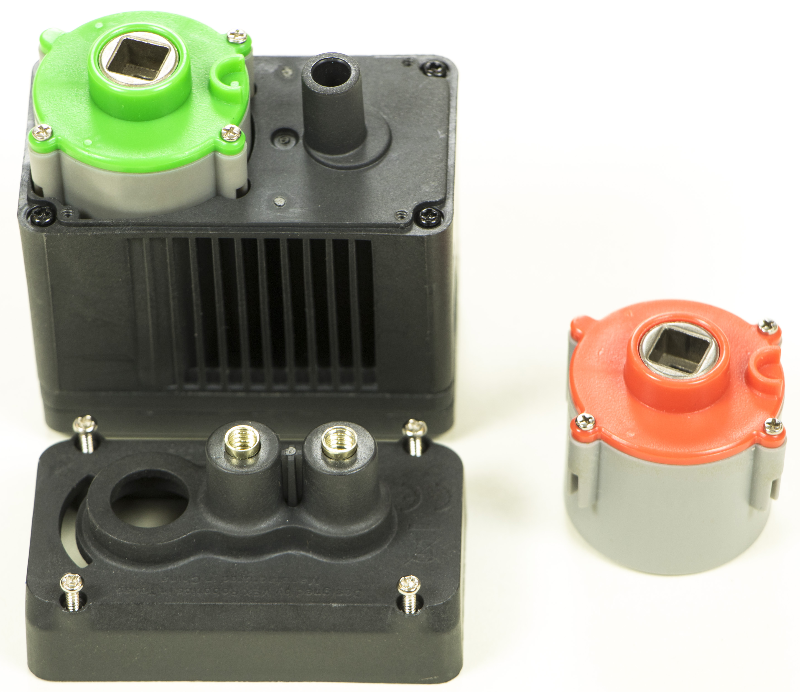

Vaihda V5 Smart Motor -vaihteistokasetti sen tilalle
Ota V5 Smart Motor -vaihteistokasetti ulos.
Aseta uusi kasetti kasettipesään.

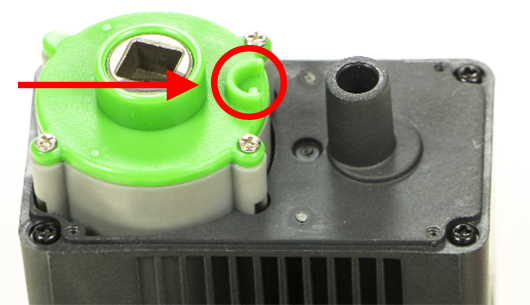

HUOMAA: Varmista, että kohotettu puoliympyrän muotoinen kohdistuslovi on suunnattu oikein, muuten korkki ei palaudu.

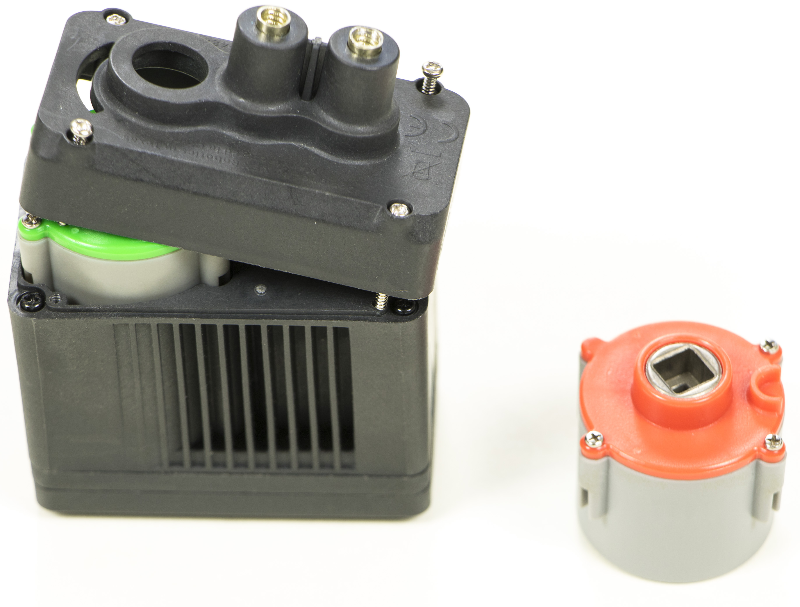

Kiinnitä kansi ja ruuvit
Aseta korkki takaisin V5 Smart Motorin päälle.
Kiristä ruuvit takaisin, kunnes ne ovat kiinni.
Lisätietoja V5 Smart Motorsista on artikkelissa Kuinka V5 Smart Motor parantaa käyttökokemusta.
V5 Smart Motors ja lisävaihdekasetteja voi ostaa osoitteesta https://www.vexrobotics.com/276-4840.html.
