Merkkivalojen ymmärtäminen – IQ Brain (1. sukupolvi)

Brainin LED-valon väri ilmaisee aivojen, VEX IQ -robotin akun ja VEX IQ -radiolinkin tilan.

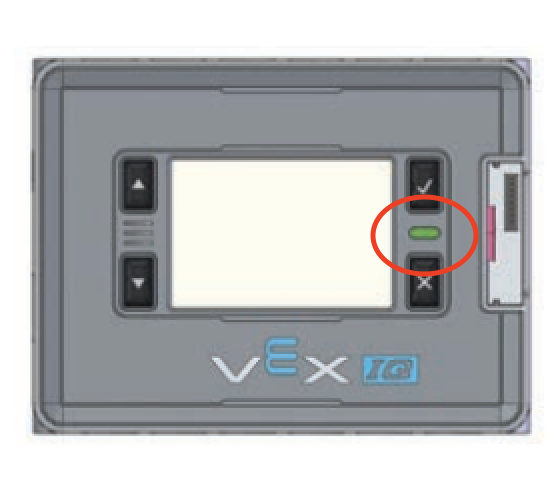

Aivot ja sen LED-merkkivalo korostettuna. Valo sijaitsee Check- ja X-painikkeiden välissä.

LED väri   Status

Tasaisen vihreän merkkivalon kuvake.

 Kiinteä vihreä Brain ON - Robotin akun varaustaso riittävä - EI radiolinkkiä (haku).

Vilkkuva vihreä merkkivalo kuvake.

 Vilkkuva vihreä Brain ON - Robotin akun taso riittävä - hyvällä radiolinkillä.

Tasaisen punaisen merkkivalon kuvake.

 Tasainen punainen Robotin akun varaustaso alhainen - ilman radiolinkkiä

Vilkkuva punaisen merkkivalon kuvake.

 Vilkkuva punainen Robotin akun varaustaso alhainen - hyvällä radiolinkillä

Huomautus: Akun kuormituksesta riippuen, jos akku putoaa punaiselle vyöhykkeelle, LED pysyy samanvärisenä, kunnes se sammutetaan, mutta Robot Brain -LCD-näyttö näyttää aina nykyisen jännitetason.
