Kerää kaikki tarvittavat osat

V5-akun asennukseen tarvittavat osat asetetaan yhteen. Kuvassa näkyvät osat sisältävät 2 V5-akkuliittimet, 4 #8/32-ruuvia, 4 #8/32-kiinnitysmutteria ja 1 kuusiokoloavaimen.

Tarvitset:

(1) V5-robotin akku (ei kuvassa)
(1) V5-robotin akkukaapeli (ei kuvassa)
(2) V5-akkupidikkeet
(4) #8-32 x 1/2" ruuvit
(4) #8-32 Keps Nuts
(1) 3-32" kuusioavain

Kun haluat kytkeä akun, tarvitset myös V5 Robot Brainin asennettuna robottiisi. >

Kiinnitä V5-akkupidikkeet

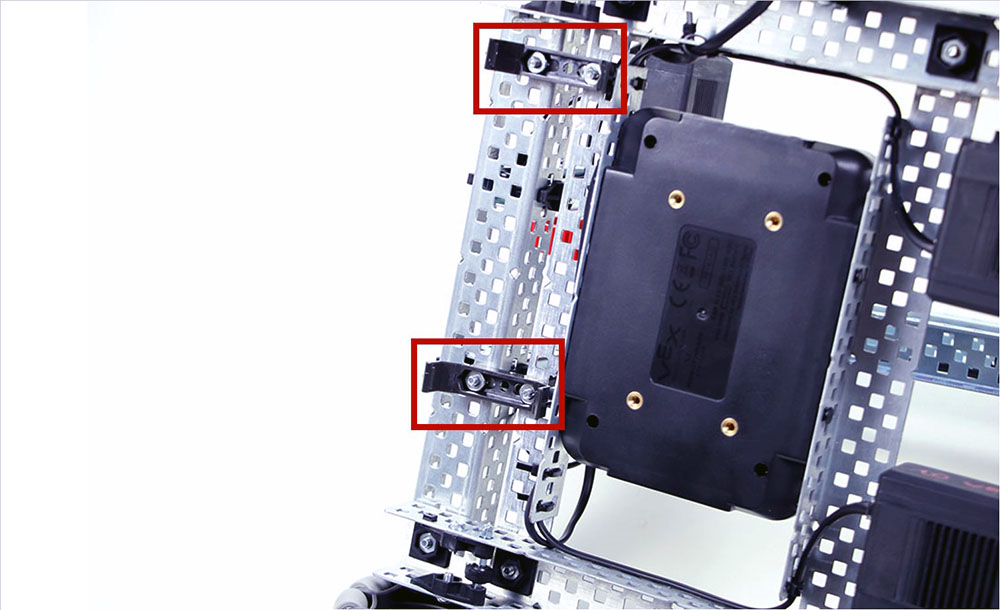

Robotin takaosaan on kiinnitetty kaksi V5-akkukiinnikettä, ja ne on korostettu.

Kiinnitä kaksi V5-akkupidikettä robottisi pohjan takaosan alle.

Kiinnitä V5-akku pidikkeisiin

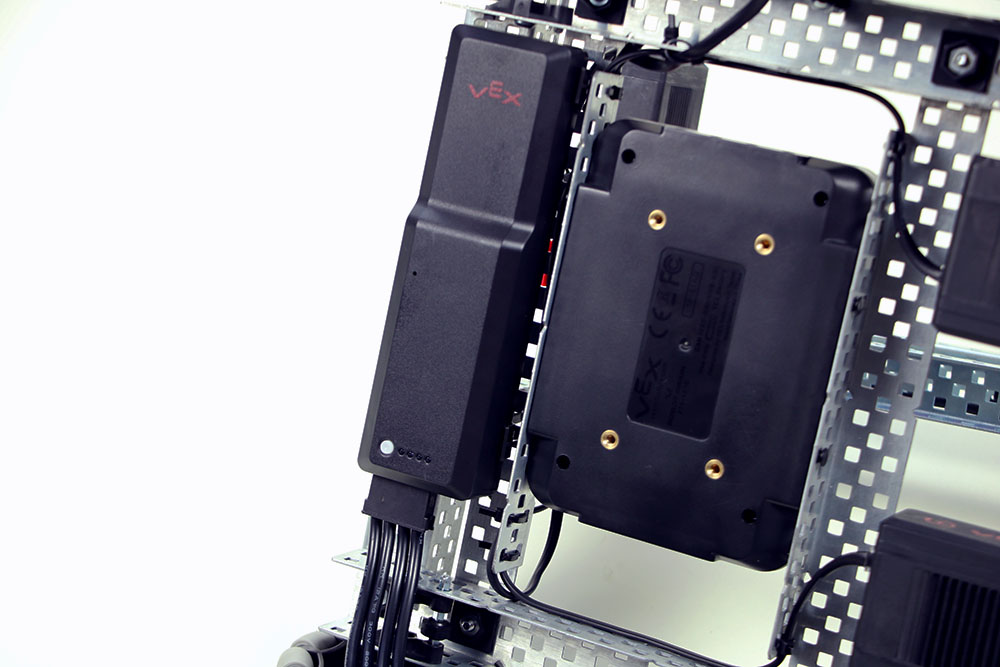

V5-akku on kiinnitetty robotin takaosassa oleviin kahteen V5-akkuliittimeen.

Paina akkua kiinnikkeisiin, kunnes kuulet ja tunnet sen napsahtavan paikalleen.

Liitä V5-robotin akku

Kuvassa on V5-akun kaapeli, joka yhdistää V5-akun robotin V5 Brainiin.

Kytke akku V5 Robot Brainiin akkukaapelilla.

Varmista, että asetat akkukaapelin liittimet oikein, jotta ne napsahtavat paikoilleen.

Tarkempia ohjeita akun asennuksesta ja johdotuksesta onV5 Clawbotin rakennusohjeissa.
