V5-akun LED-merkkivalot voivat antaa sinulle tietoja lataustilasta ja ilmoittaa, jos akussa on ongelmia. Merkkivalot hehkuvat vihreänä osoittaen lataustilan ja hehkuvat tai vilkkuvat punaisena varoittamaan, että akun lataus epäonnistui tai akku ei toimi. Tämä artikkeli näyttää, kuinka V5-akun valot ja virheet tulkitaan.

Tulkitse akun merkkivalot latauksen aikana

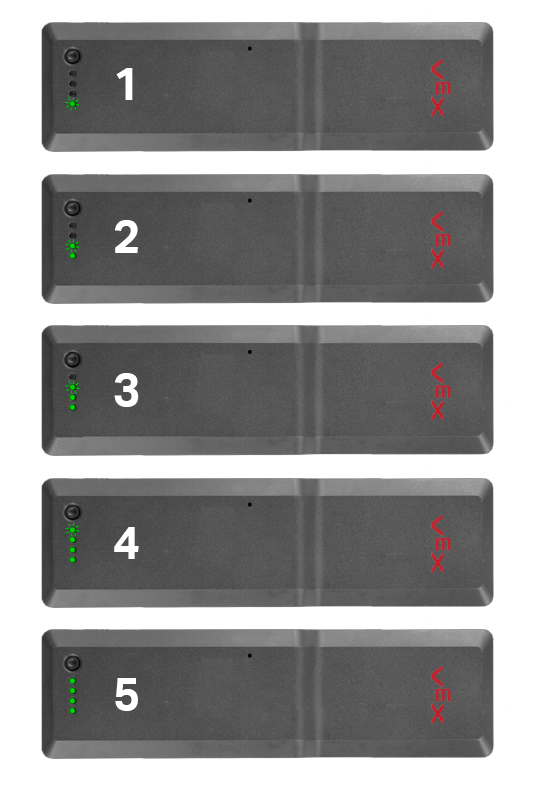

Näytetään viisi esimerkkiä latauksen merkkivalosta ja ne on numeroitu. Akussa on yhteensä neljä merkkivaloa. Ensimmäisessä esimerkissä vain ensimmäinen valo vilkkuu, mikä osoittaa, että akku latautuu, mutta sen varaustaso on erittäin alhainen. Jokaisessa esimerkissä palaa yksi tasainen valo lisää, kunnes viimeisessä esimerkissä palaa kaikki neljä tasaista valoa ja se osoittaa latauksen päättyneen.

Katso vasemmalla oleva kuva. Jokaisen vihreän vilkkuvan valon viereen on kirjoitettu kuvaus, joka selittää akun latausvaiheet.

HUOMAA:Latauksen edetessä vihreiden vilkkuvien valojen määrä lisääntyy. Kun akku on ladattu täyteen, kaikki neljä valoa syttyvät hetkeksi ja sammuvat sitten. Kaikki neljä vihreää LED-valoa vilkkuvat kerran viidessä sekunnissa, kun akku on ladattu ja se on edelleen kytkettynä laturiin.

Tulkitse akun merkkivalot, kun se on tyhjä

Paina mustaa, pyöreää akkumittarin painiketta nähdäksesi akun latauksen.

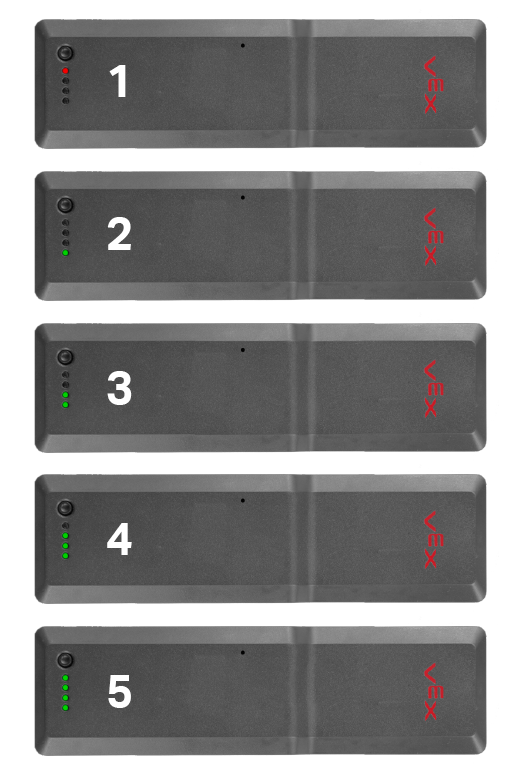

Katso vasemmalla oleva kuva. Jokaisen vihreän vilkkuvan valon viereen on kirjoitettu kuvaus, joka selittää akun latausvaiheet sen purkautuessa.

Kuinka tulkita V5-akkuvirheet

Korjaa virhe, kun punainen vilkkuva LED on neljännessä asennossa

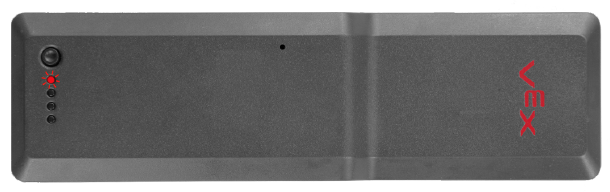

Akun merkkivalo vilkkuu punaisena, ja yksi sen merkkivaloista vilkkuu punaisena.

Lataa akku mahdollisimman pian, jos punainen LED-valo vilkkuu viisi kertaa sekunnissa. Tämä osoittaa, että akun varaus on kriittisesti alhainen.

HUOMAA: Jos laturi liitetään LEDin vilkkuessa, se jatkaa vilkkumista, kunnes sisäinen jännite on noussut kriittisen tason yläpuolelle ja akun katsotaan olevan jälleen vakaa.

Korjaa virhe, kun vilkkuvat LEDit ovat kolmannessa ja neljännessä asennossa

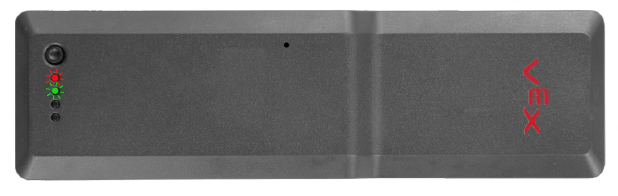

Akun varaustila näkyy siten, että toinen merkkivalo vilkkuu vihreänä ja toinen punaisena.

Huomaa nopeasti vilkkuva punainen ja vihreä LED (vexos 1.0.3 tai uudempi). Tämä osoittaa ylijännitevirhettä.

Anna akun laskea alle ennalta määritetyn kynnyksen, niin virhe poistuu.

Liitä akku uudelleen laturiin varmistaaksesi, että virhe on poistunut.

Tunnista virhe, kun vilkkuvat LED-valot osoittavat huonoa kennoa

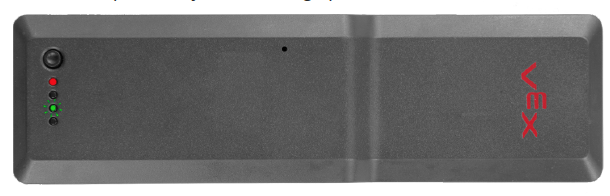

Akun varaustila näkyy siten, että yksi merkkivalo palaa tasaisesti punaisena ja toinen vilkkuu vihreänä.

Ymmärrä, kun akussa näkyy punainen LED ja jokin vihreä LED-valo vilkkuu hetken (kerran sekunnissa), sisäinen kennovika on havaittu ja akku on käytännössä tyhjä.

HUOMAA:Tämä LED-kuvio osoittaa, että akussa on vähintään yksi huono kenno. On suositeltavaa vaihtaa akku.

Ymmärrä virhe, kun punainen vilkkuva LED on neljännessä asennossa

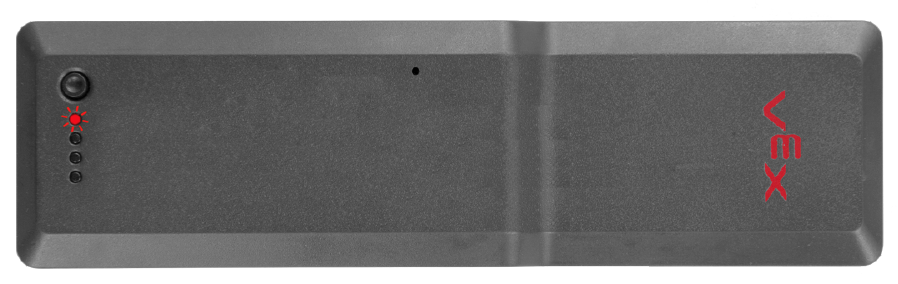

Akun varaustila näkyy yhdellä vilkkuvalla punaisella merkkivalolla.

Irrota laturi poistaaksesi virheen, jos hitaasti vilkkuva punainen LED-valo palaa kerran sekunnissa.

Erottele nopeat ja hitaat välähdykset ensimmäisessä ja neljännessä asennossa

Liitä akku V5 Brainiin, jossa on kelvollinen laiteohjelmisto, jos punainen ja vihreä LED ovat ensimmäisessä ja neljännessä asennossa ja vuorotellen vilkkuvat nopeasti. Tämä osoittaa, että akku on laiteohjelmiston käynnistystilassa.

Korjaa virhe, kun kaikki LED-valot vilkkuvat

Akun varaustila näkyy siten, että yksi merkkivalo vilkkuu punaisena ja kolme muuta valoa vilkkuvat vihreinä.

Tunnista, vilkkuvatko kaikki punaiset ja vihreät LEDit hyvin nopeasti. Jos näin tapahtuu ja laturi on kytketty, tämä osoittaa, että akku on laiteohjelmiston käynnistystilassa.

Irrota laturi salliaksesi laiteohjelmistopäivityksen, jotta kaikki LEDit voivat sammua, ja yhdistä sitten V5-aivoihin.

Korjaa virhe, kun mikään LED-valo ei syty

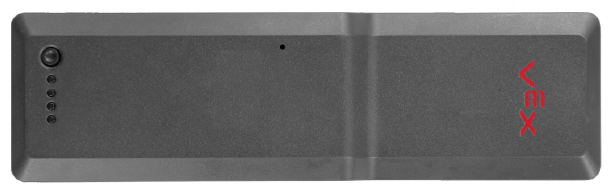

Akku näkyy ilman, että mikään sen merkkivaloista pala.

Liitä akku laturiin ja odota tunti ennen kuin irrotat sen.

Jos valot eivät syty latauksen aikana eivätkä syty akun painikkeen painamisen jälkeen, käytä paperiliitintä tai vastaavan kokoista esinettä ja paina alla näkyvää akun nollauspainiketta.

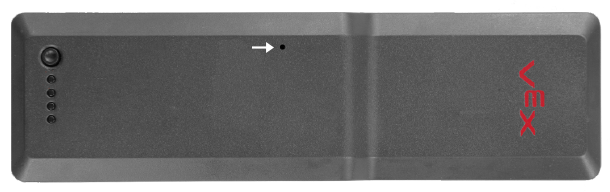

Akku näkyy ilman, että mikään sen merkkivaloista pala. Nollauspainike on samalla puolella kuin merkkivalot ja se on korostettu.

Liitä akku laturiin vielä kerran ja odota tunti ennen irrottamista.

Jos ongelma jatkuu, akku on viallinen ja sinun tulee lähettää sähköpostia VEX-tukeen osoitteeseen support@vex.com.
