VEX AIM -koodausrobotin näyttö tarjoaa tilailmaisimia ja kuvakkeiden avulla voit navigoida eri valikkovaihtoehtojen välillä. Tämä artikkeli opastaa sinua eri kuvakkeiden ja symbolien merkityksessä, jotta voit aloittaa robotin käytön.

Akun tila

AIM-robotin näyttö, jonka oikeassa yläkulmassa oleva vihreä akkukuvake on korostettu.

Oikeassa yläkulmassa oleva akkukuvake näyttää robotin akun nykyisen tilan.

Akkukuvakkeesta näytetään kolme kuvaa, jotka osoittavat akun eri varaustasot. Ylhäällä on vihreä täyden akun kuvake, keskellä keltainen puoliksi täyden akun kuvake ja alhaalla punainen heikon akun kuvake.

Akun varaustaso voidaan määrittää kuvakkeen väristä:

Vihreä – Täysi akku
Keltainen - Akku on vajaa
Punainen - Akun varaustaso heikko

Vilkkuva akkukuvake osoittaa, että robotti latautuu parhaillaan.

Ohjaimen tila

AIM-robotin näyttö, jonka vasemmassa yläkulmassa näkyy ohjainkuvake, joka osoittaa yhdistetyn One Stick -ohjaimen.

Kun One Stick -ohjain on parhaillaan linkitetty robottiin, ohjaimen kuvake näkyy näytön vasemmassa yläkulmassa.

Yhteyden tila

AIM-robotin näyttö, jonka vasemmassa yläkulmassa on vihreä tasainen Bluetooth-kuvake, joka osoittaa yhdistetyn Bluetooth-tilan.

Bluetooth-yhteyden tila ilmaistaan Bluetooth-kuvakkeella näytön vasemmassa yläkulmassa. Tasaisesti vihreä kuvake osoittaa aktiivisen Bluetooth-yhteyden.

Sama kuva kuin edellinen, tällä kertaa harmaalla Bluetooth-kuvakkeella, joka osoittaa, että robotti ei ole tällä hetkellä yhteydessä Bluetoothin kautta.

Vilkkuva harmaa kuvake osoittaa, että robotti ei ole tällä hetkellä Bluetooth-yhteydessä.

Radion tila ilmaistaan aseman kuvakkeella.

Radion tila ilmaistaan myös tukiaseman kuvakkeella. Kiinteä kuvake osoittaa aktiivista yhteyttä ja vilkkuva kuvake, että robotti ei ole tällä hetkellä yhteydessä.

Linkin tila

AIM-robotin näyttö, jonka vasemmassa yläkulmassa näkyy linkkikuvake, joka osoittaa linkitetyn robotin.

Kun toinen VEX AIM -koodausrobotti on parhaillaan linkitetty robottiin, linkkikuvake ilmestyy näytön vasempaan yläkulmaan.

Tietokuvake

AIM-robotin näyttö, jossa näytön keskiosan alareunassa oleva harmaa i-kuvake on korostettuna.

Valitsemalla näytön alareunassa olevan Info-kuvakkeen voit avata robotin tiedot.

AIM1415 robotin nimeksi näytöllä. Akku 97% ja siinä lukee linkitetty AIM 7818:een.

Robotin tiedot sisältävät robotin nimen, akun varaustason ja sen robotin nimen, johon se on parhaillaan yhteydessä.

Navigointikuvakkeet

AIM-robotin tiedot näkyvät näytöllä, ja keskellä alhaalla on korostettu harmaassa painikkeessa taaksepäin kaartuva nuoli, joka osoittaa, mitä valitaan tältä näytöltä poistumiseksi.

Poistu nykyisestä näytöstä harmaalla paluupainikkeella.

Päävalikon kuvakkeet

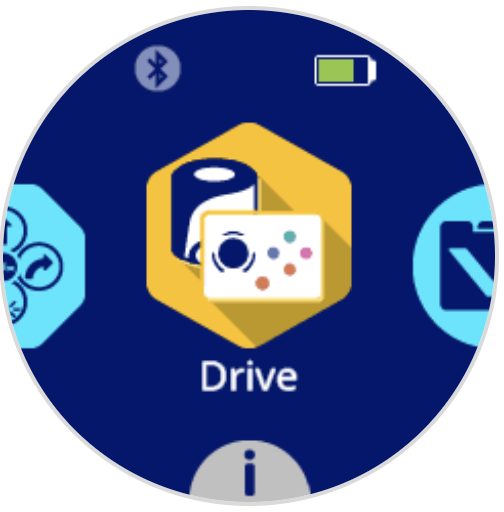

AIM-robotin näyttö, jonka keskellä on Drive-kuvake.

Aja-kuvakkeen valitseminen avaa sisäänrakennetun ajotilan, jossa voit ajaa robottia linkitetyllä ohjaimella. Lue lisää ajotilan käytöstä tästä artikkelista.

AIM-robotin näyttö, jonka keskellä on asetuskuvake.

Asetukset-kuvakkeen valitseminen avaa robotin asetusvalikon. Lue tämä artikkeli saadaksesi lisätietoja robotin asetuksista.

AIM-robotin näyttö, jonka keskellä on Projektit-kuvake.

Valitsemalla Projektit-kuvakkeen pääset käsiksi robotin lataamaan projektiin. Katso tämä artikkeli oppiaksesi projektien käytöstä robotissa.

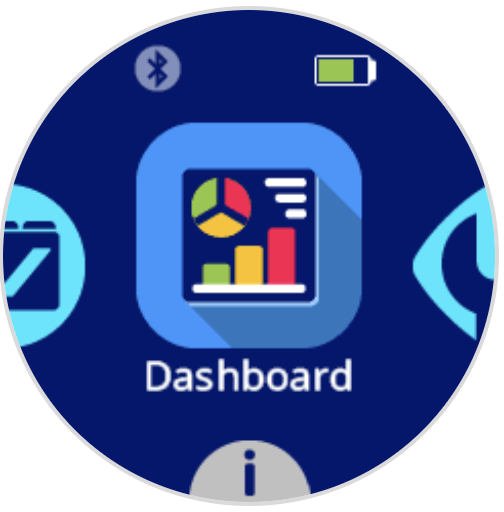

AIM-robotin näyttö, jonka keskellä on kojelaudan kuvake.

Kojelautakuvakkeen valitseminen avaa kojelaudan. Lue lisää kojelaudan ominaisuuksista tästä artikkelista.

AIM-robotin näyttö, jonka keskellä on painikekoodauskuvake.

Painikekoodaus-kuvakkeen valitseminen avaa Painikekoodaus-ikkunan, jossa voit koodata robottia robotin näytön painikkeilla.
