AI Vision Sensor havaitsee määritetyt värit, värikoodit, AprilTagit ja erilaiset kohteet. Varmista optimaalinen suorituskyky noudattamalla näitä ohjeita asentaaksesi anturi oikein V5 Clawbotiin:

Kaavio, joka havainnollistaa V5-robotiikkaa varten tarkoitettua AI Vision -anturia, joka esittelee sen ominaisuuksia ja komponentteja, mukaan lukien kameran sijoittelun ja anturin ominaisuudet.

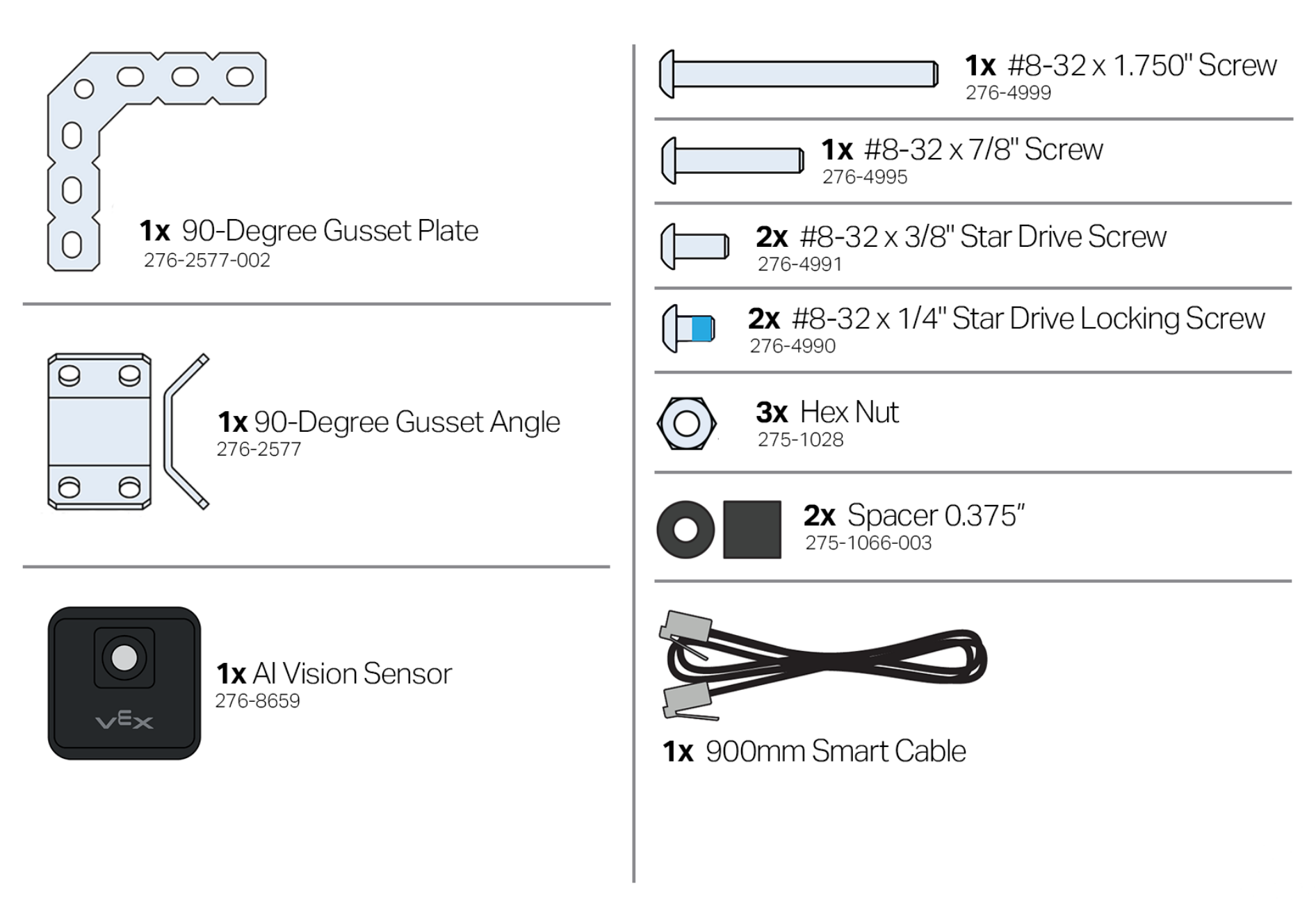

Kerää tarvitsemasi laitteisto:

1 - 90 asteen kulmalevy
1 - 90 asteen kulmakulma
1 - AI Vision -anturi
1 - 1,750" ruuvi
1 - 7/8" ruuvit
2 - 3/8" tähtikäyttöruuvit
2 - 1/4" Star Drive -lukitusruuvit
3 - kuusiomutterit
2 - 0,375" välilevyt
1 - 900 mm älykaapeli

Kun laitteistosi on koottu, noudata 3D Build -ohjeita asentaaksesi AI Vision Sensorisi V5 Clawbotiin!
