VEX CTE -työsolu on suunniteltu jäljittelemään työsolujen todellisia sovelluksia valmistusteollisuudessa. Serpentiinikuljetin on yksi yleisimmin käytetyistä kuljetinjärjestelmistä materiaalien kokoamiseen ja kuljettamiseen. Voit koota omia serpentiiniketjujasi rakennusohjeiden lisäksi haasteita suorittaessasi.

Huomaa, että alla oleva esimerkki perustuu serpentiinikuljettimen vakioasetteluun. Samaa prosessia voidaan soveltaa minkä tahansa kokoonpanon kuljettimiin.

Kaavio, joka havainnollistaa erityyppisiä ura- ja teknisessä koulutuksessa käytettyjä kuljettimia, korostaen niiden komponentteja ja toiminnallisuutta sekä merkiten osat koulutusviitteeksi.

Kokoa ensin haluamasi radan mittatilaustyönä tehdyt serpentiinikuljettimen radan osat ja kiinnitä se CTE-laattaan. Huomaa, että kääntökiskon osat on kiinnitettävä CTE-levyihin tähtiruuvilla ja matalaprofiilisilla muttereilla.

Jätä mittatilaustyönä tehdyn serpentiinikuljettimen kiskoon rako serpentiinikuljettimen ajokiskoa varten. Älä kiinnitä ajorataa serpentiinikuljettimen muuhun osaan.

Kaavio, joka havainnollistaa erityyppisiä kuljettimia, joita käytetään ammatillisessa ja teknisessä koulutuksessa, ja esittelee niiden suunnittelua ja toimivuutta materiaalinkäsittelyssä.

Aseta serpentiinikuljettimen ketju kootulle kiskolle nähdäksesi, tarvitseeko se enemmän vai vähemmän ketjuja halutulle matkalle. Ketjun tulisi:

Asenna tiiviisti kiskokappaleiden pohjaan
Ajokiskon aukossa ei saa olla löysää
Ei tarvitse venyttää, jotta se mahtuu kiskokappaleiden pohjaan

Kaavio, joka havainnollistaa erityyppisiä kuljettimia, joita käytetään ura- ja teknisessä koulutuksessa, ja esittelee niiden komponentteja ja toimintoja koulutustarkoituksiin.

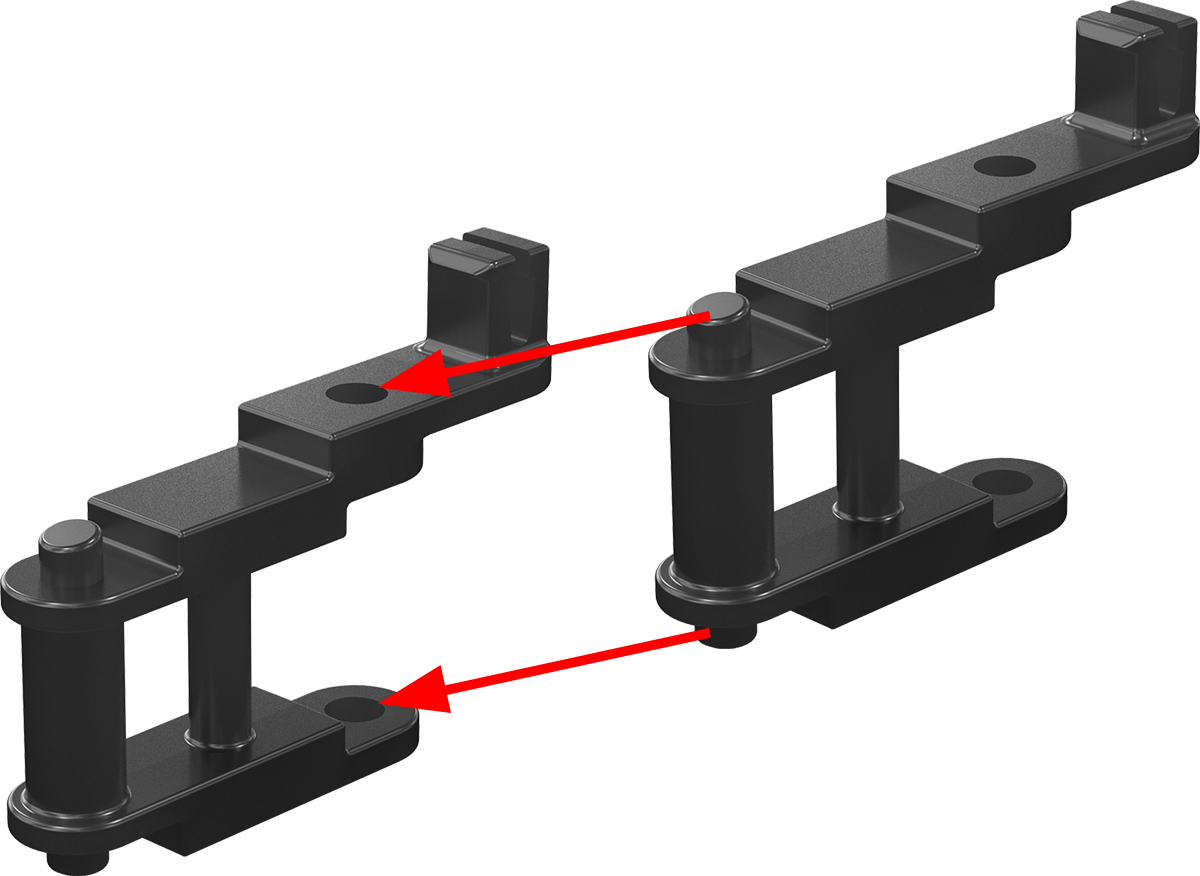

Irrota tai kiinnitä serpentiinikuljettimen ketjupaloja, kunnes olet saavuttanut halutun pituisen mittatilaustyönä tehdyn serpentiinikuljettimen radan.

Kiinnitä serpentiinikuljetinketjun alku ja loppu muodostaaksesi kokonaisen ketjun.

Kaavio, joka havainnollistaa kuljettimien komponentteja ja toimintaa ammatillisessa ja teknisessä koulutuksessa, korostaen tärkeimmät osat ja niiden toiminnot koulutustarkoituksiin.

Jokaista käyttämääsi serpentiinikuljetinketjua varten tarvitset serpentiinikuljetinalustan.

Kiinnitä serpentiinikuljettimen alustat serpentiinikuljettimen ketjuun.

Kaavio ammatti- ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa eri komponentteja ja niiden toimintoja, mukaan lukien hihnat, rullat ja tukirakenteet.

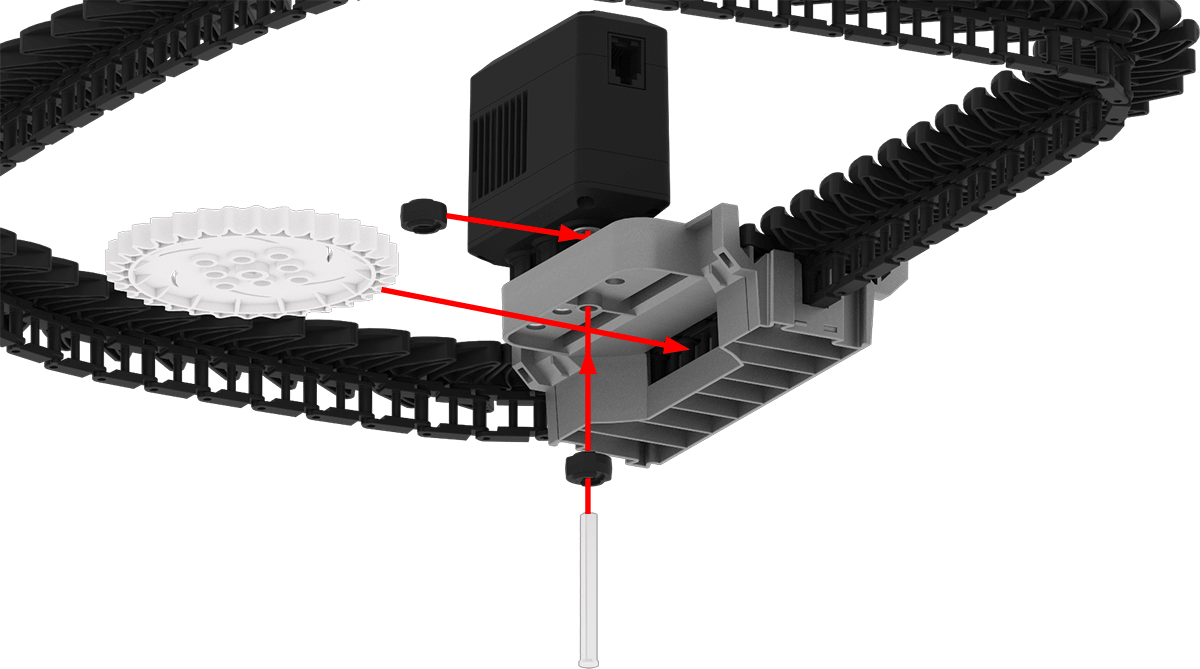

Aseta osa kootusta serpentiinikuljettimen ketjusta serpentiinikuljettimen vetokiskon sisään, joka on kiinnitetty älymoottoriin.

Kuljetinjärjestelmän kaavio, joka havainnollistaa erilaisia komponentteja ja niiden toimintoja ura- ja teknisen koulutuksen kannalta.

Aseta yksi kumiakselin kaulus älymoottorin alle.

Aseta 32-hampainen hammaspyörä serpentiinikuljettimen vetokiskon aukkoon.

Aseta 3x-kupuinen akseli takarattaan läpi ja aseta toinen kumiakselin kaulus sen päälle kiinnittääksesi osat paikoilleen.

Kaavio ammatillisessa ja teknisessä koulutuksessa käytetyistä kuljetinjärjestelmän osista, jotka havainnollistavat kuljetinjärjestelmän eri osia ja niiden toimintoja.

Kiinnitä koottu serpentiinikuljetin - ketju ja tasot serpentiinikuljettimen ajoradan kanssa muuhun koottuun serpentiinikuljetinkiskoon.

Mukautettu serpentiinikuljettimesi on nyt valmis!
