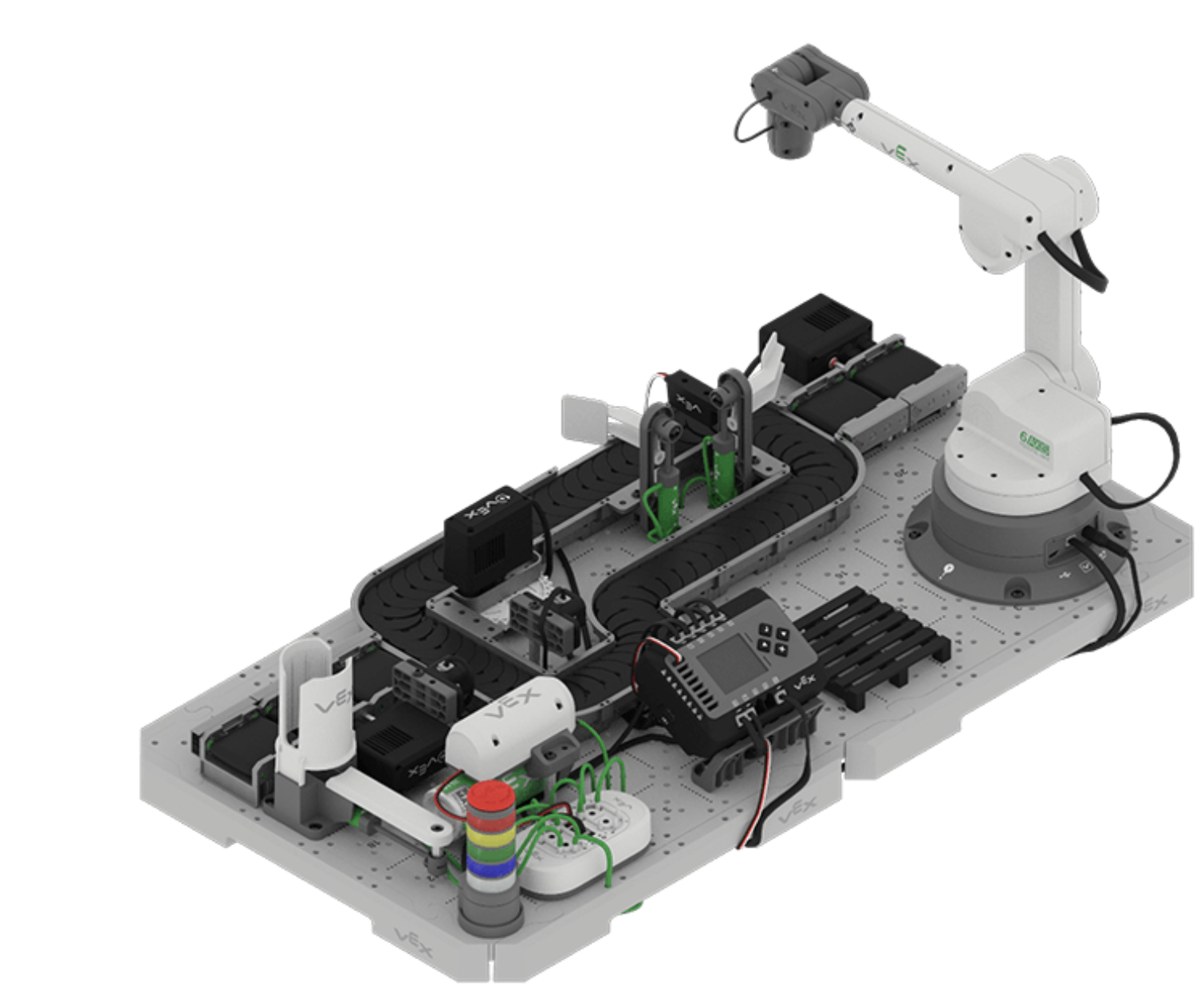

CTE Workcell -kuljettimet on suunniteltu jäljittelemään valmistusteollisuuden todellisten kuljettimien toimintaa ja ominaisuuksia. Näitä kuljettimia voidaan käyttää levyjen kuljettamiseen VEX CTE -työsolun eri osiin.

Kaavio ammatillisessa ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa tärkeimpiä komponentteja ja niiden toimintoja materiaalinkäsittelyssä ja kuljetuksessa.

CTE Workcell Kit sisältää kahdenlaisia kuljettimia: lineaarikuljettimen ja serpentiinikuljettimen. Lue lisää kustakin kuljettimesta ja niiden osista alta.

Katso ohjeet lineaari- ja serpentiinikuljettimien rakentamiseen CTE:n rakennusohjeista

Lineaarinen kuljetin

Kaavio ammatti- ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa koneiston eri komponentteja ja niiden toimintoja.

Lineaarikuljetin on suunniteltu kuljettamaan materiaaleja suorassa linjassa eli lineaarisesti kuljetinhihnaa käyttäen. Valmistustoiminnoissa lineaarikuljettimet toimivat usein välikappaleina suuremman kuljettimen monimutkaisempien osien välillä.

Kaavio, joka havainnollistaa kuljetinjärjestelmän komponentteja ja toimintaa ja korostaa sen roolia ura- ja teknisessä koulutuksessa, erityisesti teollisten sovellusten yhteydessä.

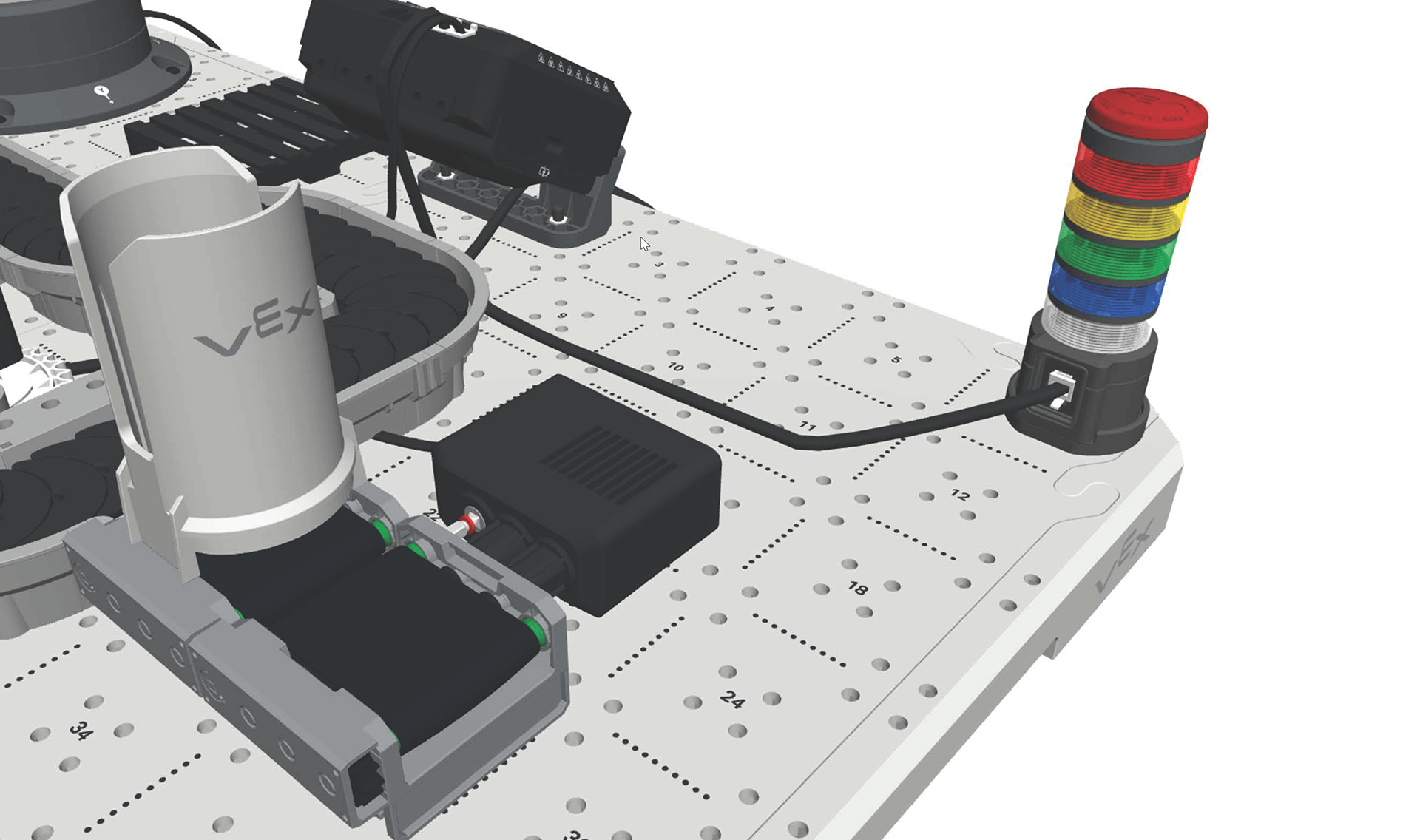

VEX CTE -työsolussa lineaarikuljetin toimii levyjen sisään- ja ulostulopaikkana, kuljettaen ne suuremmalle serpentiinikuljettimelle ja sieltä pois. Levynlataaja voidaan kiinnittää lineaarikuljettimeen levyjen lataamiseksi työsoluun.

Lineaarikuljettimen komponentit

Lineaarikuljetin sisältää seuraavat komponentit:

Kaavio, joka havainnollistaa erityyppisiä kuljettimia, joita käytetään ura- ja teknisessä koulutuksessa, korostaen niiden komponentteja ja toimintoja teollisissa sovelluksissa.

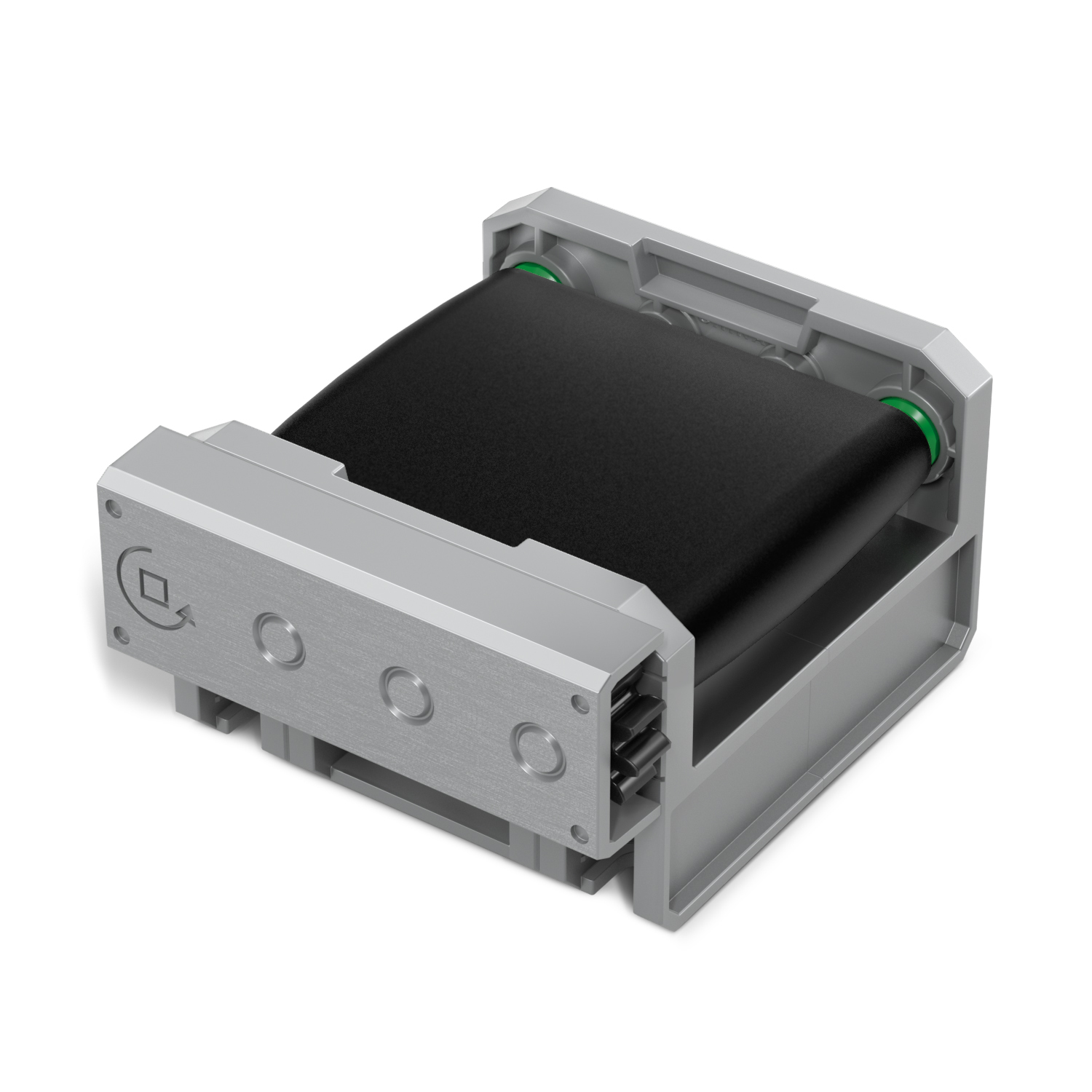

Lineaarinen kuljetin

Lineaarikuljetin koostuu kuljettimen tukirakenteen sisällä olevasta kuljetinhihnasta. Vaihteet sijaitsevat tukirakenteen sisällä. Kun ne on kytketty moottoriin, nämä hammaspyörät pyörivät ja käynnistävät kuljetinhihnan.

Kaavio ammatillisessa ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa kuljettimen komponentteja ja asettelua koulutustarkoituksiin.

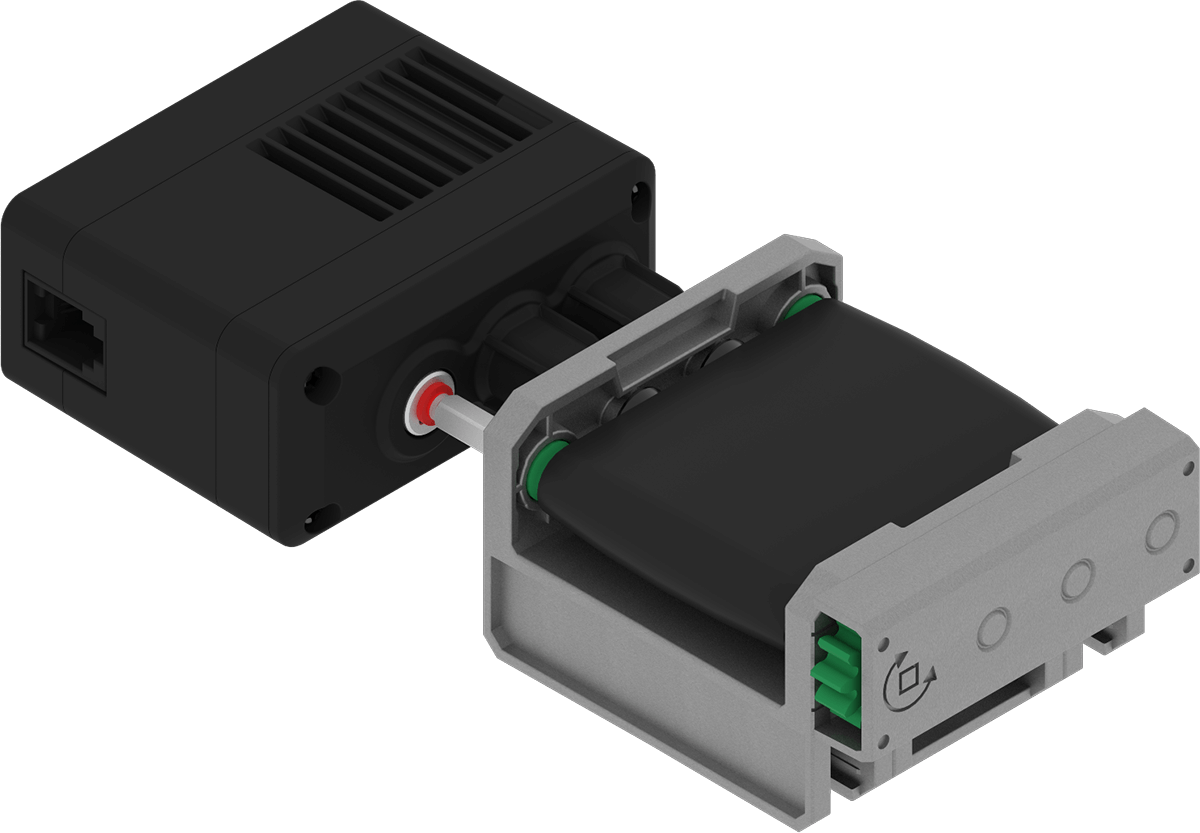

Jokainen lineaarikuljetinjärjestelmä vaatii yhden lineaarikuljettimen kytkemisen 5,5 W:n moottoriin. Moottori pyörittää kuljettimen hammaspyöriä, jolloin hihna liikkuu.

Kaavio, joka havainnollistaa kuljetinjärjestelmän komponentteja ja toimintaa ura- ja teknisen koulutuksen kannalta, erityisesti kuljetintekniikan yhteydessä.

Levynlataaja

Levynlataaja pitää levyjä odottamassa vapautusta kuljettimelle. Levylataajaa voidaan käyttää joko lineaarikuljettimien tai syöttölaitteen jalustan ja levysyöttimen kanssa levyjen annosteluun pneumaattisilla ohjaimilla.

Lisätietoja siitä, miten pneumatiikkaa voidaan käyttää levyjen kuljetuksen ja lajittelun automatisointiin, on artikkelissa Understanding CTE Workcell Pneumatics

Serpentiinikuljetin

Kaavio ammatti- ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa keskeisiä komponentteja ja niiden toimintoja, mukaan lukien hihnat, rullat ja tukirakenteet.

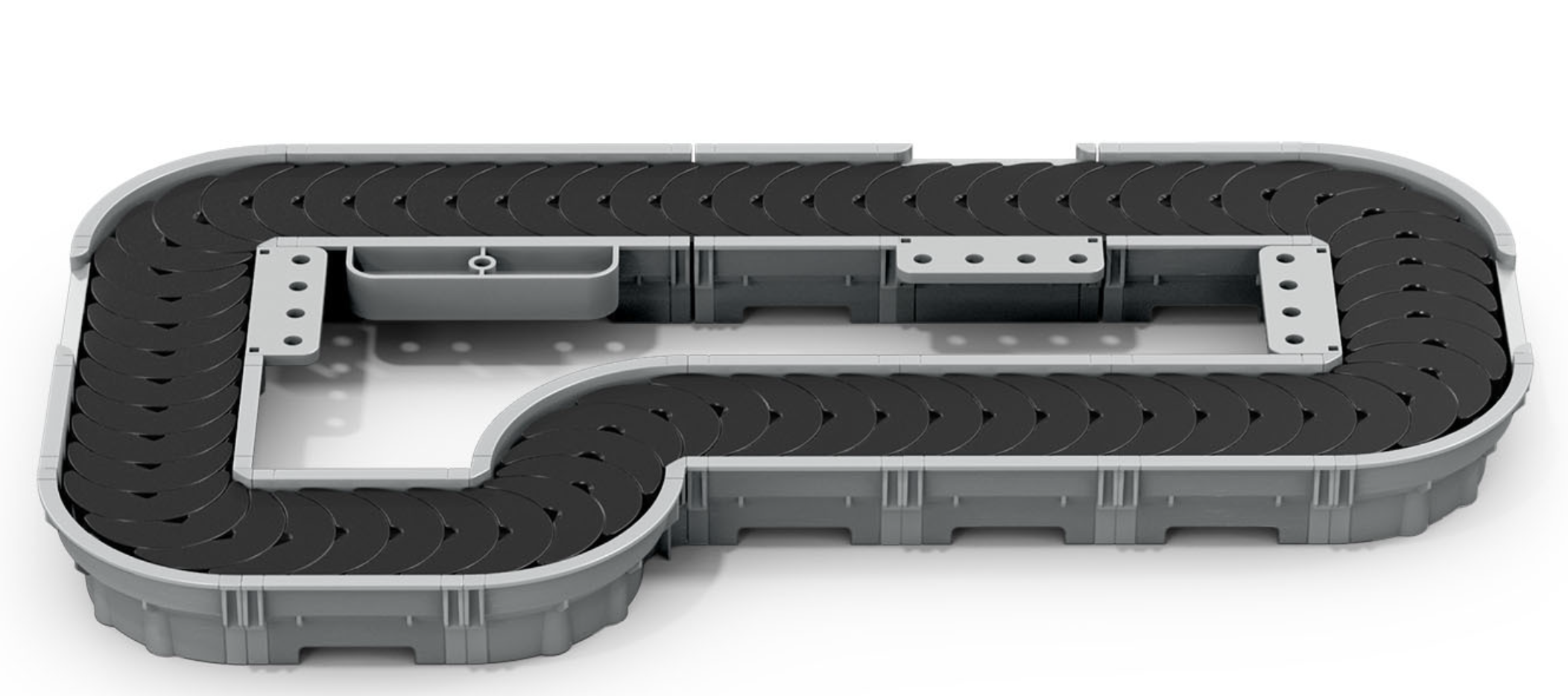

Serpentiinikuljetin , jota kutsutaan myös käärme- tai spiraalikuljettimeksi, koostuu toisiinsa kytketyistä hihnoista ja alustoista, jotka on järjestetty sarjaksi kierroksia ja käännöksiä muistuttaen käärmemäistä muotoa. Nämä kuljettimet on suunniteltu maksimoimaan käytettävissä olevan tilan käyttö.

Serpentiinikuljettimen komponentit

Serpentiinikuljetin sisältää seuraavat osat:

Ketju ja alustat

Ketju ja alustat muodostavat serpentiinikuljettimen liikkuvat osat.

Kaavio, joka havainnollistaa erityyppisiä kuljettimia, joita käytetään ura- ja teknisessä koulutuksessa, ja esittelee niiden komponentteja ja toiminnallisuutta teollisissa sovelluksissa.

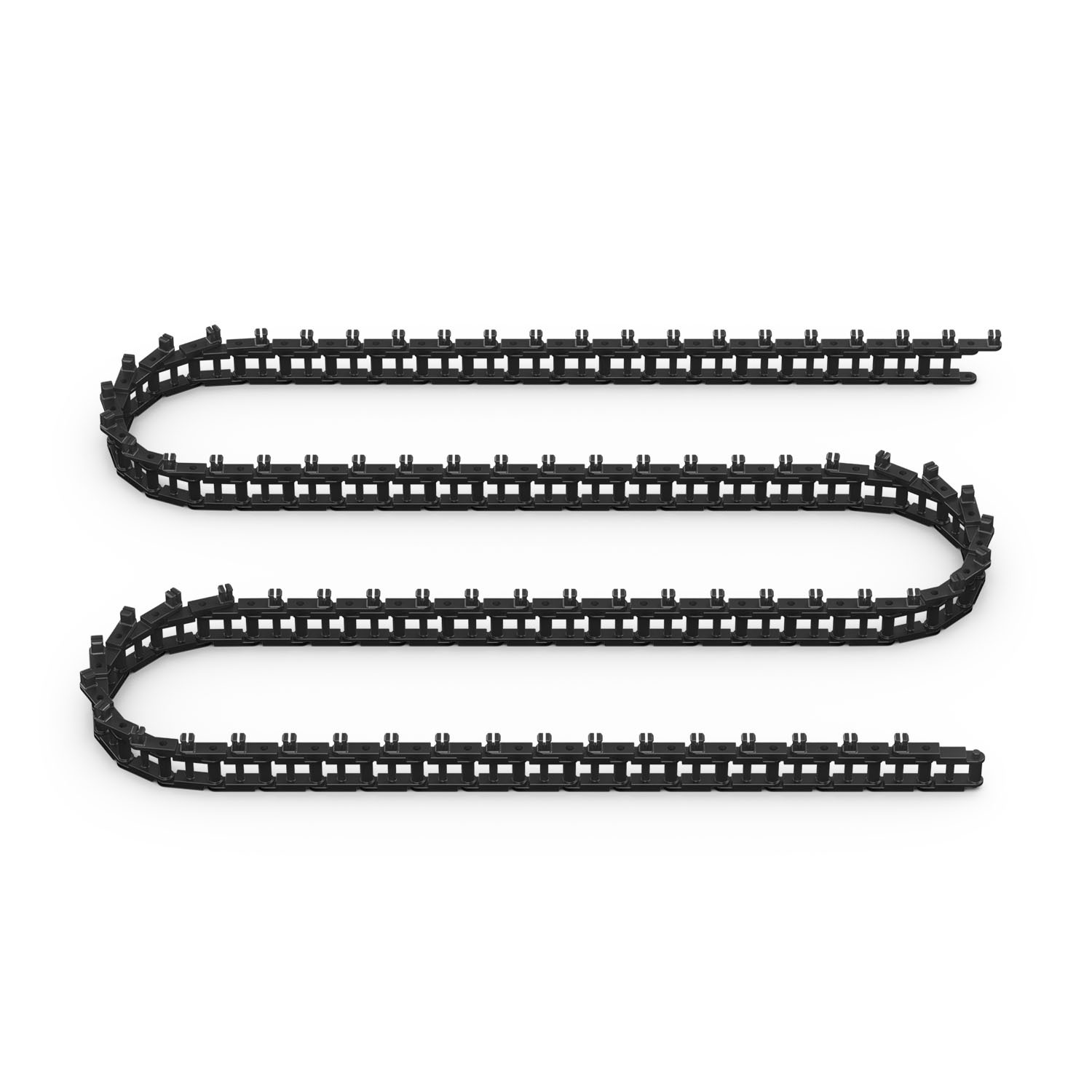

Serpentiinikuljetin - ketju

Ketju koostuu toisiinsa kytkeytyneistä lenkeistä. CTE Workcell -sarjan ketju sisältää aluksi 80 lenkkiä. Ketjun pituutta voidaan muokata kokoonpanosi tarpeiden mukaan. Katso tästä artikkelista lisätietoja mukautetun serpentiinikuljettimen valmistamisesta.

Ketju yhdistää kuljettimen pinnan (tasot) kiskoon, mukaan lukien hammaspyörän, kuljettimen liikkeen ohjaamiseksi.

Kaavio ammatillisessa ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa materiaalinkäsittelyn keskeisiä komponentteja ja niiden toimintoja.

Serpentiinikuljetin - Alusta

Serpentiinikuljetin - taso on kuljettimen pinta, joka on vuorovaikutuksessa esineiden kanssa. Nämä palat napsahtavat kiinni ketjun pintaan.

Seurantapalat

Kiskopalat ovat serpentiinikuljettimen jalustan osia, joita käytetään laitteiden yhdistämiseen kuljettimeen ja kuljettimen yhdistämiseen CTE-laattoihin.

Kaavio ammatillisessa ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa kuljettimien komponentteja ja toimintaa, mukaan lukien hihnat, rullat ja tuet.

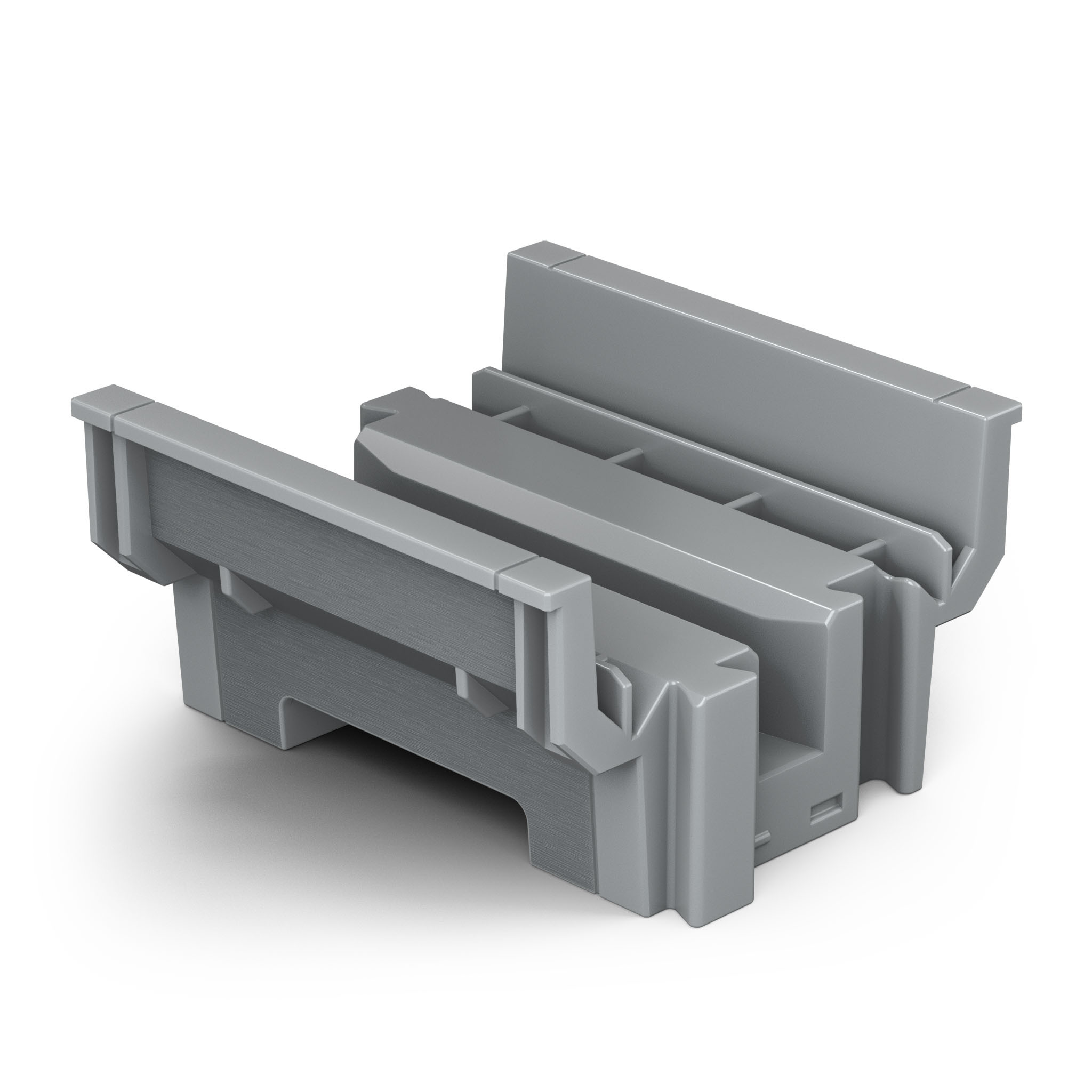

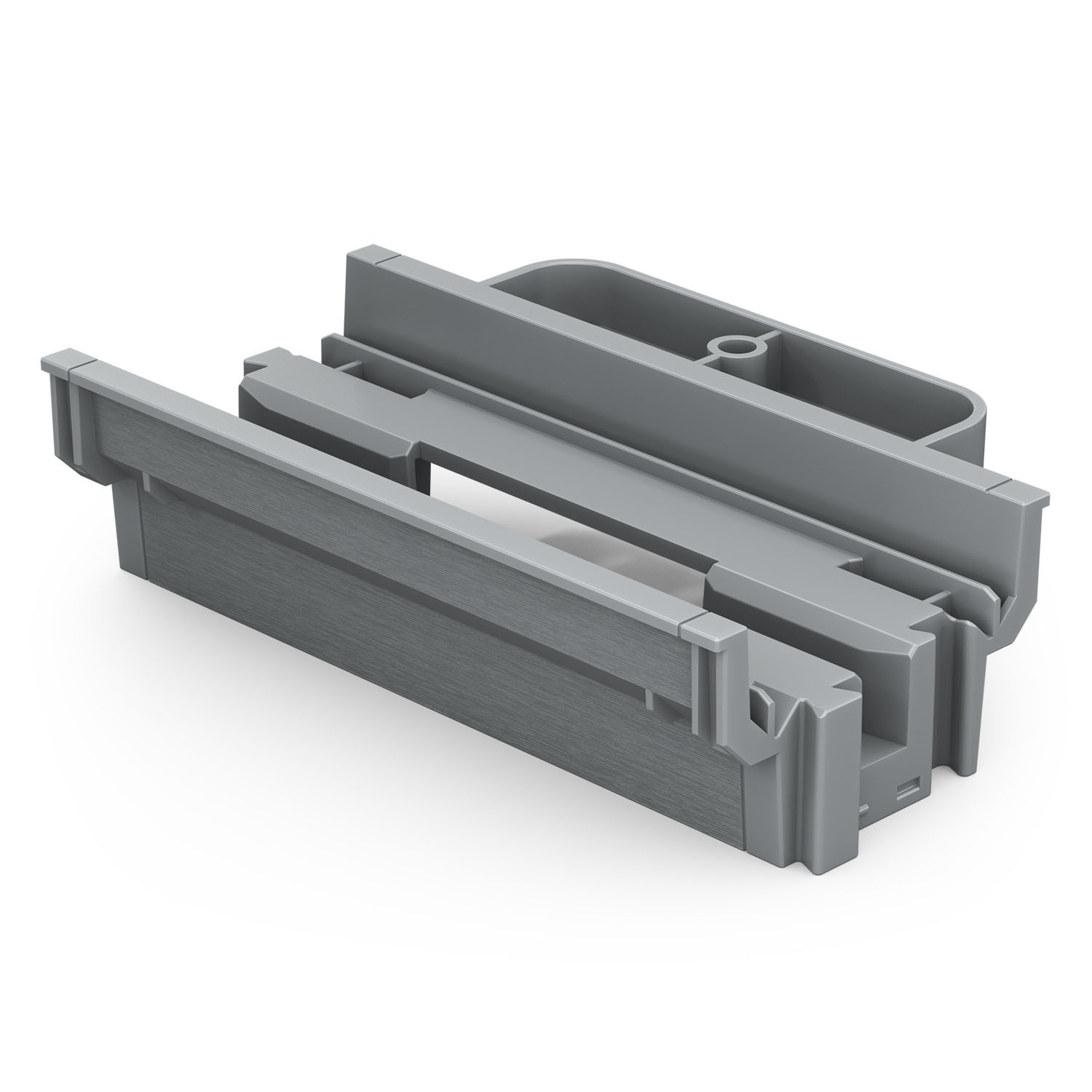

Serpentiinikuljetin - suora rata

Serpentiinikuljetin - suora rata on kuljettimen osa, joka pitää reitin suorana.

Kaavio, joka havainnollistaa ammatillisessa ja teknisessä koulutuksessa käytettävän kuljetinjärjestelmän komponentteja ja toimintaa korostaen tärkeimmät osat ja niiden toiminnot.

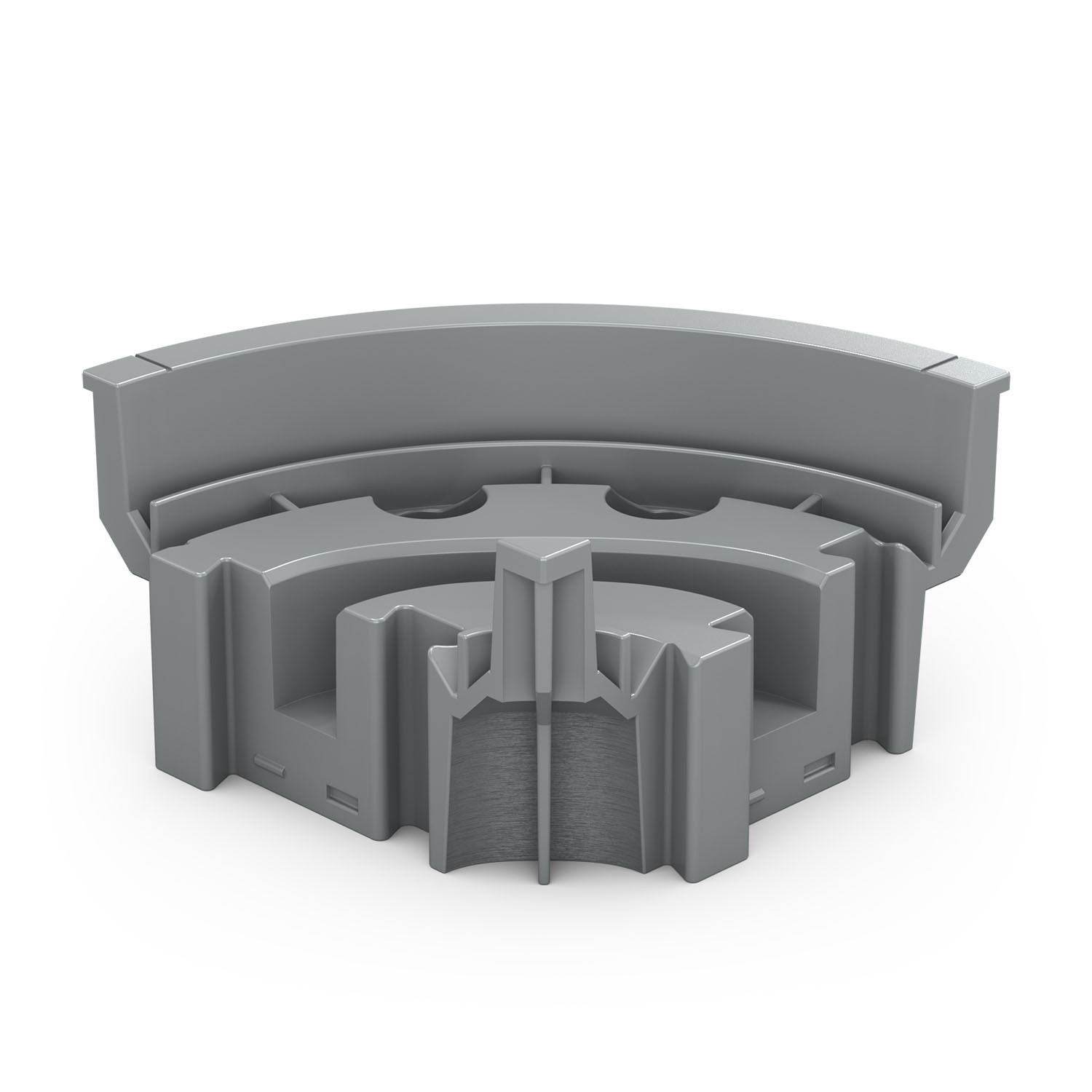

Serpentiinikuljetin - kääntörata

Serpentiinikuljettimen kääntörata luo kuljettimelle 90 asteen käännöksen.

Serpentiinikuljetin - ajorata

Serpentiinikuljettimen vetokisko on osa, jossa on kiinnityspaikat 5,5 W:n moottorille ja hammaspyörälle. Nämä kytkeytyvät ketjuun ja pyörittävät sitä, mikä puolestaan liikuttaa tasoja.

Kaavio ammatti- ja teknisessä koulutuksessa käytettävästä kuljetinjärjestelmästä, joka havainnollistaa eri komponentteja ja niiden toimintoja ja korostaa kuljettimien merkitystä teollisissa sovelluksissa.

Serpentiinikuljetin - Ohjausrata

Serpentiinikuljettimessa - ohjauskiskossa on kiinnityskohta pneumaattiselle ohjaustornille, jolla esineitä voidaan ohjata tai lajitella eri poluille tai kohteisiin suuremmalla kuljettimella. Tämän kiskon toisella puolella on aukko, josta levyt voivat siirtyä kuljettimelta toiseen järjestelmään.
