Yleiskatsaus CTE Workcell Kitistä

CTE Workcell Kit sisältää monia osia ja ne on pakattu valikoimaan laatikoita ja muovipusseja. Kunkin laatikon osien ymmärtäminen auttaa tekemään osien löytämisestä nopeaa ja tehokasta. Seuraava artikkeli tarjoaa yleiskatsauksen kunkin laatikon sisällöstä, johon voidaan viitata ja joita voidaan käyttää luokkahuoneympäristössä.

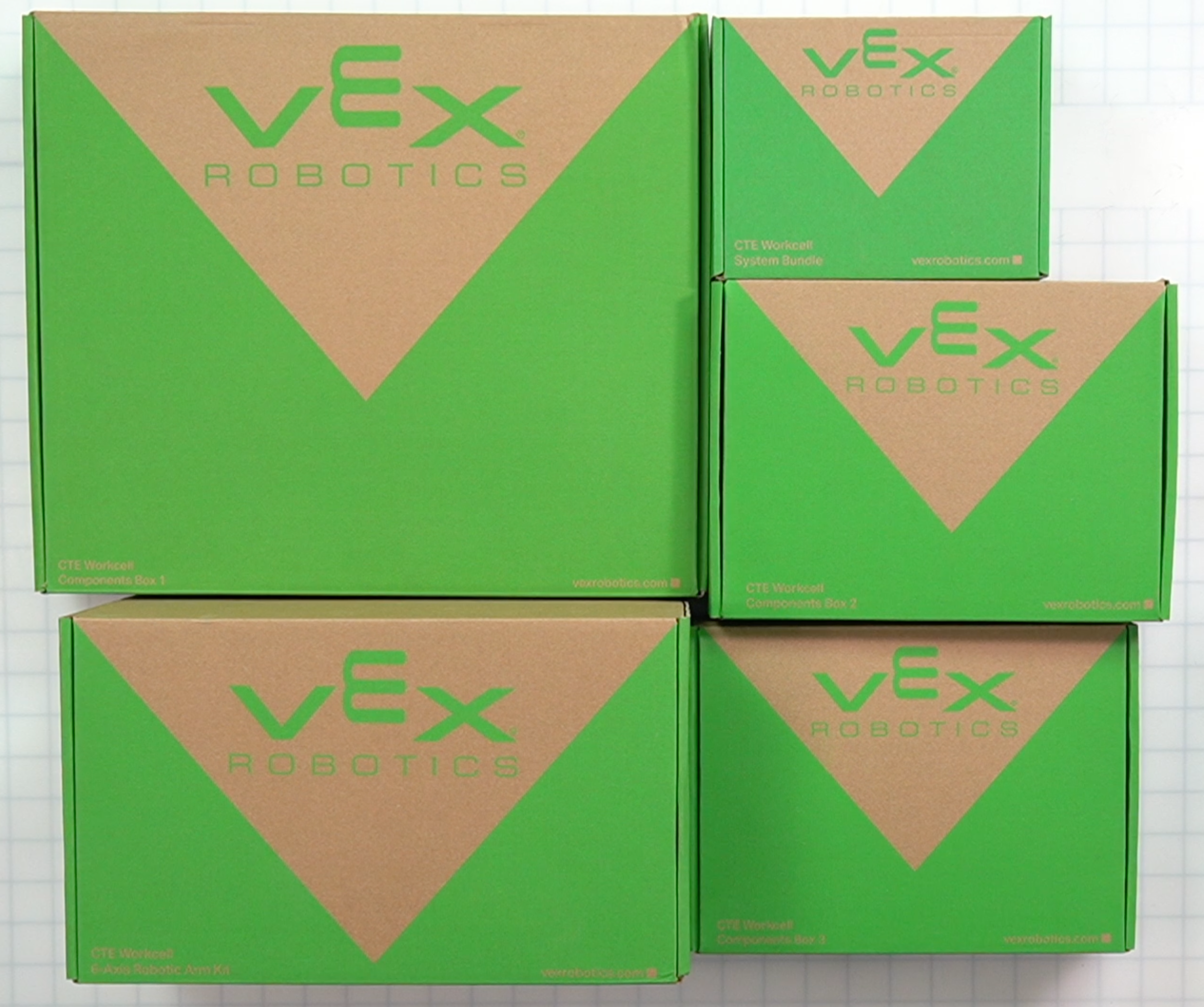

Kuvakaappaus 2024-06-07 klo 16.25.32 PM.png

Tässä artikkelissa kuvataan jokaista CTE Workcell Kitin osaa laatikoittain järjestettynä ja annetaan seuraavat tiedot taulukkomuodossa vasemmalta oikealle:

  • Osa: Tämä on osan nimi. Käytä tätä viitteenä noudattaessasi CTE Workcellin rakennusohjeita.
  • Kuva: Tämä on kuva osasta. Käytä tätä viitteenä, kun purat pakkauksestasi ja rakennat CTE Workcellin.
  • Määrä: Tämä on kunkin toimitetun osan määrä. Käytä tätä varmistaaksesi, että laatikon tai lokeron kussakin paikassa on oikea määrä osia pakkauksen purkamisen aikana.
  • Tarkoitus: Tämä sarake sisältää tietoja siitä, kuinka kyseisen sarjan, pussin tai laatikon osaa tai osia käytetään CTE-rakenteissa ja/tai CTE STEM -laboratorioyksiköissä.
  • Sijainti: Tämä on kuva laatikosta, jossa on korostus osan sijainnista. Nämä tiedot voivat olla hyödyllisiä myös CTE Workcellin rakentamisessa, jos tarvitaan muistutus osan sijainnista.

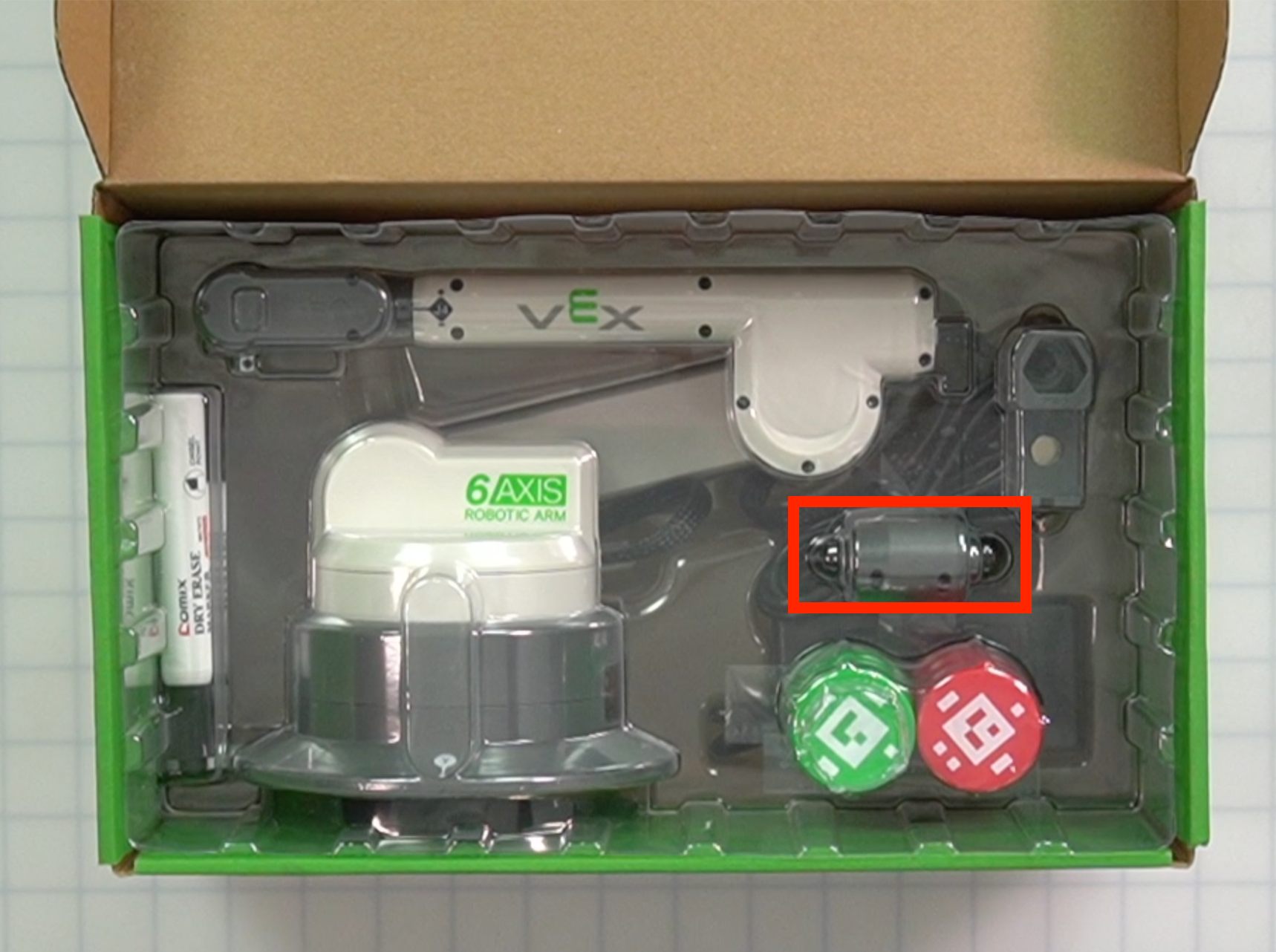

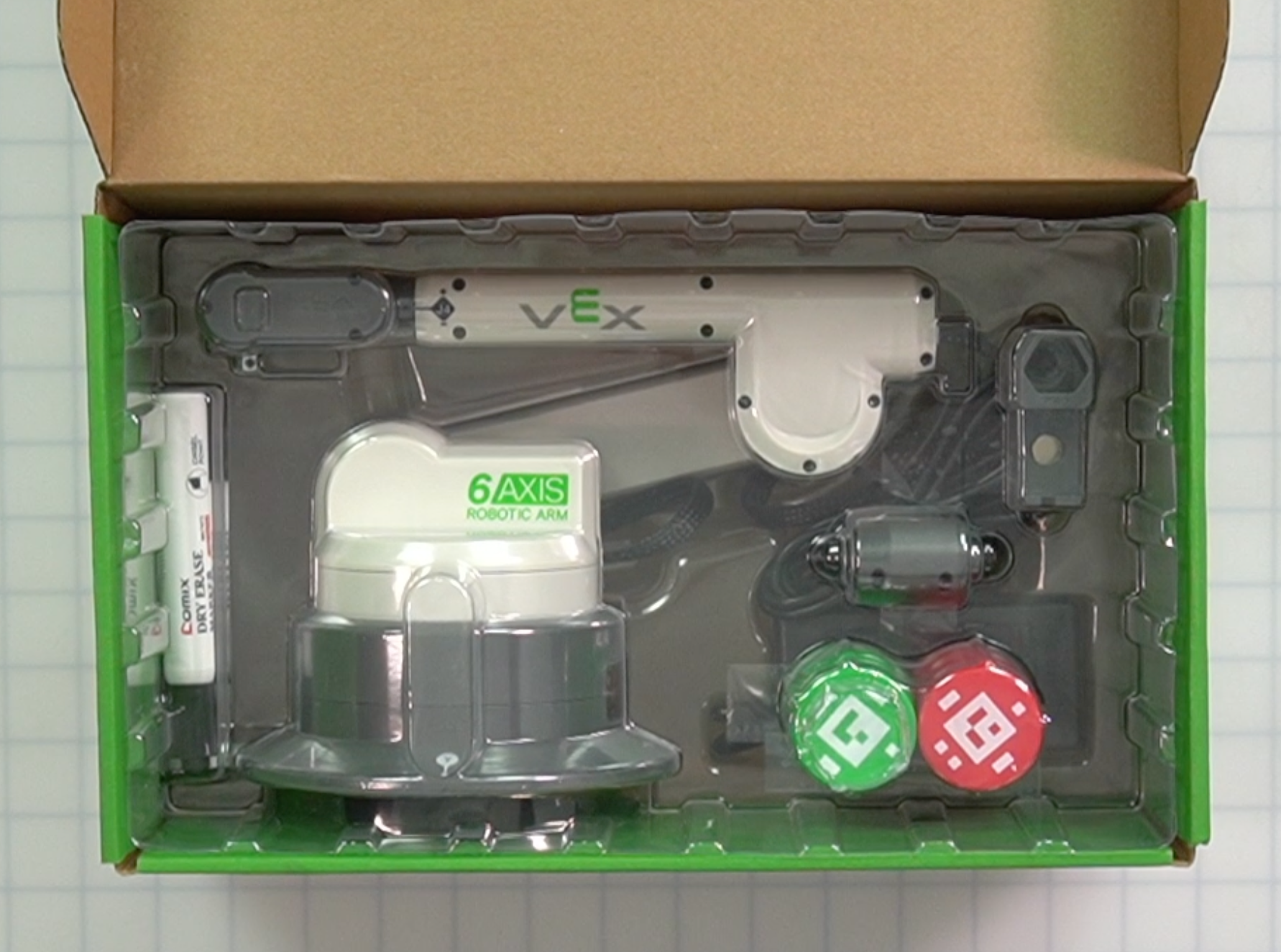

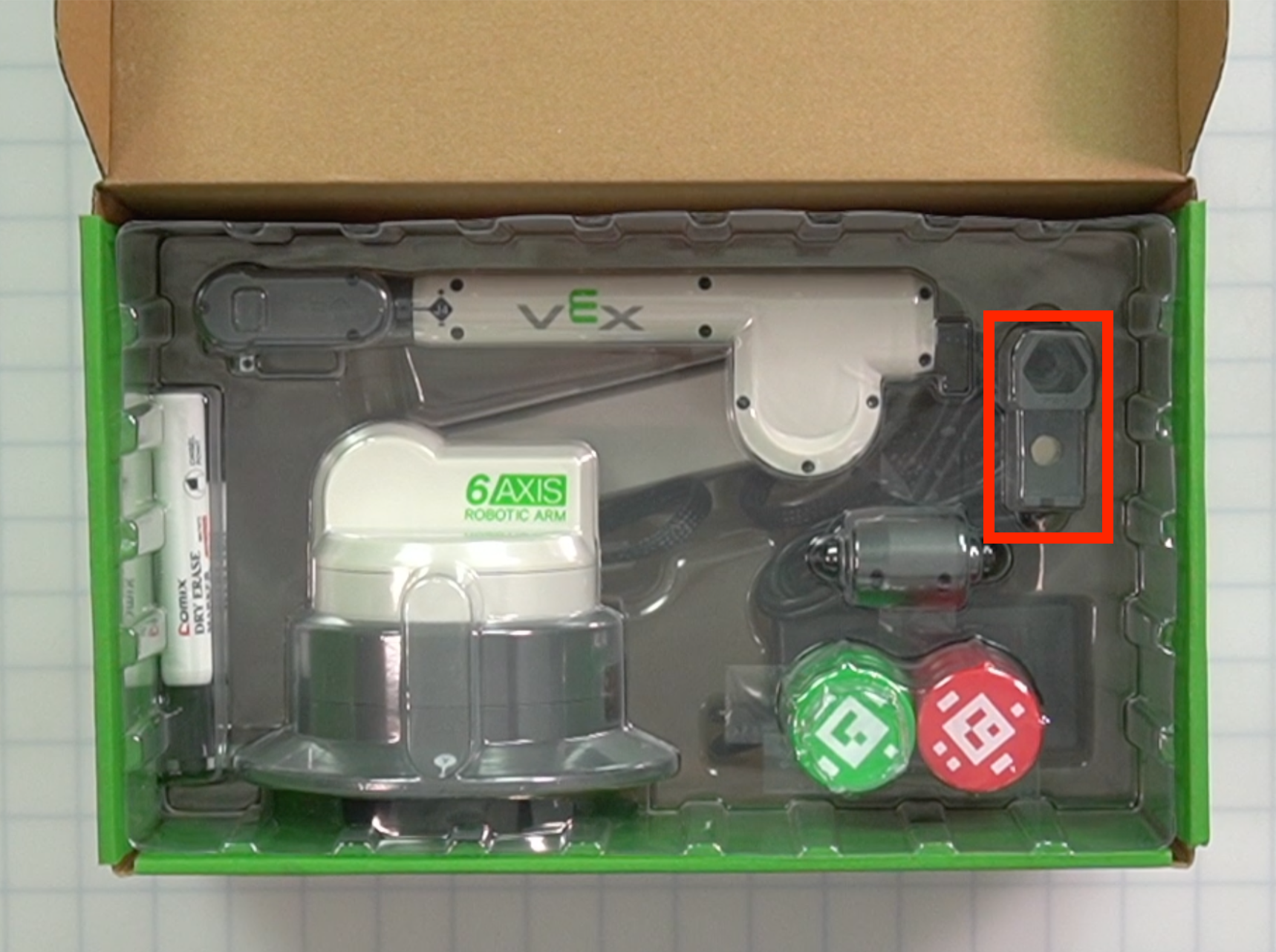

6-akselinen robottivarsisarja

Kuvakaappaus 2024-06-07 klo 16.26.06 PM.png

Osa Kuva Määrä Tarkoitus Sijainti

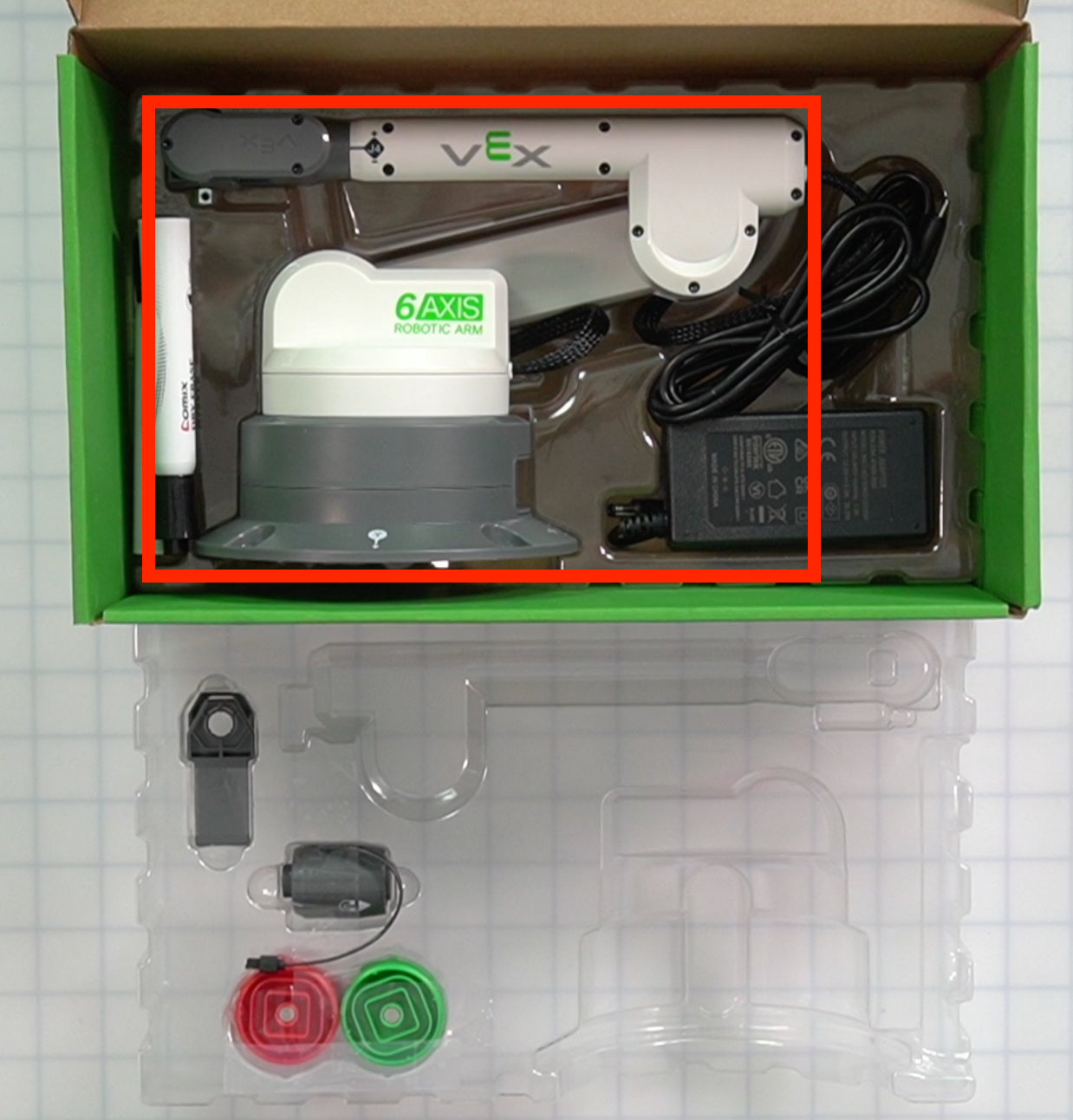

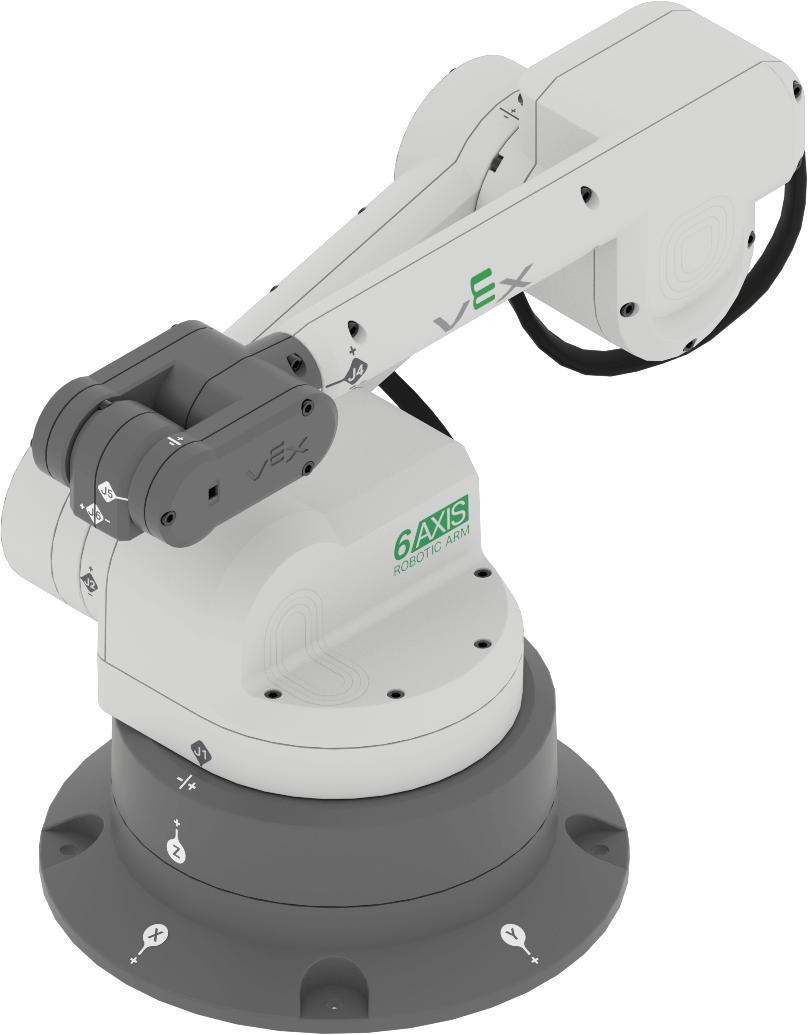

6-akselinen robottivarsi kuva 1 Käytetään todellisten teollisuusrobotiikkakonseptien mallintamiseen.

sijainti kuva

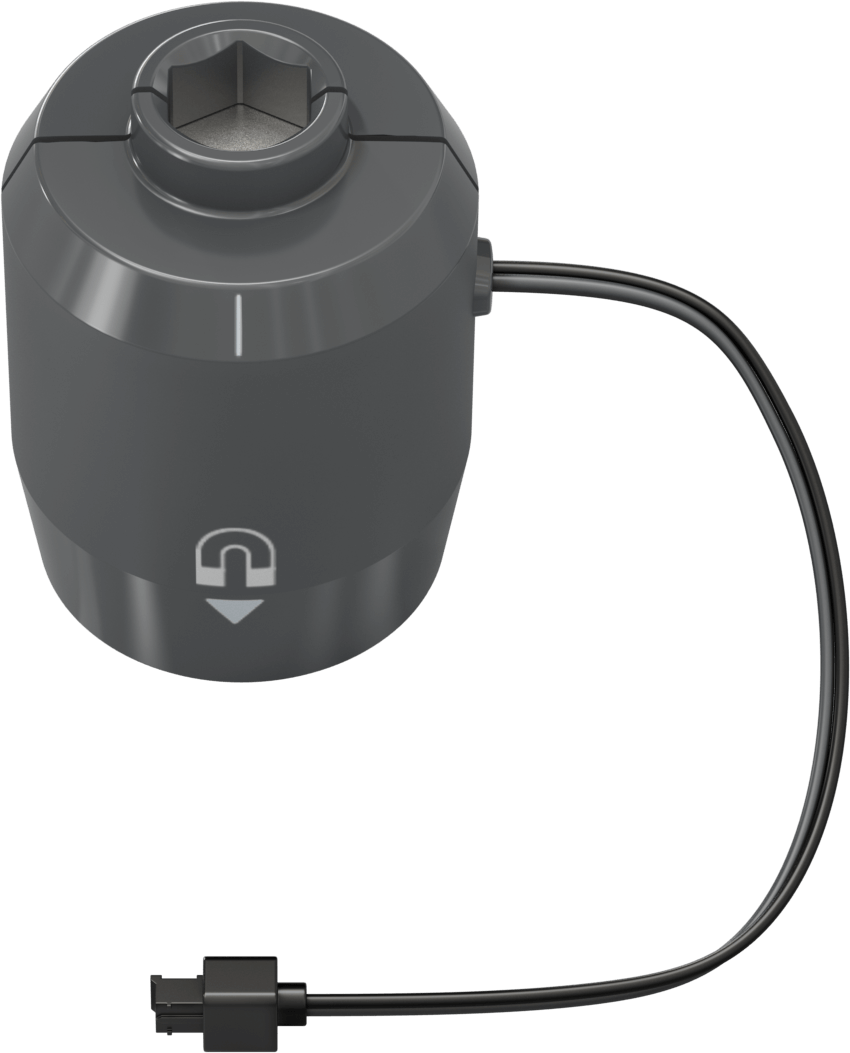

Magneetin poimintatyökalu kuva 1 Yksi päätetehosteista, jota käytetään 6-akselisen varren kanssa levyjen ja kuutioiden poimimiseen.

sijainti kuva

Kynäpidikkeen työkalu kuva 1 Yksi päätetehosteista, jota käytetään 6-akselisen varren kanssa valkotaulumerkin pitämiseen.

sijainti kuva

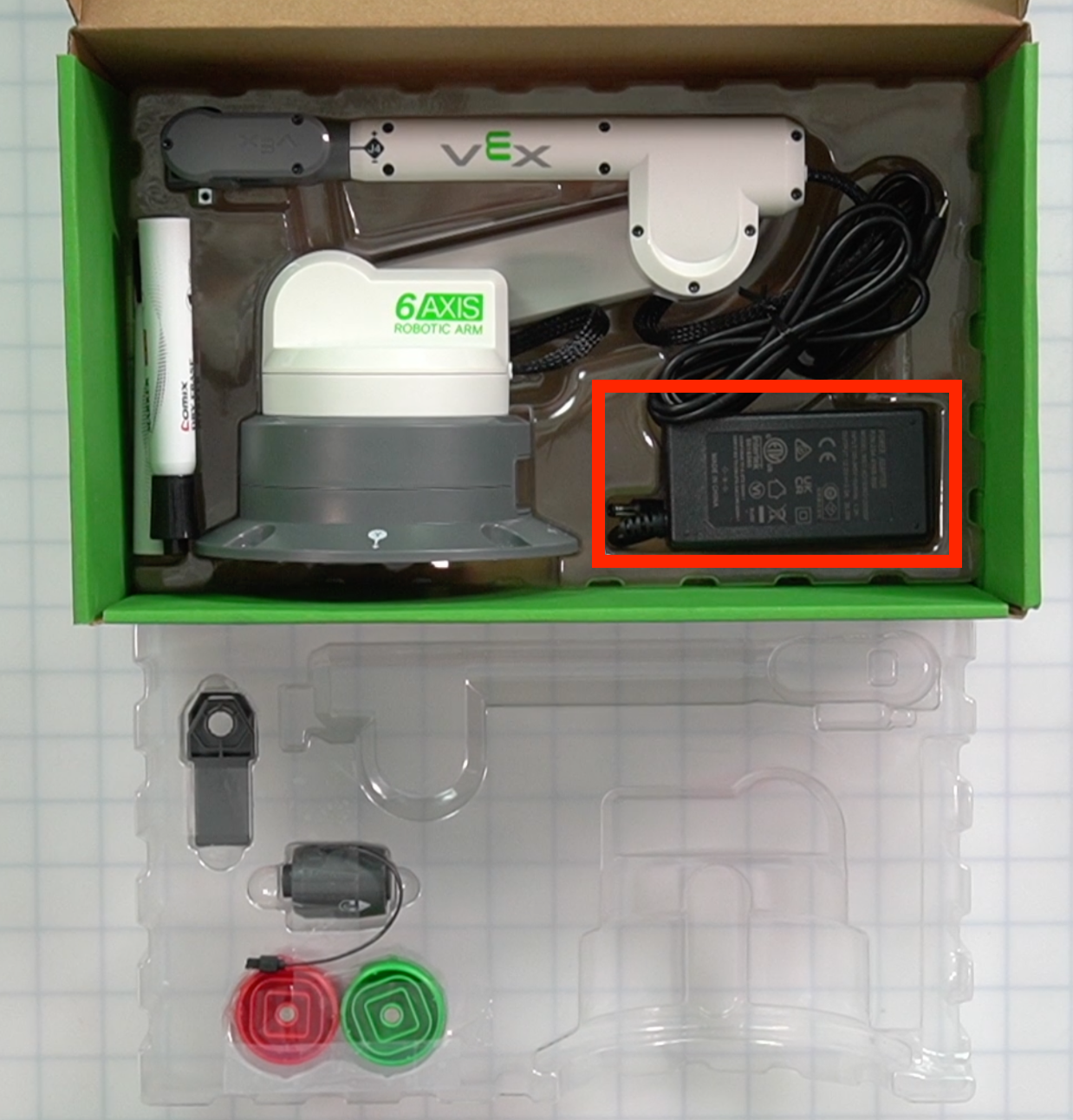

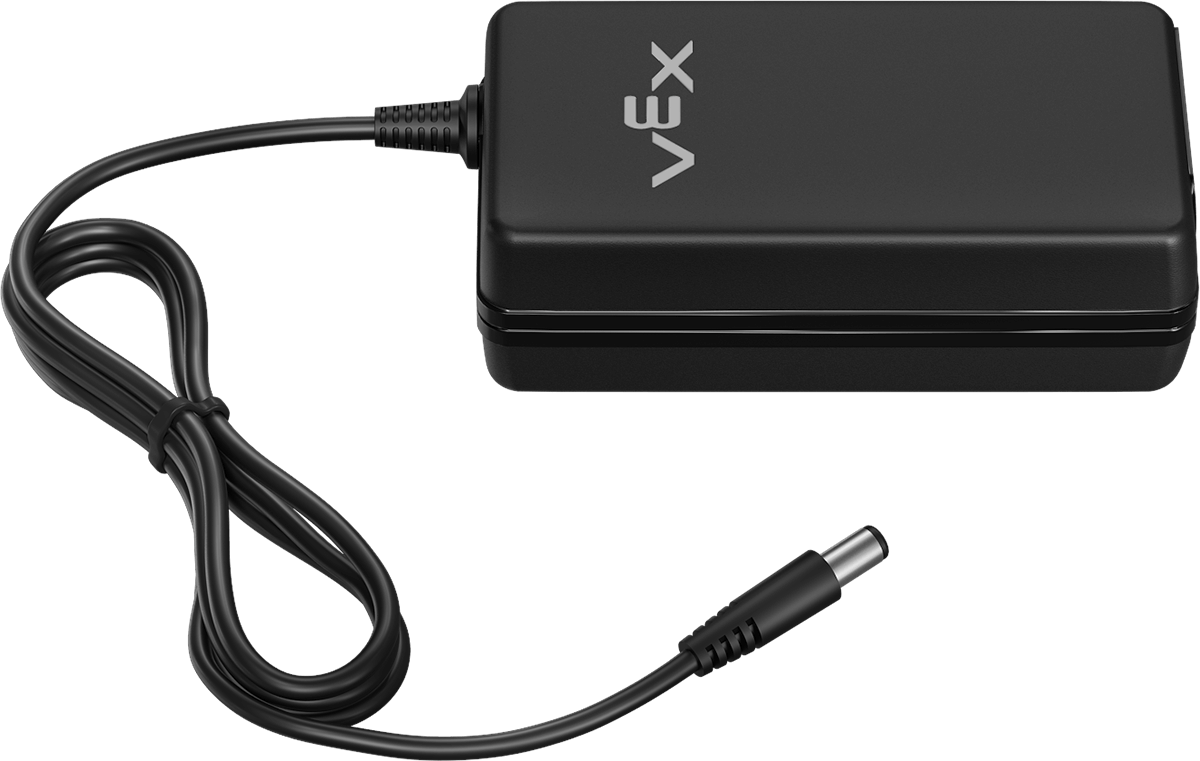

Virtalähde kuva 1 Käytetään virtajohdon kanssa 6-akselisen varren syöttämiseen.

sijainti kuva

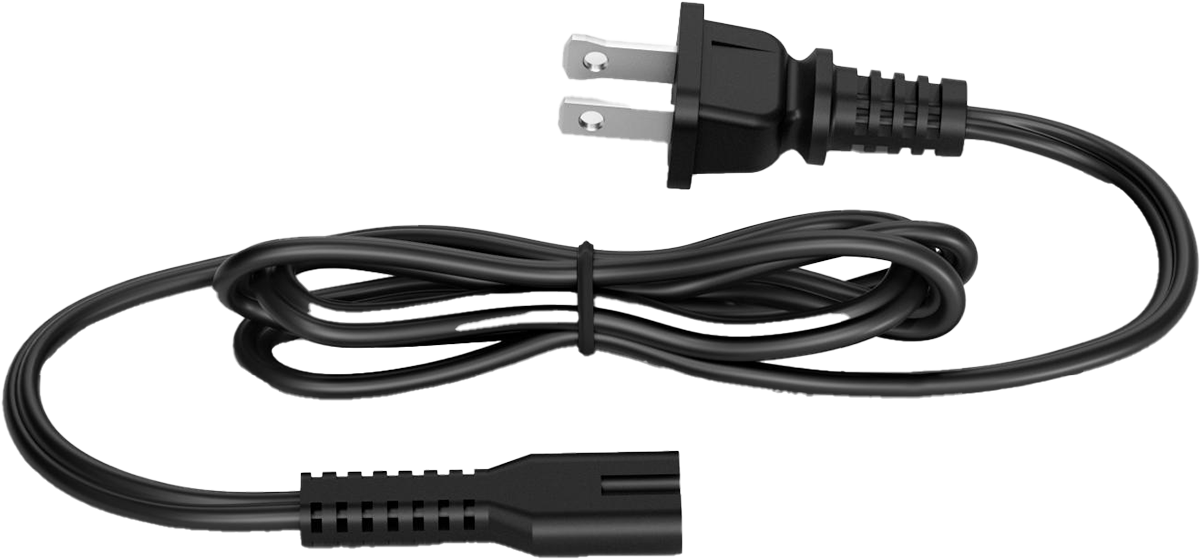

Virtalähdekaapeli kuva 1 Käytetään virtalähteen kanssa 6-akselisen varren syöttämiseen.

sijainti kuva

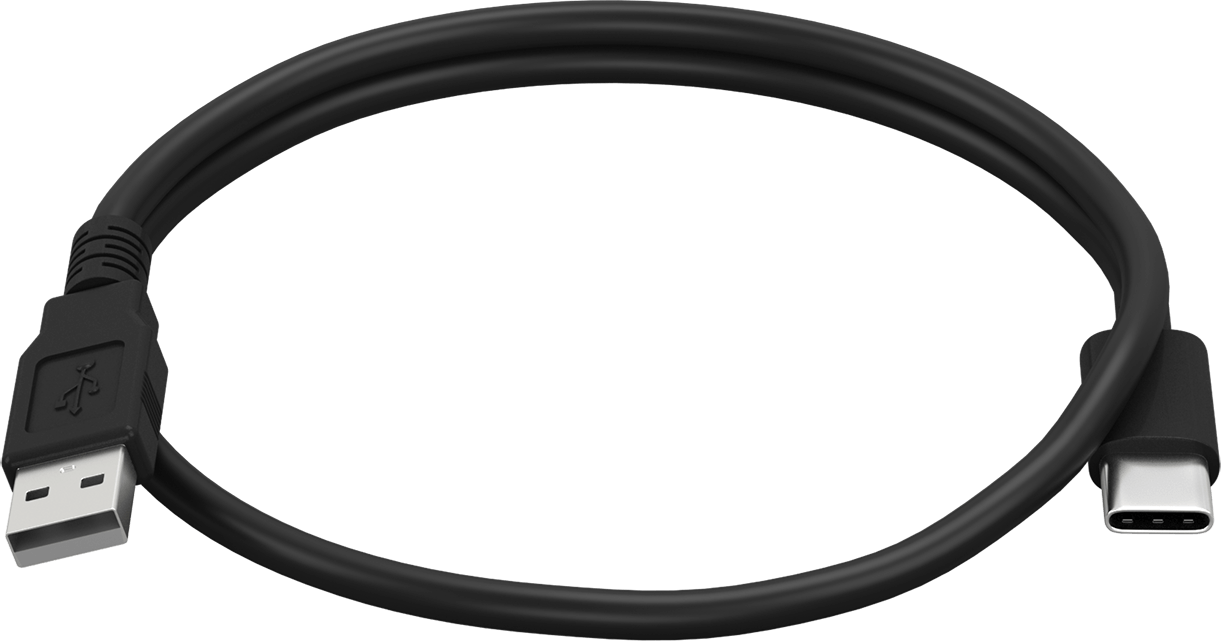

USB-kaapeli (AC) kuva 1 6-Axis Arm tai EXP Brain liittämiseen tietokoneeseen. Käytetään myös akun lataamiseen.

sijainti kuva

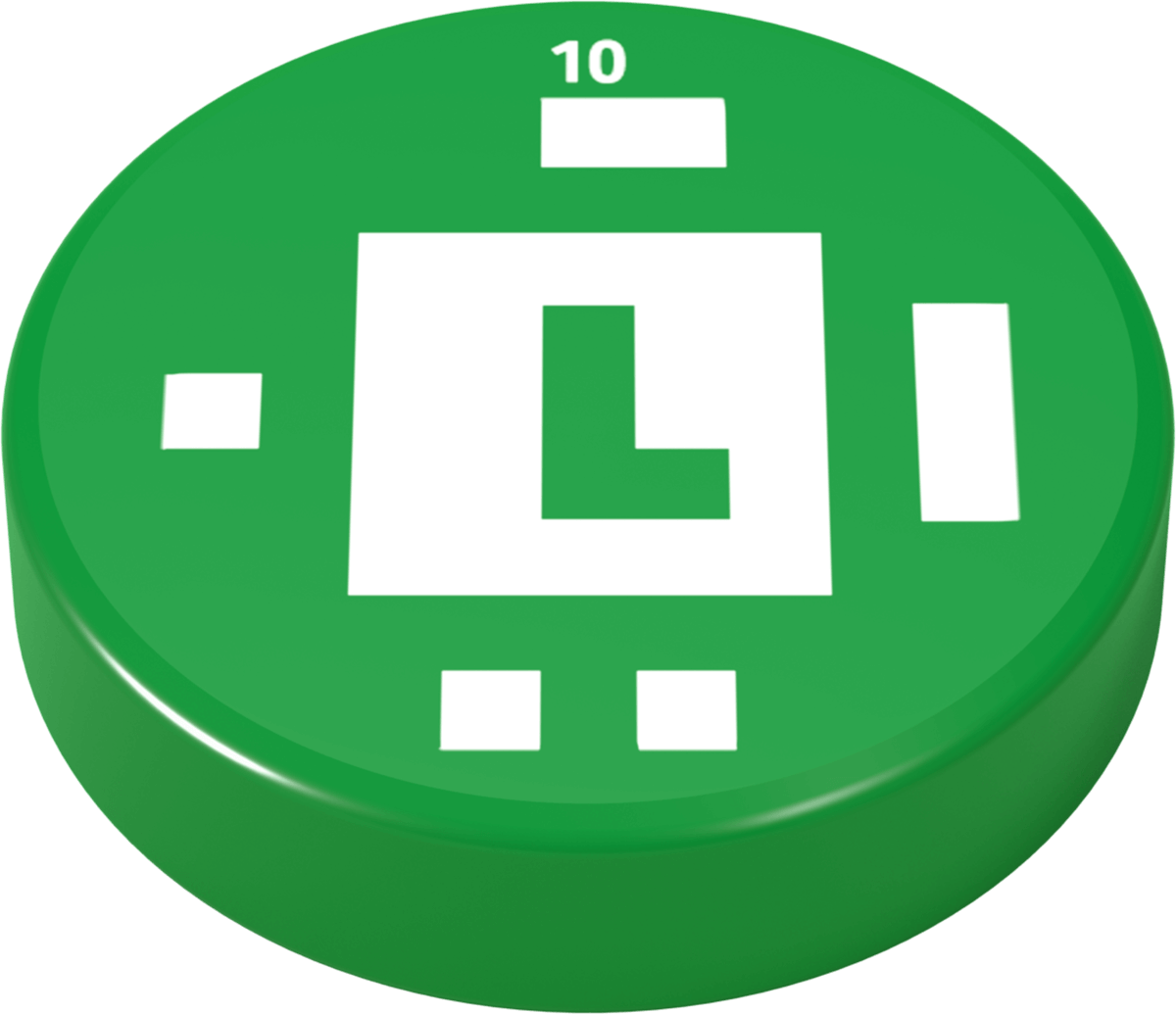

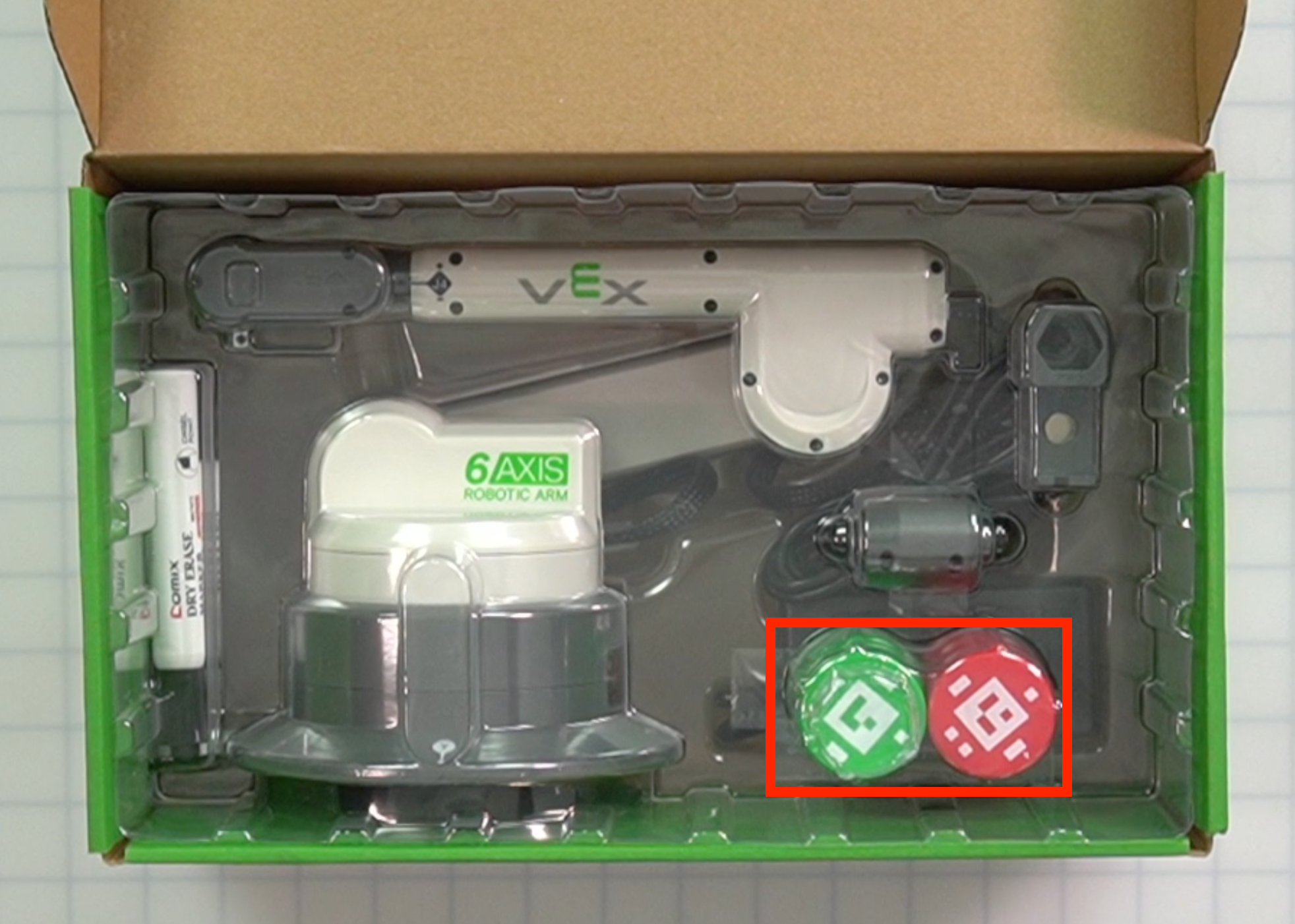

Vihreä levy kuva 5

Käytetään toiminnassa esineiden simulointiin teollisuusrobotiikkaympäristössä.

Huomautus: Jokaisella levyllä on eri AprilTag. Tämä toiminto selitetään tulevassa päivityksessä.

sijainti kuva

Punainen levy kuva 5

Käytetään toiminnassa esineiden simulointiin teollisuusrobotiikkaympäristössä.

Huomautus: Jokaisella levyllä on eri AprilTag. Tämä toiminto selitetään tulevassa päivityksessä.

sijainti kuva

Dry Erase Marker - musta kuva 2 Aseta kynäpidiketyökaluun ja piirrä taululle.

sijainti kuva

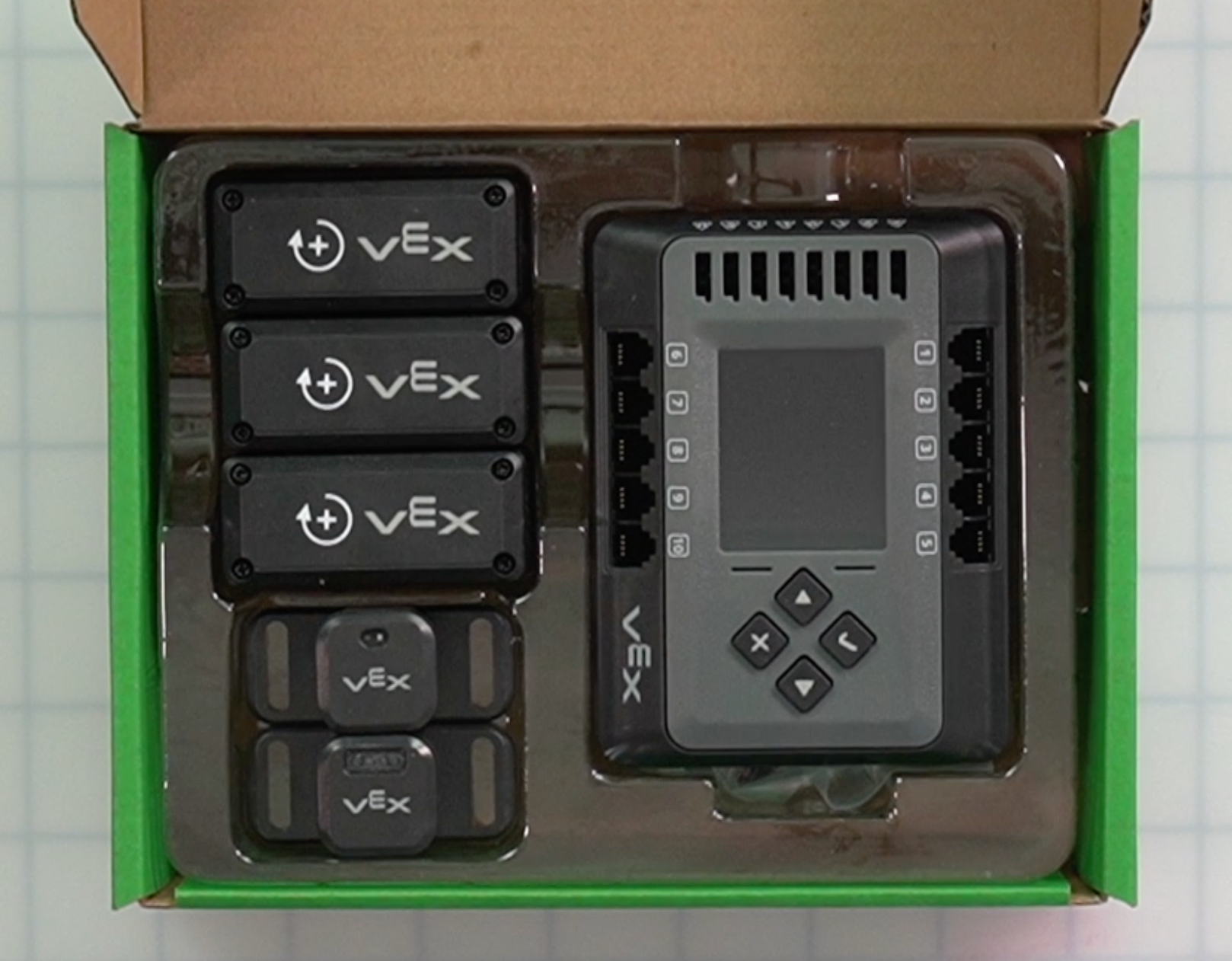

Järjestelmäpaketti

Kuvakaappaus 2024-06-07 klo 16.26.45 PM.png

Osa Kuva Määrä Tarkoitus Sijainti

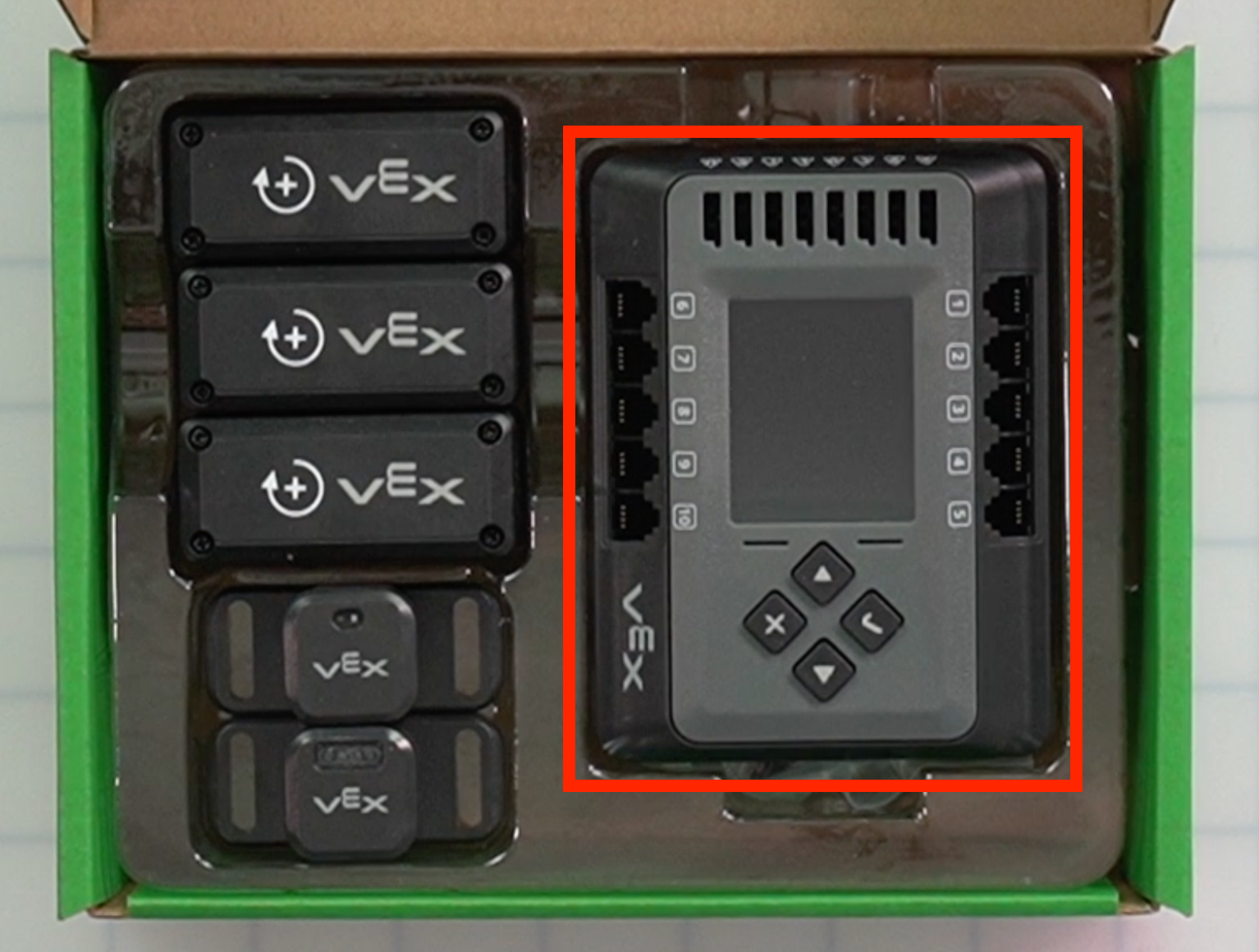

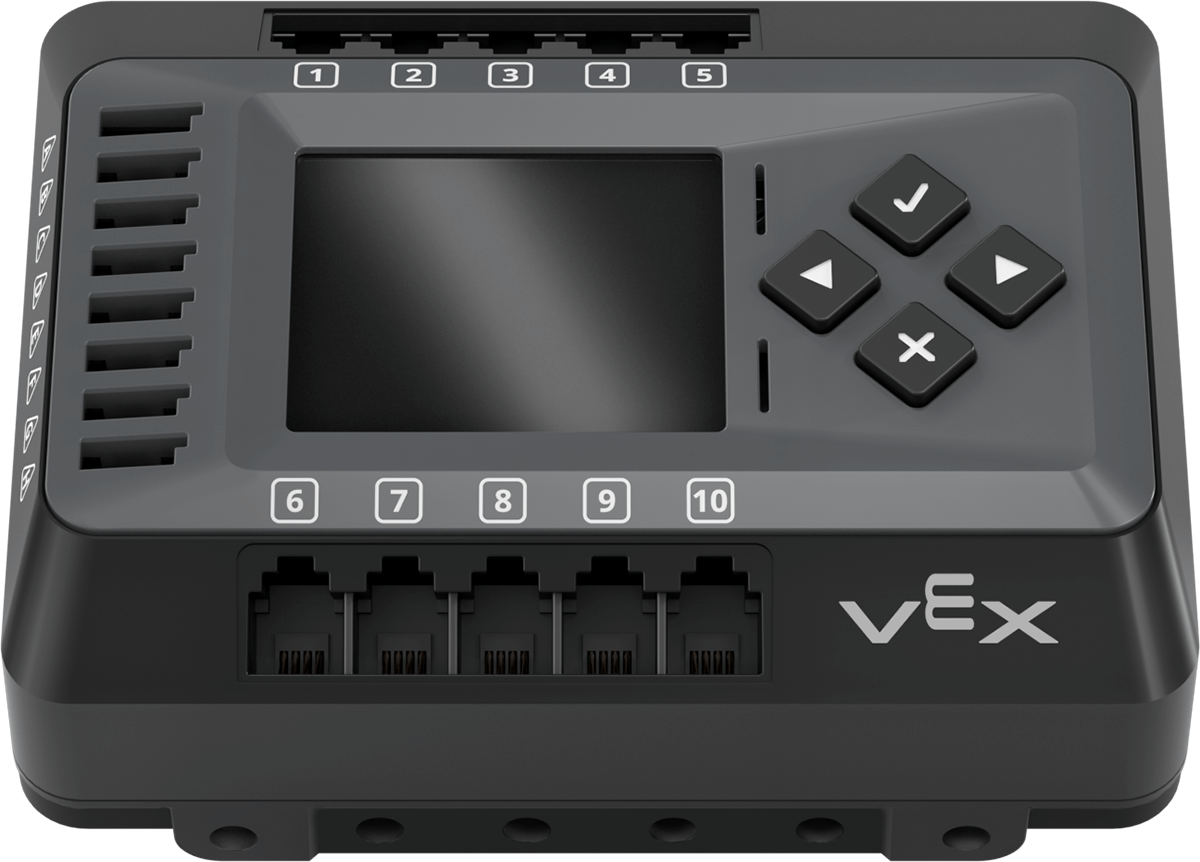

EXP Aivot kuva 1 Toimii keskusohjauskeskuksena, joka hallitsee 6-akselista vartta ja lisälaitteita, kuten kuljettimia, antureita ja pneumatiikkaa.

sijainti kuva

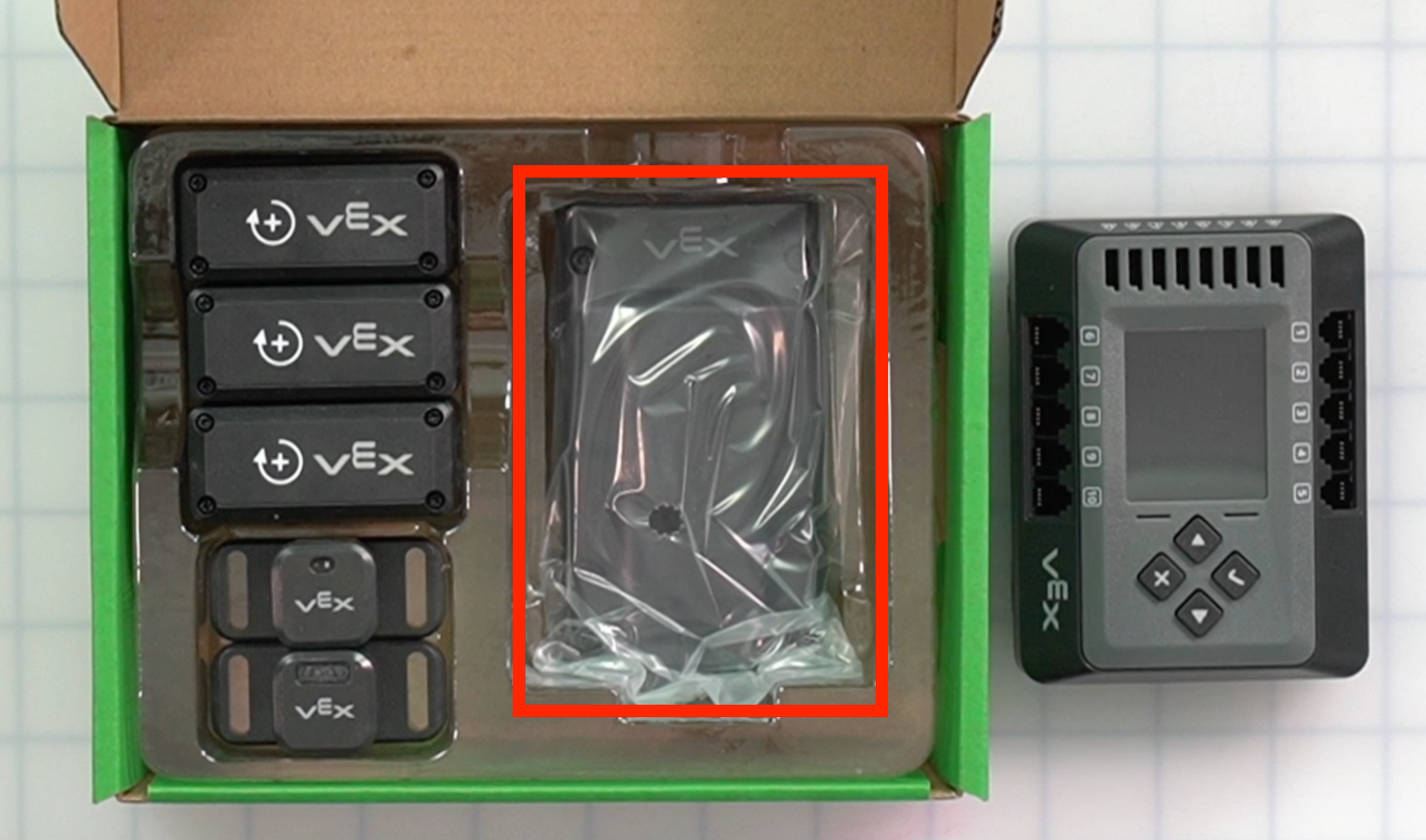

EXP-akku kuva 1 Käytetään EXP Brainin ja kaikkien liitettyjen laitteiden virtalähteenä.

sijainti kuva

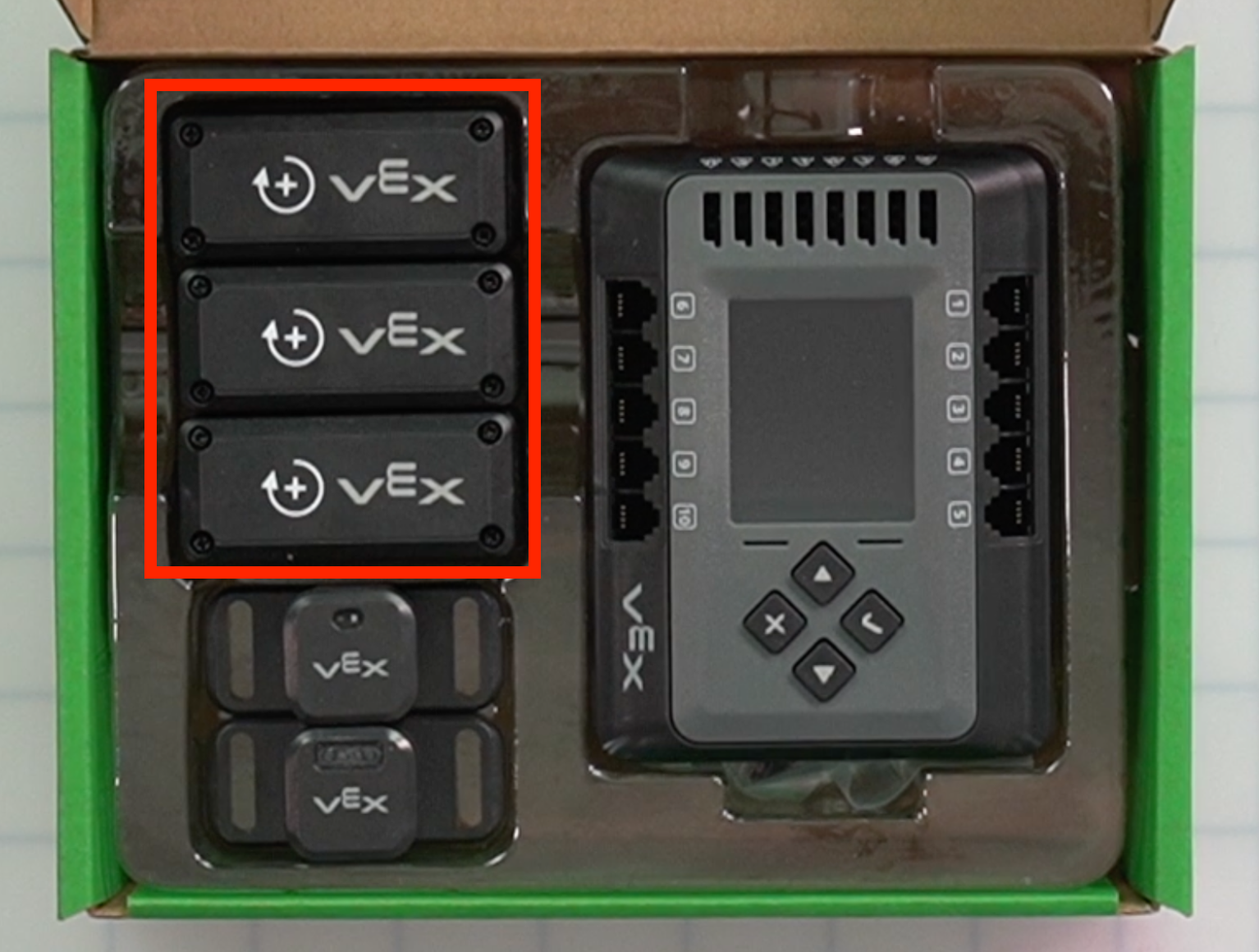

5,5W moottori kuva 3 Käytetään lineaaristen ja serpentiinikuljettimien pyörittämiseen ja siirtämiseen.

sijainti kuva

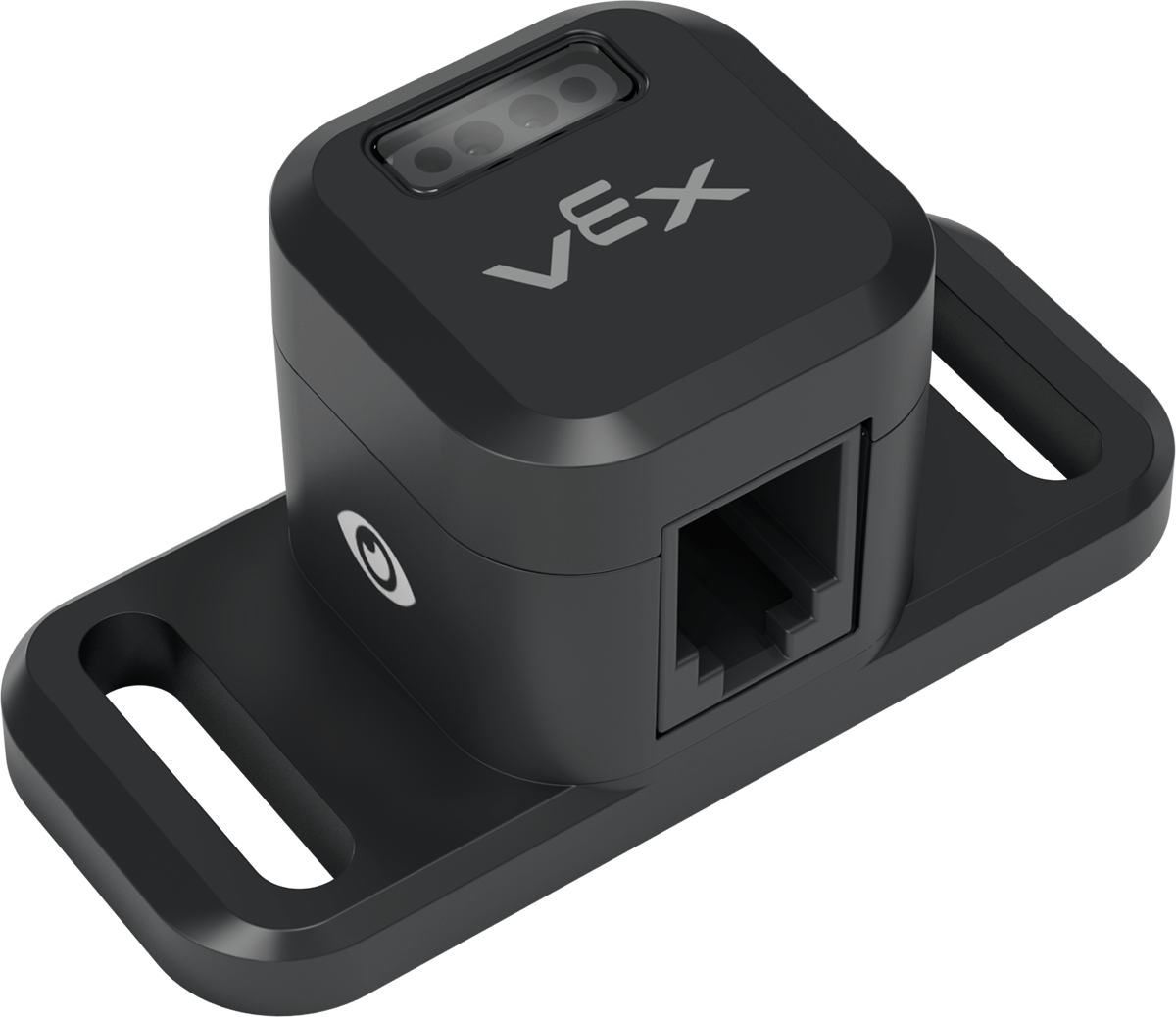

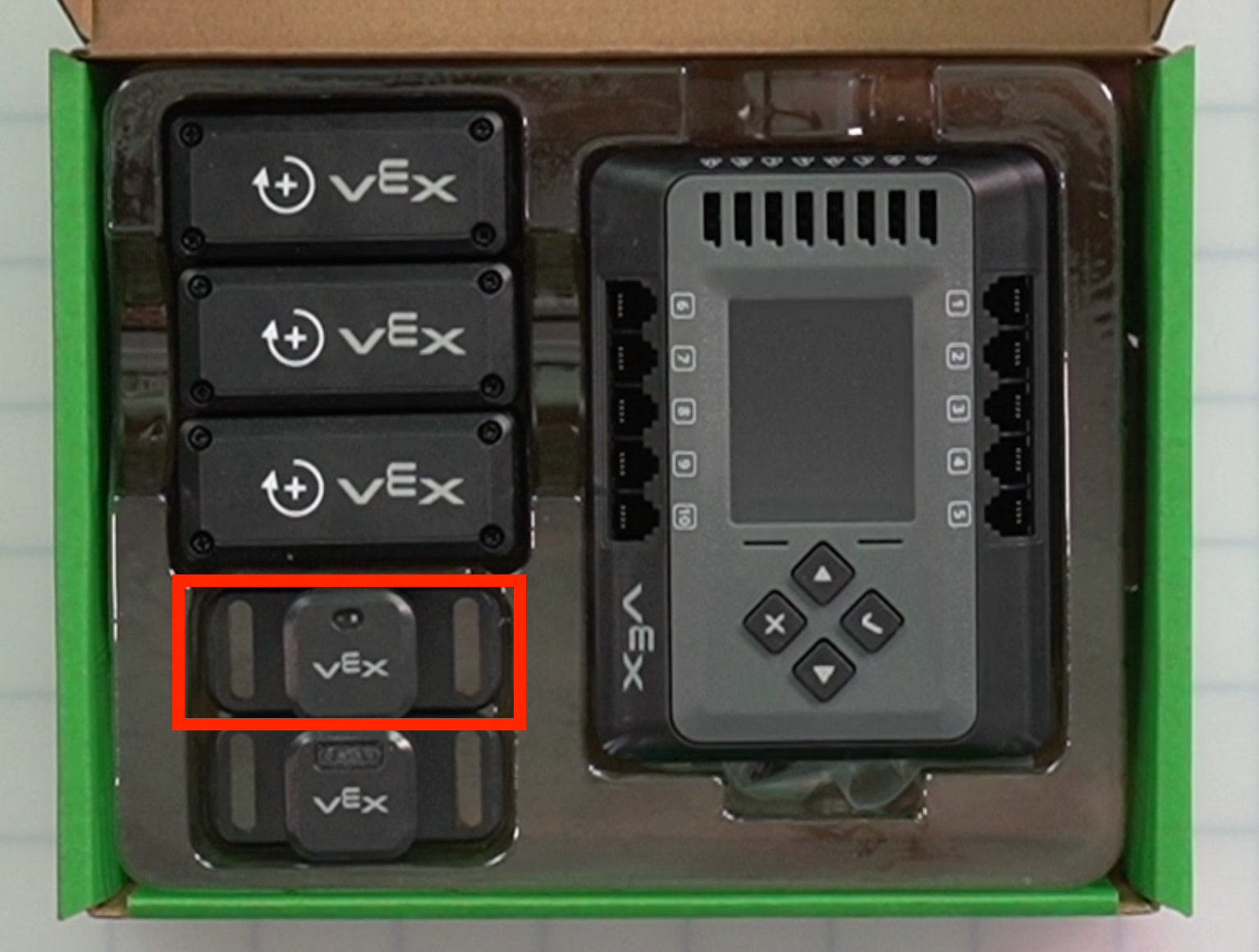

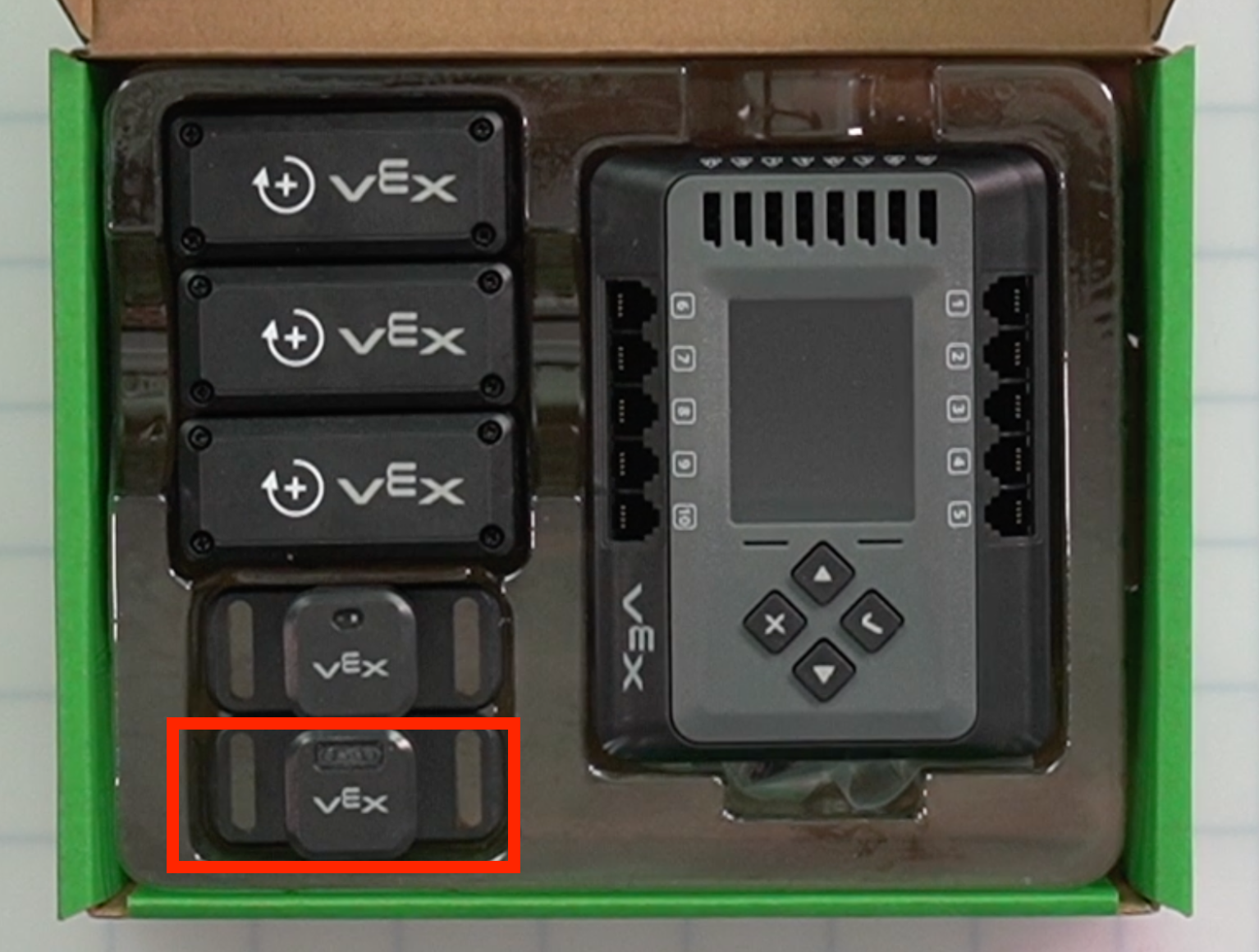

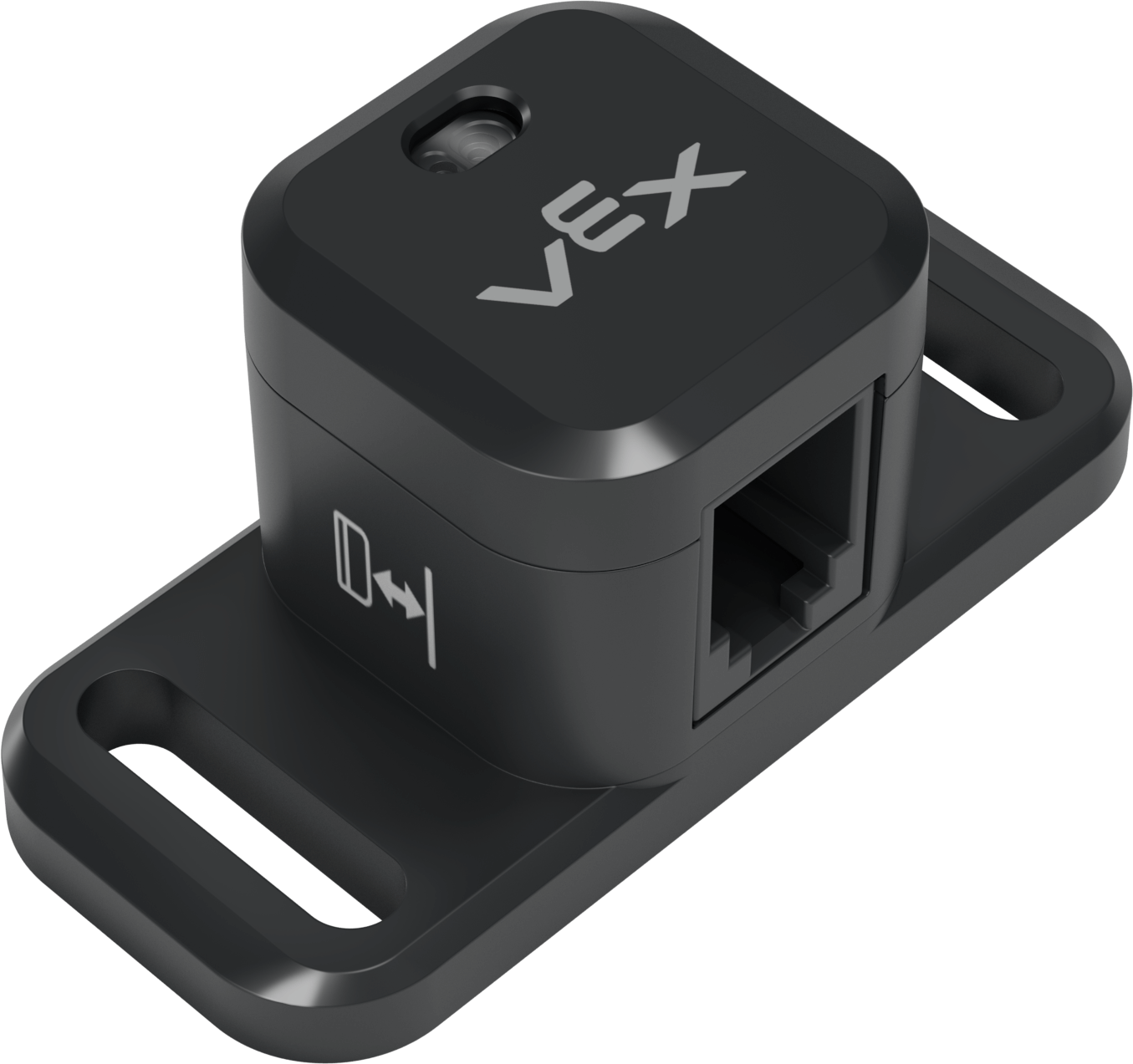

Etäisyys anturi kuva 1 Käytetään havaitsemaan esineiden läsnäolo ja sijainti kuljettimilla.

sijainti kuva

Optinen anturi kuva 1 Käytetään esineiden värin tunnistamiseen.

sijainti kuva


Komponenttien laatikko 1

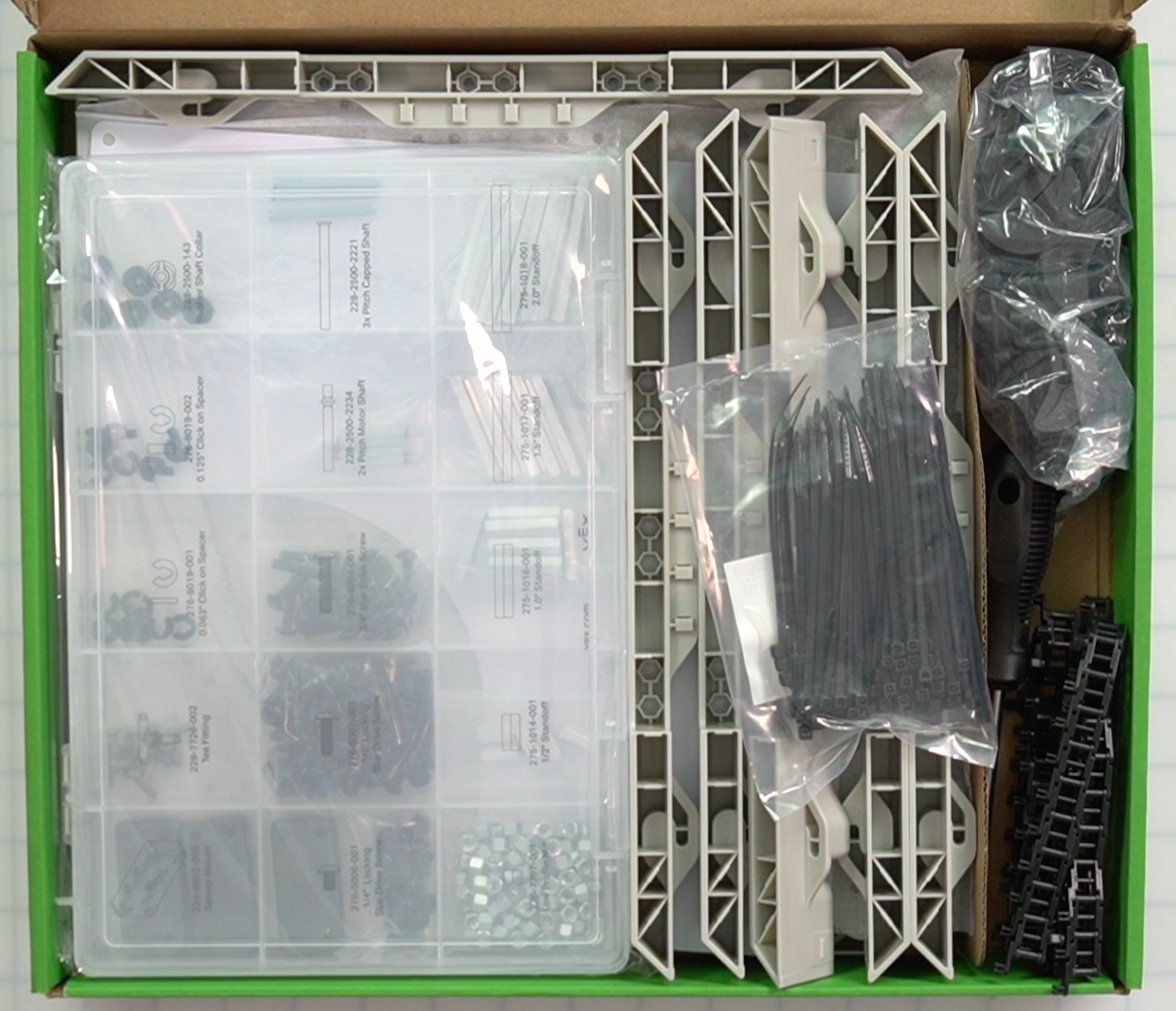

Kuvakaappaus 2024-06-07 klo 16.27.38 PM.png

Osa Kuva Määrä Tarkoitus Sijainti

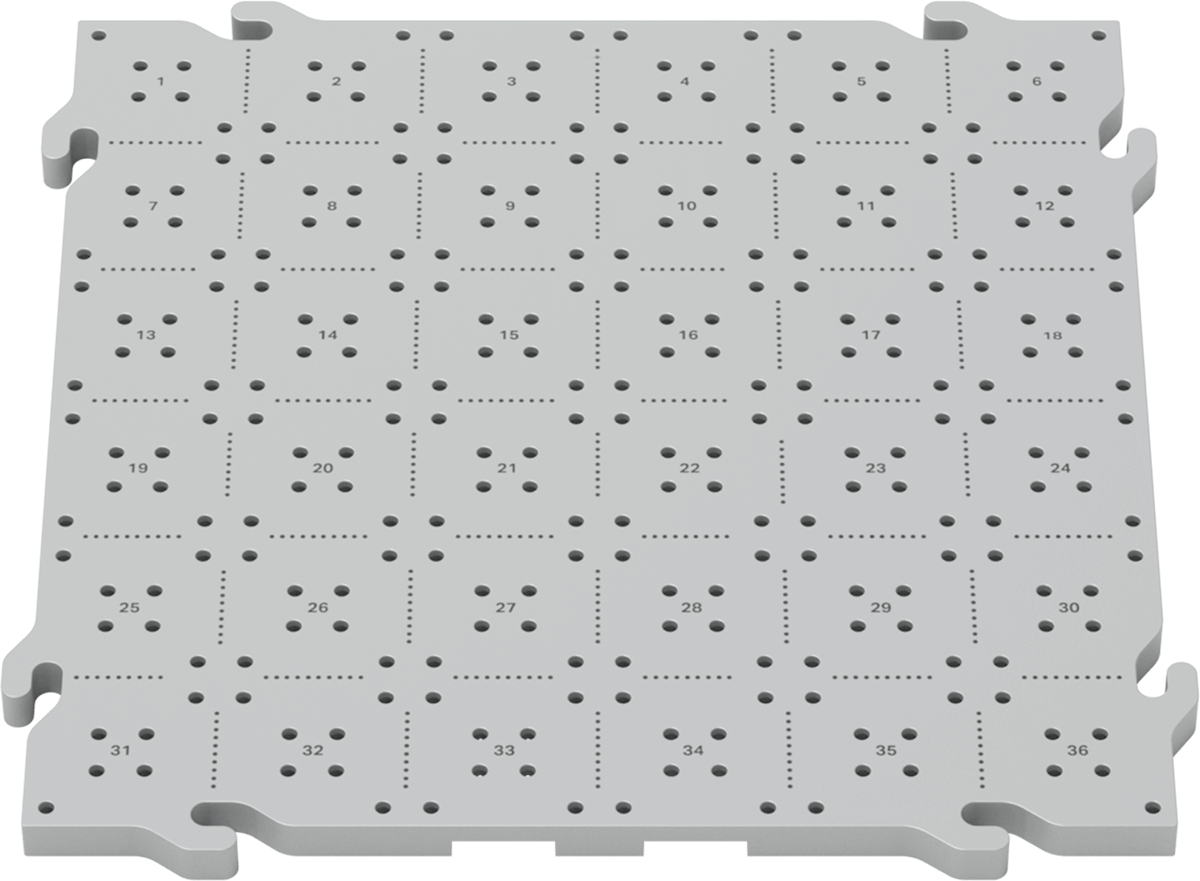

CTE laatta kuva 2 Käytetään kaikkien CTE Workcell Kitin rakennelmien pohjana.

sijainti kuva

CTE-laattakehys kuva 6 Käytetään CTE-laattojen ympärillä.

sijainti kuva

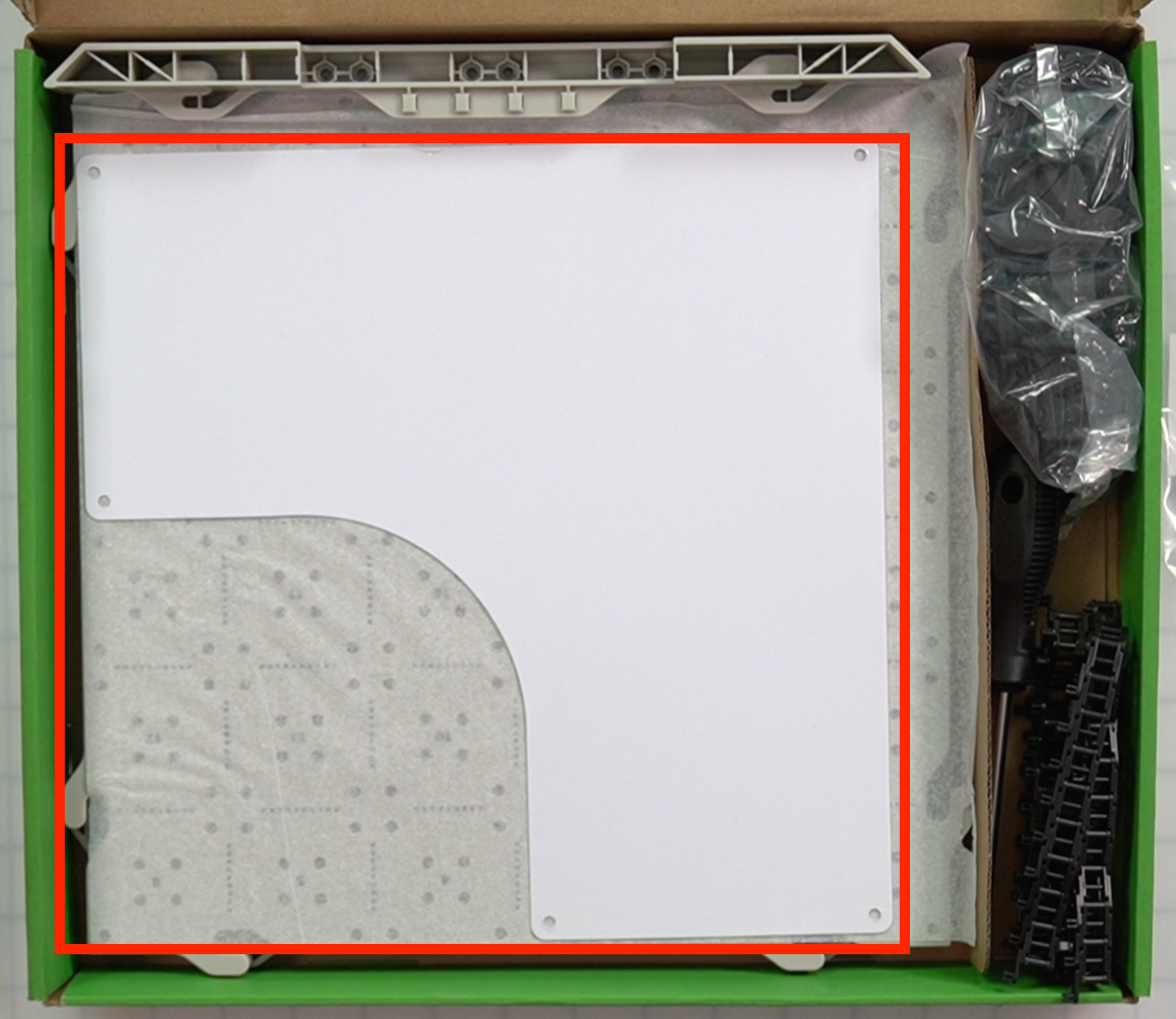

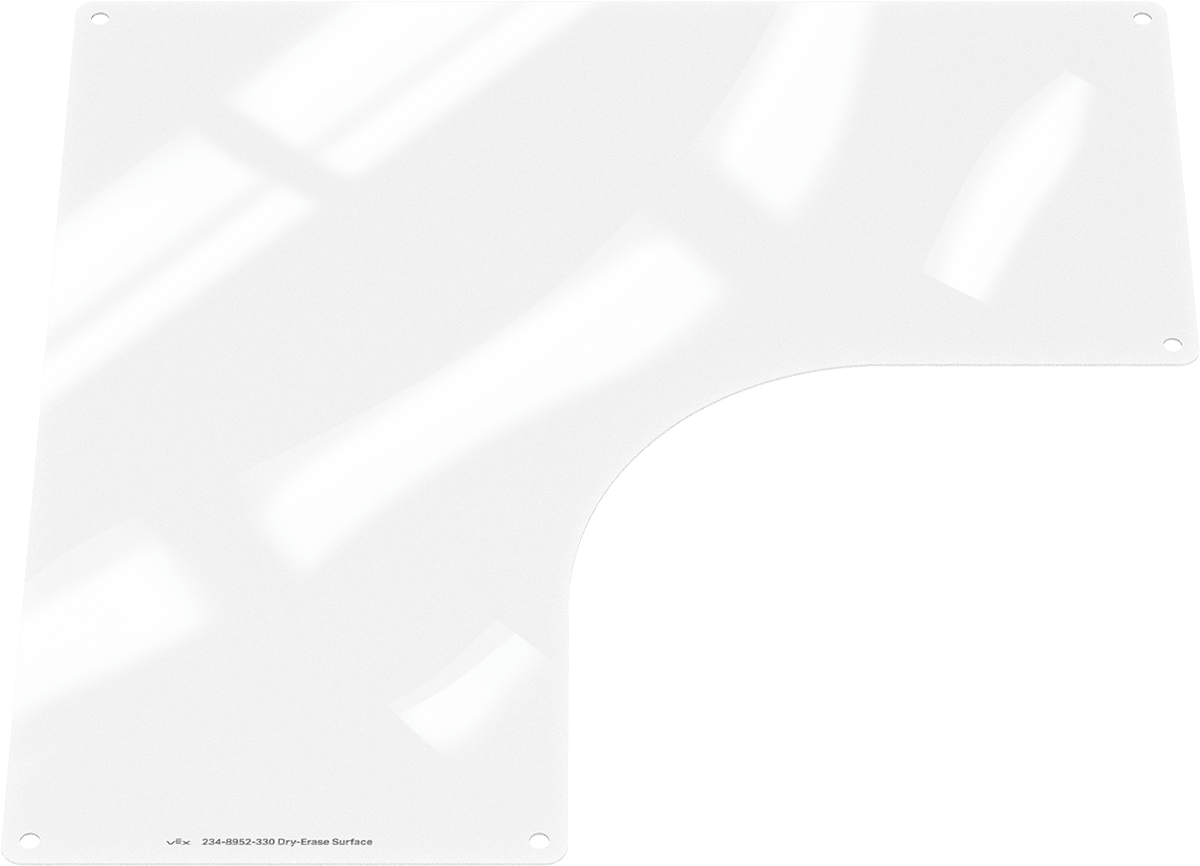

Valkotaulun pinta kuva 3 Kiinnitetty CTE-laattaan pintaksi, johon voit piirtää kuivapyyhkimismerkin avulla.

sijainti kuva

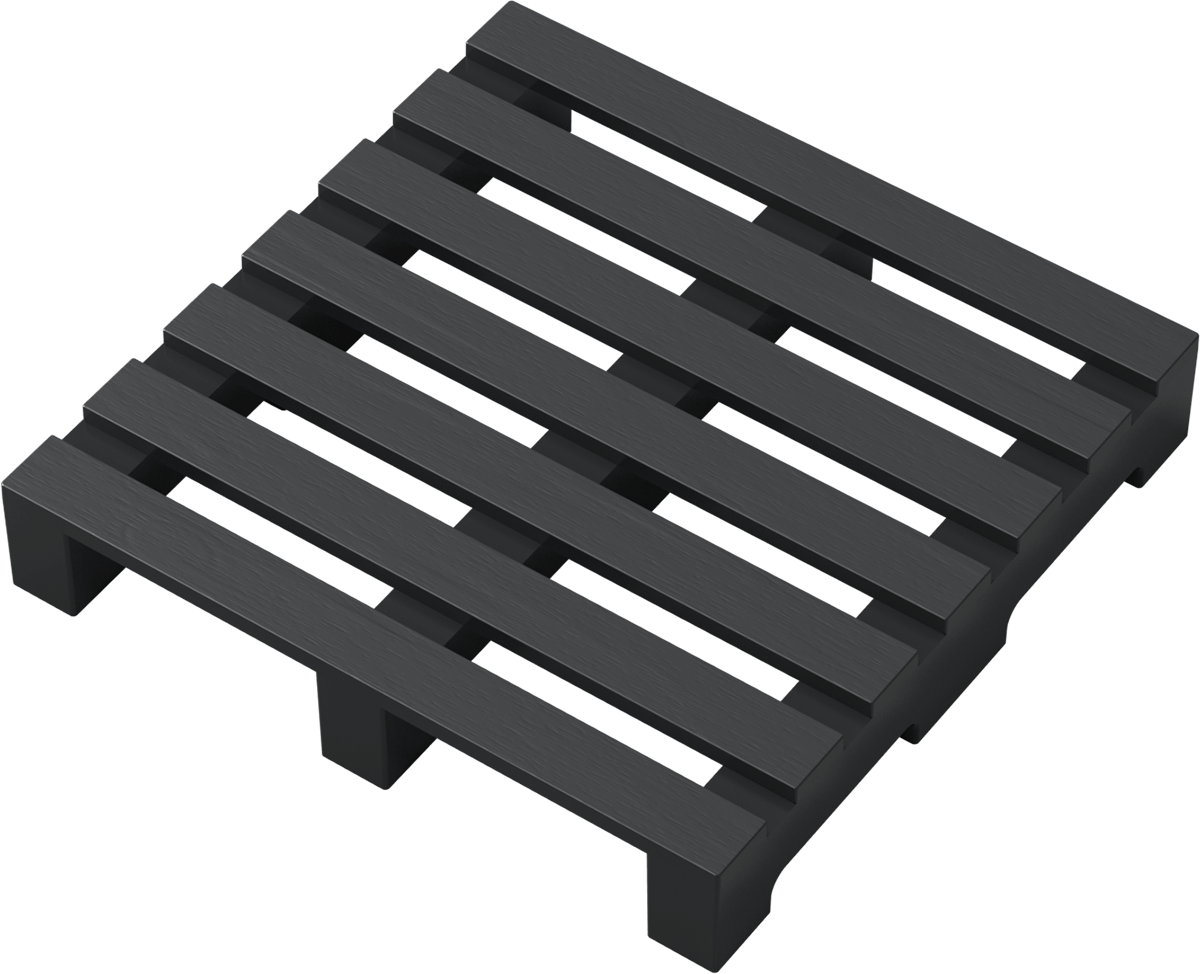

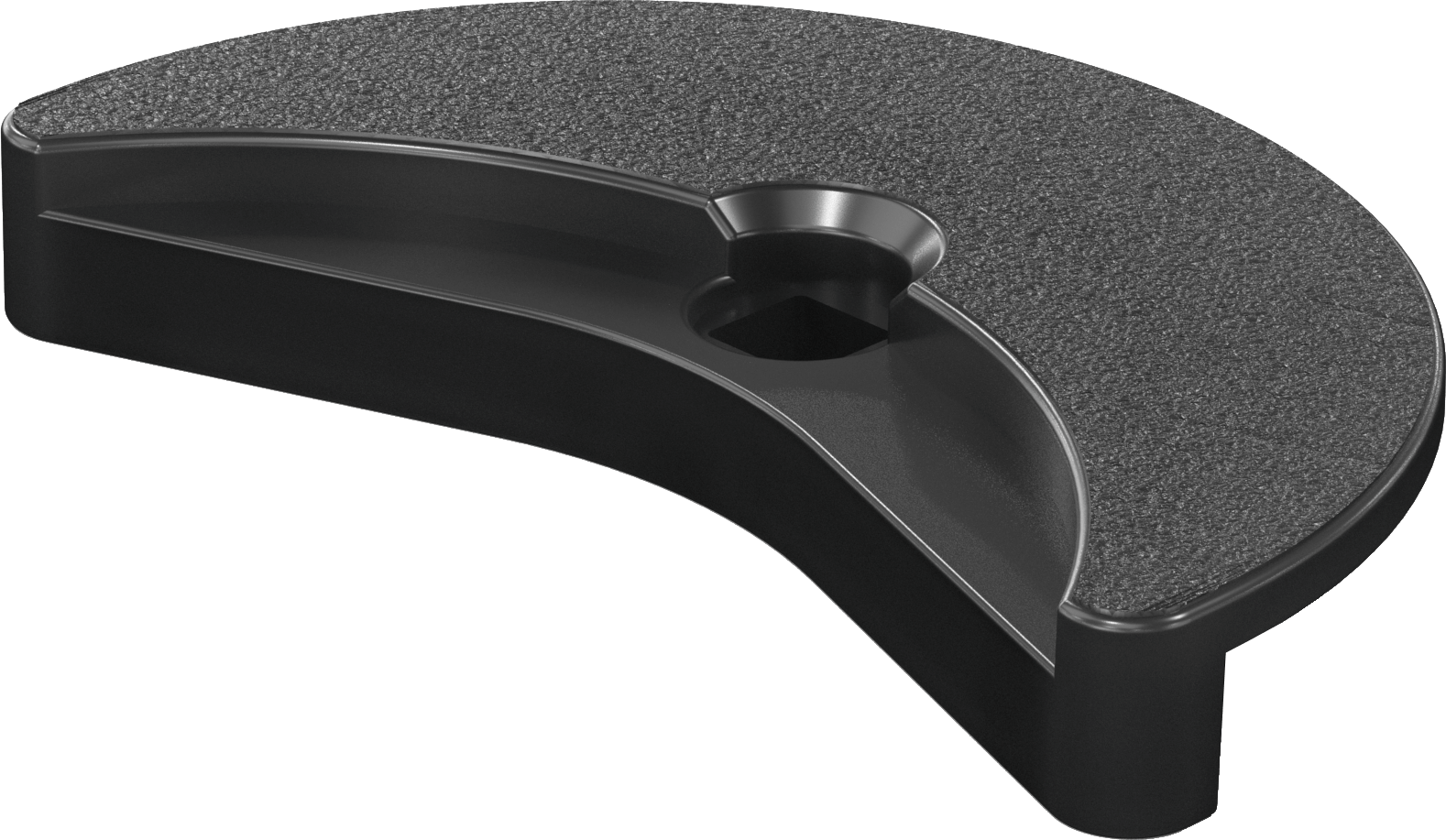

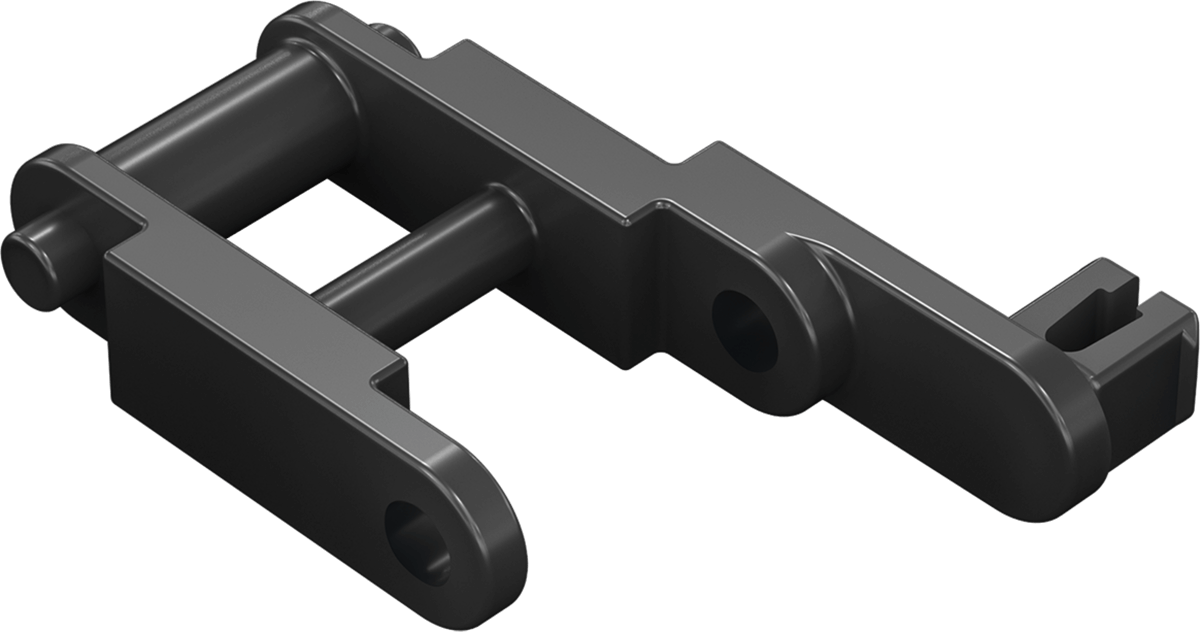

Serpentiinikuljetin – alusta kuva 80 Käytetään käärmekuljettimen yläosana. Kuljettimen alustapalat lepäävät 80-linkkiosan päällä.

sijainti kuva

Serpentine Conveyor – 80-linkkiosa kuva 1 80 linkin kokoonpano  Käytetään kiemurtelevan kuljettimen pohjana. Kuljettimen alustapalat lepäävät linkkien päällä.

sijainti kuva

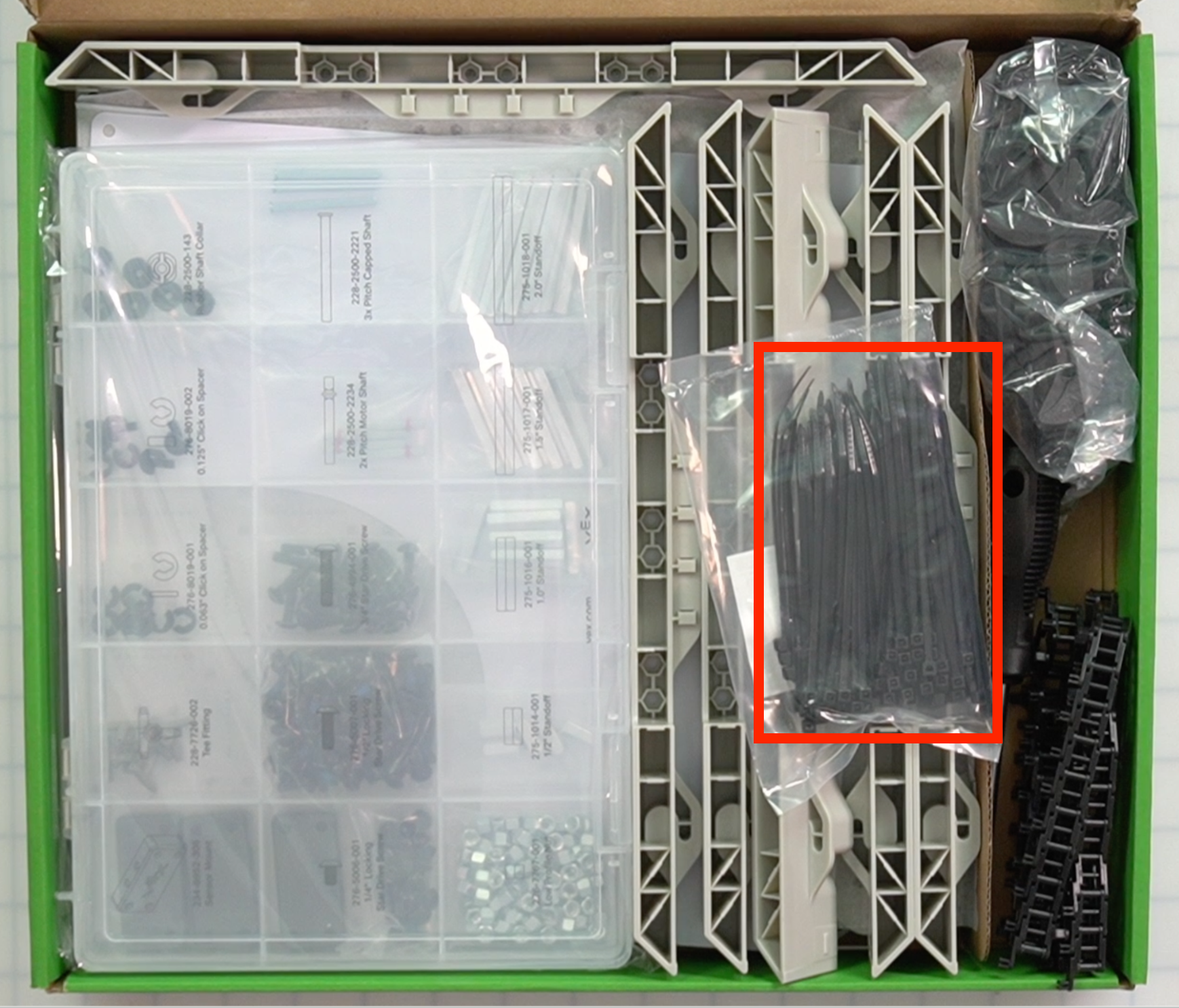

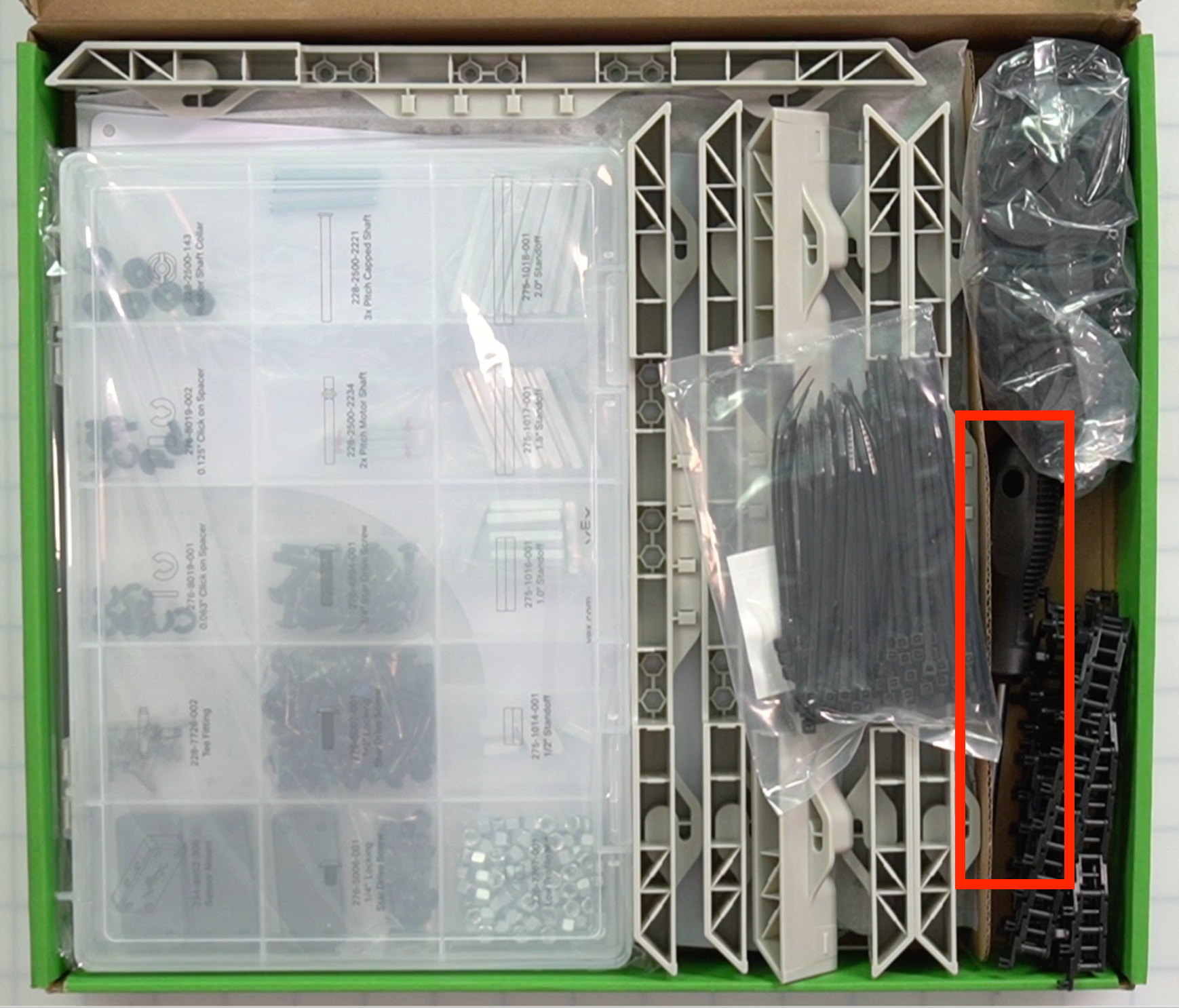

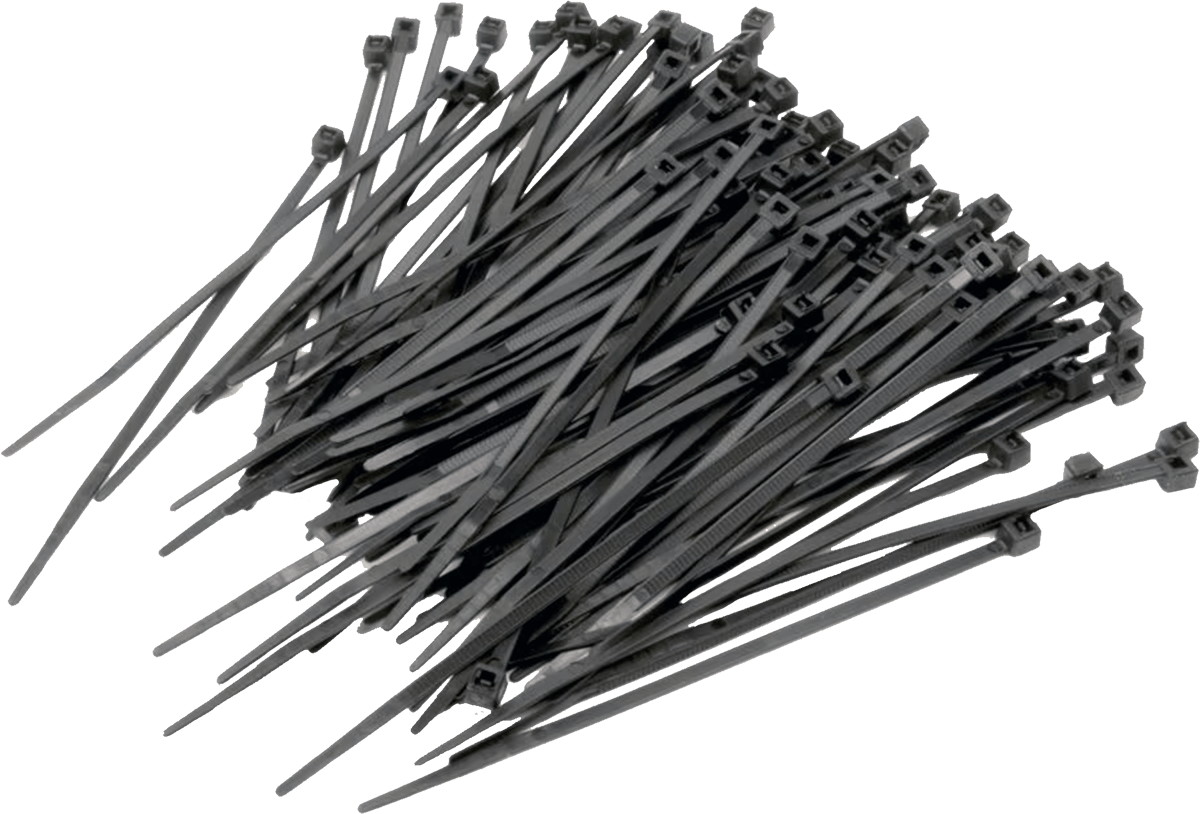

Vetoketjut - 4" kuva 100 Käytetään kaapelin hallintaan.

sijainti kuva

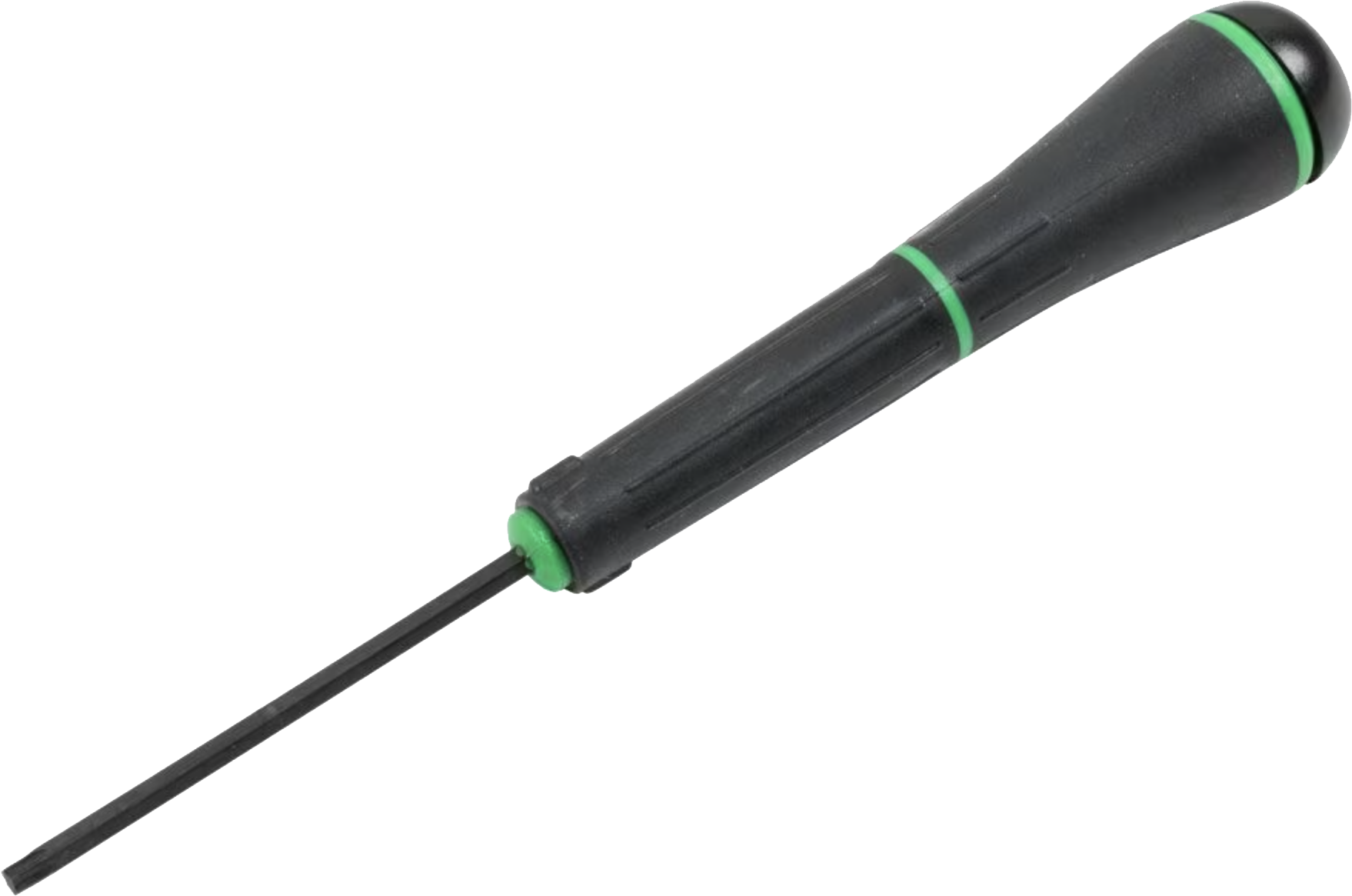

T-15 ruuvimeisseli kuva 1 Laitekotelon Star-Drive-ruuvien kanssa käytettävä työkalu.

sijainti kuva

Laitteistokotelo kuva 1 Käytetään alla lueteltujen laitteisto-osien pitämiseen.

sijainti kuva

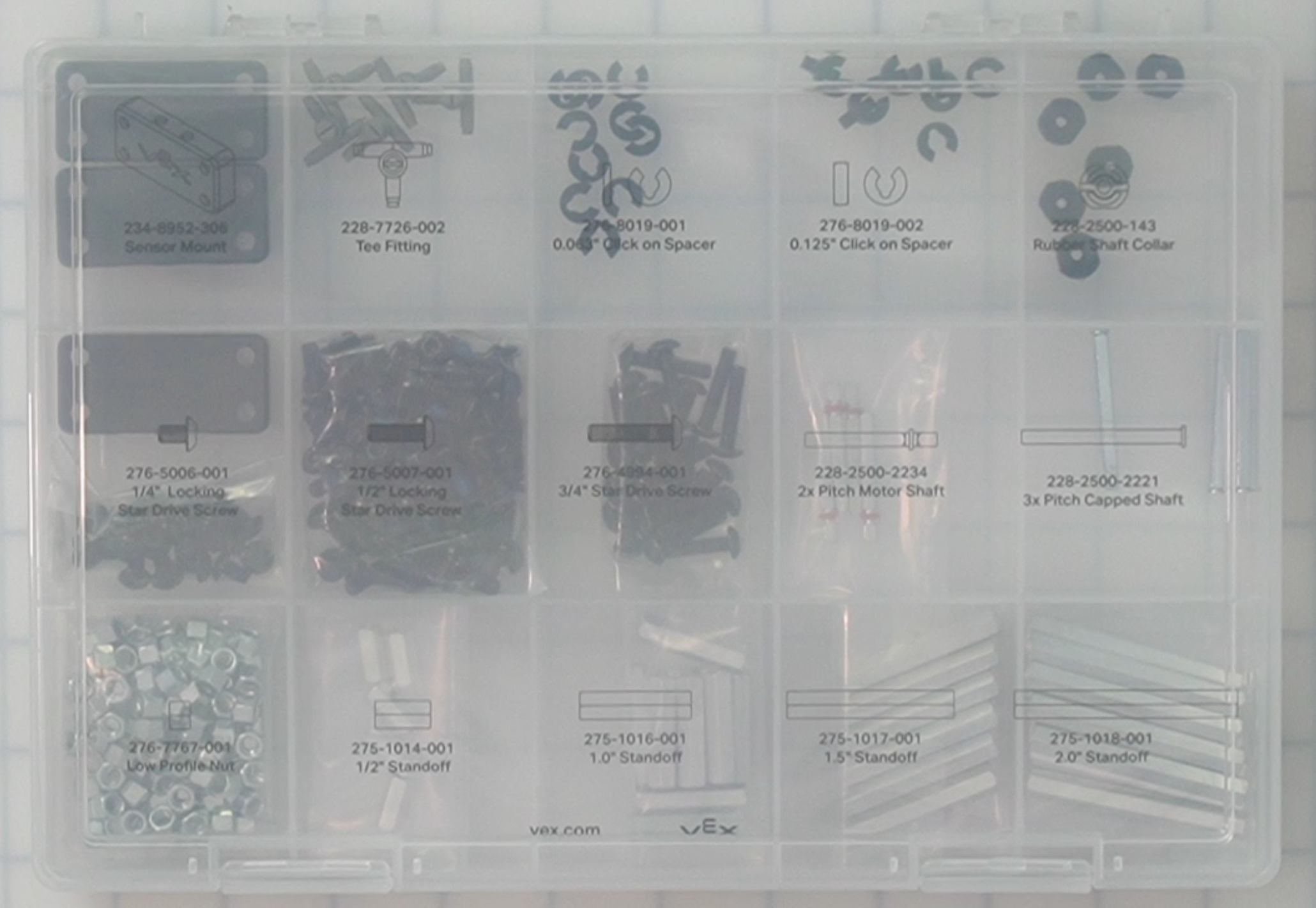

Laitteistokotelo

Kuvakaappaus 2024-06-07 klo 16.28.40 PM.png

Osa Kuva Määrä Tarkoitus Sijainti laitteistokotelossa

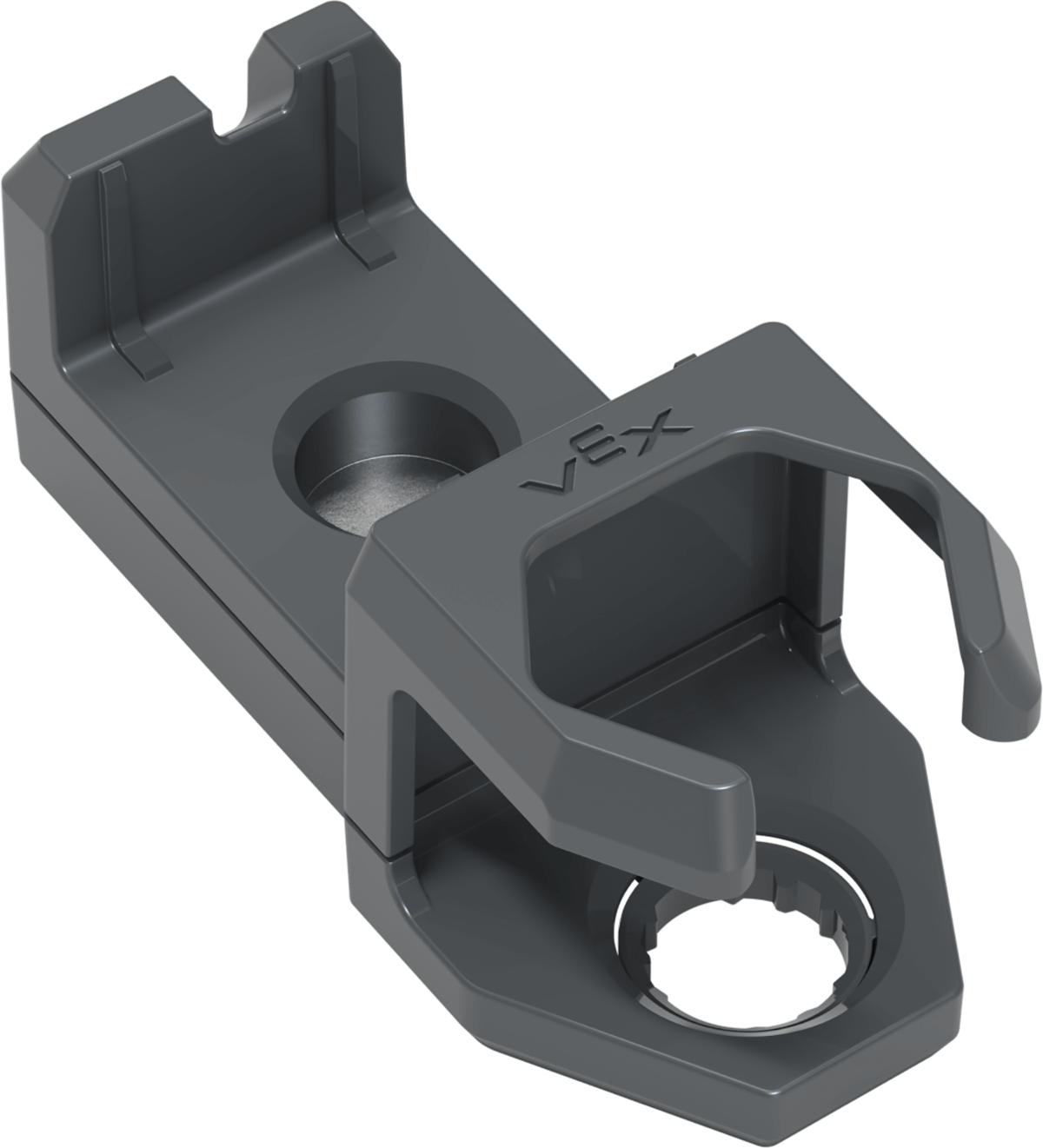

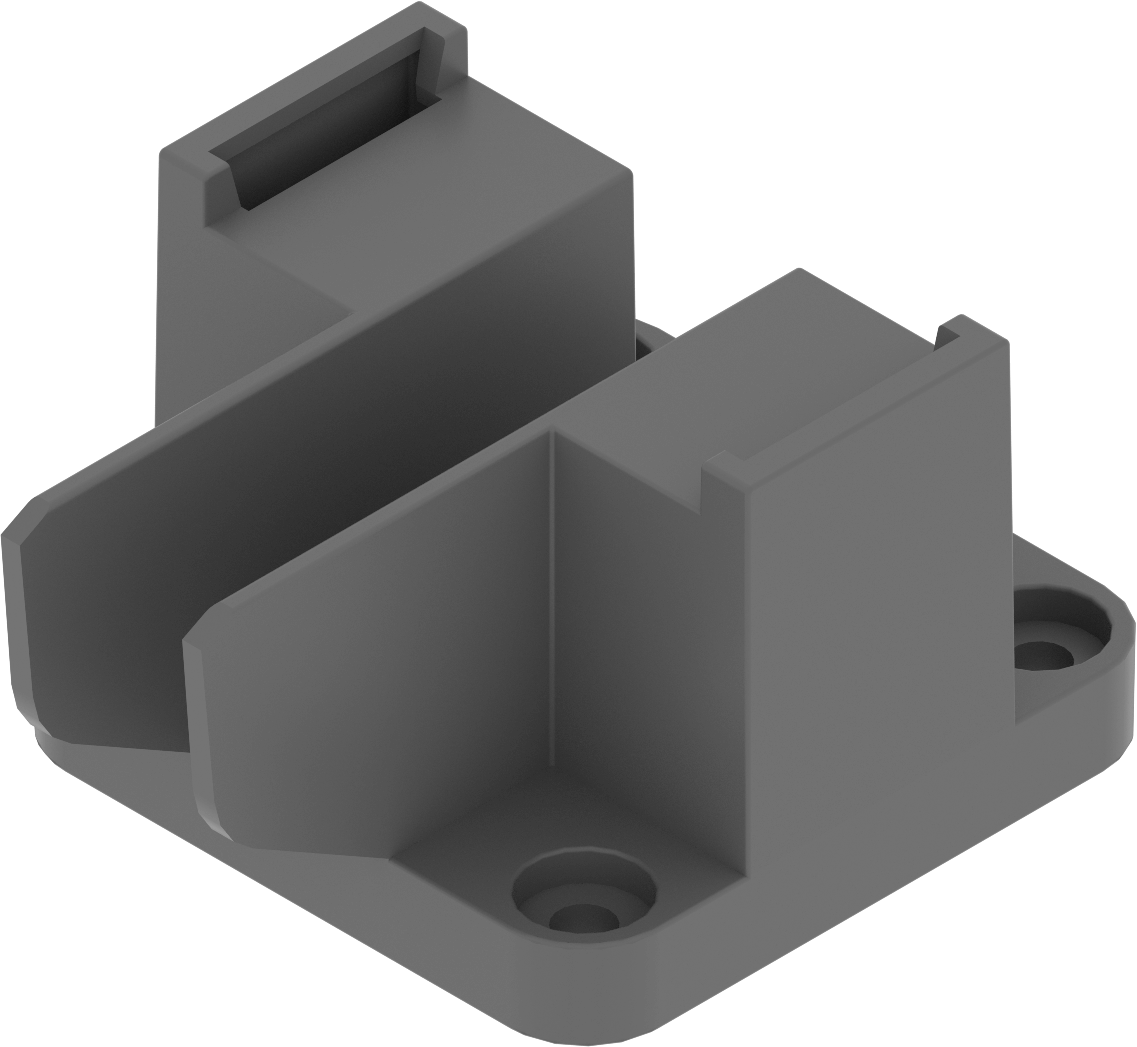

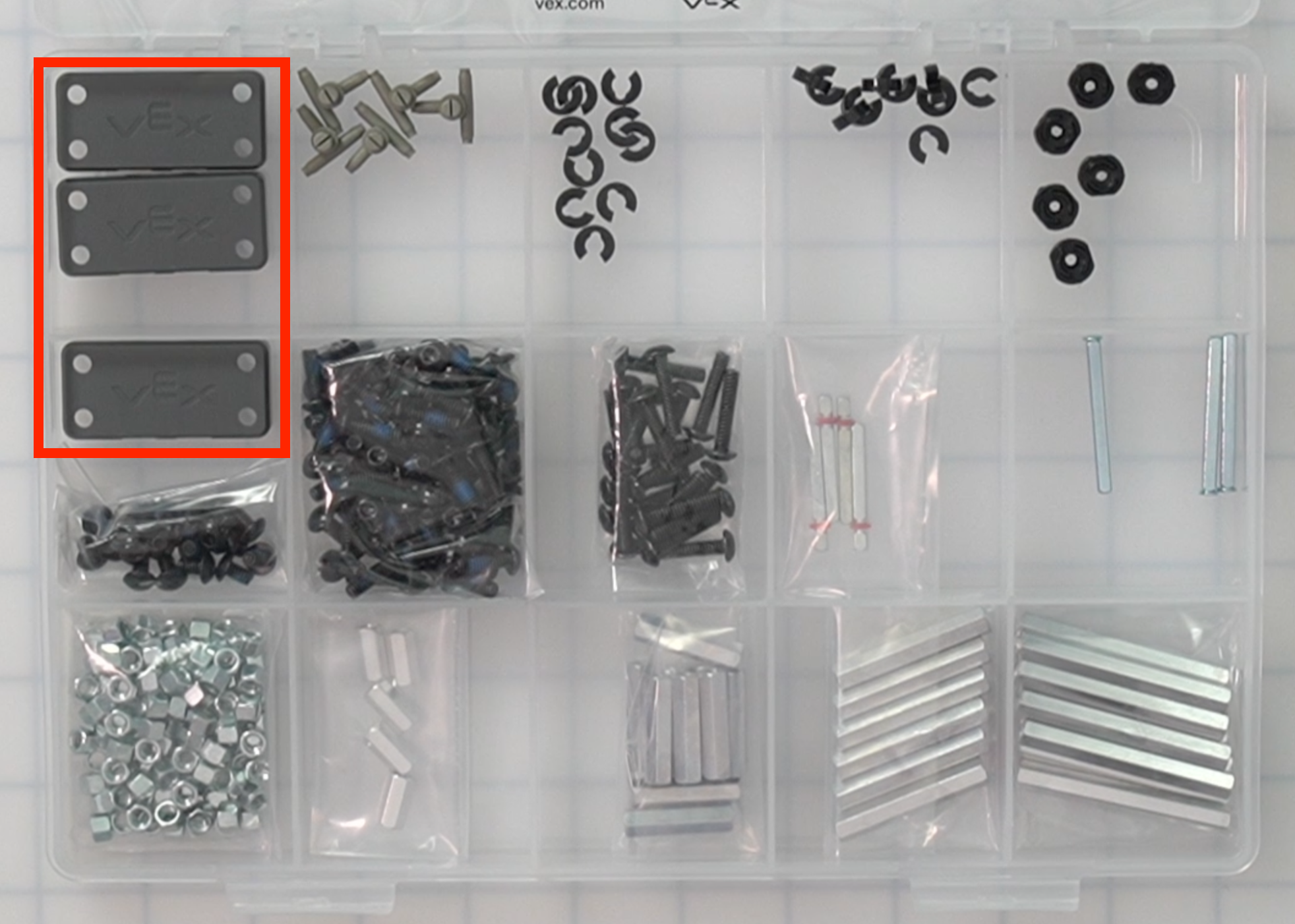

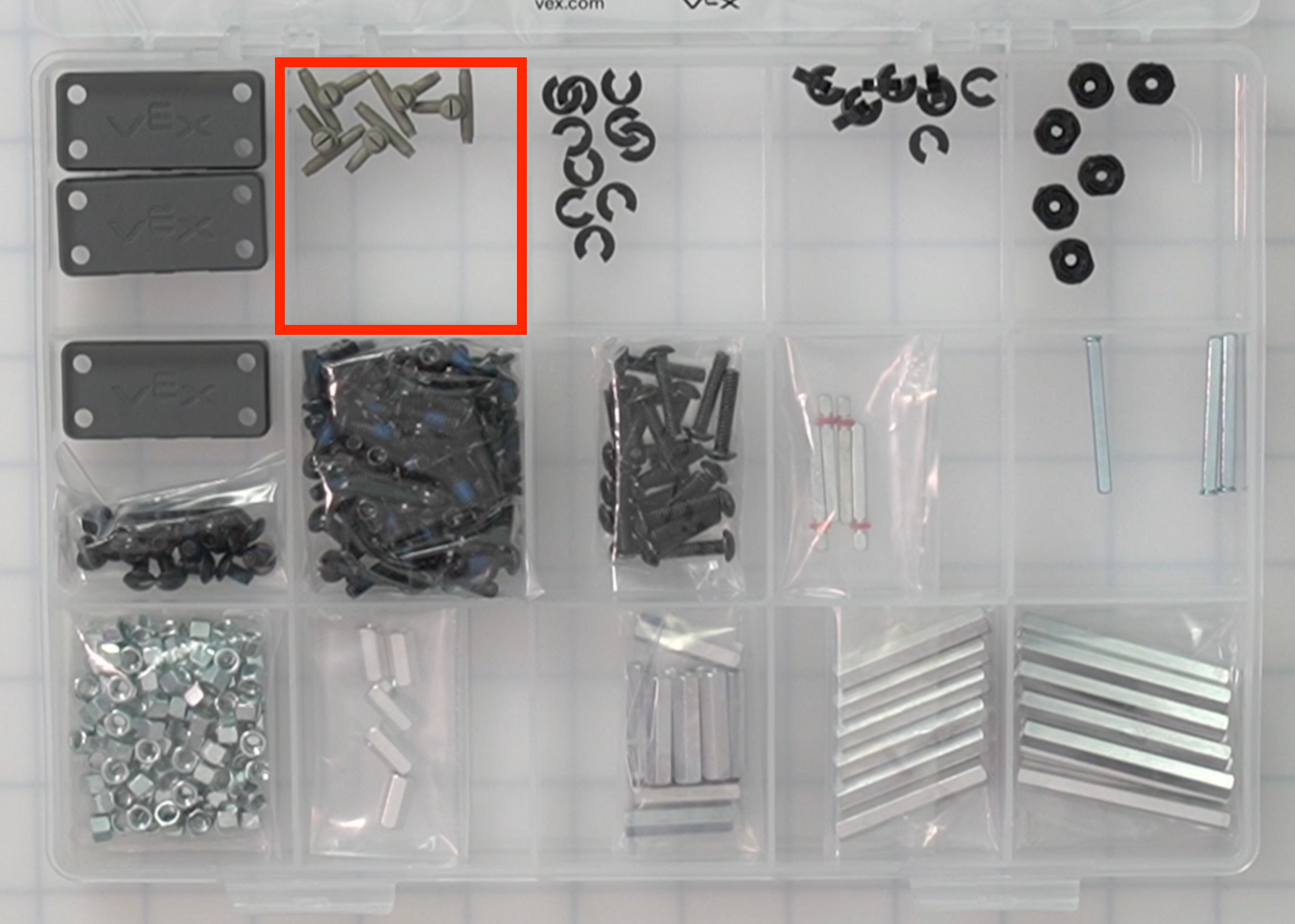

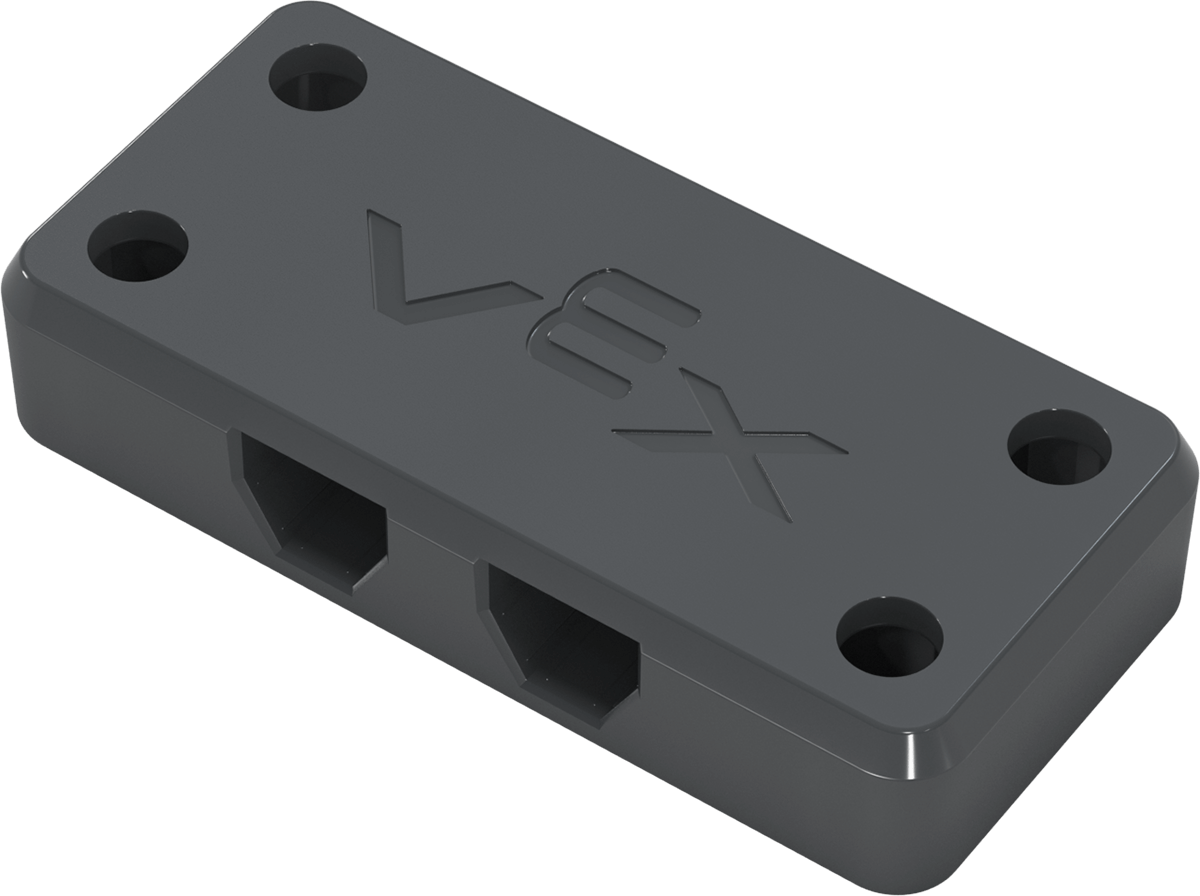

Anturin kiinnitys kuva 3 Antureiden asentamiseen CTE Workcell -rakenteisiin.

sijainti kuva

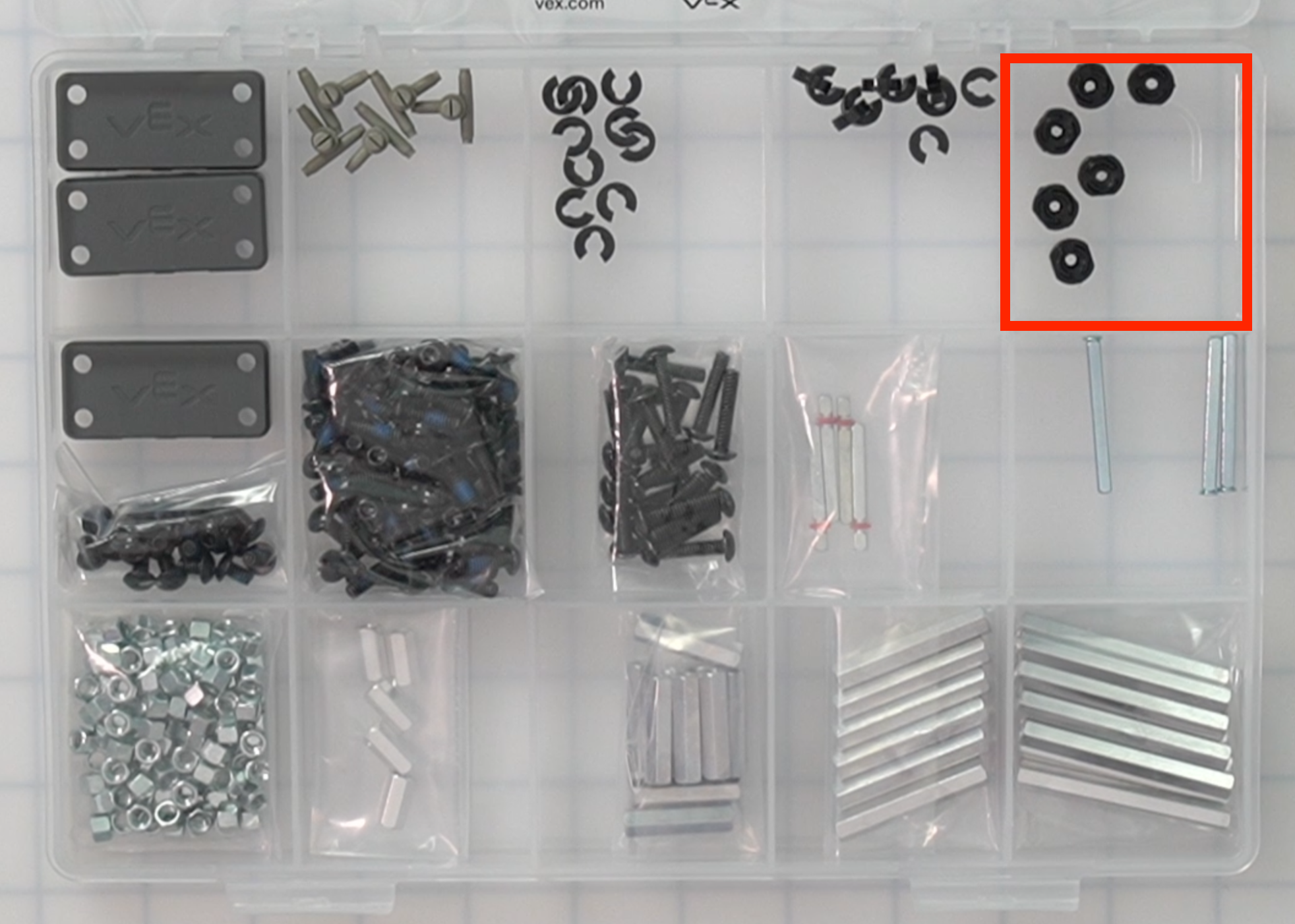

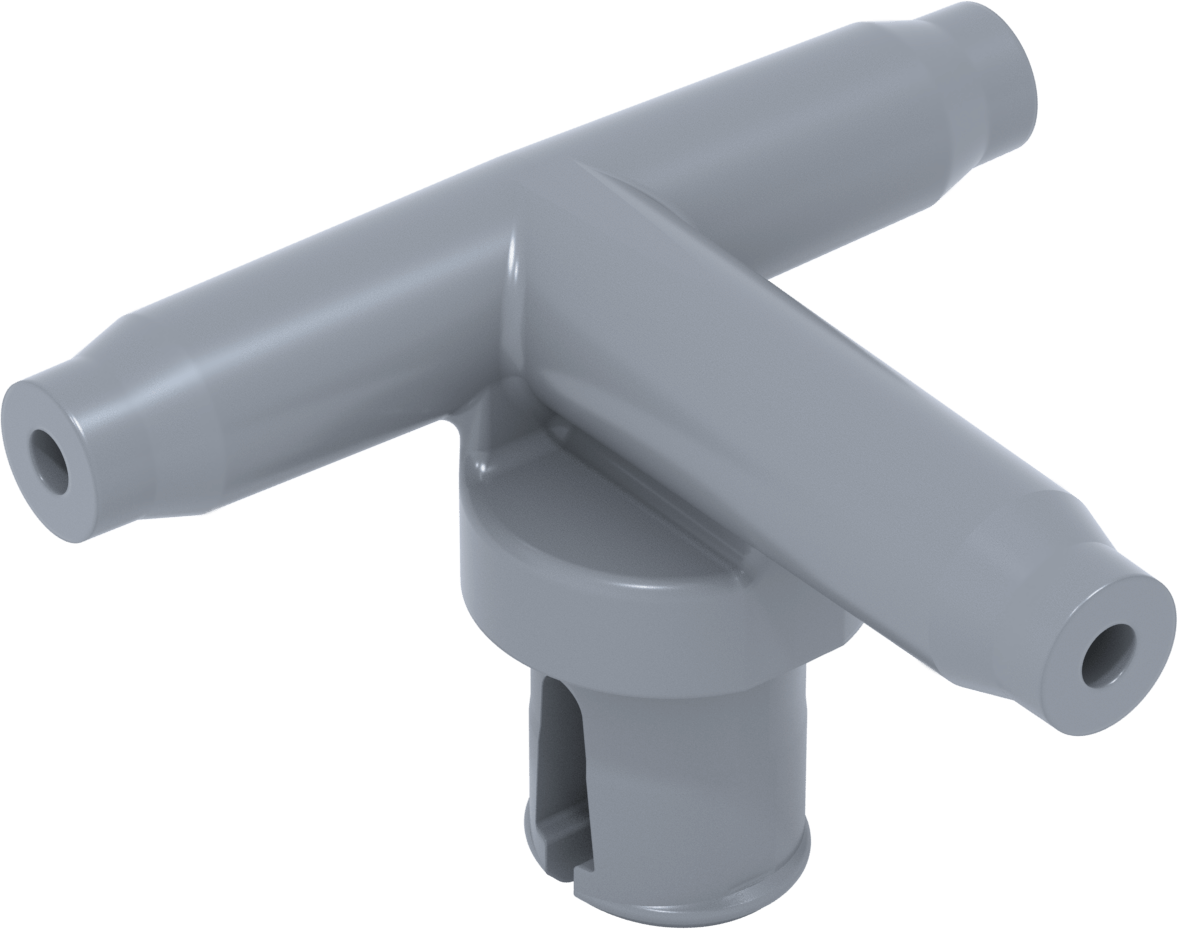

Tee sovitus kuva 5 Käytetään liitosten luomiseen pneumatiikalla.

sijainti kuva

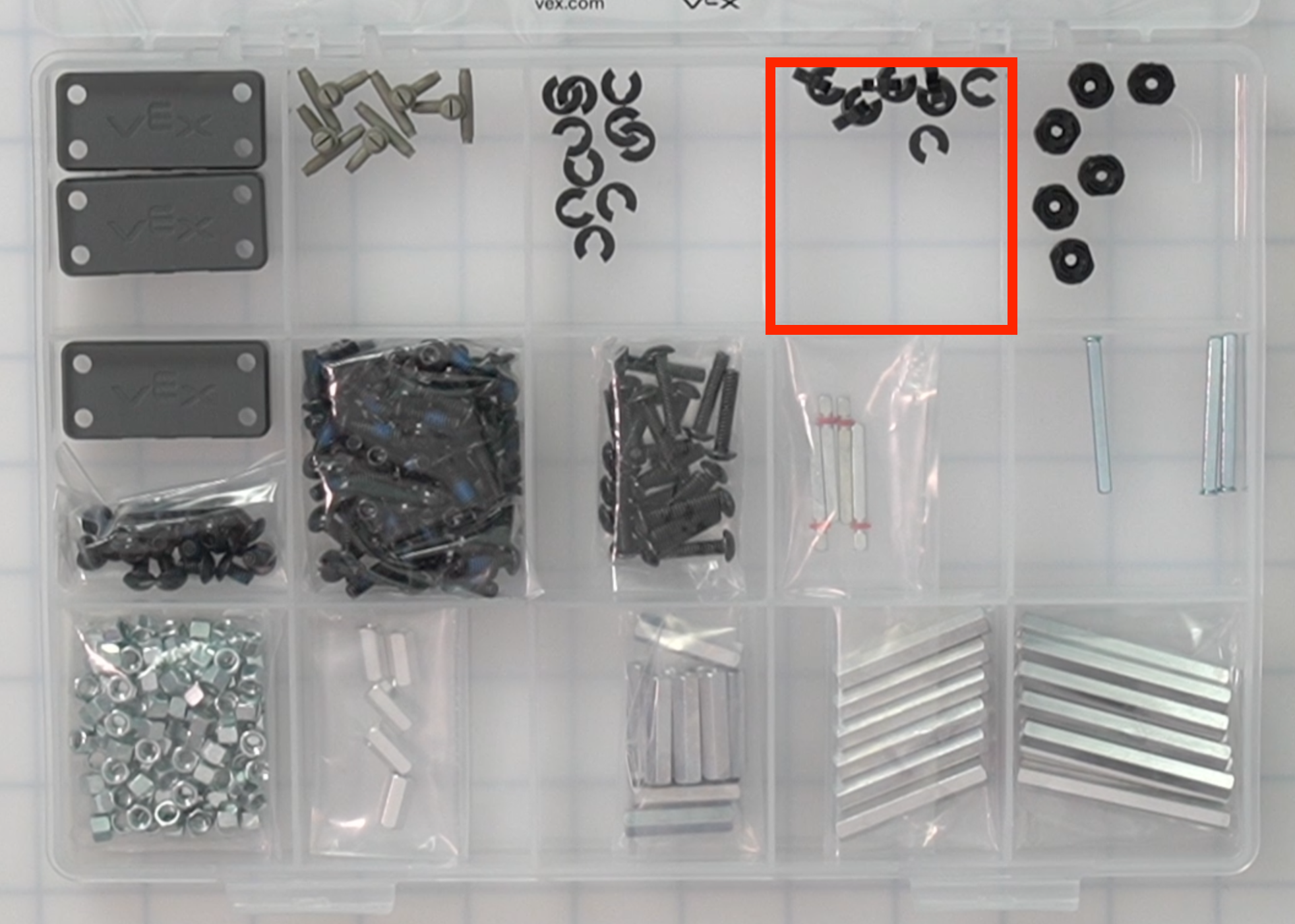

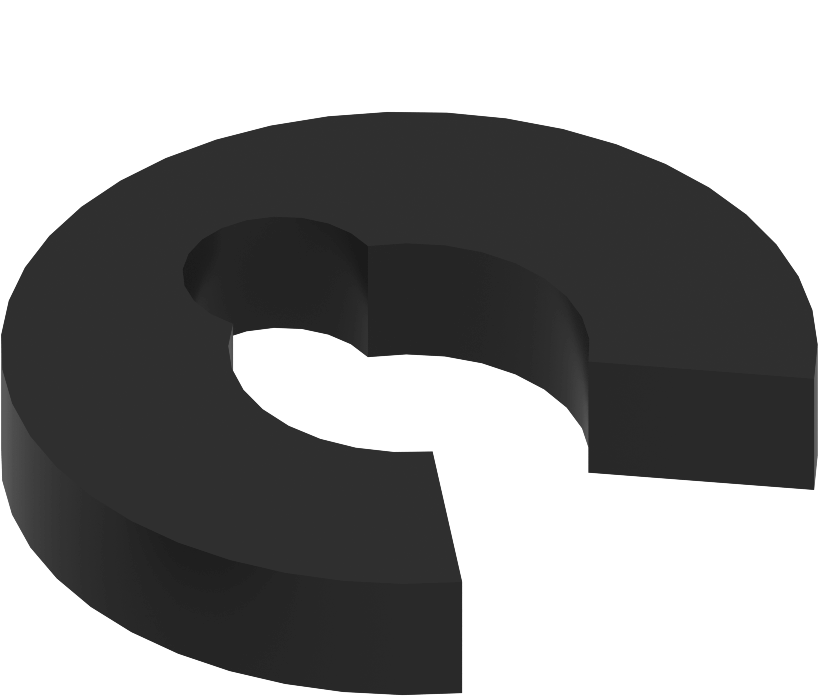

1/16" (0,063 tuumaa) napsautettava välilevy kuva 10 Käytetään kiinteän ja pyörivän komponentin välissä kitkan vähentämiseksi.

sijainti kuva

1/8" (0,125 tuumaa) napsautettava välilevy kuva 10 Käytetään kiinteän ja pyörivän komponentin välissä kitkan vähentämiseksi.

sijainti kuva

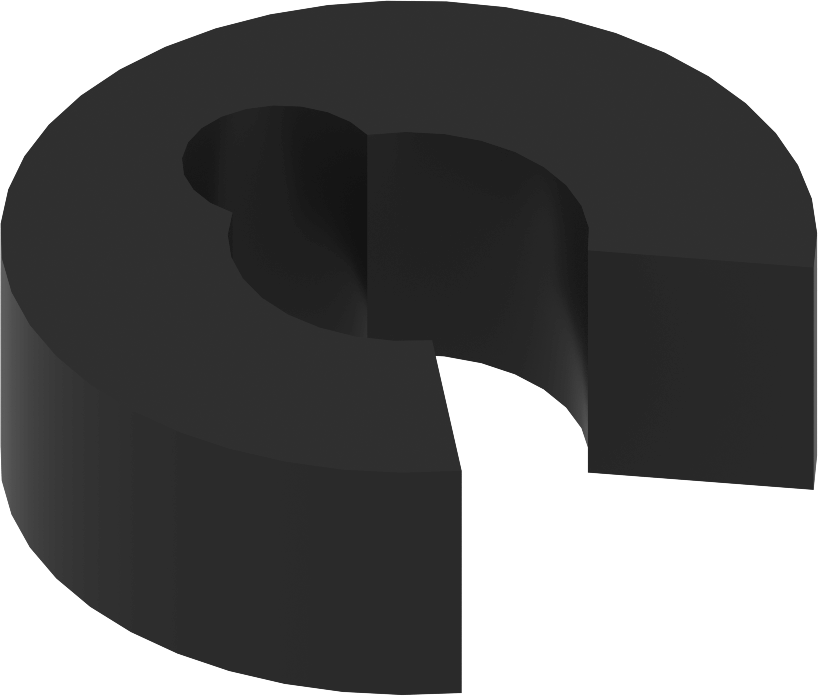

Akselin kuminen kaulus kuva 6 Pitää akselin paikallaan rakenteen sisällä, samalla kun akseli pääsee pyörimään vapaasti.

sijainti kuva

1/4" (0,25 tuumaa) lukittava tähtikäyttöruuvi kuva 20 Käytetään matalaprofiilisen mutterin tai irrotuksen kanssa CTE Workcell Kitin kappaleiden kiinnittämiseen.

sijainti kuva

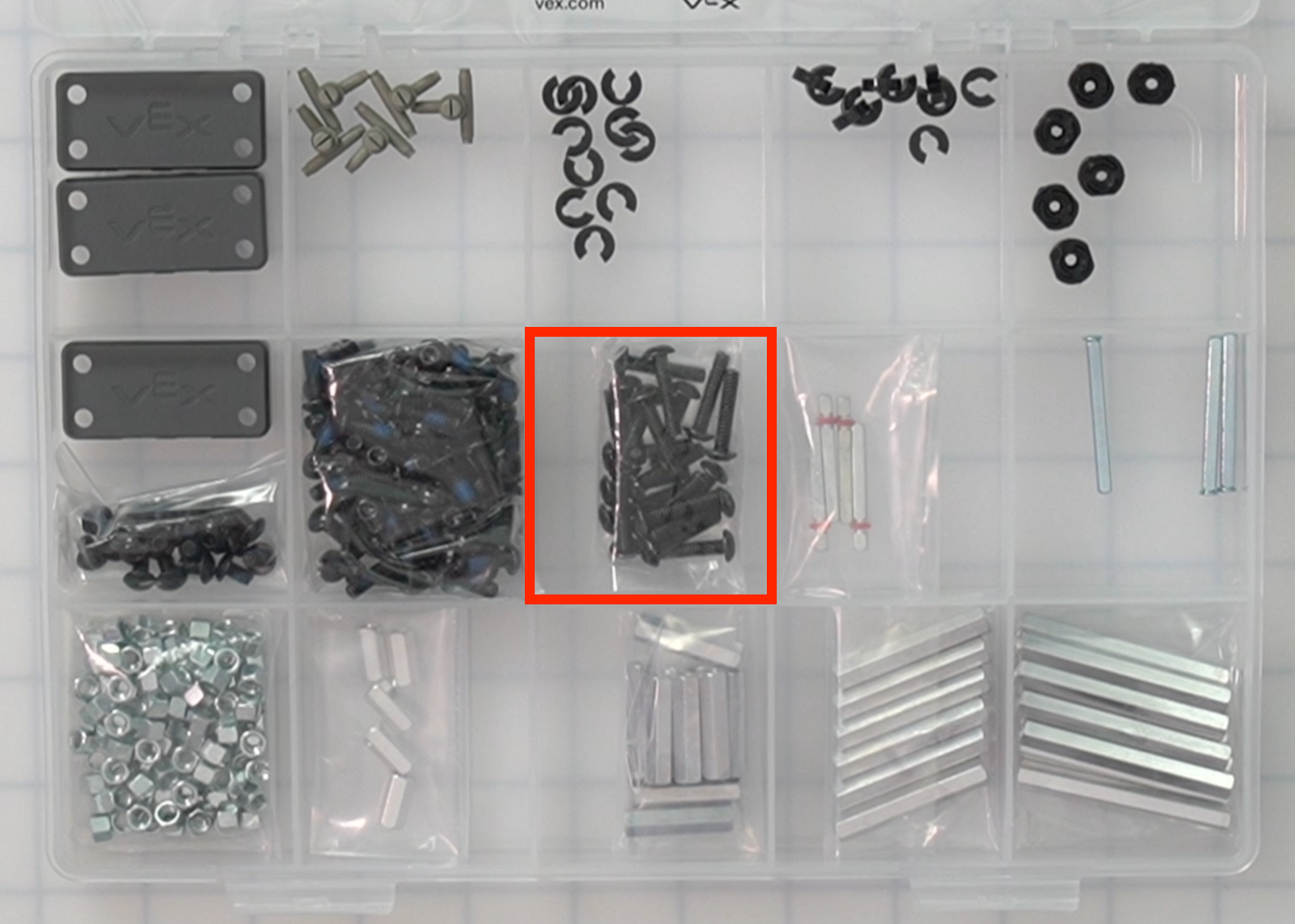

1/2" (0,5 tuuman) lukittava tähtikäyttöruuvi kuva 80 Käytetään matalaprofiilisen mutterin tai irrotuksen kanssa CTE Workcell Kit -sarjan kappaleiden kiinnittämiseen.

sijainti kuva

3/4" (0,75 tuumaa) tähtikäyttöruuvi kuva 20 Käytetään matalaprofiilisen mutterin tai irrotuksen kanssa CTE Workcell Kit -sarjan kappaleiden kiinnittämiseen.

sijainti kuva

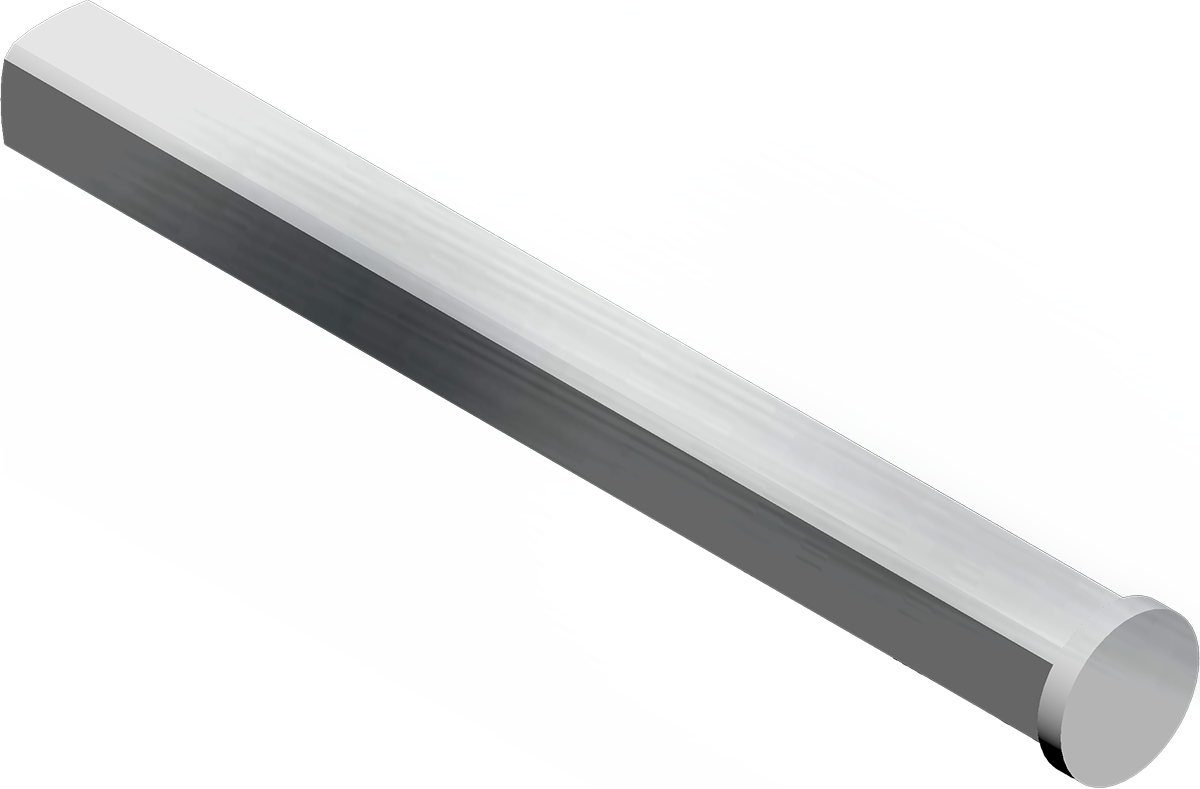

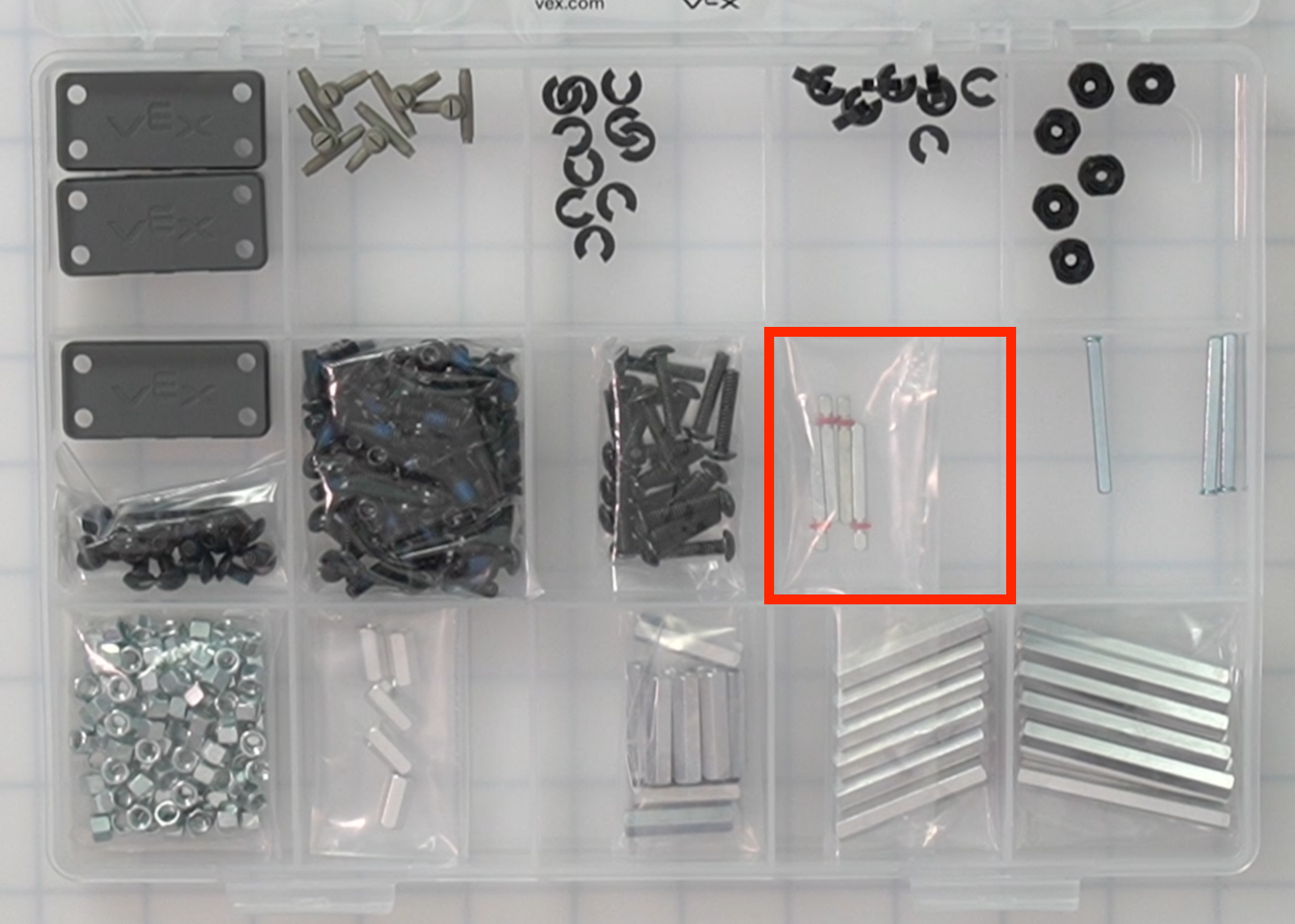

2x Pitch-moottorin akseli

kuva 4 Yhdistetään moottoriin ja mahdollistaa rakennuselementtien pyörimisen tai pyörimisen.

sijainti kuva

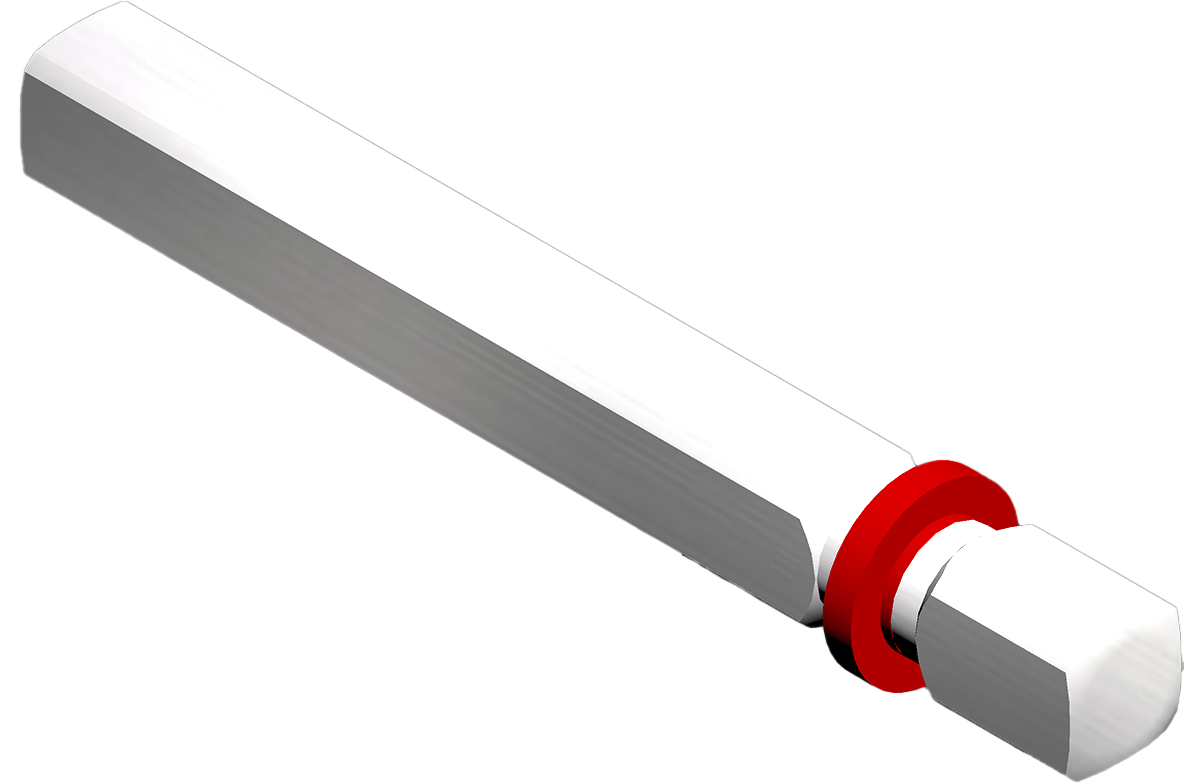

3x nostokorjattu akseli kuva 3 Yhdistetään moottoriin ja mahdollistaa rakennuselementtien pyörimisen tai pyörimisen.

sijainti kuva

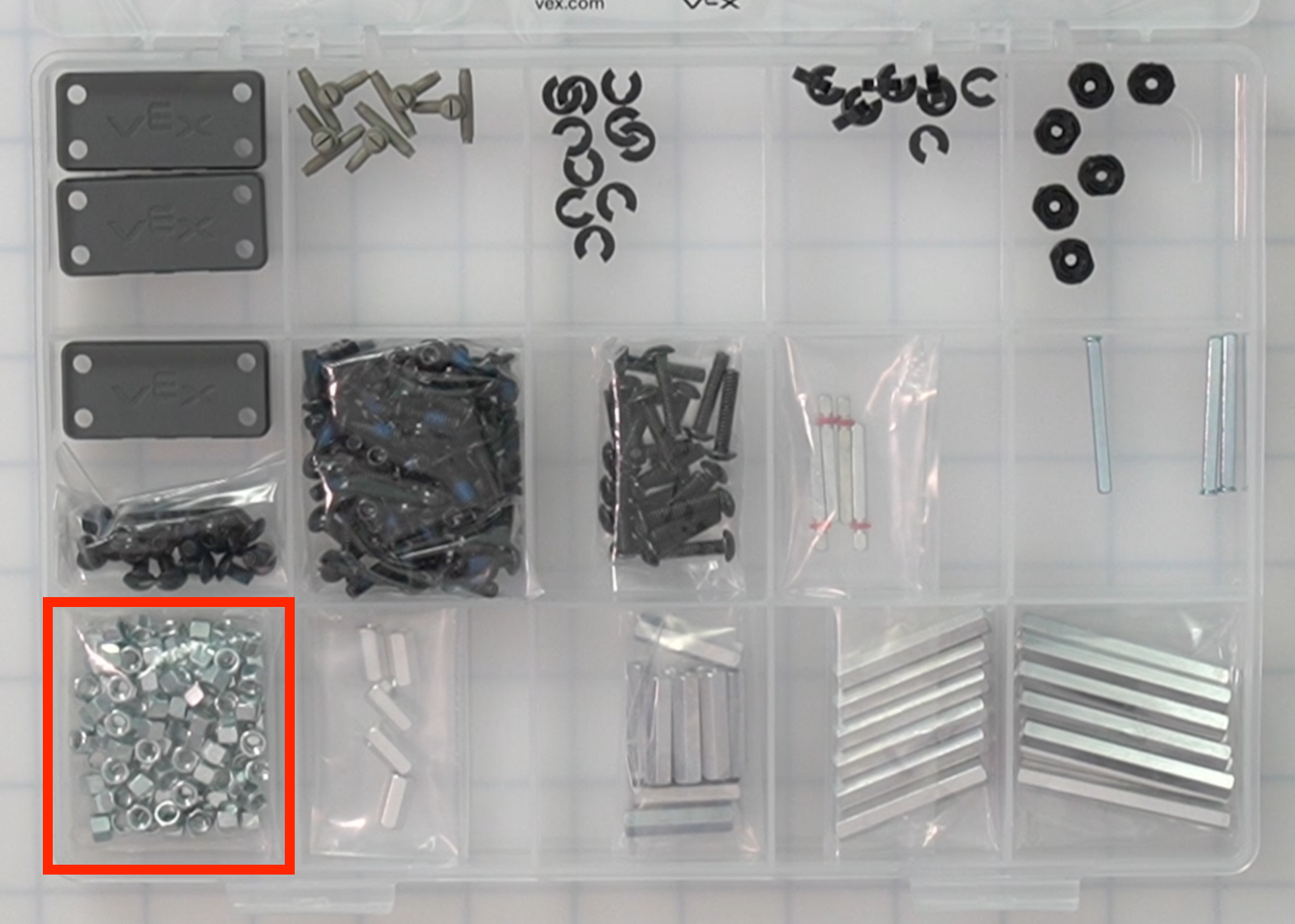

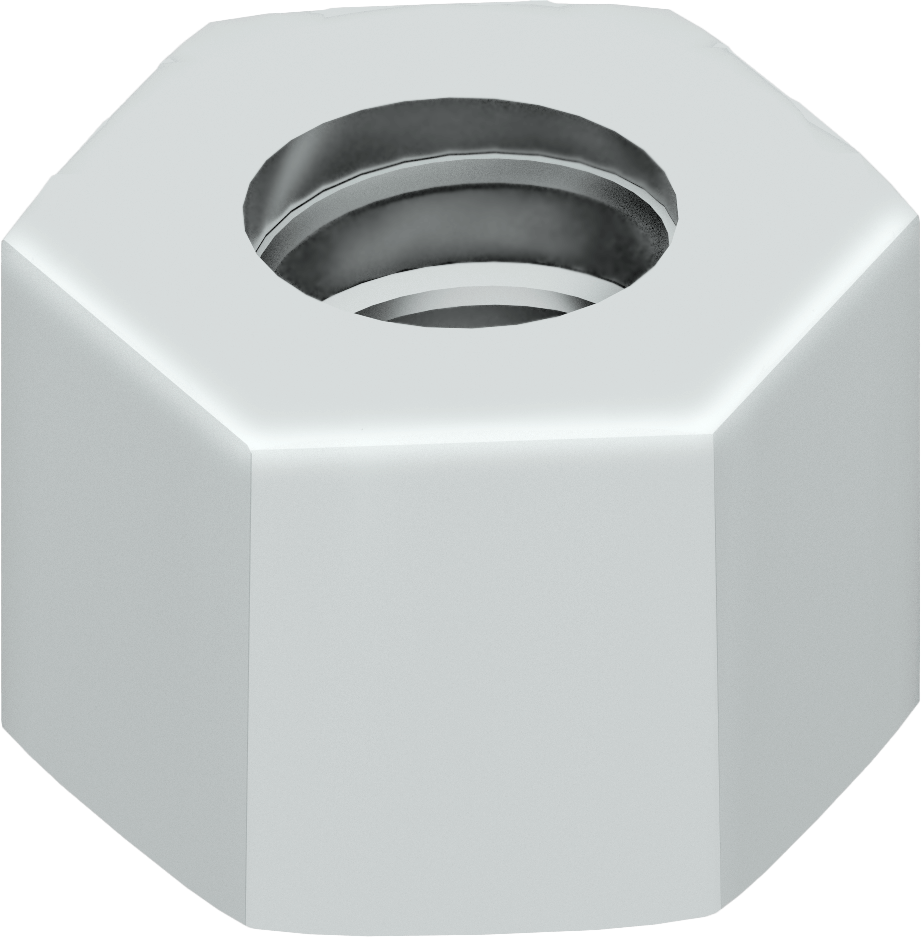

Matalaprofiilinen mutteri kuva 100 Käytetään ruuvilla kiinnittämään kappaleet CTE Workcell Kit -sarjaan.

sijainti kuva

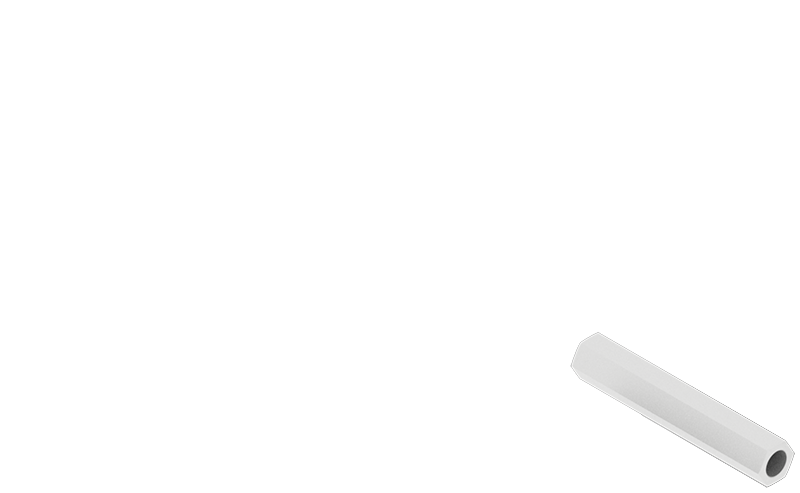

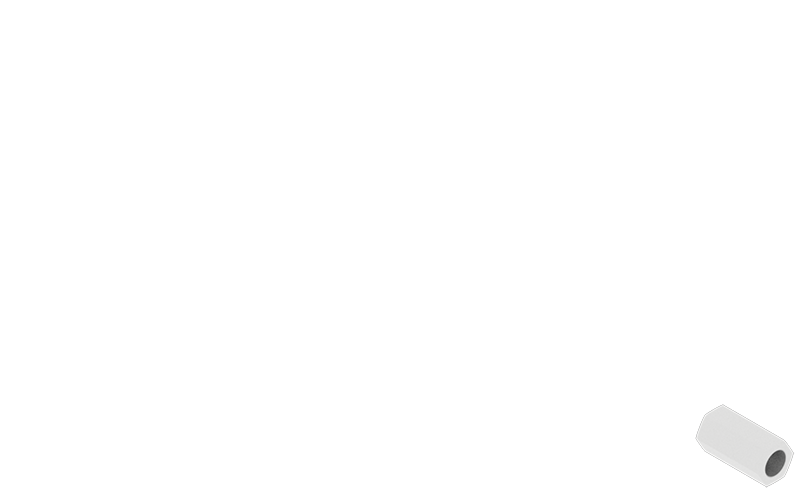

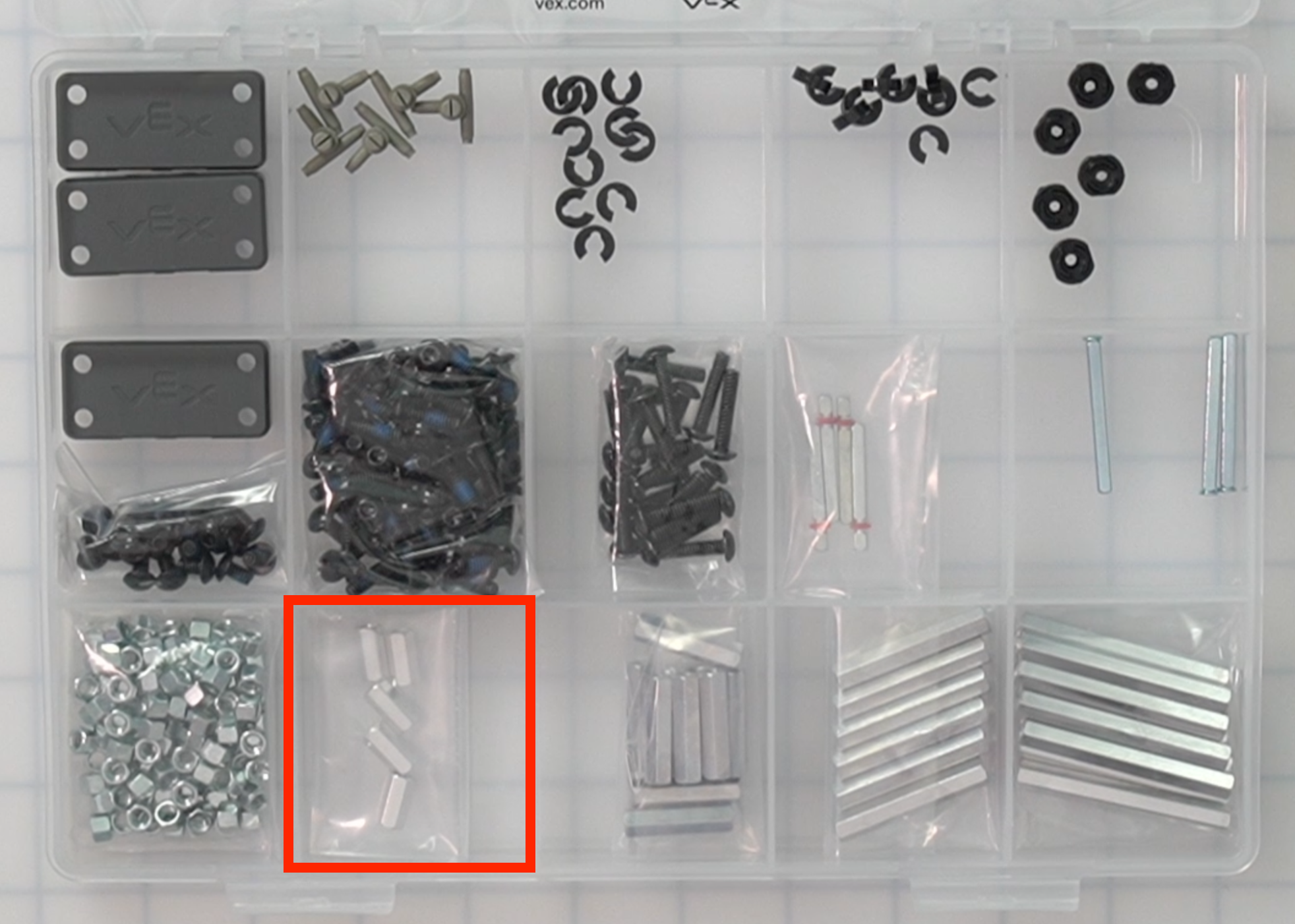

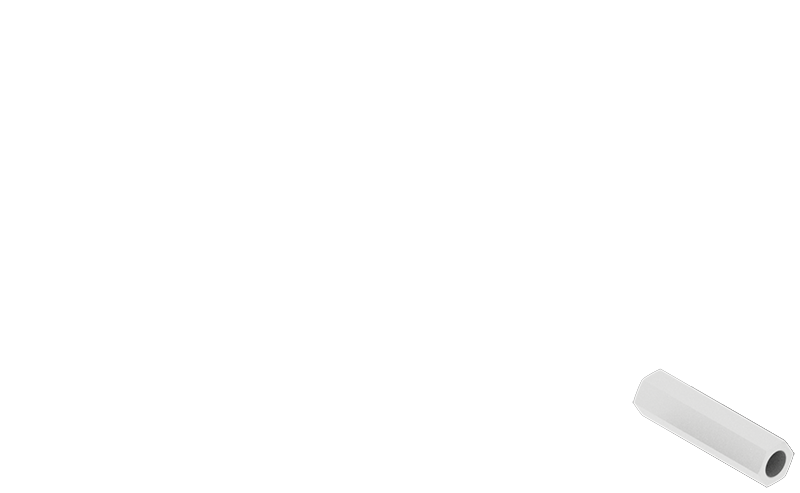

1/2" (0,5 tuumaa) erottuva kuva 5 Käytetään kahden osan erottamiseen rakenteessa samalla kun luodaan jäykkä liitos.

sijainti kuva

1" (1,0 tuumaa) erottuva kuva 10 Käytetään kahden osan erottamiseen rakenteessa samalla kun luodaan jäykkä liitos.

sijainti kuva

1 1/2" (1,5 tuumaa) erottuva kuva 6 Käytetään kahden osan erottamiseen rakenteessa samalla kun luodaan jäykkä liitos.

sijainti kuva

2" (2,0 tuumaa) erottuva kuva 10 Käytetään kahden osan erottamiseen rakenteessa samalla kun luodaan jäykkä liitos.

sijainti kuva

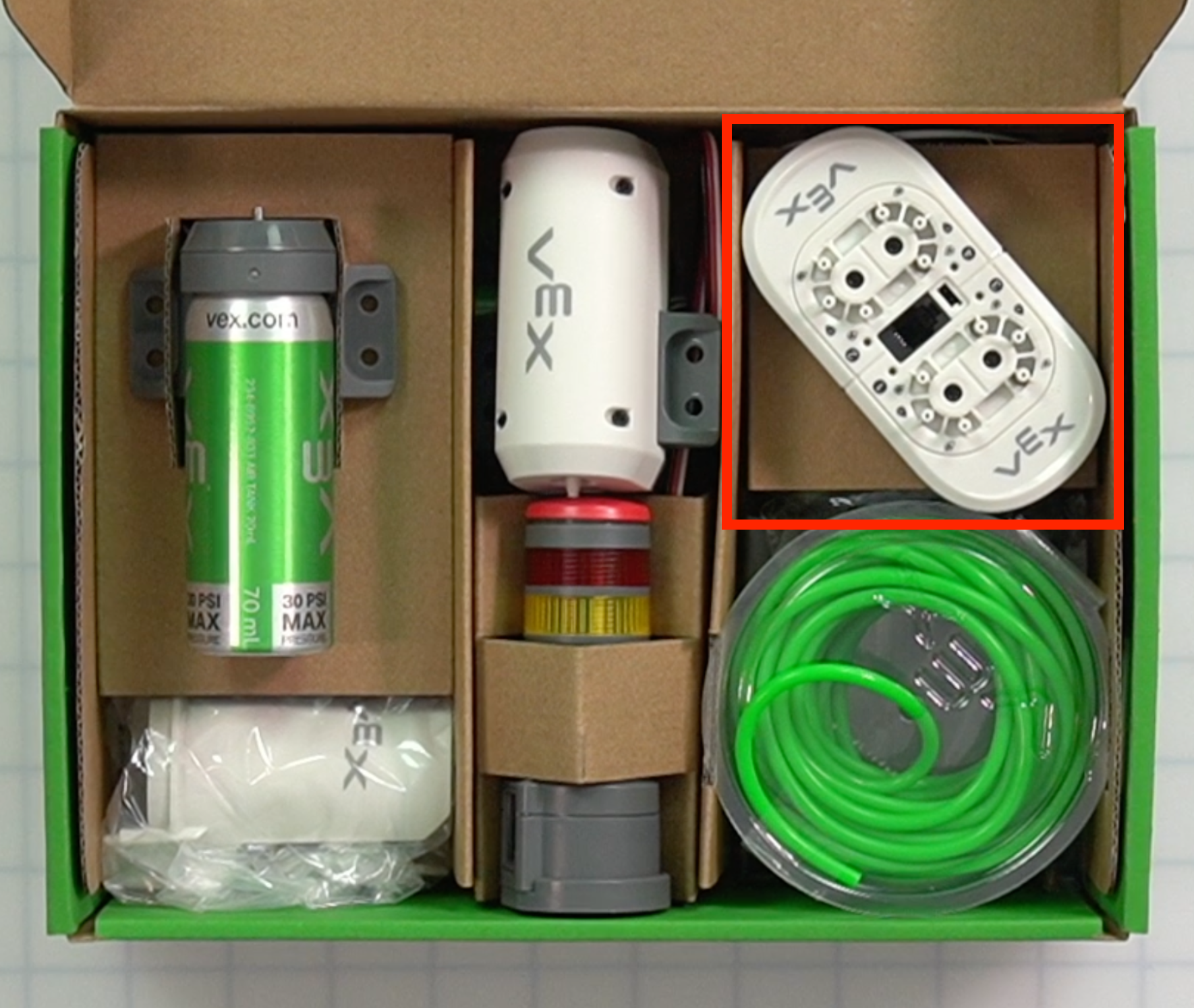

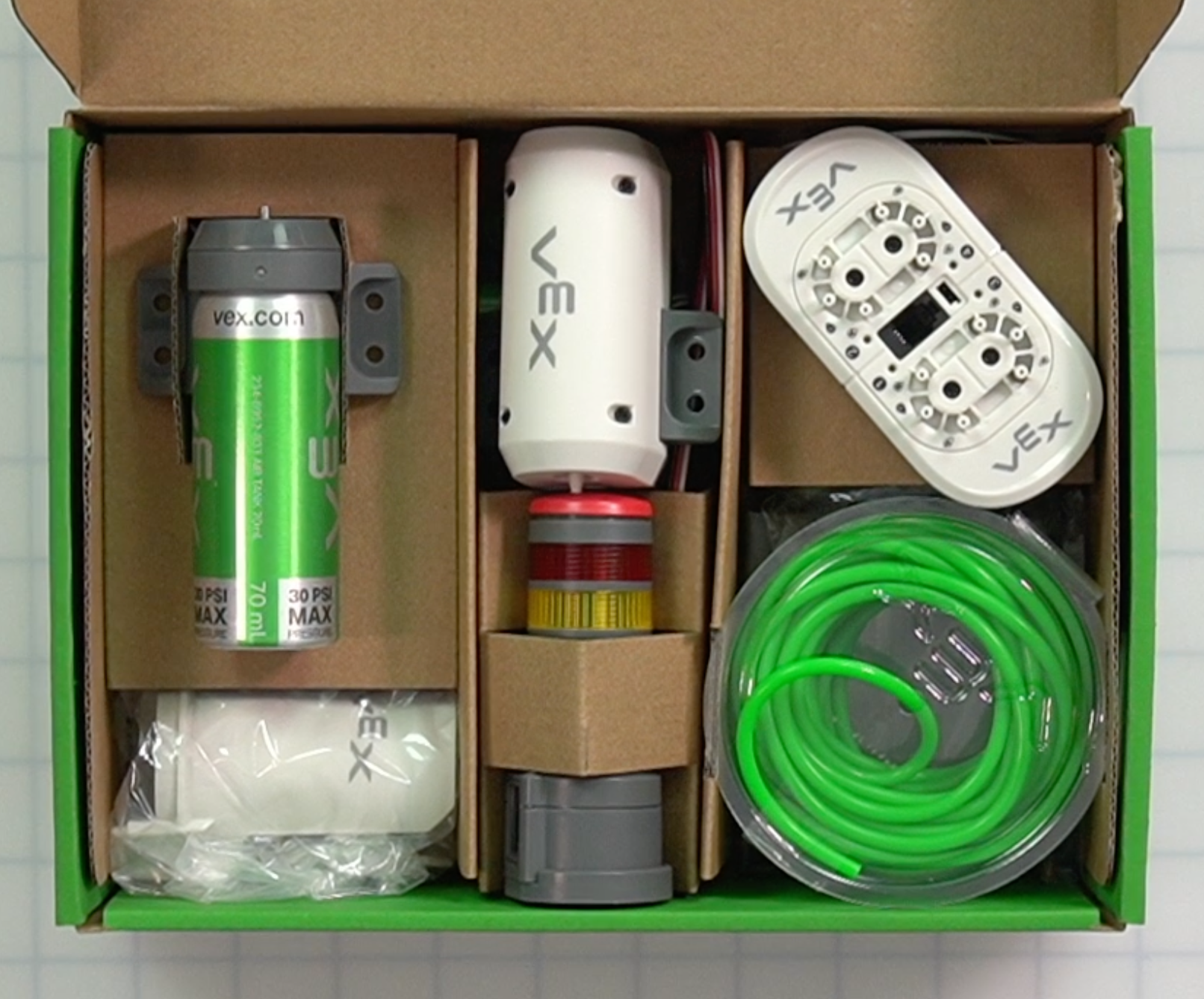

Komponenttilaatikko 2

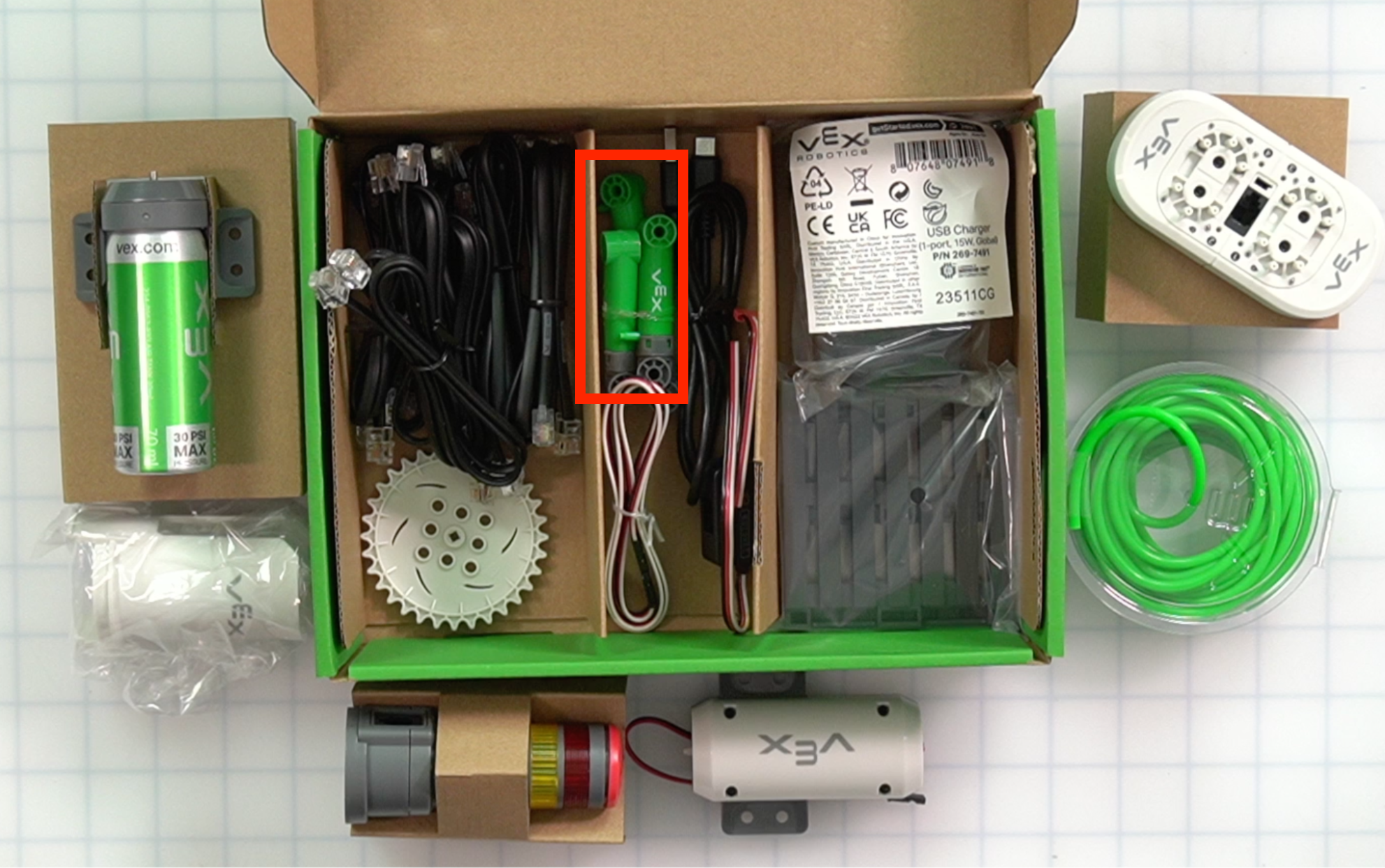

Kuvakaappaus 2024-06-07 klo 16.29.28 PM.png

Osa Kuva Määrä Tarkoitus Sijainti

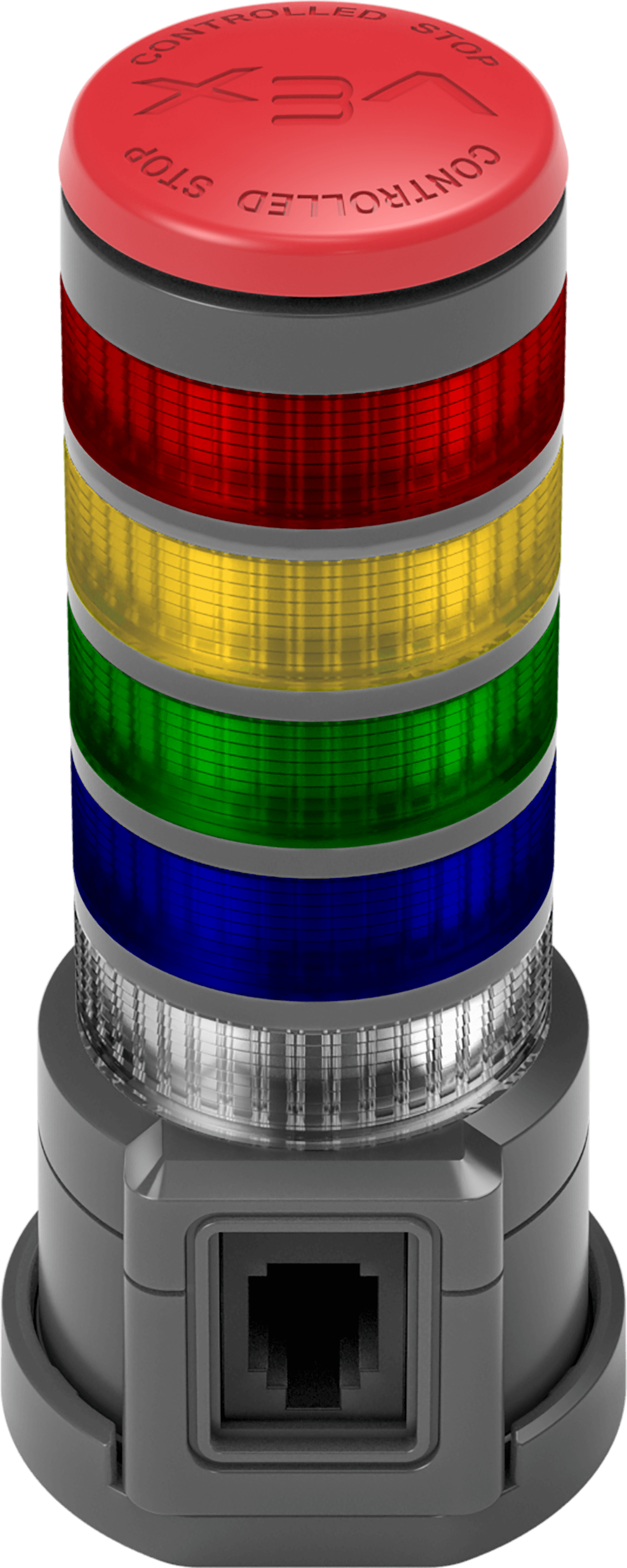

Signaalitorni kuva 1 kuvaus

sijainti kuva

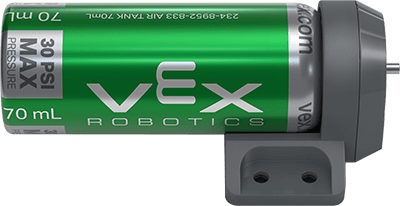

Ilmasäiliö - 70 ml kuva 1 Käytetään paineilman varastointiin.

sijainti kuva

Ilmapumppu kuva 1 Käytetään paineilman puristamiseen pneumaattista järjestelmää varten.

sijainti kuva

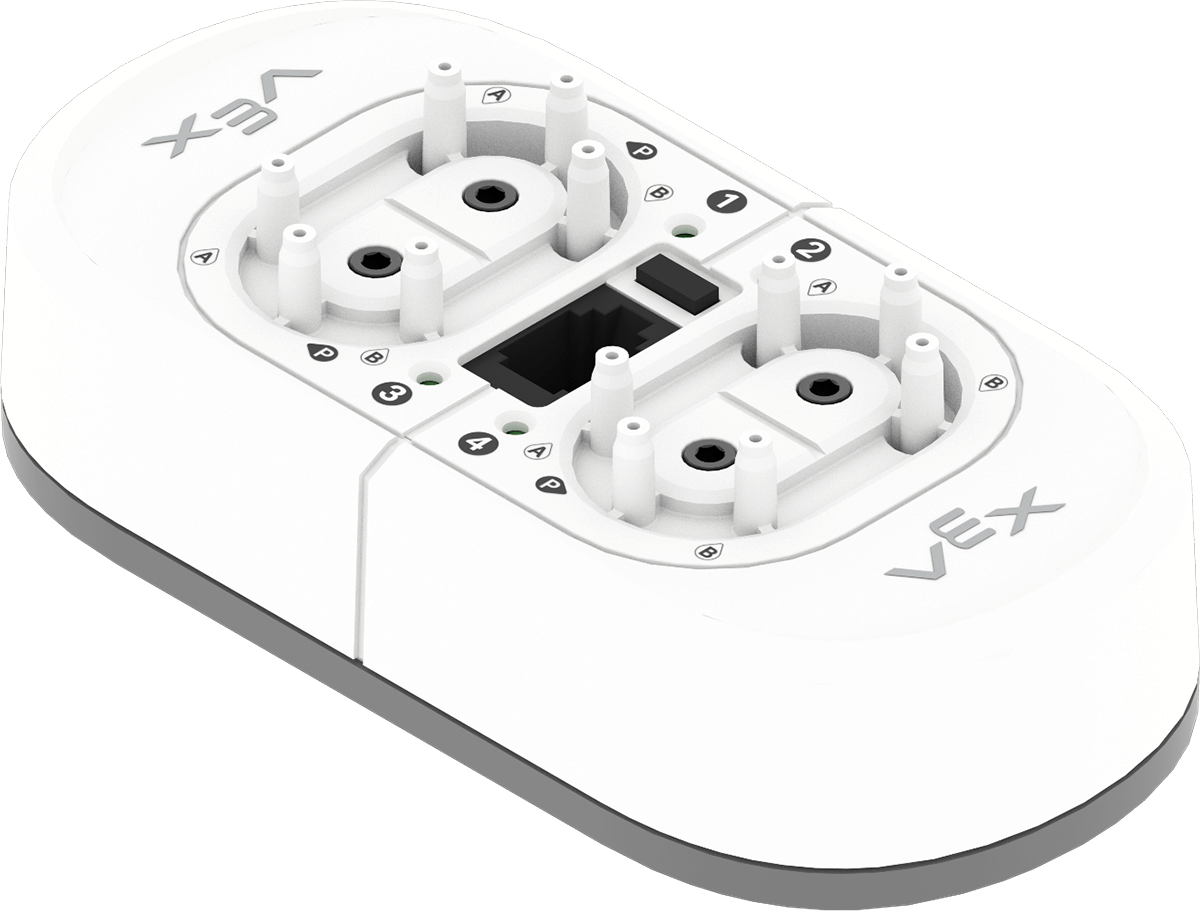

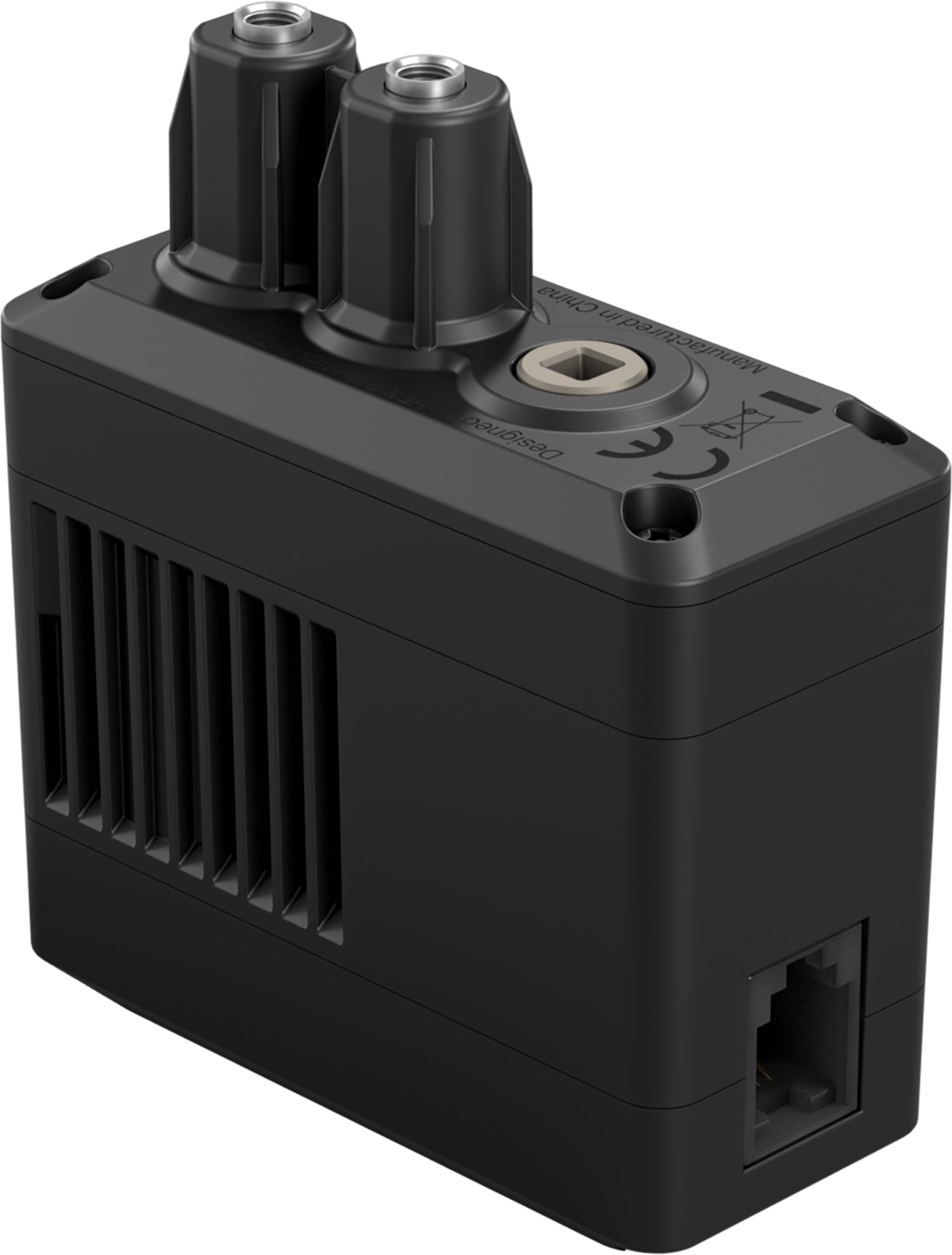

Pneumaattinen solenoidi kuva 1 Käytetään elektronisesti ohjaamaan ilmavirtaa pneumaattisen järjestelmän ympärillä.

sijainti kuva

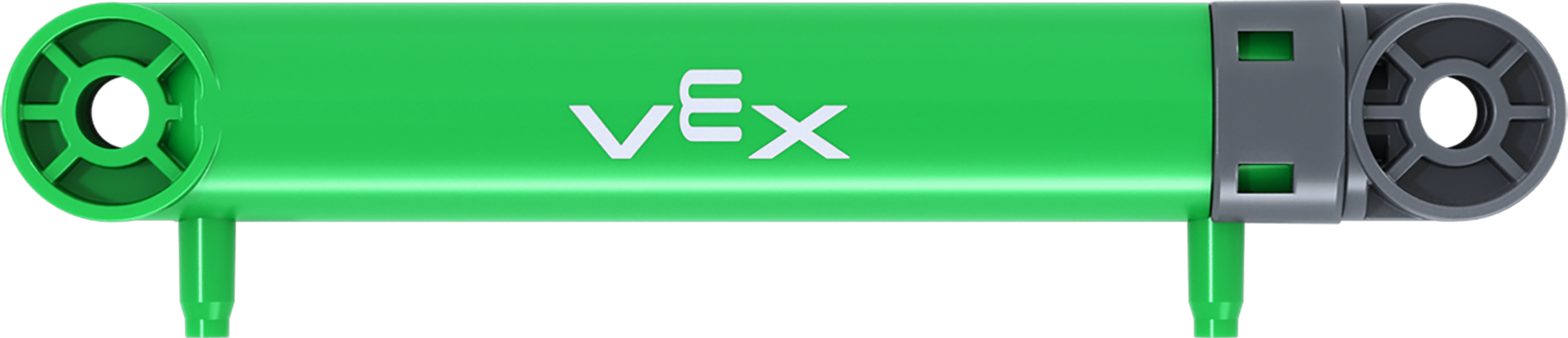

2-tahtinen pneumaattinen sylinteri kuva 2 Muuttaa paineilman edestakaisin liikkeeksi ja voi ulottua (työntää) ja vetää sisään (vetää).

sijainti kuva

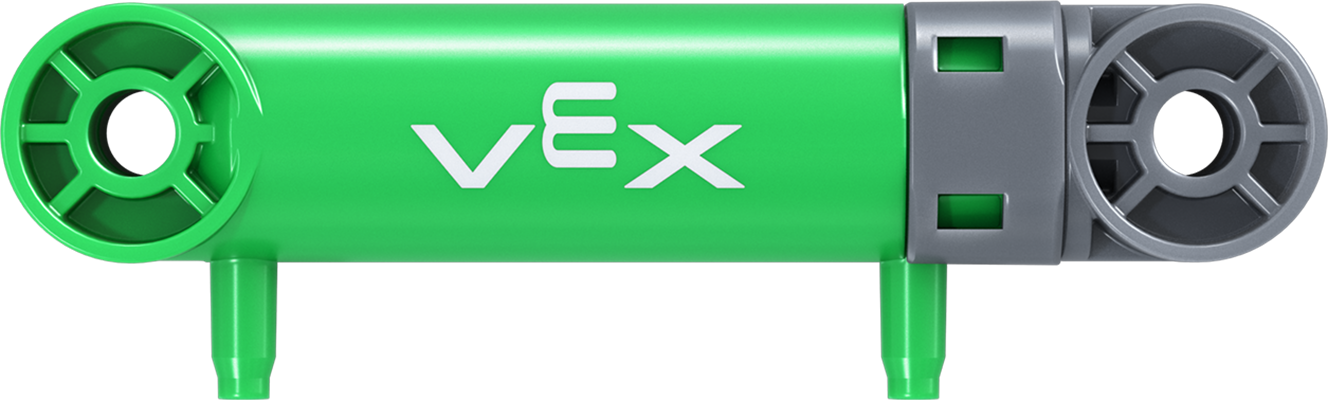

4 nokkatahti pneumaattinen sylinteri kuva 1 Muuttaa paineilman edestakaisin liikkeeksi ja voi ulottua (työntää) ja vetää sisään (vetää).

sijainti kuva

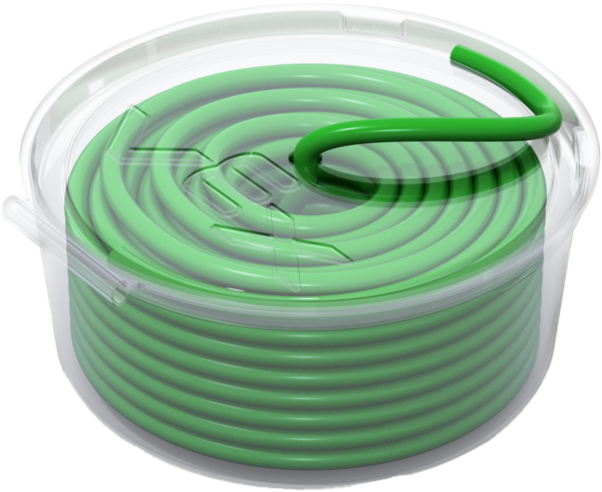

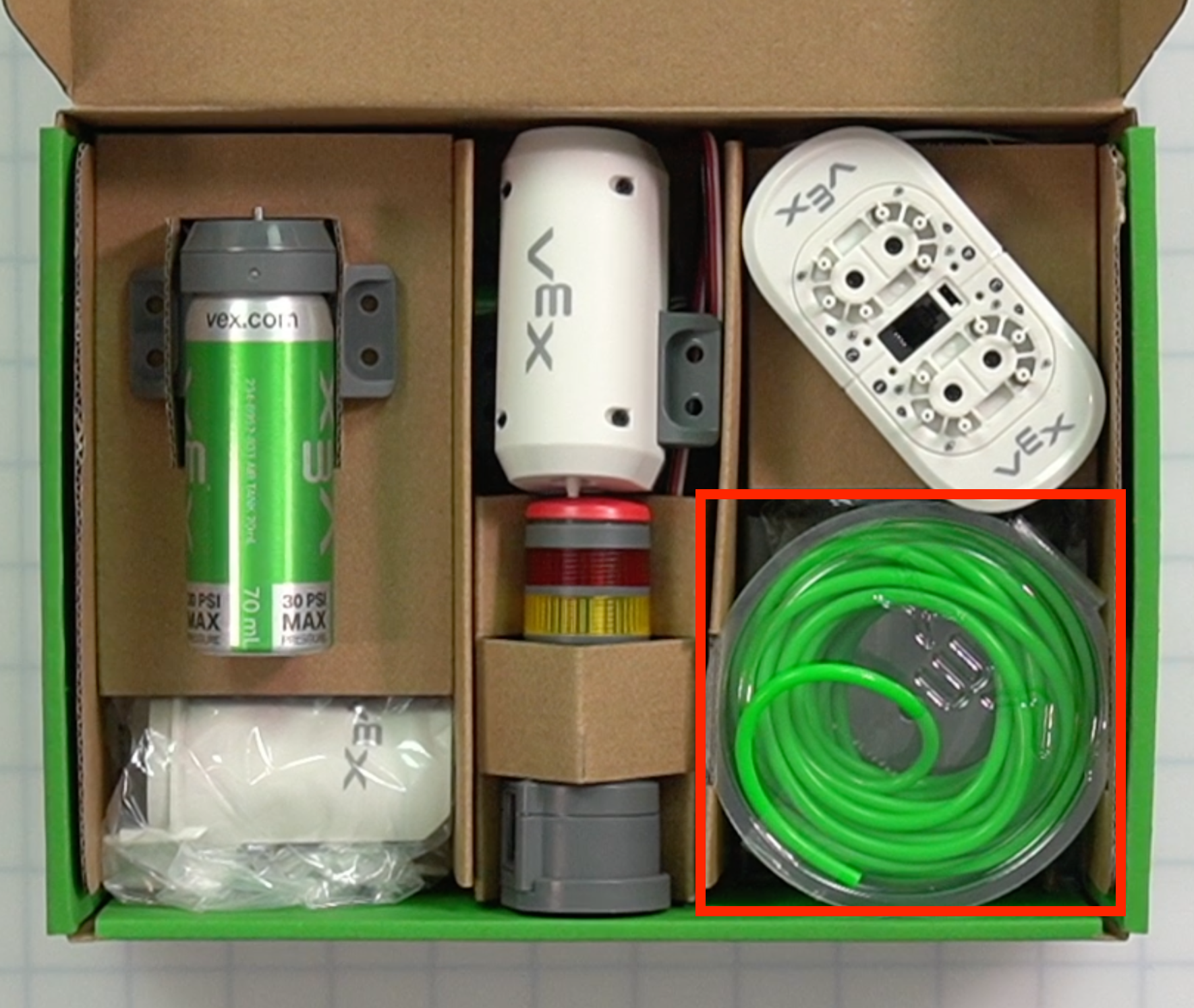

4mm letku kuva 6,5 metriä Käytetään siirtämään paineilmaa pneumaattisesta solenoidista muuhun järjestelmään.

sijainti kuva

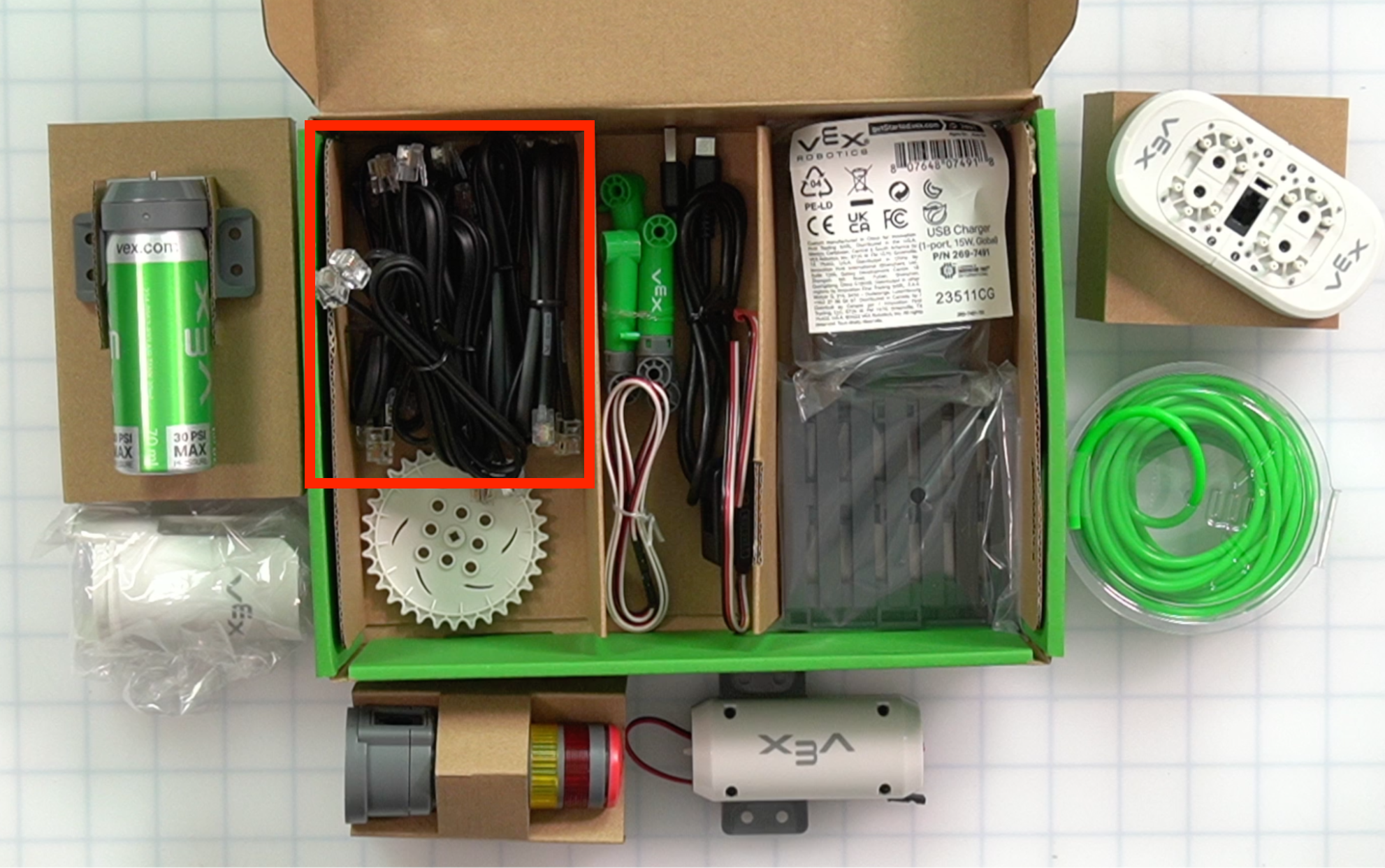

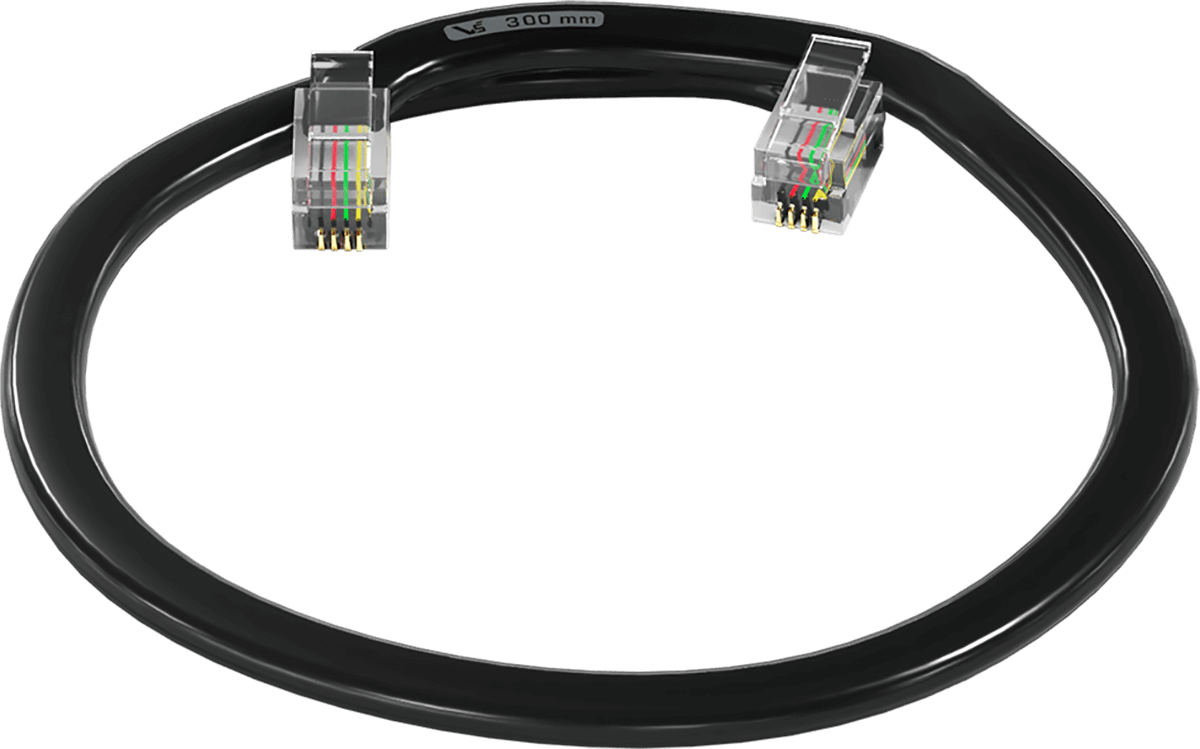

V5 Smart Cable - 300mm kuva 6 Käytetään laitteiden yhdistämiseen EXP Brainiin.

sijainti kuva

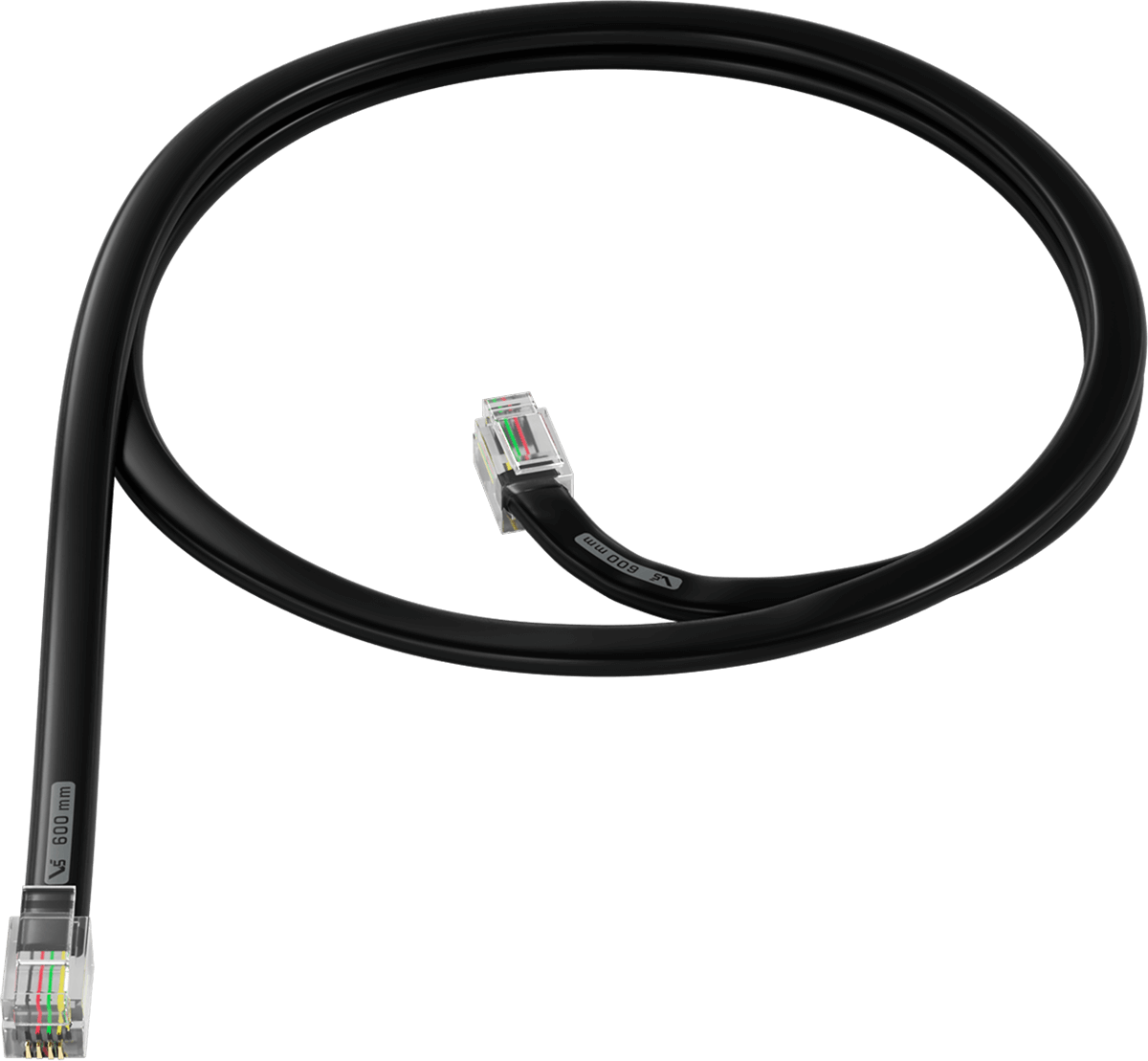

V5 Smart Cable - 600mm kuva 3 Käytetään laitteiden yhdistämiseen EXP Brainiin.

sijainti kuva

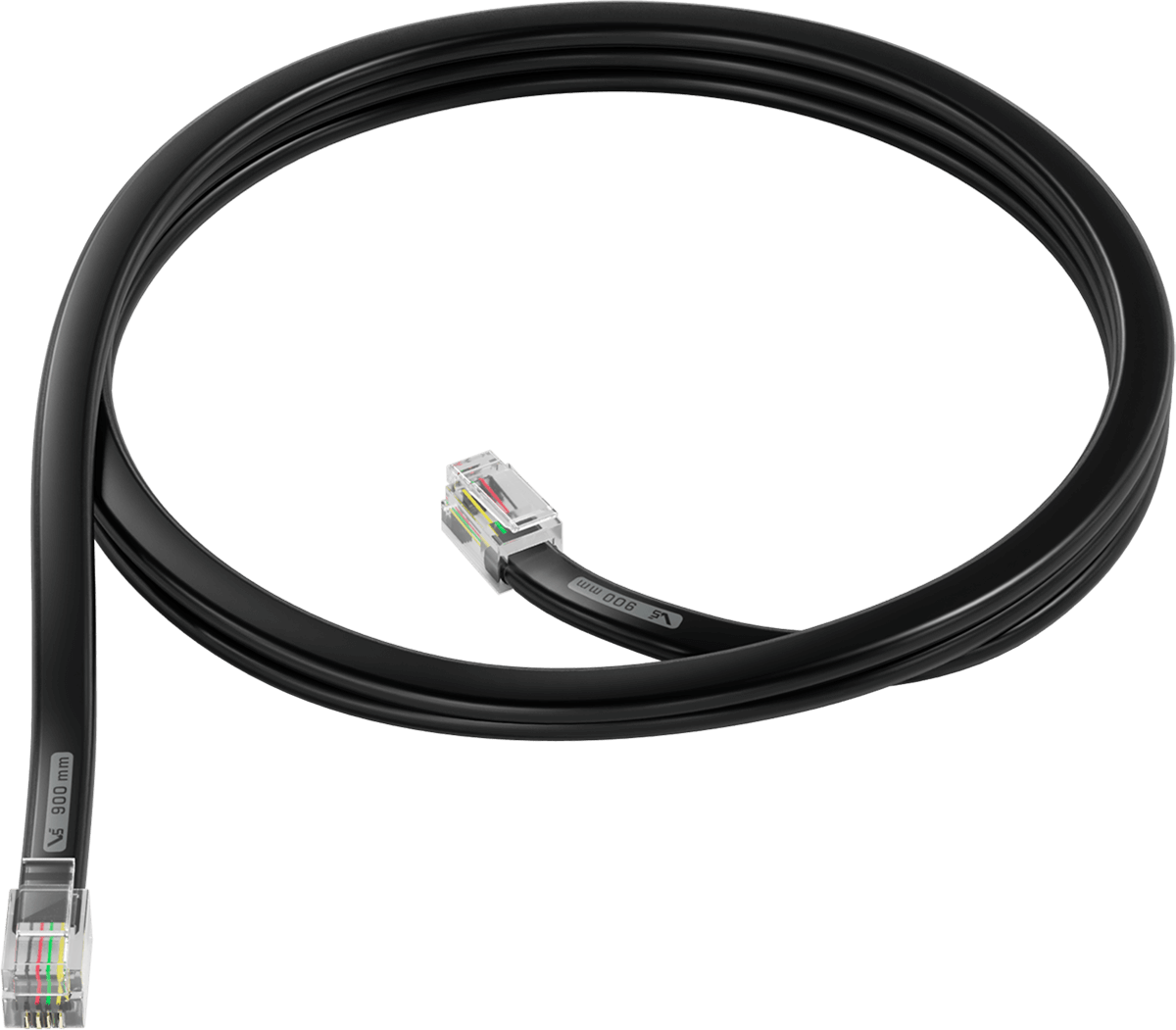

V5 Smart Cable - 600mm kuva 3 Käytetään laitteiden yhdistämiseen EXP Brainiin.

sijainti kuva

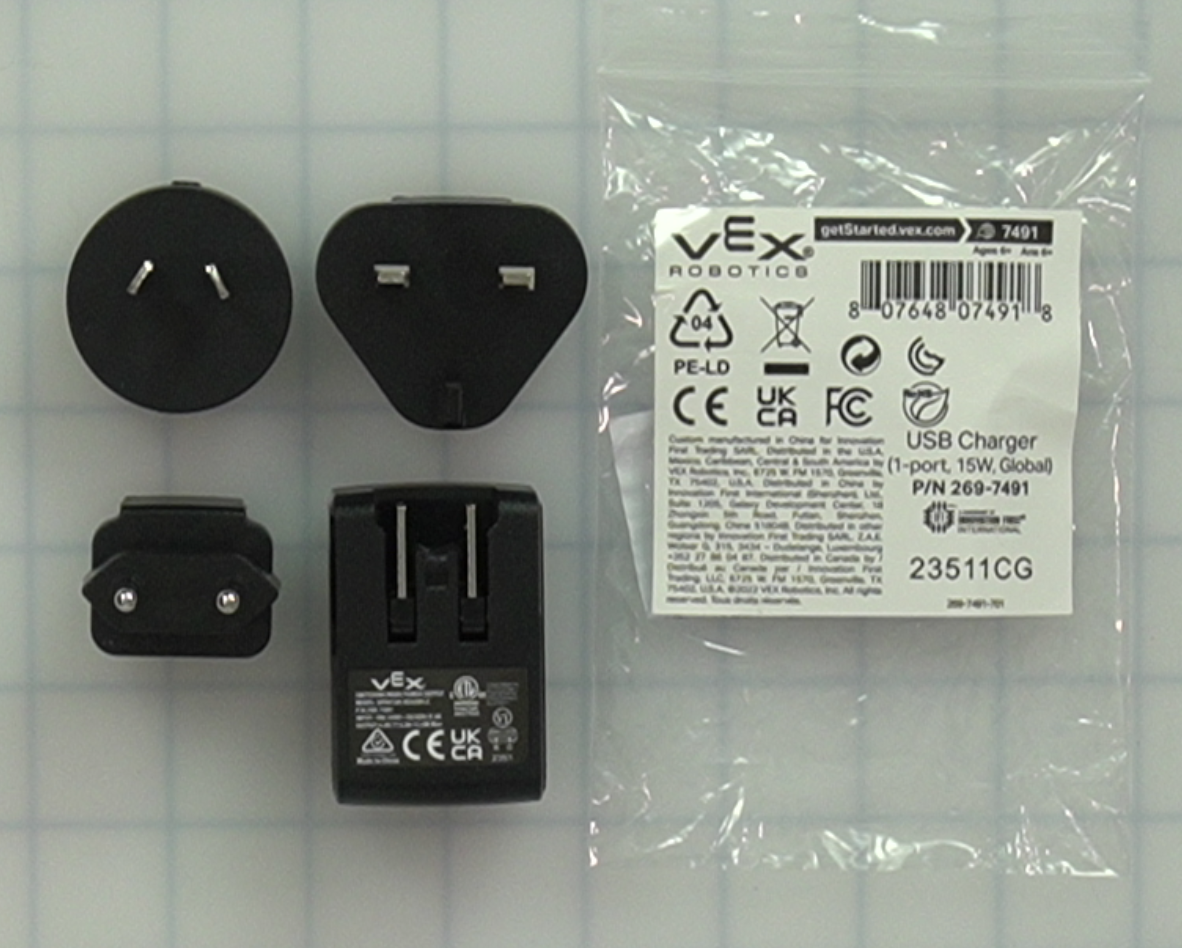

USB-laturi kuva 1 USB-kaapelin liittämiseen akun lataamista varten.

sijainti kuva

USB-kaapeli (AC) kuva 1 6-Axis Arm tai EXP Brain liittämiseen tietokoneeseen. Käytetään myös akun lataamiseen.

sijainti kuva

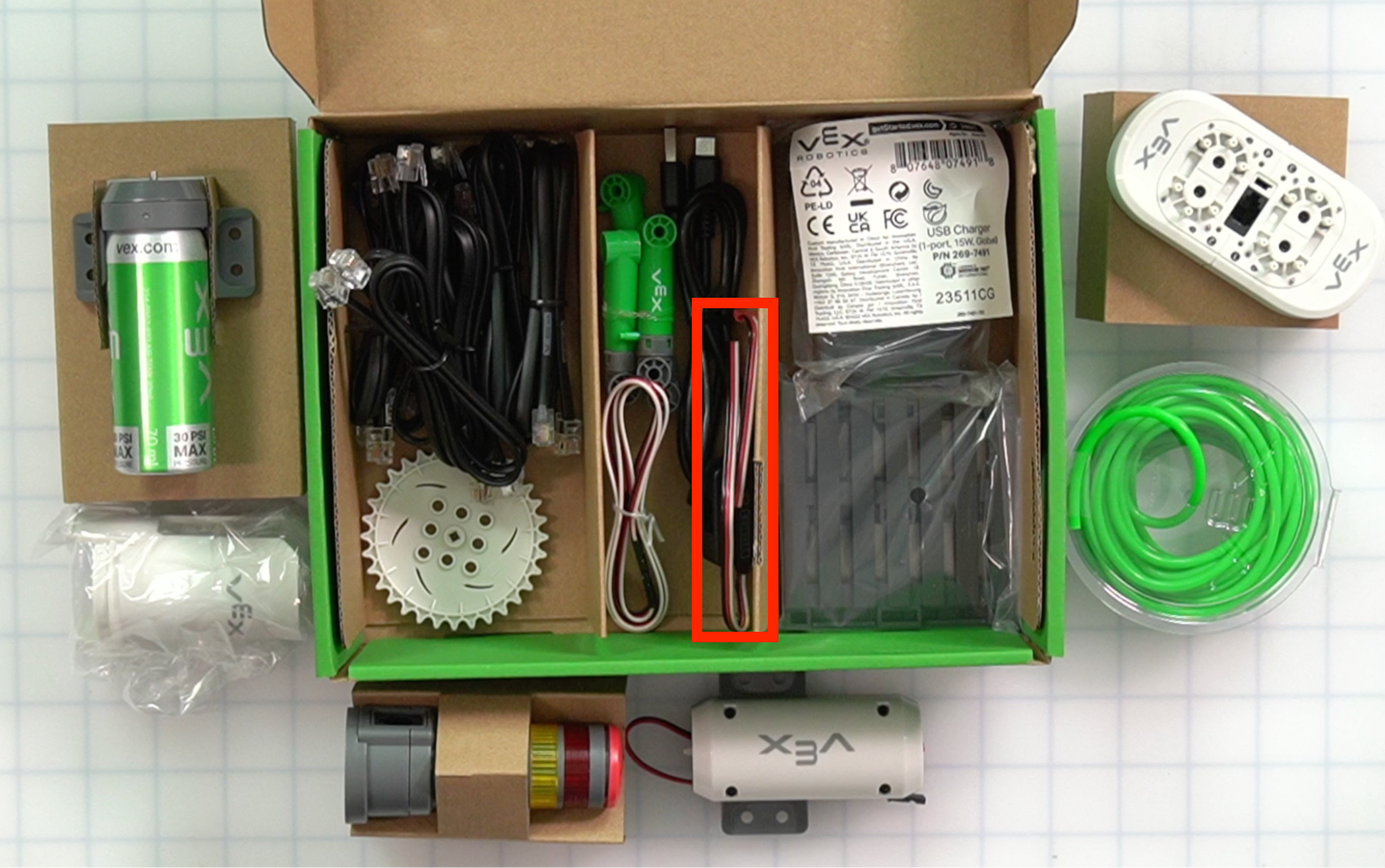

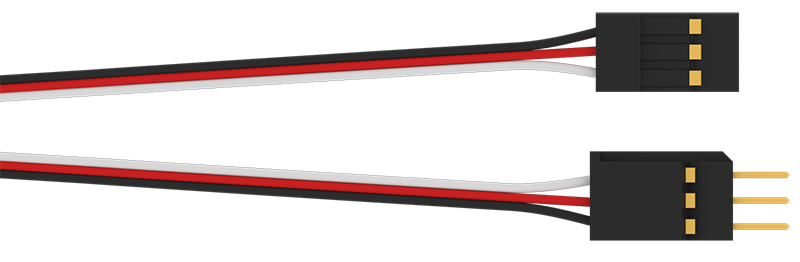

3-johtiminen jatke – 24" kuva 1 Käytetään objektisensorin kanssa päästämään aivoista anturin kiinnikkeeseen.

sijainti kuva

Levyn lataus kuva 1 Käytetään pneumatiikan kanssa levyjen annostelemiseen tulokuljettimelle.

sijainti kuva

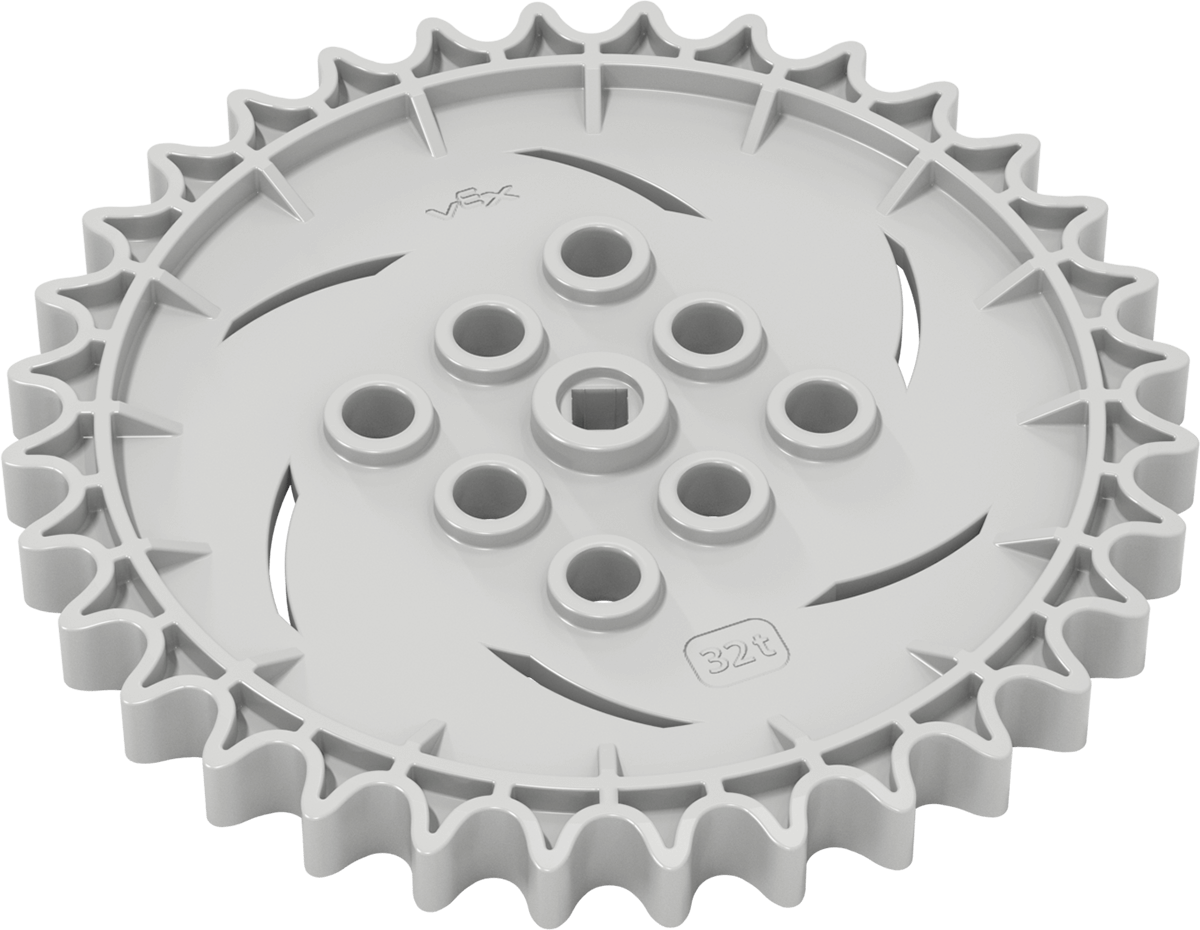

Hammaspyörä - T32 kuva 1 Käytetään vetotelakappaleen ja moottorin kanssa kiemurtelevan kuljettimen liikuttamiseen.

sijainti kuva

Objektin anturi kuva 1 kuvaus

sijainti kuva

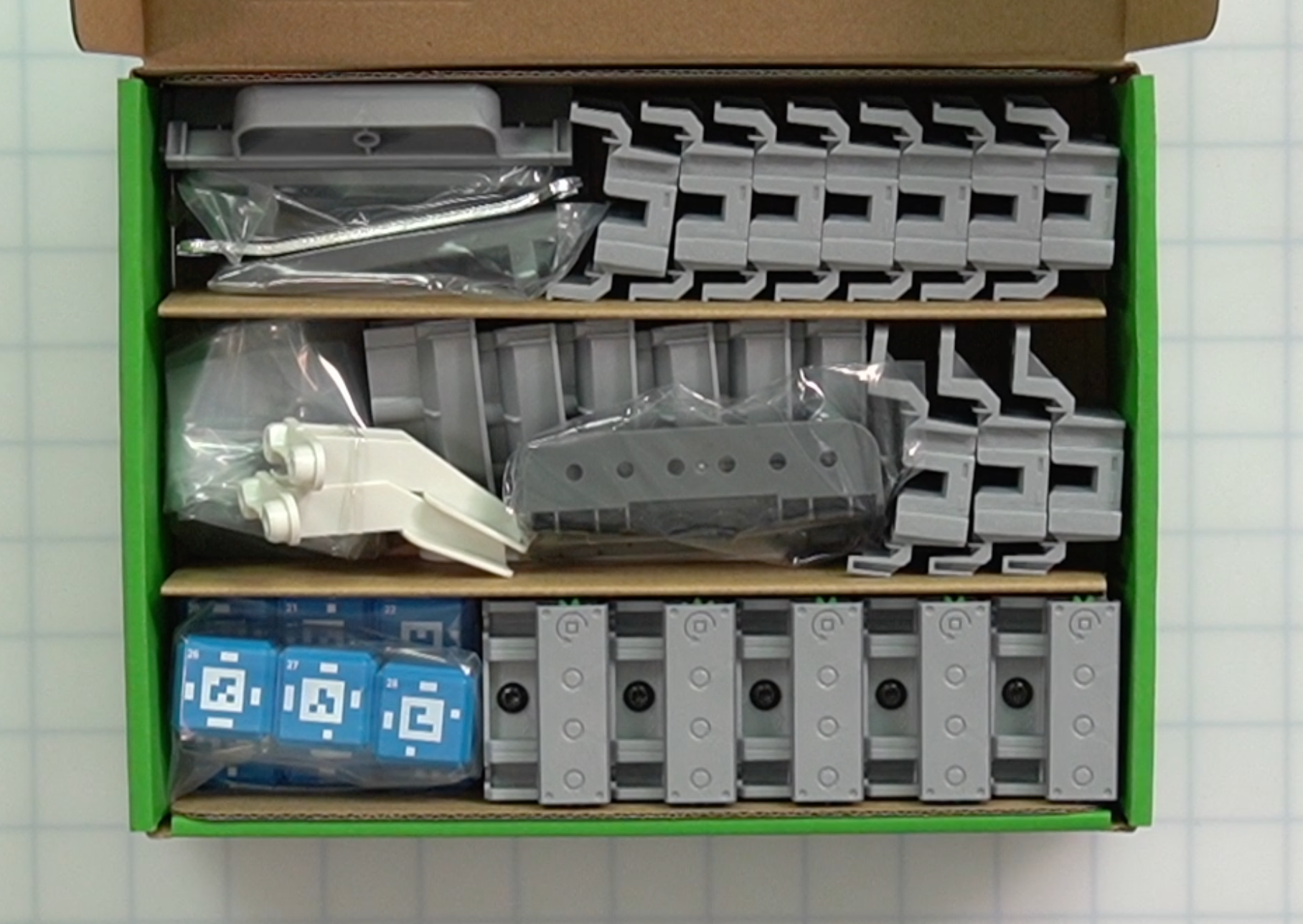

Komponenttien laatikko 3

Kuvakaappaus 2024-06-07 klo 16.30.06 PM.png

Osa Kuva Määrä Tarkoitus Sijainti laitteistokotelossa

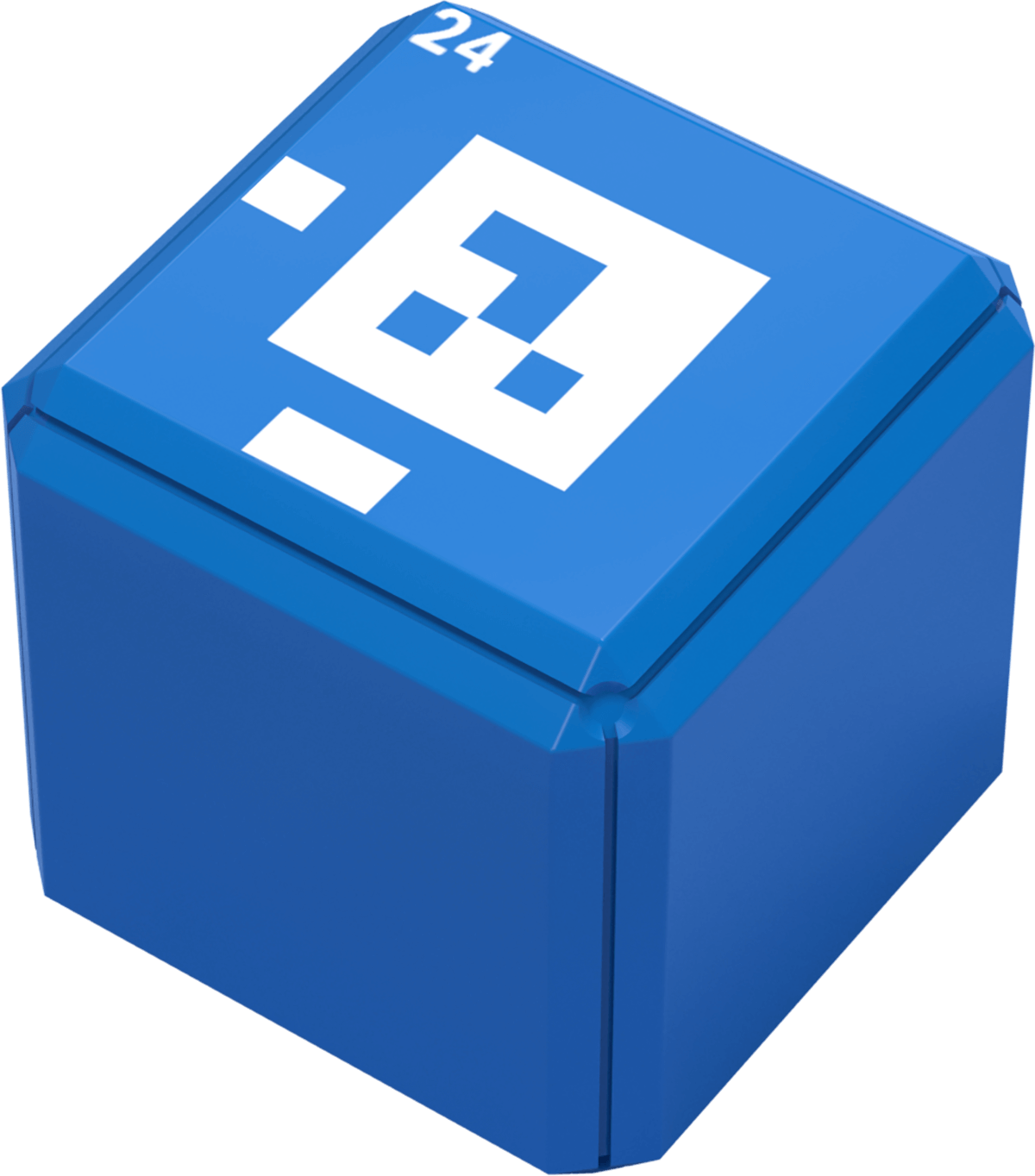

Sininen kuutio kuva 9

Käytetään toiminnassa esineiden simulointiin teollisuusrobotiikkaympäristössä.

Huomautus: Jokaisessa kuutiossa on erilainen AprilTag. Tämä toiminto selitetään tulevassa päivityksessä.

sijainti kuva

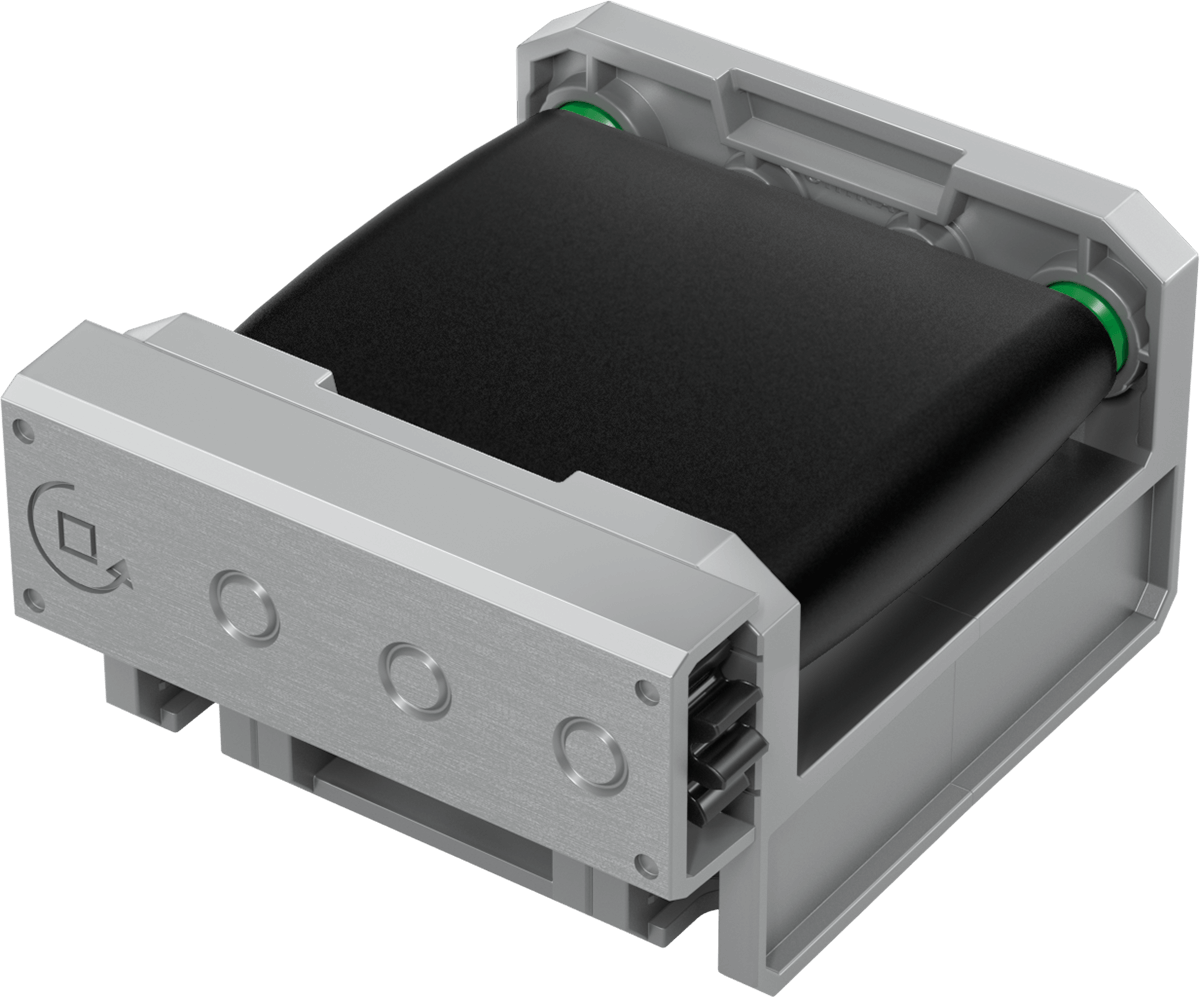

Lineaarinen kuljetin kuva 5 Käytetään levyjen ja kuutioiden siirtämiseen käärmekuljettimelle ja siitä pois.

sijainti kuva

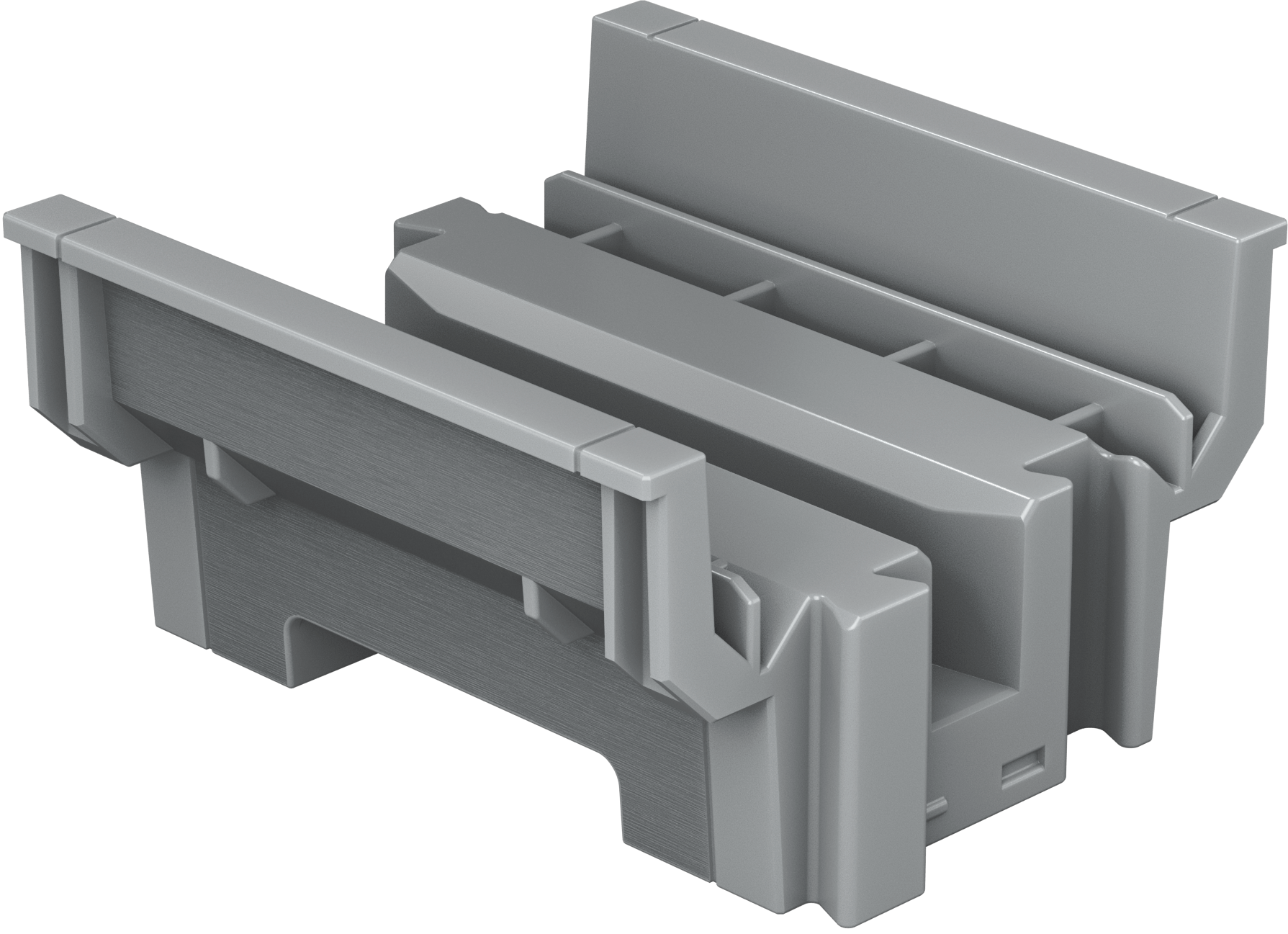

Suora rataosa kuva 7 Osa kiemurtelevasta kuljettimen alustasta, jota käytetään yhdistämään kuljetin CTE-laattaan.

sijainti kuva

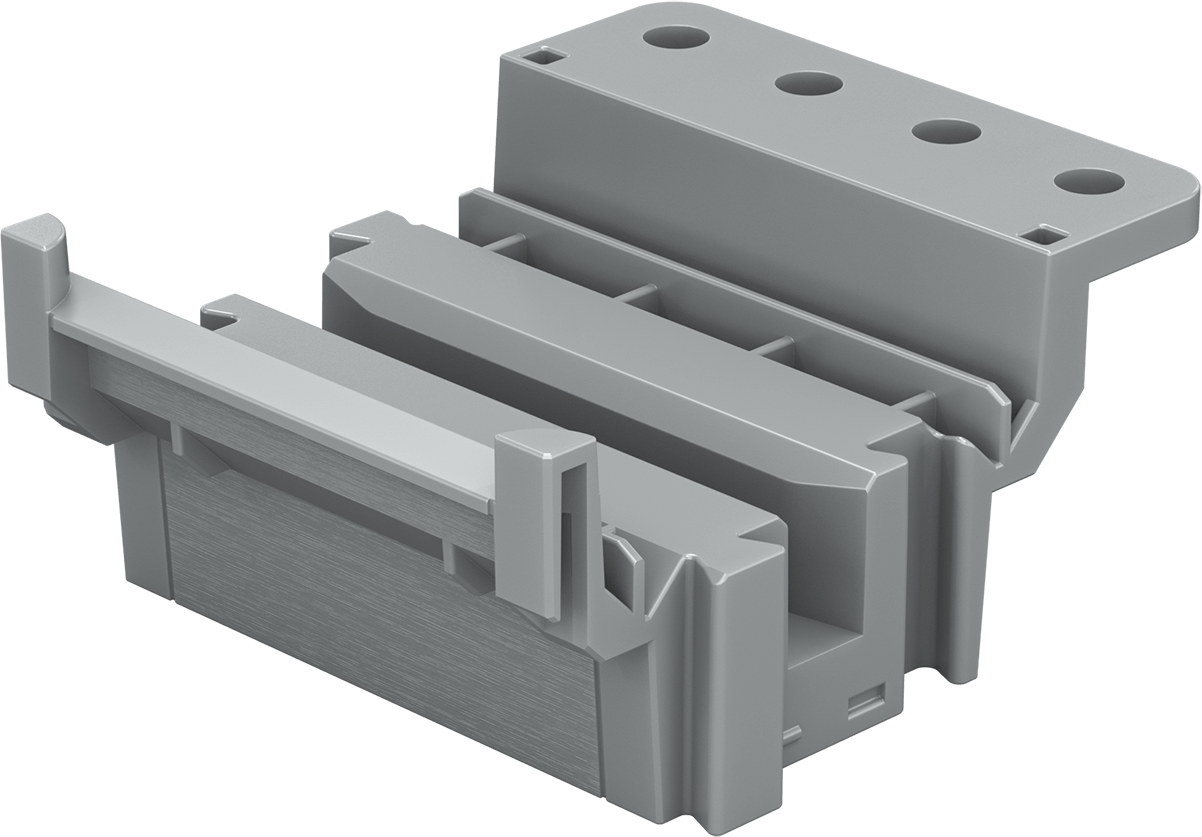

Drive Track Piece kuva 1 Osa kiemurtelevasta kuljettimen alustasta, jota käytetään yhdistämään kuljetin CTE-laattaan. Tätä kappaletta käytetään moottorin ja ketjupyörän liittämiseen kuljettimeen.

sijainti kuva

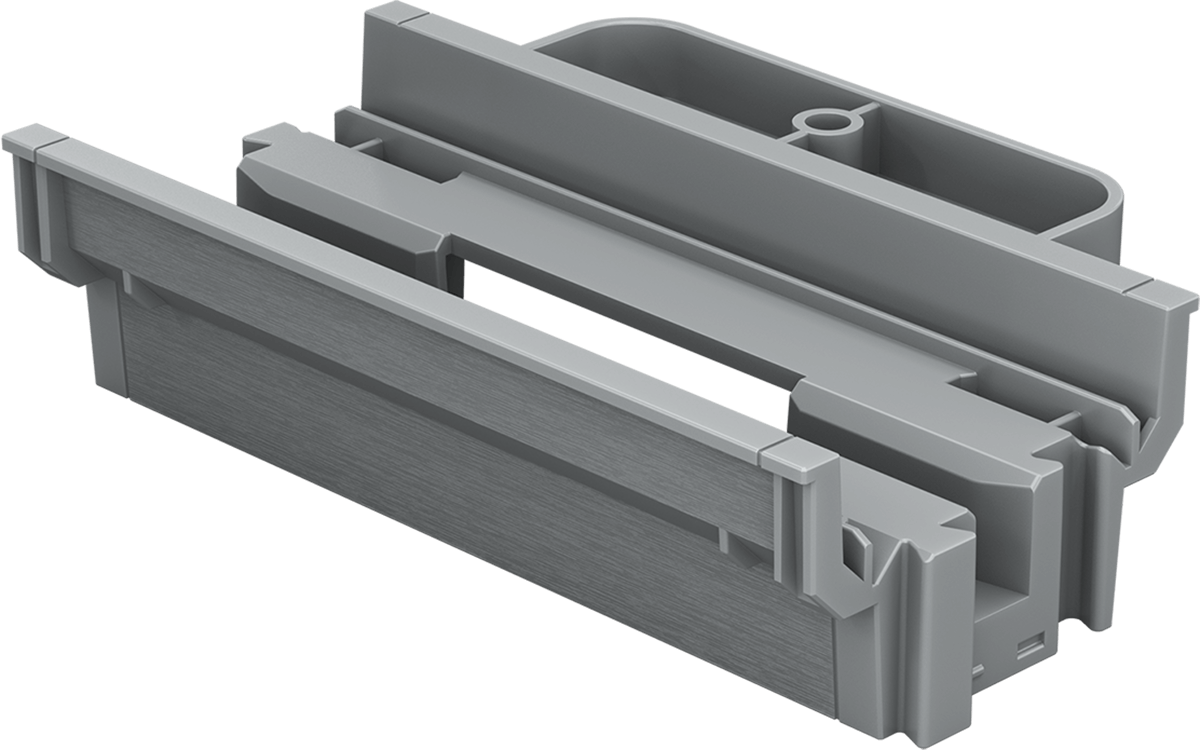

Diverter Track Piece kuva 3 Osa serpentiinikuljettimen pohjasta, jota käytetään yhdistämään kuljetin CTE-laattaan. Tätä kappaletta käytetään yhdistämään ohjain kuljettimeen.

sijainti kuva

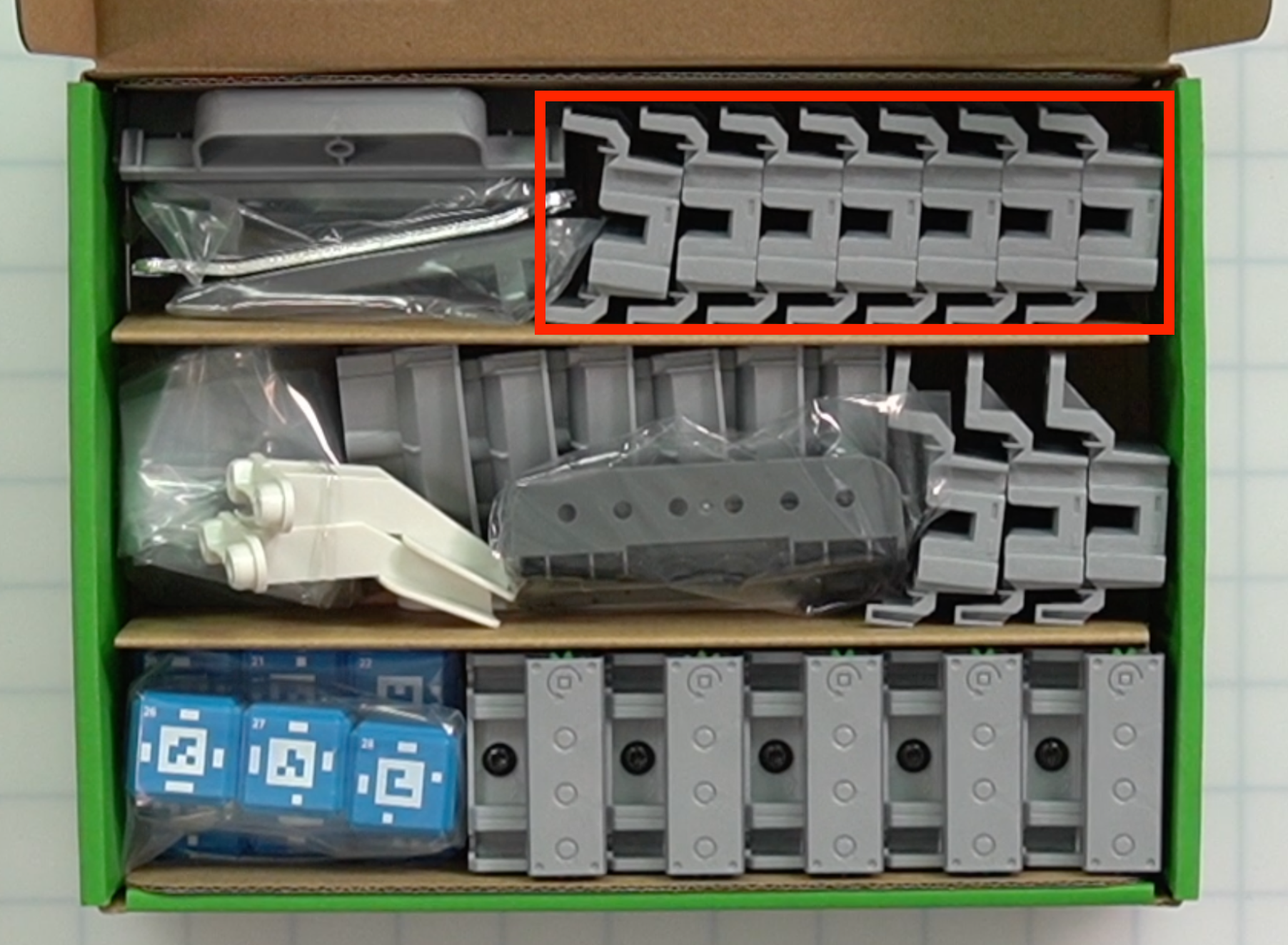

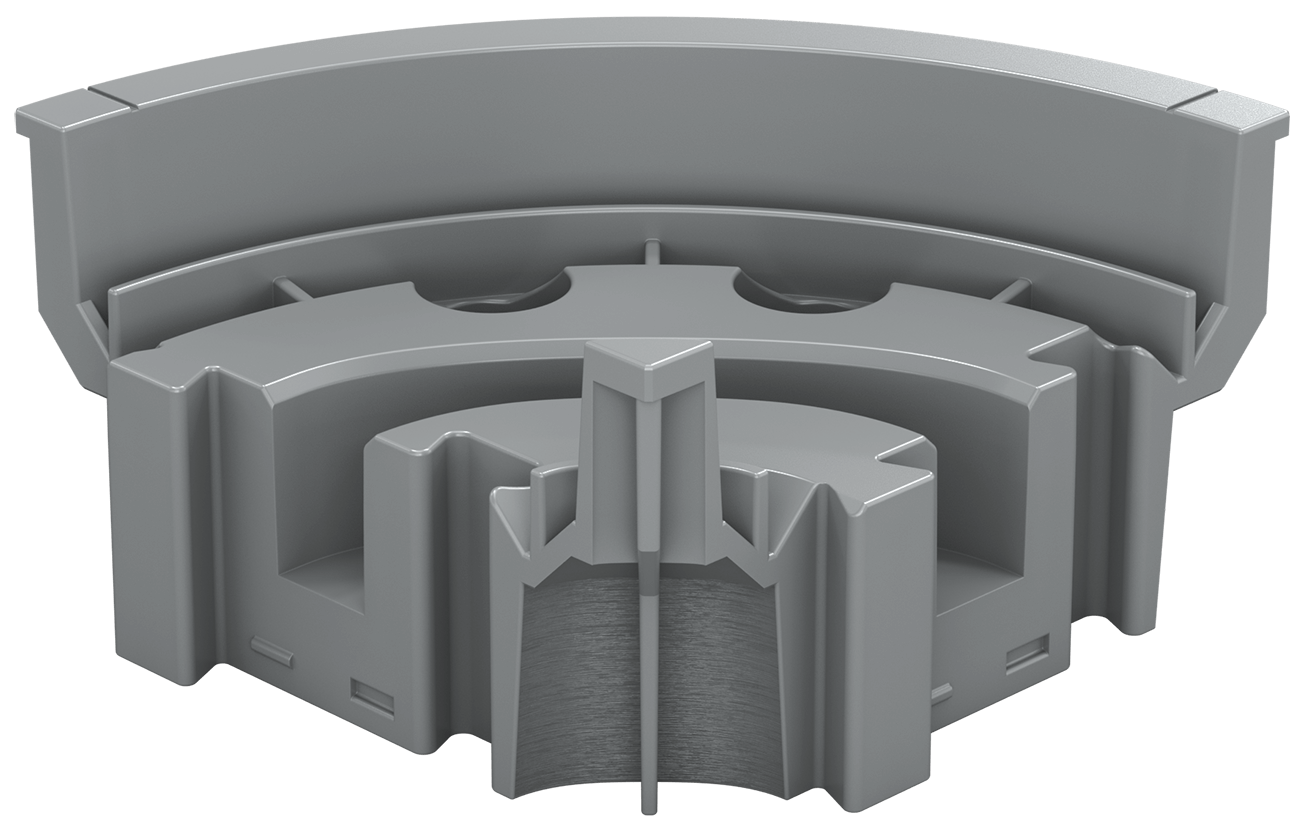

Käännä Track Piece kuva 6 Osa kiemurtelevasta kuljettimen alustasta, jota käytetään yhdistämään kuljetin CTE-laattaan.

sijainti kuva

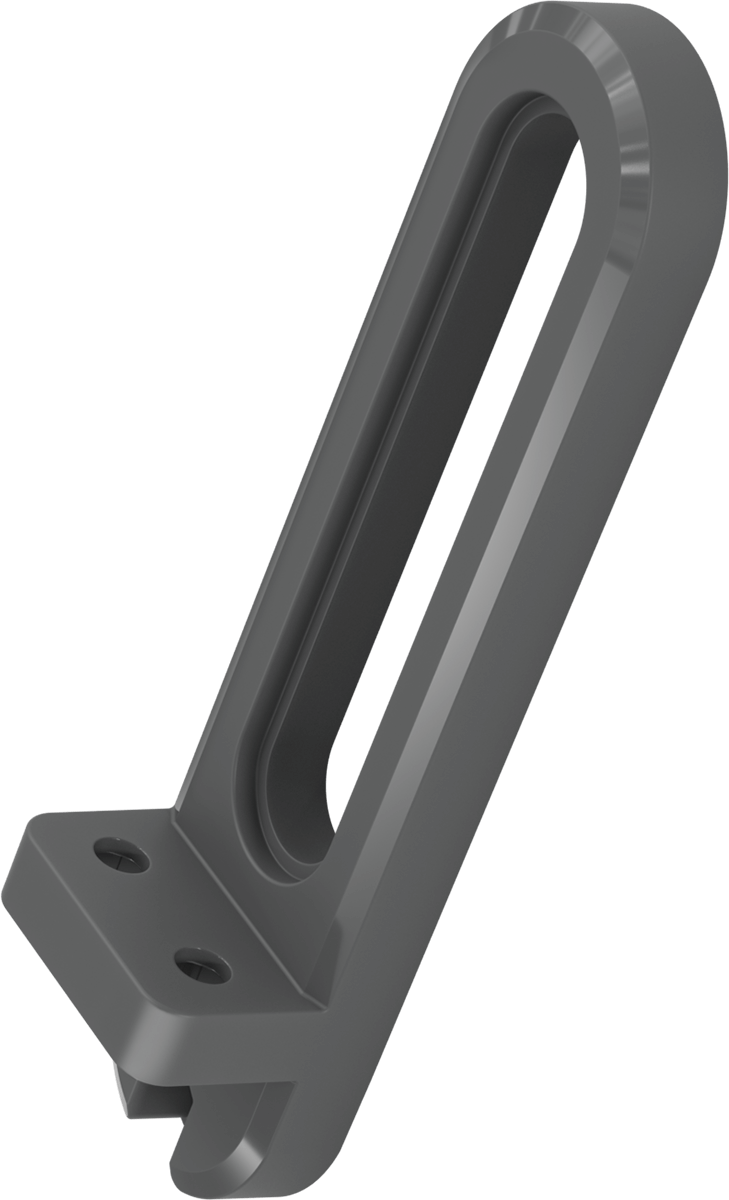

Diverter Tower kuva 2 Divertterin pystykomponentti.

sijainti kuva

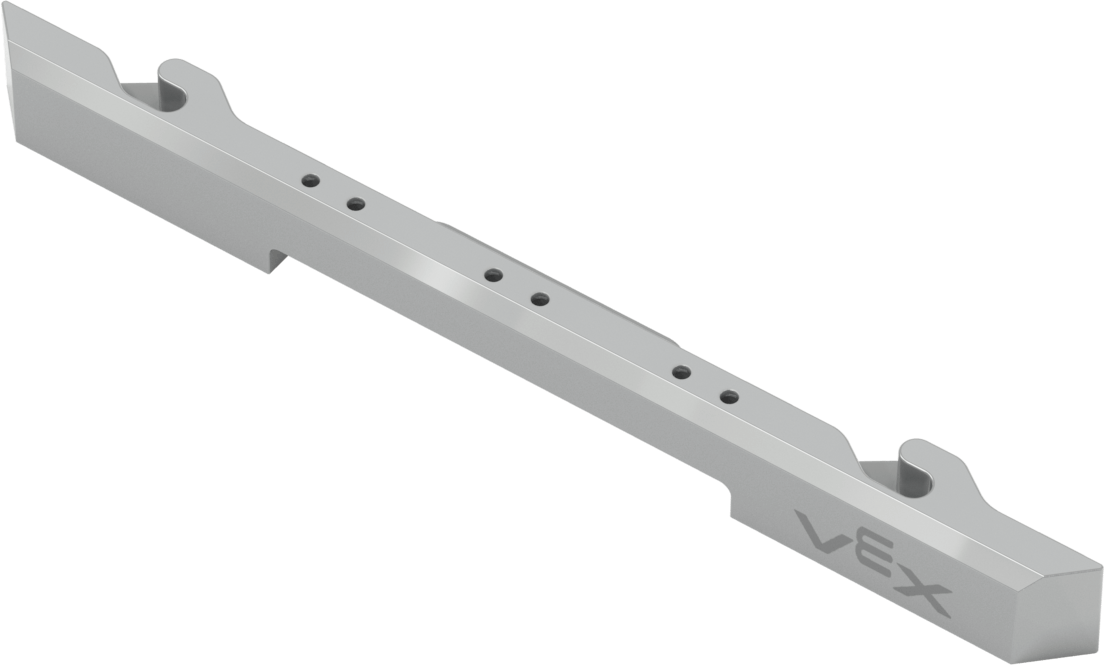

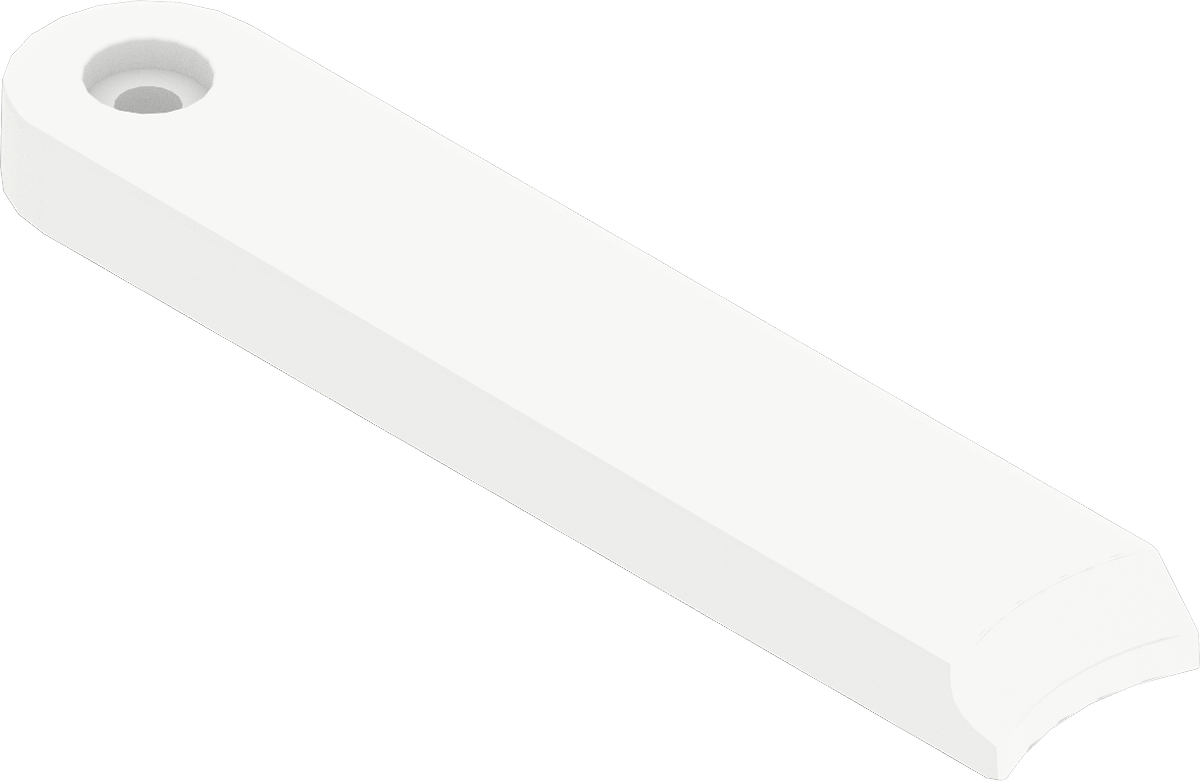

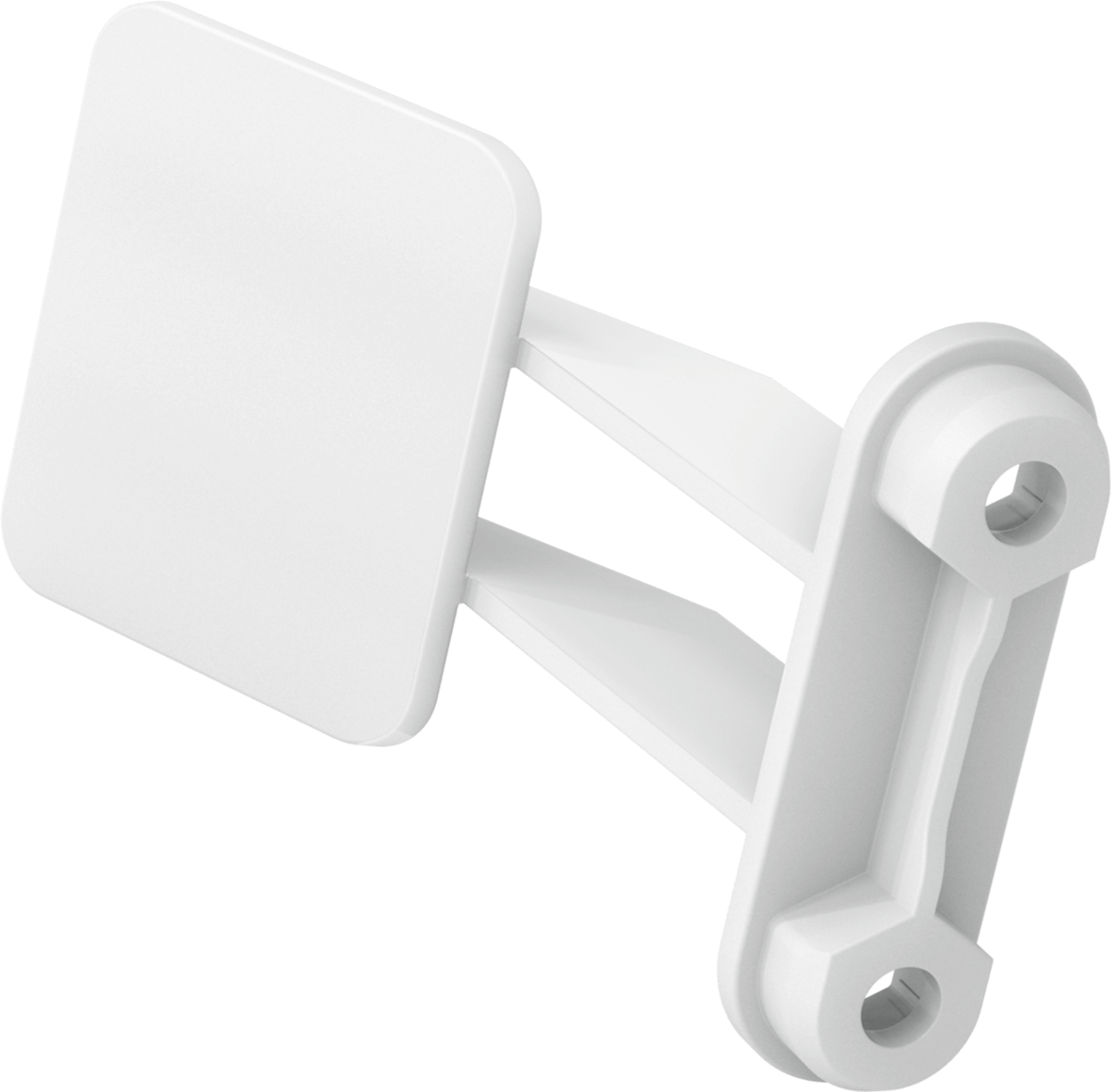

Vaihtimen varsi kuva 2 Divertterin vaakasuora komponentti. Nämä palat liikkuvat Diverter Toweria pitkin pneumaattisen sylinterin pohjalta.

sijainti kuva

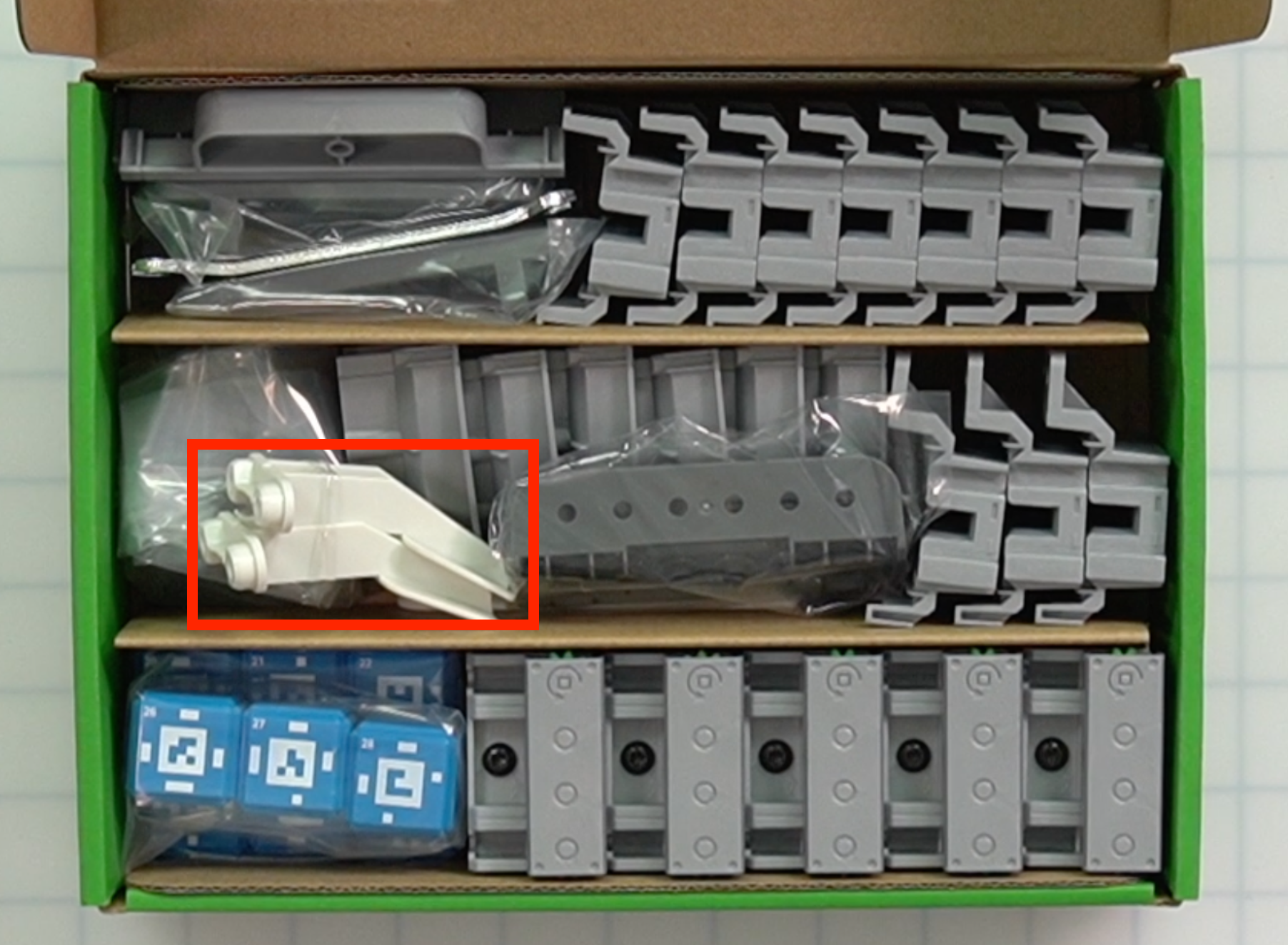

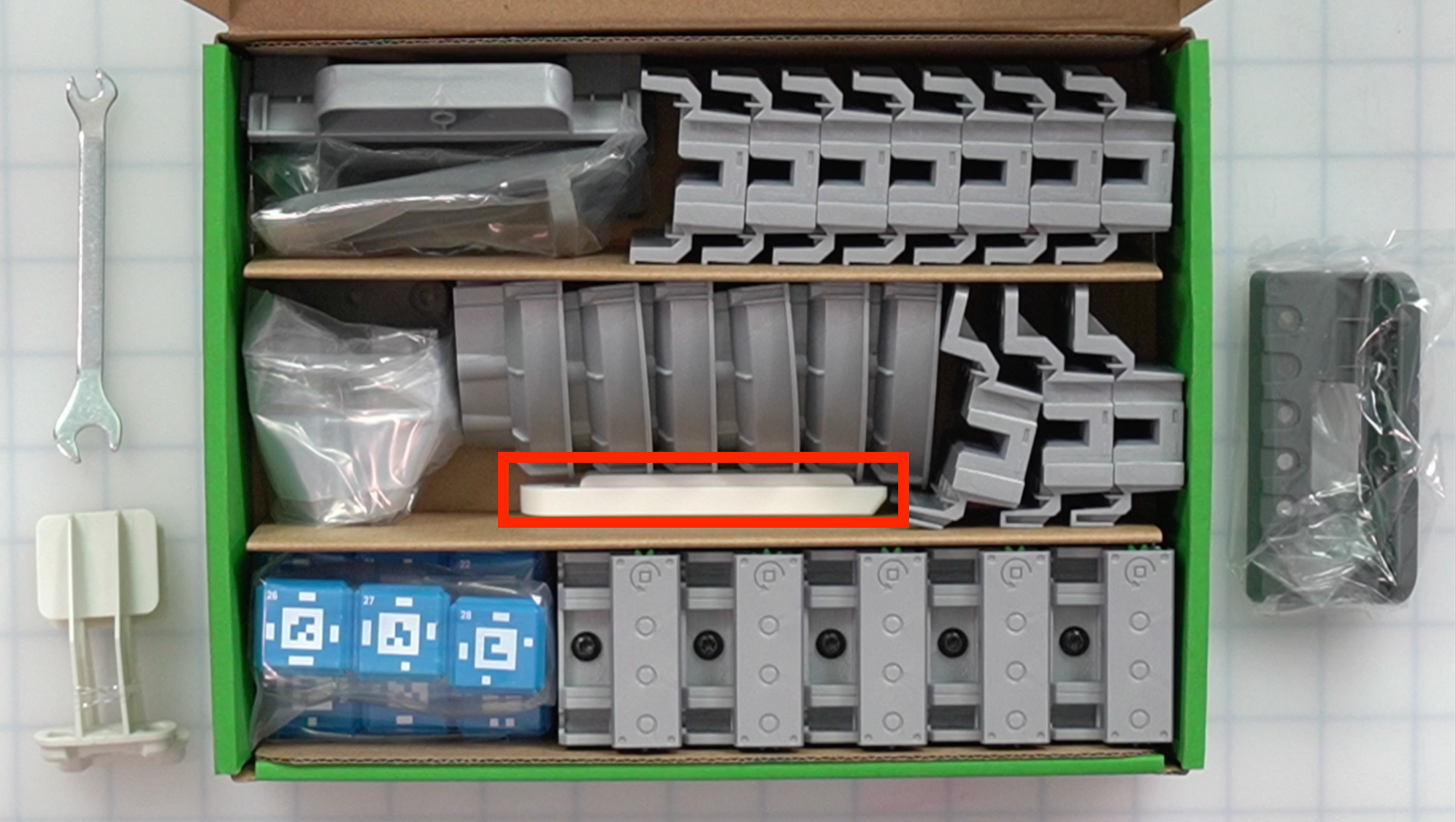

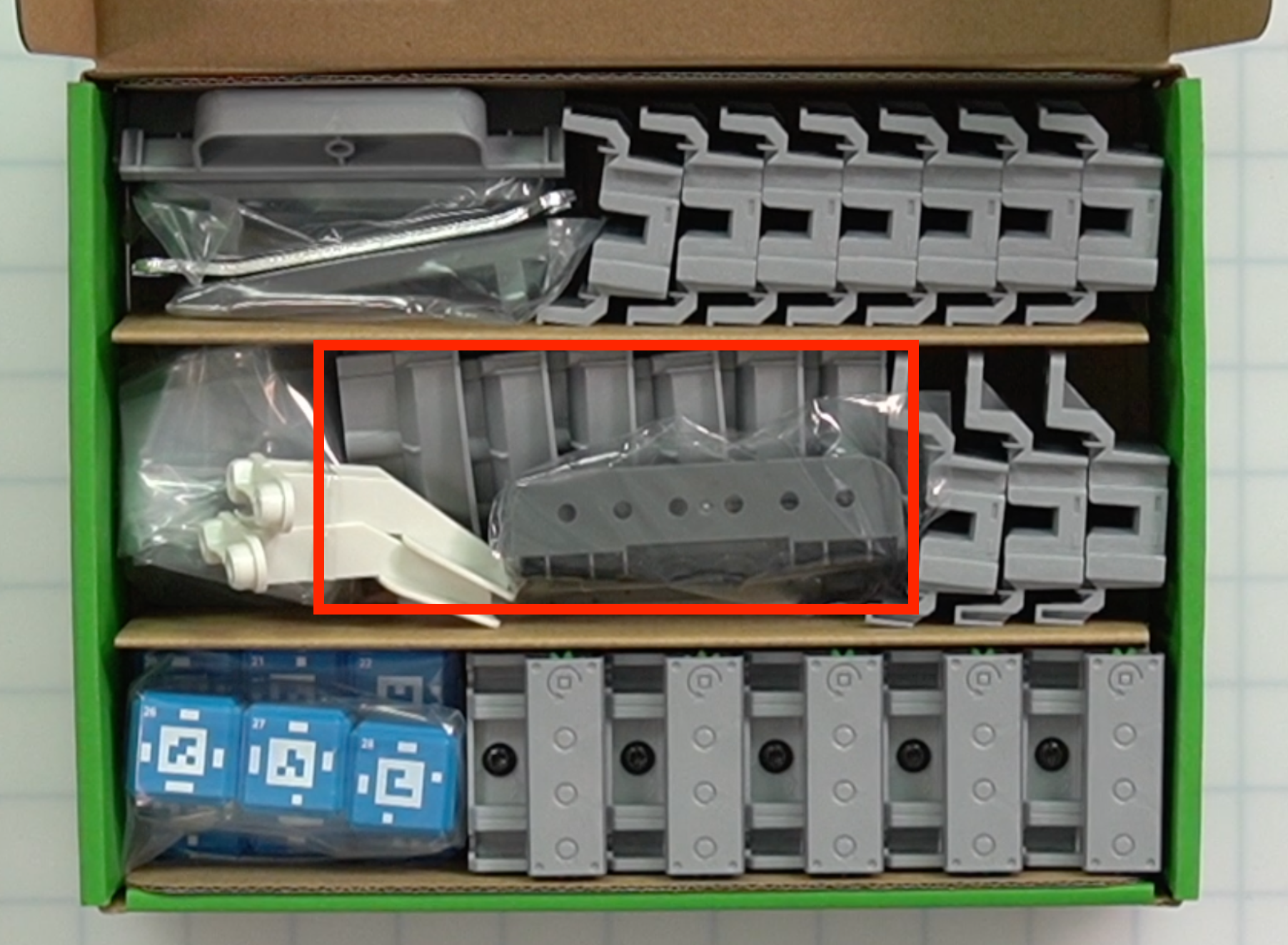

Levyn syöttölaite kuva 1 Levynsyöttölaitteen alaosa. Käytetään levynsyöttölaitteen liittämiseen CTE-laattaan.

sijainti kuva

Levyn syöttölaite  kuva 1 Työntää levyt levylatauslaitteesta tulokuljettimelle pneumatiikan avulla.

sijainti kuva

Robotin aivokiinnitys kuva 1 Käytetään EXP Brainin kiinnittämiseen CTE-laattaan.

sijainti kuva

Kiintoavain kuva 1 Käytetään mutterin tai jalustan pitämiseen paikallaan, kun ruuvia kiinnitetään siihen.

sijainti kuva
