Kun käytät Pneumatiikkaa CTE Workcellin kanssa, sinun on määritettävä laite VEXcode EXP:ssä. Kun pneumatiikka on konfiguroitu, VEXcode EXP lisää pneumatiikkakomennot Toolboxiin.

Kaavio, joka havainnollistaa robotin kokoonpanoa CTE:tä (ura- ja tekninen koulutus) varten, ja jossa näkyvät merkityt komponentit ja liitännät, jotka ovat olennaisia asennuksen ja käytön kannalta.

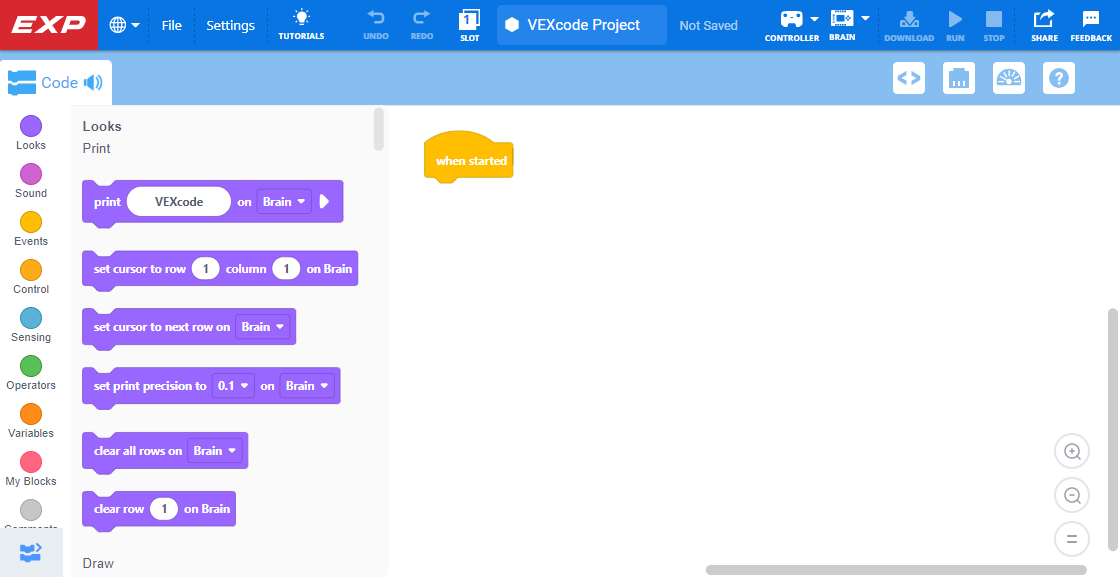

Avaa projekti VEXcode EXP:ssä.

Kaavio, joka havainnollistaa robotin konfigurointiasetuksia CTE-sovelluksissa (ura- ja tekninen koulutus) ja esittelee tärkeimmät komponentit ja niiden liitännät optimaalisen suorituskyvyn saavuttamiseksi.

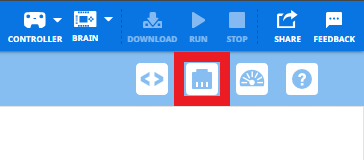

Valitse Devices Window -kuvake näytön oikeasta yläkulmasta.

Kaavio, joka havainnollistaa VEX-robotin kokoonpanoa ja näyttää tärkeimmät komponentit ja niiden liitännät ura- ja teknisen koulutuksen kannalta.

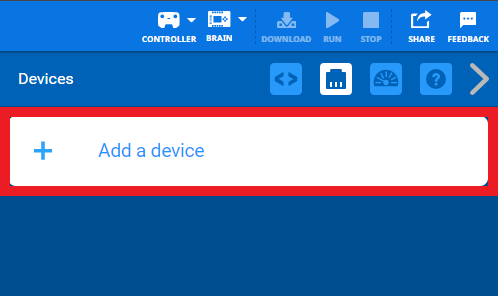

ValitseLisää laite -painike.

Kaavio, joka havainnollistaa robotin kokoonpanoa CTE:tä (ura- ja tekninen koulutus) varten ja näyttää tärkeimmät komponentit ja niiden liitännät optimaalisen asennuksen ja toiminnallisuuden saavuttamiseksi.

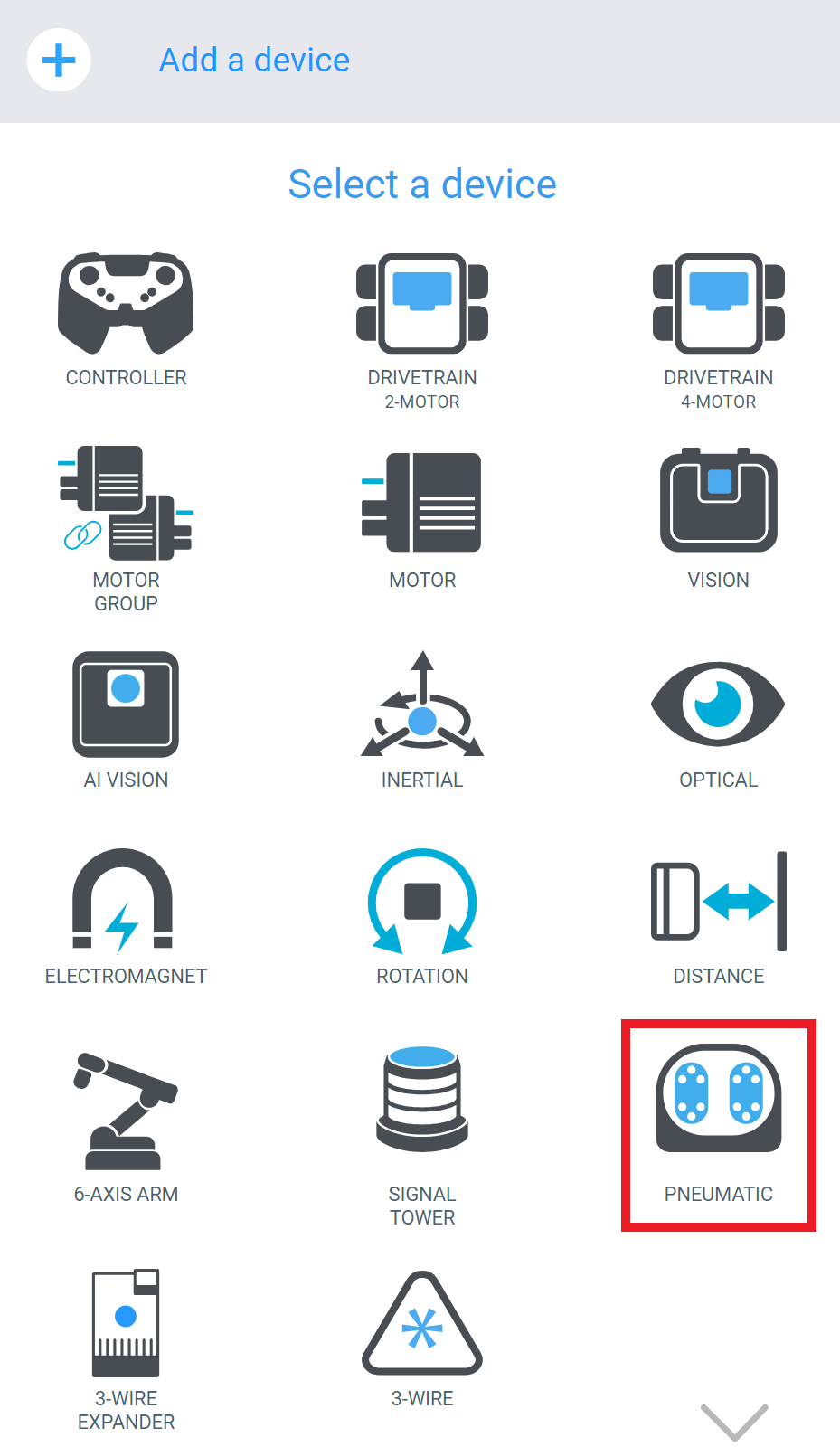

Valitse käytettävissä olevien laitteiden luettelosta PNEUMATIC .

Kaavio, joka näyttää robotin kokoonpanoasetukset CTE-sovelluksille (ura- ja tekninen koulutus) ja havainnollistaa tärkeimpiä komponentteja ja niiden järjestelyä optimaalisen suorituskyvyn saavuttamiseksi.

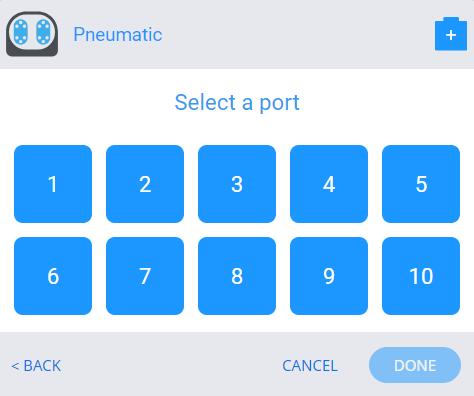

Valitse, mihin porttiin pneumatiikka on kytketty EXP Brainissa.

Kaavio, joka havainnollistaa robotin konfigurointiasetuksia CTE:lle (ura- ja tekninen koulutus) ja esittelee eri komponentteja ja niiden liitäntöjä optimaalisen suorituskyvyn saavuttamiseksi.

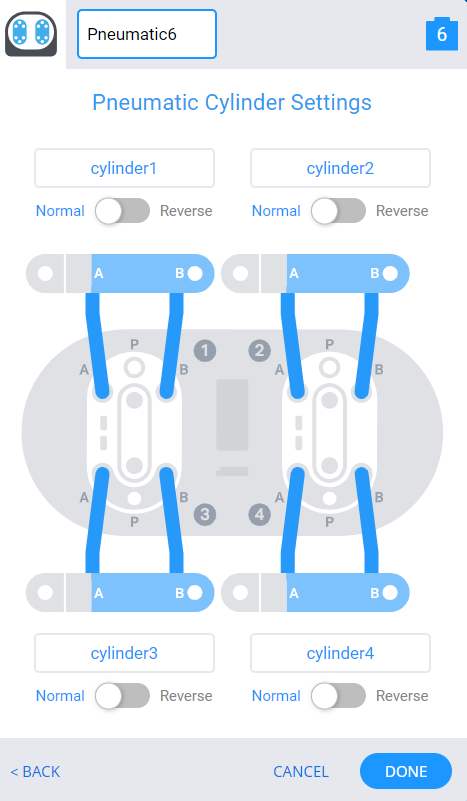

Pneumaattisen sylinterin asetukset -ikkuna avautuu.

Asetuksissa on oletusarvoisesti sylinterien A- ja B-puolet kytketty automaattisesti pneumaattisen solenoidin A- ja B-puolelle.

Kaavio, joka havainnollistaa robotin kokoonpanoa CTE:tä (ura- ja tekninen koulutus) varten ja näyttää eri komponentit ja niiden liitännät asennusprosessin ymmärtämisen helpottamiseksi.

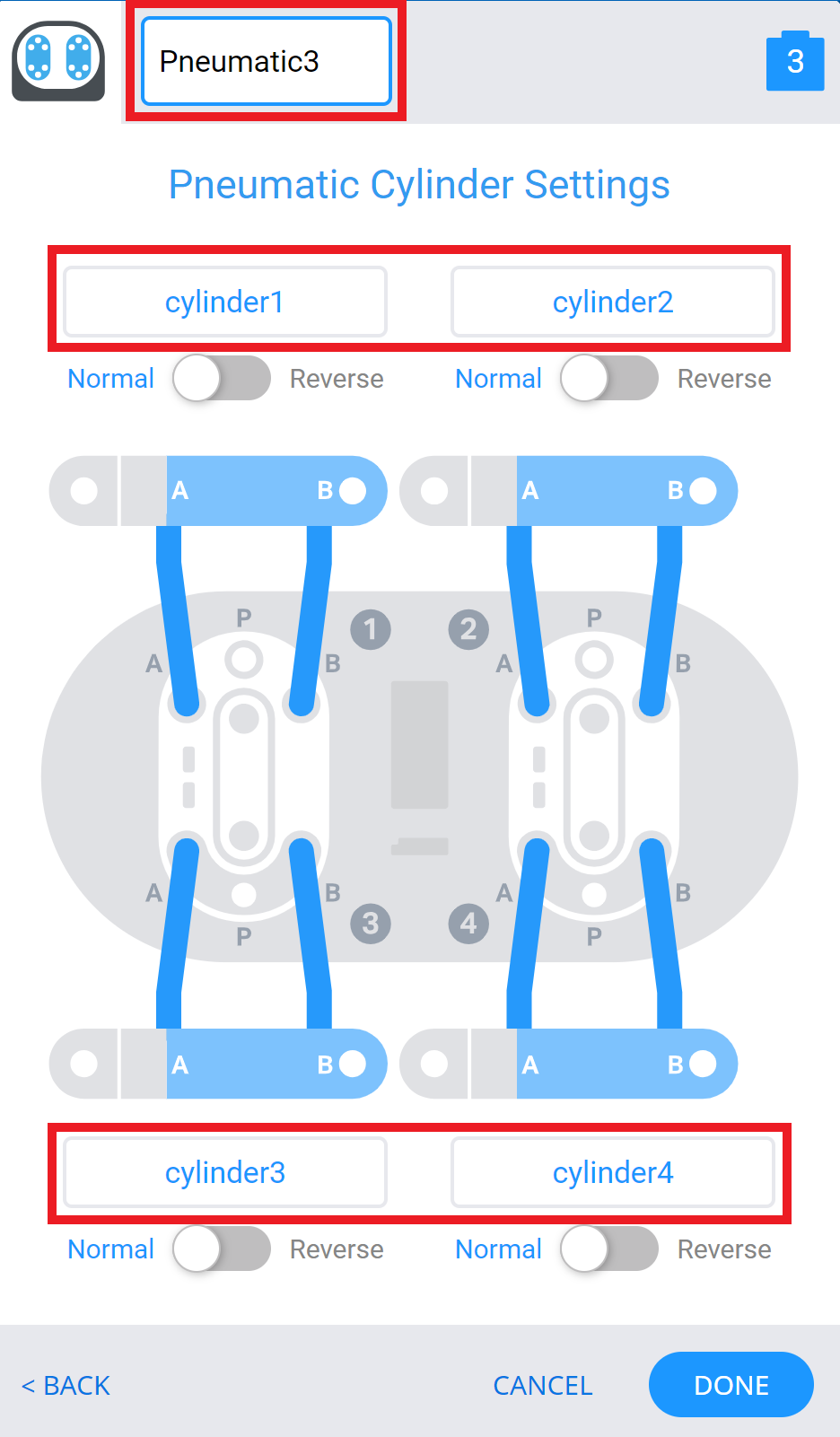

Pneumaattisten sylinterien asetukset -ikkunassa voit nimetä pneumatiikan ja yksittäiset sylinterit uudelleen.

Kaavio, joka havainnollistaa robotin kokoonpanoa CTE:lle (ura- ja tekninen koulutus) merkittyine komponentteineen ja liitäntöineen, tarjoten visuaalisen oppaan robottien kokoamiseen ja ohjelmointiin.

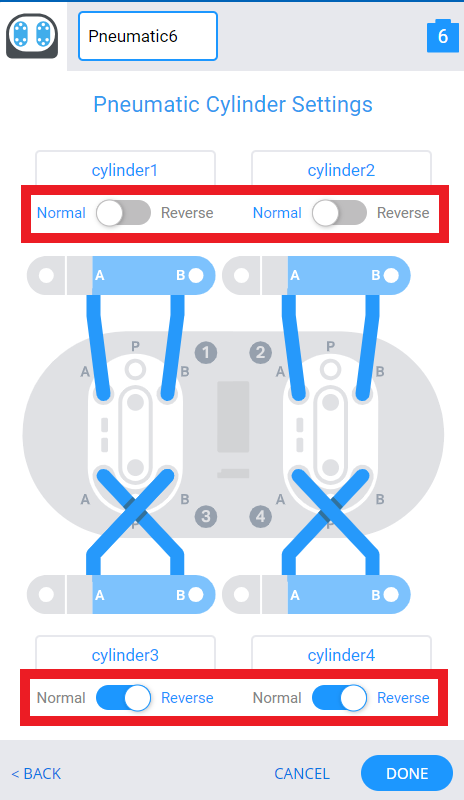

Voit valitaNormal taiReverse vaihtaaksesi sylinterien kokoonpanoa.

Kaavio, joka havainnollistaa robotin kokoonpanoasetuksia CTE:lle (ura- ja tekninen koulutus), ja näyttää eri komponentit ja niiden liitännät optimaalisen suorituskyvyn saavuttamiseksi.

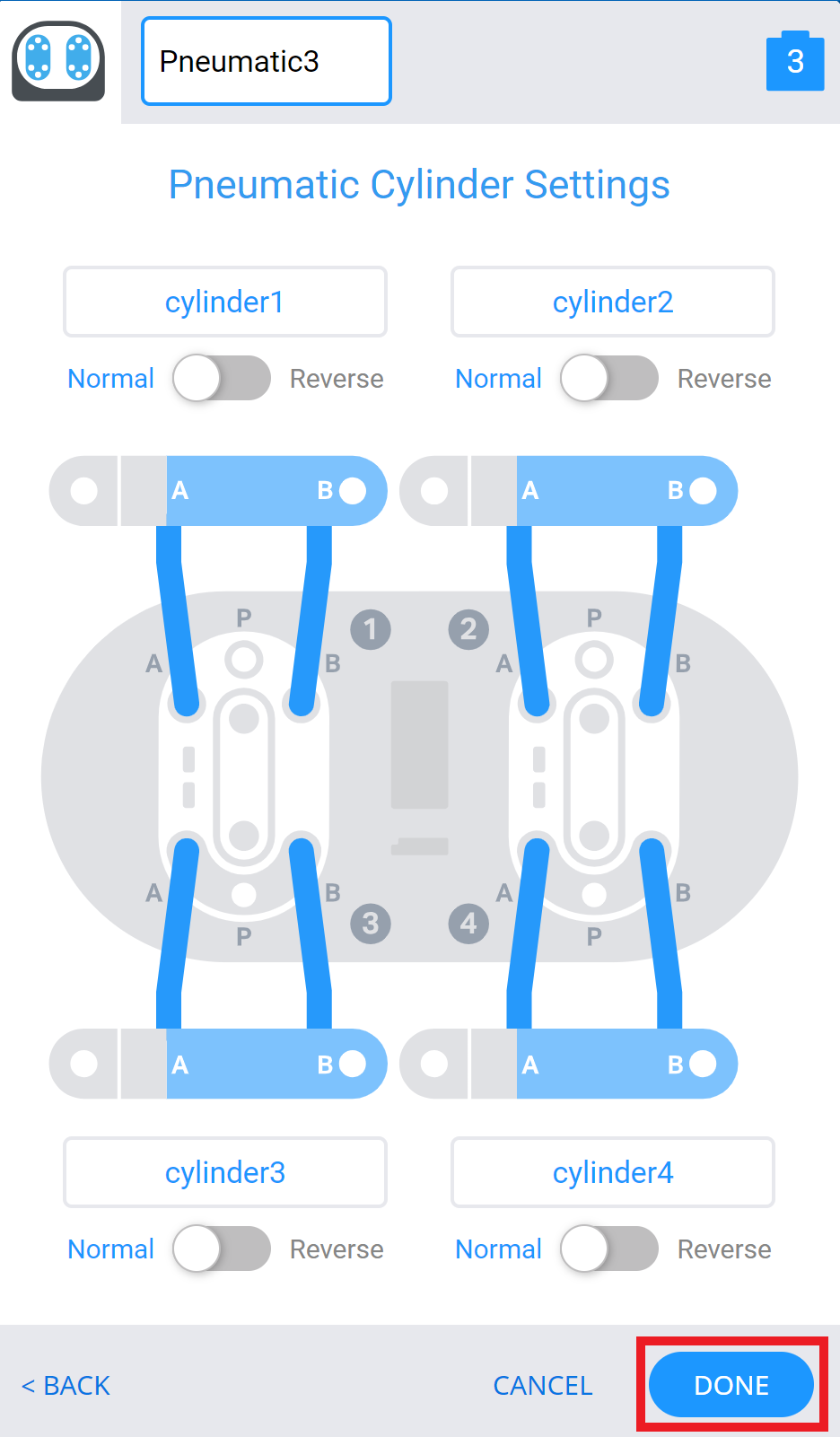

ValitseValmis.

Kaavio, joka havainnollistaa robotin kokoonpanoasetuksia CTE:lle (ura- ja tekninen koulutus), ja näyttää eri komponentit ja niiden liitännät suorituskyvyn optimoimiseksi.

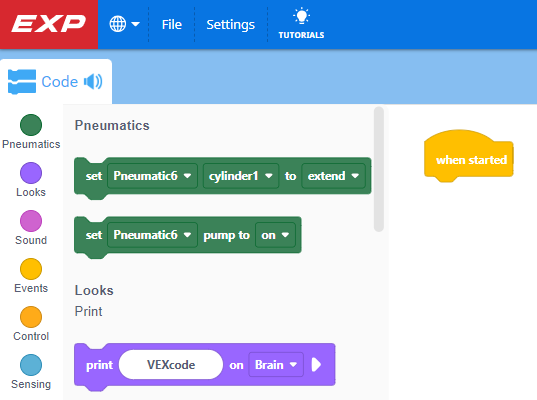

Pneumatiikkakomennot näkyvät Toolboxissa, jolloin voit aloittaa pneumatiikkajärjestelmän koodauksen VEXcode EXP:ssä.
