¿Qué es la utilidad de firmware V5?

La utilidad VEX V5 Firmware es una herramienta que proporciona a los usuarios opciones que no están disponibles a través de VEXcode V5. Puede proporcionar información vital a través del botón de información, cuando trabaja con el soporte de VEX para determinar posibles causas de problemas de hardware. La utilidad de firmware V5 también es vital en entornos de competición, ya que convertir un V5 Brain en un controlador de campo es necesario para realizar competiciones. Ejecutar diagnósticos de batería es otra opción a través de la Utilidad de firmware V5, que permite a los usuarios identificar posibles problemas con la batería V5.

Puede encontrar la utilidad de firmware VEX V5 aquí.

Actualizar el firmware del cerebro V5

Muchos productos VEX V5 contienen sus propios procesadores internos y se ejecutan en un sistema operativo especial conocido como "VEXos". Este sistema operativo está escrito íntegramente por VEX Robotics y aprovecha la flexibilidad y el poder del hardware VEX para las diversas necesidades de la educación y los rigores de la competencia.

VEXos permite funciones de programación avanzadas y una experiencia de usuario mejorada. La mejor manera de garantizar que su sistema V5 funcione correctamente es mantener el firmware actualizado. Puede actualizar el firmware del V5 Brain utilizando la Utilidad de firmware V5.

Diagrama que ilustra los pasos de solución de problemas para problemas de la categoría V5, con componentes etiquetados y elementos de diagrama de flujo para guiar a los usuarios a través del proceso de resolución de problemas.

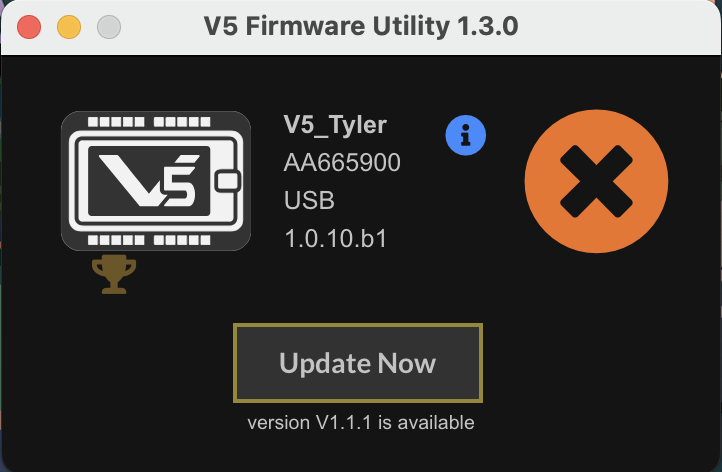

Si el V5 Brain no está actualizado, habrá una x naranja y un botón para ejecutar una actualización de firmware.

Diagrama de flujo que ilustra los pasos de solución de problemas de la categoría V5, presentando puntos de decisión y acciones para resolver problemas comunes.

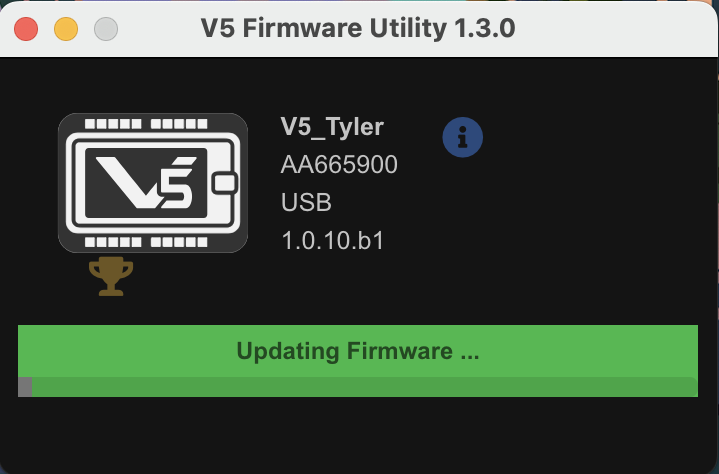

La Utilidad de firmware descargará y ejecutará la actualización del firmware.

Captura de pantalla que ilustra los pasos de solución de problemas para la categoría V5, con opciones resaltadas e instrucciones para resolver problemas comunes.

Después de descargar el firmware en el V5 Brain, deberá apagar y encender el Brain.

Diagrama que ilustra los pasos de solución de problemas para problemas de la categoría V5, con componentes etiquetados y elementos de diagrama de flujo para guiar a los usuarios en la resolución de problemas comunes.

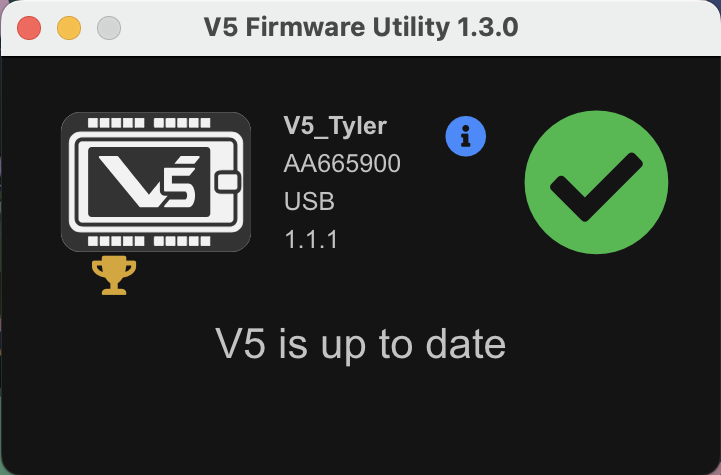

Cuando el firmware esté actualizado, la Utilidad de firmware tendrá una marca verde y dirá "V5 está actualizado".

Encontrar información sobre el cerebro V5 y el sistema del usuario

Tener información sobre el V5 Brain y el sistema del usuario puede resultar útil a la hora de solucionar problemas.

Diagrama de flujo que ilustra los pasos de solución de problemas de la categoría V5, presentando puntos de decisión y acciones para resolver problemas comunes.

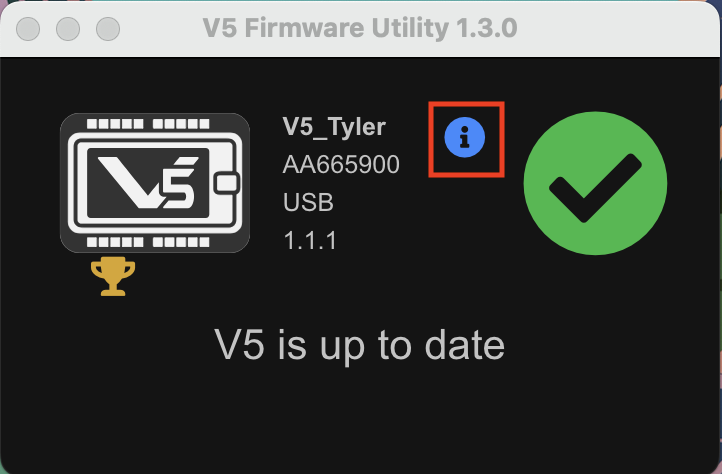

Haga clic en el icono de información en la utilidad de firmware.

Captura de pantalla de los pasos de solución de problemas de V5, que muestra mensajes de error y soluciones para problemas comunes encontrados en las operaciones de la categoría V5.

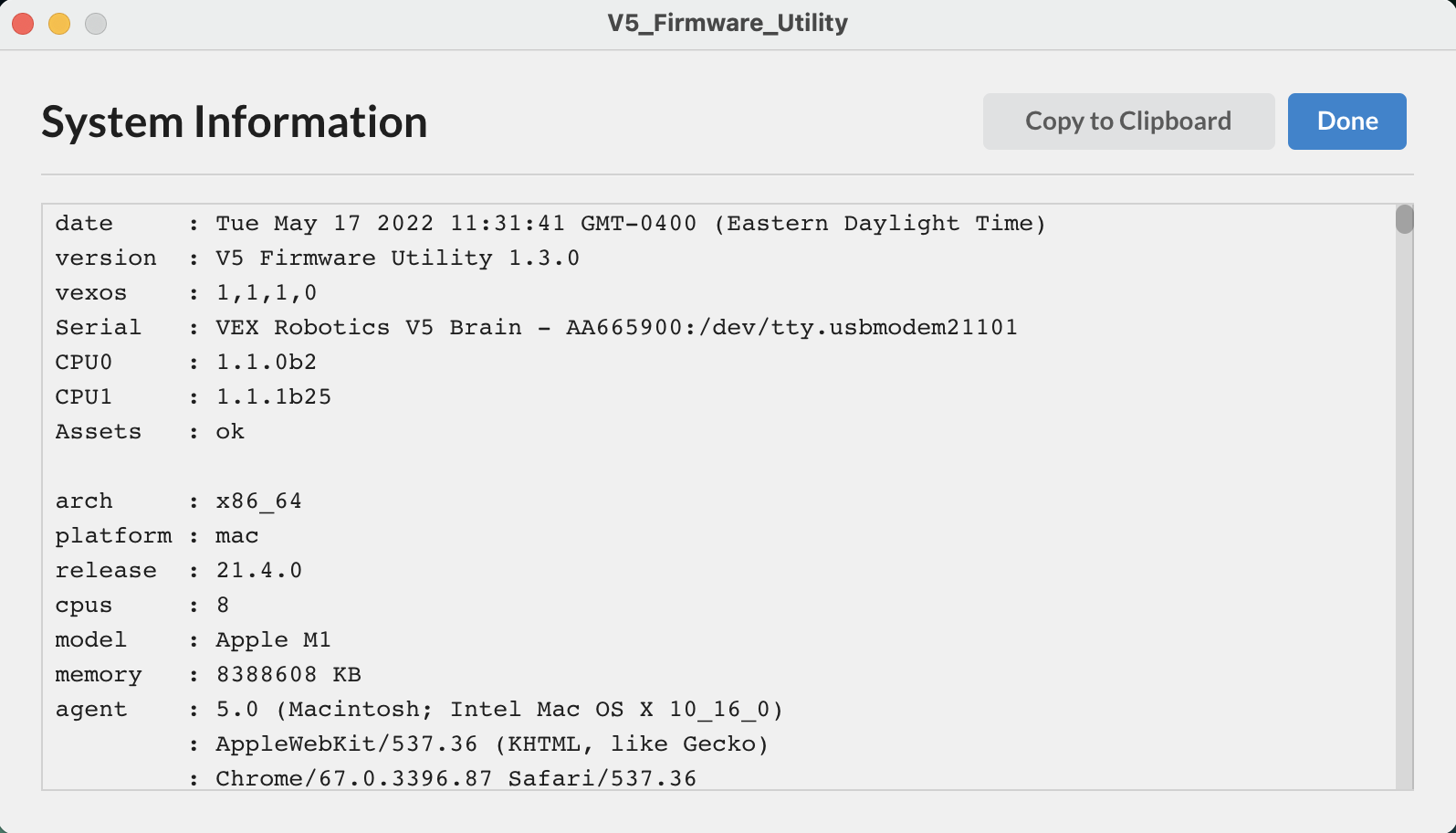

Esto mostrará información sobre el V5 Brain conectado y la información del sistema del usuario. Esto se puede utilizar para ayudar al soporte de VEX con la resolución de problemas.

Descarga de la aplicación Skills Field Control

Los equipos de competición ahora tienen la oportunidad de ejecutar partidas de habilidades de robots utilizando un cerebro de robot V5 como controlador de campo utilizando la aplicación Skills Field Control. Esto permite que las partidas de Habilidades se ejecuten de manera más fácil y eficiente.

Diagrama de flujo que ilustra los pasos de solución de problemas de la categoría V5, incluidos los puntos de decisión y las acciones para resolver problemas comunes.

Haga clic en el ícono Trofeo en la Utilidad de firmware.

Captura de pantalla que ilustra los pasos de solución de problemas para la categoría V5, con opciones y configuraciones resaltadas relevantes para resolver problemas comunes.

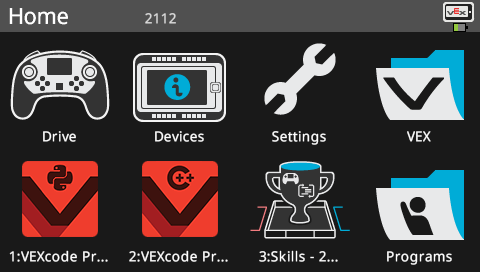

Esto descargará la aplicación Field Control en la tercera ranura del programa.

Captura de pantalla de la interfaz de resolución de problemas V5, que muestra mensajes de error y soluciones sugeridas para problemas comunes relacionados con los sistemas robóticos V5.

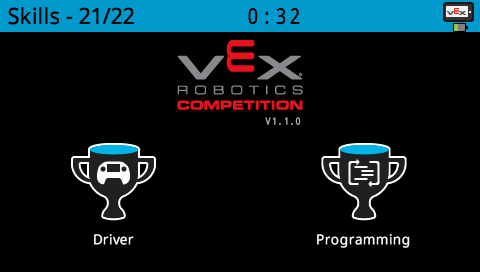

Una vez que seleccione la aplicación Field Control, podrá utilizar el V5 Brain como controlador de campo de habilidades. Consulte el artículo para obtener más información sobre el uso de un cerebro V5 para el control de campo del desafío de habilidades robóticas.

Opciones avanzadas

Acceder a las opciones avanzadas en la Utilidad de firmware V5 le permite actualizar su número de equipo, ejecutar diagnósticos de batería para solucionar más problemas, entre otros elementos.

Diagrama de flujo de resolución de problemas V5 que ilustra los pasos para resolver problemas comunes, incluidos los puntos de decisión y las acciones a tomar en función de la entrada del usuario.

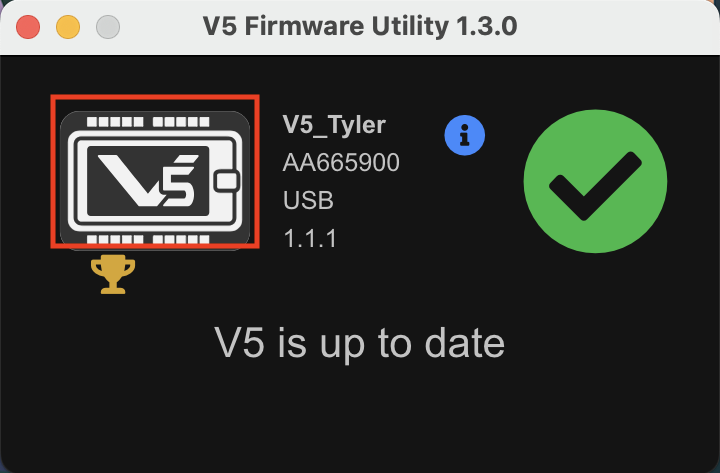

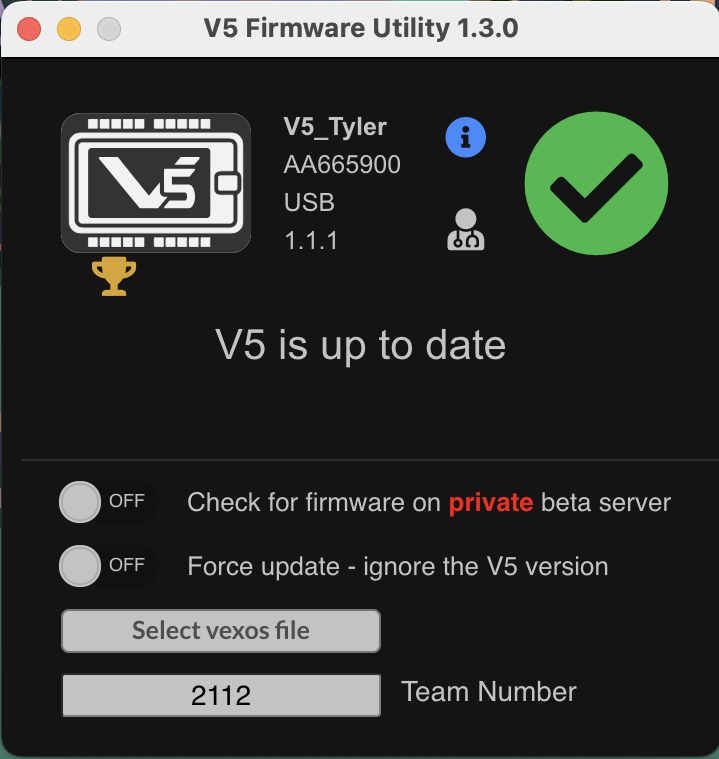

Presione Mayús + V y haga clic en el centro del V5 Brain dentro de la Utilidad de firmware.

Captura de pantalla de los pasos de solución de problemas para la categoría V5, que muestra varias opciones y configuraciones para resolver problemas. Incluye botones etiquetados e instrucciones para orientar al usuario.

Esto expondrá opciones avanzadas, incluida la actualización de su número de equipo o la ejecución de diagnósticos de batería.

Diagnóstico de batería

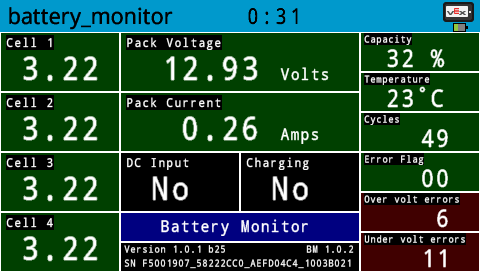

Ver la pantalla de diagnóstico de la batería le permite ver el color de las celdas de la batería, lo que indica si algunas celdas no mantienen la carga en comparación con otras, lo cual es visible mediante un sistema de codificación de colores de verde, rojo y negro. Esto es útil para determinar si una batería V5 está defectuosa o no y debe reemplazarse.

Captura de pantalla que ilustra los pasos de solución de problemas para la categoría V5, con opciones resaltadas e instrucciones para resolver problemas comunes.

Haga clic en el icono de un médico.

Diagrama que ilustra los pasos de solución de problemas para la categoría V5, mostrando los componentes clave y sus conexiones para ayudar a los usuarios a resolver problemas comunes.

Esto abrirá el diagnóstico de la batería en su V5 Brain conectado. Para obtener más información sobre la pantalla de diagnóstico de la batería, vea este artículo.
