Montaje del soporte del monitor de campo en el campo de competición portátil V5

Este artículo le mostrará cómo montar el soporte del monitor de campo en el campo de competición portátil V5.

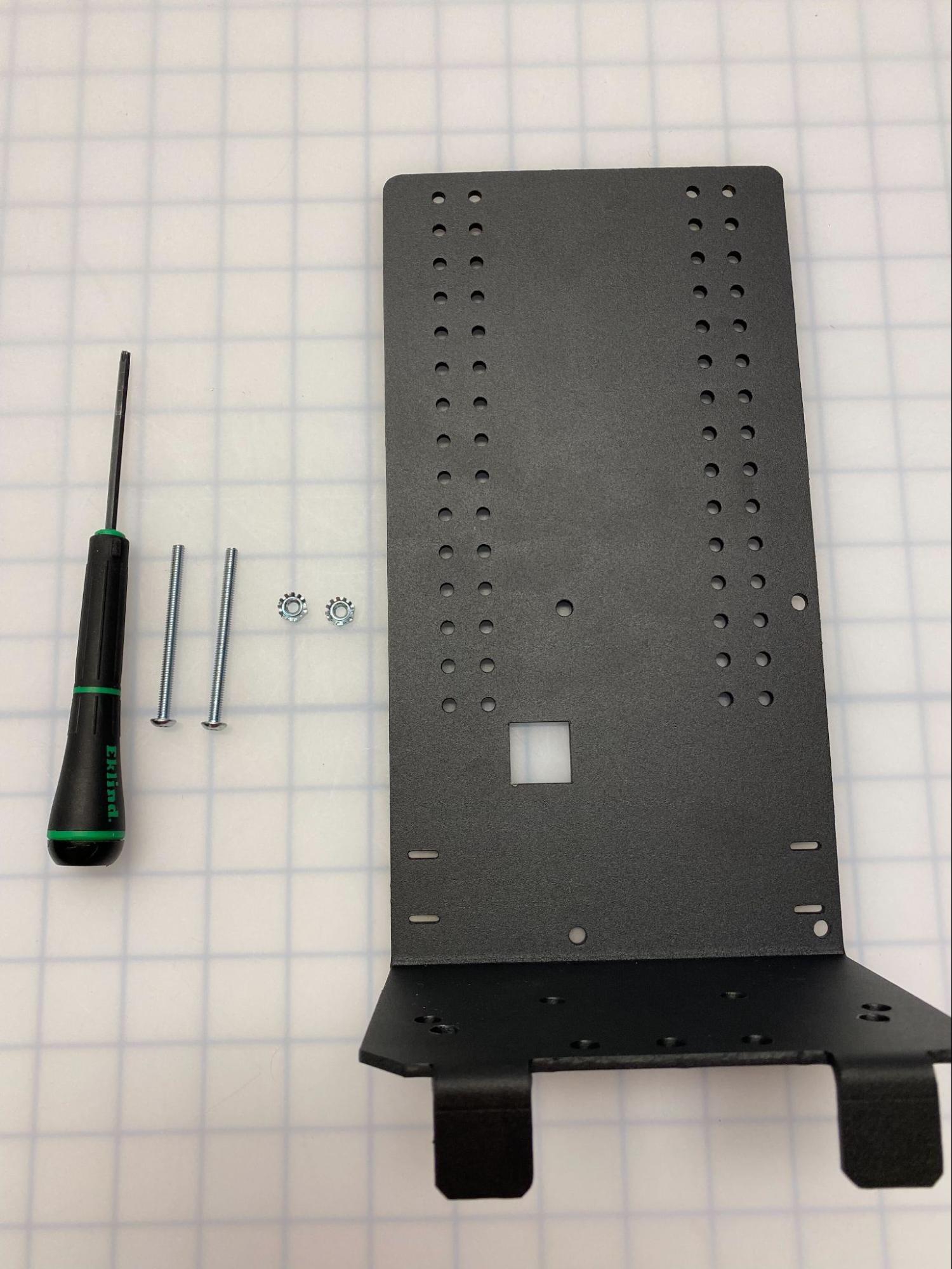

Paso 1 del proceso de configuración de robots de competición V5, que ilustra la configuración inicial de los componentes para un rendimiento óptimo en competiciones de robótica.

1. Reúna los accesorios para montar el soporte.

Se requiere montar el soporte del monitor de campo en el hardware de campo portátil:

  • Tornillo de estrella 8-32 x 2,25” - Cant. 2
  • Tuercas Nylock - Cantidad 2
  • destornillador T15

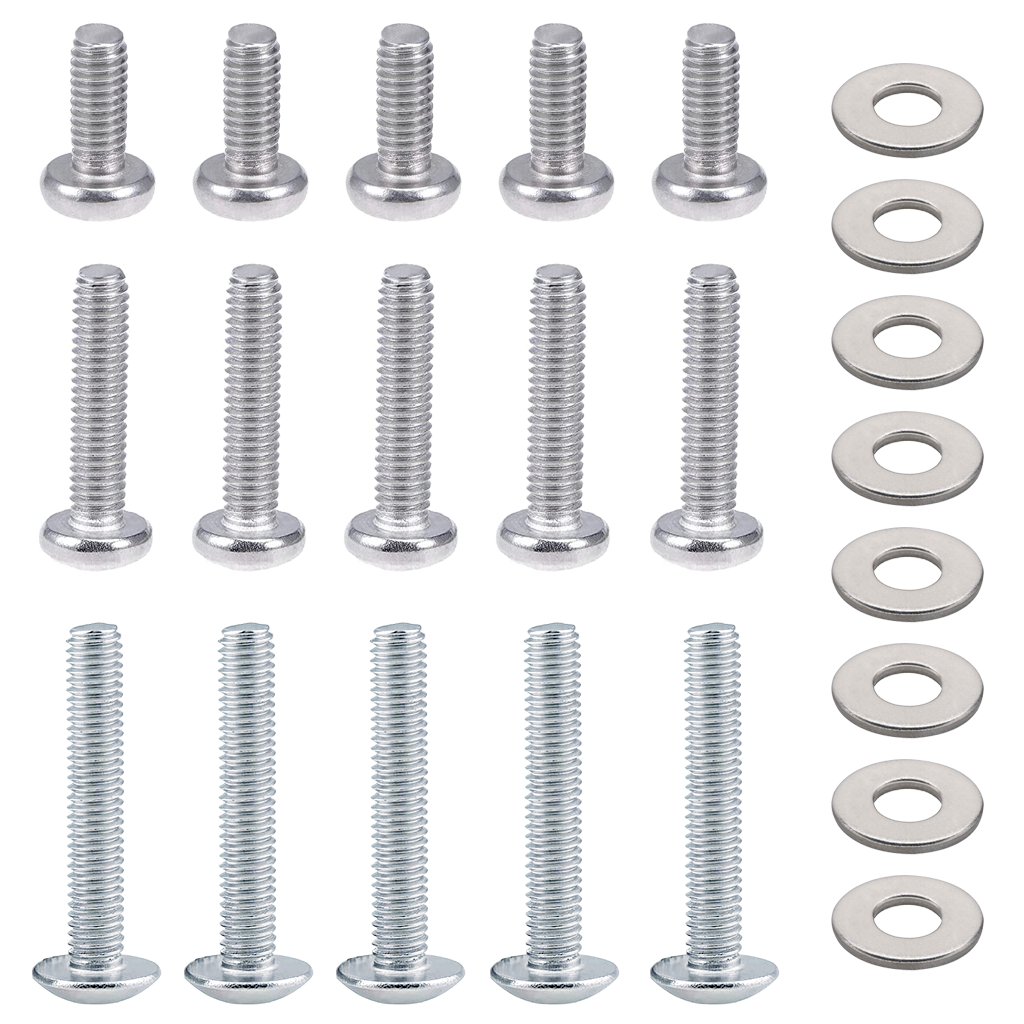

Paso 2 del proceso de configuración del robot de competición V5, que ilustra los componentes clave y las instrucciones de montaje para construir un robot de competición.

2. Reúna el hardware para montar un monitor.

Montaje del monitor en el soporte del monitor de campo. Hardware necesario:

  • Hardware de montaje de monitor VESA estandarizado
  • Tornillo, M4 x 0,7 x 10 mm - Cant. 5
  • Tornillo, M4 x 0,7 x 18 mm - Cant. 5
  • Tornillo, M4 x 0,7 x 25 mm - Cant. 5
  • Espaciador - Cantidad 8
  • Destornillador Phillips

Diagrama que ilustra el paso 3 para construir robots de competición en la categoría V5, con componentes etiquetados e instrucciones de montaje.

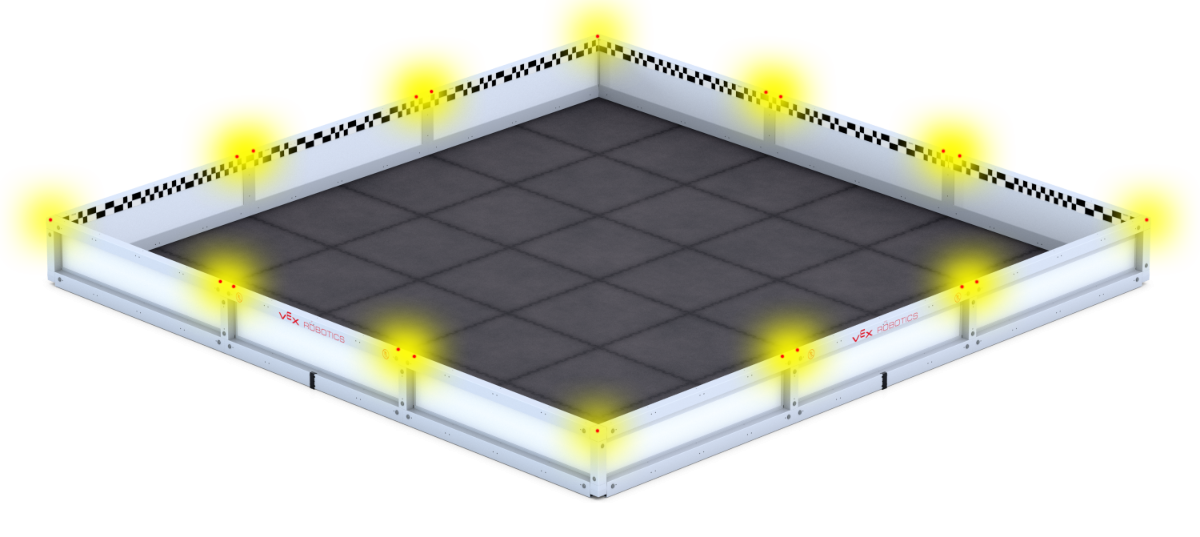

3. Determine una ubicación para colocar el soporte del monitor de campo

  • El soporte para monitor de campo se puede fijar a cualquier esquina o borde con un conector en T.

Diagrama de flujo que ilustra el proceso de diseño de robots de competición en V5, destacando los pasos clave y los puntos de decisión para un desarrollo eficaz del robot.

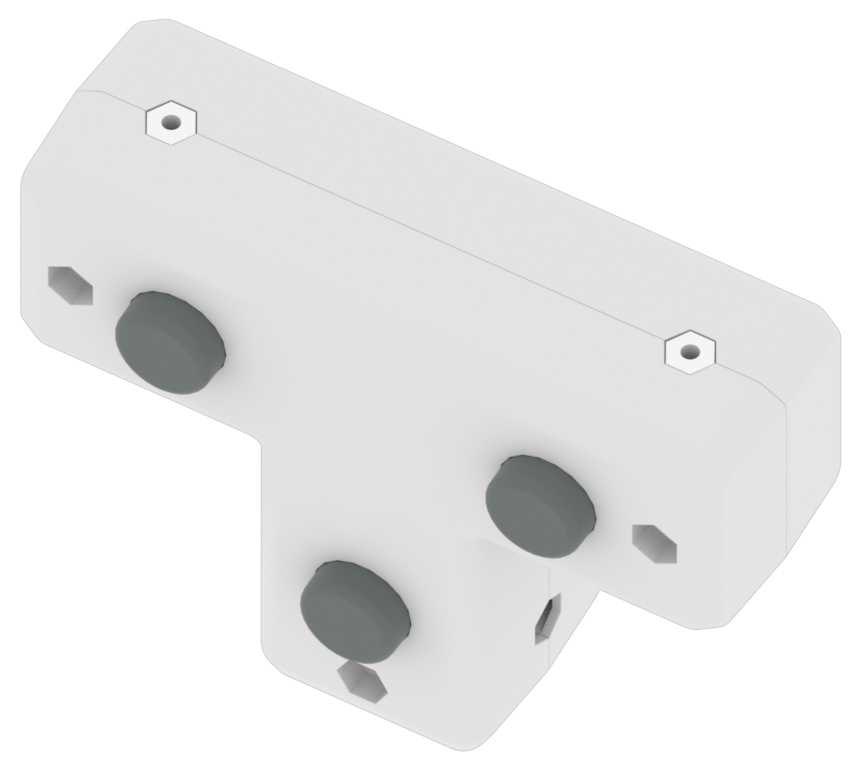

4. Una vez que se decide la ubicación, coloque las tuercas nylock en los alojamientos para tuercas del conector de esquina o de los conectores en T.

  • Para hacer esto, saque las extrusiones de los conectores para exponer los bolsillos de las tuercas.

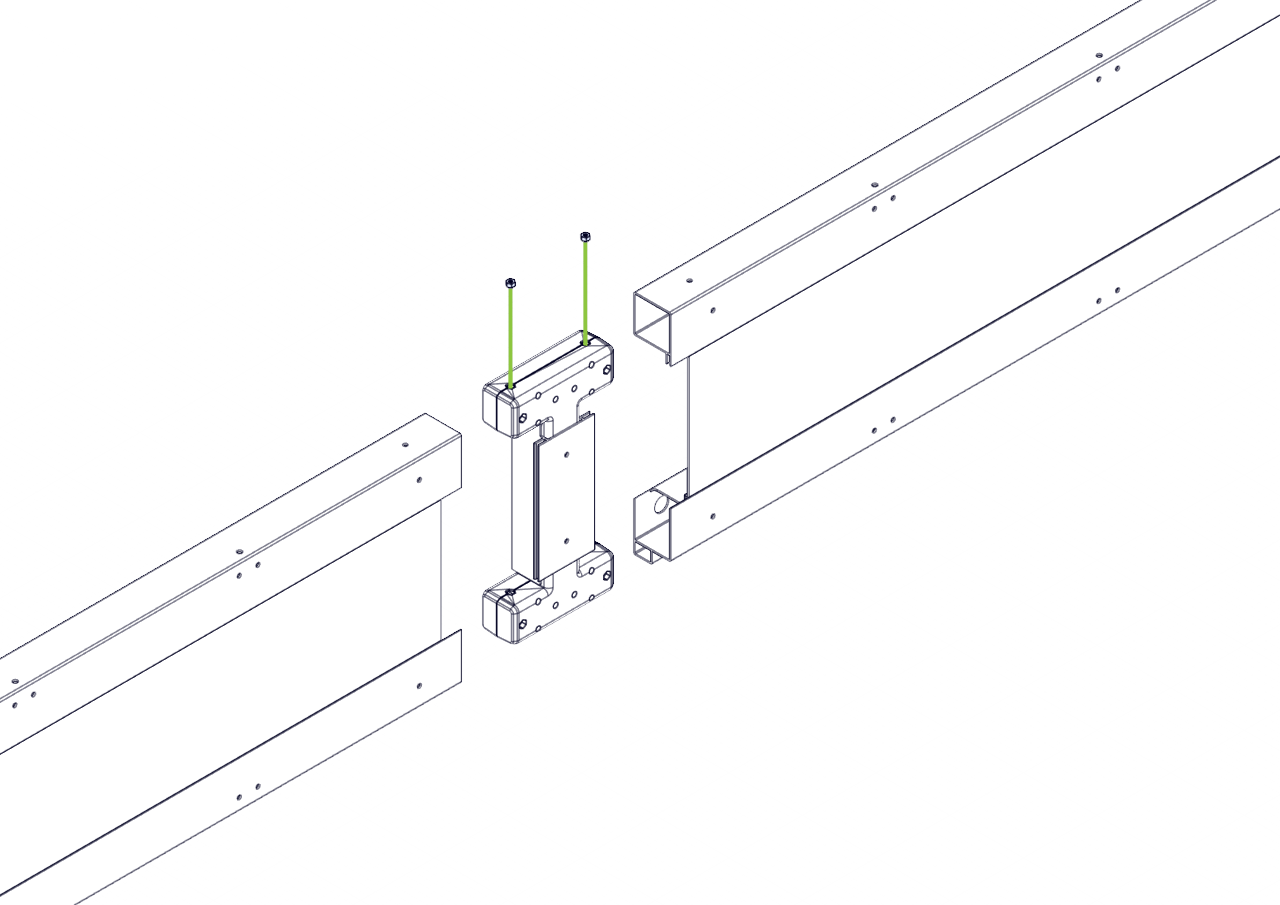

Diagrama que ilustra el proceso de ensamblaje de un robot de competición V5, destacando los componentes y conexiones clave para un rendimiento óptimo en competiciones de robótica.

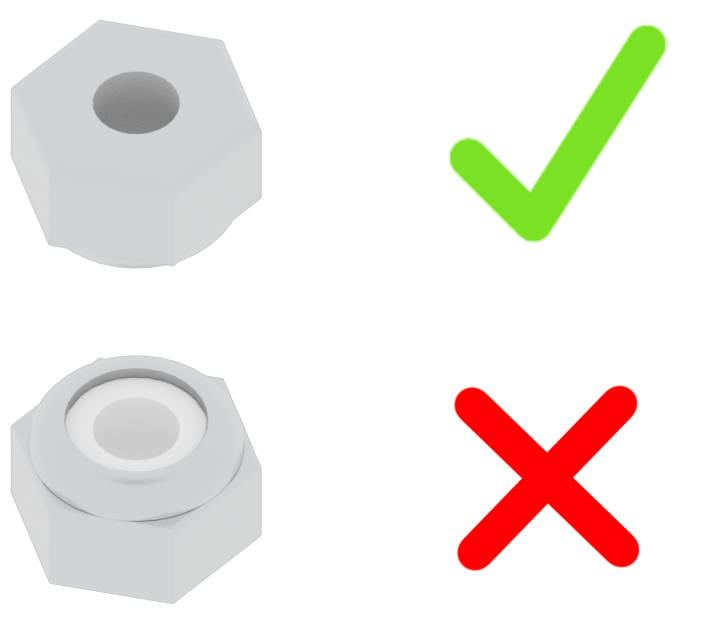

Nota: asegúrese de que las tuercas nylock estén insertadas en la orientación correcta.

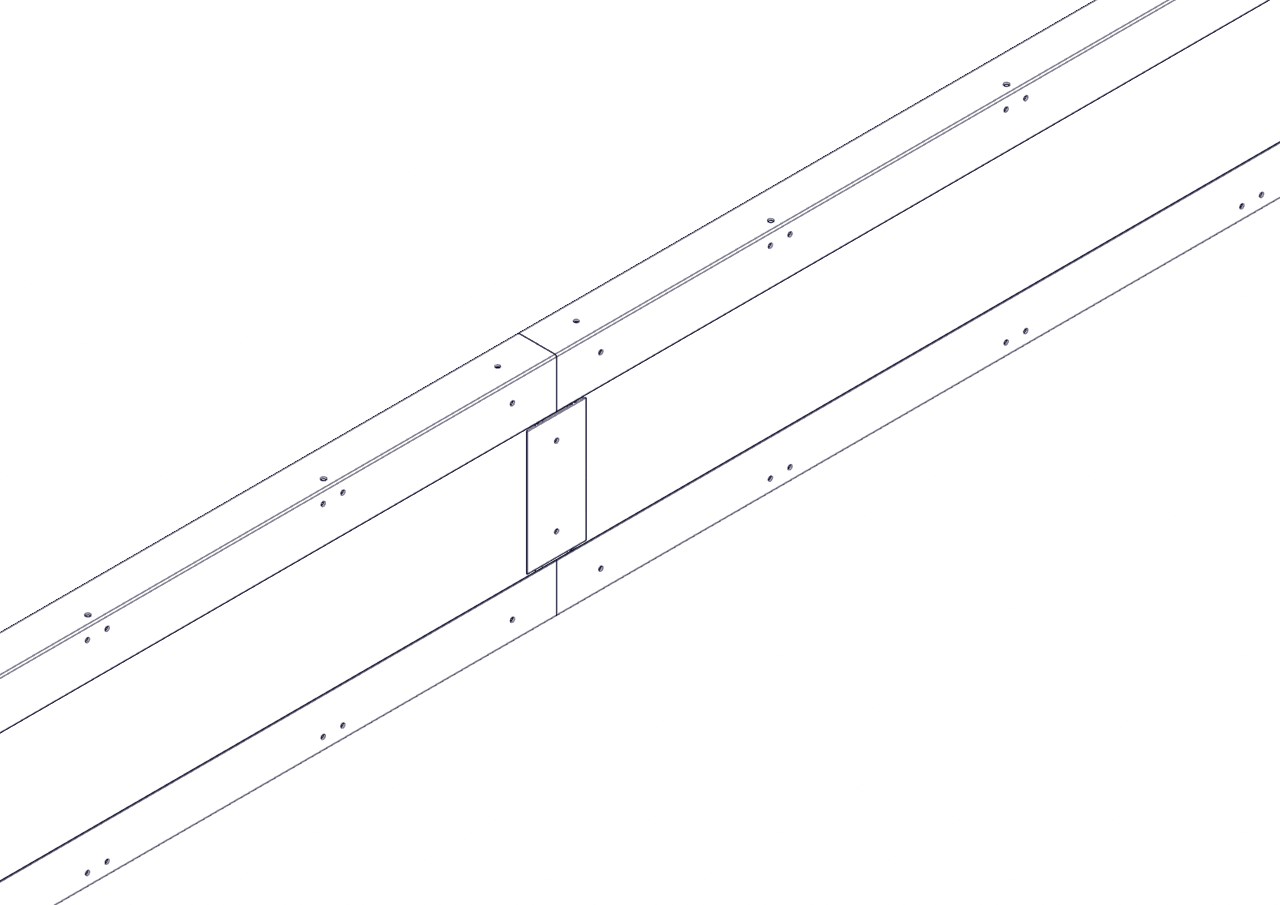

Diagrama que ilustra el proceso de ensamblaje de un robot de competición V5, destacando los componentes y conexiones clave para un rendimiento óptimo en competiciones de robótica.Diagrama que ilustra el paso 5.2 del proceso de ensamblaje de los robots de competencia V5, detallando los componentes clave y su disposición para un rendimiento óptimo.

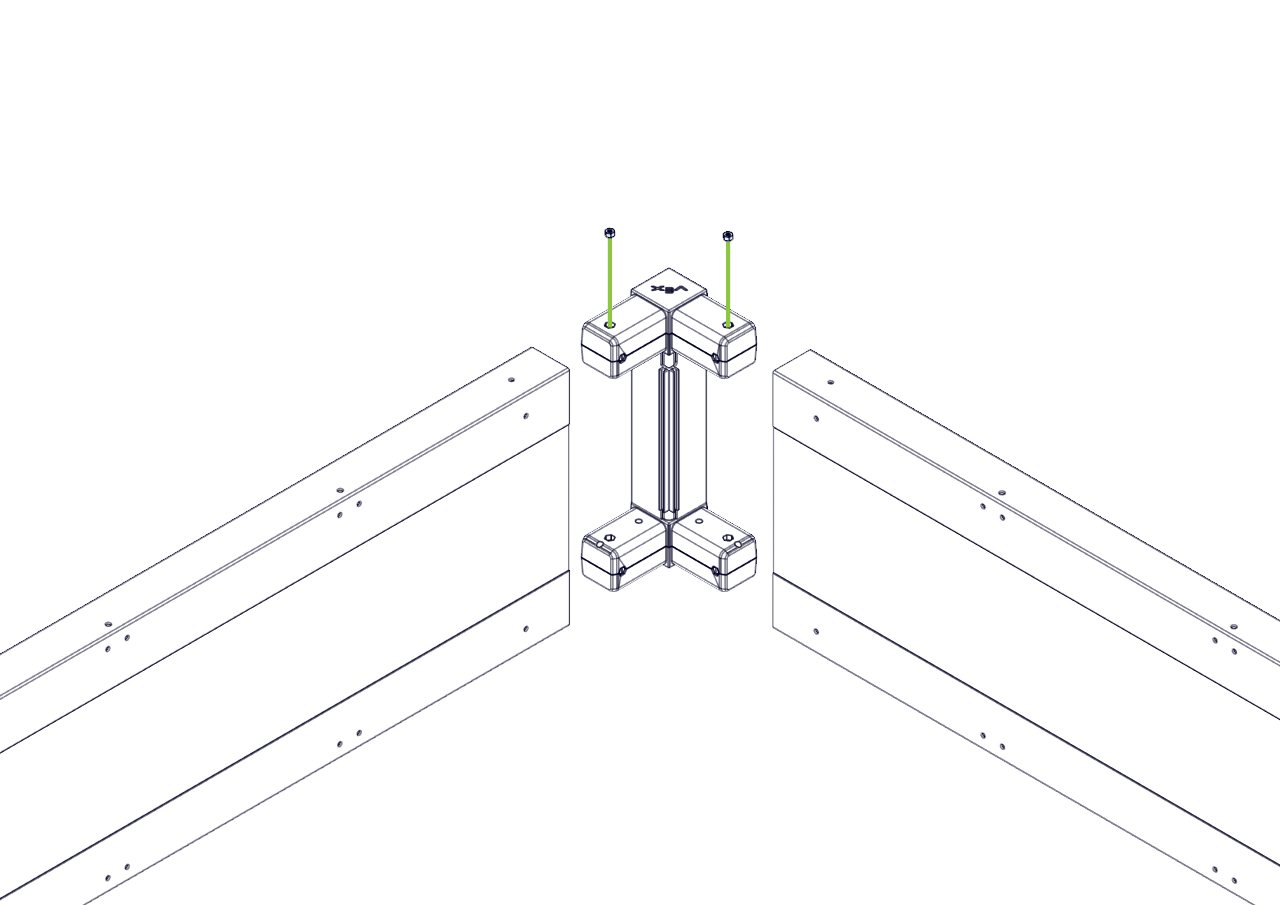

Captura de pantalla del paso 5.3 de la documentación de VEX Robotics, que ilustra el proceso de ensamblaje de un robot de competencia, resaltando los componentes clave y las instrucciones para construir y configurar el robot para competencias.Captura de pantalla que ilustra el paso 5.4 de la descripción de la categoría V5, centrándose en el ensamblaje o configuración de robots de competición, presentando componentes etiquetados e instrucciones para un diseño de robot eficaz.

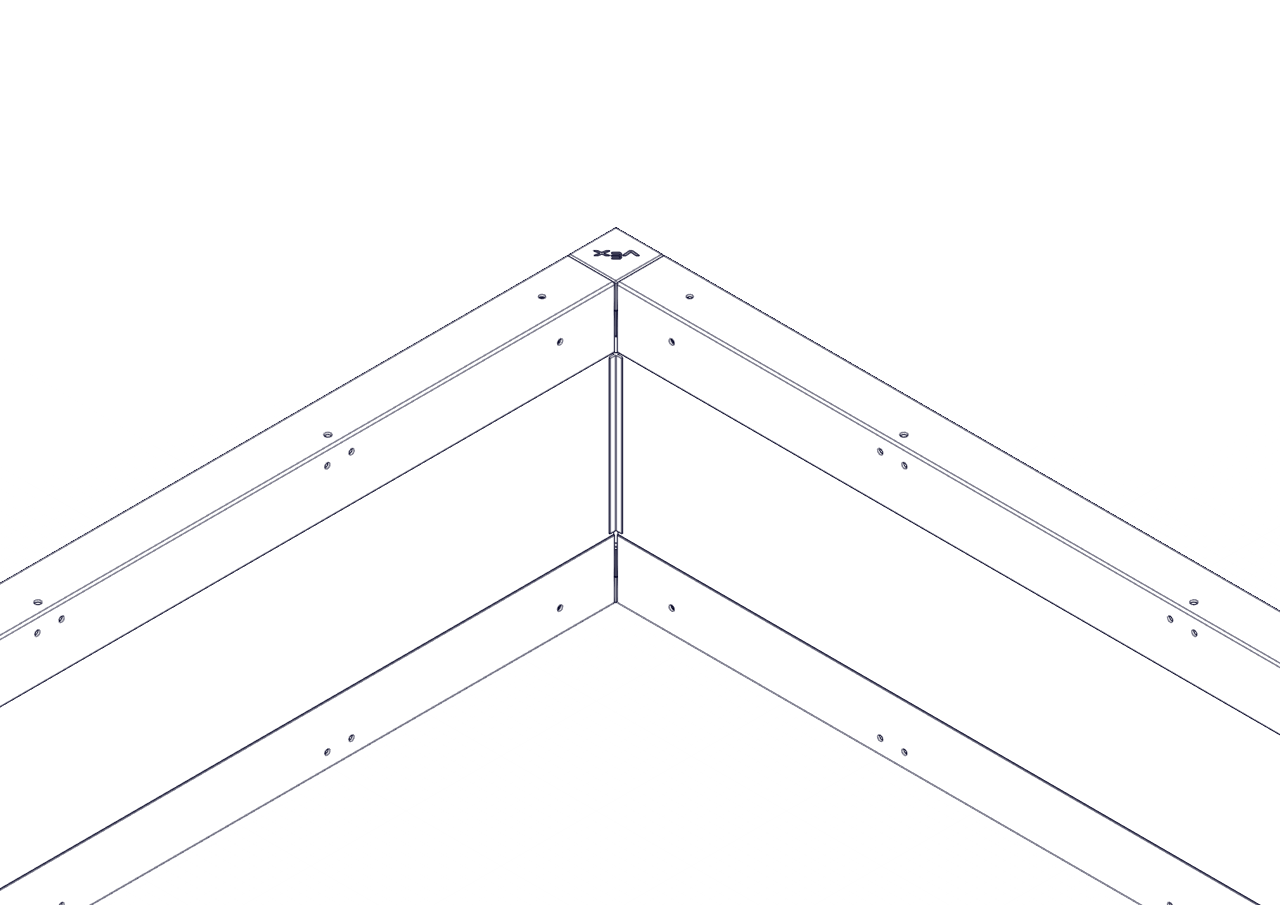

5. Conecte las extrusiones nuevamente al conector.

  • Asegúrese de que las tuercas permanezcan dentro de los bolsillos para tuercas.

Diagrama que ilustra el proceso de ensamblaje de un robot de competición, destacando los componentes clave y su disposición, como parte de la Descripción de la categoría V5 en la sección Robots de competición.Captura de pantalla de un proceso de diseño de un robot de competición, que ilustra el paso 6.2 en la descripción de la categoría V5 y muestra los componentes clave y las instrucciones de ensamblaje para construir un robot de competición.Diagrama de flujo que ilustra el proceso de configuración de robots de competición en V5, detallando los pasos y puntos de decisión para una configuración y un rendimiento óptimos.Diagrama de flujo que ilustra los pasos para configurar un robot de competición en el sistema V5, destacando los componentes y procesos clave involucrados en la configuración y operación.

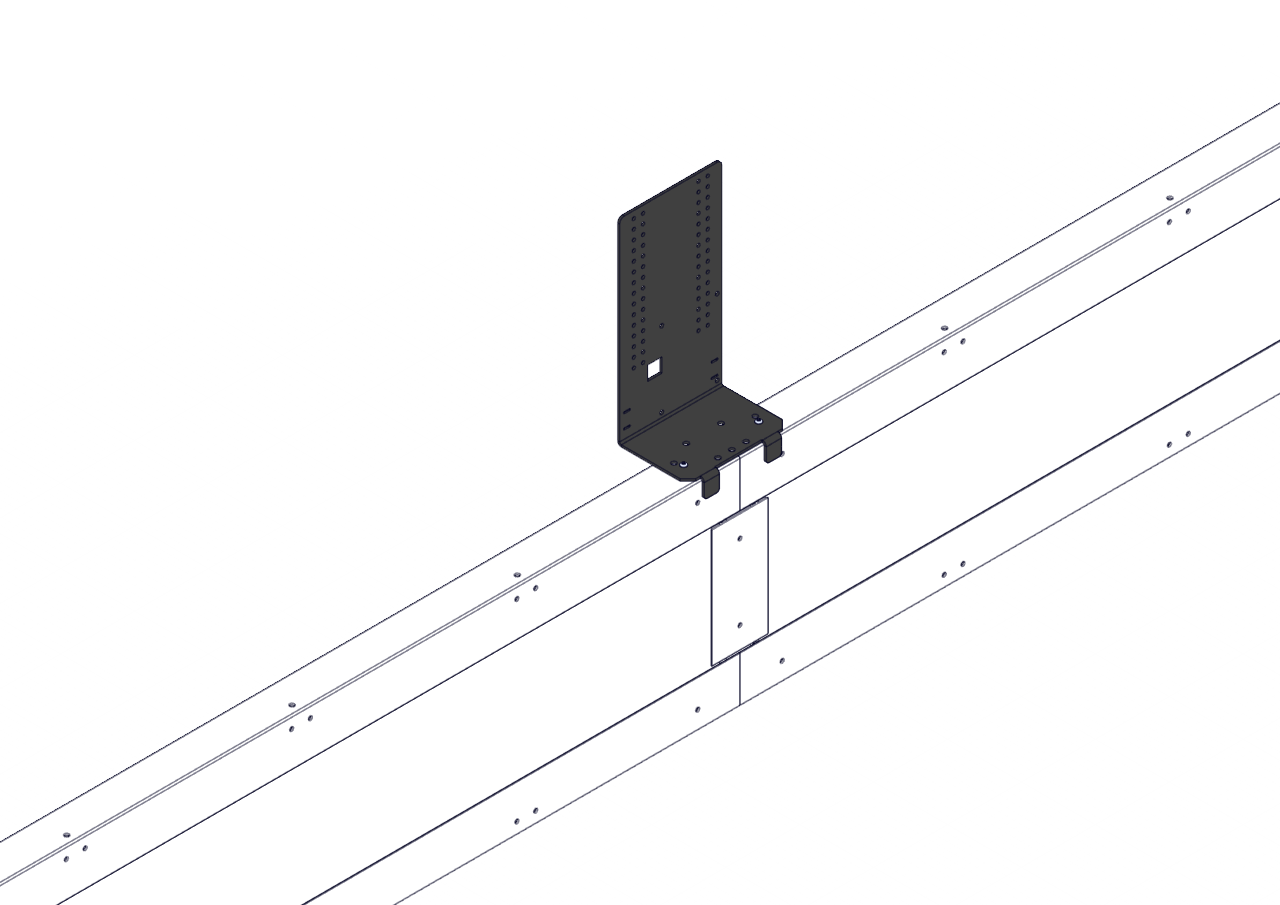

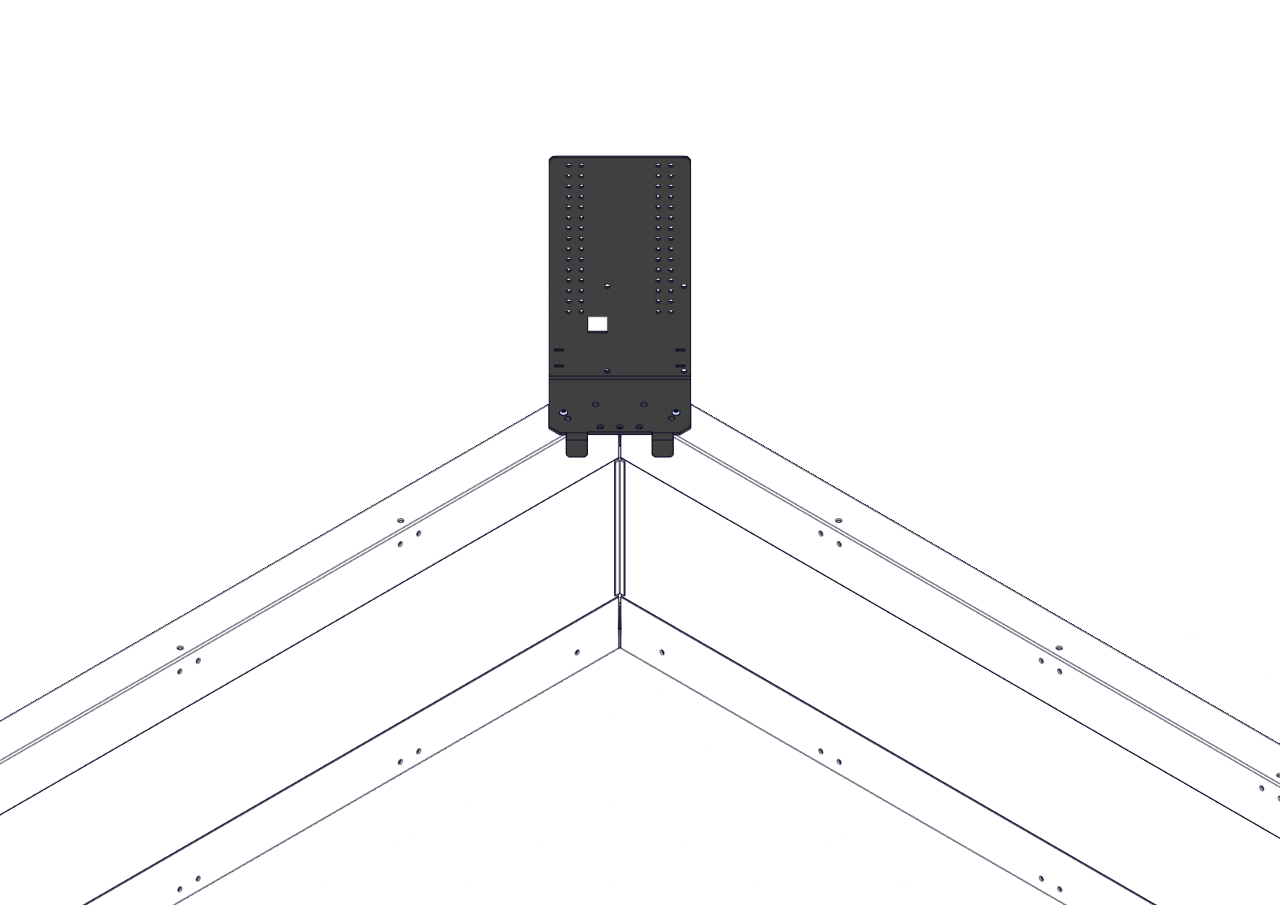

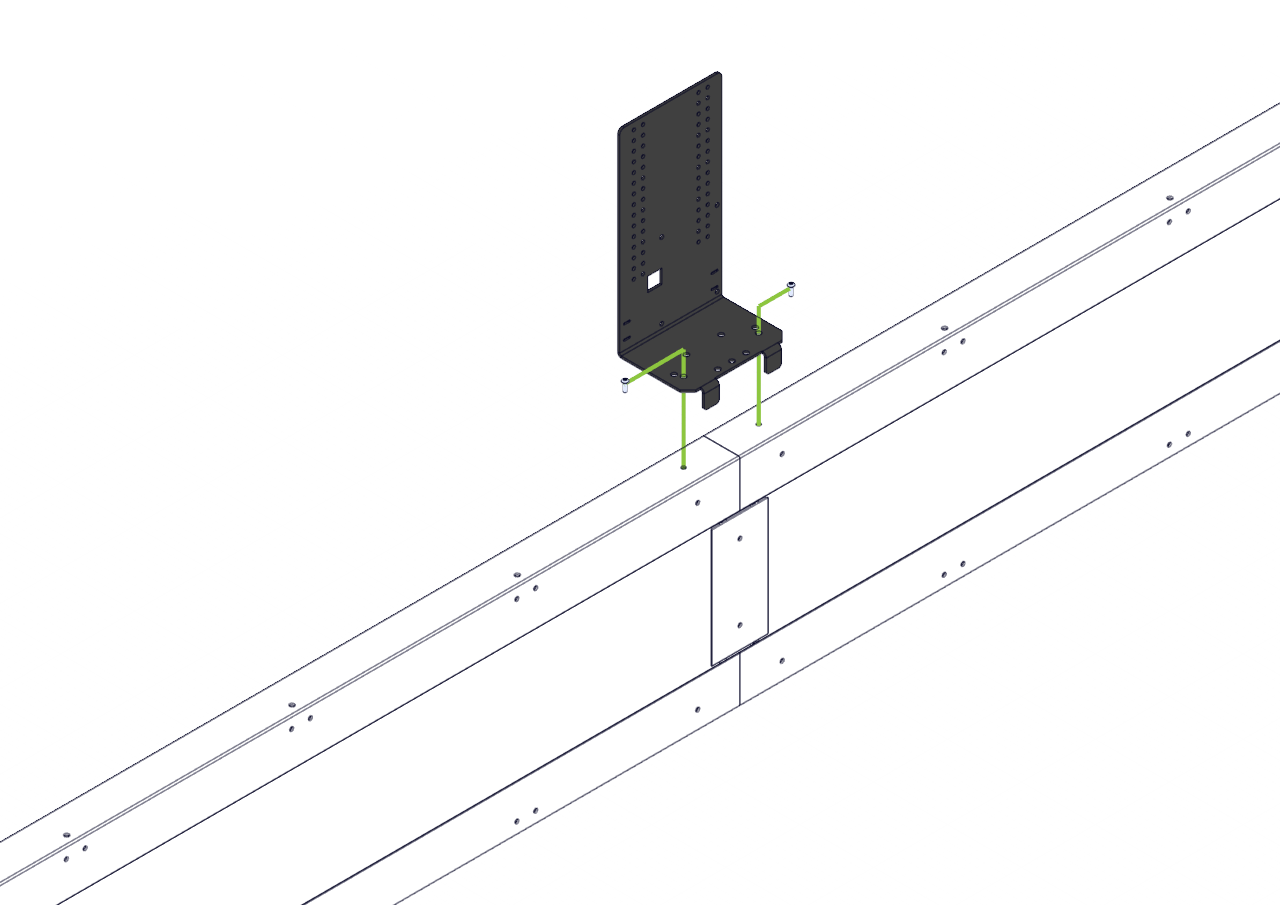

6. Coloque el soporte del monitor de campo sobre las extrusiones.

  • Fije el soporte con dos tornillos de estrella.
  • Asegúrese de que los tornillos estén completamente apretados y que el soporte del monitor de campo esté seguro.

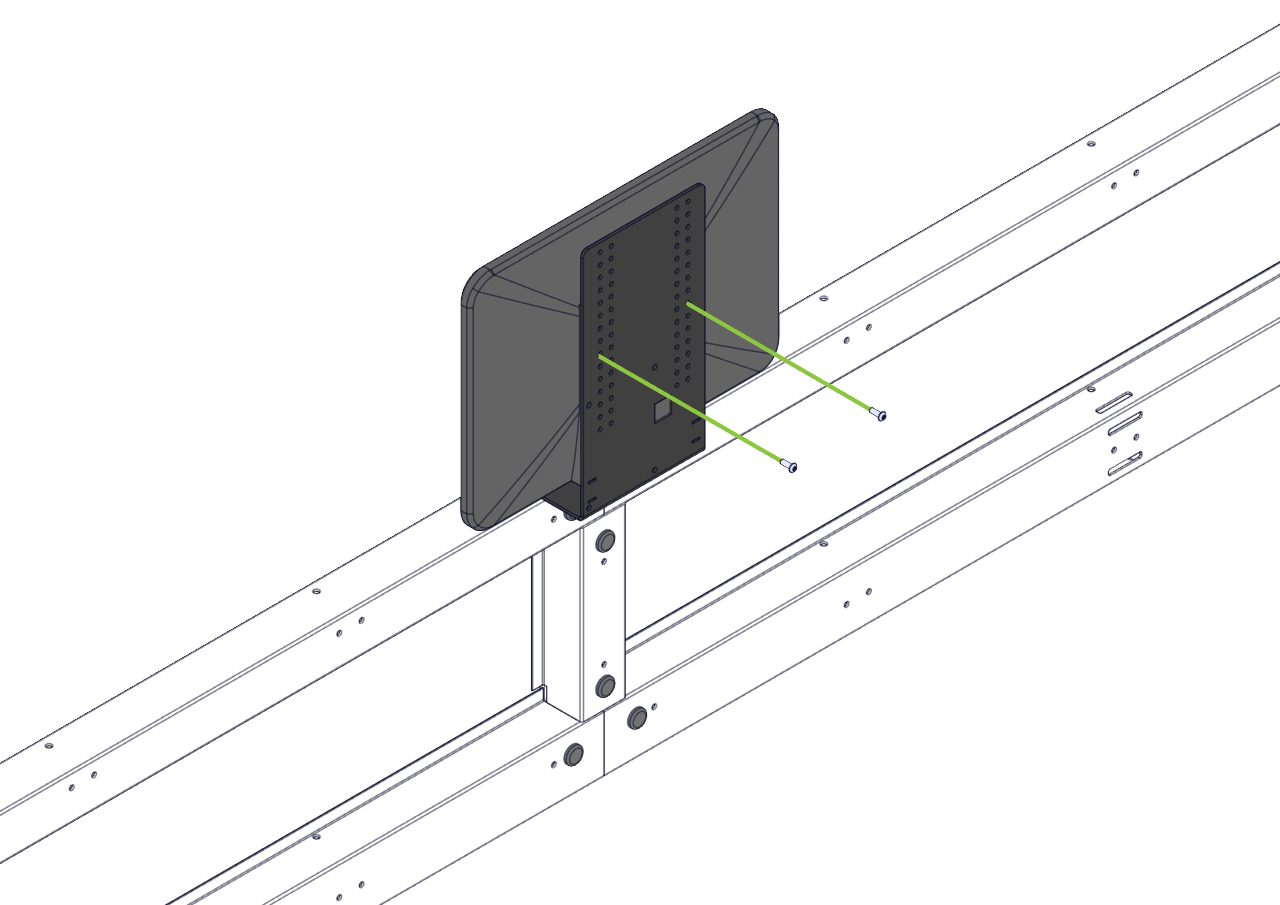

Captura de pantalla del paso 7.1 de la descripción de la categoría V5, que ilustra el proceso de configuración de los robots de competición, con componentes etiquetados e instrucciones para el montaje.

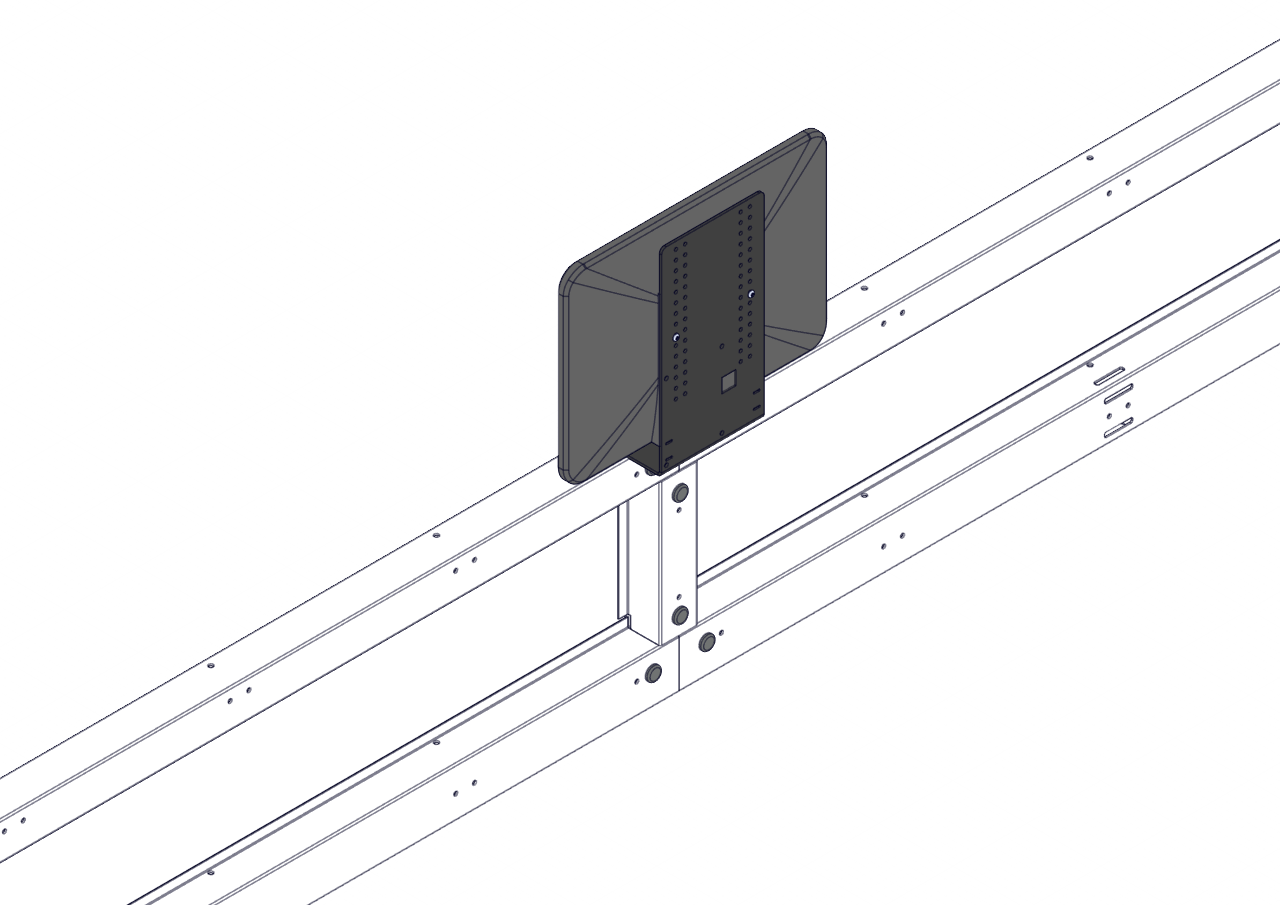

Diagrama de flujo que ilustra el proceso de configuración de robots de competición en el sistema V5, destacando los pasos y decisiones clave involucradas en la configuración y operación del robot.

Paso 7.3 de la descripción de la categoría V5 que muestra un diagrama detallado de los componentes de un robot de competición y las instrucciones de montaje, destacando las piezas clave y su disposición para un rendimiento óptimo en competiciones de robótica.

Diagrama de flujo que ilustra los pasos para configurar robots de competición en V5, destacando los procesos clave y los puntos de decisión para una programación y operación efectivas.

Diagrama de flujo que ilustra los pasos para configurar un robot de competición en el sistema de robótica V5, destacando los componentes y procesos clave para una configuración y operación efectivas.

Captura de pantalla del paso 7.6 de la documentación de VEX Robotics, que ilustra el proceso relacionado con los robots de competencia en la categoría V5, con componentes etiquetados e instrucciones para la configuración.

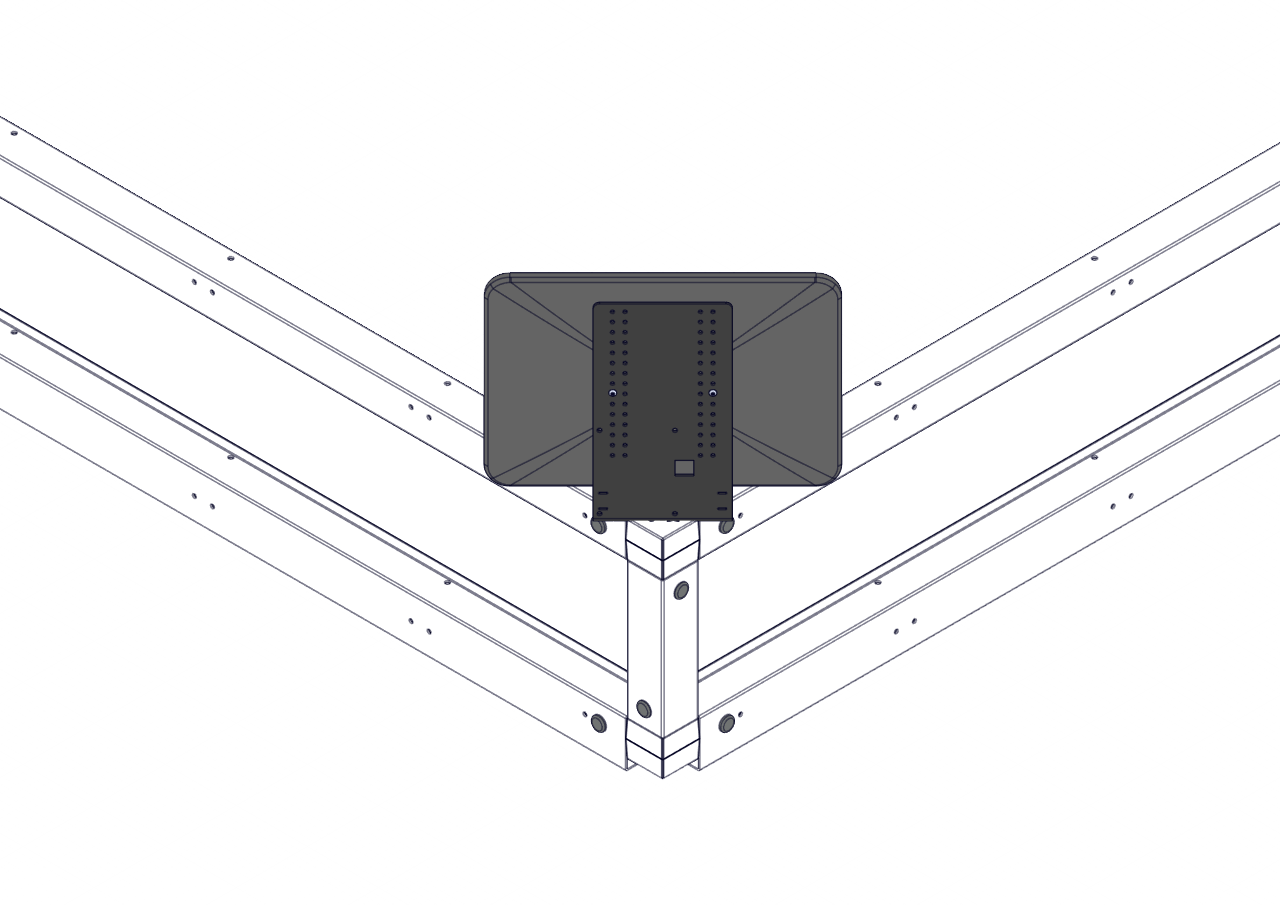

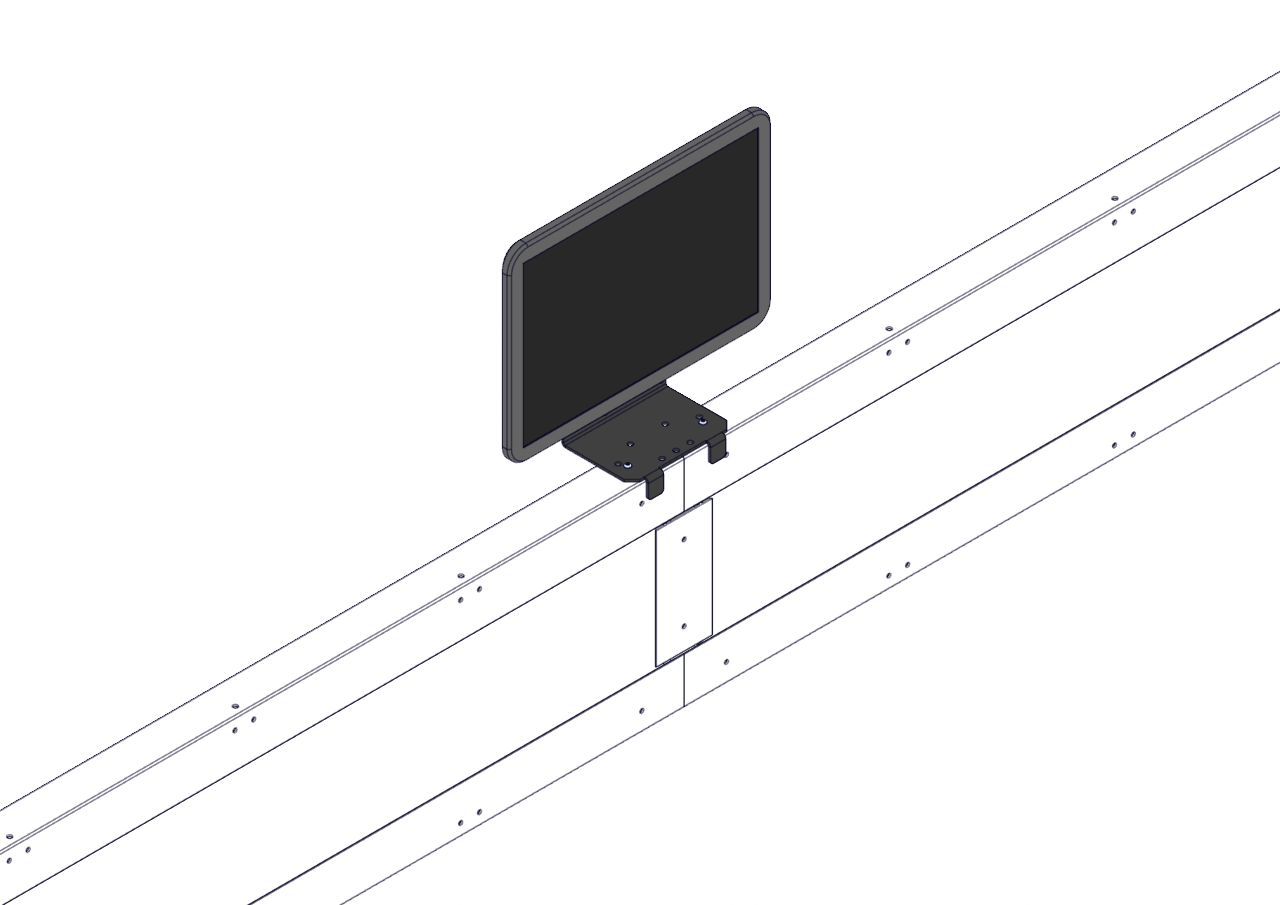

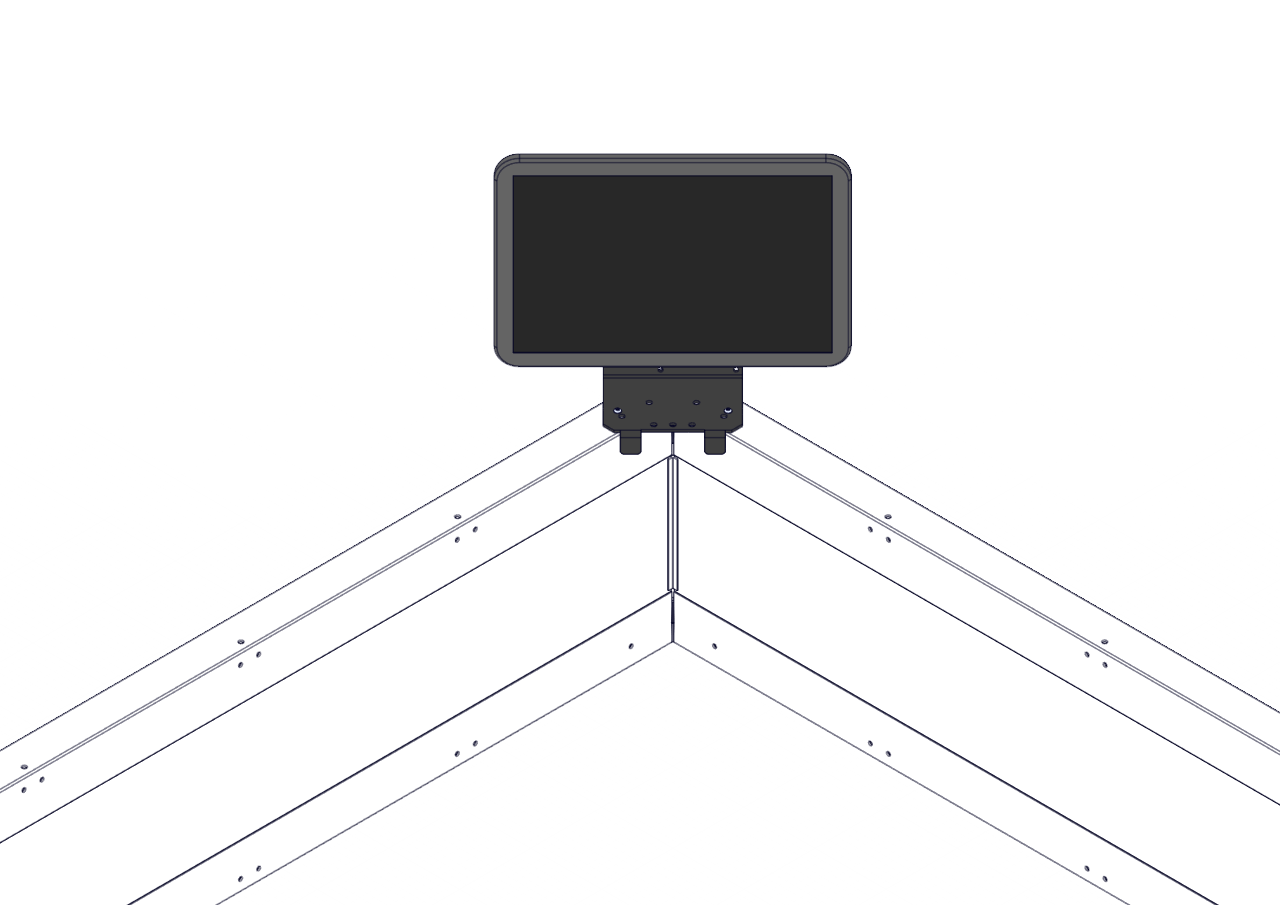

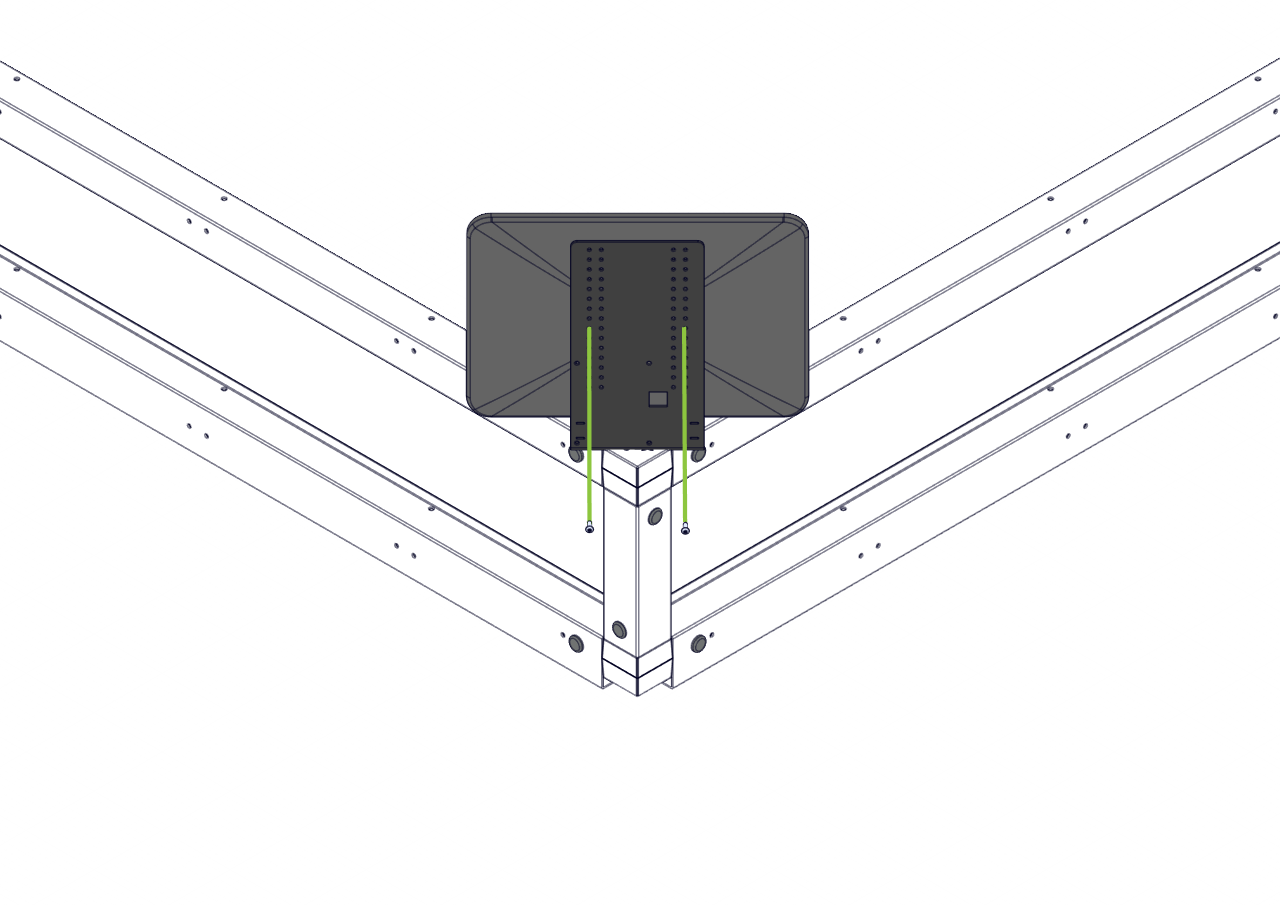

7. Utilizando el hardware de montaje de monitor VESA estandarizado, fije el monitor al soporte del monitor de campo.

  • El monitor debe estar orientado hacia el campo.
  • Puede fijar el monitor a los lados del campo o en las esquinas, como se muestra en estas imágenes.
