Este artículo le explicará cómo montar el sistema de control de campo en el campo de competición portátil V5.

Paso 1 de la construcción de un robot de competición V5, que muestra un diseño detallado de los componentes e instrucciones de montaje para una construcción eficaz del robot.

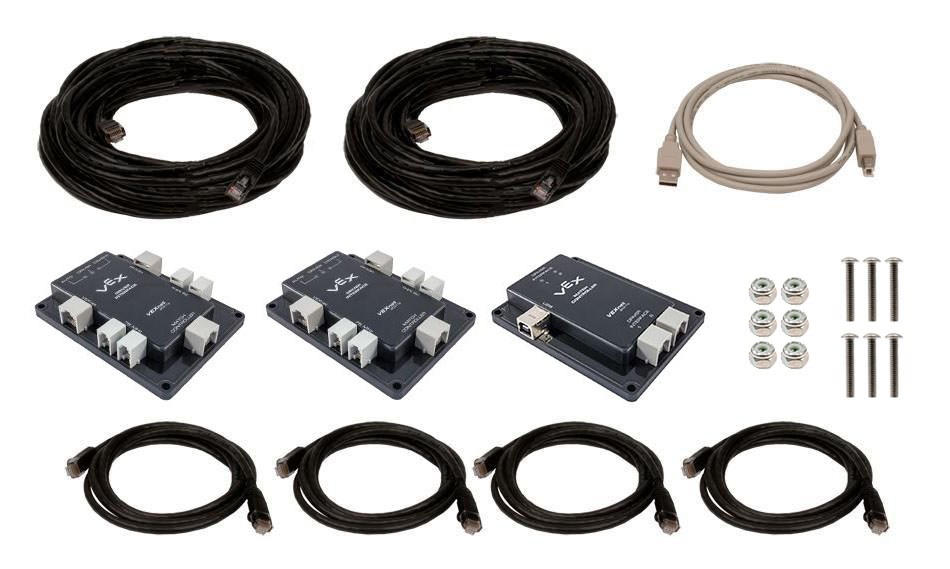

1. Reúna el hardware

Interfaz del controlador: cantidad 2
Controlador de partido - Cantidad 1
Tuercas Nylock - Cantidad 6
8-32 Tornillo entre 0,5” & 2,0” de largo - Cant. 6

Diagrama que ilustra el proceso de ensamblaje de un robot de competición en la categoría V5, destacando los componentes y conexiones clave.

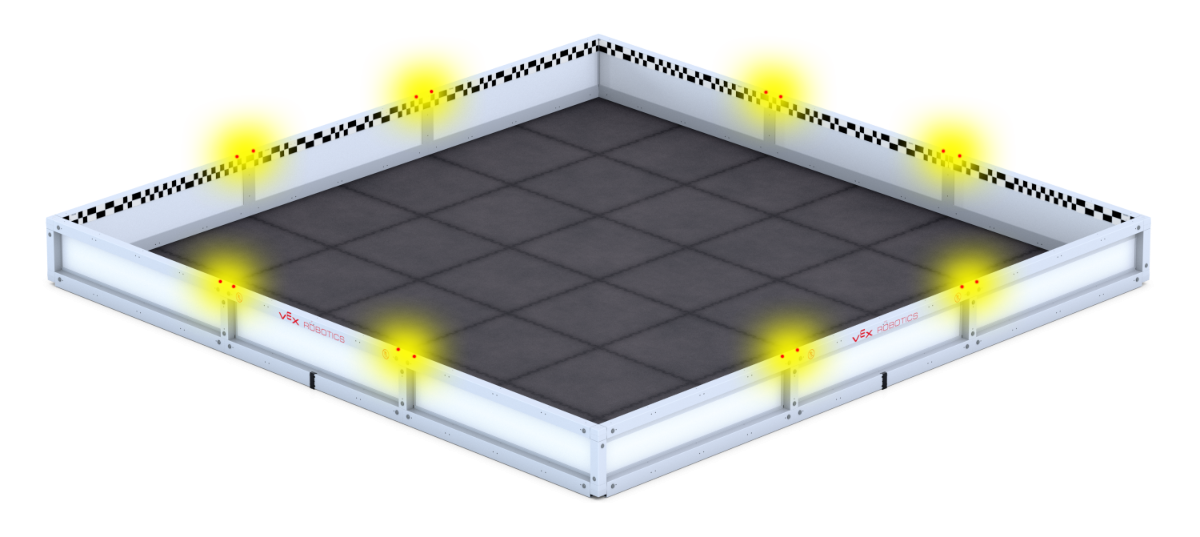

2. Determinar la ubicación para conectar las interfaces del controlador

Determine las estaciones de conductores rojas & azules.
Las interfaces del conductor deben montarse cerca de las estaciones del conductor.
Las interfaces del controlador se pueden conectar a cualquier sección del conector en T del campo.

Nota: Se pueden seguir los siguientes pasos (#3-5) para conectar los tres sistemas de control al campo.

Diagrama que ilustra el proceso de ensamblaje de un robot de competición, destacando los componentes clave y su disposición, como parte de la descripción de la categoría V5. Diagrama de flujo que ilustra los pasos para construir robots de competición en V5, destacando los componentes y procesos clave involucrados en las fases de diseño y construcción.

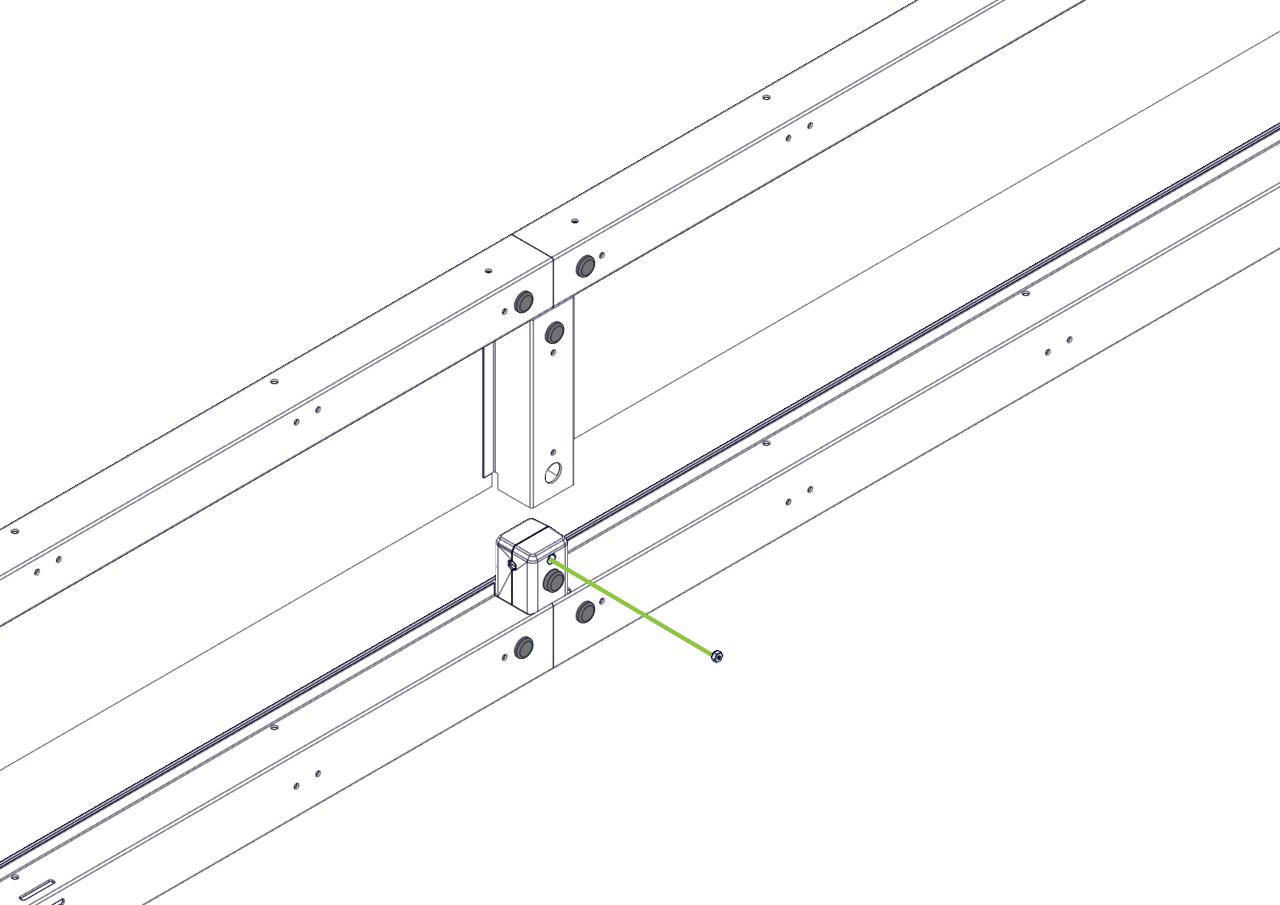

3. Retire la extrusión corta de los conectores en T superior e inferior.

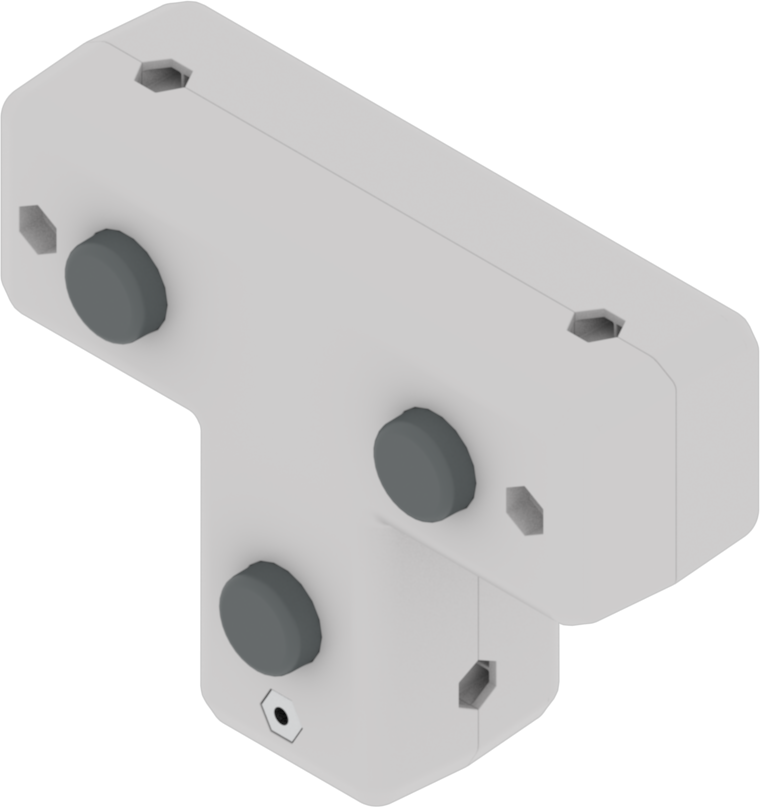

Coloque tuercas nylock en los alojamientos para tuercas de los conectores en T.
Luego vuelva a colocar la extrusión en los conectores.

Conector T V5 con tuerca, utilizado en robots de competición para conectar componentes en el sistema de robótica VEX.

Nota:asegúrese de que las tuercas nylock estén insertadas en la orientación correcta.

Captura de pantalla del Paso 4.1 que ilustra el proceso de diseño de los robots de competición V5, mostrando los componentes clave y las instrucciones de montaje en el contexto de la descripción de la categoría V5. Diagrama de flujo que ilustra los pasos para diseñar robots de competición en la categoría V5, destacando los procesos y decisiones clave involucradas en el flujo de trabajo de desarrollo del robot.

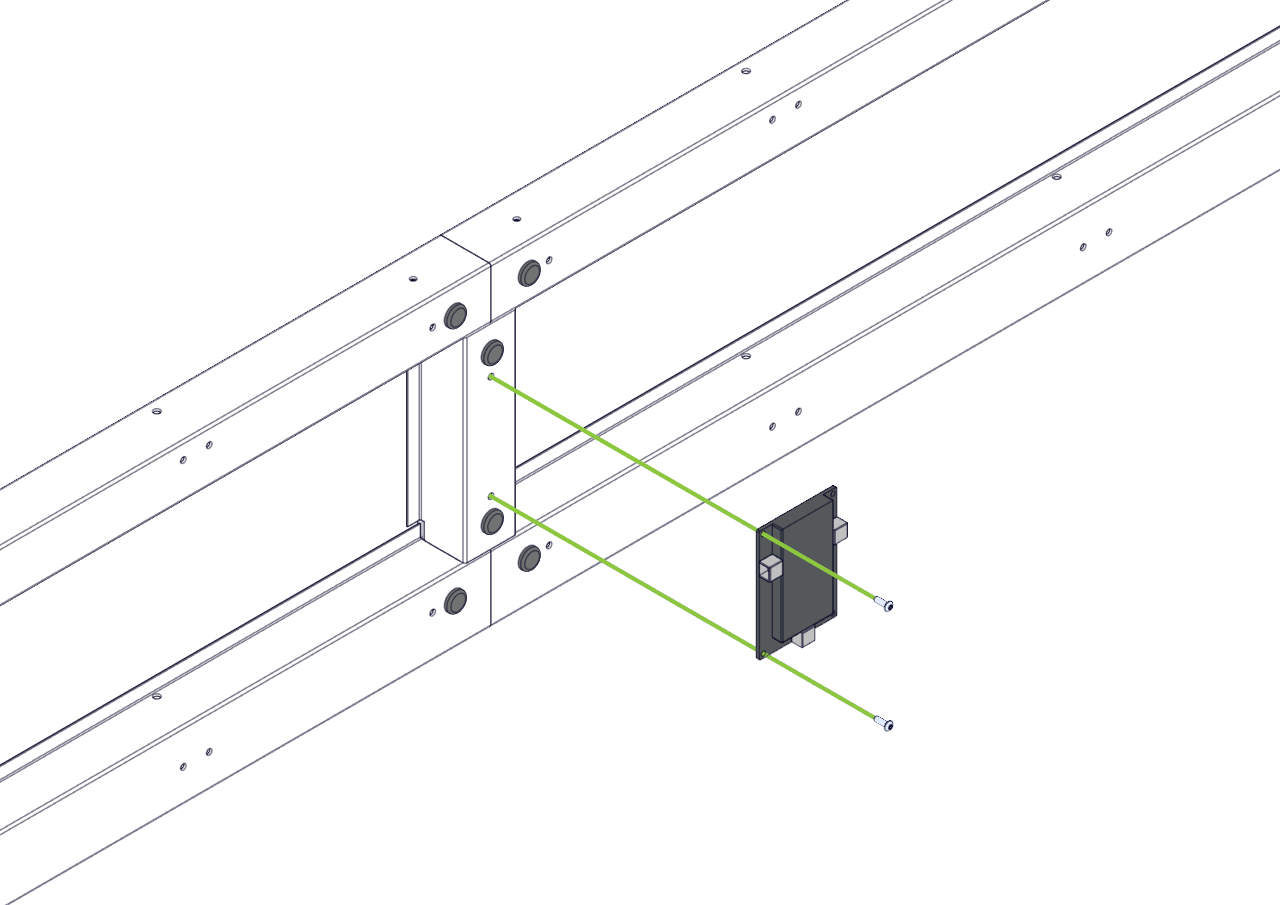

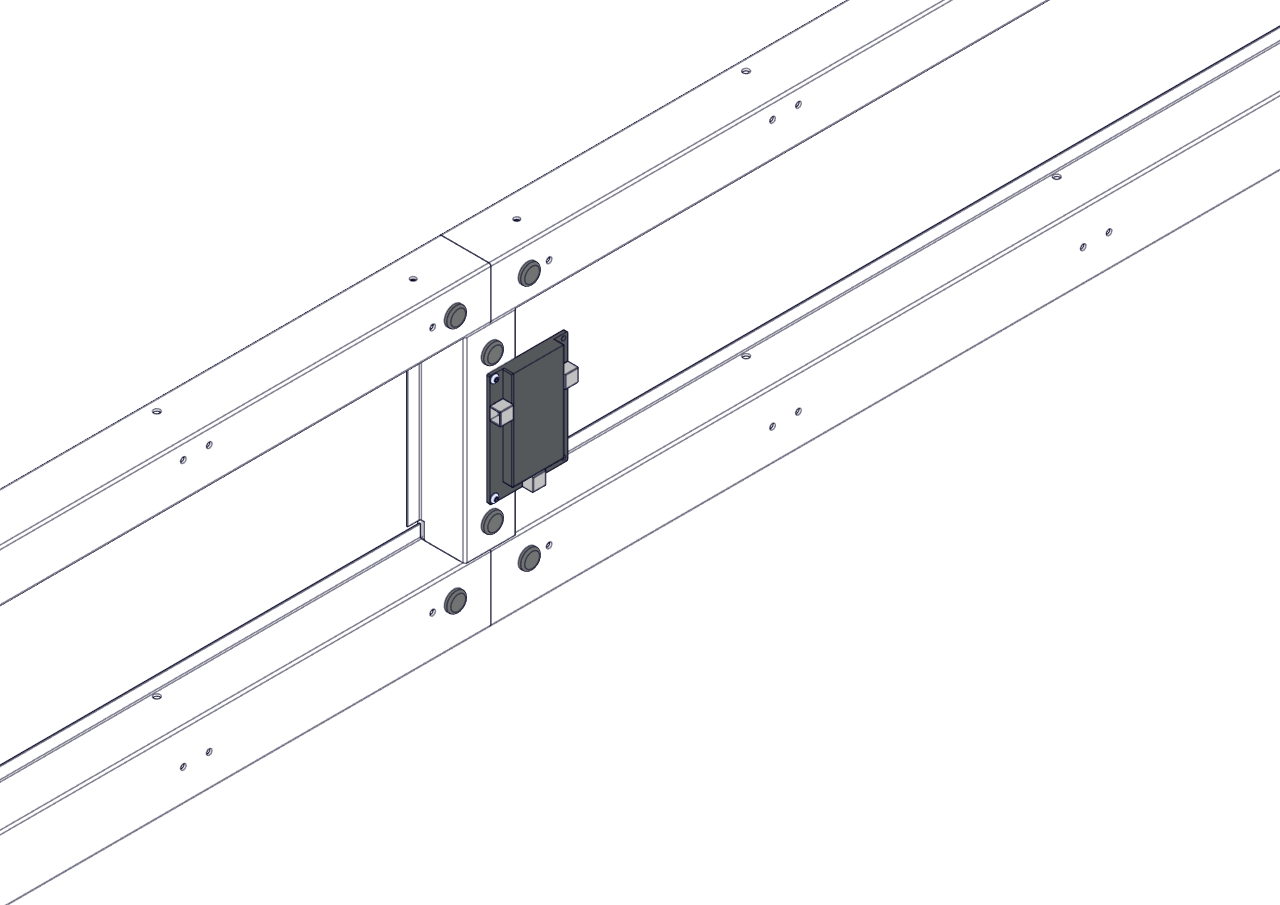

4. Conecte la interfaz del controlador a la extrusión corta usando dos tornillos 8-32.

Asegúrese de que los tornillos estén completamente apretados y que la interfaz del controlador esté segura.

Diagrama que ilustra el proceso de ensamblaje de un robot de competición en la categoría V5, destacando los componentes y conexiones clave.

5. Determine la ubicación para conectar el controlador de partido.

Busque la ubicación más cercana a la computadora que se utilizará para controlar los partidos.
Monte el controlador de fósforo en la misma orientación que se muestra en los pasos anteriores.

Diagrama de un sistema de control VEX V5 con configuración de campo portátil, que ilustra los componentes y el diseño para robots de competición, mostrando la conectividad y la configuración para un rendimiento óptimo en competiciones de robótica.

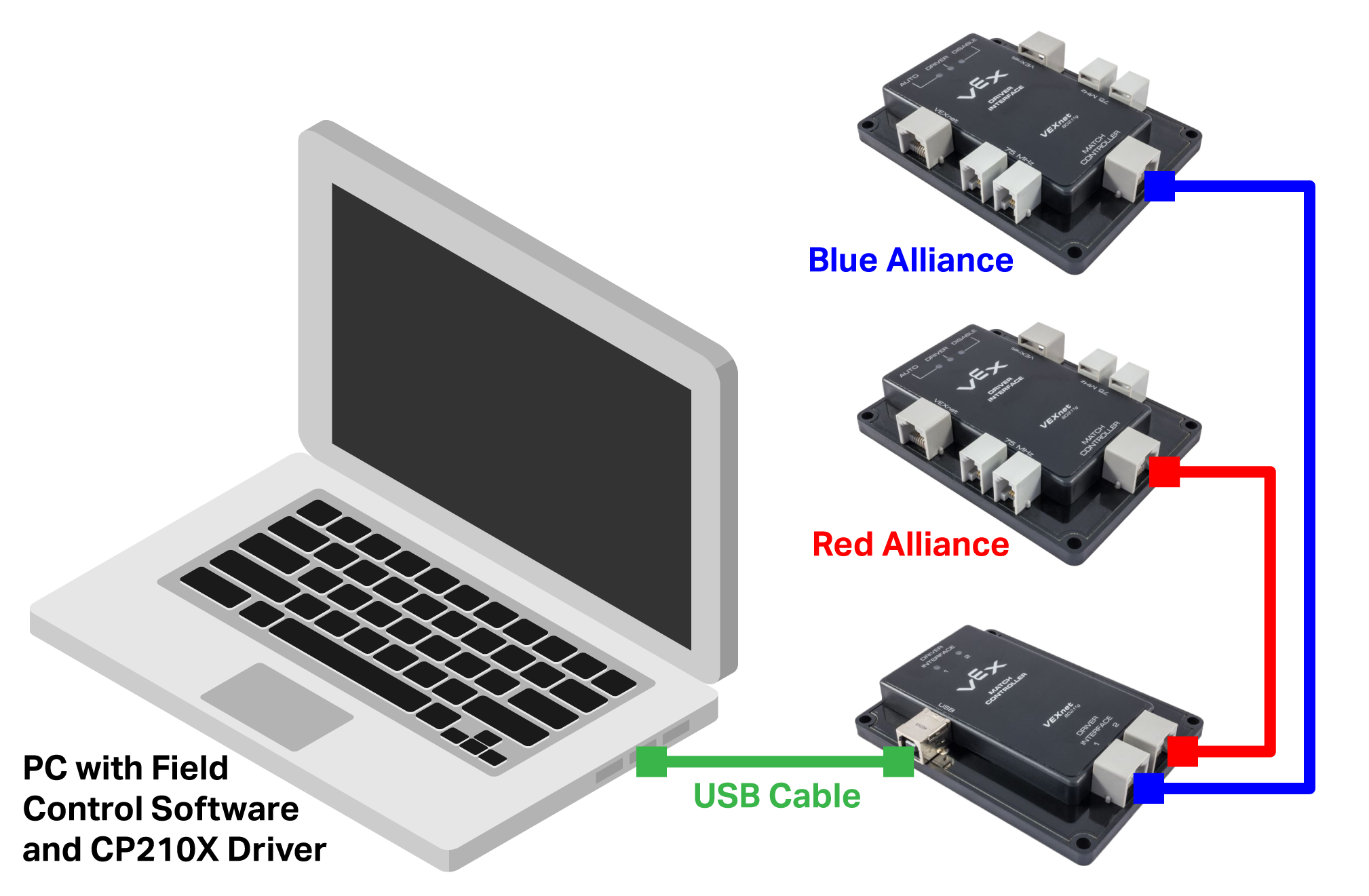

6. Cablee el campo.

Siga el diagrama que se muestra en la Guía del usuario del sistema de control de campo VEXnet .
