Ubique los 10 puertos inteligentes que están numerados en los lados superior e inferior del cerebro del robot VEX EXP. Están diseñados para todos los accesorios electrónicos VEX EXP, incluidos motores y sensores inteligentes.

EXP Brain se muestra desde el frente, con 10 íconos de puerto que indican sus puertos inteligentes. Los puertos están numerados del 1 al 5 en la parte superior del cerebro y del 6 al 10 en la parte inferior.

Conecte un dispositivo inteligente

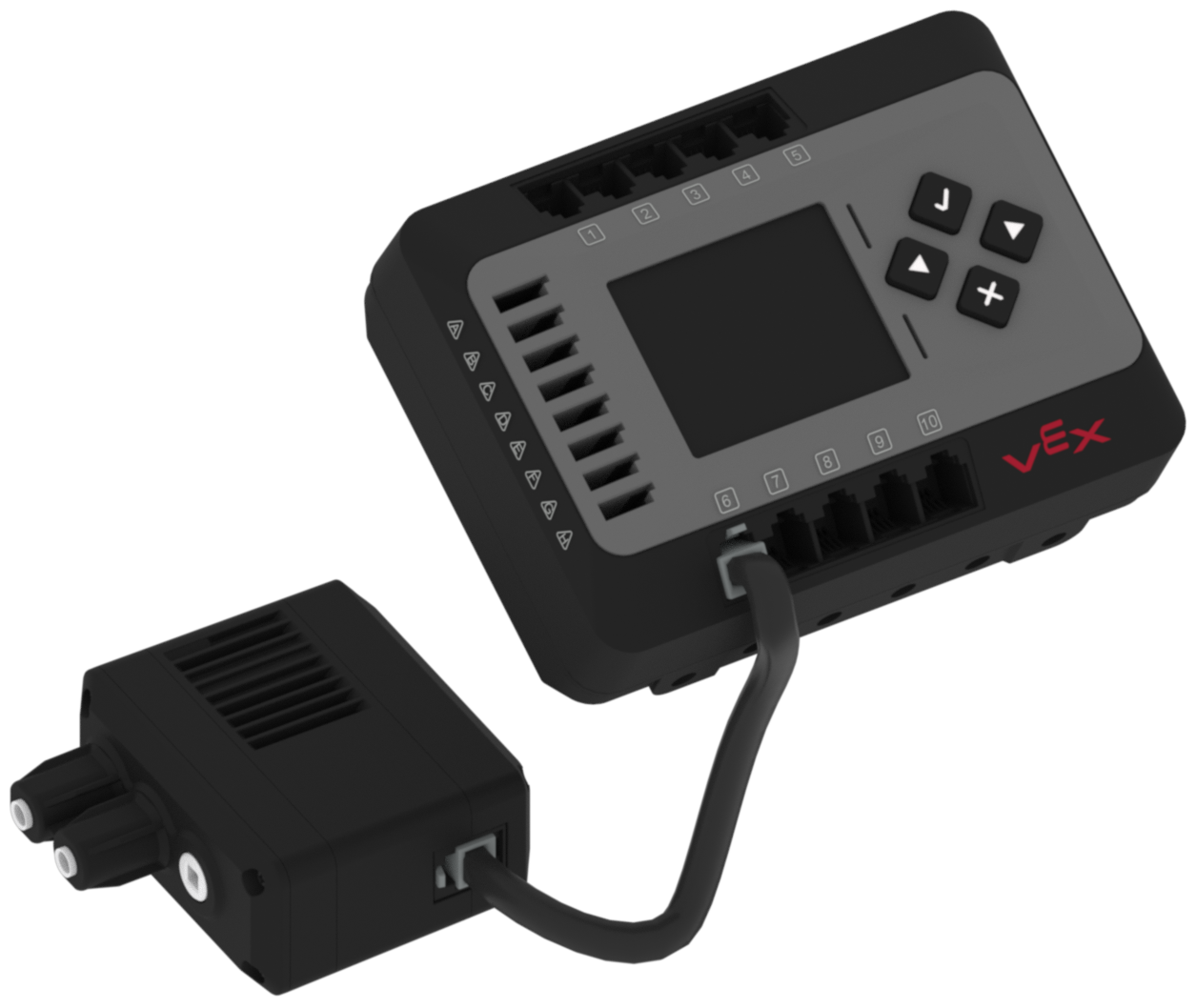

Motor inteligente conectado a uno de los puertos inteligentes del cerebro mediante un cable.

Conecte un motor inteligente a cualquier puerto inteligente del cerebro mediante un cable inteligente.
Presione cada lado del Smart Cable firmemente en el zócalo del Smart Motor y Brain hasta que se escuche un clic del bloqueo al encajar en su lugar.

NOTA: Los cables inteligentes se retiran de cualquier dispositivo presionando hacia abajo la pestaña de liberación y luego tirando suavemente hacia afuera. Se muestra la conexión de un motor inteligente, pero todos los dispositivos inteligentes se conectan mediante este mismo proceso.
