Solo se necesitan unos pocos pasos para conectar un cerebro VEX IQ (segunda generación) a VEXcode IQ basado en aplicaciones en su iPad. Antes de comenzar, asegúrate de saber el nombre de tu Cerebro. Para obtener ayuda para nombrar su cerebro, consulteeste artículo

Para conectar un cerebro VEX IQ

El diagrama muestra una batería conectada a un cerebro IQ. Una flecha indica que la batería debe deslizarse en el puerto de carga en la parte inferior del cerebro. La batería está orientada con su pestillo orientado en dirección opuesta al cerebro.

Inserte la batería en el IQ Brain.

El diagrama muestra un dedo que mantiene presionado el botón Brain's Check para activarlo.

Encienda el IQ Brain presionando el botón de marca de verificación.

Inicie VEXcode IQ basado en la aplicación.

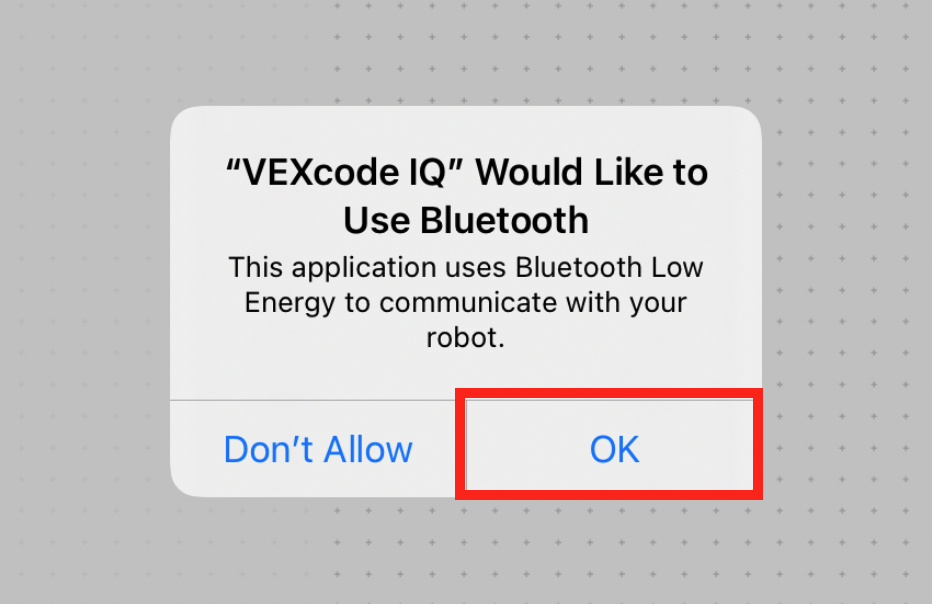

Aviso de Bluetooth del iPad que dice VEXcode IQ Me gustaría usar Bluetooth. Esta aplicación utiliza Bluetooth Low Energy para comunicarse con su robot. Hay dos botones a continuación, uno dice No permitir y el otro dice Aceptar. El botón OK está resaltado.

Al iniciar VEXcode IQ, es posible que reciba un mensaje que le solicite verificar el uso de Bluetooth. Seleccione "Aceptar".

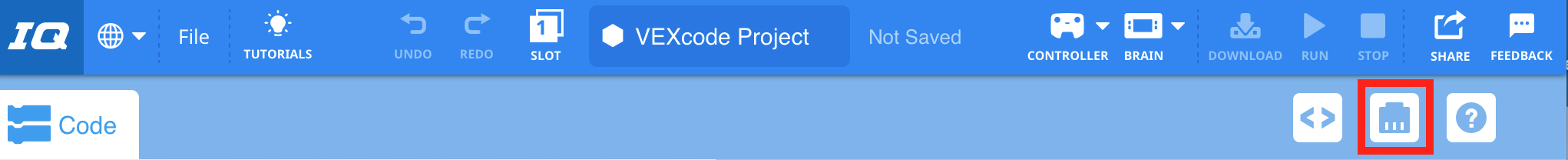

Barra de herramientas de VEXcode IQ con el ícono de Dispositivos resaltado entre el Visor de código y los íconos de Ayuda.

Seleccione el icono de la ventana Dispositivo para abrir la ventana Dispositivos.

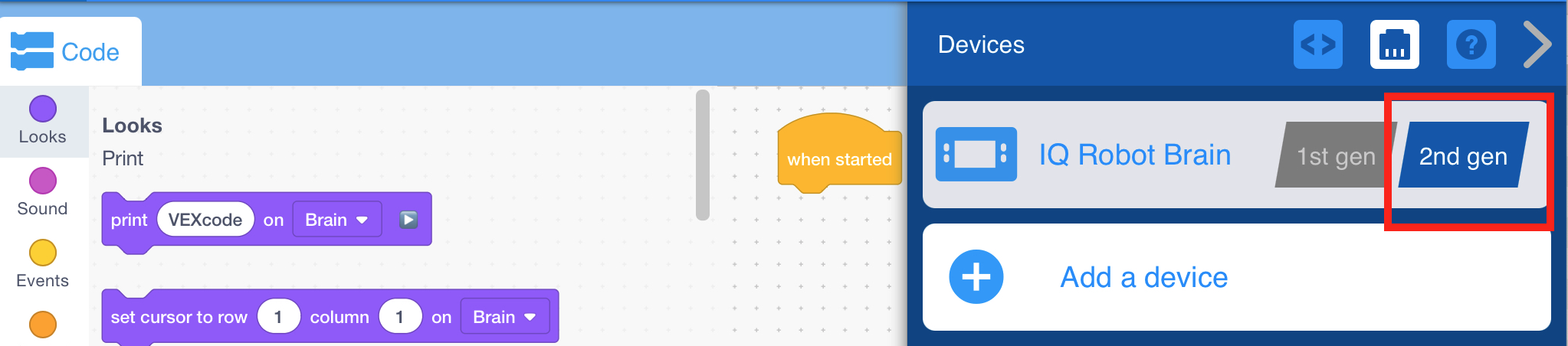

Menú de dispositivos IQ de VEXcode con la configuración de generación de cerebro robótico IQ mostrada. Esta configuración está establecida en la opción de 2.ª generación y está resaltada.

Seleccione el botón '2.ª generación' para indicar que se está conectando a un Brain (2.ª generación) y luego cierre la ventana Dispositivos.

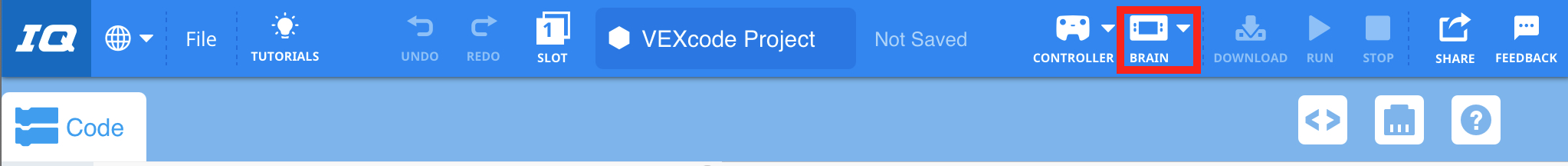

VEXcode IQ con el ícono del cerebro en la barra de herramientas resaltado entre los íconos del controlador y la descarga.

Seleccione el botón Cerebro.

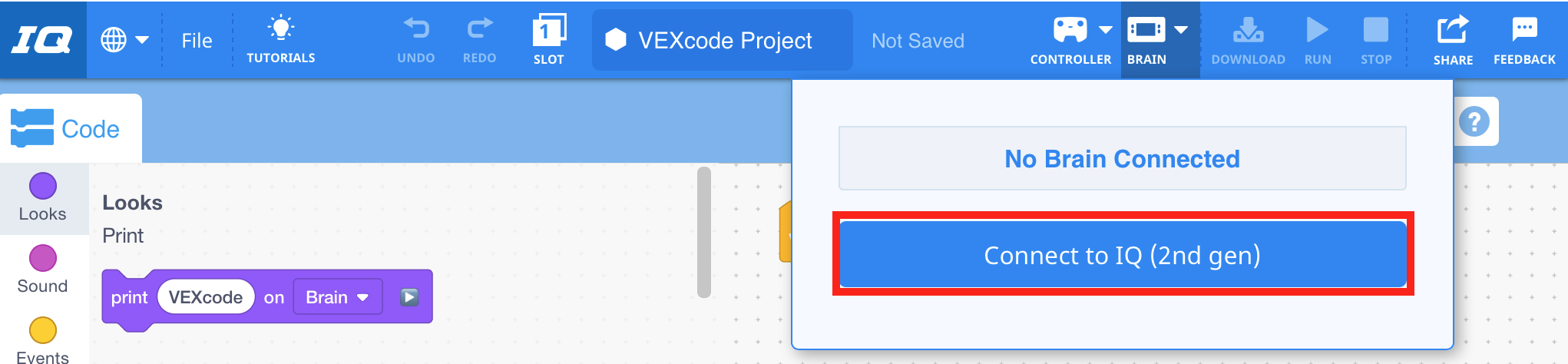

VEXcode IQ con el menú desplegable Cerebro abierto y el botón Conectar a IQ (2.ª generación) resaltado.

Seleccione 'Conectarse a IQ (segunda generación)'.

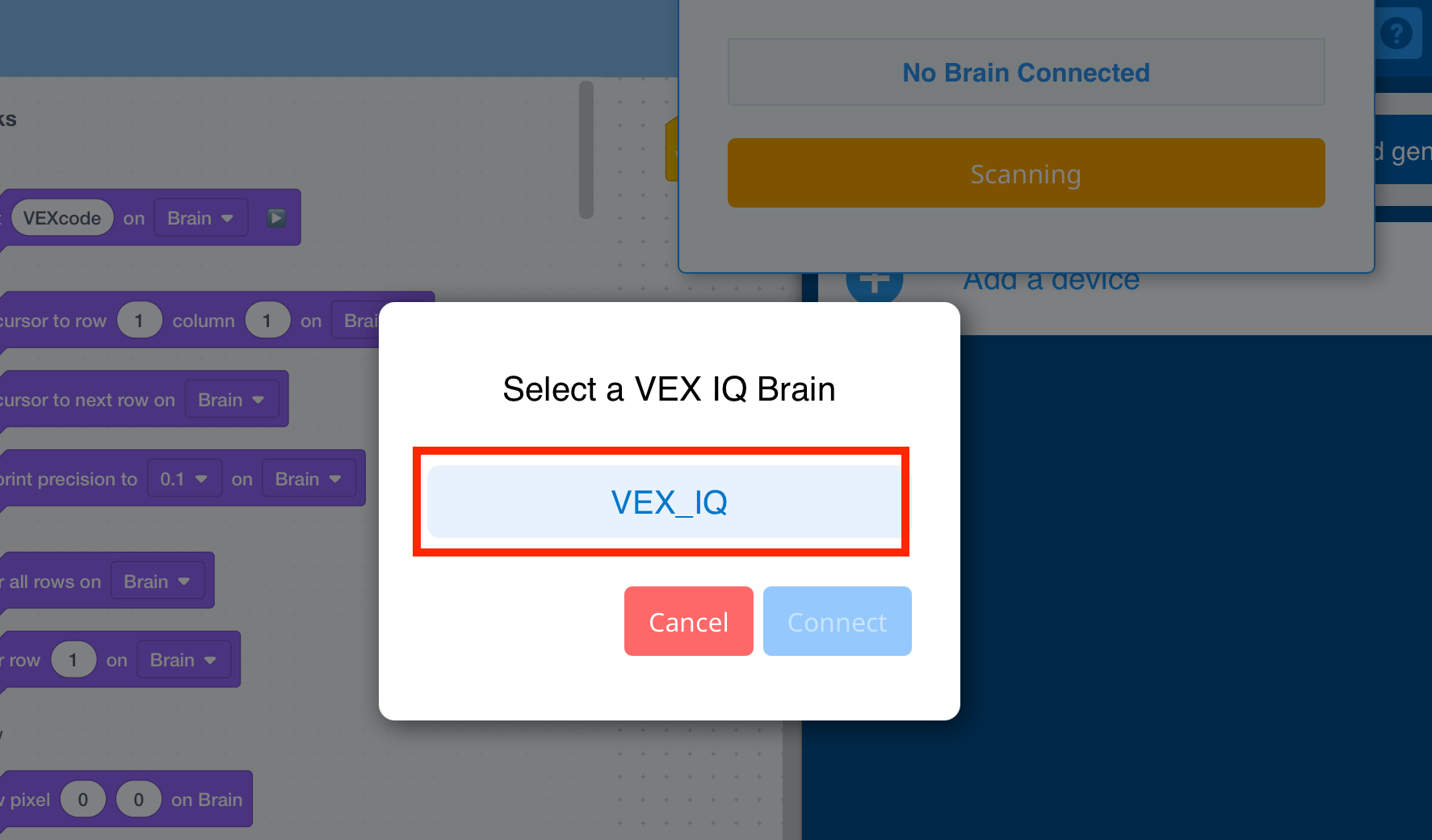

VEXcode IQ Seleccione un indicador de VEX IQ Brain que tenga una lista de IQ Brains a los que conectarse. En este ejemplo solo se muestra un cerebro y está resaltado.

Aparecerá una lista de IQ Brains disponibles. Seleccione el nombre del Brain al que desea conectarse.

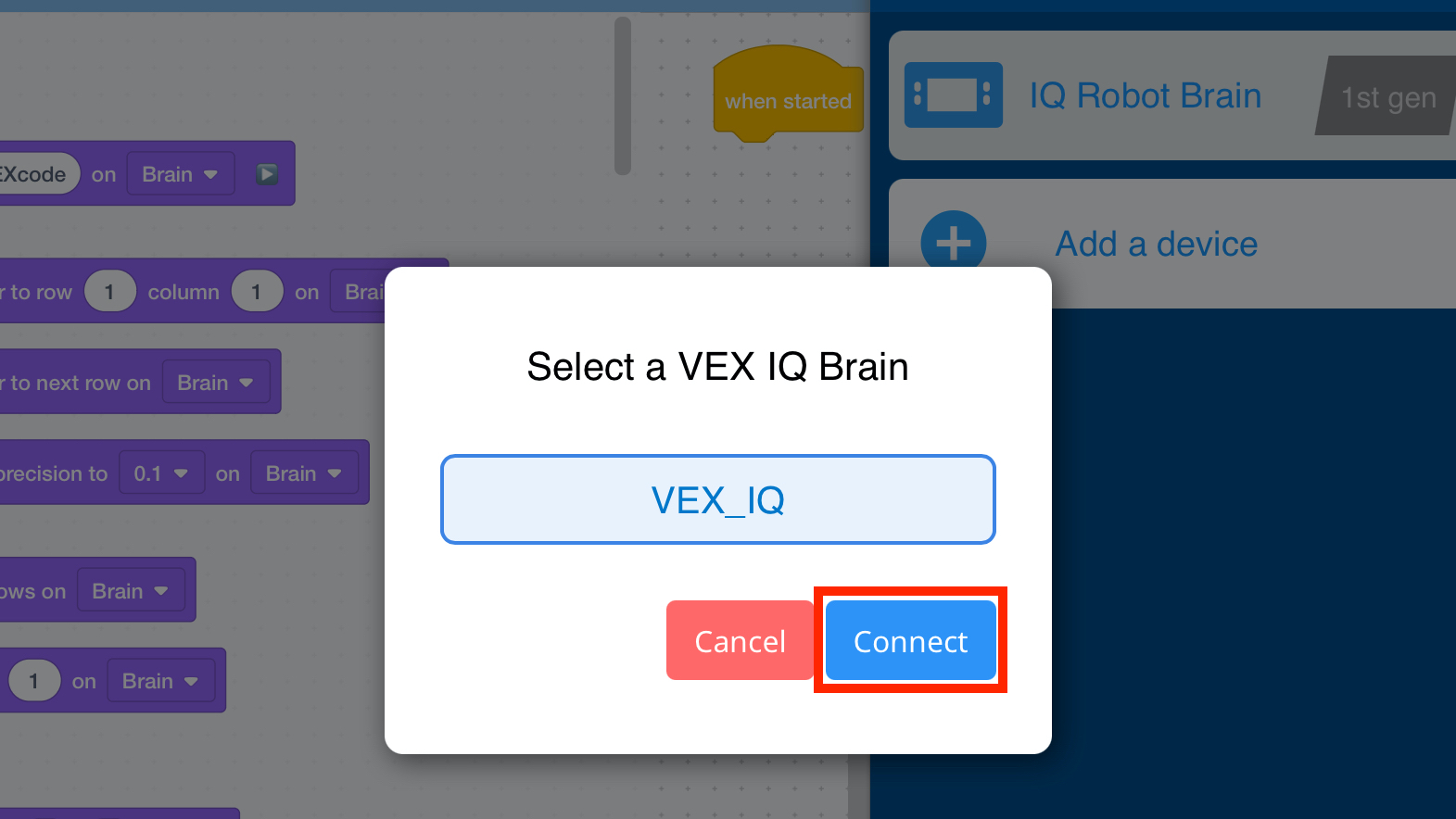

VEXcode IQ Seleccione un indicador de VEX IQ Brain que tenga una lista de IQ Brains a los que conectarse. Se ha seleccionado el Cerebro y el botón Conectar a continuación está resaltado.

Una vez elegido un cerebro, seleccione el botón 'Conectar'.

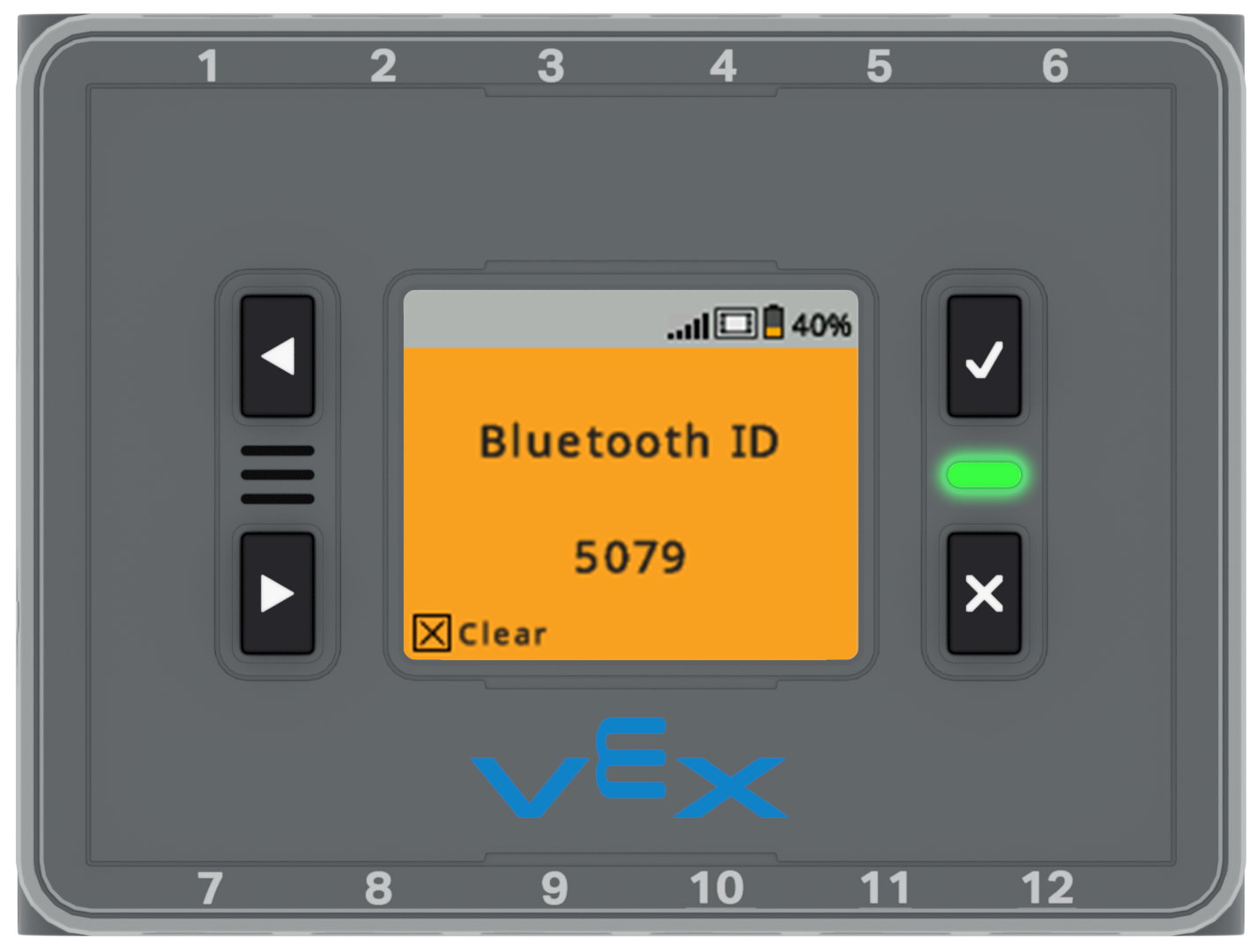

La pantalla del cerebro se muestra con un fondo naranja y un texto que dice Bluetooth ID 5079. A continuación, un icono indica que se puede presionar el botón X para borrar este mensaje.

Aparecerá un código de conexión de radio de 4 dígitos en la pantalla del cerebro.

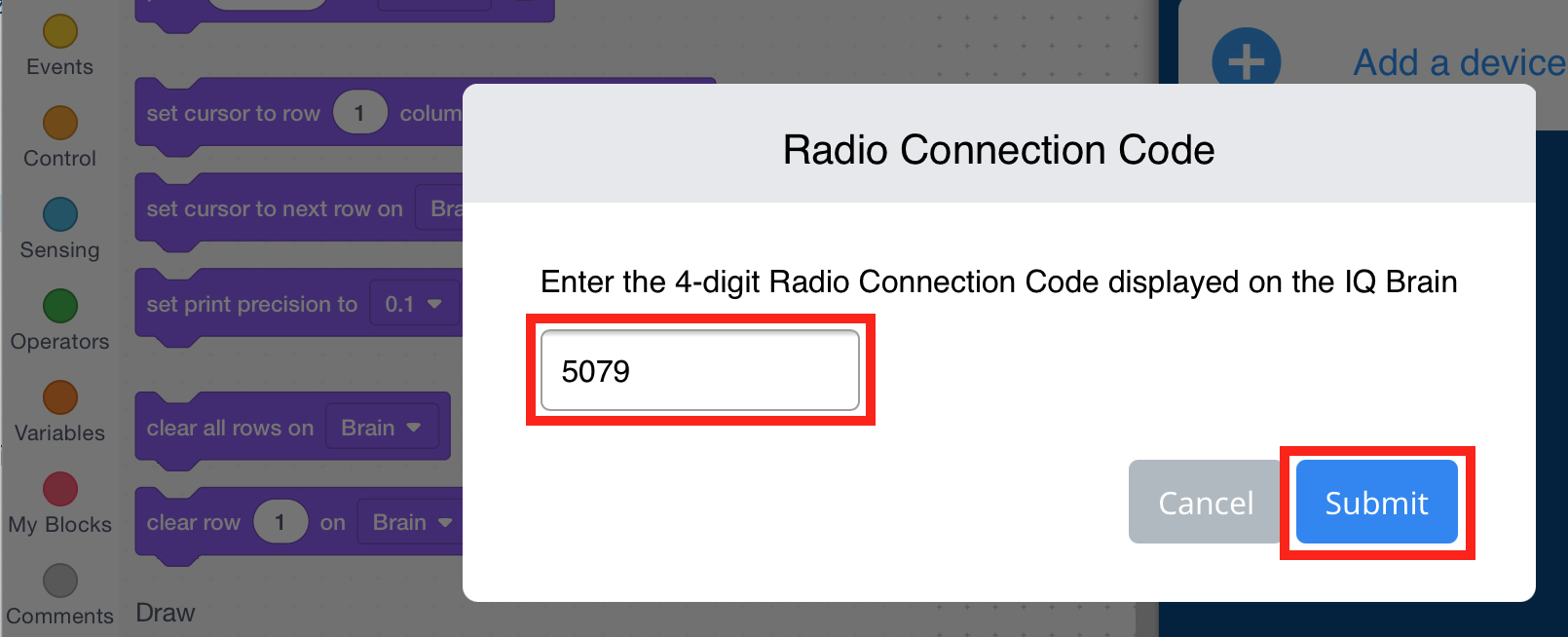

Mensaje de código de conexión de radio VEXcode IQ que dice Ingrese el código de conexión de radio de 4 dígitos que se muestra en IQ Brain. A continuación, hay un campo para ingresar el código y dos botones que dicen Cancelar y Enviar. Se ha ingresado el código 5079 en el campo y el botón Enviar está resaltado.

Escriba el código en el mensaje de la aplicación y seleccione "enviar".

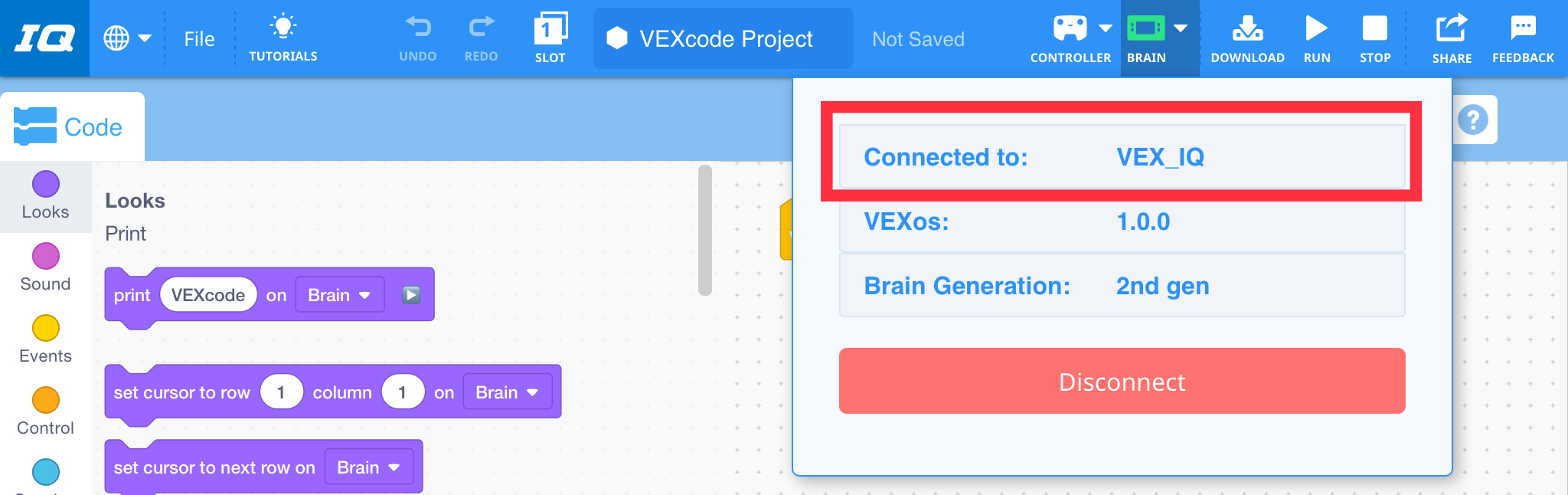

VEXcode IQ con el menú desplegable Cerebro abierto después de haber conectado un Cerebro. El nombre del cerebro está resaltado y su generación dice 2da generación.

El ícono del Cerebro se volverá verde para indicar que está conectado. Si selecciona el ícono Cerebro, indicará el nombre del Cerebro al que está conectado.

Para desconectar un cerebro VEX IQ

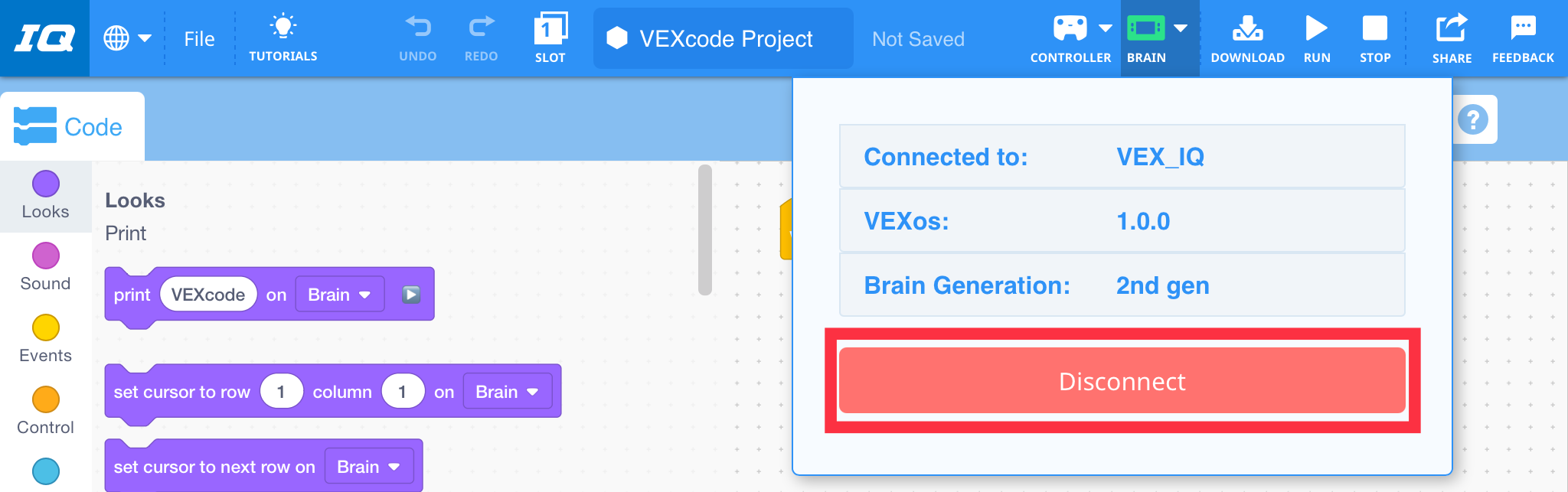

VEXcode IQ con el menú desplegable Cerebro abierto. Se muestra un cerebro conectado en el menú y el botón Desconectar está resaltado.

Seleccione 'Desconectar' para desconectar su IQ Brain de VEXcode IQ.

Problemas de conexión

Si aún tiene problemas para conectar su VEX IQ Brain a VEXcode IQ, consulte este artículo de la Base de conocimiento para solucionar problemas de conexión Bluetooth en iOS.
Si no puede resolver su problema, comuníquese con el soporte de VEX.
