Montaje de las tiras de códigos de campo GPS

El siguiente artículo cubrirá cómo preparar el campo VRC para colocar las tiras de código de campo del sistema de posicionamiento de juego™ (GPS) para usar el sensor GPS en su robot.

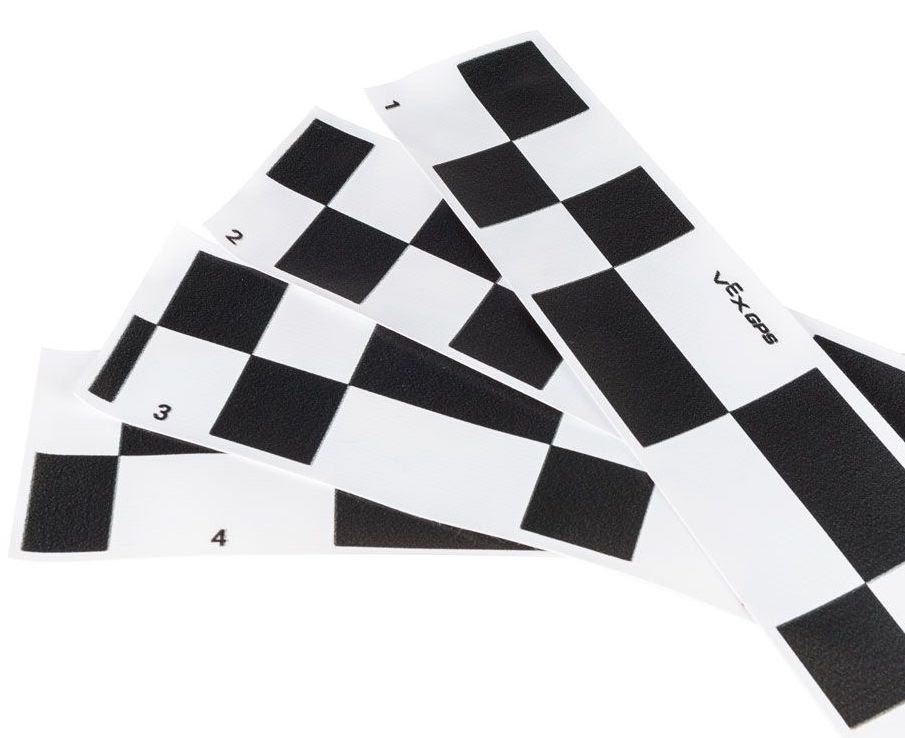

Imagen de las tiras GPS utilizadas en los robots de competición de VEX Robotics, mostrando su diseño y características para la navegación y el posicionamiento en entornos competitivos.

Diagrama del campo de juego de competición de robótica VEX con flechas direccionales que indican el movimiento del robot y las zonas de puntuación, ilustrando el diseño de los robots de competición.

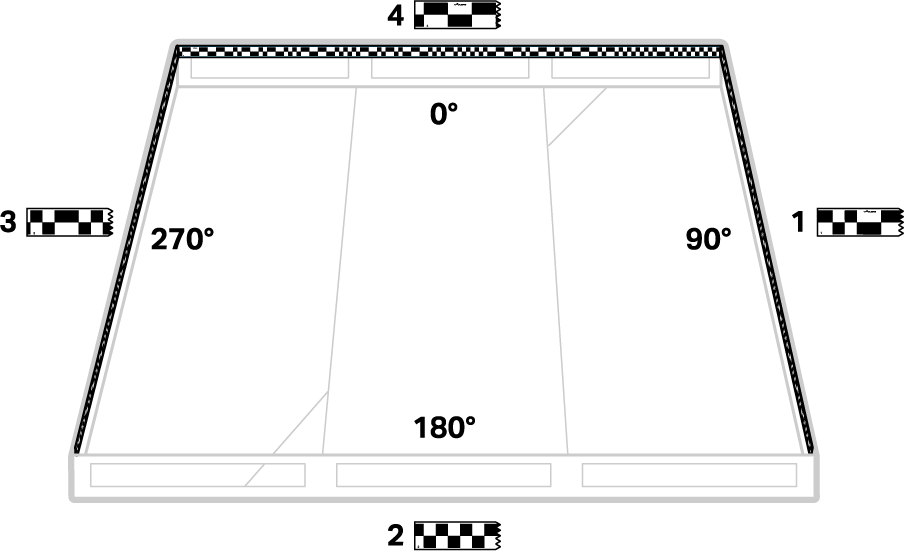

Inserte sus paneles de policarbonato en cada pared del campo de competencia con el papel/película mirando hacia los elementos del juego.

Captura de pantalla que muestra la descripción de la categoría del robot de competición V5, destacando las características y especificaciones clave relevantes para la robótica de competición.

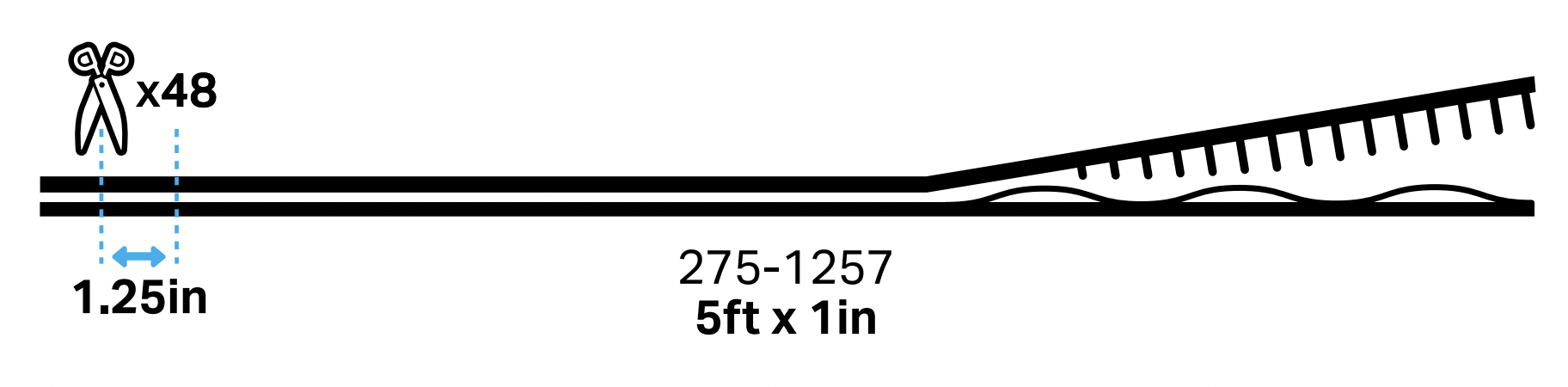

Tome el adhesivo Hook & Loop y córtelo en 48 trozos de 1,25” x 1,00” (3,18 cm x 2,54 cm).

Captura de pantalla que muestra una descripción detallada de un robot de competencia V5, destacando varios componentes y características relevantes para la descripción de la categoría V5 en el contexto de las competencias de robótica.

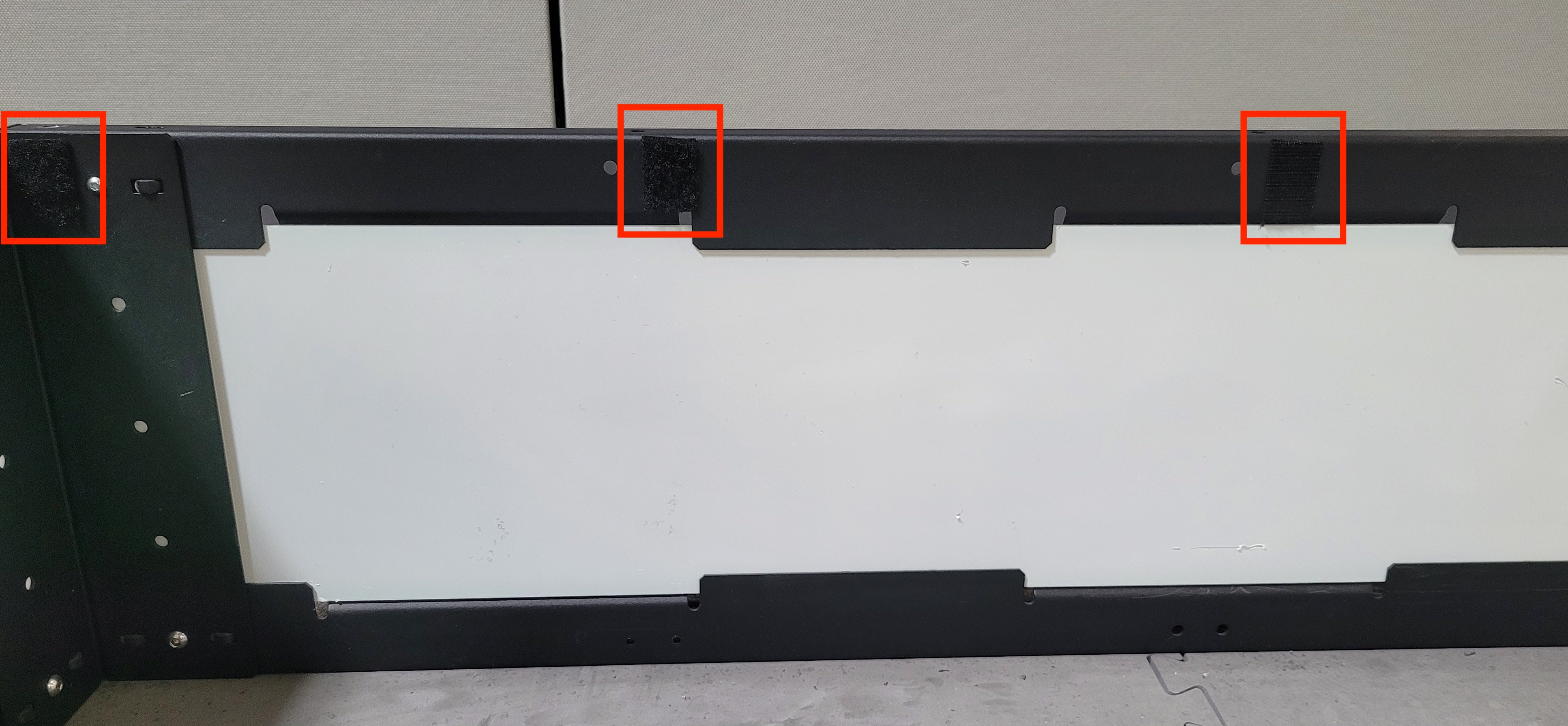

Adhiera el adhesivo Hook & Loop verticalmente, fijando el lado del bucle de la pieza del adhesivo Hook & Loop a la pared del campo.

Captura de pantalla de una interfaz de diseño de robot de competencia de VEX Robotics, que muestra varios componentes y configuraciones relevantes para las descripciones de la categoría V5 para robots de competencia.

Un robot de competición diseñado para la plataforma V5, mostrando sus componentes estructurales y características, posicionado sobre una superficie de trabajo con herramientas y materiales en el fondo.

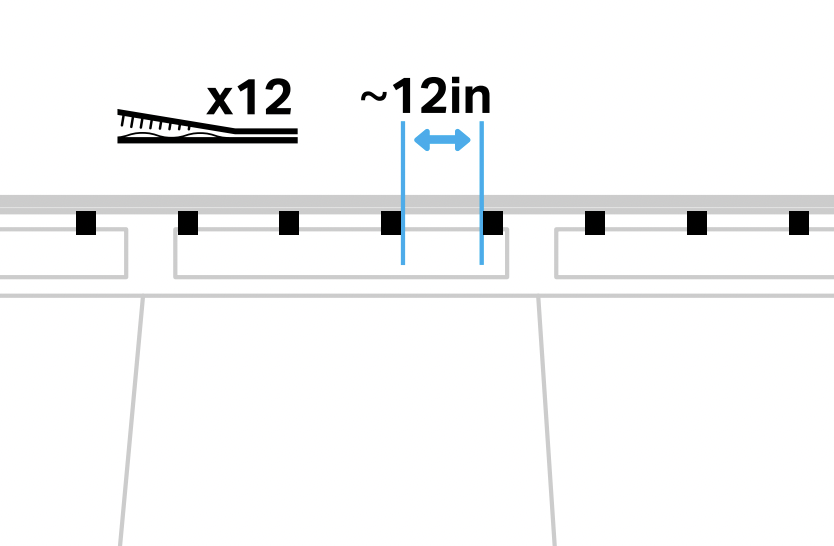

Se utilizarán doce piezas de 1,25” x 1,00” (3,18 cm x 2,54 cm) para cada una de las 4 paredes del campo. Coloque cada pieza de adhesivo Hook & Loop a 12” (30,48 cm) de distancia.

Un robot de competición VEX V5 que muestra su diseño y componentes, incluidos motores, sensores y elementos estructurales, posicionado en un campo de competición con un fondo borroso, enfatizando su funcionalidad y características competitivas.

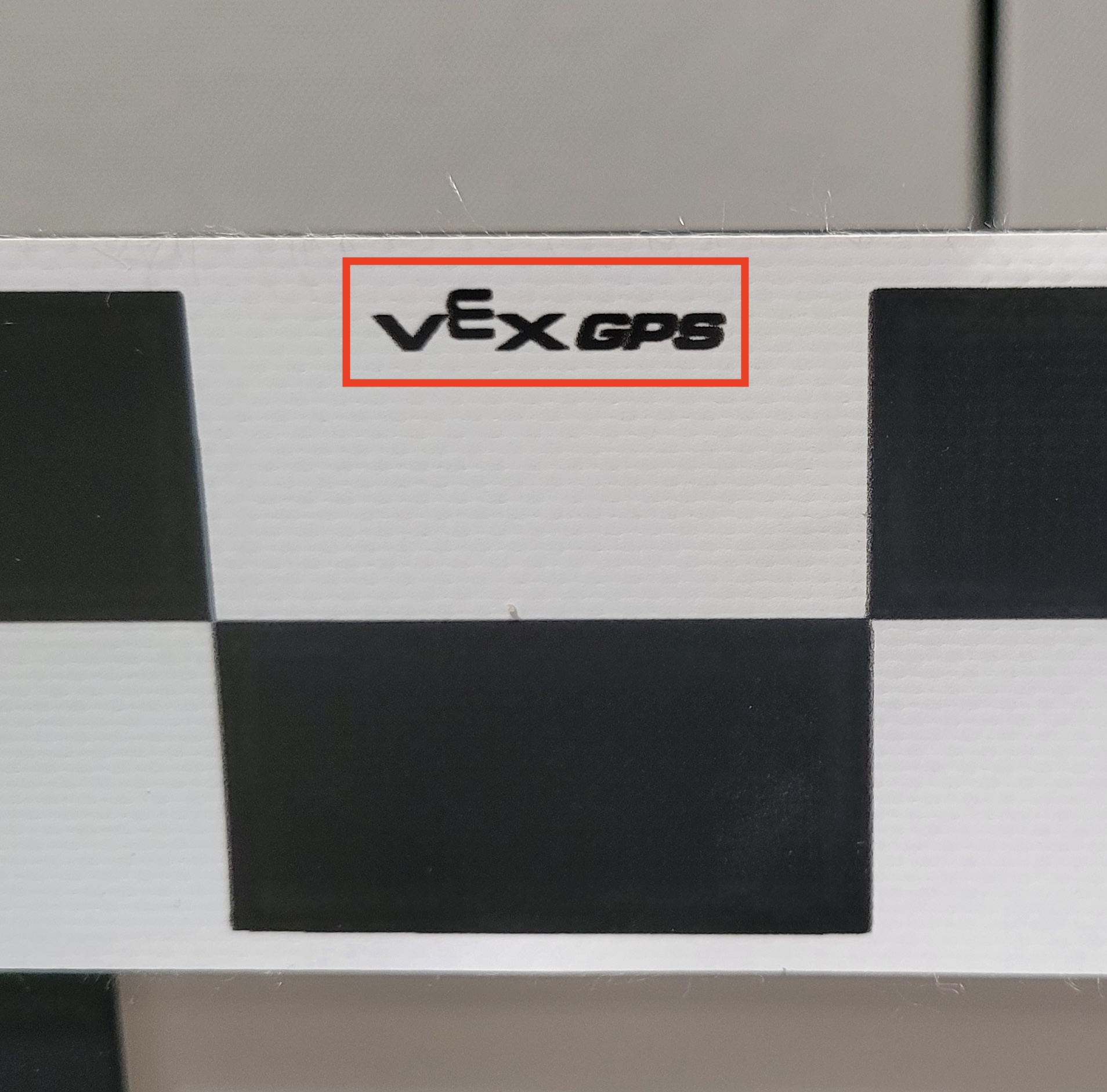

Para identificar la parte superior de las tiras de códigos de campo GPS, el logotipo “VEX GPS” debe estar con el lado derecho hacia arriba.

Captura de pantalla de una interfaz de diseño de robot de competencia de VEX Robotics, que muestra varios elementos de diseño y características relevantes para las descripciones de la categoría V5.

En la esquina inferior izquierda de cada tira de códigos de campo GPS, habrá una etiqueta numérica del 1 al 4.

Un diagrama que muestra el diseño del campo para las competencias de VEX Robotics, ilustrando varios grados de ángulos y posiciones para la colocación del robot y las estrategias de movimiento en el área de competencia.

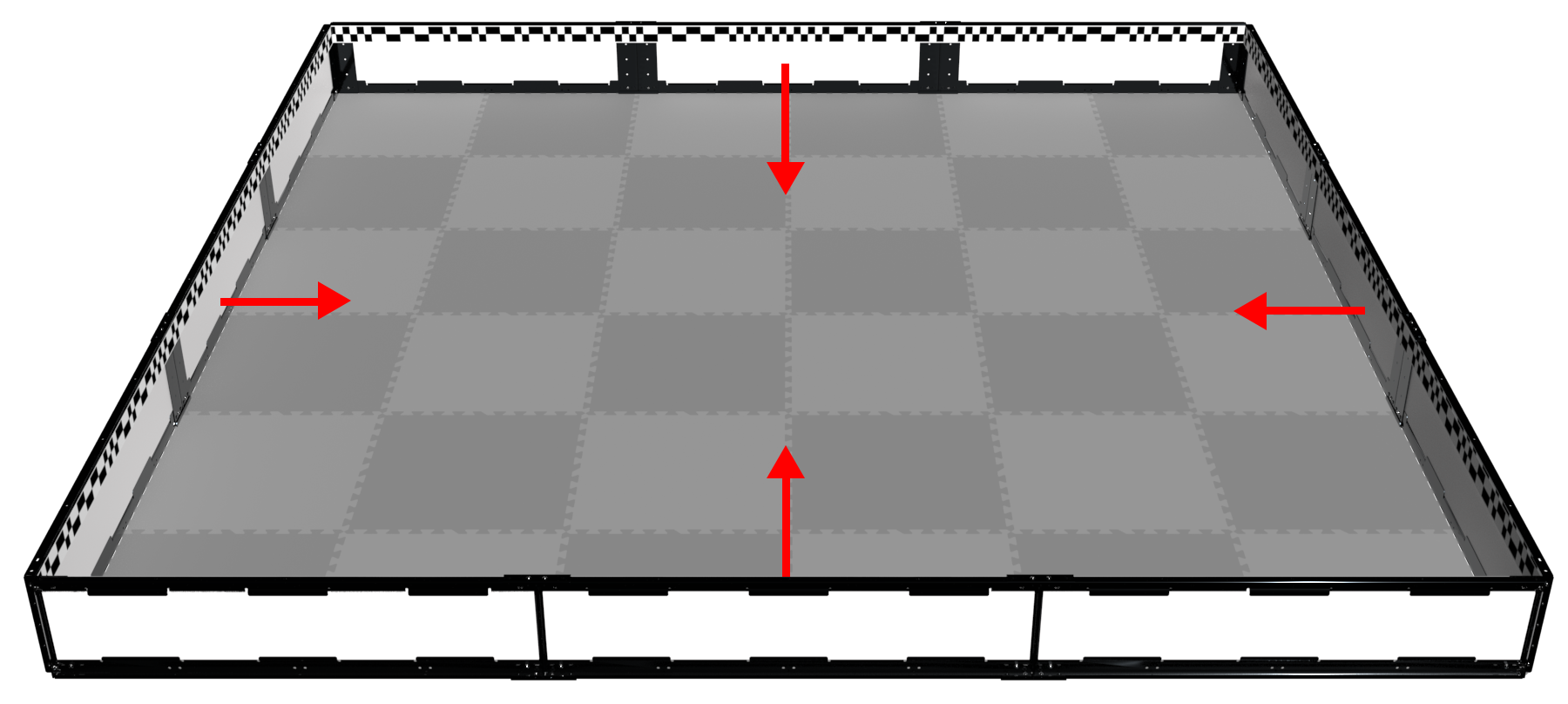

Coloque las tiras de códigos de campo GPS según su etiqueta numérica en la pared correspondiente.

  • La tira de código de campo GPS #1 se colocará en la pared de 90°.
  • La tira de código de campo GPS #2 se colocará en la pared de 180°.
  • La tira de código de campo GPS n.º 3 se colocará en la pared de 270°.
  • La tira de código de campo GPS #4 se colocará en la pared de 0°.

Captura de pantalla de una configuración de robot de competición VEX V5, que muestra varios componentes y configuraciones utilizados en robótica competitiva, ilustrando el diseño y la funcionalidad del robot para fines de competición.

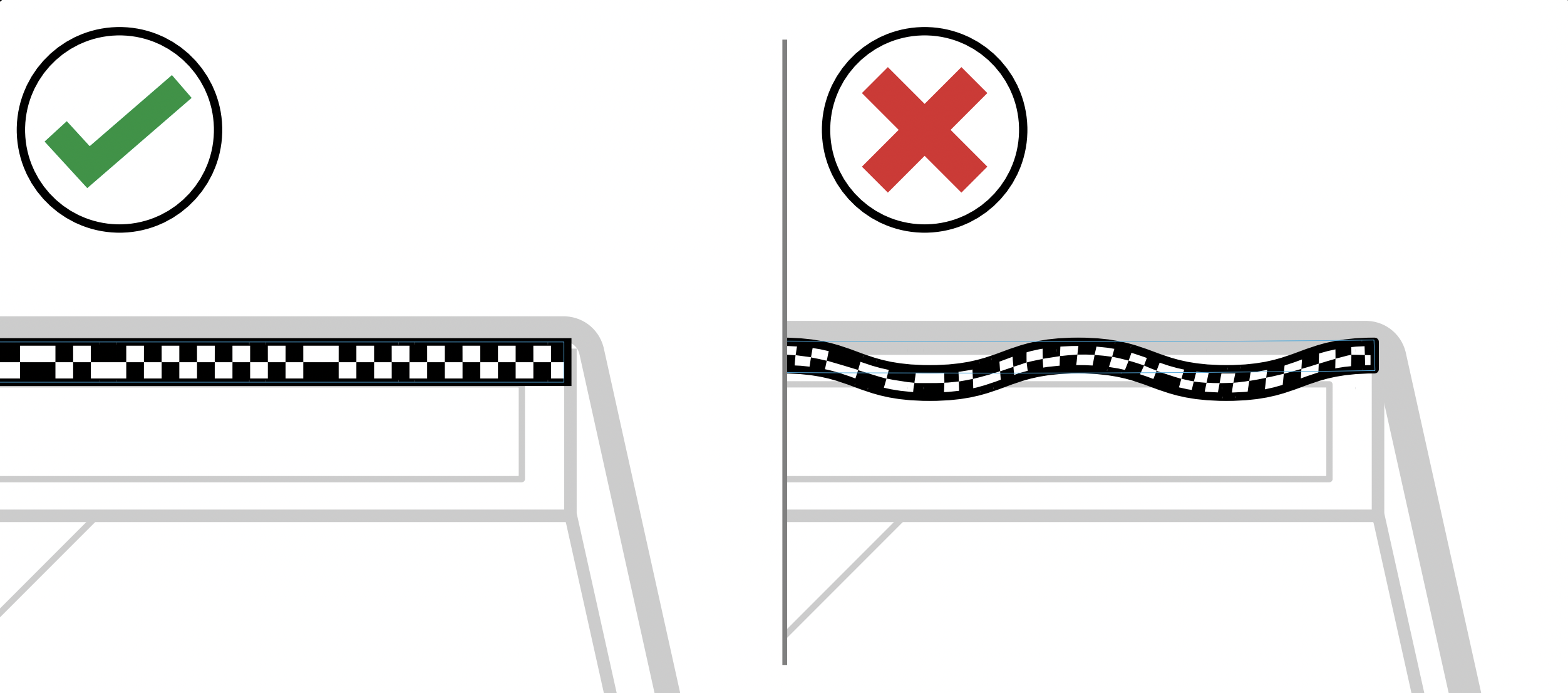

Al colocar las tiras de códigos de campo GPS, asegúrese de que estén planas contra las paredes del campo. No debe haber grandes espacios entre la tira de códigos de campo del GPS y la pared del campo.
