Para utilizar su sensor de visión VEX IQ AI en proyectos VEXcode, primero debe conectar y configurar el sensor con VEXcode IQ basado en la web. Esto requiere:

Un sensor de visión con inteligencia artificial VEX IQ.
Un cable USB-C.

Después de configurar el sensor, también necesitará el VEX IQ Brain, la batería y el cable inteligente para comenzar a descargar y ejecutar proyectos utilizando el sensor de visión AI.

Conexión y configuración de un sensor de visión con IA

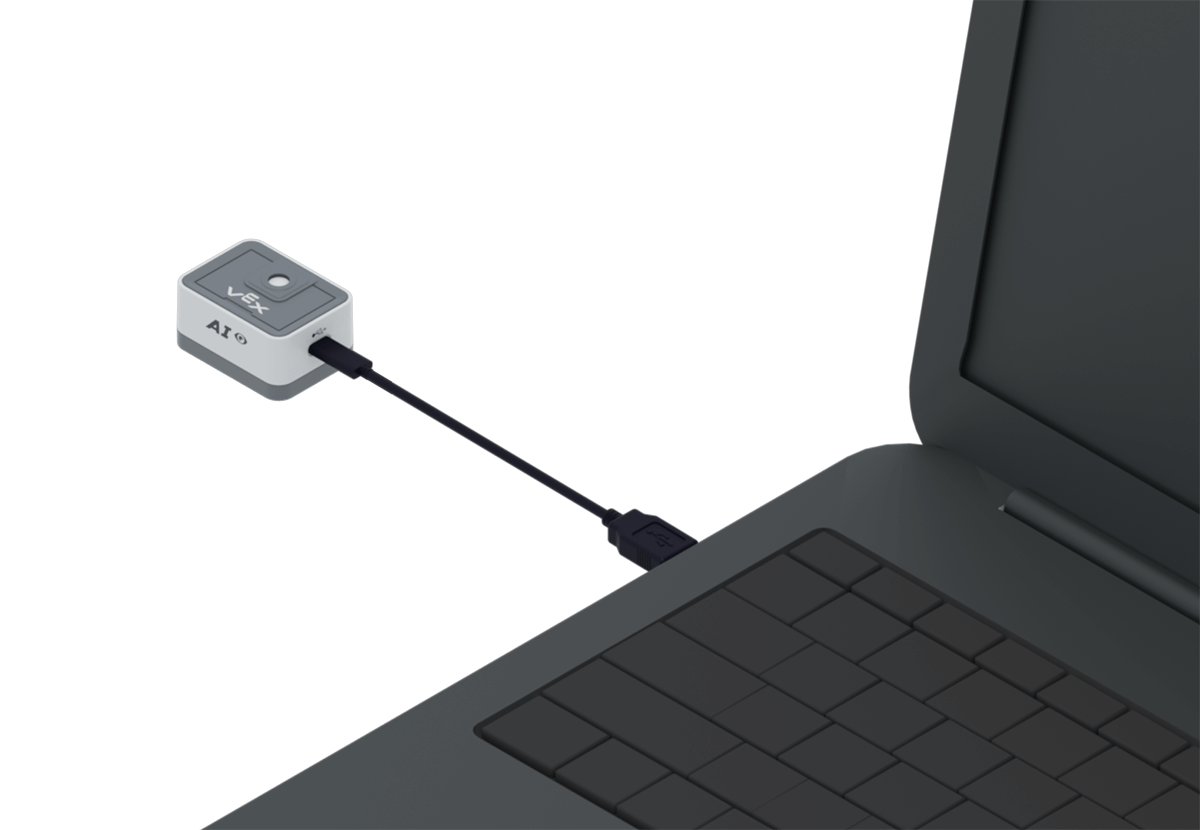

Sensor de visión VEX IQ AI conectado a una computadora mediante un cable USB.

Conecte el sensor de visión AI a su computadora con un cable USB-C.

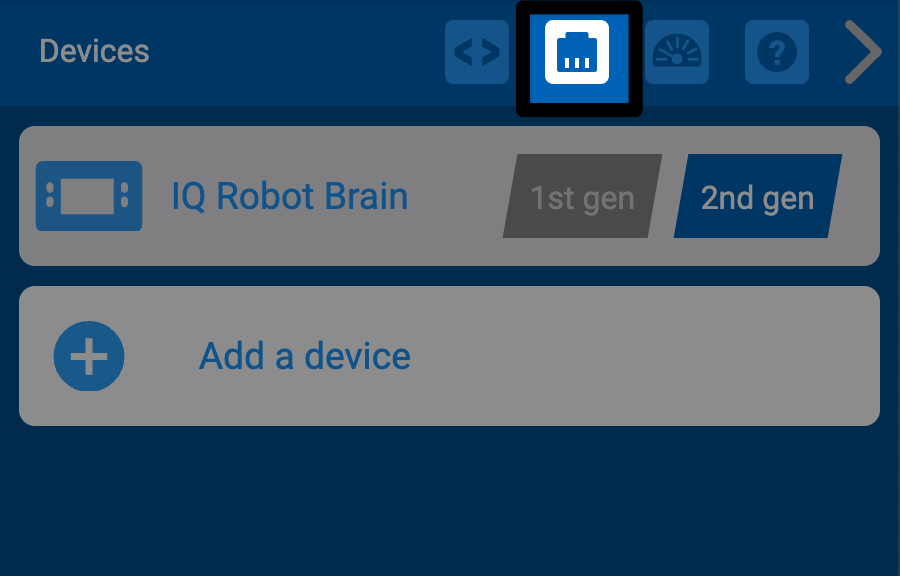

Menú del dispositivo VEXcode IQ. Se resalta el icono del dispositivo que está segundo desde la izquierda.

Abra Web-based VEXcode IQ y abra el menú Dispositivos.

Menú del dispositivo VEXcode IQ. La primera línea dice IQ Robot Brain 2da generación. La segunda línea "Agregar un dispositivo" está resaltada.

Seleccionar Agregar un dispositivo.

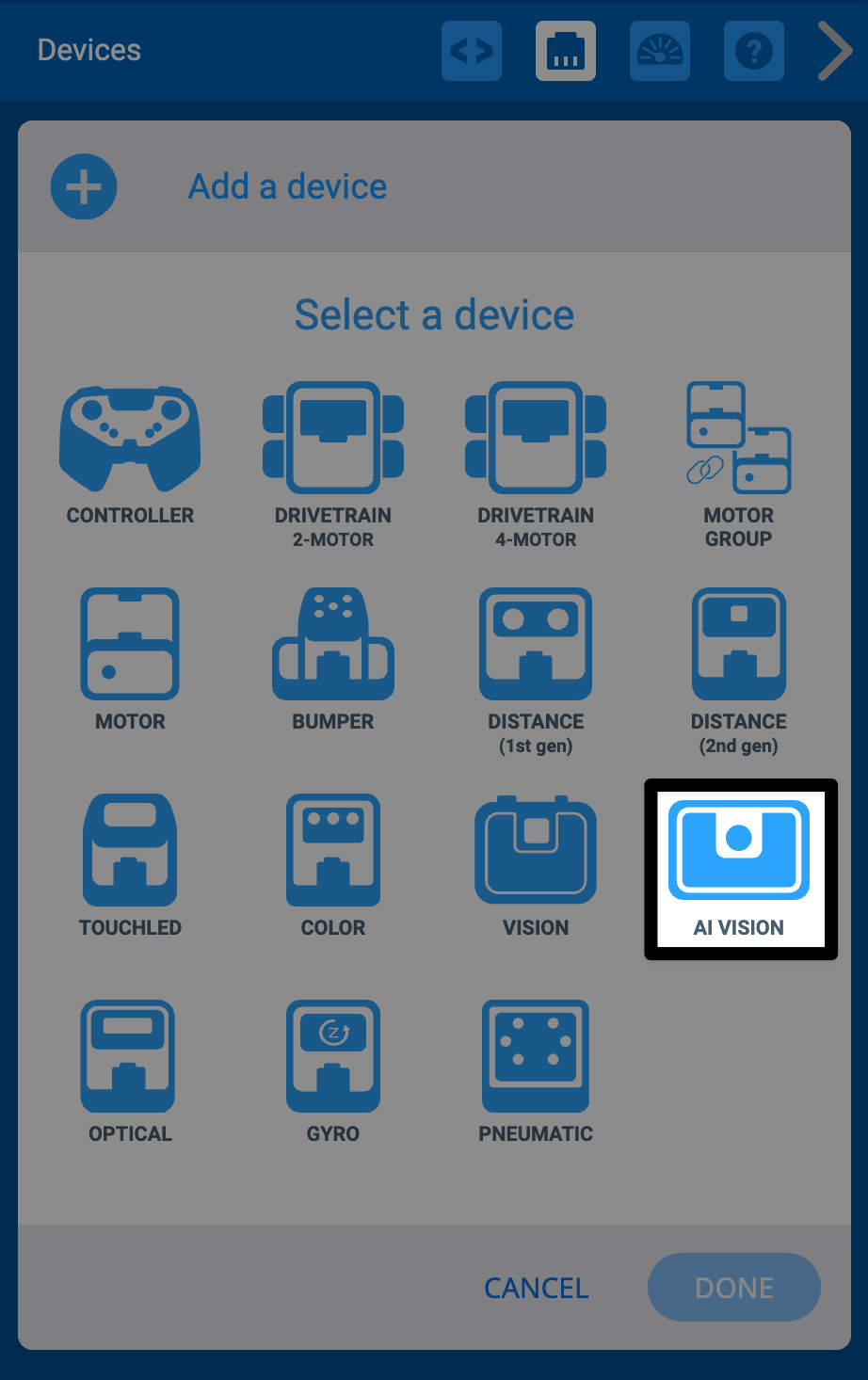

Menú de dispositivos VEXcode IQ con pantalla de selección de un dispositivo. Se resalta el sensor AI Vision.

SeleccioneAI Vision.

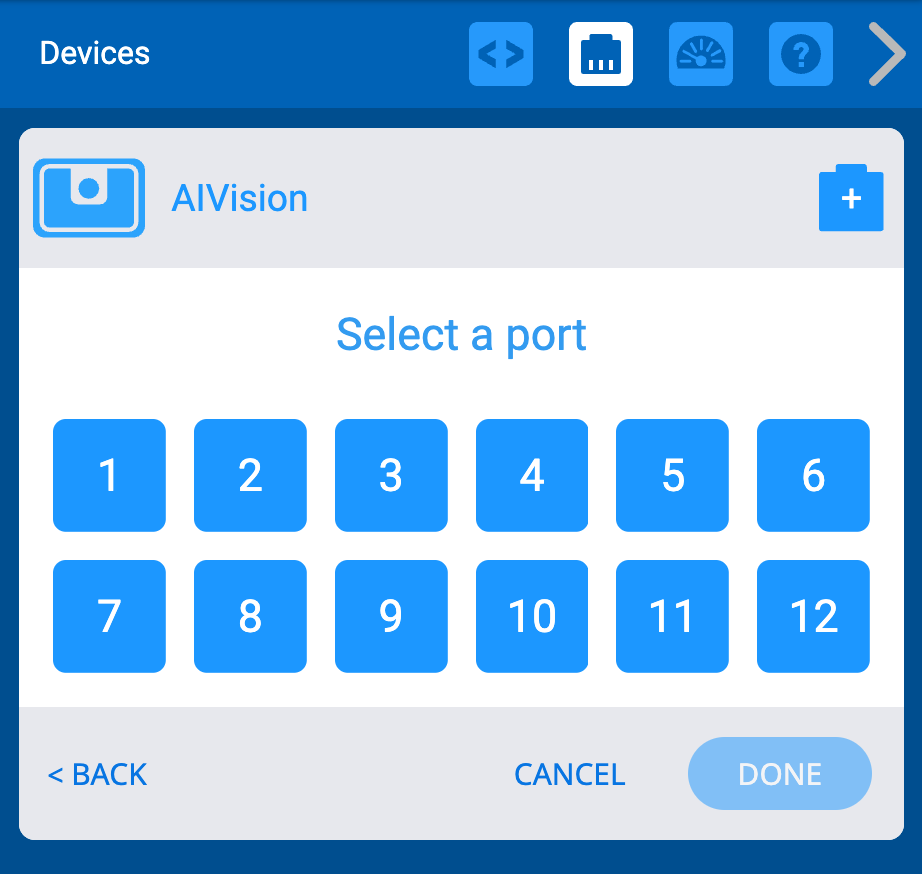

Menú del dispositivo VEXcode IQ con AIVision. Seleccione un puerto del 1 al 12.

Seleccione el puerto del cable inteligente al que se conectará el sensor en el IQ Brain.

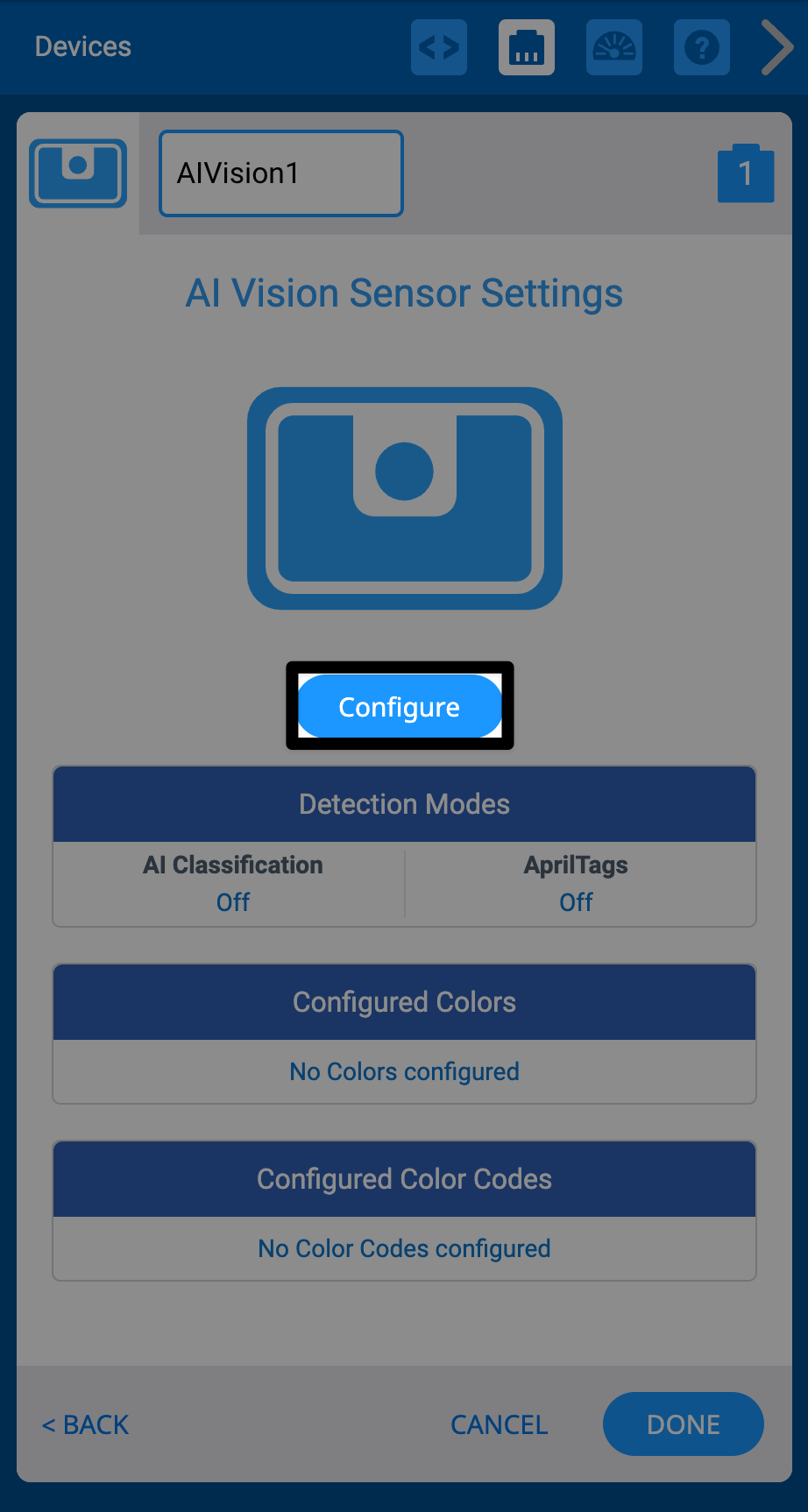

Menú del dispositivo VEXcode IQ, página de configuración del sensor AI Vision. El botón de configuración está resaltado.

SeleccionarConfigurar.

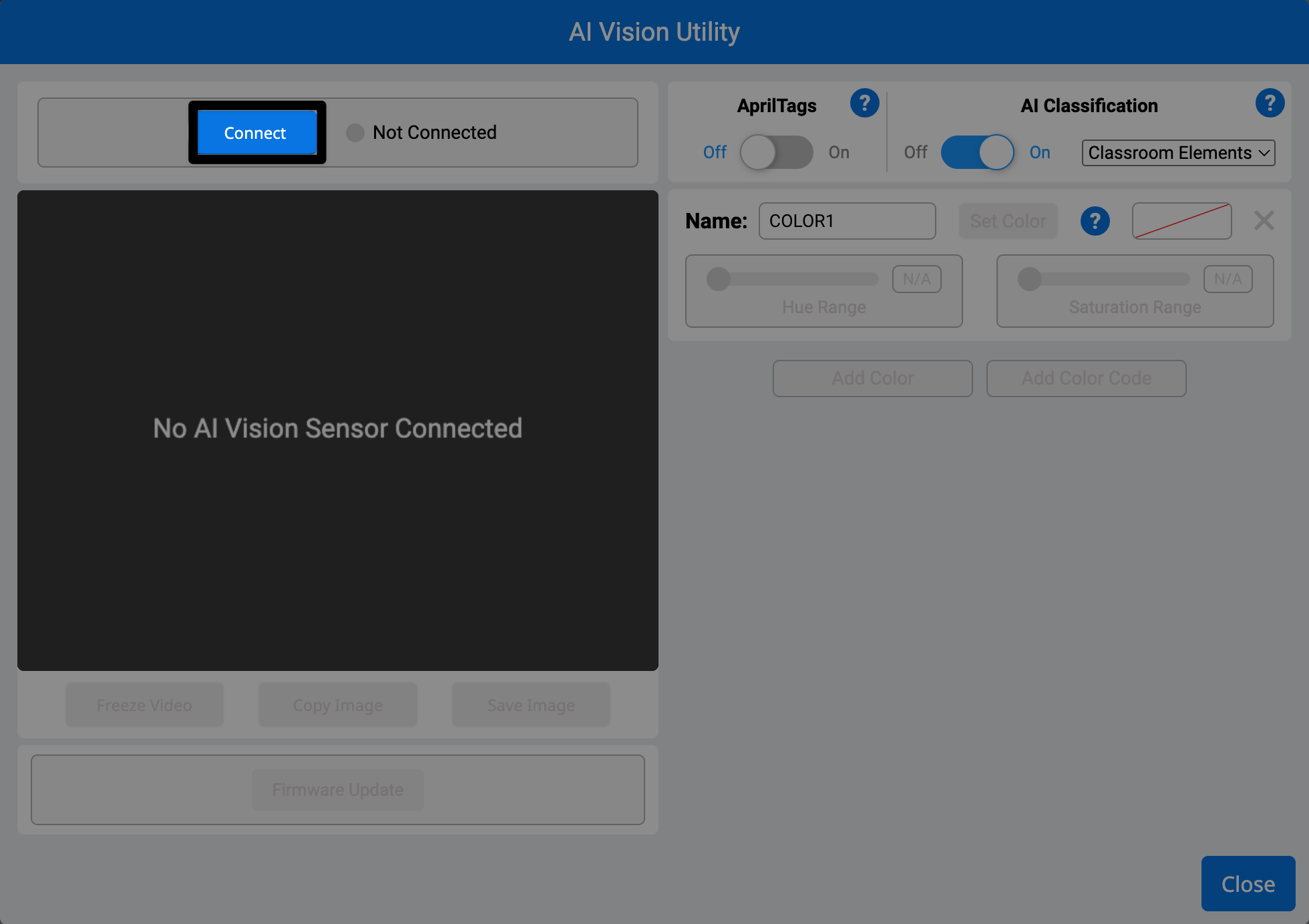

Utilidad de visión de inteligencia artificial VEXcode IQ. El botón de conexión está resaltado.

Se abrirá la ventana Utilidad del sensor de visión de IA. Seleccione Conectar para conectar su sensor de visión AI.

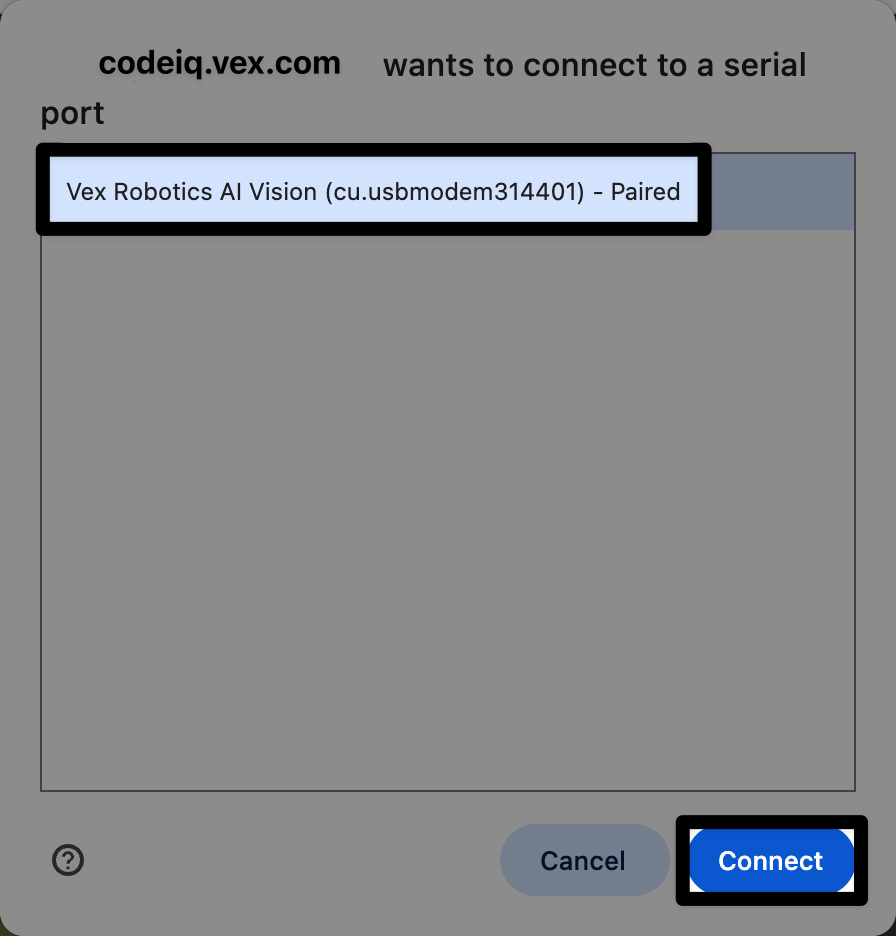

codeiq.vex.com quiere conectarse a un puerto serie. Luego se selecciona y resalta el puerto de VEX Robotics AI Vision. El botón de conexión en la parte inferior derecha también está resaltado.

Aparecerá una ventana que le solicitará que seleccione el puerto serie para la conexión. Elija la opción disponible, luego seleccione Conectar.

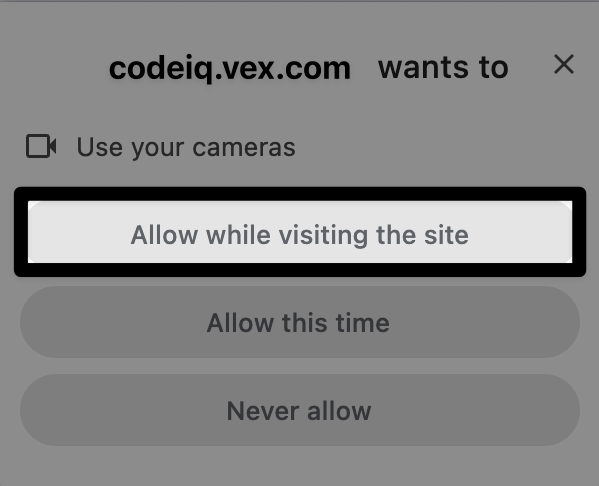

El cuadro de diálogo de permisos de macOS en la utilidad AI Vision en VEXcode IQ. El botón que dice Permitir mientras se visita el sitio está resaltado.

Aparecerá un cuadro de diálogo solicitando permiso para usar la cámara. Seleccione Permitir mientras visita el sitio.

Si ya hay otra cámara conectada a su computadora, como por ejemplo la cámara web de una computadora portátil, es posible que vea que el indicador se enciende momentáneamente. Esto es normal y VEXcode utilizará de forma predeterminada el sensor de visión de IA.

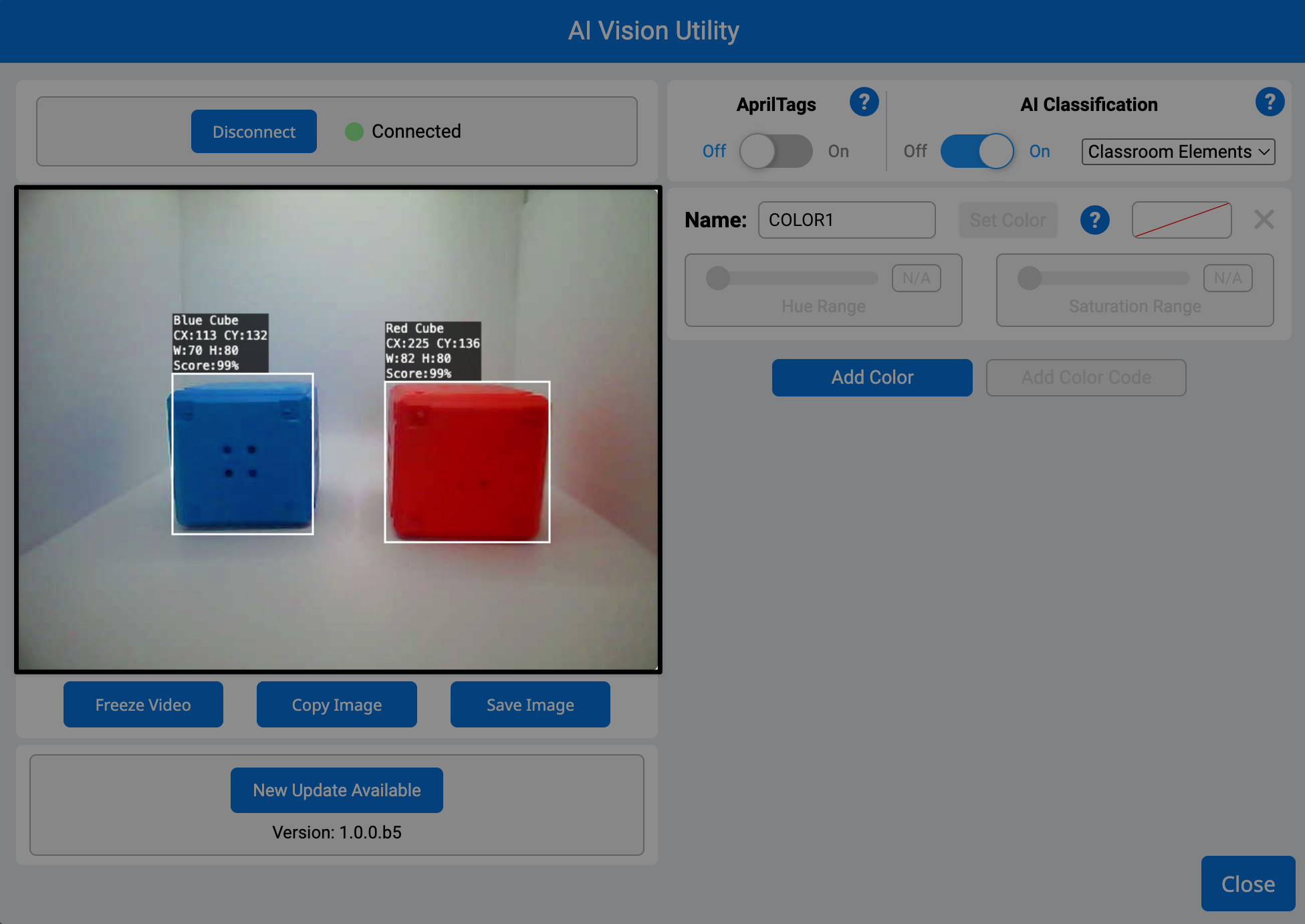

Utilidad de visión IA VEXcode IQ. La señal de la cámara en el lado izquierdo aparece resaltada.

La pantalla de video del sensor de visión AI mostrará lo que ve el sensor.

Esto puede tardar unos segundos en actualizarse.

Si no se actualiza, verifique las conexiones del cable al sensor y la computadora.

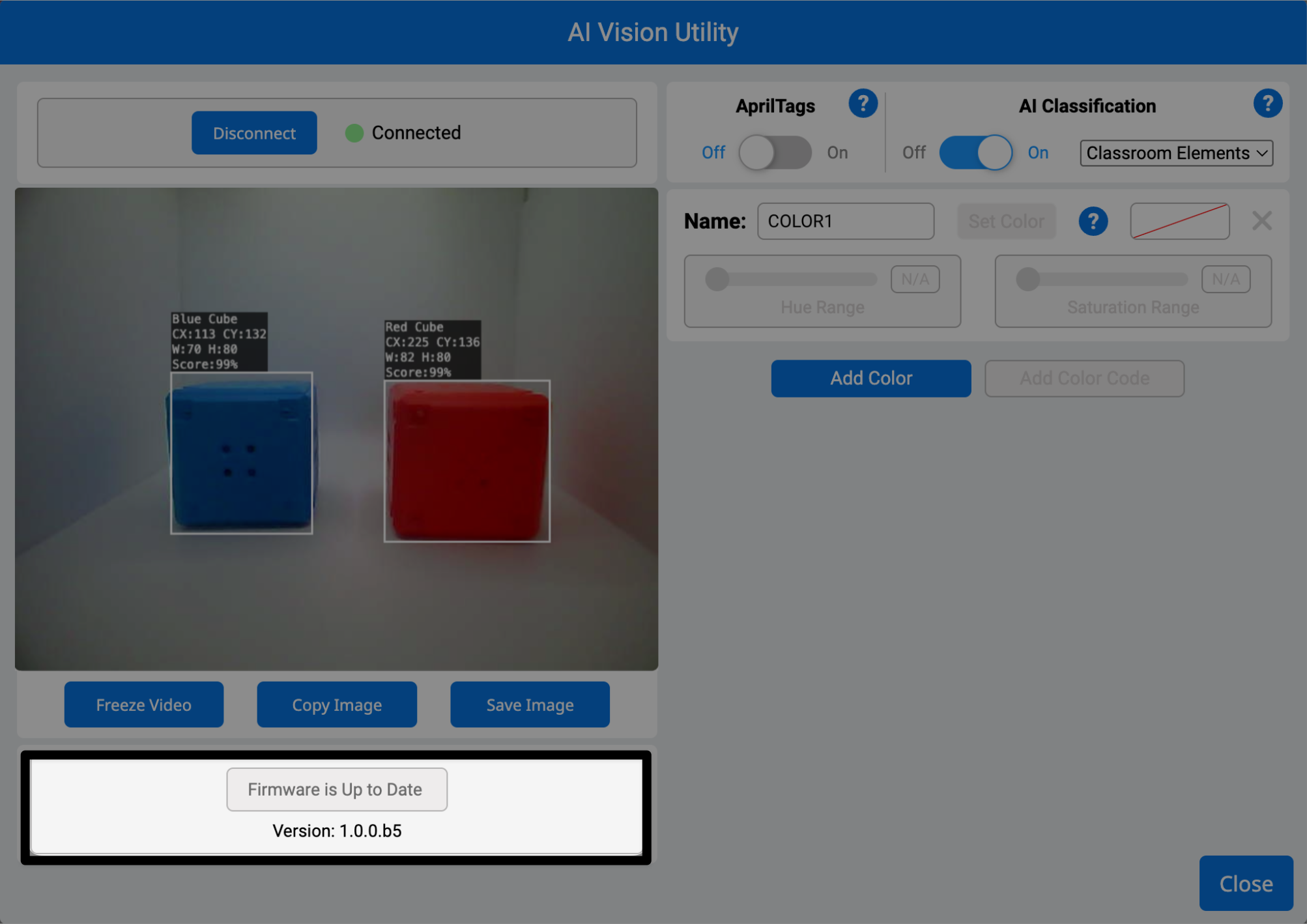

La utilidad de visión de inteligencia artificial VEXcode IQ con firmware actualizado. versión 1.0.0.b5 resaltada

Debajo de la pantalla del sensor de visión IA, encontrará información sobre el firmware del sensor de visión IA.

Utilidad VEXcode IQ AI Vision con nuevo botón de actualización disponible y versión 1.0.0.b5 resaltada

Si el botón dice Nueva actualización disponible, eso significa que necesita actualizar el firmware. este artículo para obtener más información sobre cómo actualizar el firmware del sensor de visión de IA.

Si dice El firmware está actualizado , entonces su sensor de visión AI tiene el firmware más actual y está listo para funcionar.

Para obtener información sobre cómo habilitar uno de los modos de detección de IA, consulte este artículo.

Conexión de un sensor de visión de IA a un cerebro IQ

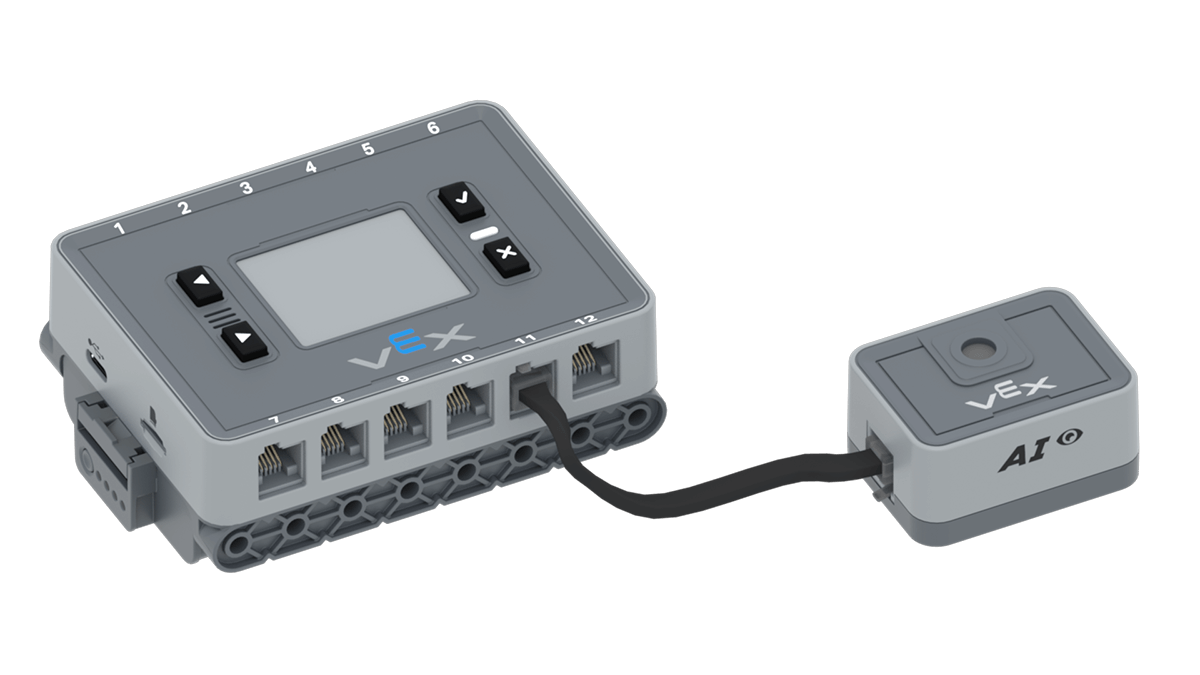

VEX IQ Brain se conecta al sensor IQ AI Vision en el puerto 11.

Una vez que haya terminado de configurar el sensor de visión de inteligencia artificial, desconecte el sensor de la computadora y conéctelo a su IQ Brain con un cable inteligente.

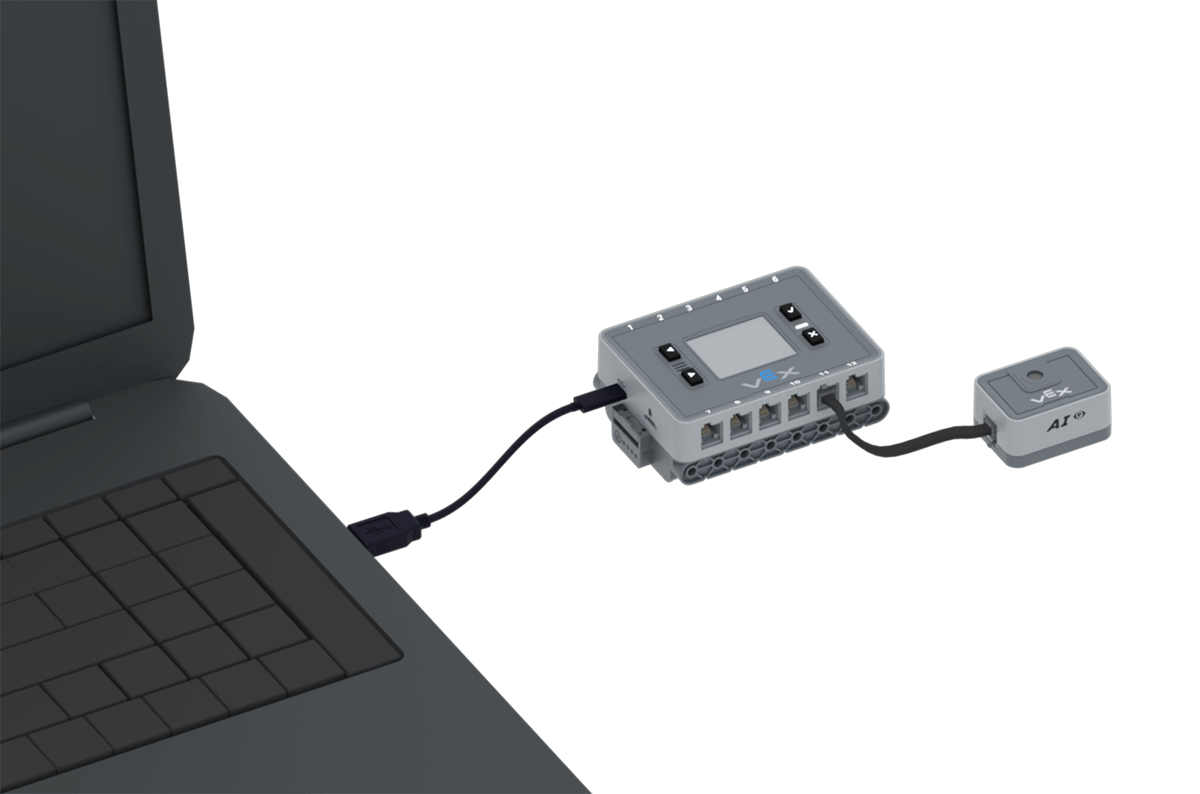

El cerebro de segunda generación de VEX IQ conecta el sensor de visión de IA con una computadora

Ahora puedes conectar tu IQ Brain a tu computadora para descargar proyectos usando el sensor de visión AI.
