Ya sea organizando piezas, siguiendo un conjunto de instrucciones de construcción o creando un diseño personalizado, identificar una pieza correctamente puede ser crucial para su éxito.

La regla de piezas VEX IQ es una herramienta útil para ayudar a identificar piezas.

Descargar regla VEX IQ imprimible (letra estadounidense) >

Descargar Regla VEX IQ Imprimible (Internacional A4) >

Nota: al imprimir el .pdf, asegúrese de configurarlo en una escala del 100%.

Uso de la regla para identificar partes

La regla de piezas VEX IQ se puede utilizar para identificar piezas mientras se organizan o se siguen un conjunto de instrucciones de construcción. La escala de la regla es 1:1, por lo que las piezas se pueden colocar simplemente encima de la regla.

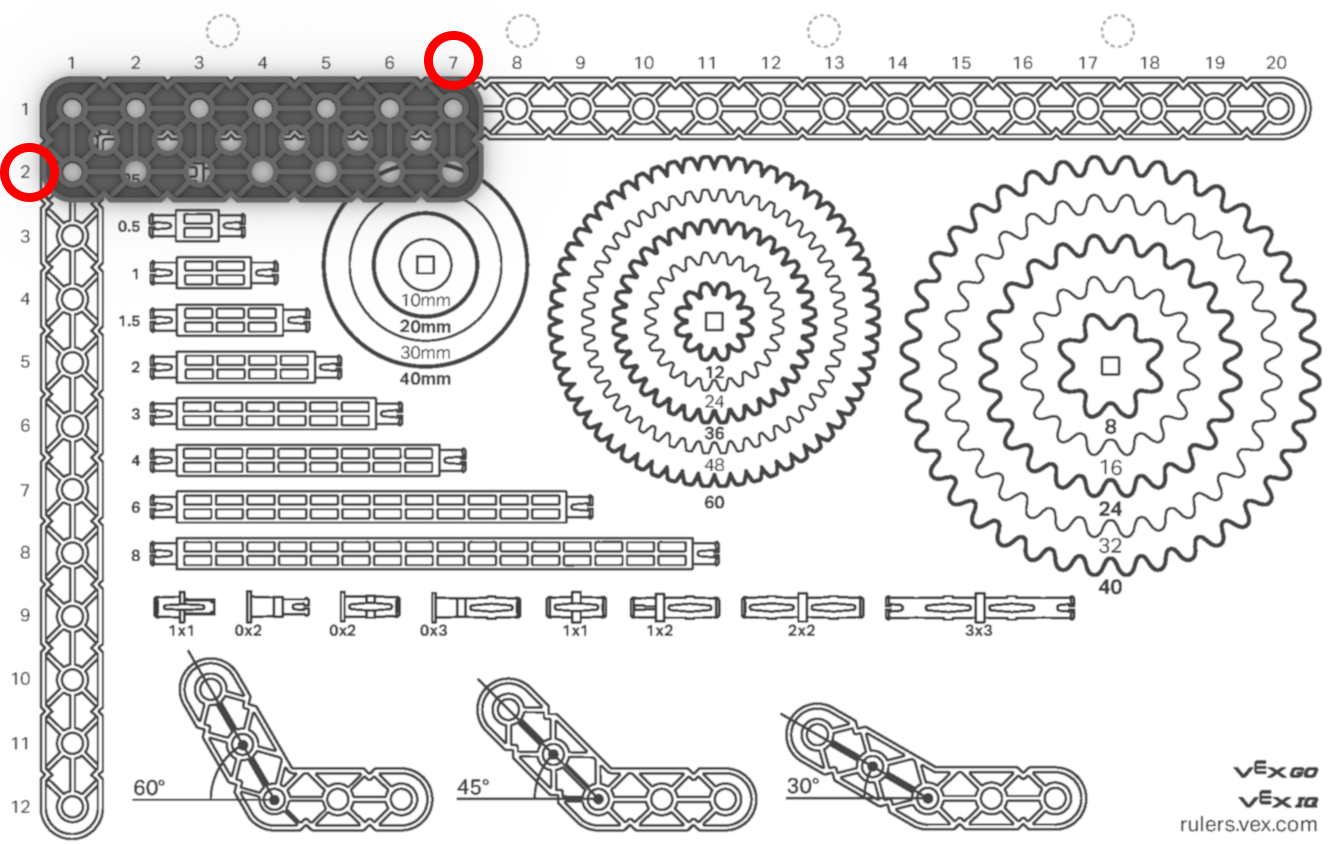

Viga VEX IQ 2x7 para medir la longitud de piezas con regla imprimible

Medición de Vigas y Placas. El ejemplo que se muestra es una viga de 2x7.

2 indica un ancho de 2 unidades de paso.
7 indica una longitud de 7 unidades de paso.

Separador de 4 pasos para identificar y medir la pieza VEX IQ con regla imprimible

Medición de enfrentamientos. El ejemplo que se muestra es un Standoff 4x.

Polea de 30 mm con dimensiones etiquetadas para medir piezas VEX IQ.

Poleas de medición. El ejemplo que se muestra es una polea de 30 mm.

Engranaje VEX IQ de 12 dientes para comparación de tamaño con la regla de piezas imprimible

Medición de engranajes. El ejemplo que se muestra es un engranaje de 12 dientes.

Piñón VEX IQ de 16 dientes para identificación de tamaño con la regla de piezas imprimible.

Medición de piñones. El ejemplo que se muestra es una rueda dentada de 16 dientes.

Pin VEX IQ 1x1 para medir e identificar la pieza con regla imprimible

Pines de medición. El ejemplo que se muestra es un pin de 1x1.

Viga angular de 30 grados con una indicación que resalta cómo medirla usando la regla de piezas imprimible VEX IQ.

Mida vigas especiales. El ejemplo que se muestra es una viga en ángulo de 30°.

Uso de la regla al ensamblar un robot

La regla VEX Plastic Parts también se puede utilizar como herramienta de medición para medir piezas y distancias. Esto puede resultar muy útil a la hora de diseñar y montar un robot personalizado que no tenga instrucciones específicas sobre la selección de piezas.

Consejo y truco: El .pdf de la regla de piezas de plástico VEX se puede imprimir en una transparencia de plástico transparente. Esto permitirá que la regla se superponga al robot y se puedan realizar mediciones midiendo a través de la regla.

A continuación se muestran algunos ejemplos del uso de la regla al ensamblar un robot personalizado.

Regla imprimible para las piezas del VEX IQ con un chasis de robot parcialmente construido colocado sobre la regla, que muestra cómo medirlo marcando el interior de las vigas a la izquierda y a la derecha del chasis.

Medición de la distancia entre vigas en un chasis de robot. Este ejemplo muestra la distancia entre vigas en el chasis del robot que mide 11 pasos o 5,5 pulgadas.

Cómo medir un eje de 8 pasos con la regla imprimible para piezas VEX IQ.

Usando paso para medir la longitud de un eje. Este ejemplo muestra un eje de 8 pasos.

Regla imprimible para piezas VEX IQ que mide un eje de 4 pulgadas.

Usar pulgadas/milímetros para medir la longitud de un eje. Este ejemplo muestra un eje de 4" (4 pulgadas/102 milímetros).

Eslabón de cadena VEX IQ para referencia de tamaño con la regla de piezas imprimible

Medición del número de eslabones de una cadena en un sistema de cadena/piñón.
