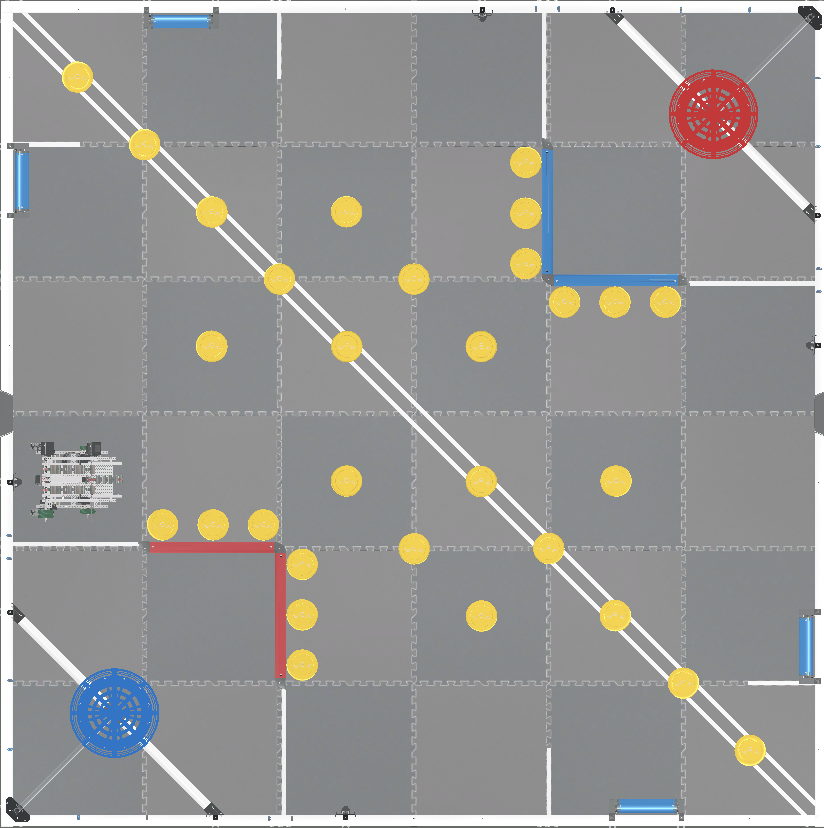

El campo de habilidades virtuales de VEX Robotics Competition (VRC) tiene las mismas dimensiones y configuración que el campo para una competencia de habilidades en persona. Esta información puede ser útil al crear proyectos en VRC Virtual Skills.



Dimensiones del campo


Cada mosaico en el campo es de 600 mm por 600 mm (~ 24 pulgadas por 24 pulgadas).

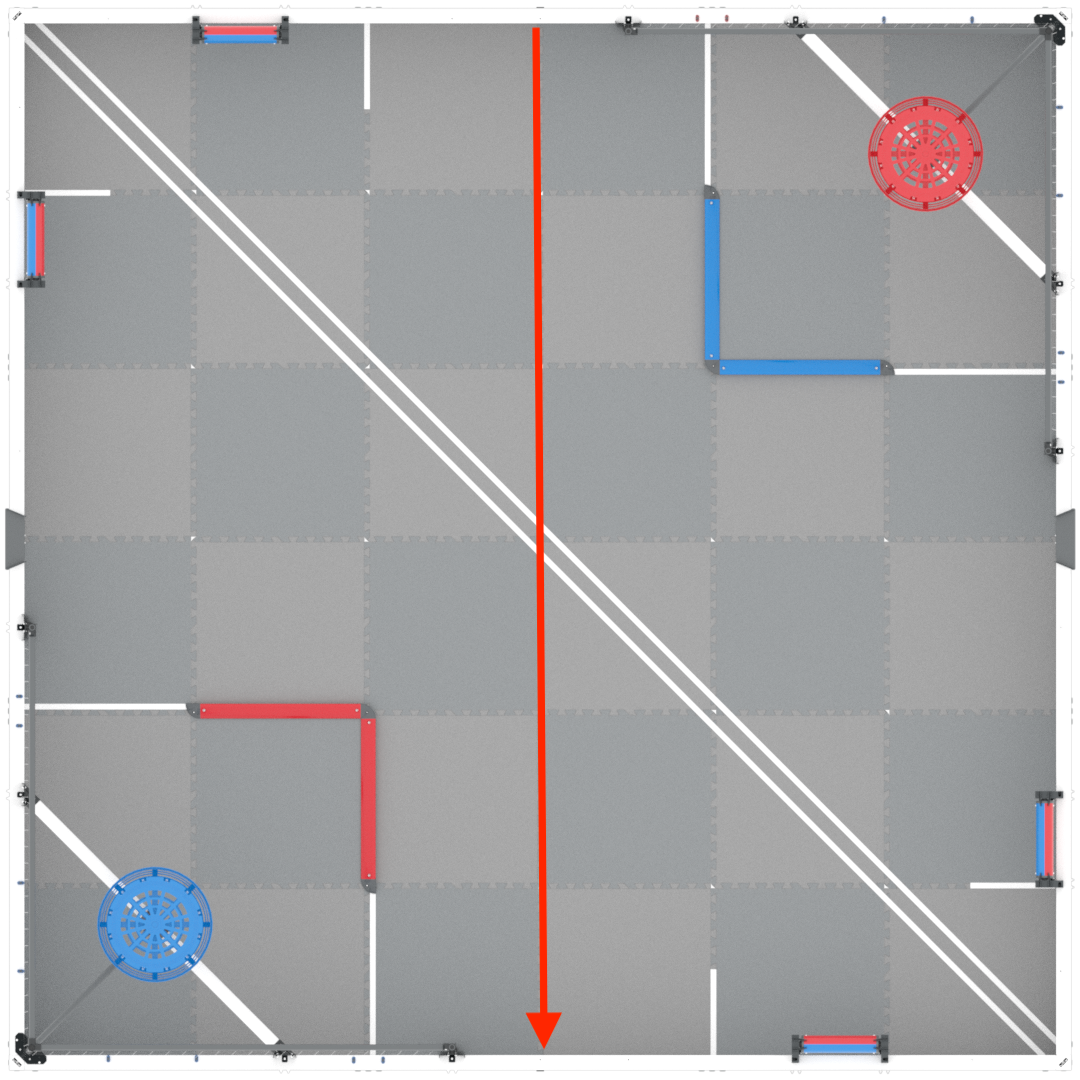

El campo tiene seis fichas completas de largo.

En total, el campo mide 3,65 m (~ 12 pies) de largo.

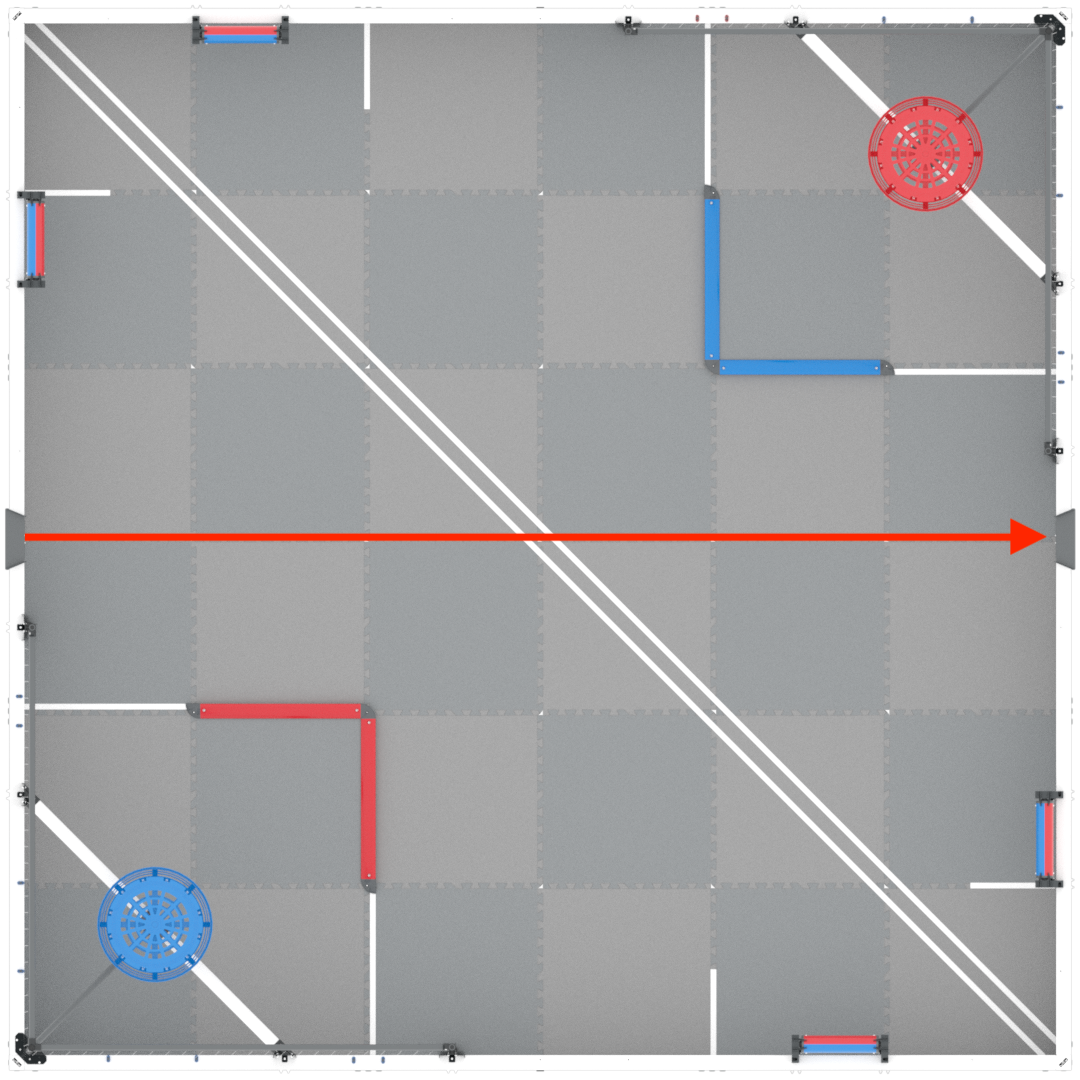

El campo tiene seis baldosas completas de ancho.

En total, el campo tiene 3,65 m (~ 12 pies) de ancho.

Notas de medición:

  • Cada medida de loseta completa comienza y termina en el borde de la loseta.
  • Las mediciones totales del campo comienzan y terminan en el borde interior del perímetro del campo.

Coordenadas de campo

En VRC Virtual Skills, Moby, el Hero Bot de este año, está equipado con un sensor GPS que informa su ubicación y ángulo. El sensor GPS informa las coordenadas (X, Y) del centro de rotación de Moby on the Field, en milímetros o pulgadas. Esto se puede usar para codificar a Moby para que conduzca a ubicaciones específicas y navegar por el campo de habilidades virtuales de VRC utilizando la retroalimentación del sensor en lugar de las distancias establecidas.

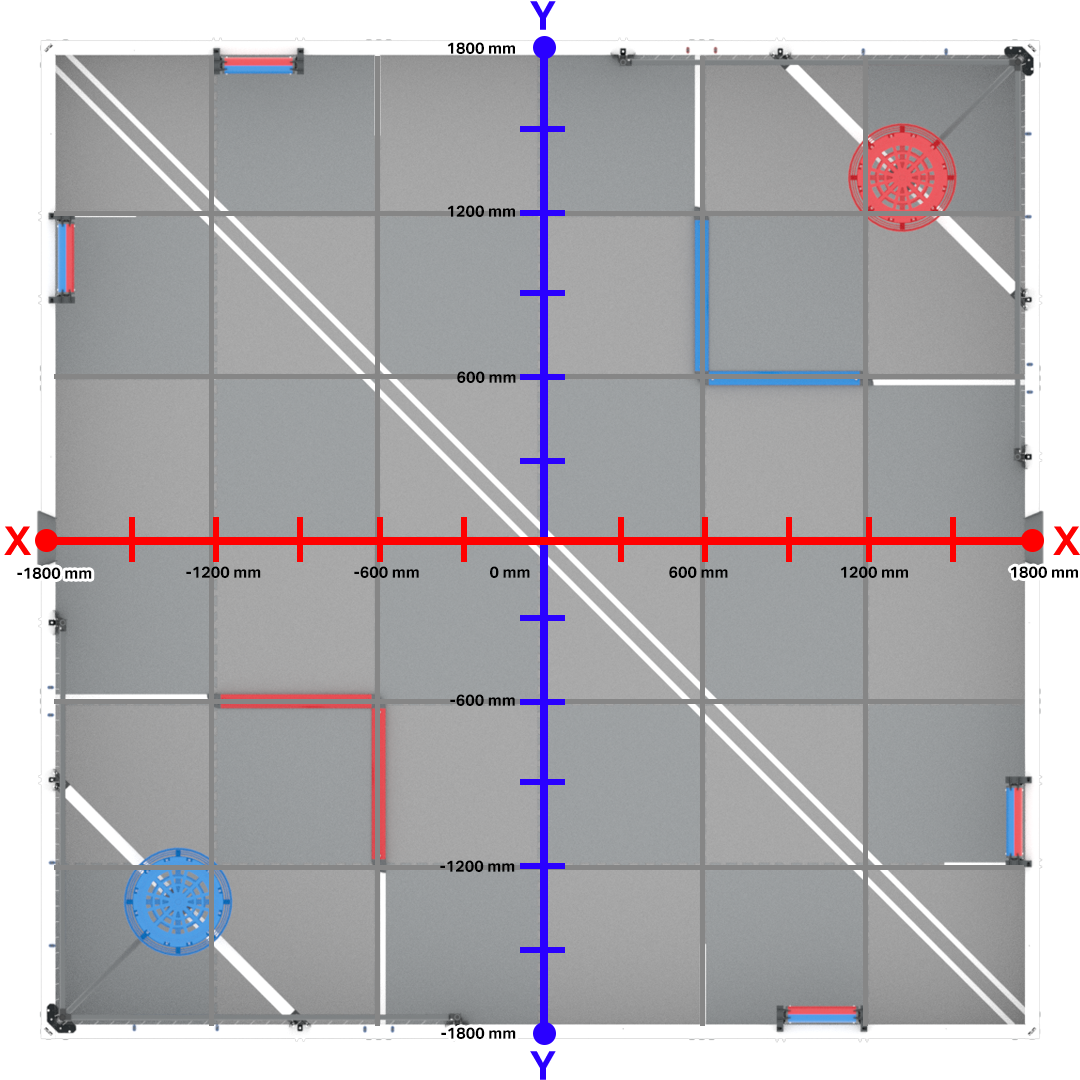

El campo de las habilidades virtuales VRC varía de aproximadamente -1800 mm a 1800 mm para las posiciones X e Y.

La ubicación del centro, o el origen (0,0), se encuentra en la Meta Móvil Neutral en el centro del Campo.


Los anillos, las plataformas y los objetivos móviles en el campo de habilidades virtuales de VRC son del mismo tamaño y están en la misma ubicación que el campo para un partido de habilidades en persona.

Consulte este artículo para obtener más información sobre la ubicación de los elementos del juego en el campo de habilidades virtuales de VRC.


Consulte el manual del juego VRC para obtener más información sobre elementos específicos del juego.
